Definición y concepto
Definición de equilibrio mecánico
El equilibrio mecánico se define como un estado estacionario fundamental en la física clásica y la ingeniería. Este estado se alcanza cuando se cumple estrictamente alguna de dos condiciones equivalentes, dependiendo del enfoque analítico del sistema. La primera condición establece que un sistema está en equilibrio total o parcial cuando la suma vectorial de todas las fuerzas y momentos que actúan sobre cada partícula individual del sistema es exactamente cero. Esta definición newtoniana es la base para el análisis de cuerpos rígidos y sistemas de partículas discretas.
La segunda condición, más propia de la mecánica lagrangiana y termodinámica, establece que un sistema está en equilibrio mecánico si su posición en el espacio de configuración corresponde a un punto donde el gradiente de la energía potencial es cero. Matemáticamente, esto implica que la primera derivada de la energía potencial con respecto a las coordenadas generalizadas se anula, indicando que no existe una fuerza neta impulsora que tienda a cambiar la configuración del sistema en ese instante.
Diferenciación entre equilibrio estático y mecánico general
Es crucial distinguir entre el equilibrio estático y el equilibrio mecánico general, aunque ambos cumplen las condiciones de suma de fuerzas nulas. El equilibrio estático es un caso particular donde, además de la nulidad de las fuerzas y momentos, la velocidad de cada partícula del sistema es cero. En este escenario, el sistema permanece inmóvil respecto a un marco de referencia inercial.
En cambio, el equilibrio mecánico general permite que las partículas del sistema se muevan con velocidad constante (movimiento rectilíneo uniforme). En este caso, la aceleración es cero, lo que implica, por la segunda ley de Newton, que la fuerza neta es cero. Por lo tanto, un cuerpo que se desplaza a velocidad constante en el espacio profundo, sin rotación ni deformación, se encuentra en equilibrio mecánico, aunque no en equilibrio estático. Esta distinción es vital para el análisis dinámico de sistemas en movimiento sin aceleración neta.
Condiciones de estabilidad y análisis avanzado
La mera anulación del gradiente de energía potencial indica un punto de equilibrio, pero no garantiza su estabilidad. La estabilidad se determina analizando las derivadas segundas de la energía potencial o, en sistemas multidimensionales, los autovalores de la matriz hessiana. Si todas las derivadas segundas son positivas, el equilibrio es estable (mínimo de energía potencial). Si alguna es negativa, el equilibrio es inestable (máximo o punto de silla).
Para sistemas más complejos, como los sólidos deformables, la definición de equilibrio se extiende más allá de las partículas puntuales. En estos casos, se requieren las ecuaciones diferenciales de equilibrio que involucran el tensor de tensiones. Estas ecuaciones aseguran que, en cada punto infinitesimal del volumen del sólido, la distribución de fuerzas internas y externas se balancea, manteniendo la cohesión estructural y el estado estacionario del material bajo carga.
¿Cómo se determinan las condiciones de equilibrio de fuerzas?
Condiciones de equilibrio de traslación
El análisis del equilibrio mecánico comienza con la evaluación de las fuerzas externas que actúan sobre un cuerpo o sistema de partículas. Según los principios fundamentales descritos en la base de verdad, un sistema alcanza el equilibrio cuando la suma vectorial de todas las fuerzas aplicadas sobre cada partícula resulta nula. Esta condición es necesaria para detener la aceleración lineal del centro de masas, aunque no garantiza por sí sola la ausencia de rotación.
Para aplicar esta condición en problemas prácticos, es esencial descomponer las fuerzas en sus componentes a lo largo de un sistema de coordenadas cartesianas ortogonales. Al proyectar el vector fuerza resultante sobre los ejes x, y y z, se transforma la ecuación vectorial única en tres ecuaciones escalares independientes. Cada una de estas ecuaciones debe satisfacerse simultáneamente para asegurar que no exista tendencia al movimiento de traslación en ninguna dirección del espacio tridimensional.
La descomposición vectorial permite aislar las contribuciones de cada fuerza en las tres dimensiones espaciales. Si se considera un conjunto de n fuerzas actuando sobre un punto material, cada fuerza se expresa como la suma de sus proyecciones en los ejes coordenados. La condición de equilibrio exige que la suma algebraica de estas proyecciones sea cero para cada eje por separado. Este enfoque simplifica el cálculo al convertir operaciones vectoriales complejas en sumas escalares más manejables, facilitando la resolución de sistemas estáticos en ingeniería y física clásica.
Las tres ecuaciones fundamentales que rigen el equilibrio de traslación se presentan a continuación en formato tabular para mayor claridad:
| Eje de coordenadas | Ecuación de equilibrio de traslación | Condición matemática |
|---|---|---|
| Eje X | Suma de fuerzas en X | ∑Fx=0 |
| Eje Y | Suma de fuerzas en Y | ∑Fy=0 |
| Eje Z | Suma de fuerzas en Z | ∑Fz=0 |
Estas ecuaciones constituyen la base para resolver problemas de estática. Cuando se cumple que la suma de las componentes en cada dimensión es cero, se garantiza que el sistema no experimenta aceleración lineal neta. Es importante notar que esta condición aborda únicamente la traslación; para un equilibrio completo, también deben considerarse los momentos de fuerza, aunque estos pertenecen a un análisis complementario de rotación.
¿Cómo se calcula el equilibrio de rotación?
El equilibrio de rotación es una condición fundamental para el análisis de sólidos rígidos, complementando el equilibrio de traslación. Mientras que la suma de fuerzas nulas asegura que el centro de masas no acelere linealmente, la condición rotacional garantiza que el cuerpo no experimente una aceleración angular. Esto ocurre cuando el momento neto de todas las fuerzas externas que actúan sobre el sistema, calculado respecto a un punto de referencia o eje, es igual a cero.
Condición de momento nulo
Matemáticamente, el equilibrio rotacional se expresa mediante la suma vectorial de los momentos. Para que un sólido rígido esté en equilibrio, el vector momento total debe anularse. Esta condición es independiente del punto de elección del origen de coordenadas, siempre que el sistema esté en equilibrio traslacional también.
La ecuación fundamental del equilibrio de rotación es:
∑ M → = 0Donde cada momento individual se define como el producto cruz del vector posición y el vector fuerza aplicada. Esta condición asegura que no haya tendencia neta a girar alrededor de ningún eje.
Descomposición en componentes cartesianas
En un sistema de coordenadas tridimensional (x, y, z), la condición vectorial se descompone en tres ecuaciones escalares independientes. Para que el equilibrio sea completo, el momento debe ser nulo en cada uno de los tres ejes principales. Esto significa que las proyecciones del momento total sobre los ejes x, y y z deben anularse simultáneamente.
Las tres ecuaciones de equilibrio de rotación son:
| Eje | Ecuación de equilibrio | Significado físico |
|---|---|---|
| Eje X | ∑Mx=0 | La suma de los momentos que tienden a rotar el cuerpo alrededor del eje X es nula. |
| Eje Y | ∑My=0 | La suma de los momentos que tienden a rotar el cuerpo alrededor del eje Y es nula. |
| Eje Z | ∑Mz=0 | La suma de los momentos que tienden a rotar el cuerpo alrededor del eje Z es nula. |
Estas tres ecuaciones son esenciales para resolver problemas estáticos complejos, permitiendo determinar fuerzas desconocidas o reacciones en apoyos al analizar la distribución de cargas sobre la estructura rígida.
Condiciones suficientes y medios continuos
Distinción entre condiciones necesarias y suficientes
En el análisis de sistemas físicos, resulta fundamental diferenciar entre las condiciones necesarias y las condiciones suficientes para establecer el equilibrio mecánico. Las condiciones básicas, que implican que la suma de fuerzas y momentos sobre cada partícula sea cero, o que el gradiente de la energía potencial se anule, constituyen criterios necesarios. Sin embargo, su suficiencia depende de la naturaleza del medio material considerado. Para sólidos indeformables, o cuerpos rígidos, estas condiciones globales son generalmente suficientes para garantizar el estado estacionario, ya que la distribución interna de esfuerzos no altera la configuración geométrica del sistema.
Equilibrio en medios continuos y sólidos deformables
Cuando se consideran sólidos deformables, la simple anulación de las fuerzas externas no asegura que cada punto del cuerpo esté en equilibrio. En estos casos, las condiciones de fuerzas y momentos globales dejan de ser suficientes. Es necesario recurrir a las ecuaciones diferenciales de equilibrio, que deben cumplirse en cada punto del dominio espacial del sólido. Estas ecuaciones relacionan el tensor de tensiones internas con las fuerzas por unidad de volumen que actúan sobre el elemento diferencial de materia.
La formulación matemática requiere el uso del tensor de tensiones, habitualmente denotado como σij, y las fuerzas por unidad de volumen, representadas como fi. Las ecuaciones de equilibrio expresan que la divergencia del tensor de tensiones más el vector de fuerzas por unidad de volumen debe ser igual a cero en ausencia de aceleraciones inerciales significativas, o igual a la densidad por la aceleración en casos dinámicos cuasi-estáticos. Esta condición puntual asegura que no haya tendencias locales de deformación no controlada que rompan la estabilidad del estado estacionario.
Aplicabilidad a fluidos
Estas mismas ecuaciones diferenciales de equilibrio, basadas en el tensor de tensiones y las fuerzas por unidad de volumen, son ampliamente aplicables a los fluidos. En la mecánica de fluidos, el tensor de tensiones incluye tanto la presión isotrópica como las tensiones viscosas. La condición de equilibrio en un fluido implica que las fuerzas de presión y las fuerzas externas, como la gravedad por unidad de volumen, se compensan exactamente en cada punto del volumen fluido. Así, el marco teórico del medio continuo unifica el tratamiento del equilibrio para sólidos deformables y fluidos, extendiendo la noción de equilibrio mecánico más allá de la simple suma de fuerzas externas.
Definición basada en la energía potencial
El equilibrio mecánico puede definirse a través de la energía potencial del sistema, ofreciendo una perspectiva complementaria a la descripción basada en fuerzas y momentos. Un sistema se encuentra en equilibrio cuando su posición en el espacio de configuración corresponde a un punto donde el gradiente de la energía potencial es cero. Esta condición matemática implica que, para cualquier desplazamiento virtual infinitesimal, el trabajo realizado por las fuerzas conservativas es nulo, lo que resulta en una fuerza neta efectiva igual a cero sobre las partículas del sistema.
Generalidad y medios continuos
La definición basada en el gradiente de energía potencial es particularmente útil por su carácter general. Mientras que la suma de fuerzas y momentos es intuitiva para sistemas de partículas discretas, el enfoque energético se extiende naturalmente a los medios continuos. En estos casos, la energía potencial total del sistema puede expresarse como una integral sobre el volumen del medio, permitiendo analizar el equilibrio sin necesidad de aislar cada partícula individualmente. Esto facilita el tratamiento de sólidos deformables y fluidos, donde las distribuciones de tensión y presión están directamente relacionadas con los cambios en la energía potencial.
Análisis de estabilidad
La utilidad de esta definición se vuelve evidente al analizar la estabilidad del equilibrio. La estabilidad no solo depende de que el gradiente sea cero, sino también del comportamiento de la energía potencial en las proximidades de ese punto. Si existen derivadas negativas, el equilibrio es inestable. Este análisis permite predecir cómo responderá el sistema a pequeñas perturbaciones, proporcionando una herramienta poderosa para la ingeniería y la física teórica.

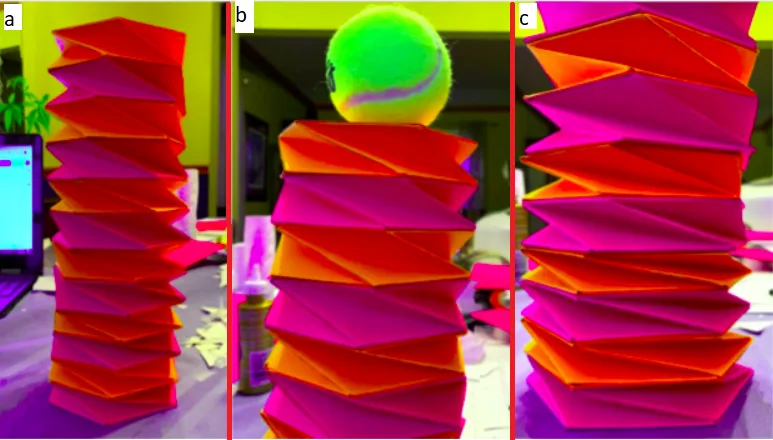

¿Qué tipos de estabilidad existen en el equilibrio?
El análisis de la estabilidad en el equilibrio mecánico se fundamenta en el estudio de los extremos locales de la energía potencial del sistema. La naturaleza de estos extremos determina si el sistema tenderá a regresar a su posición original, alejarse de ella o permanecer en una nueva configuración tras una pequeña perturbación. Esta clasificación es esencial para comprender el comportamiento dinámico de estructuras, partículas y sistemas complejos en física e ingeniería.
Equilibrio estable
Un sistema se encuentra en equilibrio estable cuando su energía potencial presenta un mínimo local en el punto de equilibrio. Matemáticamente, esto implica que la segunda derivada de la energía potencial respecto a la coordenada generalizada es mayor que cero. En este escenario, cualquier desplazamiento pequeño de la posición de equilibrio genera una fuerza restauradora que tiende a devolver el sistema a su estado inicial. La estabilidad está garantizada siempre que la perturbación no sea lo suficientemente grande como para superar la "barrera" de energía potencial que rodea al mínimo.
Equilibrio inestable
El equilibrio inestable ocurre cuando la energía potencial alcanza un máximo local en el punto de equilibrio. En este caso, la segunda derivada de la energía potencial es menor que cero. Una mínima perturbación genera una fuerza que aleja al sistema del punto de equilibrio, haciendo que este tienda a desplazarse continuamente hasta encontrar un nuevo estado de menor energía. Este tipo de equilibrio es característico de configuraciones críticas donde el sistema es sensible a las más pequeñas variaciones externas.
Equilibrio indiferente
Se habla de equilibrio indiferente o neutro cuando la energía potencial es constante en la vecindad del punto de equilibrio. En esta situación, al desplazar el sistema ligeramente, no aparecen fuerzas netas que lo empujen ni hacia adelante ni hacia atrás; el sistema permanece en equilibrio en la nueva posición. Este estado representa una transición entre la estabilidad y la inestabilidad, donde la configuración espacial del sistema no afecta significativamente su nivel de energía potencial.
Estado metaestable
El estado metaestable es un caso particular de equilibrio estable que presenta características de inestabilidad a largo plazo o bajo perturbaciones mayores. Aunque la segunda derivada de la energía potencial es positiva (mínimo local), este mínimo no es el global del sistema. El sistema permanece en este estado durante un tiempo considerable, pero si recibe una energía suficiente para superar la barrera de potencial, transicionará hacia un estado de menor energía potencial, a menudo de manera abrupta. Este concepto es crucial para entender fenómenos como la sobrefusión o la sobreenfriamiento en termodinámica y la histeresis en materiales magnéticos.
Estabilidad en sistemas multidimensionales
Estabilidad en sistemas multidimensionales
El análisis de la estabilidad mecánica se extiende naturalmente a sistemas con múltiples grados de libertad, abarcando problemas bidimensionales y tridimensionales. En estos contextos, la simple derivada segunda de la energía potencial se generaliza mediante la matriz hessiana. Esta matriz contiene las derivadas parciales segundas de la energía potencial respecto a las coordenadas de configuración del sistema. La naturaleza del punto de equilibrio se determina analizando los autovalores de dicha matriz, lo que permite clasificar el comportamiento del sistema ante pequeñas perturbaciones.
Clasificación mediante autovalores
La estabilidad se define por los signos de los autovalores de la matriz hessiana evaluada en el punto de equilibrio. Un equilibrio se considera estable cuando todos los autovalores son positivos. Esto implica que la energía potencial presenta un mínimo local en todas las direcciones del espacio de configuración, haciendo que el sistema tienda a regresar al estado inicial tras una perturbación pequeña.
Por otro lado, un equilibrio es totalmente inestable si todos los autovalores son negativos. En este caso, la energía potencial alcanza un máximo local, y cualquier desviación mínima provoca que el sistema se aleje del punto de equilibrio en todas las direcciones posibles.
Existe también el caso de equilibrio mixto o inestable, donde la matriz hessiana posee autovalores tanto positivos como negativos. Esto indica que el punto de equilibrio es un punto de silla: el sistema es estable en algunas direcciones de configuración e inestable en otras. La presencia de al menos un autovalor negativo es suficiente para declarar la inestabilidad global del equilibrio, ya que existe al menos una dirección a lo largo de la cual el sistema se alejará del estado estacionario.
Forma cuadrática y energía potencial
La expansión de la energía potencial alrededor del punto de equilibrio se aproxima mediante una forma cuadrática definida por la matriz hessiana. Esta aproximación es fundamental para determinar si el gradiente de energía potencial se anula en un mínimo, máximo o punto de silla. El análisis de esta forma cuadrática permite predecir la respuesta dinámica del sistema sin resolver completamente las ecuaciones diferenciales de movimiento, proporcionando una herramienta poderosa para el estudio de la estabilidad en mecánica clásica y termodinámica.
Ejercicios resueltos
Los siguientes ejemplos ilustran la aplicación práctica de las definiciones fundamentales del equilibrio mecánico, abarcando desde sistemas de partículas puntuales hasta la estabilidad energética y la mecánica de medios continuos.
Ejemplo 1: Equilibrio de traslación de una partícula en el espacio tridimensional
Considérese una partícula sometida a tres fuerzas concurrentes en un sistema de coordenadas cartesianas. Para que el sistema esté en equilibrio mecánico, la suma vectorial de todas las fuerzas debe ser nula. Esto implica que la componente de la fuerza resultante en cada eje debe anularse independientemente.
Sean las fuerzas aplicadas: (5i+3j−2k) N, (−2i+4j+1k) N y una tercera fuerza desconocida (F3xi+F3yj+F3zk) N. La condición de equilibrio exige que la suma de fuerzas sea cero en cada componente.
Para el eje X: 5−2+F3x=0, lo que resuelve F3x=−3 N. La tercera fuerza necesaria para el equilibrio es (−3i−7j+1k) N.
Ejemplo 2: Análisis de estabilidad mediante derivadas segundas
La estabilidad de un punto de equilibrio se determina analizando las derivadas segundas de la energía potencial V con respecto a la coordenada de posición x. Considere un sistema unidimensional con energía potencial definida como V(x)=x3−3x.
El primer paso es localizar los puntos donde el gradiente de energía potencial se anula, es decir, donde la primera derivada es cero. Calculamos: ∂V∂x=3x2−3. Igualando a cero: 3x2−3=0, lo que da x=±1.
Para determinar la estabilidad, evaluamos la segunda derivada: ∂V∂x=6x. En el punto x=1, la segunda derivada es 6>0, indicando un mínimo local y por tanto un equilibrio estable. En el punto x=−1, la segunda derivada es −6<0, correspondiendo a un máximo local y un equilibrio inestable.
Ejemplo 3: Interpretación de ecuaciones de equilibrio en sólidos deformables
Para un sólido deformable, el equilibrio mecánico requiere que se satisfagan las ecuaciones diferenciales de equilibrio en cada punto del volumen, involucrando el tensor de tensiones σ. Estas ecuaciones expresan que la divergencia del tensor de tensiones más las fuerzas de cuerpo por unidad de volumen debe sumar cero.
En coordenadas cartesianas tridimensionales, esto se despliega en tres ecuaciones escalares. Para la dirección X, la ecuación de equilibrio es ∂σxx∂x+∂σyx∂y+∂σzx∂z+fx=0, donde fx representa la fuerza de cuerpo en la dirección X. Análogamente, se establecen las ecuaciones para las direcciones Y y Z, asegurando que la suma de fuerzas internas (gradientes de tensión) y externas se anula en cada partícula del continuo, cumpliendo así la condición de equilibrio mecánico para medios deformables.
