Definición y concepto
Un filtro nebular es un accesorio óptico diseñado específicamente para telescopios de aficionados, con el propósito fundamental de mejorar la calidad de la observación astronómica de objetos de cielo profundo. Este dispositivo se caracteriza por su mecanismo de instalación, ya que se enrosca directamente en la parte posterior del ocular del telescopio, integrándose así en la ruta óptica entre la lente del ocular y el ojo del observador o el sensor de la cámara. Su función principal radica en filtrar selectivamente el brillo inherente a la atmósfera terrestre y, de manera más crítica, la luz del alumbrado público, permitiendo así la observación de nebulosas y galaxias incluso bajo condiciones adversas de contaminación lumínica.
Funcionamiento y propósito
La eficacia de los filtros nebulares se basa en la capacidad de atenuar las longitudes de onda específicas emitidas por las fuentes de luz terrestre, como las lámparas de sodio y mercurio, que suelen dominar el espectro visible en entornos urbanos y suburbanos. Al bloquear estas longitudes de onda intrusivas, el filtro permite que pasen las longitudes de onda características de la emisión de las nebulosas, aumentando significativamente el contraste entre el objeto celeste y el fondo del cielo. Esto resulta en una imagen más nítida y detallada, facilitando la percepción de estructuras sutiles que de otro modo quedarían perdidas en el resplandor general.
Es importante destacar que la utilidad de estos filtros no se limita exclusivamente a los entornos con alta contaminación lumínica. También son herramientas valiosas en lugares donde la contaminación es baja o casi inexistente, ya que ayudan a mejorar aún más el contraste de los objetos mencionados, permitiendo al observador apreciar detalles adicionales en la estructura de las nebulosas y galaxias. Esta versatilidad hace que los filtros nebulares sean componentes esenciales en el equipo de cualquier astrónomo aficionado que busque optimizar sus observaciones de objetos de cielo profundo, independientemente de las condiciones ambientales específicas del lugar de observación.
¿Cómo funcionan los filtros de banda ancha?
Los filtros de banda ancha representan una categoría específica dentro de los accesorios ópticos para la observación astronómica. Su principio de funcionamiento se basa en la selección espectral de la luz que llega al ocular del telescopio. Estos dispositivos están diseñados para permitir el paso de un amplio rango de longitudes de onda, pero introducen una excepción crítica en el espectro visible. Específicamente, bloquean las longitudes de onda situadas alrededor de 560 nanómetros. Esta región del espectro corresponde directamente a la emisión característica de las fuentes de iluminación urbana más comunes, como las lámparas de sodio y mercurio que constituyen la principal fuente de contaminación lumínica en muchas zonas observacionales.
Mecanismo de bloqueo espectral
La capacidad de estos filtros para aislar la luz de 560 nanómetros permite reducir significativamente el brillo del fondo del cielo nocturno. Al atenuar estas longitudes de onda específicas, se mejora ligeramente la visibilidad de los objetos de cielo profundo. Sin embargo, su mecanismo no es tan selectivo como el de los filtros de banda estrecha. Mientras que los filtros UHC, OIII o H-Beta dejan pasar solo líneas espectrales muy concretas emitidas por los gases de las nebulosas, los filtros de banda ancha mantienen una transmisión más amplia. Esto significa que, aunque eliminan parte de la luz parásita, no ofrecen el mismo nivel de contraste extremo necesario para resaltar nebulosas difusas bajo cielos muy contaminados.
Ventajas en la observación estelar
Una característica distintiva de los filtros de banda ancha es su impacto en la luminosidad de las estrellas. A diferencia de otros tipos de filtros nebulares que pueden atenuar significativamente la luz estelar al bloquear gran parte del espectro continuo, los filtros de banda ancha no extinguen la luz de las estrellas de manera drástica. Esta propiedad los hace particularmente útiles para la observación de cúmulos estelares y galaxias. En estos objetos, la luz proviene en gran medida de estrellas individuales o de una mezcla de espectros estelares, por lo que mantener una transmisión amplia ayuda a preservar el brillo general del objeto. Esto permite apreciar mejor la estructura de cúmulos abiertos y la forma de galaxias espirales o elípticas, incluso cuando se observa bajo condiciones de contaminación lumínica moderada.
La siguiente tabla compara el rango de bloqueo del filtro de banda ancha con las características generales de otros tipos de filtros nebulares mencionados en la clasificación técnica.
| Tipo de filtro | Característica principal | Rango de bloqueo / Paso |
|---|---|---|
| Banda ancha | Bloquea luz de sodio y mercurio | Alrededor de 560 nanómetros |
| Banda estrecha (UHC) | Mayor contraste para nebulosas | Varía según el modelo |
| OIII | Líneas del oxígeno doblemente ionizado | 2 líneas principales |
| H-Beta | Línea del hidrógeno | Longitud de onda específica |
En resumen, los filtros de banda ancha ofrecen un equilibrio entre la reducción de la contaminación lumínica y la preservación del brillo estelar. Son una herramienta valiosa para observadores que buscan mejorar la visibilidad de objetos extendidos como galaxias y cúmulos, sin sacrificar excesivamente la luminosidad general del campo visual. Su uso es especialmente recomendado cuando la contaminación lumínica está dominada por fuentes de sodio y mercurio, permitiendo una observación más cómoda y detallada de estos cuerpos celestes.

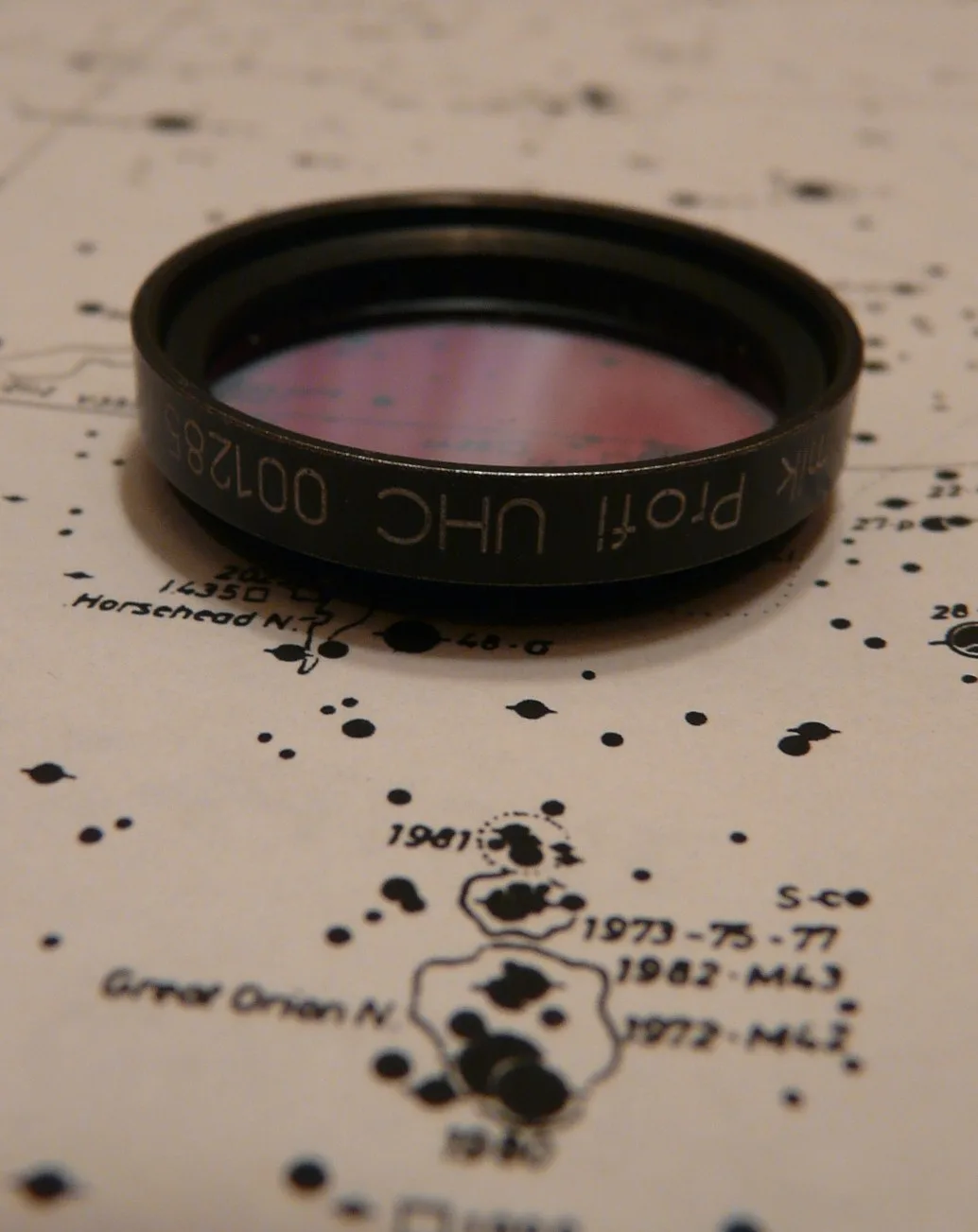

Filtros de banda estrecha y UHC
Los filtros de banda estrecha, frecuentemente denominados UHC (Ultra High Contrast), representan una categoría especializada dentro de los accesorios ópticos para la observación de objetos de cielo profundo. Estos dispositivos están diseñados para maximizar el contraste visual al permitir el paso selectivo de longitudes de onda específicas emitidas por las nebulosas, mientras bloquean gran parte del espectro continuo del fondo celeste y la contaminación lumínica. A diferencia de los filtros de banda ancha, que ofrecen un compromiso entre brillo y contraste, los filtros UHC se centran en dos líneas espectrales fundamentales: la línea H-Beta del hidrógeno y las líneas del oxígeno doblemente ionizado (OIII).
Mecanismo de contraste y aplicación en regiones HII
El principio de funcionamiento de estos filtros radica en la transmisión selectiva de la luz. Al dejar pasar principalmente las emisiones del hidrógeno y el oxígeno, elementos abundantes en las regiones de emisión conocidas como regiones HII, el filtro realza la visibilidad de la nebulosa frente al fondo del cielo. Esto resulta particularmente útil en la observación de estructuras extensas como la Nebulosa de Orión o la Nebulosa Carina, donde la luz difusa puede perderse fácilmente bajo cielos no tan oscuros. El aumento del contraste permite distinguir detalles estructurales que de otra manera quedarían ocultos por el brillo residual de la atmósfera terrestre o la luz del alumbrado público.
Limitaciones operativas y fotográficas
A pesar de sus ventajas en la observación visual, los filtros de banda estrecha presentan limitaciones significativas. Dado que bloquean gran parte del espectro electromagnético, las estrellas, que emiten un espectro continuo, pierden una cantidad considerable de brillo. Esto puede hacer que el campo estelar parezca más oscuro de lo habitual, lo cual es un efecto secundario deseable para resaltar la nebulosa, pero puede dificultar la orientación en el campo. Además, estos filtros requieren pupilas de salida grandes para ser efectivos, lo que implica el uso de oculares de mayor aumento o telescopios con buena relación focal para aprovechar al máximo su capacidad de transmisión de luz.
En el ámbito de la fotografía astronómica convencional, los filtros UHC son menos adecuados debido a la poca luz total que dejan pasar. La necesidad de tiempos de exposición más largos para capturar suficiente señal puede introducir otros factores de error, como el arrastre estelar o el ruido térmico del sensor. Por lo tanto, su uso se recomienda principalmente para la observación visual directa, donde el ojo humano puede adaptarse a las condiciones de contraste mejorado que ofrece el filtro.
¿Qué es el filtro OIII y cuándo usarlo?
El filtro OIII (oxígeno doblemente ionizado) es uno de los tipos principales de filtros nebulares, diseñado específicamente para aislar la luz emitida por el oxígeno en ciertos objetos del cielo profundo. Este filtro deja pasar únicamente las dos líneas principales de emisión del oxígeno doblemente ionizado, lo que lo convierte en una herramienta selectiva y potente para la observación astronómica. Al restringir el paso de otras longitudes de onda, el filtro OIII mejora significativamente el contraste de las nebulosas, permitiendo distinguir detalles que de otra manera quedarían ocultos por el brillo de fondo del cielo o la contaminación lumínica.
Aplicaciones en la observación de nebulosas
Este tipo de filtro resulta especialmente útil para observar nebulosas planetarias, remanentes de supernova y nebulosas de Wolf-Rayet. Ejemplos notables incluyen NGC 3199 y la Nebulosa Medialuna, donde la luz del oxígeno doblemente ionizado juega un papel clave en la definición de sus estructuras. Además, el filtro OIII es eficaz para estudiar regiones HII masivas, como NGC 604 y NGC 2070, donde la presencia de estrellas calientes ioniza el gas circundante, resaltando las características de estas extensas formaciones nebulares.
Comparación con otros filtros nebulares
En comparación con el filtro UHC (banda estrecha), el filtro OIII es más restrictivo, lo que significa que bloquea un mayor número de longitudes de onda. Esto puede ser ventajoso en condiciones de alta contaminación lumínica, pero también implica ciertos inconvenientes. Al ser más selectivo, el filtro OIII reduce la cantidad total de luz que llega al ocular, lo que puede hacer que los objetos aparezcan más tenues. Por lo tanto, su uso requiere un equilibrio entre la mejora del contraste y la pérdida de brillo general.
Características del filtro H-Beta
El filtro H-Beta constituye una herramienta especializada dentro de la gama de accesorios para la observación astronómica. Este dispositivo óptico funciona permitiendo el paso exclusivo de la línea de emisión H-Beta, lo que lo convierte en el filtro más restrictivo de todos los tipos disponibles para este fin. Debido a esta alta selectividad, su eficacia depende críticamente de las condiciones ópticas del sistema de observación. Es fundamental contar con la pupila de salida más grande posible para aprovechar al máximo la luz que logra atravesar la densa capa del filtro, maximizando así el brillo percibido del objeto celeste.
Justificación para la observación visual
La utilidad principal del filtro H-Beta radica en la observación visual directa a través del ocular del telescopio. Esta aplicación se justifica basándose en las características fisiológicas del ojo humano durante la noche. El ojo presenta una baja sensibilidad a la luz de la línea H-alfa, ubicada en 653,6 nm, lo que hace que otros filtros sean menos efectivos para captar ciertos detalles estructurales en condiciones de baja luminosidad. Al centrarse en la línea H-Beta, el filtro resalta las regiones de emisión específicas que de otro modo quedarían enmascaradas por el brillo general de la atmósfera terrestre o la contaminación lumínica.
Limitaciones en fotografía astronómica
A pesar de sus ventajas en la observación visual, el filtro H-Beta tiene un uso limitado en la fotografía astronómica. Para este propósito, el filtro H-alfa resulta ser más útil y versátil. La fotografía permite tiempos de exposición más largos y una sensibilidad espectral diferente a la del ojo humano, lo que hace que la línea H-alfa sea predominante en muchas capturas fotográficas de nebulosas. Por lo tanto, los astrónomos fotógrafos suelen preferir el H-alfa para obtener imágenes más ricas en detalle y contraste en este rango espectral.
Objetos celestes ideales
Ciertos objetos de cielo profundo se benefician notablemente del uso del filtro H-Beta. Entre las nebulosas ideales para su observación con este filtro se encuentran NGC 1499, conocida como la Nebulosa de la Gran Mancha, IC 434, que incluye la famosa Nebulosa de la Cabeza de Caballo, y Messier 43, también llamada Nebulosa del Sur. Estos objetos presentan una fuerte emisión en la línea H-Beta, lo que permite a los observadores distinguir mejor sus estructuras internas y bordes definidos, incluso bajo condiciones de contaminación lumínica moderada o alta.
Comparativa técnica de los tipos de filtros
La selección del filtro nebular adecuado depende directamente del compromiso entre la atenuación de la luz del fondo del cielo y la preservación del brillo superficial de la nebulosa. Los cuatro tipos principales —banda ancha, banda estrecha (UHC), OIII y H-Beta— presentan grados distintos de restrictividad espectral, lo que determina su impacto en la percepción visual y la exposición fotográfica. Comprender estas diferencias es esencial para optimizar la relación señal-ruido en condiciones variables de contaminación lumínica.
Características espectrales y rendimiento óptico
El filtro de banda ancha ofrece el equilibrio más versátil. Al bloquear principalmente las longitudes de onda alrededor de 560 nanómetros, elimina eficazmente la luz amarilla del sodio presente en el alumbrado público tradicional, permitiendo el paso de una gama más amplia de colores. Esto resulta en una imagen más natural y brillante, ideal para principiantes o cielos con contaminación moderada. En contraste, los filtros de banda estrecha son más selectivos. El filtro UHC (Ultra High Contrast) combina las líneas de emisión del oxígeno doblemente ionizado y el hidrógeno beta, ofreciendo un contraste superior en nebulosas difusas, aunque oscurece ligeramente las estrellas de fondo.
Los filtros específicos OIII y H-Beta son los más restrictivos. El filtro OIII deja pasar exclusivamente las dos líneas principales del oxígeno doblemente ionizado, lo que maximiza el contraste en nebulosas planetarias y regiones de emisión complejas, pero reduce drásticamente la luz de las estrellas, que aparecen muy atenuadas o casi desaparecidas. El filtro H-Beta se centra en la línea de emisión del hidrógeno a 486 nm, siendo particularmente útil para observar detalles en nebulosas como la de la Laguna o la del Cangrejo, aunque requiere telescopios con mayor apertura para compensar la pérdida de brillo general.
Comparativa técnica de los tipos de filtros
| Tipo de Filtro | Longitudes de Onda Permitidas | Impacto en Estrellas | Uso Recomendado (Visual/Foto) | Ejemplos de Objetos |
|---|---|---|---|---|
| Banda Ancha | Alrededor de 560 nm (bloqueo) | Mínimo | Visual y Foto | Nebulosas difusas generales |
| Banda Estrecha (UHC) | OIII y H-Beta | Moderado | Visual | Nebulosas de emisión y reflexión |
| OIII | Líneas principales del oxígeno doblemente ionizado | Alto (atenuación fuerte) | Visual y Foto especializada | Nebulosas planetarias, Ojo de Gatillo |
| H-Beta | Hidrógeno (486 nm) | Muy alto | Foto y Visual (alta potencia) | Nebulosa de la Laguna, del Cangrejo |
Para la observación visual, se recomienda una pupila de salida adecuada para aprovechar el brillo residual tras el filtrado. Los filtros más restrictivos, como el OIII, benefician a telescopios de mayor apertura donde la ganancia en contraste supera la pérdida de iluminación del campo. En fotografía, la selección depende del sensor y del tiempo de exposición; los filtros de banda estrecha permiten capturar detalles estructurales en nebulosas brillantes incluso bajo cielos urbanos, aunque requieren ajustes precisos de balance de blancos y tiempos de exposición más largos en comparación con los filtros de banda ancha.
Consideraciones prácticas para la observación
La eficacia de los filtros nebulares depende críticamente de la óptica del telescopio y del ocular utilizado, específicamente del concepto de «pupila de salida». Este parámetro determina cuánta luz llega al ojo del observador y cómo se distribuye la intensidad luminosa filtrada. Ignorar esta relación puede resultar en objetos que parecen desaparecer o volverse excesivamente tenues, especialmente con los filtros más selectivos.
Cálculo de la pupila de salida
La pupila de salida es el diámetro del haz de luz que sale del ocular y entra en la pupila del ojo del observador. Se calcula dividiendo la apertura del telescopio (en milímetros) por el aumento total, o alternativamente, dividiendo la longitud focal del ocular por la relación focal (f/N) del telescopio. Para maximizar el rendimiento de un filtro nebular, es esencial ajustar este valor según el tipo de filtro seleccionado.
Filtros de banda estrecha: OIII y H-Beta
Los filtros de banda estrecha, como el OIII y el H-Beta, son altamente selectivos. El filtro OIII deja pasar únicamente las dos líneas principales del oxígeno doblemente ionizado, mientras que el H-Beta se centra en una longitud de onda específica del hidrógeno. Debido a esta alta selectividad, bloquean una gran cantidad de fotones. Para que estos filtros sean efectivos, se requieren pupilas de salida grandes, generalmente superiores a 2 milímetros. Una pupila de salida mayor permite que más luz filtrada llegue al ojo, compensando la atenuación inherente al filtro y mejorando el contraste contra el cielo nocturno. Si la pupila de salida es demasiado pequeña, la nebulosa puede volverse tan débil que resulte difícil de distinguir, incluso bajo cielos oscuros.
Filtros de banda ancha y UHC
En contraste, los filtros de banda ancha y los de banda estrecha universal (UHC) son menos exigentes en cuanto a la pupila de salida. El filtro de banda ancha bloquea longitudes de onda alrededor de 560 nanómetros, lo que ayuda a reducir el brillo de la atmósfera terrestre y la luz del alumbrado público, sin atenuar drásticamente la luz del objeto. Estos filtros funcionan bien con pupilas de salida más pequeñas, típicamente entre 1 y 2 milímetros. Esto los hace más versátiles para diferentes configuraciones de telescopios y oculares, permitiendo una observación cómoda incluso con aumentos más altos, donde la pupila de salida naturalmente disminuye.
Recomendaciones prácticas
Para los observadores que utilizan filtros OIII o H-Beta, se recomienda emplear oculares de mayor longitud focal o telescopios con relaciones focales más abiertas para lograr pupilas de salida adecuadas. Es útil realizar pruebas con diferentes combinaciones de oculares para encontrar el punto óptimo donde el contraste se maximiza sin perder demasiada intensidad. Además, tener en cuenta la adaptación oscura del ojo es crucial; una pupila de salida que coincida con la dilatación máxima de la pupila del observador (aproximadamente 5-7 mm en condiciones ideales) puede mejorar la percepción de los detalles finos de las nebulosas. La práctica y la experimentación son clave para dominar el uso de estos accesorios en la observación astronómica visual y fotográfica.
