Definición y concepto
La mecánica automotriz se define como la rama específica de la mecánica dedicada al estudio y aplicación sistemática de los principios fundamentales de la física y la mecánica clásica. Su ámbito de acción principal es la generación y transmisión del movimiento en sistemas automotrices, con un enfoque particular en los vehículos de tracción mecánica. Esta disciplina no se limita a la observación estática de las piezas, sino que analiza dinámicamente cómo las fuerzas, el par y la velocidad se transforman y transmiten a través de los distintos componentes del vehículo para producir el desplazamiento efectivo. El objetivo central es comprender las interacciones físicas que permiten que la energía almacenada o generada se convierta en trabajo útil de desplazamiento, garantizando la eficiencia y la fiabilidad del sistema de propulsión.
Principios físicos y transmisión del movimiento
El estudio de la mecánica automotriz requiere una comprensión profunda de cómo los principios de la física se manifiestan en entornos mecánicos complejos. La generación del movimiento no es un evento aislado, sino el resultado de una cadena cinemática donde cada componente cumple una función específica en la transmisión de fuerza. La mecánica analiza cómo la energía se transforma, desde su origen en el motor hasta su llegada a las ruedas motrices, considerando factores como la fricción, la inercia y la resistencia aerodinámica. Esta rama de la ingeniería y la física aplicada proporciona el marco teórico necesario para optimizar el rendimiento de los vehículos, asegurando que la transmisión del movimiento sea eficiente y predecible bajo diversas condiciones operativas. La precisión en la aplicación de estos principios es crucial para el diseño y el mantenimiento de sistemas automotrices modernos.
Componentes mecánicos en motores de combustión
Dentro del análisis de los sistemas automotrices, los motores de combustión interna representan un caso de estudio fundamental para la mecánica aplicada. Específicamente, los motores de cuatro tiempos utilizan mecanismos precisos para coordinar el movimiento de sus partes internas. Un componente crítico en este proceso es la correa de distribución, cuya función principal es conectar físicamente el cigüeñal con el árbol de levas. Esta conexión mecánica asegura que el movimiento rotativo del cigüeñal se traduzca en la sincronización adecuada de las válvulas, permitiendo la entrada de la mezcla aire-combustible y la salida de los gases de escape en el momento preciso del ciclo de cuatro tiempos. La integridad de esta transmisión mecánica es esencial para el funcionamiento continuo del motor, ya que cualquier desalineación puede alterar la sincronización y afectar directamente la eficiencia de la combustión y la generación de potencia.
Funcionamiento del árbol de levas y distribución de lubricante
El árbol de levas desempeña un papel dual en la mecánica del motor, actuando tanto como un regulador del flujo de gases como un elemento clave en la lubricación del sistema. Al ser accionado por la correa de distribución, el árbol de levas controla con precisión la apertura y el cierre de las válvulas del motor. Este movimiento mecánico determina la duración y el momento en que las válvulas se abren y cierran, lo que influye directamente en la eficiencia volumétrica del motor. Además, el movimiento del árbol de levas contribuye activamente a repartir el aceite por el interior del motor. Esta distribución de lubricante es vital para reducir la fricción entre las partes móviles, disipar el calor generado por la combustión y proteger los componentes mecánicos del desgaste prematuro. La interacción entre el movimiento mecánico y la distribución del lubricante ejemplifica la complejidad de los principios de física aplicados en la mecánica automotriz, donde cada componente cumple múltiples funciones para mantener la integridad y el rendimiento del sistema de propulsión.
Principios físicos subyacentes
Fundamentos físicos y mecánicos
La mecánica automotriz se define como la rama de la mecánica que estudia y aplica los principios propios de la física y la mecánica para la generación y transmisión del movimiento en sistemas automotrices, como son los vehículos de tracción mecánica. Este enfoque académico distingue claramente el estudio de los vehículos de otras disciplinas afines. A diferencia de la física pura, que busca describir fenómenos naturales mediante leyes fundamentales a menudo en condiciones ideales o aisladas, la mecánica automotriz se centra en la aplicación práctica de estas leyes en sistemas complejos, donde la eficiencia, la durabilidad y la interacción entre múltiples componentes son críticas. Asimismo, se diferencia de la mecánica industrial, que suele enfocarse en la estaticidad, la resistencia de materiales en estructuras fijas o la cinemática de máquinas de producción en serie, al abordar la dinámica de sistemas móviles sometidos a cargas variables, vibraciones y cambios térmicos continuos.
Aplicación de la termodinámica en la generación de movimiento
La generación del movimiento en los sistemas automotrices tradicionales se basa fundamentalmente en la termodinámica. Los motores de combustión interna de 4 tiempos convierten la energía química del combustible en energía mecánica mediante ciclos termodinámicos. Este proceso implica la admisión, compresión, expansión (combustión) y escape, donde los principios de conservación de la energía y la entropía determinan la eficiencia del sistema. La aplicación de estos principios permite analizar cómo la temperatura, la presión y el volumen del gas de trabajo afectan la fuerza ejercida sobre los pistones, traduciendo así la energía térmica en trabajo mecánico útil que impulsa el vehículo.
Cinemática y dinámica en la transmisión del movimiento
Una vez generada la fuerza en el motor, la transmisión del movimiento hacia las ruedas implica principios de cinemática y dinámica. La mecánica automotriz estudia cómo se transmite el par motor a través de componentes como el cigüeñal y el árbol de levas. En los motores de 4 tiempos, se utilizan correas de distribución para conectar el cigüeñal y el árbol de levas, asegurando la sincronización precisa del movimiento rotativo. El árbol de levas acciona la apertura y cierre de las válvulas, un proceso cinemático esencial para el ciclo de combustión, y contribuye a repartir el aceite por el motor, integrando así la dinámica de fluidos con el movimiento mecánico. Esta integración de principios físicos permite optimizar la eficiencia de la transmisión, minimizando las pérdidas por fricción y asegurando la respuesta dinámica del vehículo ante las variaciones en la carga y la velocidad.
¿Cómo se genera el movimiento en un vehículo?
La generación del movimiento en los sistemas automotrices es el proceso fundamental que convierte la energía almacenada en el combustible en trabajo mecánico útil, permitiendo el desplazamiento de los vehículos de tracción mecánica. Este fenómeno se rige por los principios propios de la física y la mecánica, que estudian cómo se produce y transmite dicha fuerza. El elemento central encargado de esta tarea es el motor, cuya función principal es transformar la energía térmica o química en energía cinética. La mecánica automotriz analiza diversos diseños de motores para optimizar esta generación de movimiento. Entre las configuraciones más relevantes se encuentran los motores de combustión interna alternativa, los motores Wankel, los motores diésel, los motores radiales, los motores rotativos y los motores transversales. Cada uno de estos tipos presenta características estructurales y operativas distintas que influyen en la eficiencia y el rendimiento del vehículo.| Tipo de motor | Características básicas |
|---|---|
| Motor de combustión interna alternativo | Utiliza pistones que se mueven linealmente dentro de cilindros para generar fuerza. |
| Motor Wankel | Configuración rotativa que emplea un rotor triangular en lugar de pistones lineales. |
| Motor diésel | Funciona mediante la compresión del aire para encender el combustible inyectado. |
| Motor radial | Cilindros dispuestos en círculo alrededor de un cigüeñal central, común en aviación y aplicaciones específicas. |
| Motor rotativo | El movimiento de salida es rotativo directo, reduciendo la necesidad de mecanismos de conversión de movimiento. |
| Motor transversal | Orientación del motor perpendicular a la dirección de marcha, típico en vehículos de tracción delantera. |
Componentes clave en la transmisión del movimiento
En los motores de combustión interna de cuatro tiempos, la coordinación interna es esencial para mantener el ciclo de generación de movimiento. Estos motores utilizan correas de distribución para conectar el cigüeñal y el árbol de levas, asegurando que la apertura y cierre de las válvulas ocurra en el momento preciso respecto al movimiento de los pistones. El árbol de levas cumple un doble rol crítico en este sistema. Por un lado, acciona mecánicamente la apertura y cierre de las válvulas, regulando la entrada del combustible y la salida de los gases de escape. Por otro lado, contribuye al reparto del aceite por el motor, lo que garantiza la lubricación adecuada de las partes móviles y reduce la fricción interna. Esta distribución de aceite es vital para mantener la eficiencia mecánica y la longevidad del motor durante la generación continua de movimiento. La comprensión de estos componentes y su interacción permite a los ingenieros optimizar el rendimiento de los sistemas automotrices, aplicando los principios de la física para mejorar la transmisión de fuerza desde el motor hasta las ruedas del vehículo.Sistemas de distribución y control de válvulas
Los sistemas de distribución son componentes esenciales dentro de la mecánica automotriz, encargados de sincronizar el movimiento entre los elementos del motor para garantizar la eficiencia en la generación de energía. En los motores de combustión interna de cuatro tiempos, tanto los ciclos Otto como los diésel, la precisión en la apertura y cierre de las válvulas determina directamente el rendimiento del vehículo. Este subsistema se basa en principios fundamentales de la física y la mecánica para transmitir el movimiento desde el cigüeñal hacia las válvulas, asegurando que la admisión de la mezcla aire-combustible y la expulsión de los gases de escape ocurran en el momento exacto del ciclo termodinámico.
Funcionamiento de la correa de distribución
La transmisión de energía mecánica en estos sistemas se realiza frecuentemente mediante correas de distribución, también conocidas como correas dentadas. Estas correas actúan como el enlace físico que conecta el cigüeñal con el árbol de levas, transmitiendo el giro necesario para mover las válvulas. El diseño dentado de la correa permite un acoplamiento preciso entre los piñones ubicados en ambos ejes, minimizando el juego mecánico y evitando el deslizamiento que podría desincronizar el motor. Este método de transmisión es crucial en los motores de cuatro tiempos, donde la relación de giro entre el cigüeñal y el árbol de levas debe mantenerse constante para que las válvulas abran y cierren en la secuencia correcta durante las fases de admisión, compresión, expansión y escape.
El árbol de levas y el control de válvulas
El árbol de levas es un eje largo con levas excéntricas que se ubica en la culata del motor. Su función principal es accionar la apertura y cierre de las válvulas, traduciendo el movimiento rotativo en un movimiento lineal que empuja las válvulas hacia abajo. Este componente no solo controla el flujo de gases, sino que también contribuye a repartir el aceite por el motor, facilitando la lubricación de los componentes internos y reduciendo la fricción. La ubicación del árbol de levas en la culata permite un acceso directo a las válvulas, optimizando la geometría de la cámara de combustión. Además, el árbol de levas mantiene una relación directa con el cigüeñal, sincronizando el movimiento de los pistones con la apertura de las válvulas, y en algunos diseños, influye en el funcionamiento de la bomba de combustible, asegurando que el suministro de combustible esté coordinado con el ciclo del motor.
¿Cómo se transmite la energía al chasis?
La transmisión de energía desde el motor hasta las ruedas es un proceso fundamental en la mecánica automotriz, disciplina que estudia la aplicación de principios físicos para la generación y transmisión del movimiento en vehículos de tracción mecánica. Este sistema permite adaptar la potencia generada por el motor a las necesidades dinámicas del vehículo, asegurando que la energía llegue eficientemente al chasis y a las ruedas motrices.
El embrague: control de la energía mecánica
El primer componente en la cadena de transmisión es el embrague, un dispositivo esencial que permite transmitir o interrumpir voluntariamente la energía mecánica entre el motor y la caja de cambios. Su función principal es acoplar y desacoplar suavemente el giro del motor con el resto del tren de transmisión, facilitando el cambio de marchas y el arranque del vehículo sin sobrecargar los componentes mecánicos.
Caja de cambios y par motor
La caja de cambios, también conocida como caja de velocidades, es responsable de modificar la relación de transmisión entre el motor y las ruedas. Este componente permite obtener el par motor suficiente en las ruedas para vencer las diversas resistencias que enfrenta el vehículo durante su desplazamiento, incluyendo las resistencias aerodinámicas, de rodadura y de pendiente. A través de diferentes relaciones de transmisión, la caja de cambios adapta la velocidad y la fuerza entregada por el motor a las condiciones específicas de conducción.
Árbol de transmisión y grupo cónico-diferencial
Una vez que la energía ha sido modulada por la caja de cambios, el árbol de transmisión se encarga de llevar el movimiento desde la caja hasta las ruedas motrices. Este eje rígido o flexible transmite la rotación a través del chasis, conectando la salida de la caja de cambios con el diferencial.

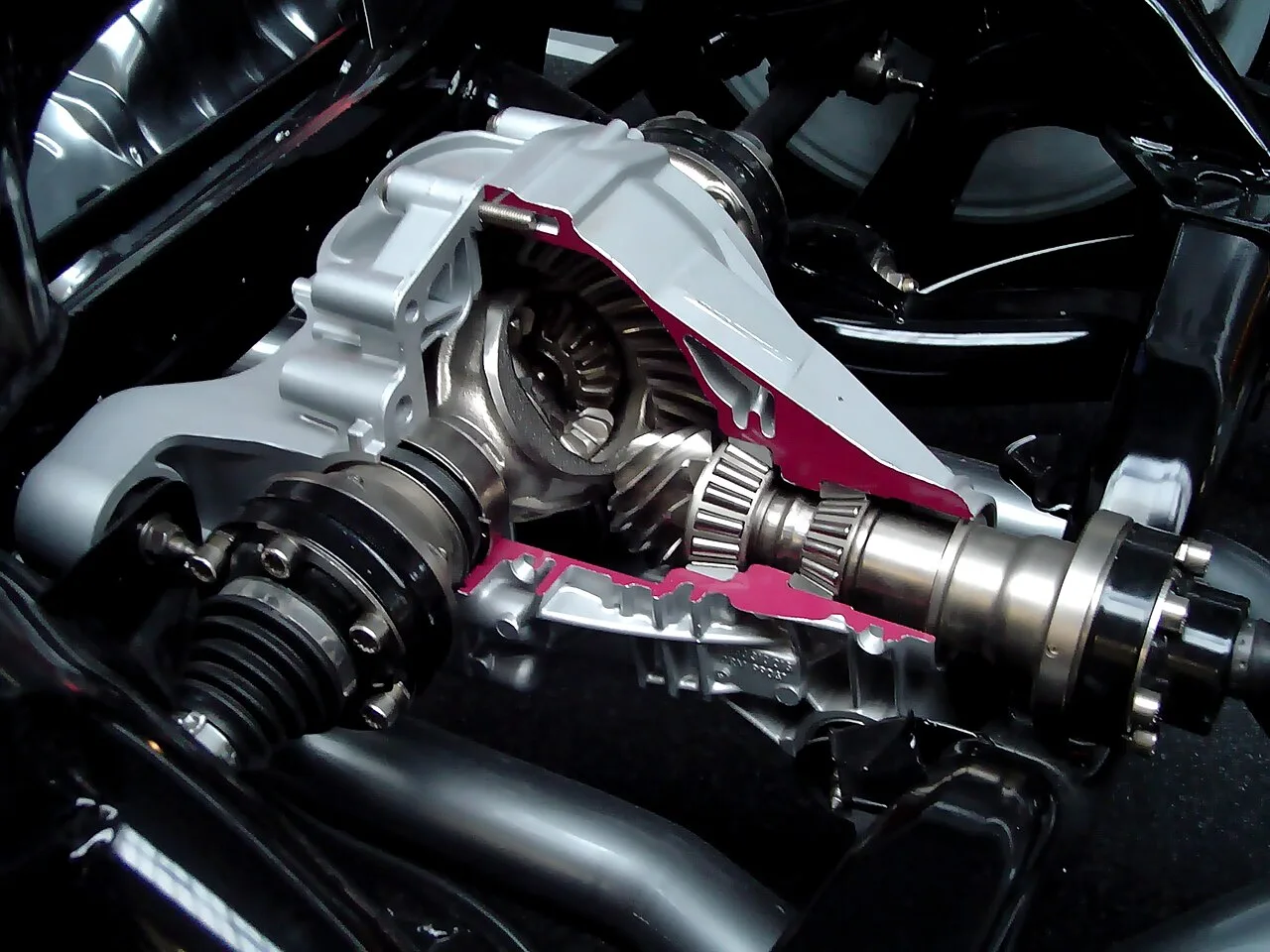

El grupo cónico-diferencial cumple una función crítica al repartir la potencia entre las ruedas y estabilizar la velocidad del vehículo durante las curvas. El diferencial permite que las ruedas giren a diferentes velocidades cuando el vehículo toma una curva, evitando el deslizamiento excesivo y mejorando la estabilidad del automóvil. Este mecanismo es esencial para mantener la tracción y el control direccional en diversas condiciones de vía.
Ejercicios resueltos
| Propiedad | Valor |
|---|---|
| Tipo de tema | Concepto académico |
| Alcance | Análisis de componentes mecánicos para generación y transmisión de movimiento |
| Principios base | Física y mecánica |
Ejercicios resueltos
Los siguientes ejercicios ilustran la aplicación práctica de los principios de la mecánica automotriz, enfocándose en la relación entre los componentes internos del motor y la transmisión del movimiento. Estos casos de estudio demuestran cómo los conceptos teóricos se traducen en el funcionamiento real de los vehículos de tracción mecánica.
Ejercicio 1: Relación entre cigüeñal y árbol de levas
Un motor de combustión interna de 4 tiempos requiere una sincronización precisa entre el movimiento del pistón y la apertura de las válvulas. Para lograr esto, se utiliza una correa de distribución que conecta el cigüeñal con el árbol de levas. El objetivo es determinar la relación de giro necesaria para asegurar que las válvulas abran y cierren en el momento correcto del ciclo.
En un motor de 4 tiempos, el pistón completa dos vueltas completas (720 grados) para terminar un ciclo completo de admisión, compresión, combustión y escape. Sin embargo, las válvulas solo necesitan abrir y cerrar una vez por ciclo completo. Por lo tanto, el árbol de levas debe girar a la mitad de la velocidad angular del cigüeñal.
Si el cigüeñal gira a una velocidad de 3000 revoluciones por minuto (rpm), la velocidad del árbol de levas se calcula dividiendo esta cifra por dos. Esto resulta en 1500 rpm para el árbol de levas. Esta relación 2:1 es fundamental para que el árbol de levas accione correctamente la apertura y cierre de las válvulas, asegurando la eficiencia del motor.
Ejercicio 2: Distribución de aceite y lubricación
El árbol de levas no solo es responsable del movimiento de las válvulas, sino que también contribuye a repartir el aceite por el motor. En este ejercicio, analizamos cómo el movimiento rotacional del árbol de levas ayuda en la distribución del lubricante, un factor crítico para reducir la fricción entre las partes móviles.
Consideremos un escenario donde el motor está en funcionamiento a régimen constante. El movimiento del árbol de levas, impulsado por la correa de distribución, genera fuerzas centrífugas que ayudan a empujar el aceite hacia diferentes puntos del motor. Si el árbol de levas gira a 1500 rpm, como se determinó en el ejercicio anterior, la frecuencia de estas fuerzas es directa proporcional a esa velocidad.
Una distribución eficiente del aceite asegura que las válvulas, que son accionadas directamente por el árbol de levas, reciban suficiente lubricación para minimizar el desgaste. Si la velocidad del árbol de levas disminuye significativamente, la fuerza centrífuga reduce su eficacia, lo que puede llevar a una menor distribución de aceite en las zonas superiores del motor. Esto demuestra la importancia de mantener la relación correcta entre el cigüeñal y el árbol de levas para la lubricación adecuada.
Ejercicio 3: Transmisión del movimiento y resistencia al avance
La mecánica automotriz estudia la generación y transmisión del movimiento. En este último ejercicio, examinamos cómo el par motor generado por la combustión se transmite a las ruedas para vencer la resistencia al avance del vehículo. Aunque no se utilizan fórmulas complejas, el principio básico implica que el par motor debe ser suficiente para mover el vehículo a una velocidad deseada.
Supongamos que un vehículo necesita un par motor de 200 Nm para mantener una velocidad constante en una carretera plana. Si la caja de cambios tiene una relación de transmisión de 3:1 en primera marcha, el par motor que llega a las ruedas es el par del motor multiplicado por esta relación. Por lo tanto, el par en las ruedas sería de 600 Nm.
Si la resistencia al avance del vehículo a esa velocidad es de 150 Nm, el par disponible en las ruedas (600 Nm) es mayor que la resistencia, lo que permite al vehículo acelerar o mantener su velocidad con facilidad. Este ejemplo ilustra cómo los componentes mecánicos, desde el motor hasta la caja de cambios, trabajan juntos para generar y transmitir el movimiento necesario para superar las fuerzas externas que actúan sobre el vehículo.
Preguntas frecuentes
¿Qué estudia la mecánica automotriz?
¿Cuál es la función de la correa de distribución?
En los motores de combustión interna de 4 tiempos, las correas de distribución se utilizan para conectar el cigüeñal y el árbol de levas, asegurando que las válvulas abran y cierren en sincronía con el movimiento de los pistones.
¿Qué hace el árbol de levas además de mover las válvulas?
Además de accionar la apertura y cierre de las válvulas, el árbol de levas contribuye a repartir el aceite por el motor, facilitando la lubricación de las partes móviles y reduciendo la fricción.
Resumen
La mecánica automotriz se centra en el análisis de los componentes mecánicos responsables de generar y transmitir el movimiento en los vehículos. Los ejercicios presentados demuestran la importancia de la sincronización entre el cigüeñal y el árbol de levas mediante la correa de distribución, la contribución del árbol de levas a la lubricación del motor y la transmisión del par motor para vencer la resistencia al avance. Estos principios fundamentales son esenciales para comprender el funcionamiento de los sistemas automotrices.
Aplicaciones prácticas en la ingeniería automotriz
La aplicación práctica de los principios de la mecánica en la ingeniería automotriz se centra en la optimización de la generación y transmisión del movimiento. Este campo abarca el diseño y mantenimiento de vehículos de tracción mecánica, donde la precisión en los componentes es fundamental para el rendimiento del sistema. La comprensión de cómo interactúan las fuerzas y los movimientos permite a los ingenieros desarrollar soluciones eficientes para una variedad de aplicaciones, desde el transporte personal hasta la maquinaria industrial.
Diseño y funcionamiento de motores de combustión
Los motores de combustión interna de cuatro tiempos representan una aplicación directa de estos principios mecánicos. En estos sistemas, las correas de distribución juegan un papel crucial al conectar el cigüeñal y el árbol de levas. Esta conexión garantiza que el movimiento rotativo del cigüeñal se traduzca en el movimiento adecuado del árbol de levas, lo cual es esencial para el ciclo de combustión. El árbol de levas, a su vez, acciona la apertura y cierre de las válvulas, regulando la entrada de mezcla aire-combustible y la salida de gases de escape. Además, contribuye al reparto del aceite por el motor, asegurando la lubricación de las partes móviles y reduciendo el desgaste mecánico.
Mantenimiento y eficiencia en sistemas de transmisión
El mantenimiento adecuado de los componentes mecánicos es vital para la longevidad y eficiencia de los vehículos. Las correas de distribución, por ejemplo, requieren inspecciones periódicas para evitar fallos catastróficos que puedan afectar el sincronismo entre el cigüeñal y el árbol de levas. Un fallo en esta correa puede resultar en la colisión de las válvulas con los pistones, causando daños significativos al motor. Por lo tanto, la aplicación de principios de mecánica en el mantenimiento preventivo permite identificar y resolver problemas antes de que se conviertan en fallas mayores.
Aplicaciones en motocicletas y maquinaria industrial
Los principios de la mecánica automotriz también se aplican en el diseño y mantenimiento de motocicletas y maquinaria industrial. En las motocicletas, la transmisión del movimiento desde el motor hasta las ruedas requiere una sincronización precisa de los componentes mecánicos, similar a la encontrada en los vehículos de cuatro ruedas. En la maquinaria industrial, la eficiencia en la transmisión de movimiento es crucial para el rendimiento general del equipo. La aplicación de estos principios permite a los ingenieros optimizar el diseño de los sistemas de transmisión, mejorando la eficiencia energética y reduciendo el desgaste de los componentes.
En resumen, la mecánica automotriz proporciona las bases teóricas y prácticas necesarias para el diseño, funcionamiento y mantenimiento de sistemas de transmisión de movimiento en vehículos y maquinaria. La aplicación de estos principios asegura que los sistemas mecánicos operen de manera eficiente y confiable, contribuyendo al avance continuo de la ingeniería automotriz.
Preguntas frecuentes
¿Qué principios físicos son fundamentales en la mecánica automotriz?
Los principios físicos subyacentes incluyen la termodinámica (para la conversión de calor en trabajo en el motor), la cinemática y dinámica (para el movimiento de las piezas y el vehículo en general), y la fluidodinámica (para el flujo de aceite, refrigerante y combustible). Estos principios explican cómo se genera la fuerza, cómo se transmite y cómo se disipa la energía en el sistema automotriz.
¿Cómo se genera el movimiento en un vehículo de combustión interna?
El movimiento se genera mediante la combustión de una mezcla de aire y combustible dentro de los cilindros del motor. Esta combustión produce una expansión de gases que empuja los pistones, convirtiendo la energía térmica en energía mecánica lineal, la cual luego se transforma en movimiento rotativo en el cigüeñal, iniciando así la cadena de transmisión hacia las ruedas.
¿Cuál es la función de los sistemas de distribución y control de válvulas?
Los sistemas de distribución regulan la entrada de la mezcla aire-combustible y la salida de los gases de escape en los cilindros. El control de válvulas, ya sea mediante correas, cadenas o sistemas variables, asegura que las válvulas abran y cierren en el momento preciso del ciclo del motor, optimizando la eficiencia de la combustión y el rendimiento a diferentes revoluciones por minuto.
¿Cómo se transmite la energía del motor al chasis y a las ruedas?
La energía rotativa del cigüeñal se transmite a través de la caja de cambios (transmisión), que ajusta la relación de engranajes para optimizar la fuerza o la velocidad. Luego, la energía pasa por el eje de transmisión, el diferencial y los ejes finales hasta llegar a las ruedas. En vehículos con transmisión automática o continua, se utilizan convertidores de par o bandas para lograr esta transferencia de energía al chasis.
¿Por qué son importantes los ejercicios resueltos en el estudio de la mecánica automotriz?
Los ejercicios resueltos permiten aplicar los principios teóricos a casos prácticos, facilitando la comprensión de conceptos abstractos como el par motor, la eficiencia térmica o las relaciones de transmisión. Al resolver problemas específicos, los estudiantes desarrollan habilidades analíticas y cuantitativas necesarias para diagnosticar fallas, diseñar componentes y optimizar el rendimiento de los sistemas automotrices.
Resumen
La mecánica automotriz integra principios físicos y de ingeniería para explicar el funcionamiento de los vehículos de motor. Este artículo ha cubierto la definición del campo, los principios físicos subyacentes como la termodinámica y la cinemática, y los procesos clave de generación de movimiento, distribución de válvulas y transmisión de energía. Se han destacado las aplicaciones prácticas y la importancia de los ejercicios resueltos para la formación técnica, proporcionando una visión integral esencial para estudiantes y profesionales de la ingeniería automotriz.
