Definición y concepto

La impedancia mecánica constituye un ensayo de integridad no destructivo diseñado específicamente para la evaluación de cimentaciones profundas, con una aplicación predominante en pilotes de hormigón armado. Este método se fundamenta en el análisis de la respuesta dinámica del elemento estructural ante una perturbación externa, permitiendo diagnosticar el estado del pilote sin alterar su geometría ni sus propiedades materiales inherentes. A diferencia de técnicas que requieren una instrumentación previa compleja o invasiva, la impedancia mecánica se distingue por su capacidad para obtener datos significativos mediante equipos portátiles y una preparación mínima del sitio de prueba.

Principio físico y analogía eléctrica

El principio básico de este ensayo radica en la relación directa entre la fuerza aplicada en la cabeza del pilote y la velocidad resultante registrada en el mismo punto. Esta interacción dinámica se interpreta mediante una potente analogía con la ley de Ohm en la teoría de la impedancia eléctrica. En este marco conceptual, la fuerza aplicada se comporta análogamente a la tensión eléctrica, mientras que la velocidad de la partícula en la superficie del pilote equivale a la intensidad de corriente. La razón entre estas dos magnitudes define la impedancia mecánica, un parámetro que sintetiza la resistencia del material y la sección transversal al movimiento ondulatorio.

Metodología de ensayo

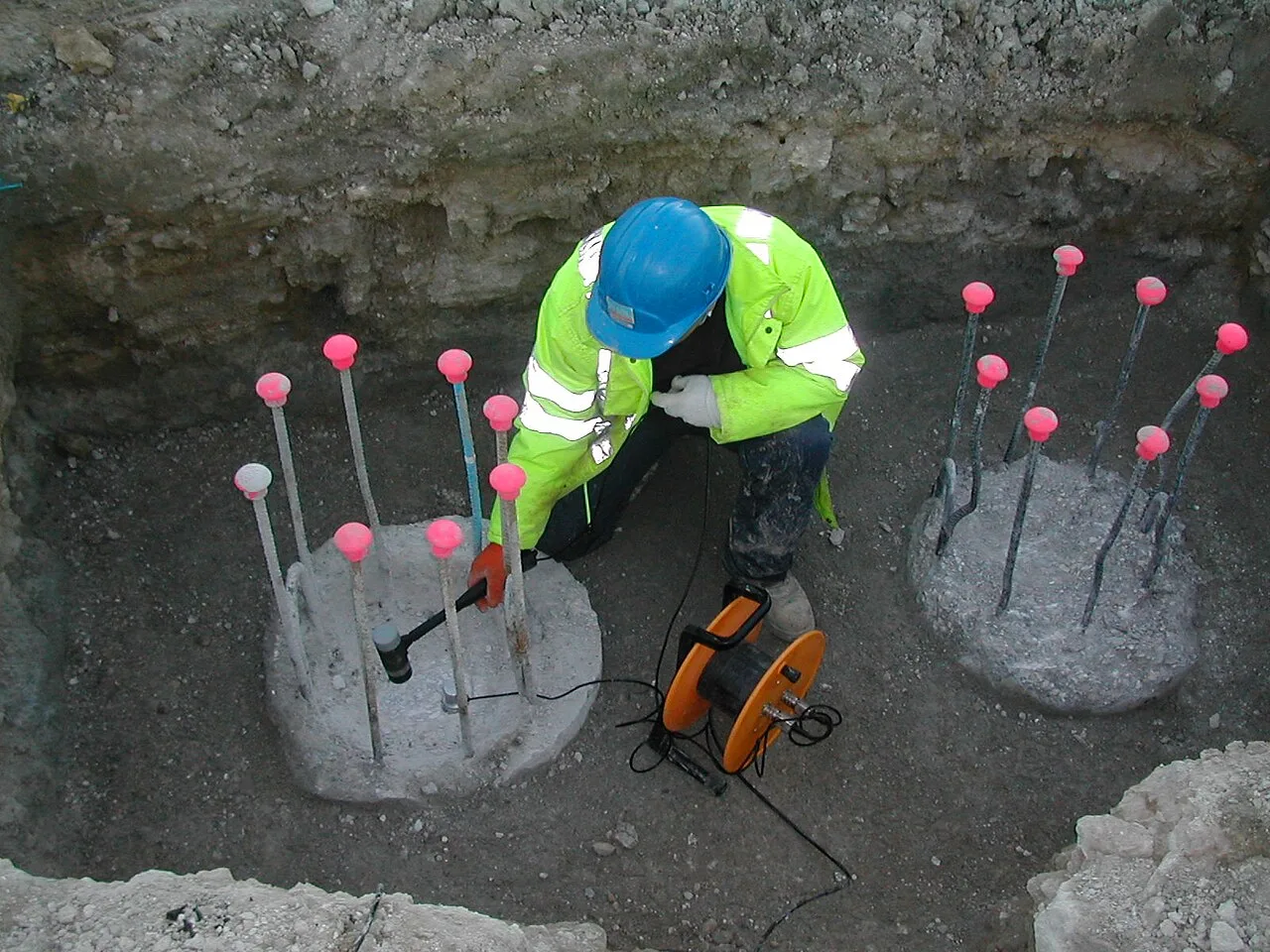

La ejecución del ensayo requiere un equipo especializado que incluye un martillo instrumentado para generar el impacto controlado y un geófono para capturar la señal de velocidad. Para asegurar una transmisión eficiente de la señal entre el sensor y la superficie del concreto, se utiliza un compuesto viscoso que minimiza las pérdidas por fricción y mejora el acoplamiento mecánico. Esta configuración permite realizar mediciones rápidas y precisas, facilitando la obtención de datos confiables en diversas condiciones de obra.

Ventajas diagnósticas frente a métodos tradicionales

La impedancia mecánica ofrece un diagnóstico más completo que la simple detección de un eco, característica típica de otros métodos de onda de tensión. Mientras que la detección básica de ecos se centra principalmente en la reflexión de la onda en la punta o en discontinuidades evidentes, el análisis de la impedancia permite calcular parámetros críticos como la longitud efectiva, la rigidez del elemento y la admitancia. Estos cálculos proporcionan una visión más detallada de la integridad estructural, permitiendo identificar no solo la presencia de anomalías, sino también cuantificar su impacto en el comportamiento mecánico global del pilote de hormigón armado.

Fundamentos físicos y analogías

Definición de la impedancia mecánica

La impedancia mecánica se define fundamentalmente como la relación entre la fuerza aplicada y la velocidad registrada en la cabeza del elemento estructural. En el contexto de las cimentaciones profundas, específicamente en pilotes de hormigón armado, esta magnitud física permite caracterizar la respuesta dinámica del pilote ante una excitación externa. Al analizar esta relación, se obtiene información crítica sobre cómo la estructura transmite y disipa la energía mecánica a lo largo de su longitud.

Esta definición no es arbitraria, sino que surge de la necesidad de cuantificar la resistencia del medio a la vibración. Cuando se aplica una fuerza puntual en la cabeza del pilote, la velocidad resultante no depende únicamente de la masa del elemento, sino de la interacción compleja entre la rigidez del hormigón, la sección transversal y las condiciones de apoyo en la base. Por lo tanto, la impedancia actúa como un indicador directo de la integridad estructural, revelando discontinuidades o cambios de sección que afectan la propagación de las ondas de tensión.

Analogía con la impedancia eléctrica

Para facilitar la interpretación de los datos obtenidos en el ensayo, se establece una analogía directa con la teoría de la impedancia eléctrica. Esta comparación permite a los ingenieros utilizar conceptos familiares de circuitos eléctricos para entender el comportamiento dinámico de la cimentación. En esta analogía, la fuerza mecánica aplicada se equipara a la tensión eléctrica, mientras que la velocidad de la partícula en la cabeza del pilote se compara con la intensidad de la corriente eléctrica.

Esta correspondencia entre magnitudes físicas y eléctricas es fundamental para el procesamiento de señales. Al tratar la fuerza como tensión y la velocidad como intensidad, se puede aplicar el teorema de superposición y otras herramientas del análisis de circuitos para descomponer la respuesta compleja del pilote. Esta aproximación simplifica la interpretación de las ondas reflejadas y transmitidas, permitiendo identificar defectos con mayor precisión.

Magnitud Mecánica Magnitud Eléctrica Analógica Descripción de la equivalencia
Fuerza aplicada Tensión (Voltaje) Representa el esfuerzo externo impuesto al sistema.
Velocidad registrada Intensidad (Corriente) Representa la respuesta cinemática del punto de medición.
Impedancia Mecánica Impedancia Eléctrica Relación entre el esfuerzo y la respuesta del sistema.

Aplicación en el diagnóstico de integridad

El uso de esta analogía permite calcular parámetros clave como la longitud, la rigidez y la admitancia del pilote. Estos cálculos son esenciales para diagnosticar la integridad del elemento sin necesidad de una instrumentación previa compleja. Al analizar cómo varía la relación entre fuerza y velocidad a lo largo del tiempo o la frecuencia, se pueden detectar anomalías estructurales que afectan el rendimiento de la cimentación profunda.

Esta metodología se basa en principios físicos sólidos que relacionan la dinámica de estructuras con la teoría de ondas. La capacidad de traducir mediciones mecánicas en parámetros eléctricos equivalentes facilita la interpretación de los resultados y mejora la precisión en la evaluación de la calidad de los pilotes de hormigón armado.

¿Cómo se realiza el ensayo de impedancia mecánica?

El ensayo de impedancia mecánica se caracteriza por ser una técnica de diagnóstico no destructivo que no requiere una instrumentación previa compleja dentro del cuerpo del pilote. Esta característica distingue al método frente a otras técnicas dinámicas o estáticas que pueden demandar la inserción de sensores durante el vertido del hormigón o la perforación adicional. La única preparación física necesaria en el elemento de cimentación profunda es el acondicionamiento de la cabeza del pilote. Esta superficie debe presentarse lo más plana y libre de irregularidades posibles para garantizar un contacto óptimo entre los sensores y el material, asegurando así la fidelidad de las ondas de tensión generadas y recibidas.

Equipamiento y configuración del sistema de medición

La ejecución del ensayo depende de un equipo portátil diseñado para la eficiencia en obra. Este conjunto instrumental incluye fundamentalmente un auscultador, un martillo instrumentado y un geófono. El martillo instrumentado cumple la función de generar la excitación dinámica; al impactar sobre la cabeza del pilote, mide directamente la fuerza aplicada en el tiempo. Por su parte, el geófono actúa como el sensor de respuesta, registrando la velocidad de partícula resultante en la misma zona de impacto o en puntos adyacentes de la cabeza del elemento.

Para asegurar una transmisión eficiente de la señal entre el geófono y la superficie del hormigón armado, se utiliza un compuesto viscoso como medio de acoplamiento. Este compuesto reduce las pérdidas por fricción y minimiza el ruido de fondo, permitiendo que la velocidad registrada refleje con mayor precisión el comportamiento dinámico del pilote. El procedimiento estándar dicta que el golpe del martillo se realice en el centro de la cabeza del pilote, alineado con el eje longitudinal del elemento, para excitar predominantemente las ondas de compresión axiales.

Adquisición y almacenamiento de datos

Las señales de fuerza y velocidad capturadas por los sensores son enviadas a una unidad de adquisición de datos integrada en el equipo portátil. Estas señales se almacenan en formato digital, lo que facilita su posterior procesamiento y análisis. La relación entre la fuerza aplicada y la velocidad registrada permite calcular la impedancia mecánica, estableciendo una analogía directa con la impedancia eléctrica donde la fuerza equivale a la tensión y la velocidad a la intensidad. Este enfoque permite diagnosticar parámetros críticos como la longitud, la rigidez y la admitancia del pilote, proporcionando una evaluación integral de su integridad estructural sin necesidad de intervenciones invasivas adicionales.

Parámetros de diagnóstico y análisis

El análisis de la impedancia mecánica se centra en la obtención e interpretación de la curva de movilidad, también conocida como admitancia mecánica. Este parámetro fundamental se define como la relación entre la velocidad de la partícula en la cabeza del pilote y la fuerza aplicada. La representación gráfica de esta relación en función de la frecuencia permite identificar las características dinámicas del elemento de cimentación. El proceso no requiere cálculos complejos de agregados, sino una lectura directa de los picos y valles en la respuesta frecuencial.

Parámetros calculables

La interpretación de la curva permite extraer tres magnitudes físicas esenciales para el diagnóstico de integridad. Estos parámetros proporcionan información complementaria sobre la geometría y el comportamiento mecánico del pilote.

Parámetro Significado físico y aplicación
Longitud Indica la profundidad del elemento o la ubicación de una anomalía estructural. Se determina a partir de la frecuencia fundamental de resonancia, permitiendo estimar la longitud efectiva del pilote.
Rigidez Refleja la interacción entre el elemento de cimentación y el suelo circundante. Una mayor rigidez sugiere una buena transferencia de esfuerzos y una menor deformabilidad del sistema suelo-pilote.
Admitancia Relacionada con la sección transversal y las propiedades mecánicas del material. Variaciones en la admitancia pueden indicar cambios en el diámetro del pilote o discontinuidades en la calidad del hormigón.

La longitud se estima analizando la primera frecuencia de resonancia, donde la longitud de onda coincide con el doble de la longitud del pilote. La rigidez se evalúa observando la pendiente de la curva en bajas frecuencias, lo que revela la capacidad del suelo para resistir el movimiento del elemento. La admitancia proporciona datos sobre la sección efectiva, permitiendo detectar acorchamientos o ensanchamientos en la geometría del pilote.

Diagnóstico por comparación teórica

El diagnóstico preciso se logra mediante el análisis conjunto de estos parámetros y su comparación con la respuesta teórica esperada. La respuesta teórica se obtiene modelando el pilote como una barra elástica unidimensional, considerando las propiedades del hormigón armado y las características del suelo. Las desviaciones entre la curva experimental y la teórica revelan defectos como fisuras, cambios de sección o variaciones en la calidad del material.

Este método no destructivo permite evaluar la integridad estructural sin necesidad de instrumentación previa extensiva. La portabilidad del equipo, que incluye un martillo instrumentado y un geófono, facilita la aplicación en diversas condiciones de obra. La interpretación requiere experiencia para distinguir entre efectos de borde, ruido ambiental y anomalías estructurales reales. La combinación de datos de longitud, rigidez y admitancia ofrece una visión integral del estado del pilote, apoyando decisiones técnicas fundamentadas en la física del sistema.

Ventajas operativas y resultados in situ

La metodología de la impedancia mecánica se destaca por su carácter no destructivo, lo que permite evaluar la integridad estructural de los pilotes de hormigón armado sin alterar su geometría ni sus propiedades físicas. Al no requerir una instrumentación previa compleja dentro del elemento, este ensayo resulta particularmente ágil en obras con plazos ajustados. La naturaleza no invasiva del procedimiento asegura que la capacidad portante y la continuidad del material se mantengan intactas durante la evaluación, facilitando una integración eficiente en las fases críticas de la construcción de cimentaciones profundas.

Requisitos de especialización técnica

A pesar de la relativa simplicidad del equipo portátil, que incluye un martillo instrumentado, un geófono y un compuesto viscoso, la calidad de los resultados depende en gran medida de la pericia del personal técnico. La interpretación de la relación entre la fuerza aplicada y la velocidad registrada exige un análisis riguroso para distinguir las señales reales del ruido ambiental. Un operador altamente especializado debe garantizar la correcta colocación del sensor y la consistencia del impacto, factores determinantes para obtener una señal de admitancia clara. La falta de experiencia puede llevar a errores en el diagnóstico de la longitud o la rigidez del pilote, por lo que la capacitación continua del equipo es fundamental para validar los datos obtenidos.

Valoración in situ y avance de resultados

Una ventaja operativa significativa de este ensayo es la capacidad de emitir un avance de resultados de forma inmediata en el lugar de la obra. Al procesar la analogía con la impedancia eléctrica, donde la fuerza se compara con la tensión y la velocidad con la intensidad, los técnicos pueden realizar una primera valoración del estado del elemento sin esperar a un análisis de laboratorio extenso. Esta inmediatez permite tomar decisiones rápidas sobre la necesidad de ensayos complementarios o ajustes en el proceso de ejecución. La posibilidad de diagnosticar la integridad del pilote in situ optimiza los tiempos de obra y reduce la incertidumbre durante la fase de cimentación, ofreciendo una herramienta de diagnóstico ágil y efectiva para la ingeniería de estructuras profundas.

Ejercicios resueltos

Ejercicio 1: Interpretación de la admitancia y rigidez

Se analiza un pilote de hormigón armado sometido a un ensayo de impedancia mecánica. El objetivo es determinar la relación entre la fuerza aplicada y la velocidad registrada para evaluar la rigidez del elemento. Este ensayo es no destructivo y permite diagnosticar la integridad del pilote.

En este caso hipotético, se observa que la señal de velocidad es proporcional a la fuerza aplicada. Utilizando la analogía con la impedancia eléctrica, donde la fuerza se compara con la tensión y la velocidad con la intensidad, se puede calcular la admitancia. La admitancia es el inverso de la impedancia y proporciona información sobre la rigidez del pilote. Si la admitancia es alta, indica que el pilote es más rígido. Este cálculo se realiza sin necesidad de instrumentación previa, utilizando un equipo portátil con martillo instrumentado y geófono.

Ejercicio 2: Determinación de la longitud del pilote

Se presenta un caso donde se busca determinar la longitud de un pilote de hormigón armado mediante el análisis de las señales de fuerza y velocidad. El ensayo de impedancia mecánica permite calcular la longitud del elemento al analizar las ondas de tensión que viajan a través del pilote. Estas ondas se reflejan en los cambios de sección o en el extremo del pilote, proporcionando información sobre su longitud.

Al registrar la velocidad en la cabeza del pilote con un geófono y aplicar una fuerza conocida con un martillo instrumentado, se obtiene una señal que puede ser analizada para identificar los tiempos de llegada de las ondas reflejadas. La diferencia de tiempo entre la onda incidente y la reflejada permite estimar la longitud del pilote. Este método es efectivo porque no requiere instrumentación previa y utiliza un compuesto viscoso para mejorar la transmisión de la señal. La interpretación de estas señales permite diagnosticar la integridad del elemento y determinar su longitud con precisión.

Ejercicio 3: Diagnóstico de la integridad del pilote

En este ejercicio, se evalúa la integridad de un pilote de hormigón armado mediante el análisis de la impedancia mecánica. El ensayo permite identificar defectos como grietas o cambios de sección al analizar las señales de fuerza y velocidad. La relación entre estas señales proporciona información sobre la rigidez y la longitud del pilote, lo que ayuda a diagnosticar su estado.

Se observa que las señales de velocidad muestran variaciones que indican la presencia de defectos en el pilote. Estas variaciones se deben a los cambios en la impedancia mecánica causados por los defectos. Al comparar las señales con las esperadas para un pilote sin defectos, se puede identificar la ubicación y la magnitud de los defectos. Este diagnóstico es crucial para evaluar la integridad del pilote y tomar decisiones sobre su mantenimiento o reparación.

Aplicaciones en ingeniería geotécnica

La impedancia mecánica se consolida como una herramienta fundamental en el control de calidad de las cimentaciones profundas, específicamente en la evaluación de la integridad estructural de los pilotes de hormigón armado. Este ensayo no destructivo permite a los ingenieros geotécnicos obtener un diagnóstico detallado sin alterar la geometría o las propiedades del elemento subterráneo. Su aplicación principal radica en la detección de anomalías que puedan comprometer la capacidad de carga o la durabilidad del pilote, ofreciendo una visión clara de la calidad del hormigón y la continuidad del fuste.

Detección de anomalías estructurales

El método facilita la identificación precisa de defectos comunes durante la ejecución de los pilotes. Al analizar la relación entre la fuerza aplicada y la velocidad registrada en la cabeza del elemento, es posible localizar discontinuidades como grietas, cambios de sección, inclusiones de suelo o zonas de hormigón con menor densidad. La analogía con la impedancia eléctrica, donde la fuerza se compara con la tensión y la velocidad con la intensidad, proporciona un marco conceptual claro para interpretar estas variaciones. Cualquier desviación en la señal de admitancia indica una alteración en la rigidez del pilote, permitiendo cuantificar la severidad del defecto y su ubicación aproximada a lo largo de la profundidad.

Cuantificación de la interacción con el suelo

Más allá de la integridad interna del hormigón, la impedancia mecánica ayuda a evaluar la interacción entre el pilote y el suelo circundante. Los parámetros de diagnóstico, como la longitud calculada y la rigidez aparente, reflejan cómo el elemento transmite las cargas al estrato de soporte. Esto es crucial para verificar que el pilote ha alcanzado la estratigrafía prevista y que la fricción lateral y la resistencia de punta se comportan según lo diseñado. La capacidad de calcular la admitancia permite a los ingenieros diferenciar entre problemas inherentes al material del pilote y aquellos derivados de la respuesta del terreno, optimizando así las decisiones de corrección o aceptación en obras de gran envergadura.
