Informática gráfica

Definición y concepto

La computación gráfica, también conocida como gráficos por ordenador, constituye un campo fundamental de la informática visual. Su definición técnica abarca el uso de computadoras para generar imágenes visuales de manera sintética, así como para integrar o modificar la información visual y espacial derivada del mundo real. Esta disciplina no se limita a la simple creación de imágenes desde cero, sino que abarca todo el proceso de manipulación de datos visuales para su representación en medios digitales.

Generación de imágenes sintéticas

Uno de los pilares centrales de este campo es la generación de imágenes sintéticas. Este proceso implica la creación de representaciones visuales que no existen físicamente en el momento de su creación, sino que son el resultado de cálculos matemáticos y algoritmos específicos ejecutados por la máquina. Estas imágenes pueden variar desde representaciones geométricas simples hasta escenas complejas que imitan la apariencia de la realidad, dependiendo de la profundidad del procesamiento aplicado.

Integración de información visual del mundo real

Además de la creación ex nihilo, la computación gráfica se encarga de integrar y cambiar la información visual probada del entorno real. Esto permite la fusión de elementos digitales con capturas del mundo físico, facilitando aplicaciones que van desde la realidad aumentada hasta la corrección fotográfica avanzada. La capacidad de modificar datos espaciales y visuales existentes es tan crucial como la generación de nuevos activos gráficos, permitiendo una interacción dinámica entre lo analógico y lo digital.

Historia y evolución temprana

El desarrollo de la computación gráfica tiene sus raíces en los inicios de la interacción hombre-máquina, donde la necesidad de visualizar datos sintéticos impulsó avances tecnológicos fundamentales. Un hito determinante en esta trayectoria fue el desarrollo de Sketchpad en 1962 por Ivan Sutherland. Este sistema representó el primer avance mayor en el campo, estableciendo las bases para la generación de imágenes visuales sintéticamente mediante el uso de computadoras. Sutherland demostró cómo la información visual y espacial podía ser integrada y modificada digitalmente, sentando las bases técnicas que permitirían la evolución posterior de los gráficos por ordenador como disciplina académica y técnica.

Aplicaciones cinematográficas tempranas

La integración de la tecnología gráfica en el medio cinematográfico marcó una etapa crucial en la percepción pública de la imagen sintética. En 1968, la película 2001: A Space Odyssey incorporó elementos visuales que, aunque se basaban en una naturaleza de animación dibujada a mano, ilustraron el potencial de la integración visual y espacial probada del mundo real. Este enfoque combinaba técnicas tradicionales con la precisión matemática necesaria para representar entornos tridimensionales, anticipando el papel que jugarían las computadoras en la creación de escenas complejas.

La evolución hacia una representación más explícita de la computación gráfica se consolidó en 1976 con la película Futureworld. En esta producción se registró el primer uso explícito de la tecnología en la pantalla grande, destacando la animación de una cara y una mano realizadas por Ed Catmull y Fred Parke. Estas contribuciones demostraron la capacidad de las computadoras para generar imágenes visuales sintéticamente con un nivel de detalle que superaba las limitaciones de la animación tradicional, validando el campo de la informática visual como una herramienta poderosa para la creación de imágenes sintéticas y la integración de información espacial.

¿Cuáles son las diferencias entre gráficos 2D vectoriales y raster?

Los gráficos bidimensionales (2D) constituyen la base de la representación visual en la informática, ofreciendo dos enfoques fundamentales para el almacenamiento y la renderización de imágenes: el modelo vectorial y el modelo raster. Cada metodología aborda la composición de la imagen desde una perspectiva distinta, lo que determina su comportamiento ante el escalado, su peso en almacenamiento y su aplicación práctica en entornos digitales. Comprender estas diferencias es esencial para seleccionar la tecnología adecuada según las necesidades de resolución y flexibilidad geométrica.

Modelo vectorial: geometría y precisión

El enfoque vectorial define las imágenes mediante datos geométricos matemáticos. En lugar de almacenar el color de cada punto individual, el sistema guarda instrucciones sobre cómo dibujar primitivas básicas como puntos, líneas y curvas. Estas formas están definidas por coordenadas espaciales y ecuaciones que describen su trayectoria. Esta estructura permite que las imágenes vectoriales sean escalables sin pérdida de calidad, ya que el motor de renderizado recalcula las formas según el tamaño de salida. Los formatos compuestos como SVG (Gráficos Vectoriales Escalables) y PDF (Documento de Formato Portátil) suelen utilizar este modelo para mantener la nitidez en impresiones y pantallas de alta densidad.

Modelo raster: rejilla de píxeles y resolución

En contraste, el modelo raster representa las imágenes como una rejilla bidimensional de píxeles, donde cada celda contiene información de color específica. Esta estructura implica una resolución finita; si la imagen se amplía más allá de su resolución nativa, los píxeles individuales se vuelven visibles, provocando el efecto de "pixelación". Las resoluciones estándar, como 1280 x 1024 píxeles, definen la cantidad de información visual disponible. Este enfoque es predominante en fotografía digital y texturizado 3D, donde la complejidad del color por punto es mayor que la complejidad geométrica.

Comparativa técnica

La elección entre ambos modelos depende del uso final. Mientras que el vectorial ofrece precisión matemática ideal para logotipos y diagramas técnicos, el raster captura la riqueza de matices necesarios para la integración de información visual del mundo real, tal como se integra en los flujos de trabajo de la computación gráfica moderna.

Fundamentos de los gráficos 3D y polígonos

Los gráficos tridimensionales representan una evolución fundamental en la computación gráfica, permitiendo la representación de objetos en un espacio que simula la profundidad y el volumen. A diferencia de los enfoques bidimensionales, los gráficos 3D utilizan estructuras geométricas definidas por puntos, líneas y caras en tres dimensiones. Esta metodología permite a los sistemas informáticos calcular cómo la luz interactúa con las superficies, cómo se ocultan los elementos según la perspectiva del observador y cómo se proyectan las formas sobre una pantalla plana, creando la ilusión de un espacio continuo.

Estructura poligonal y coordenadas espaciales

La base de la mayoría de los modelos tridimensionales es el polígono, típicamente el triángulo o el cuadrilátero. Estos polígonos se definen mediante vértices, que son puntos específicos en el espacio tridimensional identificados por sus coordenadas X, Y y Z. Las líneas conectan estos puntos para formar aristas, mientras que las caras son las superficies planas delimitadas por dichas aristas. La complejidad de un modelo 3D depende directamente de la cantidad de polígonos utilizados: a mayor número de polígonos, más detallada y suave aparece la superficie del objeto.

El proceso de renderizado implica transformar estas coordenadas tridimensionales en píxeles bidimensionales. Esto requiere cálculos matemáticos para la proyección, la iluminación y el sombreado. Los sistemas deben determinar qué partes de los polígonos son visibles desde la cámara virtual y cuáles quedan ocultas por otros objetos, un proceso conocido como eliminación de caras ocultas. Además, se aplican técnicas de texturizado para mapear imágenes bidimensionales sobre las superficies poligonales, añadiendo detalles como color, rugosidad y patrones sin aumentar necesariamente la complejidad geométrica básica.

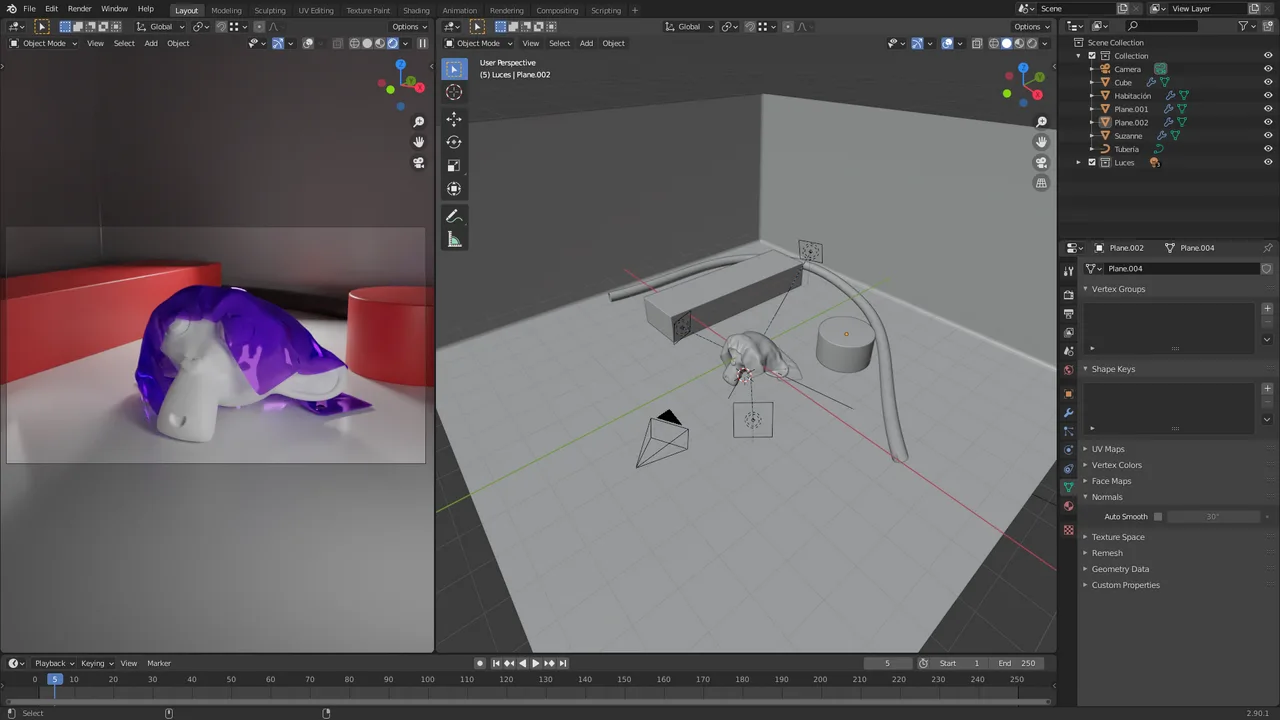

El papel de las estaciones de trabajo en el desarrollo 3D

El surgimiento de los gráficos 3D de alta calidad estuvo estrechamente ligado al desarrollo de estaciones de trabajo especializadas. Empresas como Silicon Graphics jugaron un rol crucial en este periodo, proporcionando hardware y software optimizados para el procesamiento de polígonos y la visualización en tiempo real. Estas estaciones de trabajo permitieron a los diseñadores, ingenieros y artistas ver los modelos tridimensionales con una fidelidad superior a la de las computadoras personales de la época, facilitando la adopción de la tecnología 3D en campos como el cine, la arquitectura y la ingeniería.

La capacidad de manipular puntos, líneas y caras en un entorno interactivo transformó la forma en que se creaban las imágenes sintéticas. Los usuarios podían rotar, escalar y trasladar los objetos en el espacio tridimensional, observando inmediatamente los cambios en la proyección bidimensional. Esta interactividad fue esencial para el desarrollo de técnicas avanzadas de iluminación y sombreado, permitiendo una mayor precisión en la representación visual de los objetos digitales.

¿Cómo funcionan los modelos de iluminación y fuentes de luz?

Fundamentos de los modelos de iluminación

La iluminación es un componente esencial en la generación de imágenes sintéticas, ya que determina cómo la luz interactúa con las superficies de los objetos en una escena. Los modelos de iluminación son conjuntos de reglas matemáticas y lógicas que permiten calcular la intensidad y el color de la luz que llega a cada punto de una superficie, lo que otorga a las imágenes una sensación de profundidad, volumen y realismo. Sin estos modelos, los objetos aparecerían planos o con una iluminación uniforme, perdiendo la riqueza visual necesaria para la representación efectiva de entornos virtuales.

Estos modelos se basan en la interacción entre la fuente de luz, la superficie del objeto y la posición del observador. El cálculo de la intensidad de luz depende de factores como la distancia entre la fuente y el objeto, el ángulo de incidencia de los rayos de luz y las propiedades materiales de la superficie, como su color y su acabado. La correcta aplicación de estos principios permite simular efectos visuales complejos, desde sombras suaves hasta reflejos especulares, mejorando significativamente la calidad de las imágenes generadas por computadora.

Tipos principales de fuentes de luz

En la computación gráfica, se utilizan diferentes tipos de fuentes de luz para simular diversos escenarios de iluminación. Cada tipo tiene características específicas que influyen en cómo la luz se distribuye en la escena y cómo interactúa con los objetos. A continuación, se describen los tres tipos principales de fuentes de luz utilizadas en los modelos de iluminación.

Aplicación de los modelos de iluminación

La selección del tipo de fuente de luz adecuada depende del efecto visual deseado y de las características de la escena. Los modelos de iluminación permiten combinar múltiples fuentes de luz para crear efectos más complejos y realistas. Por ejemplo, una escena puede incluir una luz direccional para simular la luz del sol, una luz puntual para representar una lámpara interior y una luz de foco para destacar un objeto específico.

La correcta configuración de los parámetros de cada fuente de luz, como la intensidad, el color y la dirección, es fundamental para lograr una iluminación coherente y visualmente atractiva. Los modelos de iluminación son una herramienta poderosa en la computación gráfica, permitiendo a los artistas y diseñadores crear escenas que van desde representaciones realistas hasta estilos más abstractos y estilizados.

Técnicas de sombreado y texturizado

Modelos de iluminación y sombreado

El sombreado es el proceso de determinar la intensidad de luz en cada punto de una superficie para crear la ilusión de profundidad y volumen. El modelo de sombreado plano asigna un único valor de color a toda la cara poligonal, lo que resulta en una apariencia facetada, típica de la geometría simple. Para suavizar estas transiciones, se desarrollaron técnicas de interpolación. El sombreado de Gouraud calcula la intensidad de luz en las esquinas de los polígonos y luego interpola linealmente estos valores a través de la cara, ofreciendo un equilibrio eficiente entre calidad visual y costo computacional.

Posteriormente, el sombreado de Phong introdujo una mejora significativa al interpolar los vectores normales en lugar de los colores finales. Esto permite que los brillos especulares se muevan suavemente a través de la superficie, capturando mejor la curvatura geométrica. El modelo de iluminación de Phong, fundamental en la computación gráfica, descompone la luz en componentes ambientales, difusas y especulares, permitiendo simular cómo la luz interactúa con diferentes superficies.

Mapeo de texturas y materiales

El texturizado consiste en aplicar una imagen bidimensional sobre la superficie de un modelo tridimensional para añadir detalle sin aumentar la complejidad geométrica. Esta técnica permite representar patrones complejos como madera, metal o tejidos mediante el mapeo de coordenadas de textura sobre las caras poligonales. Los materiales en la computación gráfica se definen mediante varios mapas que influyen en cómo la luz interactúa con la superficie.

El mapa de color difuso determina el color base del objeto, mientras que el mapa especular controla la intensidad y el tamaño de los brillos reflejados, definiendo el nivel de "brillo" del material. El mapa de normales es crucial para el sombreado detallado; almacena información sobre la orientación de la superficie en cada píxel, permitiendo que la luz reaccione a pequeñas variaciones geométricas sin necesidad de añadir más polígonos. El mapeo de relieve, introducido por Jim Blinn, utiliza estos mapas de normales para crear la ilusión de profundidad superficial, mejorando significativamente el realismo visual en las escenas renderizadas.

Técnicas avanzadas de renderizado

El trazado de rayos es una técnica que simula el comportamiento físico de la luz al lanzar rayos desde el punto de vista hacia la escena para calcular colores, sombras y reflejos con alta precisión. Esta técnica permite efectos como la refracción y la reflexión global, ofreciendo un realismo fotográfico superior al sombreado tradicional. La radiosidad, por su parte, es un método de iluminación global que calcula cómo la luz se distribuye y rebota entre las superficies de una escena, creando sombras suaves y colores de relleno más naturales, especialmente útil en escenas interiores con múltiples fuentes de luz.

Representación basada en imagen (IBR)

La representación basada en imagen (IBR) surge como una alternativa fundamental a los modelos geométricos tridimensionales exactos, ofreciendo un enfoque distinto para la síntesis visual. En lugar de definir la escena mediante polígonos, puntos y caras en tres dimensiones, este método se centra en capturar y procesar la información lumínica y espacial directamente a partir de imágenes del mundo real. Esta técnica permite integrar o cambiar la información visual probada, facilitando la generación de imágenes sintéticas que mantienen una alta fidelidad con las fuentes originales.

Desarrollo histórico y técnicas fundamentales

El campo experimentó avances significativos en 1996, año en el que se popularizaron técnicas clave para la representación basada en imagen. Entre estas destacan los campos de luz (lightfield) y el concepto de lumigraph. Estas metodologías permiten capturar la luz en múltiples direcciones y posiciones, creando una representación rica que puede ser reproyectada desde diferentes perspectivas sin necesidad de una geometría 3D compleja. Este enfoque complementa las técnicas tradicionales de gráficos 3D, ofreciendo soluciones eficientes para la visualización de escenas complejas.

Aplicaciones avanzadas y aprendizaje automático

Las técnicas de IBR han evolucionado para incluir el uso de texturas dependientes del punto de vista, lo que mejora la realismo visual al ajustar la apariencia de las superficies según la posición del observador. Además, se han integrado conceptos de Máquina de Aprendizaje, con investigaciones notables realizadas en la Universidad de Oxford. Estos estudios han demostrado cómo los algoritmos de aprendizaje pueden optimizar la captura y la reproyección de imágenes, permitiendo una integración más fluida entre la información visual del mundo real y las imágenes generadas por computadora. Este desarrollo continúa ampliando las capacidades de la informática visual, manteniendo el enfoque en la generación precisa de imágenes sintéticas.

Ejercicios resueltos

Aplicación práctica de conceptos teóricos

La computación gráfica requiere la aplicación directa de modelos matemáticos y lógicos para generar imágenes sintéticas. A continuación, se presentan ejercicios que ilustran la diferenciación entre enfoques 2D, la selección de iluminación y el cálculo de sombreado.

Ejercicio 1: Diferenciación entre resolución raster y definición vectorial

Se solicita analizar dos representaciones de un círculo. En el enfoque raster, la imagen se define por una malla de píxeles. Si la resolución es de 1280x1024, el objeto ocupa una cantidad fija de puntos de color. Al escalar la imagen al doble de su tamaño sin aumentar los píxeles, aparecen bordes escalonados o "aliasing", ya que cada píxel original se expande cuadráticamente. En cambio, en el enfoque vectorial, el círculo se define mediante ecuaciones geométricas (centro, radio) y polígonos aproximantes. Al escalar, los puntos, líneas y caras se recalculan proporcionalmente. La ventaja del vectorial es la independencia de la resolución; la desventaja es la complejidad de cálculo al aumentar el número de polígonos definidos por puntos en tres dimensiones.

Ejercicio 2: Selección del tipo de luz adecuada

Para una escena exterior diurna donde el sol es la fuente principal, se debe elegir entre luz puntual (Point) y luz direccional (Directional). Una luz puntual emite radiación desde un único coordenada espacial hacia todas las direcciones, atenuándose con la distancia. Esto es ideal para una lámpara colgante. Sin embargo, para el sol, la distancia es tan grande que los rayos llegan casi paralelos. Por tanto, la luz direccional es la elección correcta, ya que define un vector de dirección único para toda la escena, simulando la iluminación paralela característica de fuentes lejanas.

Ejercicio 3: Cálculo conceptual del modelo de Phong

Se calcula la intensidad de iluminación de un polígono usando el modelo de Phong, que combina componentes ambientales, difusa y especular. La fórmula general es:

Donde Id depende del producto punto entre el vector normal de la cara y el vector de la luz, y Is depende del ángulo entre el vector de visión y la luz reflejada. Este modelo permite simular la textura y el brillo de las superficies sintéticas, integrando la información visual y espacial.

Preguntas frecuentes

¿Cuál es la diferencia principal entre gráficos 2D y 3D?

Los gráficos 2D representan objetos en dos dimensiones (anchura y altura), utilizando píxeles o vectores, mientras que los gráficos 3D añaden la tercera dimensión (profundidad), permitiendo una mayor realismo y perspectiva mediante el uso de polígonos y modelos de iluminación.

¿Qué son los gráficos vectoriales y cómo se diferencian de los raster?

Los gráficos vectoriales utilizan ecuaciones matemáticas para definir líneas y formas, lo que permite escalar la imagen sin perder calidad. En cambio, los gráficos raster están compuestos por una cuadrícula de píxeles, donde cada uno tiene un color específico, lo que puede causar pérdida de definición al ampliar la imagen.

¿Cómo funcionan los modelos de iluminación en los gráficos 3D?

Los modelos de iluminación simulan cómo la luz interactúa con las superficies de los objetos 3D. Utilizan fuentes de luz (como luces puntuales o direccionales) y cálculos de reflejo y sombra para crear una apariencia más realista, considerando factores como la textura y el color de los materiales.

¿Qué es el sombreado y por qué es importante en la informática gráfica?

El sombreado es una técnica que asigna colores y tonos a los píxeles de una imagen para simular la profundidad y la textura. Es fundamental para dar volumen a los objetos 3D y mejorar la percepción visual, ya que ayuda a distinguir las formas y los detalles en la escena.

¿Qué es la representación basada en imagen (IBR)?

La representación basada en imagen (IBR) es una técnica que utiliza imágenes existentes como fuente principal de datos para generar nuevas vistas o escenas. A diferencia de los modelos geométricos tradicionales, la IBR se centra en la interpolación y la proyección de píxeles para crear efectos visuales, siendo útil en realidad aumentada y virtual.

Resumen

La informática gráfica es una disciplina esencial que combina matemáticas, algoritmos y tecnología para crear y manipular imágenes digitales. Desde los fundamentos de los gráficos 2D y 3D hasta técnicas avanzadas como el sombreado y la representación basada en imagen, esta área permite visualizar datos complejos de manera intuitiva y realista.

Comprender las diferencias entre formatos vectoriales y raster, así como los principios de iluminación y texturizado, es clave para aplicar la informática gráfica en diversos campos. Su evolución continua sigue impulsando innovaciones en la tecnología, el arte y la ciencia, haciendo de la visualización digital una herramienta indispensable en el mundo moderno.
