Definición y concepto
El jardín infiltrante, también conocido como jardín de lluvia, se define técnicamente como un sistema diseñado para la absorción y el filtrado de aguas pluviales. Este concepto forma parte fundamental de las estrategias de drenaje sostenible, ofreciendo una solución efectiva para la gestión del agua de lluvia en entornos urbanos y periurbanos. Su función principal no es simplemente recoger el agua, sino procesarla a través de un proceso natural de filtración antes de que regrese al ciclo hidrológico subterráneo.
Composición y estructura física
La estructura básica de un jardín infiltrante consiste en una depresión o agujero excavado en el terreno. Esta cavidad no es un contenedor cerrado, sino un espacio abierto diseñado para recibir el flujo hídrico. El relleno de esta depresión se realiza mediante distintas capas de material filtrante. Estas capas están compuestas por piedras porosas de diferentes grosores, lo que permite una estratificación efectiva del suelo y mejora la capacidad de retención y paso del agua.
La disposición de las piedras porosas es crucial para el funcionamiento del sistema. Las diferentes dimensiones de los materiales filtrantes permiten que el agua se mueva a través de los intersticios, eliminando impurezas y facilitando la percolación hacia el subsuelo. Esta configuración estratificada optimiza la velocidad de infiltración y evita la saturación rápida del suelo, permitiendo que el sistema maneje volúmenes variables de agua pluvial con eficiencia.
Integración paisajística y funcional

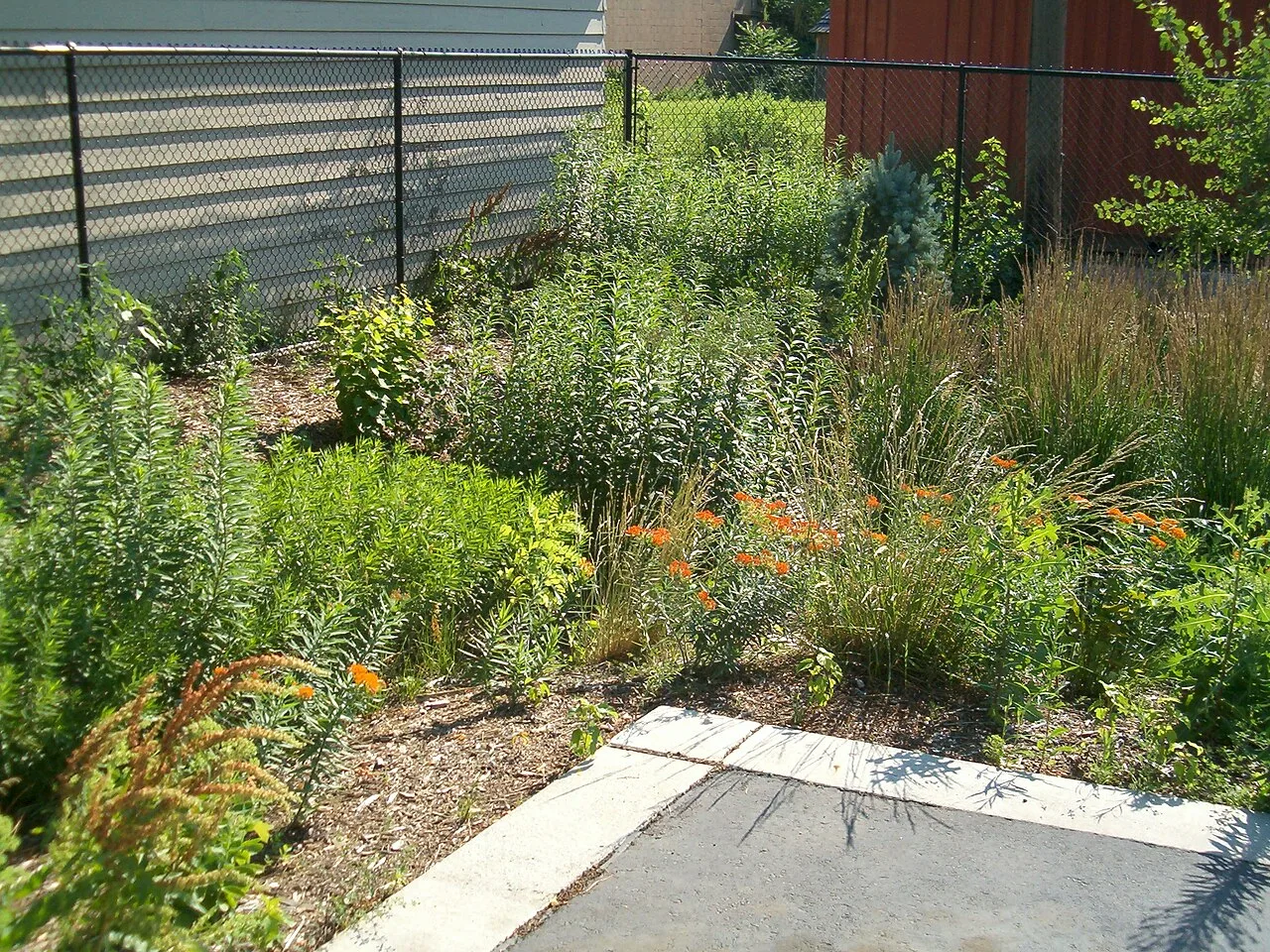

Encima de las capas de material filtrante y piedras porosas, se planta un jardín. Esta capa superior no es meramente estética; las plantas seleccionadas contribuyen a la absorción del agua a través de sus raíces y ayudan a estabilizar el suelo filtrante. La integración de la vegetación transforma lo que sería una simple zanja de drenaje en un espacio verde funcional que combina utilidad técnica con valor paisajístico.
Este sistema permite que el agua de lluvia fluya desde superficies impermeables, como pavimentos, azoteas y banquetas, hacia la depresión del jardín. Al dirigir el flujo desde estas superficies, el jardín infiltrante intercepta el agua antes de que llegue a las tuberías tradicionales o se convierta en escorrentía superficial. Una vez en el sistema, el agua es absorbida, filtrada por las capas de piedras porosas y finalmente regresada al acuífero, completando así el ciclo de recarga natural del suelo.
¿Cómo funciona el sistema de filtrado?
El funcionamiento del jardín infiltrante se basa en la captación y el posterior procesamiento de las aguas pluviales que recorren superficies originalmente impermeables. Este sistema actúa como una interfaz dinámica entre la superficie urbana o natural y el subsuelo, facilitando el retorno natural del ciclo hidrológico. El proceso inicia cuando el agua de lluvia fluye a través de pavimentos, azoteas y banquetas, dirigiéndose hacia la depresión diseñada específicamente para recibir este caudal.
Mecanismo de absorción y filtrado
Una vez que el agua alcanza la depresión, entra en contacto con las distintas capas de material filtrante. La estructura del jardín está compuesta por estratos específicos que trabajan en conjunto para retener contaminantes y permitir el percolado del líquido hacia el suelo profundo. Las piedras porosas juegan un papel fundamental en esta etapa inicial, actuando como un medio de retención que reduce la velocidad del flujo y permite la sedimentación de partículas más grandes.
| Capa del sistema | Función principal |
|---|---|
| Vegetación | Intercepción inicial del agua y estabilización superficial |
| Suelo | Filtrado biológico y físico de contaminantes disueltos |
| Piedras porosas | Almacenamiento temporal y facilitación del flujo subterráneo |
La vegetación plantada sobre estas capas no solo aporta valor estético, sino que contribuye a la absorción del agua a través de la transpiración y la intercepción foliar. El suelo actúa como un filtro natural donde los microorganismos y la materia orgánica ayudan a descomponer los contaminantes presentes en el agua de lluvia. Este proceso de filtrado es esencial para mejorar la calidad del agua antes de que alcance los niveles más profundos del subsuelo.
Retorno al acuífero y prevención de inundaciones
El objetivo final del sistema es que el agua sea absorbida, filtrada y regresada al acuífero. Este retorno subterráneo es crucial para rellenar las reservas de agua subterránea, manteniendo el equilibrio hídrico local. Al permitir que el agua fluya desde las superficies impermeables hacia el subsuelo, el jardín infiltrante reduce significativamente el volumen de agua que llega a los sistemas de drenaje convencionales.
Esta capacidad de absorción ayuda a evitar inundaciones y la acumulación de agua estancada en áreas urbanas y periurbanas. Al reducir la carga sobre las alcantarillas y los ríos adyacentes, estos sistemas contribuyen a una gestión más eficiente de las aguas pluviales. La eficiencia del sistema depende de la correcta selección de las capas de material filtrante y de la capacidad de infiltración del suelo subyacente, asegurando que el agua no se acumule superficialmente durante períodos de lluvia intensa.
Propósitos y beneficios urbanos
Los jardines infiltrantes constituyen una herramienta fundamental en la gestión moderna del agua urbana, diseñados específicamente para abordar las deficiencias de los sistemas de drenaje convencionales. Su implementación responde a la necesidad de integrar soluciones basadas en la naturaleza dentro de la infraestructura gris tradicional, ofreciendo beneficios técnicos y ambientales significativos para las áreas metropolitanas. El funcionamiento de estos sistemas se centra en tres propósitos principales que mejoran la resiliencia hídrica de las ciudades.
Prevención de inundaciones y sobrecarga del drenaje
Uno de los objetivos críticos de los jardines infiltrantes es mitigar las inundaciones causadas por la sobrecapacidad de los sistemas de drenaje tradicionales. En entornos urbanos altamente impermeabilizados, el caudal de escorrentía aumenta rápidamente durante eventos pluviales intensos, lo que a menudo supera la capacidad de las tuberías y canales existentes. Al capturar y retener temporalmente el agua de lluvia, estos sistemas reducen el volumen inmediato que ingresa a la red de drenaje, actuando como amortiguadores hidráulicos. Esta reducción de la carga pico permite que la infraestructura de drenaje funcione con mayor eficiencia y disminuye la frecuencia de desbordes en calles y subterráneos.
Eliminación del agua estancada en superficies impermeables
Los jardines infiltrantes también abordan el problema del estancamiento del agua en depresiones de superficies impermeables como pavimentos, azoteas y banquetas. El agua acumulada en estas zonas no solo genera inconvenientes visuales y de movilidad, sino que puede convertirse en focos de contaminación y proliferación de vectores biológicos. Al dirigir el flujo de agua desde estas superficies hacia la depresión del jardín, se facilita su absorción y filtrado a través de capas de material filtrante, como piedras porosas. Este proceso elimina el agua estancada de manera más rápida y natural que los sistemas de drenaje por gravedad tradicionales, mejorando la calidad del microentorno urbano.
Recarga de acuíferos y filtración al subsuelo
Un beneficio esencial de los jardines infiltrantes es su capacidad para permitir que el agua fluya hacia el subsuelo, cumpliendo la función de rellenar el acuífero. Este proceso de recarga natural es vital para mantener los niveles de las aguas subterráneas, especialmente en regiones donde la extracción excesiva ha llevado a la disminución de los niveles freáticos. El agua, al pasar a través de las capas filtrantes, se depura de contaminantes superficiales antes de ingresar al manto acuífero, mejorando así la calidad del recurso hídrico subterráneo. Esta función contribuye a la sostenibilidad a largo plazo de los recursos hídricos urbanos, reduciendo la dependencia de fuentes superficiales y mejorando la resiliencia hídrica de la ciudad.
Componentes estructurales y materiales
Principios de estratificación y materiales filtrantes
La eficacia de un jardín infiltrante depende fundamentalmente de la selección y disposición de los materiales que componen su estructura interna. El sistema se define como una depresión rellena con distintas capas de material filtrante, diseñadas para optimizar el paso del agua desde la superficie hacia el subsuelo. El uso de piedras porosas es un elemento clave en esta configuración, ya que su estructura permite el almacenamiento temporal y el flujo controlado del agua de lluvia. La variación en el grosor de estas piedras no es arbitraria; responde a la necesidad de crear una gradiente de permeabilidad que facilite la filtración progresiva.
La estratificación de los materiales cumple una función dual: mecánica e hidrológica. En el nivel superior, los materiales más gruesos o la capa vegetal actúan como primera barrera, reteniendo sedimentos grandes y hojas, evitando así la rápida obstrucción de los poros inferiores. A medida que el agua penetra, las capas intermedias, compuestas por piedras porosas de menor tamaño, aumentan la superficie de contacto, mejorando la calidad del filtrado al retener contaminantes disueltos y partículas más finas. Esta disposición estratificada asegura que el agua no simplemente atraviese el sistema, sino que sea absorbida y filtrada de manera eficiente antes de regresar al acuífero, cumpliendo así con el propósito de rellenar las reservas subterráneas.
Comparativa: Superficies permeables frente a impermeables
La implementación de jardines infiltrantes surge como una respuesta directa a las limitaciones de las superficies impermeables tradicionales. En entornos urbanos, pavimentos, azoteas y banquetas actúan como barreras que impiden la infiltración natural del agua. Esta acumulación superficial es la causa principal de inundaciones y la formación de agua estancada, problemas que el jardín de lluvia mitiga al redirigir el flujo hacia el subsuelo. A diferencia de estas superficies cerradas, el jardín infiltrante introduce la porosidad como variable de control, transformando el agua pluvial de un residuo superficial en un recurso subterráneo.
| Característica | Superficies Impermeables (Pavimentos, Azoteas) | Superficies Permeables (Jardín Infiltrante) |
|---|---|---|
| Comportamiento del agua | Acumulación superficial y escorrentía rápida | Flujo dirigido hacia el subsuelo |
| Capacidad de filtrado | Baja o nula (depende de sistemas externos) | Alta (a través de capas de piedras porosas) |
| Impacto en el acuífero | Retrasa o reduce la recarga natural | Favorece la absorción y el rellenado del acuífero |
| Riesgo de inundación | Mayor riesgo por acumulación estancada | Disminución del volumen superficial |
Funcionamiento hidráulico básico
El mecanismo operativo del jardín infiltrante se basa en la gravedad y la capilaridad a través de los materiales filtrantes. Cuando el agua de lluvia fluye a través de las superficies impermeables hacia la depresión, entra en contacto con las capas de piedras porosas. La porosidad de estos materiales determina la velocidad de infiltración; una estratificación adecuada evita que el agua se estanque en la superficie del jardín, permitiendo que sea absorbida y filtrada continuamente. Este proceso no solo alivia la presión sobre los sistemas de drenaje tradicionales, sino que garantiza que el agua regresada al acuífero haya pasado por un proceso de limpieza física básica, mejorando la calidad del recurso hídrico subterráneo.
Aplicaciones en ingeniería civil y sanitaria
Los jardines infiltrantes constituyen una herramienta fundamental dentro de la ingeniería civil y sanitaria moderna, integrándose como componentes esenciales de los sistemas de drenaje sostenible. Su diseño responde a la necesidad técnica de gestionar el escurrimiento superficial en entornos cada vez más urbanizados, donde la impermeabilización del suelo altera el ciclo hidrológico natural. Desde una perspectiva de ingeniería, estos sistemas funcionan como unidades de tratamiento y almacenamiento temporal que mitigan la carga hidráulica sobre las redes de drenaje convencionales.
Integración en el drenaje urbano
En el ámbito de la ingeniería sanitaria, la implementación de jardines infiltrantes permite optimizar la gestión de las aguas pluviales. Estos sistemas están diseñados para captar el flujo de agua que proviene de superficies impermeables como pavimentos, azoteas y banquetas. Al dirigir estas corrientes hacia una depresión rellena de capas de material filtrante, se facilita el proceso de absorción y filtrado antes de que el agua regrese al subsuelo. Esta capacidad de retención y percolación es crucial para evitar la acumulación de agua estancada, un problema común en las zonas urbanas con deficiencias en la infraestructura de drenaje.
Recarga de acuíferos y prevención de inundaciones
Uno de los objetivos técnicos principales de estos sistemas es la recarga del acuífero. Al permitir que el agua fluya desde las superficies superiores hacia el subsuelo a través de materiales como piedras porosas, se restaura parcialmente la dinámica natural de la tabla de agua subterránea. Este proceso no solo contribuye a la disponibilidad de recursos hídricos subterráneos, sino que también actúa como una medida de mitigación contra las inundaciones. Al reducir el volumen de agua que llega simultáneamente a los canales y alcantarillas principales, se disminuye la presión sobre la infraestructura sanitaria, reduciendo el riesgo de desbordes y anegamientos en calles y propiedades adyacentes.
Aplicaciones prácticas en entornos urbanos
La versatilidad del jardín infiltrante permite su adaptación a diversos contextos de ingeniería civil. En el diseño de banquetas y áreas peatonales, estos jardines pueden integrarse como elementos paisajísticos funcionales que captan el escurrimiento de las aceras y calles adyacentes. En el caso de las azoteas, los sistemas de techo verde pueden estar conectados a jardines infiltrantes en el nivel del suelo, creando una cadena de filtrado eficiente. Estas aplicaciones prácticas demuestran cómo la ingeniería civil puede combinar la funcionalidad técnica con la estética urbana, utilizando la depresión del jardín como un mecanismo pasivo de gestión hídrica que mejora la resiliencia de la ciudad frente a eventos de lluvia intensa.
Ejercicios resueltos
Ejercicio 1: Cálculo del volumen de la depresión
Se requiere dimensionar una depresión para un jardín infiltrante destinado a captar el escurrimiento de una superficie impermeable de 50 m². Según los principios de diseño, el volumen de la depresión debe ser suficiente para almacenar temporalmente el agua antes de su filtrado hacia el subsuelo. Asumiendo una profundidad de excavación de 0,5 m y considerando un factor de vaciado por la porosidad de las capas de material filtrante (piedras porosas y suelo) del 40%, se calcula el volumen útil.
El volumen bruto de la depresión se obtiene multiplicando el área por la profundidad. El volumen neto disponible para el almacenamiento del agua pluvial considera el espacio ocupado por los sólidos del material filtrante.
Área de captación: 50 m².
Profundidad de la depresión: 0,5 m.
Volumen bruto = Área × Profundidad = 50 m² × 0,5 m = 25 m³.
Considerando que el material filtrante ocupa espacio, si asumimos que el volumen de la depresión se rellena en su totalidad con materiales que permiten el flujo, el cálculo se centra en la capacidad de retención. Si el ejercicio se refiere al volumen total de la excavación necesaria para alojar las capas de piedras porosas y suelo, este es de 25 m³. Este volumen permite que el agua fluya desde las superficies impermeables hacia el subsuelo, evitando la acumulación de agua estancada.
Ejercicio 2: Selección de materiales filtrantes
Un ingeniero debe seleccionar el material relleno para las capas de un jardín de lluvia. El objetivo es maximizar la tasa de infiltración para rellenar el acuífero eficientemente. Se comparan dos opciones de piedras porosas:
- Opción A: Grava de 20 mm con una porosidad del 35%.
- Opción B: Arena gruesa con una porosidad del 40%.
El sistema consiste en una depresión rellena con distintas capas de material filtrante. La selección debe basarse en la capacidad de permitir que el agua fluya a través de las capas. Aunque la arena tiene mayor porosidad, las piedras porosas de mayor tamaño suelen ofrecer una mayor permeabilidad, reduciendo el tiempo de retención del agua antes de que sea absorbida y regresada al acuífero. Para evitar inundaciones, se prioriza la velocidad de drenaje. Por tanto, se selecciona la Opción A (grava de 20 mm) para la capa principal de drenaje, asegurando que el agua no se estanque en las capas superiores.
Ejercicio 3: Estimación de la tasa de infiltración
Se desea estimar la tasa de infiltración necesaria para un jardín infiltrante que reciba 100 L de agua pluvial cada hora desde una azotea. El área de la depresión es de 2 m². La función del sistema es absorber y filtrar el agua para que llegue al subsuelo.
Se calcula la carga hídrica por unidad de área. La tasa de infiltración debe ser igual o superior a la tasa de llegada del agua para evitar el desborde.
Volumen de agua por hora: 100 L = 0,1 m³.
Tasa de llegada = Volumen / Área = 0,1 m³ / 2 m² = 0,05 m/hora.
Convertido a milímetros: 0,05 m/hora = 50 mm/hora.
El material filtrante (capas de piedras porosas) debe tener una tasa de infiltración mínima de 50 mm/hora. Si la tasa real del material es menor, el agua se acumulará, perdiendo la función de evitar inundaciones. Este cálculo verifica que el diseño permite que el agua sea absorbida, filtrada y regresada al acuífero sin acumulación excesiva.
¿Qué diferencia a los jardines infiltrantes de otros sistemas de drenaje?
Los jardines infiltrantes se distinguen de los sistemas de drenaje tradicionales por su enfoque en la gestión cualitativa y cuantitativa del agua en origen, en lugar de depender exclusivamente de la evacuación rápida hacia cuerpos de agua lejanos. Mientras que los sistemas convencionales, como las tuberías de alcantarillado y los canales abiertos, priorizan la velocidad de flujo para alejar el agua de las superficies impermeables, el jardín infiltrante actúa como un sistema de absorción y filtrado de aguas pluviales integrado en el paisaje. Esta diferencia fundamental transforma el agua de lluvia de un recurso a menudo desperdiciado o contaminado en un elemento activo para la recarga de acuíferos y la mejora del microclima local.
Mecanismo de filtrado y recarga frente a la simple evacuación
La principal ventaja técnica del jardín infiltrante radica en su capacidad para devolver el agua al subsuelo. Los sistemas tradicionales suelen conducir las aguas pluviales directamente a ríos, lagos o mares a través de redes de tuberías, lo que puede resultar en una descarga rápida que a menudo arrastra contaminantes acumulados en las superficies impermeables. En contraste, el jardín infiltrante permite que el agua fluya desde superficies impermeables hacia el subsuelo a través de una serie de capas diseñadas específicamente para retener y purificar el flujo. Este proceso no solo evita inundaciones y la acumulación de agua estancada en zonas urbanas, sino que también cumple la función crítica de rellenar el acuífero, asegurando la sostenibilidad del recurso hídrico subterráneo.
El papel de la vegetación y las capas de material filtrante
La estructura física del jardín infiltrante es clave para su eficacia. Consiste en una depresión o agujero relleno con distintas capas de material filtrante, encima de las cuales se planta un jardín. Estas capas, que incluyen piedras porosas y sustratos específicos, actúan como un filtro natural que retiene sedimentos, metales pesados y otros contaminantes presentes en el agua de lluvia. La vegetación plantada en la superficie no solo aporta valor estético, sino que sus raíces ayudan a mantener la porosidad del suelo, facilitando la infiltración continua del agua. Este enfoque integrado combina la ingeniería hidráulica con la biología, ofreciendo una solución de drenaje sostenible que es tanto funcional como ecológica, a diferencia de los sistemas de drenaje tradicionales que suelen ser puramente estructurales y menos eficientes en la purificación del agua.
