Litografía ultravioleta extrema

Definición y concepto

La litografía ultravioleta extrema (UVE) se define como una tecnología de vanguardia empleada en la industria de los semiconductores para la fabricación de circuitos integrados (CI). Esta técnica representa un tipo específico de fotolitografía que utiliza luz ultravioleta extrema para crear patrones intrincados en obleas de silicio, permitiendo la miniaturización continua de los componentes electrónicos. La clasificación de la UVE como tecnología de próxima generación responde a su capacidad para definir detalles a escala nanométrica, superando las limitaciones de las longitudes de onda anteriores.

Características de la longitud de onda

El parámetro físico fundamental de esta tecnología es la longitud de onda de la luz empleada. La gama de longitudes de onda UVE utilizadas abarca aproximadamente un ancho de banda de 2 % FWHM de aproximadamente 13,5 nm. Esta precisión es crítica para la resolución de los patrones en la superficie de la oblea. La selección de 13,5 nm permite una mayor densidad de componentes en comparación con las tecnologías anteriores, aunque impone requisitos estrictos sobre los materiales y la óptica del sistema.

Contexto de la fotolitografía

Como método de fotolitografía, la UVE proyecta la imagen de una máscara sobre una oblea cubierta de fotoresistencia. La luz de 13,5 nm expone selectivamente las áreas de la oblea, definiendo la estructura del circuito integrado. Este proceso es esencial para la fabricación de chips de alta eficiencia y rendimiento, fundamentales en la electrónica moderna. La tecnología UVE ha sido adoptada como estándar en la industria para nodos tecnológicos avanzados, consolidando su papel en la cadena de producción de semiconductores.

Principios físicos y ópticas reflectivas

La litografía ultravioleta extrema presenta desafíos físicos fundamentales que diferencian radicalmente a esta tecnología de sus predecesoras. La característica más crítica es la fuerte absorción de la radiación a 13,5 nm por parte de la materia. En la litografía convencional de ultravioleta profundo (DUV), la luz pasa a través de lentes de cuarzo fundido. Sin embargo, a longitudes de onda de 13,5 nm, casi cualquier material se vuelve opaco, lo que obliga al uso de ópticas reflectivas en lugar de refractivas.

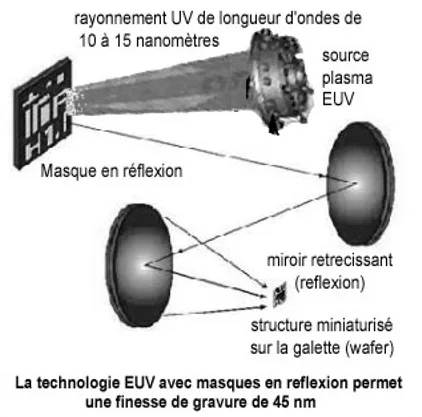

Ópticas reflectivas de múltiples capas

Para capturar la luz UVE, se emplean espejos compuestos por múltiples capas alternas de molibdeno (Mo) y silicio (Si). Estas estructuras periódicas actúan como reflectores de Bragg, donde la interferencia constructiva de la luz reflejada en cada interfaz maximiza la reflectividad en la longitud de onda objetivo. A pesar de esta ingeniería de precisión, la eficiencia no es perfecta. Cada superficie óptica refleja aproximadamente el 70-80% de la luz incidente, lo que implica una pérdida acumulativa significativa a lo largo de la trayectoria óptica del sistema.

La necesidad de mantener la transparencia del camino óptico requiere un ambiente controlado. El oxígeno molecular absorbe fuertemente la radiación UVE, por lo que el sistema opera bajo vacío o en un flujo de gas inerte, frecuentemente hidrógeno, para minimizar la absorción y reducir la contaminación por estaño que se deposita en las superficies.

Comparación de eficiencia y requisitos de potencia

La transición de lentes a espejos introduce una reducción drástica en la eficiencia luminosa, lo que impacta directamente en la potencia requerida por la fuente de luz. La siguiente tabla compara los requisitos típicos entre la litografía DUV tradicional y la UVE.

Parámetro	Litografía DUV (193 nm)	Litografía UVE (13,5 nm)
Tipo de óptica	Refractiva (lentes de cuarzo)	Reflectiva (espejos Mo/Si)
Reflectividad/Transmitividad por superficie	~98-99% (transmitida)	~70-80% (reflejada)
Pérdida total de luz en el sistema óptico	Baja (aprox. 10-20%)	Alta (aprox. 96% perdida)
Requisito de vacío	Opcional (según la fuente)	Obligatorio (para minimizar absorción de O₂)
Contaminación crítica	Polvo y residuos de fotoresina	Estaño (Sn) y óxido de silicio

Esta pérdida del 96% de la luz significa que la fuente de luz UVE debe generar una potencia sustancialmente mayor que las fuentes de DUV para lograr tasas de producción competitivas. La complejidad de mantener la pureza de las capas Mo/Si frente a la contaminación por estaño y la necesidad de precisión nanométrica en la no telecentricidad añaden capas adicionales de complejidad técnica que solo un proveedor como ASML ha logrado integrar en sistemas de producción estables desde 2023.

¿Cuáles son los principales desafíos técnicos de la UVE?

Ruido de disparo y efectos estocásticos

Uno de los desafíos fundamentales de la litografía ultravioleta extrema es el ruido de disparo, un fenómeno estocástico inherente a la naturaleza cuántica de la luz a 13,5 nm. Dado que la longitud de onda es extremadamente corta, el número de fotones por píxel en la oblea disminuye, lo que introduce variaciones aleatorias en la exposición. Esta variabilidad afecta directamente la uniformidad de las dimensiones críticas del circuito integrado, limitando la resolución efectiva y aumentando la probabilidad de defectos a escala nanométrica. El control preciso de este ruido es esencial para mantener la fidelidad del patrón en las capas más densas de los semiconductores modernos.

Efectos de electrones secundarios y llamarada

Los efectos de electrones secundarios representan otra limitación técnica significativa. Cuando los fotones de UVE impactan en la resistencia al calor de la oblea, generan electrones secundarios que pueden dispersarse y exponer áreas adyacentes a las deseadas. Esto provoca un ensanchamiento de las líneas expuestas, reduciendo la nitidez del borde del patrón. Además, la llamarada, o dispersión de la luz dentro del sistema óptico reflectivo, contribuye a una exposición difusa en toda la oblea. Estos fenómenos requieren modelos de corrección complejos para mantener la precisión dimensional en la fabricación de circuitos integrados de alta densidad.

Contaminación por estaño en las ópticas

Las ópticas reflectivas de múltiples capas de molibdeno y silicio son susceptibles a la contaminación por estaño, un problema crítico que afecta la transmisión de la luz. El estaño proviene principalmente de la fuente de luz de plasma de estaño, donde los iones de estaño pueden depositarse sobre las superficies ópticas. Esta acumulación reduce la reflectividad de las capas, disminuyendo la intensidad de la luz que alcanza la oblea y aumentando el tiempo de exposición. La gestión de esta contaminación implica sistemas de limpieza in situ y recubrimientos protectores para mantener el rendimiento óptico y la eficiencia de producción en las líneas de fabricación.

Defectos de máscara y películas protectoras

Las máscaras de litografía UVE enfrentan desafíos únicos debido a la complejidad de sus estructuras y la sensibilidad de las películas protectoras. Los defectos en la máscara, como partículas o irregularidades en las capas de absorción, se proyectan directamente en la oblea, generando defectos en el patrón final. Las películas protectoras, necesarias para mantener la planaridad y proteger las capas activas de la máscara, pueden introducir variaciones de fase o amplitud en la luz transmitida. La inspección y corrección de estos defectos requieren equipos de alta resolución y procesos de fabricación precisos para asegurar la calidad de los circuitos integrados producidos.

Impacto en la resolución y el tiempo de actividad

Estos desafíos técnicos combinados tienen un impacto directo en la resolución alcanzable y el tiempo de actividad de las herramientas de litografía. La necesidad de corregir el ruido de disparo, los efectos de electrones secundarios y la contaminación por estaño aumenta la complejidad del proceso de fabricación, lo que puede reducir la velocidad de producción. Además, la sensibilidad de las ópticas y las máscaras a los defectos requiere paradas frecuentes para mantenimiento y calibración, afectando el tiempo de actividad general de las líneas de producción. La gestión eficiente de estos factores es crucial para mantener la competitividad en la fabricación de semiconductores de última generación.

Efectos ópticos específicos: no telecentricidad y asimetrías

La naturaleza reflectiva de las ópticas en la litografía ultravioleta extrema (UVE) introduce efectos ópticos complejos que difieren significativamente de la litografía óptica tradicional. A diferencia de los sistemas transmitidos, los sistemas UVE dependen de una iluminación fuera del eje para maximizar la resolución, lo que genera fenómenos específicos como la no telecentricidad y diversas asimetrías que afectan la fidelidad del patrón en la oblea.

Iluminación fuera del eje y no telecentricidad

En los sistemas UVE, la luz incide sobre la máscara y la oblea con un ángulo distinto a cero debido a la geometría de los espejos. Esta configuración provoca la no telecentricidad, donde los rayos de luz no son perfectamente paralelos al eje óptico principal en el plano de imagen. Como resultado, la posición aparente de las características del patrón puede desplazarse ligeramente dependiendo de la altura de la superficie, lo que se conoce como efecto de desplazamiento de imagen. Este fenómeno requiere una corrección precisa en el diseño de la máscara para asegurar que las líneas se impriman en la posición correcta en la oblea de silicio.

Efectos de sombreado de máscara gruesa

La máscara en UVE es más gruesa que en la litografía óptica debido a la necesidad de una capa absorbente densa, típicamente de estaño, sobre un sustrato de cuarzo. Cuando la luz incide con un ángulo, las características de la máscara proyectan una sombra sobre sí mismas. Este efecto de sombreado hace que la imagen proyectada varíe según la dirección de la iluminación. Las líneas pueden aparecer más anchas o más estrechas dependiendo de si la luz incide desde el lado izquierdo o derecho, lo que introduce una dependencia direccional en la transmisión de la luz a través de la máscara.

Asimetría H-V y dependencia de la hendidura

Existe una asimetría inherente entre las direcciones horizontal (H) y vertical (V) en la proyección UVE, conocida como asimetría H-V. Esto se debe a la forma elíptica de los espejos y la geometría de la fuente de luz. Además, la posición de la hendidura en la oblea afecta la calidad de la imagen. A medida que la oblea se mueve a través del campo de visión, la distancia a los espejos cambia ligeramente, provocando variaciones en el enfoque y la iluminación. Este cambio en el patrón de desenfoque debe ser compensado mediante ajustes dinámicos en las ópticas para mantener una resolución constante en toda la superficie de la oblea.

Optimización de iluminación y máscaras

La optimización de la iluminación y las máscaras es fundamental para maximizar la resolución y la profundidad de foco en la litografía ultravioleta extrema. Dado que la luz de 13,5 nm es intensamente absorbida por la materia, las estrategias de corrección deben adaptarse a las características únicas de las ópticas reflectivas de múltiples capas de Mo/Si. Estas técnicas permiten compensar las limitaciones físicas inherentes al proceso de fabricación de circuitos integrados.

Estrategias de corrección de máscaras

Las funciones de asistencia y la optimización de máscara de fuente (SMO) son herramientas críticas para definir patrones intrincados en las obleas de silicio. La optimización de máscara de fuente ajusta simultáneamente el patrón de la máscara y el perfil de iluminación del proyector para mejorar la transferencia de imagen. Estas estrategias son esenciales para manejar la no telecentricidad y reducir el impacto del ruido de disparo, que puede afectar la uniformidad de la exposición. La precisión requerida en estos ajustes es vital para mantener la integridad de los patrones a escalas nanométricas.

Tipos de iluminación

La selección del tipo de iluminación depende del tono del patrón y las características de la óptica. Las opciones incluyen iluminación convencional, anular, cuásar y dipolo. Cada configuración influye en la coherencia de la luz y la resolución efectiva del sistema. La iluminación anular, por ejemplo, puede mejorar la profundidad de foco en patrones específicos, mientras que la iluminación dipolo es útil para patrones bidireccionales. Estas configuraciones deben seleccionarse cuidadosamente para optimizar el rendimiento del sistema de producción.

Limitaciones de las máscaras de cambio de fase

Las máscaras de cambio de fase presentan desafíos significativos en la litografía ultravioleta extrema. La contaminación por estaño es un problema crítico que puede degradar el rendimiento de las máscaras con el tiempo. Además, la absorción de la luz por las capas de Mo/Si limita la eficiencia de transmisión y requiere un control estricto de la calidad de las superficies. Estas limitaciones afectan la vida útil de las máscaras y aumentan la complejidad del proceso de fabricación. La gestión de estas restricciones es esencial para mantener la productividad y la calidad en la producción de circuitos integrados.

Estado de la industria y adopción comercial

Monopolio de suministro y arquitectura de mercado

La cadena de suministro global de la litografía ultravioleta extrema se caracteriza por una estructura de mercado altamente concentrada. A partir de 2023, ASML se consolidó como el único proveedor capaz de ofrecer sistemas de producción en escala comercial para esta tecnología crítica. Esta posición de monopolio natural surge de la complejidad inherente a la integración de fuentes de luz de plasma de estaño, ópticas reflectivas multicapa y sistemas de enfoque de alta precisión requeridos para manejar la longitud de onda de 13,5 nm. La dependencia exclusiva de un único fabricante implica que cualquier disrupción en la producción de ASML afecta directamente a toda la industria de los semiconductores, desde los diseñadores de circuitos integrados hasta los fabricantes finales de obleas de silicio.

Costos de capital y escala de producción

La adopción comercial de la tecnología implica una inversión de capital significativa. El costo de cada herramienta de litografía puede alcanzar hasta 120 millones de dólares, lo que convierte a cada unidad en un activo estratégico para las fábricas de obleas. Estos costos elevados justifican la estrategia de implementación gradual, donde los fabricantes priorizan las capas más críticas del circuito integrado para maximizar el retorno de la inversión. La escala de producción se mide en el número de máquinas desplegadas y la cantidad de obleas expuestas, métricas que han crecido a medida que los nodos de proceso avanzaban hacia dimensiones menores. La eficiencia en la utilización de estas costosas herramientas determina en gran medida la competitividad de los fabricantes de semiconductores en el mercado global.

Implementación en nodos de proceso avanzados

La tecnología ha sido fundamental para la fabricación de circuitos integrados en nodos de proceso de 7 nm, 5 nm y 3 nm. Empresas líderes como TSMC han integrado la litografía en sus líneas de producción para definir las características más pequeñas y complejas de los transistores. El uso específico en capas determinadas permite optimizar el equilibrio entre el costo de producción y el rendimiento eléctrico del dispositivo. La transición entre nodos requiere ajustes en los patrones intrincados creados en las obleas de silicio, aprovechando el ancho de banda de aproximadamente 2 % FWHM de la luz utilizada. La precisión en la creación de estos patrones es esencial para mantener la escalabilidad de la ley de Moore en la era de la electrónica moderna.

Ejercicios resueltos

Esta sección presenta ejercicios ilustrativos basados estrictamente en los parámetros físicos y técnicos de la litografía ultravioleta extrema (UVE) descritos en la verdad-base. Los cálculos utilizan la longitud de onda estándar de 13,5 nm y las características de las ópticas reflectivas de múltiples capas (Mo/Si).

Ejercicio 1: Cálculo del factor de calidad k1

Se solicita determinar el valor del factor de calidad k1 para un proceso de litografía UVE que logra un ancho de línea crítico (CD) de 18 nm. Se asume un número de apertura (NA) típico de 0,33, valor estándar en sistemas de producción actuales.

La relación fundamental de la resolución en fotolitografía se define mediante la ecuación:

CD = k 1 ⋅ λ NA

Despejando k1 y sustituyendo los valores verificados (λ=13,5 nm, CD=18 nm, NA=0,33):

k 1 = CD ⋅ NA λ = 18 ⋅ 0. 33 13. 5 ≈ 0. 44

Un valor de k1≈0,44 indica un régimen de resolución moderada, típico de nodos tecnológicos intermedios antes de la implementación de la doble exposición.

Ejercicio 2: Pérdida de potencia óptica en espejos Mo/Si

Debido a la fuerte absorción de la materia a 13,5 nm, la óptica UVE utiliza espejos reflectivos de múltiples capas de Molibdeno y Silicio (Mo/Si). Se analiza la pérdida de potencia tras 11 reflejos, asumiendo una reflectividad promedio del 92% por espejo.

La transmitancia total Ttotal se calcula como:

T total = ( R ) n = ( 0. 92 ) 11 ≈ 0. 39

Esto implica que solo el 39% de la potencia luminosa inicial llega a la oblea, lo que justifica la necesidad de fuentes de alta potencia para mantener la velocidad de producción.

Ejercicio 3: Análisis cualitativo del ruido de disparo

El ruido de disparo (shot noise) en UVE está relacionado con la dosis de electrones secundarios generados por cada fotón de 13,5 nm. A diferencia de la litografía de haz de electrones, la dosis en UVE es menor, lo que aumenta la variabilidad estadística. Este desafío crítico, junto con la contaminación por estaño y la no telecentricidad, requiere un control estricto de la dosis para minimizar el error aleatorio de dimensión (RCD) en los patrones intrincados.
