Señales y sistemas

Señales y sistemas es la disciplina de la ingeniería y las matemáticas aplicadas que estudia cómo la información es capturada, procesada, transmitida e interpretada a través del tiempo o del espacio. Una señal representa la variación de una magnitud física (como el voltaje eléctrico o la presión del aire) que porta información, mientras que un sistema es el mecanismo o dispositivo que transforma esa señal de entrada en una señal de salida. Esta materia constituye el lenguaje común entre la electrónica, la comunicación, el control automático y el procesamiento de datos.

El análisis riguroso de señales y sistemas permite a los ingenieros predecir el comportamiento de dispositivos complejos, desde un filtro de audio en un smartphone hasta la trayectoria de una nave espacial. Sin estos fundamentos, tecnologías modernas como el 5G, la imagen médica por resonancia magnética o los algoritmos de compresión de video carecerían de la estructura matemática necesaria para funcionar con precisión. El estudio se basa en herramientas como las transformadas integrales y el álgebra lineal para simplificar problemas que, de otro modo, resultarían intratables.

Definición y concepto

En ingeniería, una señal es una función de una o más variables independientes, como el tiempo o el espacio, que transporta información. Esta información puede ser un sonido, una imagen, una temperatura o una posición. Las señales pueden ser analógicas, con valores continuos, o digitales, con valores discretos. La representación matemática de una señal es fundamental para su análisis y procesamiento.

Dato curioso: El primer uso práctico de una señal eléctrica fue el telégrafo de Morse en 1844, que transmitía información mediante pulsos de corriente continua.

Un sistema es una entidad física o matemática que transforma una señal de entrada en una señal de salida. Los sistemas pueden ser continuos, operando en tiempo continuo, o discretos, operando en intervalos de tiempo. La relación entre la entrada y la salida de un sistema se describe mediante ecuaciones matemáticas, como las ecuaciones diferenciales o las ecuaciones en diferencias.

Clasificación de señales y sistemas

Las señales se clasifican principalmente en dos categorías: analógicas y digitales. Las señales analógicas tienen valores que varían continuamente en el tiempo, como la señal de un micrófono. Las señales digitales tienen valores que cambian en intervalos discretos, como la señal de un reloj digital. Esta distinción es crucial para el diseño de sistemas de procesamiento de señales.

Los sistemas también se clasifican en continuos y discretos. Los sistemas continuos operan en tiempo continuo, como un filtro de audio analógico. Los sistemas discretos operan en intervalos de tiempo, como un filtro digital. La elección entre un sistema continuo o discreto depende de la aplicación y de las características de la señal de entrada.

Importancia en la ingeniería

La materia de Señales y Sistemas es la columna vertebral de la ingeniería eléctrica, electrónica, de control y de telecomunicaciones. Proporciona las herramientas matemáticas y conceptuales necesarias para analizar y diseñar sistemas que procesan información. Sin un entendimiento sólido de esta materia, el diseño de circuitos electrónicos, sistemas de control y redes de telecomunicaciones sería mucho más complejo y menos eficiente.

El estudio de señales y sistemas permite a los ingenieros predecir el comportamiento de los sistemas, optimizar su rendimiento y diseñar nuevos dispositivos. Esta materia es esencial para el avance tecnológico en áreas como la inteligencia artificial, las comunicaciones inalámbricas y la robótica.

¿Cómo se clasifican las señales y sistemas?

Clasificación de las señales

Las señales se categorizan según sus propiedades matemáticas para facilitar su análisis. Una distinción fundamental es la periodicidad. Una señal es periódica si se repite exactamente tras un intervalo fijo T, cumpliendo x(t)=x(t+T). Las señales aperiódicas, como un pulso único, carecen de esta repetición exacta. Otra clasificación clave es el contenido energético. Las señales de energía finita tienen una integral de energía acotada, típicas de pulsos transitorios. En cambio, las señales de potencia finita, como una onda sinusoidal continua, mantienen un nivel de potencia constante a lo largo del tiempo. Las señales también pueden ser pares, simétricas respecto al eje vertical, o impares, con simetría rotacional de 180 grados. Esta propiedad simplifica enormemente cálculos en series de Fourier.

Propiedades de los sistemas

Los sistemas se definen por cómo transforman una entrada en una salida. La linealidad es quizás la propiedad más estudiada. Un sistema es lineal si cumple el principio de superposición: la respuesta a una suma de entradas es la suma de las respuestas individuales, y escalar la entrada escala la salida proporcionalmente. Si esto falla, el sistema es no lineal, como ocurre con un amplificador saturado. La invarianza en el tiempo implica que un retraso en la entrada produce el mismo retraso en la salida. Los sistemas variantes en el tiempo cambian su comportamiento según el instante de medición.

Dato curioso: La causalidad es esencial en el procesamiento en tiempo real. Un sistema causal no puede depender de valores futuros de la señal de entrada. Esto significa que, en un sistema causal, la salida en el instante actual solo depende de entradas presentes y pasadas.

Los sistemas estáticos, o sin memoria, generan una salida que depende exclusivamente de la entrada en ese mismo instante. Los sistemas dinámicos, en cambio, "recuerdan" valores anteriores, lo que introduce memoria en el proceso. La estabilidad BIBO (Bounded-Input Bounded-Output) garantiza que una entrada acotada produzca una salida acotada. Sin esta propiedad, pequeñas perturbaciones pueden hacer que la salida tienda al infinito, provocando la inestabilidad del sistema. Comprender estas clasificaciones permite seleccionar las herramientas matemáticas adecuadas, como la Transformada de Laplace o de Fourier, para resolver problemas de ingeniería específicos.

Operaciones básicas y propiedades fundamentales

El análisis de señales y sistemas se basa en la manipulación matemática de las señales para predecir el comportamiento de un sistema. Estas operaciones permiten transformar, combinar y descomponer señales complejas en elementos más manejables. Comprender estas herramientas es esencial para modelar fenómenos físicos, desde la propagación de ondas sonoras hasta la respuesta de circuitos eléctricos.

Operaciones elementales sobre señales

Las operaciones básicas modifican la variable independiente (generalmente el tiempo t o la muestra n) o la amplitud de la señal. La traslación temporal desplaza la señal a lo largo del eje del tiempo sin alterar su forma. Si se desea retrasar una señal x(t) en t₀ unidades, se obtiene x(t - t₀). Por el contrario, adelantarla implica x(t + t₀). Esta operación es fundamental para analizar el retardo en sistemas de comunicación.

El escalado temporal cambia la duración de la señal. Multiplicar el tiempo por un factor a > 1 comprime la señal, haciendo que ocurra más rápido: x(at). Si 0 < a < 1, la señal se expande. La inversión temporal refleja la señal respecto al eje vertical, reemplazando t por -t, resultando en x(-t). Combinar estas operaciones requiere cuidado con el orden de aplicación para evitar errores comunes en el análisis.

La suma y el producto de señales son operaciones punto a punto. La suma (x + y)(t) = x(t) + y(t) combina las amplitudes en cada instante, útil para modelar interferencias. El producto (x · y)(t) = x(t) · y(t) es clave en procesos como la modulación, donde una señal portadora se multiplica por la señal informativa.

Propiedad de superposición y linealidad

Un sistema es lineal si cumple con el principio de superposición. Esto significa que la respuesta a una combinación lineal de entradas es igual a la misma combinación lineal de las respuestas individuales. Matemáticamente, si y₁(t) es la respuesta a x₁(t) y y₂(t) es la respuesta a x₂(t), entonces la respuesta a a·x₁(t) + b·x₂(t) es a·y₁(t) + b·y₂(t). Esta propiedad simplifica enormemente el análisis, ya que permite estudiar el sistema con señales simples y luego combinar los resultados.

Dato curioso: La linealidad es una aproximación poderosa pero no universal. Muchos sistemas físicos, como los amplificadores en su punto de saturación o los resortes no lineales, pierden esta propiedad bajo ciertas condiciones, lo que introduce armónicos y distorsión.

Respuestas características: impulso y escalón

Para caracterizar completamente un sistema lineal e invariante en el tiempo (LTI), se utilizan dos señales de prueba fundamentales. La respuesta al impulso es la salida del sistema cuando la entrada es una función impulso de Dirac, denotada como δ(t). Esta señal teórica tiene amplitud infinita en un instante y cero en el resto, con un área unitaria. La respuesta al impulso, h(t)

La respuesta al escalón unitario, s(t), es la salida cuando la entrada es una función escalón u(t), que pasa de 0 a 1 en el tiempo cero. Existe una relación directa entre ambas: la respuesta al escalón es la integral acumulada de la respuesta al impulso. Esto se expresa como:


s(t)=∫−∞th(τ)dτ

Conocer h(t) permite predecir la salida para cualquier entrada x(t)

`¿Qué son las transformadas de señales y por qué son esenciales?`

Las señales y sistemas raramente se comportan de manera intuitiva en su dominio original. Una señal de audio, por ejemplo, es una oscilación compleja en el tiempo, pero su "identidad" reside en las frecuencias que la componen. Las transformadas de señales son herramientas matemáticas que permiten cambiar el dominio de análisis, revelando características ocultas y simplificando el cálculo. Este cambio de perspectiva es fundamental para el ingeniero, ya que convierte operaciones complejas en otras más manejables.

`Análisis espectral con Fourier`

La Transformada de Fourier descompone una señal continua en sus componentes de frecuencia. Para señales periódicas, se utiliza la Serie de Fourier, que representa la señal como una suma de senos y cosenos. Para señales no periódicas, la Transformada de Fourier (integral) mapea la señal del dominio del tiempo al dominio de la frecuencia angular.

La fórmula de la Transformada de Fourier es:


F(ω)=∫−∞∞f(t)e−jωtdt

Esta herramienta es esencial para el análisis espectral. Permite identificar qué frecuencias dominan una señal y cuáles son ruido. La consecuencia es directa: sin Fourier, el procesamiento de imágenes y el filtrado de audio serían mucho más complejos.

`El dominio complejo: Laplace y Z`

Mientras Fourier analiza frecuencias puras, la Transformada de Laplace introduce una variable compleja, s, lo que permite analizar la estabilidad y la respuesta transitoria de sistemas continuos. Es la herramienta estándar para sistemas lineales invariantes en el tiempo (LTI).

La definición es:


F(s)=∫0∞f(t)e−stdt

En el mundo discreto, la Transformada Z cumple un papel análogo. Mapea una secuencia de muestras al dominio de la variable compleja z. Es fundamental para el procesamiento digital de señales y el control de sistemas muestreados.

Dato curioso: La variable s en Laplace se descompone en parte real y parte imaginaria. La parte real determina si la señal crece o decae, mientras que la parte imaginaria indica la oscilación. Esta separación es clave para entender la estabilidad.

`Simplificación de ecuaciones`

La verdadera potencia de estas transformadas radica en cómo simplifican la resolución de ecuaciones. En el dominio del tiempo, un sistema continuo se describe mediante una ecuación diferencial, que implica derivadas y sumas. Resolverla requiere integrar y encontrar constantes de integración.

Al aplicar la Transformada de Laplace, la derivada se convierte en una multiplicación por s. La ecuación diferencial se transforma en una ecuación algebraica simple. Una vez resuelta en el dominio s, se aplica la transformada inversa para volver al tiempo.

Lo mismo ocurre con la Transformada Z en sistemas discretos. La ecuación en diferencias, que involucra desplazamientos en el tiempo, se convierte en una multiplicación por potencias de z. Esto permite analizar la respuesta del sistema mediante fracciones racionales, facilitando el diseño de filtros digitales y controladores.

Estas herramientas no son solo abstracciones matemáticas; son el lenguaje con el que se diseñan los sistemas de comunicación, los filtros de audio y los bucles de control automático. Dominarlas permite pasar de la intuición visual al cálculo preciso.

`Historia y evolución del análisis de señales`

El análisis de señales tiene sus raíces en la necesidad de cuantificar fenómenos físicos continuos. En 1822, Joseph Fourier demostró que cualquier función periódica podía descomponerse en una suma de senos y cosenos. Esta idea, inicialmente aplicada al estudio del calor, sentó las bases del dominio de la frecuencia. La serie de Fourier permite representar una señal x(t) como:


x(t)=a0+n=1∑∞(ancos(nω0t)+bnsin(nω0t))

Esta formulación transformó la ingeniería, permitiendo analizar cómo los sistemas responden a diferentes frecuencias. Sin embargo, el enfoque era puramente determinista y analógico.

`De lo determinista a lo estadístico`

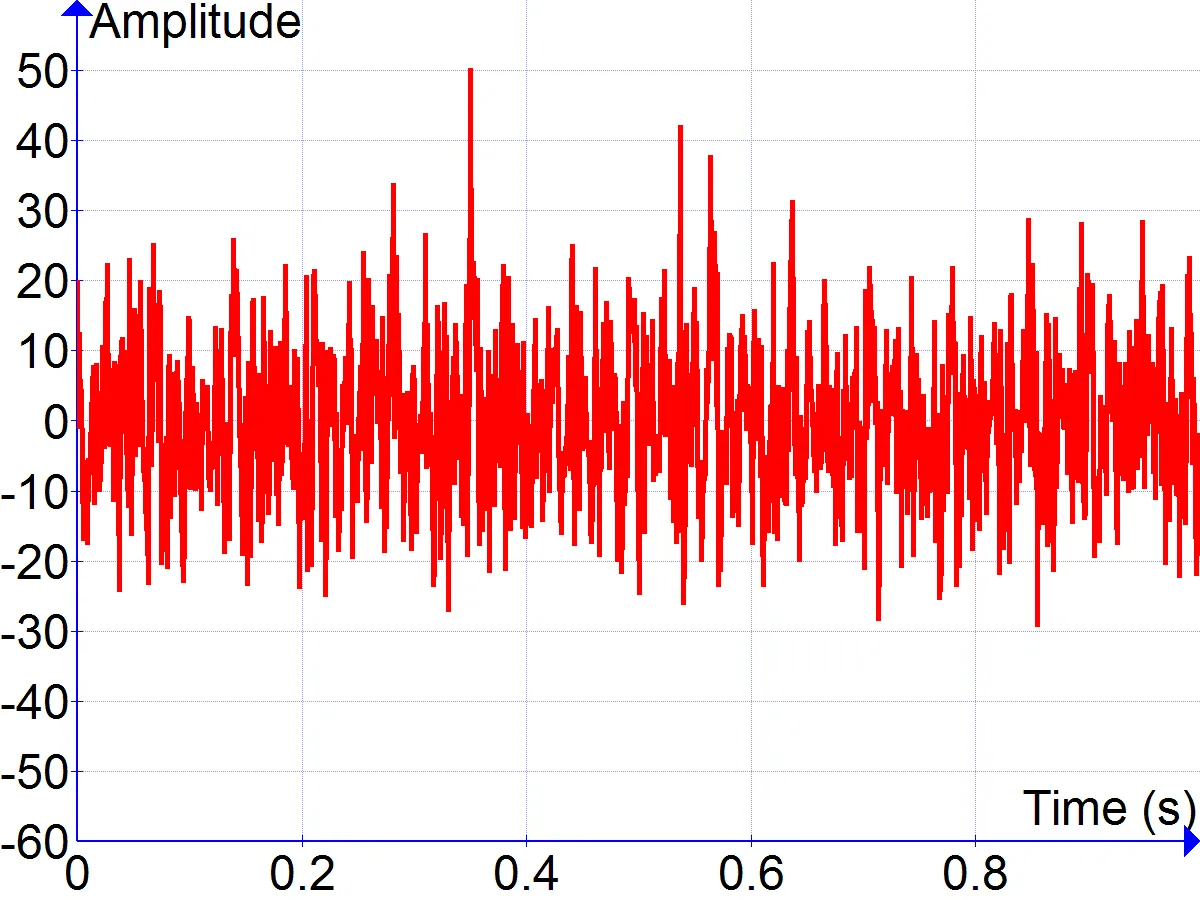

A finales del siglo XIX, Henri Poincaré introdujo la noción de que muchas señales no eran fijas, sino que poseían un componente aleatorio. Esto fue crucial para entender el "ruido" en las señales eléctricas tempranas. El análisis dejó de ser solo una ecuación exacta para convertirse en un estudio de probabilidades. Las señales se comenzaron a tratar como procesos estocásticos, donde el valor en un instante dado es una variable aleatoria.

`La revolución de la información`

En 1948, Claude Shannon publicó su trabajo fundacional sobre la teoría de la información. Shannon cuantificó la información y estableció los límites del canal de comunicación. Su trabajo mostró que la señal no era solo una onda, sino un vehículo de datos sujetos a ruido y ancho de banda limitado. Esto marcó la transición hacia la era digital, donde la señal se muestrea y cuantifica.

Dato curioso: Antes de la era digital, los ingenieros usaban filtros analógicos complejos, pero la precisión dependía de la calidad de los condensadores y resistencias, que variaban con la temperatura.

`El impacto de la Transformada Rápida de Fourier (FFT)`

La llegada de la computación trajo la necesidad de calcular las transformadas de Fourier de manera eficiente. En 1965, Cooley y Tukey popularizaron el algoritmo de la Transformada Rápida de Fourier (FFT). Este algoritmo redujo la complejidad del cálculo de O(N2) a O(NlogN), haciendo posible el procesamiento en tiempo real. La FFT permitió que la señal digitalizada fuera analizada con una velocidad antes inimaginable, impulsando la aparición del procesador de señal digital (DSP).

`Evolución hacia lo híbrido`

Hoy en día, la materia de Señales y Sistemas no distingue estrictamente entre lo analógico y lo digital. Los sistemas modernos son híbridos: la señal entra como una onda continua (analógica), se muestrea (digital) y se procesa mediante algoritmos complejos. Esta evolución refleja la historia misma de la ingeniería: de describir el calor con series infinitas a comprimir una canción en miles de bits sin perder su esencia. La comprensión de esta transición es fundamental para cualquier estudiante que desee dominar la materia.

`Aplicaciones prácticas en ingeniería moderna`

Los conceptos abstractos de señales y sistemas se materializan en casi todos los dispositivos electrónicos modernos. La teoría no vive solo en las ecuaciones, sino en la forma en que procesamos información en tiempo real.

`Procesamiento de imagen y audio`

En el procesamiento de imagen, los filtros espaciales suavizan el ruido de una foto, mientras que los filtros en el dominio de la frecuencia (usando la Transformada de Fourier) permiten comprimir archivos. Un filtro paso bajo elimina las altas frecuencias, que corresponden a bordes afilados y ruido, dejando una imagen más suave pero con menos detalle.

El audio digital funciona de manera similar. Los códecs como MP3 utilizan la psicoacústica para eliminar frecuencias que el oído humano apenas percibe. La compresión reduce el tamaño del archivo eliminando datos redundantes en el tiempo y en la frecuencia. Esto permite almacenar miles de canciones en un dispositivo pequeño sin pérdida significativa de calidad perceptible.

`Telecomunicaciones y el teorema de Nyquist`

Las telecomunicaciones dependen del muestreo correcto de la señal. El teorema de muestreo de Nyquist establece que para reconstruir una señal continua a partir de sus muestras, la frecuencia de muestreo debe ser al menos el doble de la frecuencia máxima de la señal.

Si la frecuencia de muestreo es menor, ocurre el efecto de aliasing, donde las frecuencias altas se "disfrazan" de frecuencias bajas, distorsionando la señal original. Este principio es fundamental en la telefonía móvil, la radio digital y la transmisión de video en alta definición.

`Control automático y retroalimentación`

En ingeniería de control, la respuesta en frecuencia analiza cómo un sistema reacciona a entradas sinusoidales de diferentes frecuencias. Los sistemas de retroalimentación, como el termostato de una casa o el piloto automático de un avión, usan la diferencia entre la salida deseada y la salida real para ajustar la entrada.

La estabilidad del sistema depende de la ganancia y el desfase en lazo cerrado. Un análisis adecuado evita que el sistema oscile demasiado o se vuelva lento para responder a los cambios externos.

Dato curioso: El primer sistema de control automático conocido fue el regulador centrífugo de James Watt para máquinas de vapor, que usaba la fuerza centrípeta para ajustar la entrada de vapor según la velocidad del eje.

Estas aplicaciones muestran cómo la teoría de señales y sistemas conecta el mundo matemático con la tecnología cotidiana. Comprender estos fundamentos permite a los ingenieros diseñar sistemas más eficientes, precisos y adaptativos.

`Ejercicios resueltos`

`Ejemplo 1: Análisis de Periodicidad en Señales Discretas`

Determinar si una señal es periódica es fundamental para simplificar su análisis en el dominio del tiempo. Una señal discreta x[n] es periódica si existe un entero N > 0 tal que x[n+N]=x[n] para todo n. El menor entero positivo N se denomina período fundamental.

Consideremos la señal compleja x[n]=ej74πn. Para verificar la periodicidad, debemos encontrar si existe un entero N tal que el exponente cambie en múltiplos de 2π. Es decir, 74πN=2πk, donde k es un entero.

Despejando la relación entre N y k:

74πN=2πk⟹N=27k

Para que N sea un entero, k debe ser par. Si elegimos k=2, obtenemos N=7. Si elegimos k=4, N=14, pero buscamos el menor entero positivo. Por lo tanto, el período fundamental es N=7. La señal es periódica. Este método es directo para exponenciales complejas, pero requiere cuidado con fracciones irracionales, donde la señal puede volverse aperiódica.

`Ejemplo 2: Convolución de Señales en un Sistema LTI`

La respuesta de un sistema Lineal e Invariante en el Tiempo (LTI) a una entrada arbitraria se obtiene mediante la convolución de la entrada x[n] con la respuesta al impulso h[n]. La fórmula es y[n]=x[n]∗h[n]=∑k=−∞∞x[k]h[n−k].

Supongamos una entrada rectangular de longitud 3: x[n]={1,1,1} centrada en n=0 (es decir, x[n]=1 para n∈{−1,0,1}) y una respuesta al impulso h[n]={1,2} para n∈{0,1}. Calculemos y[n] para n=0.

Aplicando la definición:

y[0]=k=−∞∑∞x[k]h[0−k]

Los términos no nulos ocurren cuando x[k] y h[−k] se superponen. Para n=0: - Si k=−1: x[−1]=1, h[1]=2. Producto: 2. - Si k=0: x[0]=1, h[0]=1. Producto: 1. - Si k=1: x[1]=1, h[−1]=0 (fuera del soporte de h). Producto: 0.

Sumando: y[0]=2+1=3. La convolución combina las formas de onda mediante desplazamiento y multiplicación punto a punto. Dominar esta operación es esencial para predecir cómo un filtro modifica una señal de entrada.

Ejemplo 3: Transformada de Laplace de una Señal Escalonada

La Transformada de Laplace convierte funciones del tiempo continuo en funciones de una variable compleja s, facilitando el análisis de sistemas dinámicos. La definición es X(s)=∫0−∞x(t)e−stdt.

Calculemos la transformada de x(t)=e−2tu(t), donde u(t) es el escalón unitario.

Sustituyendo en la integral:

X(s)=∫0∞e−2te−stdt=∫0∞e−(s+2)tdt

Resolviendo la integral definida:

X(s)=[−(s+2)e−(s+2)t]0∞

Para que la integral converja, la parte real de s+2 debe ser positiva (Re(s) > -2). En el límite superior (t→∞), el término tiende a 0. En el límite inferior (t=0), el término es −(s+2)1.

El resultado final es:

X(s)=0−(−(s+2)1)=s+21

Dato curioso: Esta propiedad de traslación es muy poderosa. Si sabes que la transformada de u(t) es 1/s, puedes deducir que la de e−atu(t) es simplemente 1/(s+a) sin integrar de cero cada vez.

Preguntas frecuentes

¿Cuál es la diferencia principal entre una señal analógica y una digital?

Una señal analógica varía de forma continua en el tiempo y puede tomar infinitos valores (como la aguja de un reloj clásico). Una señal digital es discreta, tomando valores específicos en instantes concretos del tiempo (como los números en una pantalla LCD), lo que facilita su almacenamiento y procesamiento por computadoras.

¿Por qué se utiliza la Transformada de Fourier en esta materia?

La Transformada de Fourier permite descomponer una señal compleja en una suma de ondas senoidales más simples. Esto cambia la perspectiva del análisis: en lugar de ver cómo cambia la señal en el tiempo, se observa qué frecuencias la componen, lo que es esencial para diseñar filtros y compresores de datos.

¿Qué significa que un sistema sea lineal e invariante en el tiempo (LTI)?

Un sistema es lineal si el principio de superposición se cumple (la suma de dos entradas produce la suma de sus salidas). Es invariante en el tiempo si sus características no cambian con el paso del tiempo; es decir, si retrasas la entrada, la salida se retrasa exactamente la misma cantidad sin cambiar de forma. Los sistemas LTI son los más fáciles de analizar matemáticamente.

¿Es necesario saber cálculo integral para entender Señales y Sistemas?

Sí, es fundamental. El análisis de señales continuas depende en gran medida de la integración (para calcular energías y potencias) y de las derivadas (para entender la tasa de cambio). Además, las transformadas como la de Laplace y Fourier son, en esencia, integrales definidas que requieren dominio de cálculo para su aplicación práctica.

¿Dónde se aplica el concepto de "convolución"?

La convolución es una operación matemática que describe cómo la forma de una señal de entrada se modifica al pasar por un sistema. Se usa extensamente en el procesamiento de imágenes (para suavizar o detectar bordes), en el eco de un sonido en una habitación y en la respuesta de un filtro electrónico a una señal de entrada.

Resumen

La materia de Señales y Sistemas proporciona las herramientas matemáticas para modelar cómo fluye la información en el mundo físico y digital. A través de la clasificación de señales (continuas vs. discretas) y sistemas (lineales vs. no lineales), se establecen bases para predecir comportamientos complejos mediante operaciones como la convolución y transformadas integrales como la de Fourier y Laplace.

El dominio de estos conceptos es indispensable en la ingeniería moderna, permitiendo el diseño eficiente de redes de comunicación, sistemas de control automático y procesadores de audio e imagen. La evolución histórica desde el análisis de Fourier hasta el procesamiento digital actual demuestra cómo esta disciplina sigue siendo el núcleo de la innovación tecnológica.
