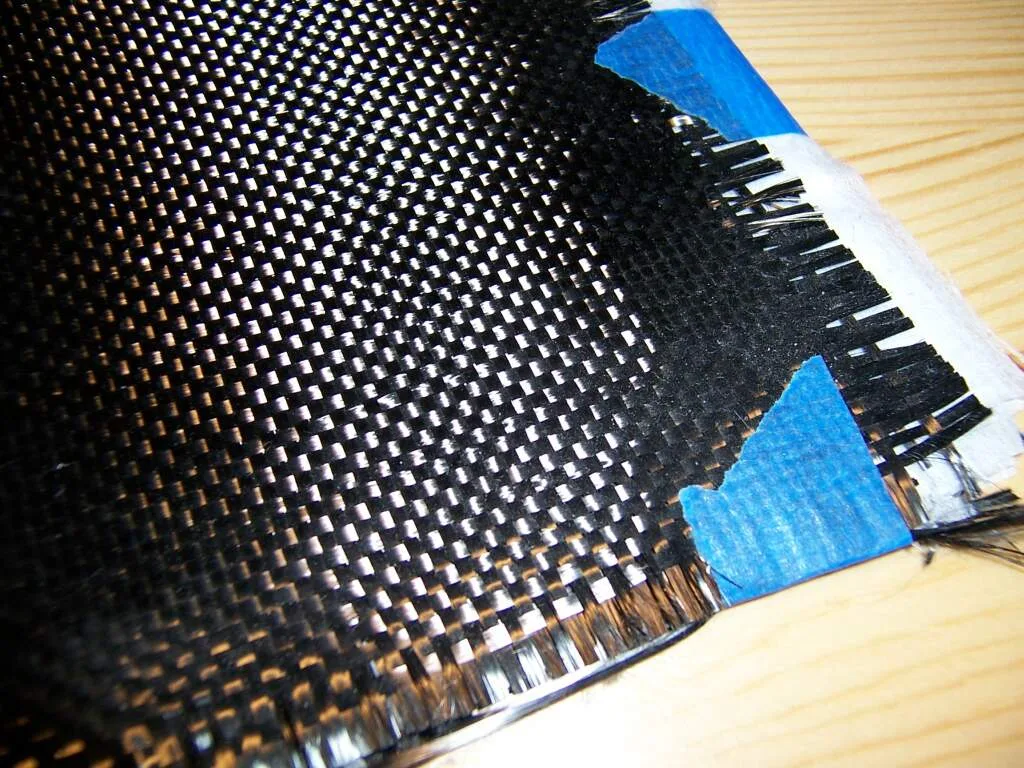

Definición y concepto
El mecanizado de materiales compuestos constituye una operación de fabricación crítica, ya que determina la obtención precisa del conjunto o de la pieza diseñada. Este proceso es el responsable directo de la consecución de la geometría final del componente, así como de proporcionar los medios necesarios para su unión con otros elementos estructurales o funcionales. La precisión en esta etapa es fundamental para garantizar el rendimiento mecánico y la integridad del ensamblaje final.
Diferencias fundamentales con el mecanizado metálico
El mecanizado de materiales compuestos de matriz polimérica (PMC) presenta diferencias significativas respecto al mecanizado metálico tradicional. Estas discrepancias se deben principalmente a la naturaleza anisotrópica de los compuestos y a las propiedades específicas de la matriz polimérica que los conforma. A diferencia de los metales, donde el corte genera virutas continuas o fragmentadas mediante deformación plástica, el corte en materiales compuestos implica mecanismos de falla más complejos.
En el caso de los materiales compuestos, el proceso de corte se caracteriza por la fractura de las fibras de refuerzo y el corte simultáneo de la resina de la matriz. Esta interacción entre la fibra y la matriz genera desafíos únicos en términos de desgaste de la herramienta y calidad superficial. La abrasión causada por las fibras, especialmente cuando son de alta dureza, requiere el uso de herramientas especializadas y técnicas de mecanizado adaptadas para mitigar el desgaste y mantener la precisión dimensional.
Consideraciones técnicas y herramientas especializadas
Para abordar los desafíos inherentes al mecanizado de materiales compuestos, se emplean herramientas de diamante policristalino (PCD) y técnicas de alta velocidad. Estas soluciones tecnológicas permiten reducir el desgaste abrasivo causado por las fibras y mejorar la eficiencia del proceso. El uso de herramientas PCD es particularmente efectivo debido a su dureza superior y resistencia al desgaste, lo que resulta en una mayor vida útil de la herramienta y una mejor calidad superficial en la pieza mecanizada.
¿Por qué el mecanizado de compuestos es más complejo que el metálico?
El mecanizado de materiales compuestos presenta desafíos significativos en comparación con el mecanizado metálico tradicional, principalmente debido a la naturaleza anisotrópica de los materiales y a las propiedades específicas de la matriz polimérica. Estas diferencias exigen consideraciones técnicas específicas para garantizar la calidad de la pieza final y la eficiencia del proceso.
Consideraciones térmicas
Una de las principales diferencias radica en el rango de temperatura permitido por la matriz polimérica. A diferencia de los metales, que pueden soportar temperaturas más elevadas sin perder sus propiedades mecánicas, las matrices poliméricas tienen un rango de temperatura más limitado. La baja conductividad térmica de estos materiales dificulta la disipación del calor generado durante el proceso de mecanizado, lo que puede provocar sobrecalentamiento y degradación de la matriz.
Además, las diferencias en los coeficientes de dilatación térmica entre la fibra y la matriz pueden generar tensiones residuales en la pieza mecanizada. Estas tensiones pueden afectar la precisión dimensional y las propiedades mecánicas del material compuesto, especialmente en aplicaciones de alta precisión.
Desgaste de herramientas
El desgaste abrasivo del filo de las herramientas es otro desafío importante en el mecanizado de materiales compuestos. La presencia de fibras, especialmente en materiales como el carbono o la vidria, provoca un desgaste acelerado de las herramientas de corte. Para mitigar este efecto, se utilizan herramientas de diamante policristalino (PCD), que ofrecen mayor dureza y resistencia al desgaste en comparación con las herramientas de acero rápido o carburo de tungsteno tradicionales.
El uso de técnicas de alta velocidad también ayuda a reducir el desgaste de las herramientas al minimizar el tiempo de contacto entre la herramienta y la pieza, aunque esto requiere un equilibrio cuidadoso para evitar el sobrecalentamiento de la matriz polimérica.
Toxicidad de los residuos
Los residuos generados durante el mecanizado de materiales compuestos pueden ser tóxicos, especialmente cuando se trabaja con matrices poliméricas como la epoxi o la poliestireno. La exposición prolongada a estos residuos puede afectar la salud de los operarios y el entorno de trabajo, lo que requiere medidas de protección adecuadas, como el uso de extractores de polvo y equipos de protección personal.
| Factor | Materiales Compuestos | Materiales Metálicos |
|---|---|---|
| Conductividad térmica | Baja | Alta |
| Rango de temperatura | Limitado | Amplio |
| Desgaste de herramientas | Alto (abrasivo) | Moderado |
| Tensiones residuales | Significativas (por dilatación térmica) | Moderadas |
| Toxicidad de residuos | Alta (depende de la matriz) | Baja a moderada |
Mecanismos de corte y soluciones técnicas
El mecanizado de materiales compuestos de matriz polimérica (PMC) presenta desafíos únicos debido a la naturaleza heterogénea de estos materiales. A diferencia de los metales, los PMC exhiben una marcada anisotropía, lo que significa que sus propiedades mecánicas varían significativamente según la dirección de las fibras. Esta característica influye directamente en el proceso de corte, donde la interacción entre las fibras y la matriz determina la fuerza de corte necesaria y el desgaste de la herramienta.
Proceso de corte en PMC
En el mecanizado de PMC, las fibras y la matriz polimérica responden de manera distinta a la fuerza de corte. Las fibras, generalmente más duras y abrasivas, tienden a causar un desgaste significativo en la herramienta, mientras que la matriz polimérica puede sufrir deformaciones plásticas o térmicas. La orientación de las fibras respecto a la dirección de corte es un factor crítico: cuando las fibras están alineadas con la dirección de corte, se requiere menor fuerza, pero cuando están perpendiculares, la resistencia al corte aumenta considerablemente.
La anisotropía de los PMC también afecta la calidad superficial de la pieza mecanizada. Una mala selección de parámetros de corte puede provocar defectos como el desprendimiento de fibras, la formación de grietas o el ablandamiento térmico de la matriz. Por lo tanto, es esencial comprender estas interacciones para optimizar el proceso de mecanizado.
Soluciones técnicas
Para abordar los desafíos inherentes al mecanizado de PMC, se han desarrollado dos soluciones técnicas principales: el uso de filos de geometría muy positiva y la aplicación de la Técnica del Mecanizado de Alta Velocidad (MAV).
Los filos de geometría muy positiva están diseñados para reducir la fuerza de corte y mejorar la evacuación de virutas. Esta geometría permite que la herramienta penetre en el material con menor resistencia, minimizando el desgaste abrasivo causado por las fibras. Además, ayuda a mantener una superficie de corte más limpia, reduciendo la probabilidad de defectos como el desprendimiento de fibras.
La Técnica del Mecanizado de Alta Velocidad (MAV) implica el uso de velocidades de corte elevadas para reducir el tiempo de interacción entre la herramienta y el material. Esto resulta en una menor generación de calor y un desgaste reducido de la herramienta. El MAV es especialmente efectivo en materiales compuestos con matrices poliméricas, donde el control térmico es crucial para evitar el ablandamiento de la matriz.
Estas soluciones técnicas, combinadas con el uso de herramientas de diamante policristalino (PCD), permiten lograr un mecanizado eficiente y de alta calidad en materiales compuestos, asegurando la consecución de la geometría final deseada y facilitando la unión de los conjuntos con otros componentes.
Operaciones de mecanizado convencionales
Las operaciones de mecanizado convencionales son fundamentales para definir la geometría final de las piezas de materiales compuestos de matriz polimérica (PMC) y facilitar su unión con otros componentes. Debido a la anisotropía inherente y a la naturaleza de la matriz, estos procesos presentan desafíos distintos al mecanizado metálico, requiriendo ajustes en parámetros y herramientas para minimizar el desgaste abrasivo de las fibras.
Taladrado
El taladrado es una de las operaciones más críticas y frecuentes en la fabricación de PMC. Este proceso está sujeto a defectos característicos como el astillamiento de las fibras, la delaminación entre capas y dificultades en la extracción de la viruta. Para mitigar estos efectos, se emplean estrategias específicas según el tipo de apilamiento.
En apilamientos híbridos, la selección del método de taladrado depende de los límites de espesor de los materiales involucrados. Se recomienda el uso de taladrado en un paso cuando los límites de espesor no superan los 25 mm para el titanio y los 5 mm para el acero. Para espesores mayores o configuraciones más complejas, el taladrado intermitente permite una mejor gestión del calor y la tensión mecánica.
| Defecto | Descripción | Causa principal |
|---|---|---|
| Astillamiento | Ruptura irregular de las fibras en la entrada o salida del orificio. | Fuerza de avance excesiva o geometría de la punta del broca. |
| Delaminación | Separación de las capas de la matriz compuesta. | Fuerza axial elevada durante la entrada o salida de la herramienta. |
| Extracción de viruta | Acumulación de viruta en el orificio, causando fricción y calor. | Naturaleza pegajosa de la matriz polimérica y fibras cortadas. |
Recanteado y rebabado
El recanteado consiste en cortar los bordes excedentes de la pieza para alcanzar las dimensiones finales. En los materiales compuestos, esta operación debe realizarse con precisión para evitar la propagación de grietas desde los bordes hacia el interior de la pieza. El rebabado complementa este proceso al eliminar las rebabas generadas durante el corte, asegurando un acabado superficial adecuado para uniones mecánicas o adhesivas.
Planeado de superficies
El planeado de superficies es esencial para garantizar el contacto uniforme entre piezas adyacentes. Dado que la matriz polimérica puede sufrir ablandamiento térmico, el control de la temperatura durante el planeado es crucial. El uso de herramientas de diamante policristalino (PCD) permite mantener un filo afilado durante más tiempo, reduciendo la fricción y el calor generado en la zona de corte.
Herramientas de corte para materiales compuestos
La selección de herramientas de corte es un factor determinante en la eficiencia y calidad del mecanizado de materiales compuestos de matriz polimérica (PMC). A diferencia de los metales, la naturaleza anisotrópica de los compuestos y la dureza de las fibras de refuerzo imponen requisitos específicos de resistencia al desgaste y geometría de filo. Las herramientas deben soportar la abrasión generada por las fibras, que actúan como partículas duras que erosionan el filo de corte durante el proceso de fabricación.
Acero rápido (HSS)
El acero rápido, conocido por sus siglas en inglés como HSS (High Speed Steel), es una opción tradicional para el mecanizado de compuestos, especialmente en piezas con geometrías complejas o cuando se requiere una buena tenacidad. Sin embargo, su resistencia al desgaste es moderada en comparación con otros materiales. En aplicaciones de alta velocidad o cuando las fibras de refuerzo son particularmente abrasivas, el HSS puede sufrir un desgaste acelerado, lo que limita su vida útil y puede afectar la precisión dimensional de la pieza final. Se utiliza frecuentemente cuando la flexibilidad del material de la herramienta es prioritaria sobre la máxima dureza.
Metal duro (Widia)
El metal duro, comúnmente denominado Widia, está compuesto por partículas de carburo de tungsteno unidas por una matriz metálica, generalmente cobalto o níquel. Este material ofrece una mayor dureza y resistencia al desgaste que el acero rápido, lo que lo hace adecuado para el mecanizado de PMC con cargas moderadas. La estructura del metal duro permite mantener un filo afilado durante periodos más extensos, reduciendo la frecuencia de cambios de herramienta. No obstante, la presencia de fibras de alta dureza puede provocar una fractura por impacto o un desgaste abrasivo significativo en la matriz de aglutinante, especialmente si la velocidad de corte no se optimiza correctamente para la composición específica del compuesto.
Carburos y Nitruros
Los materiales basados en carburos y nitruros ofrecen propiedades intermedias entre el metal duro y el diamante policristalino, proporcionando una excelente combinación de dureza y tenacidad. Los nitruros, como el nitruro de boro cúbico (CBN) o los nitruros cerámicos, son particularmente útiles cuando se requiere resistencia a altas temperaturas generadas durante el corte. Estos materiales presentan una menor afinidad química con los componentes de la matriz polimérica, lo que puede reducir la adherencia de material y mejorar la calidad superficial. Su aplicación es común en procesos donde la estabilidad térmica y la resistencia a la oxidación son críticas para mantener la precisión del mecanizado.
Diamante policristalino (PCD)
El diamante policristalino (PCD) es considerado el material de herramienta más resistente a la abrasión para el mecanizado de materiales compuestos. Esta superioridad se debe a su estructura, compuesta por partículas de diamante sinterizadas con un aglutinante metálico, que confiere una dureza excepcional y una resistencia al desgaste superior a la de las fibras de refuerzo. El PCD permite velocidades de corte más altas y tiempos de vida de herramienta extendidos, lo que resulta en una mayor eficiencia en la producción. La matriz de aglutinante ayuda a disipar el calor y a soportar las tensiones mecánicas, mientras que las partículas de diamante mantienen el filo afilado frente a la abrasión continua de las fibras. Esta tecnología es esencial para mitigar el desgaste abrasivo y asegurar la geometría final de las piezas diseñadas en aplicaciones de alta precisión.
¿Qué métodos de mecanizado especial existen para compuestos?
Los métodos de mecanizado especial para materiales compuestos de matriz polimérica (PMC) surgen como alternativas necesarias para mitigar las limitaciones del mecanizado convencional, especialmente frente a la anisotropía y el desgaste abrasivo de las fibras. Entre las técnicas más relevantes se encuentran el chorro de agua y el mecanizado por láser, cada una con características distintivas que influyen en la precisión, la integridad térmica y la eficiencia del proceso.
Mecanizado por chorro de agua
El chorro de agua es un proceso de corte sin contacto que utiliza un flujo de agua a alta presión para erosionar el material. Según los datos verificados, este método opera a presiones superiores a 410 MPa, lo que permite un corte limpio incluso en capas múltiples de compuestos. El diámetro del chorro varía entre 0.8 y 7.6 mm, lo que ofrece flexibilidad según el espesor y la complejidad geométrica de la pieza.
Una ventaja significativa del chorro de agua es su capacidad de enfriamiento natural, ya que el propio fluido actúa como refrigerante, reduciendo la zona afectada por el calor (ZAC) en comparación con el mecanizado por láser. Esto es crucial en materiales compuestos, donde el sobrecalentamiento puede degradar la matriz polimérica. Sin embargo, el método presenta desventajas notables, como el ruido generado por la alta presión y el riesgo de delaminación si no se optimizan los parámetros de avance y presión.
| Aspecto | Ventaja | Desventaja |
|---|---|---|
| Enfriamiento | Refrigeración natural mediante el flujo de agua | Posible humedad residual en la matriz polimérica |
| Precisión | Corte limpio con mínima zona afectada por calor | Dependencia de la presión y velocidad de avance |
| Flexibilidad | Adecuado para geometrías complejas y múltiples capas | Riesgo de delaminación en bordes |
| Ruido | Menor que en mecanizado por ultrasonidos | Mayor que en corte por láser |
Mecanizado por láser
El mecanizado por láser es otro método sin contacto que ofrece alta precisión, con desviaciones inferiores a 0.1 mm. Este proceso utiliza un haz de luz concentrada para fundir o vaporizar el material, lo que permite cortes muy definidos. Se suele emplear aire como gas de protección para expulsar los residuos y minimizar la oxidación de la superficie cortada.
Aunque el láser ofrece una excelente precisión y velocidad, su principal desventaja radica en la generación de calor, que puede afectar la matriz polimérica si no se controla adecuadamente. Esto puede provocar la formación de una zona afectada por el calor (ZAC), donde las propiedades mecánicas del compuesto pueden verse alteradas. Por ello, su aplicación requiere una cuidadosa selección de parámetros como la potencia del láser y la velocidad de avance.
En resumen, tanto el chorro de agua como el láser son métodos efectivos para el mecanizado de materiales compuestos, cada uno con ventajas y desventajas que deben considerarse según las características específicas del material y los requisitos de la pieza final.
Tecnologías avanzadas: Ultrasonidos y Electroquímica
Mecanizado por ultrasonidos
El mecanizado por ultrasonidos es una técnica especial empleada para el procesamiento de materiales compuestos de matriz polimérica (PMC), particularmente útil cuando se requiere precisión en geometrías complejas. Este método opera con frecuencias de 20000 Hz, lo que permite una acción de corte eficiente mediante la vibración de alta frecuencia transmitida a la herramienta de corte. La velocidad de avance característica en este proceso es de 1000 mm/s, lo que contribuye a una relación equilibrada entre la velocidad de producción y la calidad superficial de la pieza mecanizada.
Los componentes del equipo de mecanizado por ultrasonidos incluyen un generador de frecuencia, un transductor que convierte la energía eléctrica en vibraciones mecánicas, un amplificador (cuerno) y la herramienta de corte propiamente dicha. Esta configuración permite alcanzar tolerancias dimensionales precisas de +/- 0.0125 mm, lo que resulta ventajoso para las piezas de PMC donde la anisotropía puede afectar la estabilidad dimensional. Sin embargo, la profundidad máxima de mecanizado está limitada a 25 mm, debido a la atenuación de la onda ultrasónica a medida que penetra en el material compuesto.
Mecanizado electroquímico
El mecanizado por chispa electroquímica representa otra tecnología avanzada para el corte de materiales compuestos. Este proceso utiliza electrolitos específicos, como soluciones de cloruro sódico (NaCl) o hidróxido sódico (NaOH), para facilitar la eliminación de material mediante reacciones electroquímicas controladas. La distancia entre el ánodo y el cátodo se mantiene en 50 mm para optimizar el flujo del electrolito y la eficiencia del proceso de eliminación de material.
Se emplean dos tipos principales de electrodos en este método: electrodos de forma, que permiten obtener geometrías complejas mediante la inmersión del electrodo en la pieza, y electrodos de hilo, que son adecuados para cortes más lineales y precisos. Los factores críticos que influyen en la calidad del mecanizado incluyen el voltaje aplicado, que determina la intensidad del campo eléctrico, y la tensión del hilo en el caso de los electrodos de hilo, que afecta directamente a la estabilidad del proceso y a la rectitud del corte realizado en los materiales compuestos.
Ejercicios resueltos
Ejercicio 1: Selección de herramienta para apilamiento híbrido
Un ingeniero debe seleccionar la herramienta óptima para el mecanizado de un apilamiento híbrido de 20 mm de espesor, compuesto por fibras de carbono (CFRP) y titanio. El desafío principal es la diferencia de dureza y la naturaleza abrasiva de las fibras.
Según los datos verificados, las fibras de carbono ejercen un desgaste abrasivo significativo sobre la herramienta. Para mitigar este efecto, se recomienda el uso de herramientas de diamante policristalino (PCD). El titanio, aunque menos abrasivo que el carbono, tiende a la adherencia térmica.
Solución: Se selecciona una herramienta de punta PCD. La justificación técnica se basa en la capacidad del diamante para resistir la abrasión de las fibras de carbono en las primeras capas del apilamiento, mientras que la matriz polimérica permite el uso de altas velocidades de corte para reducir el tiempo de exposición térmica sobre el titanio subyacente. El grosor total de 20 mm sugiere un mecanizado en dos etapas o el uso de un avellanado profundo para asegurar la rigidez del taladro.
Ejercicio 2: Selección de método de corte: Acabado vs. Velocidad
Se requiere cortar una placa de material compuesto de matriz polimérica (PMC). Se deben evaluar dos escenarios basados en las características de los métodos especiales disponibles.
Escenario A: Prioridad en la velocidad de producción. Se considera el uso de un chorro de agua a presiones superiores a 410 MPa. Este método permite un corte rápido con mínima zona afectada por el calor (HAZ), ideal para mantener las propiedades mecánicas de la matriz polimérica. Sin embargo, puede dejar un acabado superficial ligeramente rugoso debido a la impacción de las gotas.
Escenario B: Prioridad en el acabado superficial preciso. Se evalúa el mecanizado por ultrasonidos a frecuencias de 20000 Hz. Este método utiliza vibraciones de alta frecuencia para reducir la fuerza de corte y mejorar la fluidez del material. Es particularmente efectivo para obtener un acabado superficial superior en materiales compuestos anisotrópicos, aunque la velocidad de avance puede ser menor que la del chorro de agua.
Selección: Si el proyecto exige un acabado superficial crítico para la unión con otros componentes, se selecciona el método de ultrasonidos a 20000 Hz. Si la prioridad es la eficiencia en línea de producción y el acabado secundario es aceptable, se opta por el chorro de agua a >410 MPa.
