Definición y concepto
El mecanizado electroquímico se define técnicamente como un proceso de eliminación de material basado en la disolución anódica de la pieza de trabajo. Este fenómeno ocurre cuando la pieza está expuesta a una corriente rápida de electrolito, lo que provoca que los átomos del material se liberen en forma de iones y pasen a la solución. La naturaleza fundamental de este procedimiento es desgalvanoplástica, lo que significa que actúa como el inverso directo del proceso de galvanoplastia o electrodeposición convencional. Mientras que en la galvanoplastia el material se añade a la superficie mediante reducción catódica, en el mecanizado electroquímico el material se quita mediante oxidación anódica.
Configuración electrodo-electrolito
Para que el proceso funcione correctamente, la configuración eléctrica de los componentes es crítica. La herramienta de mecanizado actúa como el cátodo, mientras que la pieza que se está procesando funciona como el ánodo. Es un requisito indispensable que tanto la herramienta como la pieza sean conductores eléctricos eficientes para permitir el flujo de corriente continua necesaria para la reacción. Esta disposición asegura que la corriente fluya a través del electrolito que llena el espacio entre ambos elementos.
El electrolito cumple una doble función esencial en este sistema. Por un lado, sirve como medio conductor iónico que cierra el circuito eléctrico entre el ánodo y el cátodo. Por otro lado, su flujo continuo es responsable de arrastrar los lodos formados durante la disolución. Estos lodos, compuestos principalmente por óxidos metálicos y burbujas de gas, deben ser eliminados rápidamente para evitar cortocircuitos y garantizar una superficie de acabado uniforme. Los lodos son conducidos hasta un filtro de decantación, donde se separan del electrolito para su posterior reutilización o eliminación, manteniendo así la pureza y la conductividad de la solución.
La precisión del mecanizado depende en gran medida del control de estos parámetros físicos y químicos. La interacción entre la corriente eléctrica, la velocidad del flujo del electrolito y la distancia entre los electrodos determina la tasa de eliminación de material y la calidad superficial resultante. Este mecanismo permite procesar materiales conductores con una mínima tensión mecánica aplicada sobre la pieza, lo que lo distingue de otros métodos de mecanizado tradicionales.
¿Cómo funciona el proceso de mecanizado electroquímico?
El mecanizado electroquímico opera bajo un principio fundamental de disolución anódica, donde el material de la pieza se elimina mediante una corriente rápida de electrolito. Este proceso se define técnicamente como desgalvanoplástico, lo que implica una inversión de roles respecto a la galvanoplastia tradicional: la pieza de trabajo actúa como el ánodo y la herramienta como el cátodo. Para que este mecanismo sea efectivo, tanto la pieza como la herramienta deben ser eléctricamente conductoras, permitiendo el paso de la corriente necesaria para la reacción química.
Configuración de electrodos y avance

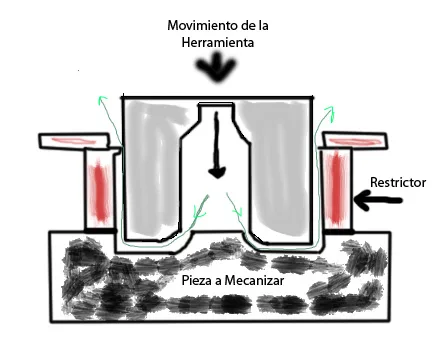

La conexión eléctrica es crítica para el proceso. La herramienta se conecta al polo negativo (cátodo) y la pieza al polo positivo (ánodo). Durante la operación, la herramienta realiza un avance constante hacia la pieza. Este movimiento no es arbitrario, sino que debe estar cuidadosamente adaptado a la velocidad de disolución del material anódico. Si el avance es demasiado rápido, los electrodos pueden entrar en contacto físico; si es demasiado lento, la eficiencia del proceso disminuye debido a la sobre-disolución del material.
Control del intersticio y flujo de electrolito
Un parámetro operativo esencial es el mantenimiento de un intersticio preciso entre los electrodos. Este espacio debe mantenerse en un rango de 0,07 a 0,75 mm. Este margen es crucial por dos razones principales: en primer lugar, evita los cortocircuitos eléctricos que podrían dañar tanto la herramienta como la pieza; en segundo lugar, permite un flujo óptimo del electrolito a través de la zona de trabajo.
Actúa como conductor iónico para cerrar el circuito eléctrico y, simultáneamente, sirve como medio de transporte para los residuos generados durante la descomposición del metal. Estos residuos, a menudo denominados lodos, son arrastrados por la corriente rápida del electrolito hacia un sistema de filtración, específicamente un filtro de decantación. Este mecanismo de arrastre asegura que los productos de la reacción no se acumulen en el intersticio, lo cual podría alterar la forma de la herramienta o la pieza y afectar la calidad superficial del acabado.
La precisión del proceso depende directamente de la estabilidad de este intersticio y de la eficiencia del flujo del electrolito para eliminar los subproductos de la disolución anódica.
Características técnicas y parámetros operativos
| Parámetro | Rango / Valor |
|---|---|
| Tensión aplicada | Continua, 6 a 35 V |
| Intensidad | 10 a 10.000 A |
| Densidad de corriente | 2,3 a 3,1 A/mm² |
| Volumen Equivalente Mecánico (VEM) | 1,5 a 2,0 cm³/min/1.000 A |
| Velocidad de penetración | Hasta más de 2,5 mm/min |
Herramienta y electrolito
La herramienta actúa como el cátodo y debe presentar una inercia química relativa para minimizar su propia disolución durante el proceso. Los materiales empleados incluyen cobre, latón, acero inoxidable, grafito recubierto y aleaciones de wolframio-cobre. La selección depende de la conductividad eléctrica y de la resistencia al desgaste anódico en el entorno electrolítico específico.
El electrolito consiste en soluciones de sales inorgánicas, comúnmente cloruro sódico (NaCl), cloruro potásico (KCl) o nitrato sódico (NaNO3). Estas soluciones se mantienen a temperaturas entre 30 y 50 °C para optimizar la conductividad y la viscosidad. El flujo del electrolito es crítico para el arrastre de los lodos de disolución hacia un filtro de decantación, con velocidades de flujo que oscilan entre 15 y 60 m/s y presiones operativas de aproximadamente 15 bares. Este flujo rápido asegura la renovación constante del medio en el intersticio, manteniendo la estabilidad del proceso.
Características de la pieza
La pieza de trabajo funciona como el ánodo y debe ser eléctricamente conductora. Este proceso es especialmente ventajoso para metales de gran dureza, ya que la eliminación de material ocurre por disolución anódica más que por deformación plástica o corte mecánico tradicional. Una ventaja técnica significativa es que la superficie resultante permanece libre de tensiones residuales y sin alteración cristalográfica, lo que mejora la fatiga del material. Además, el acabado final suele ser libre de rebabas, reduciendo la necesidad de operaciones posteriores de acabado superficial.
Aplicaciones industriales y precisión dimensional
El mecanizado electroquímico destaca en entornos industriales donde la dureza del material y la integridad superficial son críticos. Al ser un proceso desgalvanoplástico, la eliminación de material ocurre mediante disolución anódica, lo que permite procesar aleaciones metálicas conductoras con características geométricas complejas. Esta técnica es especialmente valiosa cuando se requieren superficies libres de tensiones residuales, un factor determinante en componentes sometidos a fatiga cíclica o cargas térmicas intensas. La naturaleza del proceso asegura que la estructura cristalina superficial no se vea alterada por el calor generado por fricción, típico del mecanizado mecánico tradicional.
Precisión dimensional y tolerancias
La precisión en el mecanizado electroquímico depende directamente del control del intersticio entre los electrodos. Se utiliza un espacio de 0,07 a 0,75 mm entre la pieza (ánodo) y la herramienta (cátodo) para evitar cortocircuitos y garantizar un flujo uniforme del electrolito. Este control espacial, combinado con parámetros eléctricos estables, permite alcanzar tolerancias de ±0,025 mm en trabajos de alta precisión. La tensión aplicada, que varía de 6 a 35 V en corriente continua, junto con intensidades que pueden oscilar entre 10 y 10.000 A, influye directamente en la velocidad de desbaste y la definición del perfil final. La estabilidad de estos parámetros es esencial para mantener la consistencia dimensional en lotes de producción.
Variantes específicas de aplicación
Existen variantes especializadas que aprovechan las características del proceso para fines específicos. El pulido electroquímico se emplea para suavizar superficies, eliminando microirregularidades mediante la disolución preferencial de las zonas más salientes. El taladro electroquímico permite crear orificios en materiales muy duros o en láminas finas con mínima fuerza de penetración, ideal para componentes aeroespaciales o de precisión mecánica. El rectificado electroquímico combina la acción del electrolito con partículas abrasivas, ofreciendo una combinación de acabado superficial y precisión dimensional. Estas variantes requieren el uso de electrolitos específicos, generalmente soluciones de sales inorgánicas como NaCl, KCl o NaNO3, mantenidas a temperaturas de 30-50 °C y presiones de hasta 15 bares para optimizar el arrastre de lodos hacia el filtro de decantación.
¿Cuáles son las variantes del mecanizado electroquímico?
El mecanizado electroquímico presenta diversas modalidades adaptadas a necesidades específicas de acabado, geometría y materiales. Estas variantes modifican parámetros como la velocidad de avance, la naturaleza del electrolito o la configuración del electrodo para optimizar el proceso de disolución anódica.
Pulido electroquímico
Esta variante se caracteriza por la ausencia de avance significativo de la herramienta, lo que permite obtener un acabado superficial de alta calidad. Se operan con velocidades y densidades de corriente menores en comparación con el proceso estándar. El resultado es un acabado fino con una rugosidad media (Ra) que oscila entre 0,25 y 0,30 µm, ideal para piezas que requieren precisión estética y funcional en su superficie.
Taladro electroquímico
El taladrado electroquímico es particularmente efectivo para la creación de agujeros pequeños y complejos. Este proceso emplea voltajes elevados y electrolitos de carácter ácido para mejorar la conductividad y la velocidad de disolución. La herramienta consiste en un tubo de vidrio estirado que contiene un electrodo interior, manteniendo un intersticio reducido de 0,03 a 0,06 mm entre el cátodo y la pieza. Permite el mecanizado simultáneo de múltiples orificios, logrando diámetros que van desde 0,1 hasta 0,75 mm en materiales difíciles como el níquel y el cobalto.
Rectificado electroquímico
En el rectificado electroquímico, el electrodo toma la forma de una muela compuesta por abrasivo de diamante natural unido mediante un aglomerante metálico. Es crucial el aislamiento eléctrico de las partes metálicas de la muela para garantizar que la corriente pase únicamente por los granos de diamante conductores. Esta técnica es especialmente valiosa para el afilado de herramientas de corte fabricadas con metal duro, donde la precisión y la eliminación controlada de material son fundamentales.
Desbarbado electroquímico
El desbarbado utiliza un tambor rotatorio aislado que contiene dos electrodos y esferas de grafito cargadas eléctricamente. El principio se basa en la eliminación preferente de las rebabas debido a la mayor densidad de corriente que se concentra en estos bordes salientes. Este método permite un acabado limpio y eficiente sin necesidad de un contacto mecánico agresivo, preservando la integridad de la pieza principal.
Ejercicios resueltos
Ejercicio 1: Cálculo de la densidad de corriente
Se requiere determinar la densidad de corriente en un proceso de mecanizado electroquímico donde se aplica una intensidad de 10.000 A sobre un área efectiva del ánodo de 3.000 mm². Este cálculo es fundamental para verificar si el parámetro cae dentro del rango operativo estándar de 2,3 a 3,1 A/mm².
La fórmula para la densidad de corriente (J) es la relación entre la intensidad (I) y el área (A):
J = I ASustituyendo los valores verificados:
J = 10000 3000 = 3.33 A/mm²El resultado de 3,33 A/mm² supera ligeramente el límite superior de 3,1 A/mm² indicado en los parámetros operativos, lo que sugiere la necesidad de ajustar el intersticio o la velocidad de avance para evitar sobrecalentamiento o cortocircuitos en el rango de 0,07 a 0,75 mm.
Ejercicio 2: Análisis de velocidad de penetración
En el mecanizado de una aleación dura, se observa una velocidad de penetración de 2,0 mm/min. Se debe comparar este valor con el límite máximo de eficiencia de 2,5 mm/min para determinar la eficiencia del proceso.
La comparación se realiza mediante la relación directa:
V real medida < V máx teóricaAl ser 2,0 mm/min menor que 2,5 mm/min, el proceso opera dentro de los límites de estabilidad. Esto indica que la disolución anódica es eficiente y que el arrastre de lodos por el electrolito hacia el filtro de decantación no está saturado, manteniendo la integridad de la herramienta cátodo y la pieza ánodo.
Ejercicio 3: Selección de electrolito y condiciones
Para un proceso de pulido electroquímico que requiere una temperatura de trabajo de 40 °C y una presión de bombeo de 15 bares, se debe seleccionar el electrolito adecuado entre NaCl, KCl y NaNO₃.
Los criterios de selección se basan en los rangos verificados:
- Temperatura: 30-50 °C (40 °C está dentro del rango).
- Presión: 15 bares (valor límite superior verificado).
El cloruro de sodio (NaCl) es adecuado para altas conductividades a 40 °C, mientras que el nitrato de sodio (NaNO₃) ofrece mayor estabilidad en presiones elevadas. Dado que la presión es de 15 bares, el uso de NaCl requiere un control estricto del intersticio (0,07 mm) para evitar la formación de burbujas de gas que puedan alterar la tensión continua de 6 a 35 V. Por tanto, la selección depende de la conductividad específica requerida, pero ambos electrolitos son técnicamente viables dentro de los parámetros de 30-50 °C y 15 bares.
