Microscopía electrónica de transmisión de alta resolución

Definición y concepto

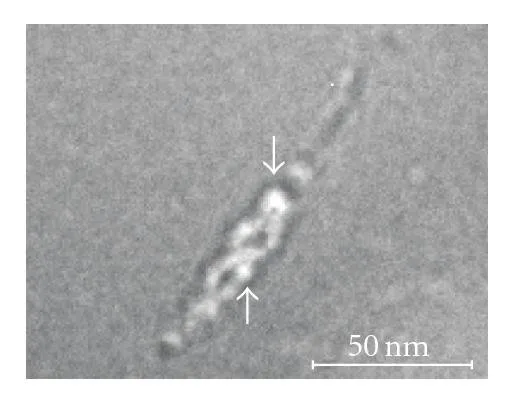

La microscopía electrónica de transmisión de alta resolución (HRTEM) constituye una técnica avanzada de imagen diseñada específicamente para visualizar la estructura cristalográfica de las muestras a escala atómica. A diferencia de las técnicas de microscopía electrónica convencionales, la HRTEM aprovecha las propiedades ondulatorias de los electrones para generar imágenes que revelan la disposición periódica de los átomos dentro de una red cristalina. Esta capacidad de resolución extrema convierte a la HRTEM en una herramienta fundamental e insustituible en la investigación de materiales, particularmente en el estudio detallado de nanoestructuras de materiales cristalinos como los semiconductores y los metales, donde la disposición atómica determina propiedades físicas y electrónicas críticas.

Resolución y correctores de aberración

El rendimiento de la HRTEM se cuantifica mediante su poder de resolución, que define la distancia mínima entre dos puntos distinguibles en la imagen. En la actualidad, la resolución estándar alcanzable por defecto con los microscopios electrónicos de transmisión modernos es de 0,8 Å (0,08 nm). Sin embargo, para explotar plenamente esta capacidad de resolución directa y superar las limitaciones ópticas inherentes a las lentes electromagnicas, es necesario emplear dispositivos especializados conocidos como correctores de aberración.

El uso de correctores para la aberración esférica permite corregir las desviaciones de los haces de electrones que pasan por los bordes de las lentes, mejorando significativamente la nitidez de la imagen. Además del desarrollo de nuevos correctores para la aberración esférica, la corrección de la aberración cromática también juega un papel crucial en la optimización de la calidad de la imagen. Mediante la implementación de estos avances tecnológicos en la corrección de aberraciones, es posible alcanzar resoluciones máximas de hasta 0,5 Å (0,05 nm). A estas escalas diminutas, la HRTEM permite obtener imágenes nítidas de átomos individuales y detectar defectos cristalinos puntuales, ofreciendo una visión casi directa de la red atómica.

Cristalografía de electrones y reconstrucción 3D

Aunque las imágenes de HRTEM proporcionan información detallada sobre la disposición atómica, es fundamental tener en cuenta que las estructuras cristalinas son inherentemente tridimensionales. Una sola imagen de HRTEM representa esencialmente una proyección bidimensional de la red atómica a lo largo del eje del haz de electrones. Por lo tanto, para obtener una comprensión completa de la arquitectura atómica, a menudo es necesario combinar varias vistas del mismo cristal, tomadas desde ángulos de incidencia diferentes.

Este proceso de integración de múltiples proyecciones para construir un mapa tridimensional de la distribución atómica se conoce como cristalografía de electrones. Esta técnica complementaria a la HRTEM permite desentrañar la complejidad espacial de los defectos, las interfaces y la periodicidad de la red en tres dimensiones, superando las limitaciones de la proyección plana y ofreciendo una representación más fiel de la estructura interna del material estudiado.

¿Cómo se forma la imagen en HRTEM?

La formación de imagen en la microscopía electrónica de transmisión de alta resolución (HRTEM) se fundamenta en principios físicos distintos a los de la microscopía óptica convencional. El contraste no surge principalmente de la absorción de electrones, sino de la interferencia de ondas de electrones, un fenómeno conocido como contraste de fase. Esta característica permite visualizar la estructura cristalográfica de la muestra a escala atómica, revelando detalles finos que de otro modo permanecerían ocultos.

Contraste de fase y la aproximación débil objeto fase

Para interpretar correctamente las imágenes de HRTEM, es esencial comprender la diferencia entre el contraste de amplitud y el contraste de fase. Mientras que el contraste de amplitud depende de la dispersión inelástica y la absorción de los electrones por parte de la muestra, el contraste de fase resulta de las diferencias en la longitud de la trayectoria óptica que recorren los electrones al atravesar la muestra. La aproximación débil objeto fase (WPOA) es un modelo teórico clave que simplifica esta interacción. Según este enfoque, la función de onda de los electrones que emergen de la muestra puede describirse como una onda plana modulada por un factor de fase, lo que facilita el análisis matemático de la formación de imagen.

Interacción con los núcleos atómicos y difracción de Bragg

Los electrones interactúan principalmente con los núcleos atómicos y la nube electrónica de los átomos en la muestra. Estas interacciones provocan la difracción de los haces de electrones, siguiendo las leyes de la difracción de Bragg. La difracción de Bragg es fundamental para la formación de la imagen, ya que permite que los haces de electrones dispersados interfieran entre sí, creando un patrón de contraste que refleja la disposición atómica de la muestra. Este proceso es crucial para obtener imágenes de átomos individuales y defectos cristalinos, aprovechando la alta resolución de la técnica.

Limitaciones en la representación directa de columnas atómicas

A pesar de su alta resolución, la imagen obtenida en HRTEM no es una representación directa y simple de las columnas atómicas de la muestra. La interpretación de estas imágenes está influenciada por la función de transferencia de contraste (CTF) y las aberraciones de las lentes del microscopio. La CTF describe cómo el microscopio modifica la información de fase y amplitud de la muestra, mientras que las aberraciones, como la aberración esférica y la aberración cromática, introducen distorsiones adicionales. Estas no linealidades y aberraciones requieren el uso de métodos específicos de desenfoque, como los de Scherzer, Gabor y Lichte, para optimizar la imagen y facilitar su interpretación precisa.

Función de transferencia de contraste

La función de transferencia de contraste (CTF) es el parámetro fundamental que determina cómo la microscopía electrónica de transmisión de alta resolución traduce la estructura atómica de la muestra en una imagen observable. Esta función describe la relación matemática entre el potencial electrostático de la muestra y la intensidad registrada en el plano de la imagen, actuando como un filtro que modifica las frecuencias espaciales de la red cristalina. La interpretación correcta de las imágenes HRTEM depende críticamente de comprender cómo la CTF atenúa o invierte el contraste en diferentes escalas de longitud, lo cual es esencial para distinguir entre átomos individuales y defectos cristalinos.

Composición matemática de la CTF

Según el modelo establecido por Williams y Carter, la CTF se expresa como el producto de tres componentes principales: la función de apertura, la función envolvente y la función de aberración. Esta formulación permite cuantificar el impacto de las lentes magnéticas y los ajustes ópticos sobre la calidad de la imagen. La función de apertura actúa como un filtro paso bajo, limitando las frecuencias espaciales máximas que pueden contribuir a la imagen, lo que define el límite teórico de resolución. Sin embargo, en la práctica, la resolución efectiva está determinada por la interacción de las tres funciones.

La función de aberración, a menudo denotada por la función chi, incorpora los efectos de las aberraciones de las lentes, siendo la aberración esférica la más significativa en los microscopios convencionales. Esta función introduce oscilaciones en la transferencia de contraste, lo que significa que ciertas frecuencias se transmiten con un signo positivo mientras que otras se invierten. La función envolvente, por su parte, considera factores como la coherencia temporal y espacial de la fuente de electrones, así como la estabilidad mecánica del microscopio, atenuando gradualmente el contraste a medida que aumenta la frecuencia espacial.

Influencia del desenfoque y métodos de optimización

El desenfoque es una variable crítica que afecta directamente a la CTF y, por ende, a la interpretación de la imagen. Ajustar el desenfoque permite optimizar la transferencia de contraste para rangos específicos de frecuencias, facilitando la visualización de detalles atómicos. Existen métodos específicos de desenfoque diseñados para mejorar la claridad de la imagen, como los enfoques de Scherzer, Gabor y Lichte. Estos métodos buscan maximizar la amplitud de la primera onda de la CTF o alinear los máximos de transferencia con las frecuencias características de la red cristalina.

La aplicación correcta de estos métodos de desenfoque es esencial para superar las limitaciones impuestas por las aberraciones de las lentes y la función de apertura. Al optimizar estos parámetros, los investigadores pueden obtener imágenes más fieles a la estructura cristalográfica real, permitiendo el análisis detallado de nanoestructuras en materiales como semiconductores y metales. Esta optimización es particularmente importante cuando se utilizan correctores de aberración para alcanzar resoluciones de 0,5 Å, donde los efectos de la CTF se vuelven más pronunciados y complejos.

Aberraciones y límite de información

La calidad de la imagen en la microscopía electrónica de transmisión de alta resolución (HRTEM) está fundamentalmente limitada por las aberraciones intrínsecas del sistema de lentes electrónicas. Estas imperfecciones ópticas distorsionan la onda de electrones que atraviesa la muestra, modificando el contraste de fase y determinando la fidelidad con que se reproduce la estructura atómica. Las dos fuentes principales de aberración son la aberración esférica y la aberración cromática, cada una con efectos distintivos sobre la función de transferencia de contraste (CTF).

Aberración esférica y cromática

La aberración esférica, denotada como Cs, es tradicionalmente la limitación dominante en los microscopios electrónicos convencionales. Surge porque los electrones que pasan por los bordes externos de la lente convergen en un punto focal más cercano al objetivo que aquellos que pasan por el eje óptico central. Esto introduce un desfase no lineal en la onda electrónica, lo que provoca que el contraste de la imagen oscile con la frecuencia espacial. Sin corrección, la aberración esférica limita severamente la resolución, ya que más allá de cierta frecuencia, el contraste se invierte o se anula, dificultando la interpretación directa de la posición atómica.

La aberración cromática, representada como Cc, resulta de la variación en la longitud de onda de los electrones incidentes. Esta variación se debe principalmente a la inestabilidad de la tensión de aceleración del microscopio y a la pérdida de energía de los electrones al interactuar con la muestra (dispersión inelástica). La aberración cromática actúa como un factor de desenfoque adicional que reduce la coherencia de la onda, afectando especialmente a muestras más gruesas o a aquellos experimentos donde la estabilidad energética es crítica.

Funciones envolventes y límite de información

El impacto combinado de estas aberraciones se modela mediante funciones envolventes que modulan la función de transferencia de contraste. Existen dos componentes principales: la envolvente espacial y la envolvente temporal. La envolvente espacial depende de la coherencia espacial de la fuente de electrones y de la aberración esférica. Describe cómo decae la amplitud de las frecuencias espaciales altas a medida que se alejan del eje óptico. Por otro lado, la envolvente temporal está ligada a la coherencia temporal de la fuente, determinada por la aberración cromática y la estabilidad de la tensión de aceleración. Esta envolvente refleja la pérdida de contraste debido a las fluctuaciones de energía de los electrones a lo largo del tiempo de exposición.

El producto de estas envolventes define el límite de información del microscopio, que es la máxima frecuencia espacial que puede ser transmitida con una señal significativa sobre el ruido de fondo. Este límite no debe confundirse estrictamente con el límite de resolución, aunque están íntimamente relacionados. El límite de información indica hasta qué punto los detalles finos de la muestra pueden ser discernidos, incluso si su contraste es bajo o invertido debido a la CTF.

Evolución tecnológica y objetivos de resolución

El avance en la corrección de estas aberraciones ha permitido superar límites históricos. En 2006, los microscopios electrónicos de transmisión más avanzados ya lograban un límite de información por debajo de 1 Å, gracias al uso de correctores de aberración esférica (Cs) que reducían significativamente el desfase no lineal. Estos dispositivos ópticos permiten ajustar la trayectoria de los electrones para que converjan más precisamente en el punto focal, mejorando la coherencia espacial y ampliando el rango de frecuencias útiles en la imagen.

El proyecto TEAM (Tiered Array of Electron Microscopes) estableció un objetivo ambicioso de alcanzar una resolución de 0,5 Å. Para lograr este nivel de detalle, fue necesario corregir no solo la aberración esférica, sino también la aberración cromática, así como otras aberraciones de orden superior. La combinación de correctores de Cs y Cc permite que los electrones mantengan su coherencia tanto espacial como temporal, lo que resulta esencial para visualizar átomos individuales y defectos cristalinos con alta fidelidad. Esta mejora en el límite de información ha transformado la HRTEM en una herramienta indispensable para la caracterización de nanoestructuras en semiconductores, metales y otros materiales cristalinos, facilitando la cristalografía de electrones y el análisis tridimensional de la estructura atómica.

¿Qué es el desenfoque óptimo en HRTEM?

La interpretación de las imágenes en microscopía electrónica de transmisión de alta resolución (HRTEM) depende críticamente de la función de transferencia de contraste (CTF) y de las aberraciones de las lentes. El contraste surge de la interferencia de ondas de electrones, conocido como contraste de fase, en lugar de la simple absorción. Este fenómeno implica que la relación de fase entre las ondas de electrones transmitidas a través de la muestra determina la intensidad final de la imagen, lo que requiere un análisis cuidadoso para evitar interpretaciones erróneas de la estructura cristalográfica a escala atómica.

El enfoque de Gauss y sus limitaciones

En el enfoque de Gauss, el desenfoque es cero. Aunque parece intuitivo, este enfoque presenta problemas significativos de interpretación debido a la naturaleza oscilatoria de la función de transferencia de contraste. Sin un desenfoque óptimo, las altas frecuencias espaciales pueden sufrir inversiones de contraste, lo que dificulta la distinción clara entre átomos individuales y defectos cristalinos. Por lo tanto, seleccionar un desenfoque adecuado es esencial para optimizar la claridad y la precisión de la imagen.

Métodos de desenfoque óptimo

Existen varios métodos establecidos para lograr un desenfoque óptimo en HRTEM, cada uno con sus propias ventajas y aplicaciones específicas. Los métodos más comunes incluyen los enfoques de Scherzer, Gabor y Lichte. Estos métodos buscan maximizar la transmisión de información de las altas frecuencias espaciales, mejorando así la resolución y la claridad de la imagen.

Tipo de Desenfoque	Fórmula Básica	Propósito
Scherzer	Δz=12Cs	Maximiza la transmisión de información de las altas frecuencias espaciales, proporcionando una imagen clara de la estructura atómica.
Gabor	Δz=1−22Cs	Optimiza el contraste para muestras delgadas, mejorando la visibilidad de detalles finos.
Lichte	Δz=14Cs	Mejora la resolución en muestras con mayor grosor, compensando las aberraciones adicionales.

La elección del método de desenfoque adecuado depende de las características específicas de la muestra y de los objetivos del análisis. Cada método ofrece ventajas distintas que pueden ser aprovechadas para obtener imágenes más precisas y detalladas de la estructura cristalográfica a escala atómica.

Métodos de reconstrucción de la onda de salida

La interpretación precisa de las imágenes en microscopía electrónica de transmisión de alta resolución requiere recuperar la onda de salida ϕe(x,U) a partir de la intensidad registrada en la pantalla o detector. Dado que la imagen es esencialmente una medida de intensidad, la información de fase, crucial para el contraste de fase, se pierde parcialmente durante la formación de la imagen. Para superar esta limitación y alcanzar el límite de información del microscopio, se emplean métodos específicos de reconstrucción que permiten desentrañar los efectos de la función de transferencia de contraste y las aberraciones de las lentes.

Holografía de electrones

La holografía de electrones es una técnica que permite recuperar tanto la amplitud como la fase de la onda de salida. Este método se basa en dividir el haz de electrones en dos componentes: una onda de referencia y una onda que ha interactuado con la muestra. Al superponer estas dos ondas en el plano de imagen, se genera un patrón de interferencia conocido como holograma. La onda de referencia, que a menudo atraviesa una región relativamente vacía o un cristal delgado, sirve como estándar de fase. Al analizar el patrón de interferencia resultante, es posible extraer la información de fase de la onda de la muestra con gran precisión. Este enfoque es particularmente útil para estudiar campos eléctricos y magnéticos en la muestra, así como para mejorar la resolución más allá de los límites impuestos por las aberraciones simples.

Método de serie focal

El método de serie focal, también conocido como técnica de múltiples desenfoques, implica la adquisición de varias imágenes de la misma área de la muestra con diferentes valores de desenfoque. Cada imagen contiene información diferente sobre la función de transferencia de contraste, ya que el desenfoque afecta a cómo se transmiten las distintas frecuencias espaciales de la onda de electrones. Al combinar estas imágenes mediante algoritmos de reconstrucción, es posible recuperar la onda de salida con mayor fidelidad. Este método permite optimizar la imagen al seleccionar los desenfoques óptimos, como los métodos de Scherzer, Gabor y Lichte, que ayudan a maximizar la transmisión de contraste en rangos específicos de frecuencias. La serie focal es especialmente valiosa cuando se busca alcanzar el límite de información del microscopio, permitiendo una interpretación más precisa de la estructura cristalográfica a escala atómica.

Estos métodos de reconstrucción son fundamentales para aprovechar al máximo la capacidad de la microscopía electrónica de transmisión de alta resolución. Al recuperar la onda de salida, se puede obtener una visión más completa y precisa de la estructura de los materiales, facilitando el estudio de nanoestructuras, defectos cristalinos y átomos individuales. La combinación de estas técnicas con el uso de correctores de aberración permite alcanzar resoluciones de hasta 0,5 Å, abriendo nuevas posibilidades en la caracterización de materiales cristalinos y no cristalinos.

Ejercicios resueltos

Aplicación práctica: Cálculo de parámetros óptimos

La interpretación cuantitativa de las imágenes de alta resolución requiere el cálculo preciso de los parámetros de la función de transferencia de contraste. A continuación, se presentan ejercicios resueltos que ilustran la aplicación de las fórmulas fundamentales para la determinación del desenfoque y la resolución espacial, utilizando los datos proporcionados en la documentación técnica.

Ejercicio 1: Cálculo del desenfoque de Scherzer

Se solicita determinar el desenfoque óptimo de Scherzer (ΔzS) para un microscopio electrónico de transmisión modelo CM300. Los parámetros del sistema son una aberración esférica (Cs) de 0,6 mm y una longitud de onda electrónica (λ) de 1,97 pm, correspondiente a un voltaje acelerador de 300 keV.

La fórmula para el desenfoque de Scherzer es:

Δ z S = − 4 3 C s λ

Sustituyendo los valores dados:

Δ z S = − 4 3 ⋅ 0.6 ⋅ 1.97 ≈ − 41.25 nm

El desenfoque de Scherzer resultante es de -41.25 nm. Este valor indica la distancia focal óptima para maximizar la fase lineal de la función de transferencia de contraste.

Ejercicio 2: Determinación de la resolución de punto

Para el mismo caso anterior, se calcula la resolución de punto (dp), que representa la distancia mínima entre dos puntos distinguibles bajo condiciones de desenfoque de Scherzer. La fórmula asociada es:

d p = 0.67 ( C s λ 3 ) 1 / 4

Aplicando los valores de Cs=0.6 mm y λ=1.97 pm:

d p = 0.67 ( 0.6 ⋅ 1.97 3 ) 1 / 4 ≈ 6.1 nm − 1

El resultado indica una resolución de punto de 6.1 nm⁻¹, lo que permite evaluar la capacidad del microscopio para distinguir detalles finos en la estructura cristalográfica.

Ejercicio 3: Cálculo del desenfoque de Lichte

Finalmente, se determina el desenfoque de Lichte, un método alternativo para optimizar la imagen en función del límite de información. Se asume un límite de información de 0,8 Å.

Δ z L = − 1 2 d 2

Donde d es el límite de información. Sustituyendo d=0.8 Å (que equivale a 0.08 nm):

Δ z L = − 1 2 ⋅ 0.08 2 = − 1 2 ⋅ 0.0064 = − 1 0.0128 ≈ − 272 nm

El desenfoque de Lichte calculado es de -272 nm. Este valor es útil para ajustar el enfoque cuando se busca maximizar la información en rangos específicos de frecuencias espaciales, complementando el enfoque de Scherzer.
