Definición y concepto
La perforación bautista de pozos se define como una técnica de extracción de agua subterránea caracterizada por su simplicidad operativa y su bajo costo económico. Este método fue desarrollado por el misionero bautista estadounidense Terry Waller, quien diseñó el sistema específicamente para ser aplicado por campesinos pobres en países en vías de desarrollo. La naturaleza de esta tecnología reside en su accesibilidad, eliminando la necesidad de maquinaria pesada y compleja infraestructura logística que suelen requerir los métodos convencionales de perforación.
Características técnicas y materiales
El sistema utiliza materiales estándar y ampliamente disponibles en los mercados locales, lo que facilita su implementación sin depender de cadenas de suministro internacionales complejas. Los componentes principales incluyen tuberías de PVC y hierro galvanizado, materiales seleccionados por su durabilidad y facilidad de manipulación manual. Esta selección de materiales contribuye significativamente a la reducción de costos, permitiendo que un equipo completo tenga un costo aproximado de 150 dólares. Esta cifra representa una fracción mínima del costo de las perforaciones tradicionales, haciendo viable el acceso al agua para comunidades con recursos limitados.
En cuanto a su capacidad técnica, el método permite realizar perforaciones de hasta 100 m de profundidad en condiciones favorables del terreno. Esta profundidad es suficiente para alcanzar acuíferos superficiales y medios en muchas regiones tropicales y subtropicales donde habita la población objetivo. La técnica se basa en la acción manual de los operadores, quienes utilizan herramientas básicas para avanzar en el subsuelo, lo que convierte el proceso en una actividad de empoderamiento comunitario donde los propios beneficiarios participan activamente en la construcción de su fuente de agua.
El enfoque de la perforación bautista no es solo técnico, sino también social. Al ser un método manual sencillo, permite que la tecnología sea apropiada por las comunidades rurales, reduciendo la dependencia de expertos externos y fomentando la sostenibilidad del mantenimiento de los pozos a largo plazo. Esta característica es fundamental en el contexto de los países en vías de desarrollo, donde la continuidad del servicio de agua depende en gran medida de la capacidad de gestión local.
Historia y origen
El método de perforación bautista de pozos, conocido internacionalmente como perforación Waller, surgió de la necesidad de ofrecer una solución hídrica accesible para las comunidades rurales más desfavorecidas en países en vías de desarrollo. Este sistema fue desarrollado por Terry Waller, un misionero bautista estadounidense que combinó su experiencia técnica con una profunda observación de las condiciones locales en África y América Latina. Waller identificó que los métodos tradicionales de perforación, aunque efectivos, eran a menudo demasiado costosos o complejos para ser adoptados por campesinos pobres sin el apoyo continuo de grandes ONGs o gobiernos. Su objetivo era democratizar el acceso al agua subterránea mediante un proceso que pudiera ser ejecutado con herramientas simples y materiales de fácil adquisición.
Desarrollo en África y Bolivia
Los primeros ensayos y refinamientos del método tuvieron lugar en diversos contextos geográficos, destacando su aplicación inicial en África, donde la capa freática a menudo requería una profundidad considerable para alcanzar una calidad de agua aceptable. Waller observó que las técnicas manuales existentes, como el uso de palas o barrenos simples, se volvían ineficientes al superar los 10 o 15 metros de profundidad. Fue en este entorno donde comenzó a experimentar con la adaptación de principios de perforaciones comerciales mecanizadas, simplificando la mecánica para que pudiera ser operada por equipos de dos o tres personas. Posteriormente, el método se trasladó a Bolivia, donde las condiciones del suelo y la topografía variada permitieron validar la versatilidad del sistema. En Bolivia, la técnica demostró ser particularmente útil en zonas andinas y de llanura, consolidándose como una herramienta clave para el abastecimiento de agua potable en comunidades aisladas.
Adaptación de principios comerciales
La innovación central de Waller no fue la invención de una nueva herramienta desde cero, sino la ingeniosa adaptación de la mecánica de los taladros comerciales de rotación directa. En la perforación comercial, un motor gira una varilla que transmite el movimiento a la broca en el fondo del pozo. Waller simplificado este concepto para uso manual: utilizó una tubería de PVC como varilla de perforación principal, conectada a una manivela simple. Al girar la manivela, la fricción entre la tubería y el suelo, junto con el peso de la columna de tuberías, permite avanzar la perforación. Este principio permite alcanzar profundidades de hasta 100 metros en condiciones favorables, algo impensable con métodos puramente empíricos anteriores. El uso de materiales estándar, como tuberías de PVC y hierro galvanizado, redujo el costo del equipo completo a aproximadamente 150 dólares, una fracción del precio de los equipos mecanizados tradicionales. Esta reducción de costos, combinada con la sencillez técnica, permitió que el método se expandiera rápidamente, transformando la gestión del agua en numerosas comunidades rurales al convertir el proceso de perforación en una tarea accesible y sostenible localmente.
¿Qué tipos de suelos son adecuados para este método?
La eficacia del método de perforación bautista depende críticamente de la geología subterránea. Este sistema manual, diseñado para ser aplicado por campesinos en países en vías de desarrollo, no es universalmente aplicable a todo tipo de estratos. El éxito de la perforación, que puede alcanzar hasta 100 m de profundidad en condiciones favorables, requiere que el terreno ofrezca una resistencia mecánica adecuada para ser atravesado por herramientas simples, pero no tan dura como para requerir maquinaria pesada o perforación rotativa convencional.
Suelos y formaciones geológicas adecuadas
El método funciona óptimamente en suelos sueltos o consolidados de manera ligera. Los tipos de terrenos que permiten una perforación exitosa incluyen suelos francos, que ofrecen un equilibrio entre arena y arcilla, facilitando la estabilidad del pozo sin obstruir excesivamente el avance. Los suelos arenosos son ideales debido a su permeabilidad y baja cohesión, permitiendo que la broca manual penetre con relativa facilidad. También son adecuados los suelos arcillosos aluviales, siempre que no presenten una plasticidad extrema que cause el colapso inmediato de las paredes del pozo.
Además de los suelos sueltos, el método puede abordar formaciones rocosas blandas. La piedra suave, los conglomerados livianos y las cenizas volcánicas son materiales que pueden ser fracturados o desplazados mediante el impacto manual del equipo. Ciertas rocas calcáreas, dependiendo de su grado de consolidación y porosidad, también pueden ser perforadas, especialmente si están agrietadas o presentan estratos horizontales que facilitan el avance de la tubería de PVC o hierro galvanizado.
Formaciones geológicas inadecuadas
Existen límites claros más allá de los cuales el método manual se vuelve ineficaz o incluso imposible sin modificaciones costosas. La roca ígnea dura, como el basalto y el granito, presenta una resistencia compresiva superior a la fuerza que puede ejercer un equipo de perforación manual estándar. Estos materiales requieren perforación rotativa con brocas de diamante o percusión hidráulica, lo que elimina la ventaja de bajo costo del sistema.
Otros terrenos problemáticos incluyen el cascajo, que consiste en piedras sueltas de gran tamaño que pueden bloquear la tubería o causar el colapso del revestimiento si no se usa un filtro adecuado. La piedra bolón, característica de ciertas regiones tropicales y compuesta por grandes bloques de roca incrustada en la tierra, representa un obstáculo significativo, ya que las herramientas manuales suelen tener dificultades para fracturar o desplazar estos bloques irregulares sin maquinaria auxiliar.
| Tipo de Suelo / Roca | Idoneidad para Perforación Bautista | Observaciones Técnicas |
|---|---|---|
| Suelos francos | Adecuado | Equilibrio entre permeabilidad y estabilidad. |
| Suelos arenosos | Adecuado | Baja resistencia al avance de la broca. |
| Arcillas aluviales | Adecuado | Requiere cuidado para evitar colapsos por plasticidad. |
| Piedra suave | Adecuado | Puede ser fracturada con impacto manual. |
| Conglomerados livianos | Adecuado | Permite el avance si los granos no son excesivamente duros. |
| Cenizas volcánicas | Adecuado | Estratos porosos y relativamente blandos. |
| Rocas calcáreas (ciertas) | Adecuado | Depende de la consolidación y grietas existentes. |
| Basalto | Inadecuado | Roca ígnea dura; requiere maquinaria pesada. |
| Granito | Inadecuado | Alta resistencia compresiva para herramientas manuales. |
| Cascajo | Inadecuado | Piedras sueltas grandes que bloquean o colapsan el pozo. |
| Piedra bolón | Inadecuado | Bloques irregulares difíciles de desplazar manualmente. |
La selección del sitio debe incluir una evaluación preliminar del subsuelo, a menudo mediante sondeos simples o el análisis de pozos vecinos, para asegurar que los materiales encontrados estén dentro del rango de capacidad del equipo de aproximadamente 150 dólares. Ignorar estas limitaciones geológicas puede resultar en pozos abandonados o en la necesidad de costosas correcciones posteriores.
Especificaciones técnicas y equipo
| Componente | Especificación Técnica | Material / Tipo |
|---|---|---|
| Broca de perforación | Diámetro de 1¼″ (32 mm) | Acero / Hierro |
| Tubo principal | Longitud de 3 m | Hierro galvanizado |
| Extensiones del pozo | SDR 26, Cédula 40 u 80 | Tubería de PVC |
| Caballete de elevación | Estructura de soporte manual | Madera o Bambú |
| Sistema de tracción | Mecanismo de subida/bajada | Soga y polea |
Descripción del equipo y materiales

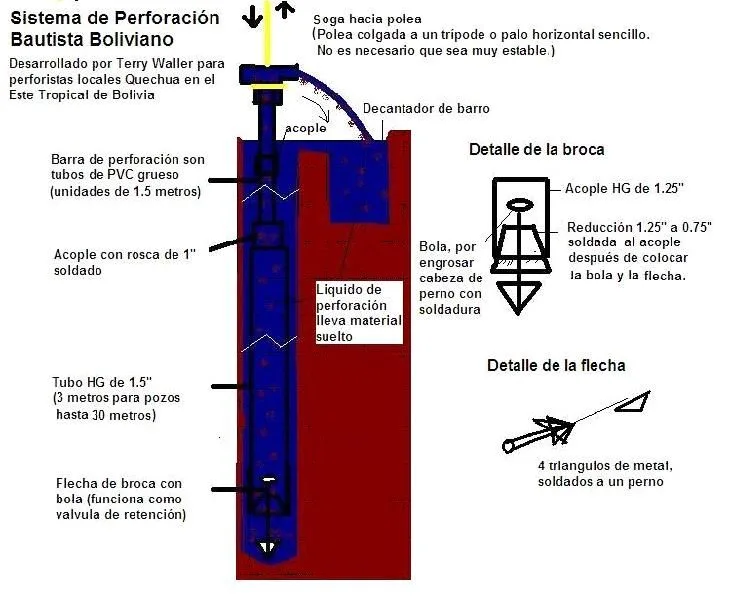

El método de perforación bautista se caracteriza por su simplicidad técnica y la accesibilidad de sus componentes. El equipo básico incluye una broca de perforación con un diámetro estándar de 1¼″ (32 mm), diseñada para atravesar estratos superficiales y medios. El tubo principal de perforación mide 3 metros de longitud y está fabricado en hierro galvanizado, lo que proporciona la resistencia necesaria para soportar el peso de la columna de tubería y la fricción del suelo. Para las extensiones profundas del pozo, se utilizan tuberías de PVC con especificaciones técnicas como SDR 26, Cédula 40 o Cédula 80, seleccionadas según la presión y la profundidad requeridas.
El sistema de elevación es mecánico y manual, compuesto por un caballete construido con materiales locales como madera o bambú. Este caballete sostiene una soga y una polea, permitiendo a los operarios subir y bajar la columna de perforación con esfuerzo físico moderado. La ausencia de motores o generadores eléctricos reduce significativamente el costo operativo y facilita el mantenimiento en zonas rurales.
Proceso de perforación y estabilización
La técnica implica un proceso continuo de impacto y rotación. La broca cuenta con una válvula de retención que permite el paso del agua subterránea hacia el interior de la tubería mientras evita que el suelo colapse hacia arriba durante la subida de la herramienta. Este mecanismo es crucial para mantener la claridad del agua y la eficiencia del flujo.
Para la estabilización de las paredes del pozo, se utiliza lodo, generalmente una mezcla de agua y arcilla o suelo local. El lodo ejerce presión sobre los estratos circundantes, evitando el colapso de las paredes durante la perforación y ayudando a sellar las grietas. Este método manual permite alcanzar profundidades de hasta 100 metros en condiciones geológicas favorables, proporcionando una solución sostenible y de bajo costo para el acceso al agua en comunidades en vías de desarrollo.
¿Cómo se realiza el proceso de perforación paso a paso?
Procedimiento de perforación por percusión
El método de perforación bautista se fundamenta en un proceso mecánico manual de bajo costo, diseñado para ser ejecutado por campesinos en países en vías de desarrollo. La técnica no requiere maquinaria pesada compleja, sino el uso de materiales estándar como tuberías de PVC y hierro galvanizado, lo que reduce el costo del equipo completo a aproximadamente 150 dólares. El núcleo del proceso es la acción de percusión, donde los operadores levantan y dejan caer una barra de perforación sobre el fondo del pozo. Este movimiento repetitivo rompe las capas del subsuelo, creando un camino para el agua subterránea.
Gestión del lodo y lavado al revés
Durante la perforación, el material del subsuelo queda suspendido en el lodo. Para mantener la claridad del camino de perforación y evitar el atascamiento, se realiza un bombeo constante. Este paso es crítico para la eficiencia del método, ya que permite la evacuación del lodo mediante un proceso de lavado al revés. Al extender la barra de perforación progresivamente, el lodo es impulsado hacia la superficie, asegurando que las partículas de arena y arcilla no obstruyan la punta de la sonda. Este mecanismo de limpieza continua permite mantener la estabilidad del pozo durante la fase inicial de excavación.
Profundidades alcanzables y especificaciones técnicas
La profundidad máxima que puede alcanzar este método depende directamente de la resistencia de las tuberías utilizadas para revestir el pozo. Con tuberías de PVC de clase SDR 26, la profundidad máxima práctica es de hasta 30 metros. Esta limitación se debe a la resistencia estructural del plástico bajo la presión de la tierra y el agua. Sin embargo, al utilizar tuberías de hierro galvanizado de mayor resistencia, específicamente las de Cédula 40 o Cédula 80, la profundidad alcanzable aumenta significativamente, llegando hasta los 100 metros en condiciones favorables del terreno. Estas especificaciones técnicas permiten adaptar el método a diversas geologías, optimizando el costo-beneficio según la profundidad necesaria para encontrar el acuífero.
Tipos de brocas y adaptaciones
La eficacia del método de perforación bautista depende críticamente de la selección adecuada de la broca, la cual debe adaptarse a la estratigrafía del suelo para maximizar el caudal y minimizar el esfuerzo físico. Existen tres variantes principales de brocas diseñadas para diferentes condiciones geológicas, cada una con características mecánicas específicas que determinan su aplicación óptima.
Broca estándar de punta flexible
Esta es la configuración más común y versátil, diseñada principalmente para suelos sueltos y arcillosos. La broca cuenta con una punta flexible que permite una mayor maniobrabilidad al penetrar en capas donde la resistencia del suelo es moderada pero consistente. La flexibilidad ayuda a mantener la verticalidad del pozo y facilita la expulsión de los desechos de perforación hacia la superficie a través del tubo de PVC. Es la opción preferida en terrenos donde la cohesión del suelo es suficiente para evitar el colapso inmediato de las paredes del pozo, pero requiere un movimiento rítmico de subida y bajada del equipo para asegurar la progresión constante.
Broca de punta fija
Para estratos más desafiantes, como capas arenosas densas o rocosas, se utiliza la broca de punta fija. Esta variante ofrece mayor rigidez estructural, lo que permite concentrar la fuerza de impacto en un punto más definido. La punta fija es esencial cuando se necesita romper la cohesión de partículas más grandes o fracturar ligeras capas de roca que la broca flexible podría simplemente empujar sin penetrar eficientemente. Su uso requiere un mayor esfuerzo físico por parte del operario, pero garantiza una perforación más limpia y estable en terrenos donde la arenisca o la grava gruesa podrían desalinear una broca más blanda.
Broca abierta sin válvula (Sludging)
En condiciones extremas de arcilla pura o grava fina, se emplea la técnica de "sludging" o perforación abierta sin válvula. Esta broca carece de la válvula de retención estándar, permitiendo que el suelo entre y salga libremente del tubo durante el movimiento ascendente. Este método es particularmente útil cuando el suelo es tan plástico o denso que podría obstruir las válvulas convencionales, o cuando se busca extraer grandes volúmenes de material suelto rápidamente. La eficiencia de esta broca radica en su capacidad para "agarrar" el suelo por fricción y peso, haciendo que el proceso sea más directo, aunque a menudo requiere un vaciado más frecuente del tubo de perforación.
Costos y viabilidad económica
La viabilidad económica de la perforación bautista de pozos se fundamenta en la drástica reducción de los costos de inversión inicial y operativa en comparación con los métodos convencionales. El equipo completo necesario para realizar la perforación tiene un costo aproximado de 150 dólares, una cifra que lo hace accesible para comunidades con recursos limitados, especialmente en contextos de países en vías de desarrollo. Esta estructura de costos permite que la tecnología sea escalable y replicable sin depender de grandes subsidios estatales o inversiones de capital intensivo.
Estructura de costos por unidad de profundidad
El modelo de costos se desglosa en una tasa aproximada de 2.5 dólares por metro de profundidad alcanzada. Este indicador financiero es crucial para la planificación de proyectos hídricos a pequeña escala, ya que permite a las comunidades estimar el presupuesto necesario con un alto grado de precisión. La relación lineal entre el costo y la profundidad facilita la toma de decisiones sobre la viabilidad del pozo en función del nivel freático local y la calidad del agua subterránea.
La eficiencia económica no se limita únicamente al costo del equipo de perforación, sino que abarca el ciclo de vida completo del pozo. Al utilizar materiales estándar como tuberías de PVC y hierro galvanizado, se reduce la dependencia de componentes especializados que suelen encarecer la instalación y el mantenimiento. Estos materiales son ampliamente disponibles en ferreterías locales y talleres de soldadura, lo que acorta los tiempos de abastecimiento y reduce los costos logísticos asociados al transporte de insumos desde centros urbanos lejanos.
Autosuficiencia y dependencia de la cadena de suministro local
Un aspecto determinante de la viabilidad económica es la independencia que otorga a los usuarios finales. Al no requerir maquinaria pesada ni técnicos especializados de fuera de la región, las comunidades pueden gestionar el proceso de perforación con mano de obra local. Esto genera un efecto multiplicador en la economía local, ya que el dinero invertido en el pozo circula dentro de la comunidad a través de la compra de materiales y servicios de talleres cercanos.
La capacidad de utilizar insumos de ferreterías y talleres de soldadura locales elimina las barreras de entrada relacionadas con la cadena de suministro global. En muchos casos, los retrasos en la entrega de equipos importados pueden paralizar proyectos de agua potable; la perforación bautista mitiga este riesgo al depender de una red de proveedores accesibles y de respuesta rápida. Esta característica hace que el método sea particularmente adecuado para regiones con infraestructura vial deficiente o con acceso limitado a mercados internacionales.
La combinación de bajo costo inicial, previsibilidad en el gasto por metro y acceso a materiales locales convierte a la perforación bautista en una solución sostenible desde el punto de vista financiero. Las comunidades pueden realizar reparaciones y ampliaciones con recursos propios, reduciendo la necesidad de fondos externos para el mantenimiento a largo plazo. Esta autonomía económica es tan importante como la disponibilidad del agua misma para garantizar la sostenibilidad del proyecto hídrico.
Ampliación y mantenimiento del pozo
La ampliación del pozo es una fase crítica que determina la eficiencia del sistema de extracción y la durabilidad de la inversión inicial. Una vez alcanzada la profundidad deseada, que puede llegar hasta 100 metros en condiciones favorables según el método desarrollado por Terry Waller, se procede a instalar los componentes superiores del pozo. Esta etapa requiere precisión técnica para asegurar que el agua fluya correctamente hacia la superficie y que los equipos de bombeo funcionen sin obstrucciones.
Selección de diámetros de tubería
La parte superior del pozo debe ampliarse con tubos de mayor diámetro para acomodar el tipo de bomba seleccionada. Para sistemas simples de bombeo manual, como las bombas de mecate, se utilizan tubos de 3 pulgadas. Sin embargo, si se opta por bombas sumergibles eléctricas o de mayor capacidad, se requiere un diámetro mínimo de 4 pulgadas. En algunos casos, se emplean tubos de 5 pulgadas o más para permitir un mayor caudal o facilitar el mantenimiento futuro.
Estos tubos suelen ser de hierro galvanizado o PVC, materiales estándar del método bautista que equilibran resistencia y costo. El uso de materiales accesibles mantiene el costo total del equipo en aproximadamente 150 dólares, lo que hace viable su implementación por comunidades rurales con recursos limitados.
Profundidad de instalación y nivel freático
Es fundamental que la tubería de revestimiento llegue al menos 50 centímetros por debajo del nivel estático del agua subterránea. Esta medida garantiza que, incluso durante épocas de menor recarga acuífera, la bomba no aspire aire y mantenga un flujo constante. Si el tubo termina demasiado cerca de la superficie del agua, se produce la entrada de aire, lo que reduce la eficiencia del bombeo y puede dañar la bomba por sobrecalentamiento o cavitación.
La determinación del nivel freático se realiza mediante observación directa durante la perforación o mediante pruebas de bombeo iniciales. En zonas con estratos heterogéneos, puede ser necesario ajustar la profundidad final para asegurar que el pozo atraviese capas filtrantes adecuadas.
Mantenimiento autónomo por los usuarios
Una ventaja clave del método bautista es que permite el mantenimiento autónomo por parte de los usuarios finales. Al utilizar componentes estándar y de fácil acceso, las comunidades pueden realizar reparaciones básicas sin depender de técnicos especializados. Esto incluye la limpieza de la malla filtrante, el reemplazo de juntas de sellado y la sustitución de la bomba si es necesario.
La simplicidad del diseño fomenta la apropiación comunitaria del recurso hídrico. Los usuarios pueden inspeccionar visualmente el estado del pozo, medir el nivel de agua y detectar sedimentos en exceso. Esta autonomía reduce los costos operativos a largo plazo y aumenta la sostenibilidad del sistema, especialmente en países en vías de desarrollo donde el acceso a servicios técnicos puede ser intermitente.
La capacitación básica en el manejo de herramientas y la interpretación de señales del pozo es suficiente para mantener el sistema funcional durante años. Este enfoque empodera a las comunidades rurales y contribuye a la seguridad hídrica mediante soluciones adaptadas a sus capacidades técnicas y económicas.
