Pozo minero

Definición y concepto

Un pozo minero constituye una infraestructura fundamental dentro de la ingeniería de minas subterráneas. Se define técnicamente como la labor de acceso que conecta la superficie con el yacimiento ubicado por debajo del nivel del fondo del valle. Esta estructura permite el ingreso y la comunicación entre el exterior y las distintas galerías y cámaras subterráneas, actuando como el eje central de la operación minera. Su existencia es indispensable cuando la topografía del terreno exige descender más allá de la cota natural del valle para alcanzar el mineral útil.

Clasificación geométrica: verticales e inclinados

La configuración geométrica del pozo determina en gran medida los sistemas de transporte y ventilación empleados. Existen dos tipos principales de pozos mineros: los verticales y los inclinados. Los pozos verticales se caracterizan por seguir una trayectoria perpendicular al suelo, lo que facilita el uso de sistemas de elevación por gravedad y tensión de cable. Por otro lado, los pozos inclinados siguen una pendiente fija respecto a la horizontal. En la terminología técnica minera, estos últimos también se denominan comúnmente como «planos», «planos inclinados» o simplemente «planos». La elección entre una orientación vertical o inclinada depende de factores geológicos, la profundidad del yacimiento y los requerimientos de flujo de aire y transporte de mineral.

Uso metonímico del término

En el lenguaje minero, es frecuente observar el uso del término «pozo» por metonimia. En este contexto lingüístico, se denomina «pozo» no solo a la estructura física de acceso, sino a toda la mina subterránea cuyo acceso principal se realiza a través de dicha infraestructura. Así, cuando se habla de un «pozo de carbón» o un «pozo de oro», se hace referencia al complejo minero completo, abarcando las labores subterráneas, la planta de superficie y los servicios asociados, identificando a todo el sistema por su elemento de entrada más distintivo. Este uso refleja la importancia central que el pozo tiene en la identidad y operación de la mina.

¿Cuáles son las funciones de un pozo minero?

Los pozos mineros cumplen funciones operativas esenciales para el funcionamiento de las minas subterráneas. Estas labores de acceso permiten la conexión directa entre la superficie y los yacimientos situados por debajo del nivel del fondo del valle. Las funciones principales incluyen la extracción del mineral, el transporte de personal y maquinaria, la ventilación del sistema y la conducción de diversos servicios técnicos.

Clasificación funcional: Pozos principales y auxiliares

Dentro de la ingeniería de minas subterráneas, es fundamental distinguir entre los pozos principales (también denominados maestros) y los pozos auxiliares. Esta distinción se basa en la carga operativa y la especialización de cada infraestructura. Los pozos principales suelen asumir la mayor parte del volumen de extracción de mineral y el transporte de personal. Por su parte, los pozos auxiliares complementan el sistema, dedicándose a funciones específicas como la ventilación adicional, la conducción de servicios o la extracción secundaria.

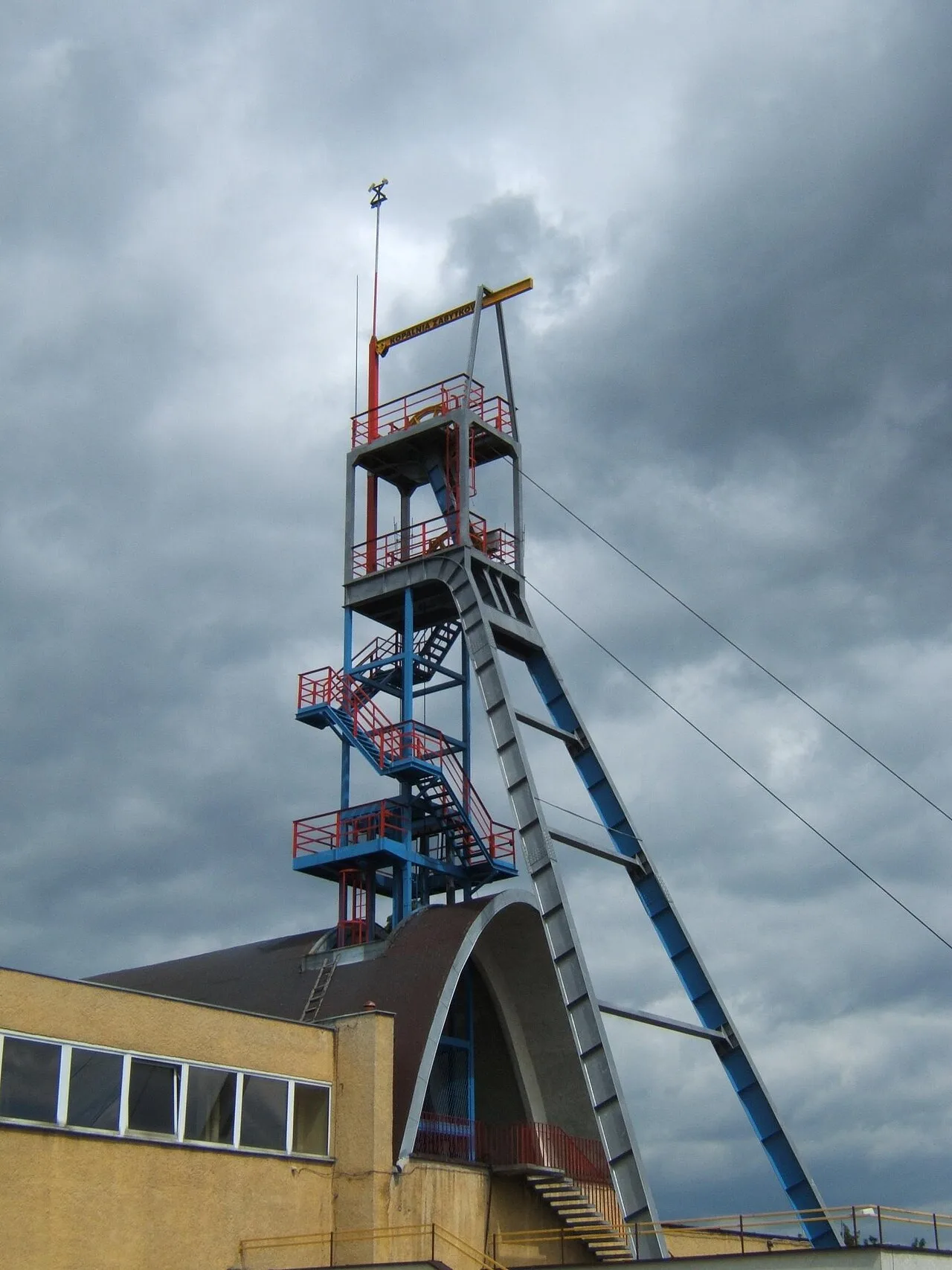

La extracción de mineral es una de las funciones más críticas. En los pozos verticales, esta tarea se realiza mediante jaulas o skips, que son accionados por cables y poleas ubicadas en el castillete. Los pozos inclinados, conocidos también como planos, utilizan sistemas diferentes, como cintas transportadoras o vagones movidos por cabrestante, para facilitar el movimiento del mineral hacia la superficie.

El transporte de personal y maquinaria es igualmente vital. Los pozos permiten la entrada y salida eficiente de trabajadores, equipos de mantenimiento y maquinaria pesada necesaria para las labores subterráneas. Esta función asegura la continuidad operativa y la seguridad del personal en las profundidades de la mina.

La ventilación es otra función esencial. Los pozos actúan como conductos naturales para la circulación del aire, permitiendo la entrada de aire fresco y la salida de aire viciado. Esto es crucial para mantener una atmósfera respirable y para controlar la temperatura y la humedad en las labores subterráneas.

Finalmente, la conducción de servicios incluye el paso de líneas de energía eléctrica, tuberías de aire comprimido, sistemas de desagüe y comunicaciones. Estos servicios son indispensables para el funcionamiento de la maquinaria y la eficiencia operativa de la mina subterránea.

Estructura y componentes de los pozos verticales

Estructura anatómica del pozo vertical

La configuración geométrica de los pozos verticales se define por una sección transversal predominantemente circular, una elección técnica que optimiza la distribución de las tensiones litostáticas y facilita la instalación de los sistemas de transporte. Esta cavidad se divide estructuralmente en tres zonas principales, cada una con una función específica en la estabilidad y operación de la mina. La zona superior, conocida como el brocal, corresponde a la porción del pozo que atraviesa las capas superficiales del terreno hasta alcanzar la roca madre estable. Esta sección requiere un revestimiento robusto, generalmente de hormigón armado, para proteger la entrada contra la infiltración de aguas subterráneas y el colapso de los estratos superiores.

Debajo del brocal se extiende la caña, que constituye el cuerpo principal del pozo. La caña abarca la mayor longitud vertical de la infraestructura y conecta la superficie con las distintas galerías de explotación. El revestimiento en esta zona puede variar según la naturaleza de la roca circundante, utilizando a menudo anillos de hormigón prefabricados o mampostería para garantizar la continuidad del túnel. Finalmente, la zona inferior se denomina caldera. Esta sección se ubica en la base del pozo, generalmente por debajo de la última galería de acceso, y sirve como cámara de maniobra para el descenso y ascenso de los vehículos de transporte, permitiendo la conexión con las vías férreas subterráneas.

Sistemas de transporte y maquinaria de extracción

El funcionamiento operativo de los pozos verticales depende de un sistema de elevación complejo que permite el movimiento eficiente de mineral, personal y maquinaria. El componente central es la máquina de extracción, una unidad mecánica potente que acciona los cables de acero a través de un sistema de poleas ubicadas en la parte superior del pozo. Estas poleas están soportadas por el castillete, una estructura de acero o hormigón que sobresale de la superficie y sostiene la carga dinámica del sistema de transporte.

Los vehículos utilizados para el descenso y ascenso se clasifican principalmente en jaulas y skips, cada uno diseñado para necesidades operativas distintas. Las jaulas son estructuras cerradas o semicerradas, ideales para el transporte de personal y maquinaria delicada, ofreciendo mayor estabilidad y espacio interior. Por otro lado, los skips son contenedores más simples, a menudo abiertos en la parte superior, optimizados para la extracción rápida de mineral en bruto, priorizando la capacidad de carga sobre la comodidad del viajero.

Para garantizar la estabilidad y el alineamiento de estos vehículos durante su recorrido vertical, se instalan guiaderas a lo largo de las paredes del pozo. Estas guías, que pueden ser de madera, acero o hormigón, mantienen las jaulas y los skips centrados, reduciendo el rozamiento y minimizando el desgaste de los cables y la estructura del castillete. Este sistema integrado permite una operación continua y segura, esencial para la productividad de las minas subterráneas de gran escala.

Operaciones de transporte y embarque

Las operaciones de transporte en los pozos mineros constituyen el eje logístico que conecta la superficie con las labores subterráneas. Dado que los pozos funcionan como infraestructuras de acceso para minas situadas por debajo del nivel del fondo del valle, la eficiencia en el embarque y desembarque determina la productividad general de la explotación. El diseño del pozo no es un túnel único, sino que se divide estructuralmente en varios compartimentos o cámaras internas. Esta segmentación permite la simultaneidad de funciones: un espacio está dedicado al transporte de mineral y personal, otro a la circulación de aire para la ventilación, y otros más alojan las escalas de emergencia, tuberías de agua, líneas eléctricas y sistemas de comunicación. Esta división es crítica para evitar interferencias entre el flujo de aire fresco necesario para la respiración de los trabajadores y el polvo o gases generados por el transporte.

Mecanismos de carga y descarga

La forma en que se cargan y descargan los vehículos de transporte depende directamente de la geometría del pozo. En los pozos verticales, el transporte se realiza mediante jaulas o skips. Las jaulas son estructuras abiertas o cerradas utilizadas principalmente para el transporte de personal y maquinaria, mientras que los skips son contenedores más robustos, a menudo con fondo móvil, diseñados específicamente para la extracción de mineral. Ambos sistemas son accionados por cables y poleas ubicados en el castillete, la estructura de soporte en la superficie. El proceso de embarque implica maniobras precisas de enganche y desenganche en las distintas plantas o niveles del pozo. La sincronización entre la velocidad de ascenso o descenso y el tiempo de carga es esencial para maximizar el rendimiento.

En contraste, los pozos inclinados, también conocidos como planos o planos inclinados, utilizan sistemas de transporte adaptados a su pendiente. En estos casos, es común el uso de cintas transportadoras para el flujo continuo de mineral o de vagones movidos por un cabrestante. La gravedad asiste en el descenso, mientras que el cabrestante proporciona la tracción necesaria para el ascenso. La carga en estos sistemas suele ser más continua y menos intermitente que en los pozos verticales, lo que influye en la elección del tipo de pozo según la naturaleza del yacimiento y la profundidad de la mina.

Integración con las galerías subterráneas

La conexión entre el pozo y el resto de la mina se realiza a través de galerías de acceso. Estas galerías permiten que el mineral extraído llegue a los puntos de carga del pozo y que el personal y la maquinaria puedan distribuirse por las distintas zonas de explotación. La comunicación entre la superficie y las profundidades se gestiona mediante sistemas de señalización y control ubicados en las plataformas de embarque. La eficiencia de estas operaciones requiere una coordinación constante entre los operadores de la máquina de elevación en el castillete y los trabajadores en las distintas plantas del pozo. Cualquier fallo en la sincronización puede resultar en atascos en el transporte o en retrasos en la ventilación, afectando directamente la seguridad y la productividad de la mina subterránea.

Pozos inclinados y sus características

Los pozos inclinados, también denominados planos inclinados o simplemente planos, constituyen una variante estructural fundamental dentro de la infraestructura de acceso a las minas subterráneas. Al igual que sus contrapartes verticales, estas labores cumplen funciones esenciales para la operación minera, incluyendo la extracción de mineral, el transporte de personal y maquinaria, la ventilación del yacimiento y la conducción de diversos servicios auxiliares desde la superficie hacia las profundidades del subsuelo.

Configuración geométrica y funcionalidad

La principal característica distintiva de los pozos inclinados radica en su ángulo de pendiente respecto a la horizontal, lo que permite un acceso más gradual a los niveles subterráneos situados por debajo del fondo del valle. Esta configuración geométrica ofrece ventajas operativas significativas, especialmente en la etapa de profundización del yacimiento, donde la necesidad de extender la labor hacia nuevos niveles se ve facilitada por la continuidad de la pendiente. El uso extendido de estos planos en la exploración y explotación permite una adaptación más flexible a la estratigrafía del mineral, reduciendo en algunos casos la complejidad de las conexiones entre niveles consecutivos.

Sistemas de transporte y limitaciones técnicas

El transporte en los pozos inclinados se realiza mediante sistemas específicos adaptados a la geometría de la labor. Las cintas transportadoras representan una solución eficiente para el movimiento continuo de mineral, aunque su implementación está sujeta a limitaciones de pendiente que dependen de las características del material transportado y de la tecnología de la banda. Estas restricciones angulares determinan la inclinación máxima admisible para garantizar la estabilidad del flujo de mineral y evitar el retroceso o la dispersión del producto durante su ascenso o descenso.

Alternativamente, los sistemas de vías y vagones accionados por cabrestante ofrecen una flexibilidad adicional en el transporte de personal, maquinaria y mineral. Este método utiliza rieles instalados a lo largo de la pendiente del pozo, donde los vagones son movidos por medio de cables operados por un cabrestante ubicado en la superficie o en niveles intermedios. La elección entre cintas transportadoras y sistemas de vagones depende de factores como la capacidad de producción requerida, la naturaleza del mineral, la profundidad de la mina y las condiciones geológicas específicas del yacimiento.

La selección del tipo de pozo, ya sea vertical o inclinado, así como del sistema de transporte asociado, constituye una decisión técnica crítica que influye directamente en la eficiencia operativa, los costos de capital y la sostenibilidad a largo plazo de la operación minera subterránea.

Nomenclatura y práctica en España

En la tradición minera española, la identificación de las infraestructuras de acceso subterráneo sigue convenciones históricas que combinan la onomástica local con la lógica operativa. La nomenclatura de los pozos mineros no es aleatoria; refleja una práctica consolidada que facilita la comunicación entre el personal técnico, los trabajadores y la administración de la mina, integrando el elemento de acceso dentro del contexto geográfico y cultural del yacimiento.

Convenciones de nombrado por población o santo

Es habitual en España que los pozos mineros lleven el nombre de la población más cercana o del santo patrón de la comarca o de la propia mina. Esta costumbre responde a una necesidad práctica de localización rápida y a una tradición cultural arraigada en las regiones mineras, como Asturias, León, Vizcaya o Andalucía. Al nombrar un pozo con el nombre de un santo, se establece un vínculo simbólico con la comunidad local, lo que facilita la identificación del acceso principal para los residentes y para los equipos de emergencia. Esta práctica no solo sirve para distinguir un pozo de otro, sino que también integra la infraestructura minera en el paisaje humano y religioso del entorno.

Numeralización en minas con múltiples accesos

Cuando una mina subterránea cuenta con varios pozos de acceso, es común utilizar una numeración para diferenciarlos. Esta numeración puede seguir un orden cronológico de apertura, una disposición geográfica o una jerarquía funcional dentro del sistema de extracción. La combinación de un nombre genérico (como el de la mina o el santo) con un número (por ejemplo, "Pozo San Juan 1" o "Pozo El Norte 2") permite una identificación precisa y sin ambigüedades. Este sistema es especialmente útil en grandes complejos mineros donde la eficiencia en la comunicación es crítica para la seguridad y la productividad. La numeración ayuda a organizar los registros técnicos, los planos de la mina y los informes de producción, asegurando que cada pozo sea referenciado de manera consistente en la documentación técnica y operativa.

Estas prácticas de nomenclatura y numeración son parte integral de la gestión de las minas subterráneas en España, reflejando tanto la herencia histórica como las necesidades técnicas modernas. Al mantener estas convenciones, la industria minera española preserva una identidad propia mientras asegura una operación eficiente y segura.

Ejercicios resueltos

Ejercicio 1: Identificación de componentes estructurales

Se presenta un esquema de acceso a una mina subterránea situada por debajo del nivel del fondo del valle. La estructura muestra una excavación vertical que conecta la superficie con las labores subterráneas. En la parte superior, se observa una estructura de soporte que alberga las poleas. Dentro de la excavación, dos contenedores ascienden y descienden mediante cables. El objetivo es identificar los componentes según la clasificación de infraestructuras mineras.

La infraestructura descrita corresponde a un pozo minero, definido como la labor de acceso desde la superficie para minas subterráneas bajo el nivel del fondo del valle. Al ser la excavación vertical, se clasifica específicamente como un pozo vertical. La estructura superior que soporta las poleas se identifica como el castillete. Los sistemas de transporte mencionados, accionados por cables y poleas en el castillete, son característicos de este tipo de pozo. Según las fuentes, los pozos verticales utilizan jaulas o skips para el transporte. Por lo tanto, los contenedores en el esquema representan jaulas o skips, dependiendo de si transportan personal o mineral, respectivamente. Esta configuración permite la extracción de mineral y el transporte de personal y maquinaria, cumpliendo con las funciones operativas básicas de un pozo vertical.

Ejercicio 2: Selección del sistema de transporte adecuado

Una mina subterránea requiere optimizar el transporte en su pozo vertical. Se deben seleccionar los sistemas de transporte adecuados para dos flujos distintos: el movimiento de personal hacia las labores profundas y la descarga continua de mineral extraído. Se debe determinar qué componente utilizar en cada caso basándose en las funciones operativas de los pozos verticales.

Para el transporte de personal en un pozo vertical, el sistema adecuado es la jaula. Las jaulas están diseñadas para alojar a los trabajadores y permiten paradas en diferentes niveles, facilitando el acceso a las distintas secciones de la mina. Este sistema es accionado por cables y poleas ubicadas en el castillete, asegurando un movimiento controlado y seguro para los ocupantes. Por otro lado, para la descarga continua de mineral, el componente indicado es el skip. Los skips son contenedores de mayor capacidad, optimizados para el transporte masivo de mineral desde la superficie hasta las labores subterráneas o viceversa. Ambos sistemas, jaulas y skips, son elementos típicos de los pozos verticales y permiten cumplir con las funciones de transporte de personal y extracción de mineral de manera eficiente. La selección correcta depende de la naturaleza de la carga: personal para jaulas y mineral para skips.

Ejercicio 3: Análisis de limitaciones en pozos inclinados

Se evalúa la viabilidad de utilizar una cinta transportadora en un pozo de acceso que presenta una inclinación significativa. El objetivo es determinar si este sistema de transporte es adecuado para un pozo inclinado, también conocido como plano o plano inclinado, y analizar sus características operativas en comparación con otros sistemas.

Los pozos inclinados, denominados también planos o planos inclinados, son una variante de las infraestructuras de acceso para minas subterráneas bajo el nivel del fondo del valle. Para el transporte en este tipo de pozos, las fuentes indican que se suelen utilizar cintas transportadoras o vagones movidos por cabrestante. La cinta transportadora es un sistema adecuado para el movimiento continuo de mineral en pendientes definidas. Sin embargo, su eficiencia y aplicación dependen de la pendiente específica del pozo inclinado. A diferencia de los pozos verticales que usan jaulas o skips con cables y poleas, los sistemas en pozos inclinados aprovechan la gravedad o la tracción mecánica del cabrestante para mover los vagones o la cinta. Por lo tanto, la selección de una cinta transportadora es coherente con la clasificación de pozo inclinado, siempre que la pendiente permita su operación óptima para la extracción de mineral, cumpliendo con las funciones operativas de transporte en este tipo de infraestructura minera.
