Resonancia mecánica: definición, ejemplos y aplicaciones

Resonancia es un fenómeno físico que ocurre cuando un sistema es sometido a una fuerza externa periódica cuya frecuencia coincide con una de las frecuencias naturales del sistema. Este fenómeno es fundamental en la ingeniería y la física, ya que puede provocar que las oscilaciones del sistema alcancen amplitudes máximas, lo que puede resultar tanto beneficioso como desastroso dependiendo del contexto.

La resonancia mecánica se observa en una amplia variedad de sistemas, desde estructuras simples como puentes y edificios hasta dispositivos más complejos como relojes de péndulo y circuitos eléctricos. Comprender este fenómeno es esencial para diseñar estructuras resistentes, optimizar el rendimiento de máquinas y evitar fallos catastróficos en ingeniería.

Definición y concepto

La resonancia mecánica se define como un fenómeno físico que se manifiesta cuando un cuerpo, dotado de la capacidad de vibrar, es sometido a la acción continua de una fuerza periódica externa. Este proceso ocurre específicamente cuando el periodo de vibración de dicha fuerza externa se aproxima al periodo de vibración característico del cuerpo en cuestión. En esta condición de coincidencia o cercanía temporal, el sistema responde de manera significativa, permitiendo que una fuerza relativamente pequeña, aplicada de forma repetida y sincronizada, genere un aumento sustancial en la amplitud de la oscilación del sistema.

El concepto central de la resonancia radica en la relación entre la frecuencia de la fuerza impulsora y la frecuencia natural del objeto. Cuando estos dos valores se alinean, la energía se transfiere eficientemente del agente externo al cuerpo vibrante. Esto significa que no es necesaria una fuerza masiva para provocar movimientos amplios; basta con que la fuerza sea periódica y su ritmo coincida con el ritmo intrínseco del cuerpo. Como resultado, la amplitud de la oscilación puede volverse muy grande, superando con creces la magnitud de la fuerza aplicada inicialmente.

Es fundamental comprender que este efecto se produce en cuerpos capaces de vibrar, es decir, sistemas que poseen una inercia y una elasticidad que les permiten almacenar y liberar energía cinética y potencial de manera cíclica. La resonancia no es exclusiva de los sistemas mecánicos simples, sino que es un principio universal que afecta a cualquier estructura o objeto que pueda oscilar. La precisión con la que el periodo de la fuerza externa se acerca al periodo característico del cuerpo determina la intensidad de la respuesta resonante.

La importancia de este concepto reside en su capacidad para amplificar movimientos. Una fuerza pequeña, si se aplica en el momento adecuado del ciclo de vibración, suma su efecto al movimiento existente, haciendo que la oscilación crezca progresivamente. Este principio explica por qué estructuras aparentemente sólidas pueden experimentar vibraciones intensas bajo la influencia de fuerzas periódicas moderadas, siempre que se cumpla la condición de cercanía entre los periodos de vibración.

¿Cómo funciona el fenómeno de resonancia?

El fenómeno de resonancia se fundamenta en la interacción dinámica entre un sistema capaz de vibrar y una fuerza externa periódica. Este mecanismo no depende de la magnitud absoluta de la fuerza aplicada, sino de la relación temporal entre la frecuencia de la fuerza externa y la frecuencia natural característica del cuerpo. Cuando el periodo de la fuerza externa se acerca al periodo de vibración propio del sistema, se establece una condición de sincronización que permite una transferencia de energía altamente eficiente.

Mecanismo de acumulación de energía

Una fuerza relativamente pequeña, si se aplica de forma repetida y en el momento adecuado del ciclo oscilatorio, puede generar un aumento progresivo de la amplitud de vibración. En cada ciclo, la fuerza externa realiza trabajo sobre el sistema, añadiendo energía cinética o potencial. Si la fase de la fuerza coincide con la dirección del movimiento del cuerpo, la energía se suma a la ya existente, haciendo que la amplitud del sistema oscilante se haga muy grande. Este proceso de acumulación explica cómo una excitación mínima puede provocar desplazamientos significativos en estructuras aparentemente rígidas.

Condición de resonancia y amplitud teórica

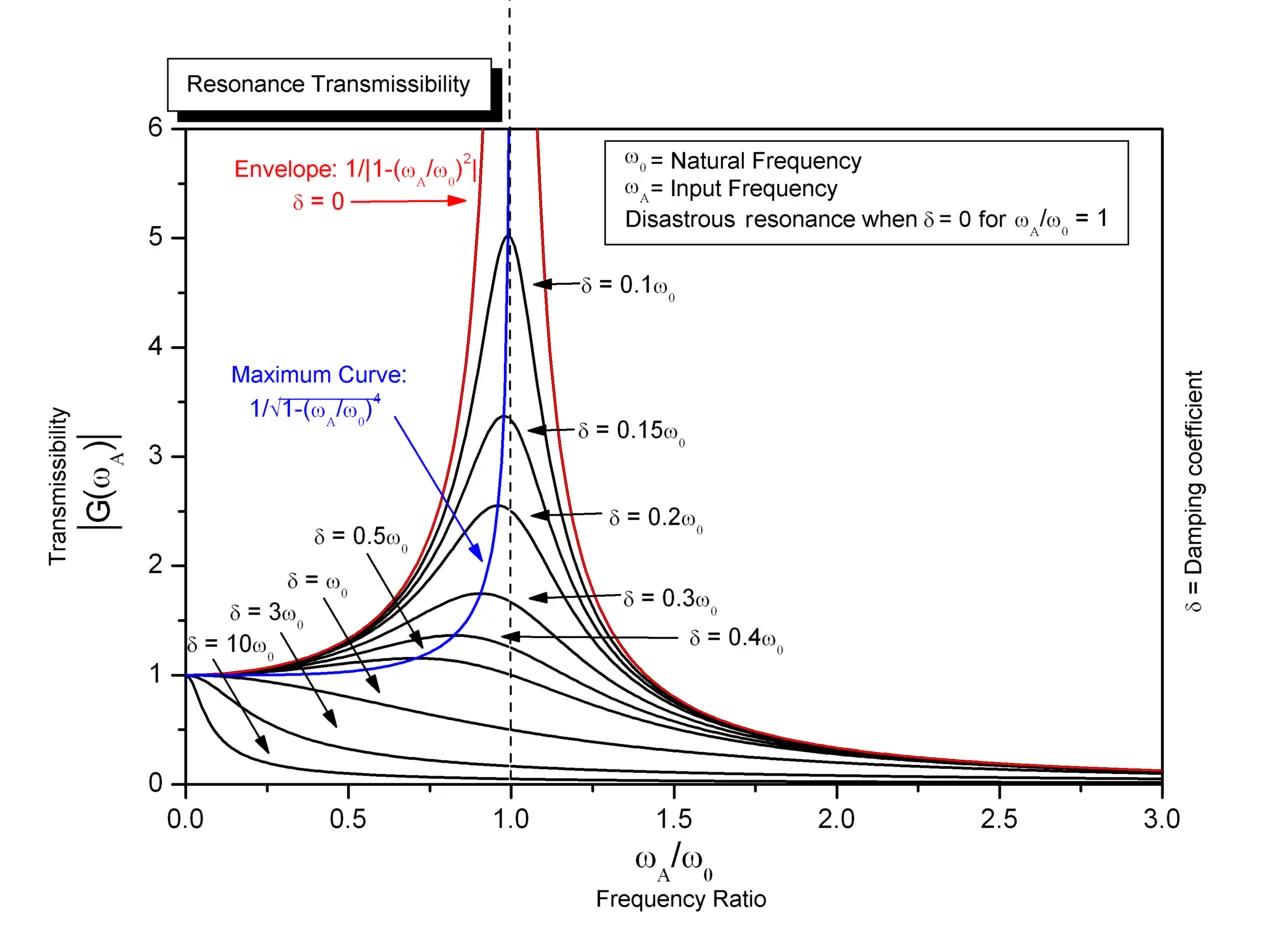

La teoría de la vibración establece que la respuesta del sistema depende críticamente de la cercanía entre la frecuencia de excitación y la frecuencia natural. Cuando estas frecuencias coinciden exactamente, se alcanza el estado de resonancia pura. En un modelo ideal sin amortiguamiento, la amplitud de oscilación tendería a crecer indefinidamente con el tiempo, lo que se describe matemáticamente como una amplitud indeterminada o que tiende a infinito. En la práctica física, factores como la fricción interna y la resistencia del medio limitan este crecimiento, pero la amplitud puede volverse suficientemente grande como para superar los límites elásticos del material.

Este principio subyacente es crucial para comprender tanto aplicaciones tecnológicas como fallos estructurales. La eficiencia en la transferencia de energía permite que sistemas complejos respondan intensamente a estímulos específicos, siempre que se cumpla la condición de coincidencia de periodos de vibración.

Ejemplos prácticos de resonancia

La resonancia mecánica se manifiesta en diversos contextos físicos donde la coincidencia entre la frecuencia de una fuerza externa y la frecuencia natural de un sistema provoca un aumento significativo en la amplitud de la oscilación. Estos ejemplos ilustran cómo una fuerza relativamente pequeña, aplicada de manera repetida y sincronizada, puede generar efectos notables, incluso destructivos, en cuerpos capaces de vibrar.

Resonancia acústica en objetos frágiles

Un ejemplo clásico de este fenómeno es la ruptura de un vaso de cristal por el canto de una soprano. Este caso demuestra el poder de la resonancia cuando la frecuencia de la nota cantada coincide con la frecuencia natural de vibración del material del vaso. La onda sonora actúa como una fuerza periódica que, al aplicarse repetidamente sobre las paredes del recipiente, transfiere energía al sistema. Si la intensidad del sonido es suficiente y la frecuencia es precisa, la amplitud de la vibración del vidrio aumenta progresivamente hasta superar su límite elástico, provocando su fractura. Este ejemplo subraya que no se requiere una fuerza bruta inicial, sino una aplicación precisa y continua de energía en el momento adecuado del ciclo de vibración.

Acoplamiento entre sistemas oscilantes

Otro fenómeno observable es la interacción entre dos diapasones afinados a la misma frecuencia natural. Cuando uno de los diapasones se hace vibrar, emite ondas sonoras que viajan a través del aire. Estas ondas ejercen una fuerza periódica sobre el segundo diapasón. Dado que ambos comparten la misma frecuencia característica, el segundo diapasón comienza a vibrar con una amplitud creciente sin contacto físico directo con el primero. Este proceso, conocido como resonancia simpática o acoplamiento resonante, muestra cómo la energía puede transferirse eficientemente entre dos sistemas oscilantes a través de un medio, siempre que exista la coincidencia de frecuencias. La vibración del segundo diapasón es la respuesta directa a la fuerza periódica aplicada por las ondas sonoras del primero.

Distinción con otros fenómenos de vibración

Es importante diferenciar la resonancia simple de otros mecanismos de inestabilidad estructural. Por ejemplo, el colapso del puente de Tacoma Narrows a menudo se cita erróneamente como un caso puro de resonancia. Sin embargo, el análisis técnico indica que su fallo se debió principalmente a fuerzas autoexcitadas, específicamente al fenómeno del flameo aerodinámico. Esta distinción es crucial para comprender que no todo aumento de amplitud en una estructura sometida a fuerzas periódicas es estrictamente resonancia en el sentido clásico, sino que puede involucrar interacciones más complejas entre el fluido y la estructura. La resonancia requiere específicamente que el periodo de la fuerza externa se acerque al periodo de vibración característico del cuerpo.

¿Qué diferencia la resonancia del flameo en puentes?

El colapso del puente de Tacoma Narrows de 1940 se ha convertido en el ejemplo didáctico por excelencia de la resonancia mecánica, sin embargo, la interpretación física de este evento ha sido objeto de un debate técnico significativo dentro de la ingeniería estructural. Aunque tradicionalmente se enseña que el puente falló debido a la resonancia simple causada por vientos constantes que coincidían con la frecuencia natural de la estructura, análisis posteriores han demostrado que esta descripción es una simplificación que no captura la complejidad del fenómeno dinámico involucrado.

Fuerzas autoexcitadas y el fenómeno de flameo

La falla del puente de Tacoma Narrows se debe principalmente a fuerzas autoexcitadas conocidas como flameo o fluttering, un mecanismo aerodinámico distinto de la resonancia forzada clásica. En la resonancia simple, un sistema oscila con mayor amplitud cuando la frecuencia de la fuerza externa coincide con la frecuencia natural del sistema, pero la energía se disipa rápidamente si la fuerza externa cesa o cambia ligeramente. En contraste, el flameo es un fenómeno inestable donde la interacción entre las fuerzas aerodinámicas y el movimiento de la estructura genera una retroalimentación positiva que alimenta continuamente la oscilación.

Este mecanismo implica que la propia deformación de la estructura modifica las fuerzas del viento de tal manera que estas empujan la estructura en la dirección de su movimiento actual, aumentando así la amplitud de vibración de forma exponencial hasta el punto de ruptura. No se trata simplemente de que el viento "empuje" el puente al ritmo correcto, sino de que la dinámica del flujo de aire alrededor de la sección transversal del tablero crea un acoplamiento inestable entre los modos de flexión y torsión.

La crítica de Robert H. Scanlan

El ingeniero aeroelástico Robert H. Scanlan fue fundamental para corregir este malentendido histórico. Scanlan argumentó que clasificar la falla de Tacoma Narrows como un caso de resonancia simple era engañoso porque la resonancia requiere una fuente de fuerza periódica externa con una frecuencia fija, mientras que en el caso del puente, la frecuencia de oscilación emergió de la interacción dinámica entre la estructura y el flujo de aire. La inestabilidad del flameo es un fenómeno autoexcitado donde la energía se extrae del flujo de viento constante, convirtiendo la energía cinética del aire en energía mecánica de la estructura de manera más eficiente y destructiva que en la resonancia forzada tradicional.

Esta distinción es crucial para el diseño de puentes colgantes modernos, donde los ingenieros deben considerar no solo las frecuencias naturales de la estructura, sino también la estabilidad aeroelástica de la sección transversal del tablero para evitar el acoplamiento inestable que caracteriza al flameo. El caso de Tacoma Narrows sirve así como un recordatorio de que los modelos simplificados, aunque útiles para la enseñanza inicial, pueden ocultar mecanismos físicos complejos que son determinantes en el comportamiento estructural bajo cargas dinámicas.

Aplicaciones en resonadores mecánicos

Los resonadores mecánicos son dispositivos diseñados específicamente para explotar el fenómeno de resonancia, aprovechando la capacidad de un cuerpo para vibrar con una amplitud significativamente mayor cuando es sometido a una fuerza periódica externa. En estos sistemas, la ingeniería se centra en alinear el periodo de la fuerza aplicada con el periodo de vibración característico del cuerpo. Esta sintonización permite que incluso una fuerza relativamente pequeña, aplicada de forma repetida y precisa, genere una oscilación de gran magnitud. Este principio es fundamental en dispositivos que requieren mantener una vibración estable a una frecuencia específica, optimizando así la transferencia de energía y la eficiencia del sistema.

Mecanismo de amplificación en resonadores

El funcionamiento de un resonador mecánico se basa en la acumulación de energía cinética y potencial a lo largo del tiempo. Cuando la frecuencia de la fuerza externa se acerca a la frecuencia natural del resonador, cada impulso sucesivo llega en el momento óptimo para sumar su efecto al movimiento previo. Esto resulta en una amplitud de oscilación que crece progresivamente. En aplicaciones prácticas, esto permite que dispositivos como diapasones, péndulos en relojes mecánicos o diafragmas en instrumentos musicales mantengan una oscilación sostenida con un mínimo de energía de entrada. La precisión en la definición de la frecuencia natural es crítica, ya que cualquier desviación reduce drásticamente la eficacia de la amplificación.

Consideraciones sobre la estabilidad y el fallo

Aunque la resonancia es una herramienta poderosa en la ingeniería mecánica, también introduce desafíos de estabilidad. El mismo mecanismo que permite una gran amplitud puede volverse destructivo si no se controla adecuadamente. Un ejemplo clásico, a menudo citado para ilustrar el potencial destructivo de la resonancia, es el caso de un vaso de cristal que se rompe debido a la onda sonora de un canto de soprano. Sin embargo, es importante distinguir entre resonancia simple y otros fenómenos dinámicos. Por ejemplo, el colapso del puente de Tacoma Narrows, frecuentemente atribuido erróneamente a una resonancia pura, se debe principalmente a fuerzas autoexcitadas conocidas como flameo aerodinámico. Esta distinción es crucial en el diseño de resonadores mecánicos, donde los ingenieros deben asegurar que la amplitud se mantenga dentro de los límites elásticos del material para evitar la fatiga o la ruptura estructural.

Ejercicios resueltos

La comprensión profunda de la resonancia mecánica requiere aplicar los principios descritos a situaciones concretas. A continuación, se presentan ejercicios teóricos que ilustran cómo identificar las condiciones de resonancia y analizar sus consecuencias en sistemas oscilantes simples, basándose estrictamente en la definición de que la resonancia ocurre cuando el periodo de la fuerza externa se acerca al periodo natural del cuerpo.

Ejercicio 1: Identificación de la condición de resonancia

Considere un sistema mecánico capaz de vibrar con un periodo de vibración característico conocido como T0. Se somete este cuerpo a la acción de una fuerza periódica externa con un periodo variable Te. El objetivo es determinar bajo qué condición se maximiza la amplitud de oscilación.

Análisis paso a paso:

Definición del sistema: El cuerpo tiene una propiedad intrínseca, su periodo natural T0. Esto significa que, si se perturba ligeramente, oscilará con este periodo en ausencia de fuerzas externas significativas.
Aplicación de la fuerza externa: Se aplica una fuerza periódica con periodo Te. Según la definición de resonancia, el fenómeno se produce cuando Te se acerca a T0. Matemáticamente, esto implica que la razón entre ambos periodos tiende a la unidad: Condición=TeT0→1
Resultado físico: Cuando se cumple esta condición, la fuerza externa "empuja" el sistema en el mismo momento en que el sistema se mueve en la dirección de la fuerza. Esto hace que una fuerza relativamente pequeña, aplicada de forma repetida, genere una acumulación de energía cinética y potencial.
Conclusión: La amplitud del sistema oscilante se hace muy grande. Si Te es muy diferente de T0, la fuerza a veces ayuda y a veces se opone al movimiento, cancelando parcialmente su efecto. Solo cuando los periodos coinciden, el efecto es acumulativo y máximo.

Ejercicio 2: Análisis cualitativo de la amplitud

Se tiene un vaso de cristal, un cuerpo capaz de vibrar, sometido a la acción de ondas sonoras (fuerza periódica) generadas por el canto de una soprano. El periodo de vibración característico del vaso es Tvaso. La soprano emite una nota con un periodo Tnota. Analice por qué una fuerza pequeña (la presión del sonido) puede romper el vaso.

Resolución:

Paso 1: Establecer la igualdad de periodos. Para que ocurra la resonancia, la soprano debe ajustar su nota tal que Tnota≈Tvaso. Esto significa que la frecuencia de la nota coincide con la frecuencia natural del vaso.
Paso 2: Evaluación de la magnitud de la fuerza. La fuerza ejercida por el sonido es relativamente pequeña comparada con la fuerza necesaria para romper el cristal estáticamente. Sin embargo, al ser aplicada de forma repetida y sincronizada con la vibración natural del vaso, cada ciclo de la onda sonora añade energía al sistema.
Paso 3: Consecuencia de la resonancia. Debido a la resonancia, la amplitud de oscilación de las paredes del vaso aumenta progresivamente. Cuando esta amplitud supera el límite elástico del material del cristal, el efecto se vuelve destructivo y el vaso se rompe. Esto ilustra el principio de que una fuerza pequeña puede generar una amplitud muy grande bajo condiciones de resonancia.

Ejercicio 3: Diferenciación entre resonancia simple y otros fenómenos

Analice el caso del fallo del puente de Tacoma Narrows. Aunque a menudo se cita como ejemplo clásico de resonancia, los datos indican que el fallo se debe a fuerzas autoexcitadas (flameo) y no solo a resonancia simple. Explique la diferencia conceptual.

Desglose conceptual:

Resonancia simple: Requiere una fuerza periódica externa cuyo periodo se acerca al periodo natural del cuerpo. La energía es aportada externamente en ciclos regulares.
Fuerzas autoexcitadas (Flameo): En el caso del puente, el viento no necesariamente actuaba como una fuerza periódica simple con un periodo fijo igual al del puente. En cambio, el movimiento del puente modificaba el flujo del viento, y este flujo modificado retroalimentaba el movimiento del puente. Este acoplamiento crea un fenómeno más complejo donde la fuerza depende del estado del propio sistema, no solo de un reloj externo. Por lo tanto, atribuir el fallo únicamente a la resonancia simple es una simplificación que omite la naturaleza autoexcitada del fenómeno.

Importancia en ingeniería y física

La comprensión de la resonancia es fundamental en la ingeniería y la física aplicada, ya que determina la estabilidad y la eficiencia de sistemas oscilantes sometidos a fuerzas periódicas. El fenómeno implica que una fuerza externa relativamente pequeña, al aplicarse repetidamente con un periodo cercano al periodo de vibración característico del cuerpo, puede generar un aumento drástico en la amplitud de la oscilación. Este principio dicta que el diseño estructural y mecánico debe gestionar cuidadosamente la relación entre la frecuencia de excitación y las frecuencias naturales del sistema para evitar consecuencias adversas.

Prevención de fallos estructurales

En la ingeniería civil y mecánica, el efecto de la resonancia puede ser altamente destructivo si no se controla adecuadamente. La acumulación de energía en el sistema debido a la coincidencia de frecuencias puede llevar a tensiones que superen el límite elástico de los materiales, provocando la fatiga o la ruptura súbita de la estructura. Un ejemplo clásico de este riesgo es el fallo del puente de Tacoma Narrows. Aunque a menudo se atribuye popularmente a la resonancia simple, los análisis técnicos indican que el colapso se debió principalmente a fuerzas autoexcitadas conocidas como flameo aerodinámico. Esta distinción es crucial para los ingenieros, ya que demuestra que las cargas dinámicas pueden interactuar con la estructura de maneras complejas más allá de la resonancia lineal básica.

Para mitigar estos riesgos, se emplean diversas estrategias de diseño y pruebas experimentales. Una medida preventiva importante en la ingeniería de puentes es la prueba del 'tubo de viento' (o túnel de viento). Estas pruebas permiten a los ingenieros someter a modelos a escala a flujos de aire controlados para observar cómo las fuerzas periódicas del viento interactúan con la estructura. Al identificar las frecuencias críticas y los patrones de vibración, los diseñadores pueden ajustar la forma, la masa o la rigidez del puente para desplazar sus frecuencias naturales lejos de las frecuencias de excitación predominantes, reduciendo así el riesgo de oscilaciones amplificadoras.

Aplicaciones en instrumentos y dispositivos

Además de su papel como amenaza estructural, la resonancia es un principio explotado intencionalmente en el diseño de instrumentos musicales y dispositivos mecánicos. En la acústica, la capacidad de una fuerza pequeña para generar una gran amplitud de vibración es esencial para la proyección del sonido. El efecto puede ser tan intenso que, bajo condiciones específicas, una onda sonora de alta intensidad puede causar la ruptura de objetos frágiles, como se observa en el caso de un vaso roto por el canto sostenido de una soprano. Este fenómeno ilustra la transferencia eficiente de energía desde la fuente sonora hacia el cuerpo resonante.

En la ingeniería mecánica, los dispositivos se diseñan para operar en su frecuencia de resonancia para maximizar la eficiencia energética o la sensibilidad. Los osciladores, los filtros electrónicos y los sistemas de medición utilizan este principio para seleccionar o amplificar señales específicas. La gestión de la resonancia requiere un equilibrio: debe suprimirse en estructuras sujetas a cargas dinámicas variables, como puentes y turbinas, pero debe potenciarse en sistemas donde la amplitud de la respuesta es deseada, como en cuerdas de guitarra o en resonadores de cuarzo en relojería. La precisión en el cálculo de los periodos de vibración característicos es, por tanto, la base del diseño en ambas disciplinas.

Preguntas frecuentes

¿Qué es la resonancia mecánica?

La resonancia mecánica es un fenómeno en el que un sistema oscila con mayor amplitud cuando se somete a una fuerza externa con una frecuencia igual o muy cercana a su frecuencia natural.

¿Cuál es la diferencia entre resonancia y flameo en puentes?

La resonancia ocurre cuando la frecuencia de la fuerza externa coincide con la frecuencia natural del sistema, mientras que el flameo es una inestabilidad estructural que puede ocurrir en puentes debido a la interacción entre el viento y la estructura, incluso sin una coincidencia de frecuencias.

¿Por qué es importante la resonancia en ingeniería?

La resonancia es importante en ingeniería porque puede aumentar la eficiencia de los sistemas, como en los relojes de péndulo, pero también puede causar fallos estructurales si no se controla adecuadamente, como en el caso de puentes y edificios.

¿Cómo se puede evitar la resonancia en estructuras?

Se puede evitar la resonancia en estructuras mediante el uso de amortiguadores, el diseño de frecuencias naturales diferentes a las fuerzas externas comunes y la selección adecuada de materiales que puedan absorber la energía de las oscilaciones.

¿Qué es un resonador mecánico?

Un resonador mecánico es un dispositivo o sistema diseñado para aprovechar el fenómeno de resonancia, permitiendo que las oscilaciones alcancen amplitudes máximas en una frecuencia específica. Ejemplos incluyen los diapasones y los relojes de péndulo.

Resumen

La resonancia es un fenómeno físico clave en la mecánica, donde un sistema responde con mayor amplitud a una fuerza externa cuya frecuencia coincide con su frecuencia natural. Este fenómeno tiene aplicaciones en diversas áreas de la ingeniería y la física, desde el diseño de estructuras hasta la optimización de dispositivos mecánicos.

Comprender la resonancia es esencial para aprovechar sus beneficios, como en los resonadores mecánicos, y para evitar sus posibles efectos negativos, como el colapso de estructuras. La diferencia entre resonancia y otros fenómenos, como el flameo en puentes, es crucial para el análisis y diseño en ingeniería.
