Servomotor: principios de funcionamiento, control y aplicaciones

Definición y concepto

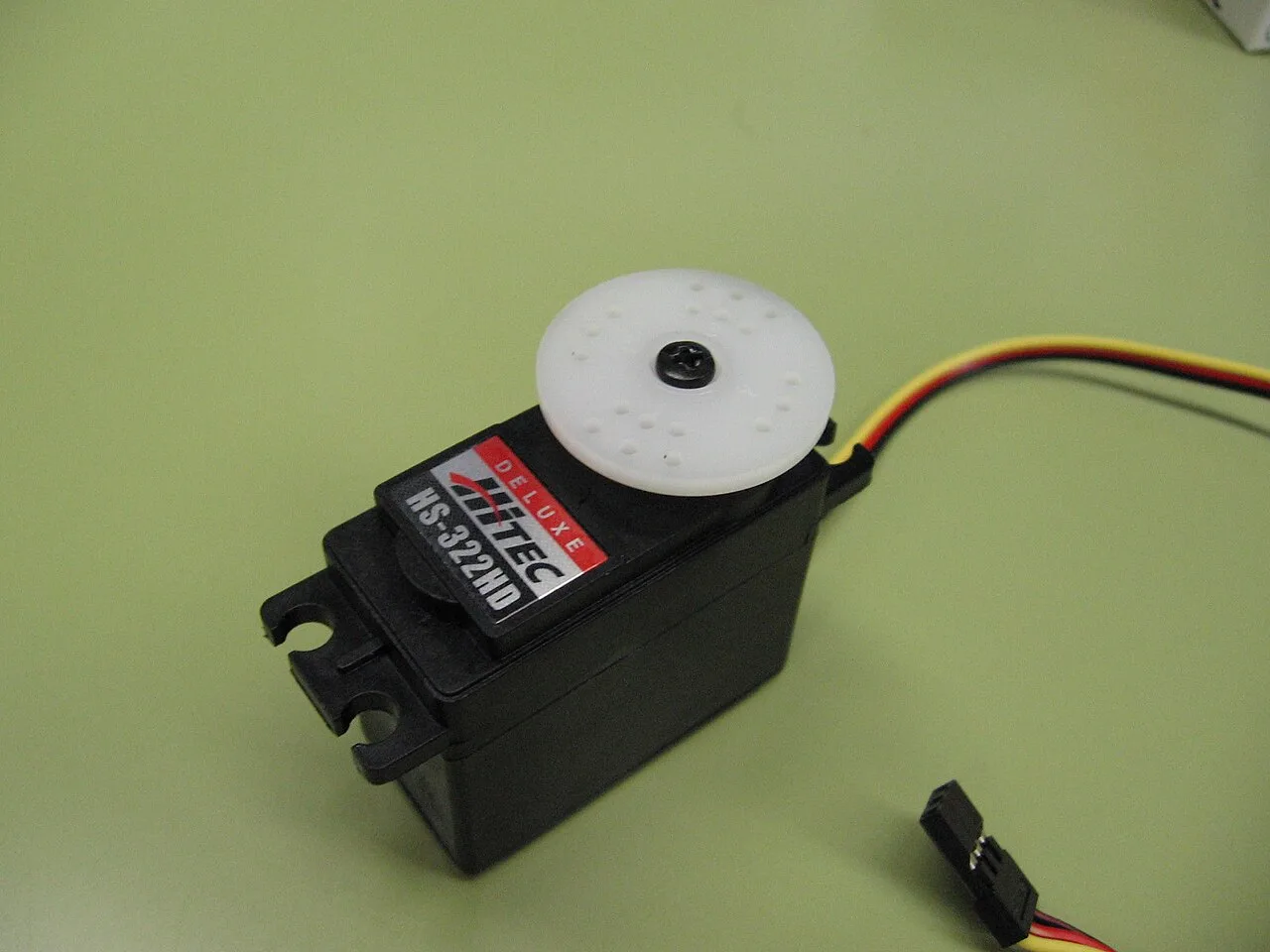

Un servomotor es un dispositivo electromecánico diseñado para el control preciso de posición, velocidad y aceleración. Se caracteriza por ser similar a un motor de corriente continua estándar, pero incorpora un sistema de retroalimentación y regulación interna que le permite ubicarse en cualquier posición específica dentro de su rango de operación y mantenerse estable en dicha posición sin necesidad de fuerza externa constante. Esta capacidad de mantener la posición estable es fundamental para aplicaciones que requieren precisión en la ubicación angular o lineal.

Principio de funcionamiento y señal de control

El funcionamiento del servomotor se basa en el uso de la modulación por ancho de pulsos, conocida como PWM, para controlar la dirección o la posición del eje. Este sistema de control opera normalmente a una frecuencia de 50 hertz, lo que corresponde a un periodo total de 20 milisegundos por cada ciclo de señal. La interpretación de esta señal determina el movimiento del motor.

Dentro de este ciclo de 20 milisegundos, el ancho del pulso indica la posición deseada. Una señal de duración de 1,5 milisegundos representa el estado neutro o central del servomotor. Si el ancho del pulso se sitúa entre 1 y 1,4 milisegundos, el motor se mueve en sentido horario. Por el contrario, si el pulso tiene una duración entre 1,6 y 2 milisegundos, el movimiento se realiza en sentido antihorario. Este mecanismo permite un control fino y reproducible de la posición angular del dispositivo.

Características mecánicas y modificaciones

Los servomotores están diseñados para ofrecer un equilibrio entre fuerza, velocidad y baja inercia, lo que los hace adecuados para aplicaciones dinámicas. Es posible realizar modificaciones en el dispositivo para adaptarlo a diferentes necesidades de corriente continua. Estas modificaciones permiten conservar características mecánicas esenciales como la fuerza de giro, la velocidad de rotación y la baja inercia del sistema. Sin embargo, al realizar estos ajustes, el dispositivo pierde su capacidad inherente de control automático de posición, funcionando entonces más como un motor de corriente continua convencional sin la retroalimentación precisa del sistema servo.

¿Cómo funciona un servomotor?

Un servomotor es un dispositivo similar a un motor de corriente continua con capacidad de ubicarse en cualquier posición dentro de su rango de operación y mantenerse estable en dicha posición. Su funcionamiento se basa en la integración de varios componentes internos que trabajan en conjunto para lograr un control preciso. La conformación básica del dispositivo incluye un motor principal, un circuito de control, una tarjeta electrónica, un potenciómetro y un conjunto de engranajes. Estos elementos permiten que el servomotor no solo gire, sino que también retroalimente su estado actual al sistema de control.

Componentes internos

El motor de corriente continua proporciona la fuerza motriz básica. El circuito de control gestiona la señal de entrada y determina la acción del motor. La tarjeta electrónica procesa la información y coordina los componentes. El potenciómetro actúa como sensor de posición, enviando datos sobre la ubicación actual del eje. El conjunto de engranajes reduce la velocidad y aumenta el par de salida, permitiendo un movimiento más suave y preciso. Esta combinación de elementos mecánicos y electrónicos es lo que diferencia a un servomotor de un motor de corriente continua estándar.

Control por modulación por ancho de pulsos

Los servomotores utilizan modulación por ancho de pulsos (PWM) para controlar la dirección o posición. Este método de control envía una señal eléctrica compuesta por pulsos de duración variable. La mayoría de los servomotores trabajan en la frecuencia de los 50 hertz, lo que significa que la señal se repite 50 veces por segundo. Con esta frecuencia, el periodo total de cada señal PWM es de veinte milisegundos. Dentro de este periodo, la duración del pulso alto determina la posición o dirección deseada del servomotor.

La interpretación de la señal PWM sigue patrones específicos. Cuando la duración del pulso se encuentra entre 1 y 1,4 milisegundos, el servomotor se mueve en sentido horario. Por otro lado, cuando la duración del pulso está entre 1,6 y 2 milisegundos, el movimiento ocurre en sentido antihorario. Estos rangos permiten un control fino de la posición del eje del servomotor.

Rango de operación

Los servomotores tradicionales están diseñados para operar en un rango limitado de aproximadamente 180 grados. Este rango se debe a la configuración mecánica del potenciómetro interno y del conjunto de engranajes. Sin embargo, existen servomotores que permiten controlar posición y velocidad en los 360 grados. Estos servomotores de giro continuo eliminan la limitación del rango de 180 grados, permitiendo una rotación completa del eje. Esta característica es especialmente útil en aplicaciones que requieren movimiento circular completo, como ruedas o ejes de rotación continua.

Características técnicas y consumo de energía

Los servomotores presentan características eléctricas y mecánicas diseñadas para ofrecer un control preciso de la posición y la velocidad. Estos dispositivos funcionan basándose en la modulación por ancho de pulsos (PWM), una técnica que permite regular la señal de entrada para determinar la dirección y la ubicación del eje dentro de su rango de operación. El sistema de control compara la señal de entrada con la posición actual del motor, ajustando continuamente el movimiento para mantener la estabilidad en la posición deseada.

Consumo de energía y eficiencia

Una ventaja significativa de los servomotores es su consumo de energía reducido en comparación con otros tipos de motores de corriente continua. Esta eficiencia energética se logra mediante la gestión precisa de la corriente que fluye a través del devanado del motor, lo que permite una potencia proporcional adaptada a las cargas mecánicas específicas. El diseño del servomotor optimiza el uso de la energía, reduciendo el calor generado y mejorando la vida útil del dispositivo.

Corriente y par motor

La corriente que consume un servomotor depende directamente de su tamaño y, principalmente, del par motor requerido para mover la carga. El par motor es la fuerza rotacional que ejerce el eje del servomotor, y su magnitud determina la cantidad de corriente necesaria para mantener o cambiar la posición. En condiciones normales, el consumo de corriente es moderado, pero puede aumentar significativamente cuando el servomotor enfrenta una carga mecánica considerable.

Corriente en estado de enclavamiento

Cuando el servomotor está enclavado, es decir, cuando el eje se encuentra fijo en una posición contra una resistencia externa, la corriente puede exceder un amperio. Este aumento en el consumo de corriente es una respuesta directa al esfuerzo adicional que el motor debe realizar para mantener la posición estable. El fabricante suele especificar la corriente nominal que consume el servomotor, proporcionando una referencia clara para el diseño del circuito de alimentación y la selección de componentes eléctricos adecuados.

¿Qué diferencia un servomotor de un motor paso a paso?

Los servomotores se consideran una versión de alto rendimiento en comparación con los motores paso a paso, aunque ambos dispositivos comparten el objetivo fundamental del control preciso del movimiento. La diferencia estructural y funcional entre ambos radica en la arquitectura de control, específicamente en la gestión del lazo de retroalimentación y la precisión resultante.

Control en lazo abierto versus lazo cerrado

Los motores paso a paso operan típicamente en un sistema de lazo abierto. Esto significa que el controlador envía pulsos eléctricos para mover el eje una cantidad específica de pasos sin verificar continuamente si el eje ha llegado realmente a esa posición. Este método requiere que el motor tenga una posición conocida durante el arranque para establecer un punto de referencia inicial. Sin embargo, la falta de un lazo cerrado limita el rendimiento general; si la carga supera la capacidad del motor o la velocidad aumenta excesivamente, puede ocurrir una pérdida de pasos. Esta pérdida genera errores de posición acumulativos que el sistema no detecta automáticamente, lo que puede afectar la precisión final de la aplicación.

En contraste, los servomotores integran un sistema de lazo cerrado que utiliza un encoder y un controlador dedicados. El encoder proporciona retroalimentación constante sobre la posición y la velocidad del eje al controlador, permitiendo correcciones en tiempo real. Esta configuración añade prestaciones optimizadas para todo el sistema, ofreciendo mayores velocidades de operación y una precisión superior. El controlador del servomotor ajusta la señal de entrada para mantener la posición deseada, minimizando los errores y asegurando que el dispositivo se mantenga estable en cualquier punto dentro de su rango de operación.

Aplicaciones y rangos de precio

La elección entre un motor paso a paso y un servomotor a menudo depende de las exigencias de precisión y del presupuesto del proyecto. En aplicaciones industriales, como las cortadoras por láser, existen productos disponibles en dos rangos de precio distintos que reflejan esta diferencia tecnológica. Los modelos más asequibles suelen utilizar motores paso a paso, aprovechando su simplicidad y costo reducido para aplicaciones donde la pérdida ocasional de pasos es tolerable o donde las velocidades máximas no son extremadamente altas. Por otro lado, los modelos de gama más alta y más caros emplean servomotores para garantizar la máxima precisión, velocidad y fiabilidad en entornos de producción exigentes.

Recientemente, ha surgido una tendencia hacia el uso de motores paso a paso con lazo cerrado, que incorporan un encoder similar al de los servomotores para mejorar la precisión sin perder la simplicidad del control de pasos. Esta evolución busca combinar las ventajas de ambos mundos, aunque los servomotores tradicionales siguen siendo la opción preferida cuando se requiere un rendimiento de alto nivel en términos de velocidad y precisión continua.

Aplicaciones y uso en la industria

El análisis del despliegue del servomotor en entornos industriales y mecánicos revela una dinámica de adopción condicionada por factores económicos y técnicos. Históricamente, este tipo de dispositivo no ha sido el componente más predominante en las líneas de producción masiva ni en los trabajos mecánicos convencionales. Esta menor penetración se debe principalmente a dos barreras de entrada significativas: el precio unitario del propio actuador y el coste asociado al sistema de control necesario para su operación óptima.

Factores económicos y tendencia de mercado

La relación costo-beneficio ha sido el determinante clave en la selección de actuadores. En aplicaciones donde la precisión extrema no era crítica, los ingenieros a menudo optaban por alternativas más económicas, como los motores de corriente continua simples o los motores paso a paso, cuya electrónica de control resultaba más sencilla y barata. El servomotor, al requerir una retroalimentación constante y una señal de modulación por ancho de pulsos (PWM) precisa, imponía una carga financiera mayor en el diseño del sistema.

Sin embargo, esta tendencia está experimentando un cambio estructural. A medida que la tecnología avanza y la producción en masa de componentes electrónicos reduce los costes, la brecha de precio entre el servomotor y sus competidores se va estrechando. La reducción del coste del control permite que el servomotor sea cada vez más viable económicamente, impulsando su adopción en sectores que anteriormente lo consideraban un lujo tecnológico más que una necesidad operativa.

Integración en la robótica y la Inteligencia Artificial

El ámbito donde el servomotor encuentra su mayor justificación técnica y económica es en la categoría de Inteligencia Artificial y robótica. Estos campos exigen niveles de precisión en la posición y velocidad que otros tipos de motores no pueden ofrecer con la misma eficiencia. La capacidad del servomotor para ubicarse en cualquier posición dentro de su rango de operación y mantenerse estable en dicha posición es fundamental para los robots que necesitan ejecutar movimientos complejos y repetitivos.

En la robótica moderna, la integración de la inteligencia artificial permite que los sistemas de control aprovechen al máximo las capacidades del servomotor. La señal de control, que trabaja normalmente a 50 hertz con un periodo de 20 milisegundos, permite ajustes finos en tiempo real. La señal de 1,5 milisegundos que representa el estado neutro, y las variaciones hacia 1 milisegundo o 2 milisegundos para los sentidos de giro, proporcionan el nivel de granularidad necesario para que los algoritmos de IA puedan corregir trayectorias y fuerzas con alta precisión. Esta sinergia entre la precisión mecánica del servomotor y la capacidad de procesamiento de la inteligencia artificial está redefiniendo los estándares de actuación en la industria 4.0.

Ejercicios resueltos

Interpretación de señales PWM en servomotores

Los servomotores son dispositivos similares a los motores de corriente continua, diseñados para ubicarse y mantenerse estables en cualquier posición dentro de su rango de operación. El control de esta posición se logra mediante la modulación por ancho de pulsos (PWM). Es fundamental comprender que la electrónica interna del servomotor responde específicamente al ancho de la señal modulada, trabajando normalmente a una frecuencia de 50 hertz, lo que corresponde a un periodo total de 20 milisegundos.

Ejercicio 1: Señal de 0,7 milisegundos

Se solicita determinar el comportamiento de un servomotor al recibir una señal PWM con un ancho de pulso de 0,7 milisegundos. Para resolverlo, se compara el valor de entrada con los rangos definidos por la señal de referencia. La señal de 1,5 milisegundos representa el estado neutro. Según los parámetros operativos, un ancho de pulso entre 1 y 1,4 milisegundos mueve el dispositivo en sentido horario.

Al analizar el valor de 0,7 milisegundos, se observa que este se encuentra por debajo del límite inferior del rango horario estándar (1 milisegundo). Sin embargo, al ser menor que el punto neutro de 1,5 milisegundos, la electrónica del servomotor interpreta esta diferencia como una orden de movimiento hacia el lado horario, buscando reducir la diferencia entre la posición actual y la meta señalada por el pulso corto.

Ejercicio 2: Señal de 1,5 milisegundos

En este caso, se analiza una señal de entrada con un ancho de pulso exacto de 1,5 milisegundos. Este valor es crítico porque define el punto central o estado neutro del rango de operación del servomotor. Al recibir esta señal, la electrónica interna del dispositivo detecta que el ancho del pulso coincide con la referencia de reposo.

Como resultado, el servomotor ajusta su posición hasta alcanzar el punto central de su rango mecánico y mantiene el motor estable en dicha posición. No hay movimiento neto en sentido horario ni antihorario, ya que la señal indica que la posición deseada es exactamente la posición de equilibrio definida por los 1,5 milisegundos dentro del periodo de 20 milisegundos.

Ejercicio 3: Señal de 1,8 milisegundos

Finalmente, se evalúa una señal PWM de 1,8 milisegundos. Este valor excede claramente el estado neutro de 1,5 milisegundos. Los parámetros técnicos establecen que un ancho de pulso entre 1,6 y 2 milisegundos provoca un movimiento en sentido antihorario.

Al recibir 1,8 milisegundos, la electrónica del servomotor identifica que el pulso es más ancho que el neutro. En consecuencia, el dispositivo activa el motor para girar en sentido antihorario, buscando alcanzar la posición correspondiente a ese ancho de pulso específico dentro de su rango de operación. Este mecanismo permite una controlada ubicación del eje del servomotor basándose únicamente en la duración de la señal eléctrica aplicada.
