Definición y concepto

El cilindro constituye el elemento estructural y funcional central dentro de la arquitectura de un motor de combustión interna. Se define técnicamente como el recinto cerrado por donde se desplaza un pistón, actuando como la cámara primaria donde ocurren los procesos termodinámicos esenciales para la generación de energía mecánica. Esta definición establece al cilindro no solo como un componente estático, sino como el escenario dinámico donde se transforma la energía química del combustible en trabajo útil mediante la expansión de los gases.

Origen geométrico y nomenclatura

La denominación de este componente deriva directamente de su configuración espacial. Su nombre proviene de su forma, que se aproxima a la de un cilindro geométrico clásico. Esta elección de forma geométrica no es arbitraria, sino que responde a necesidades de sellado y movimiento lineal. La superficie interna del cilindro debe mantener una relación de ajuste preciso con el pistón para minimizar las fugas de presión durante la compresión y la expansión. La forma cilíndrica permite que el pistón, al moverse hacia arriba y hacia abajo, mantenga un contacto uniforme a lo largo de sus anillos, asegurando que la fuerza generada por la combustión se transmita eficientemente al cigüeñata mediante la biela.

Función en la transformación de fuerza mecánica

En el contexto de los motores de combustión interna, el cilindro es el lugar específico donde se realiza la explosión del combustible. Este proceso de combustión genera un aumento rápido de la presión y la temperatura de los gases dentro del recinto. La presión resultante empuja el pistón hacia abajo, convirtiendo la energía térmica en movimiento lineal. Este movimiento lineal es luego transformado en movimiento rotativo, que es la forma de fuerza mecánica más útil para impulsar vehículos y maquinaria. Por lo tanto, el cilindro actúa como el corazón termodinámico del motor, donde la eficiencia de la conversión de energía depende en gran medida de la calidad de su superficie, su diámetro y su longitud de carrera.

Integración en el bloque del motor

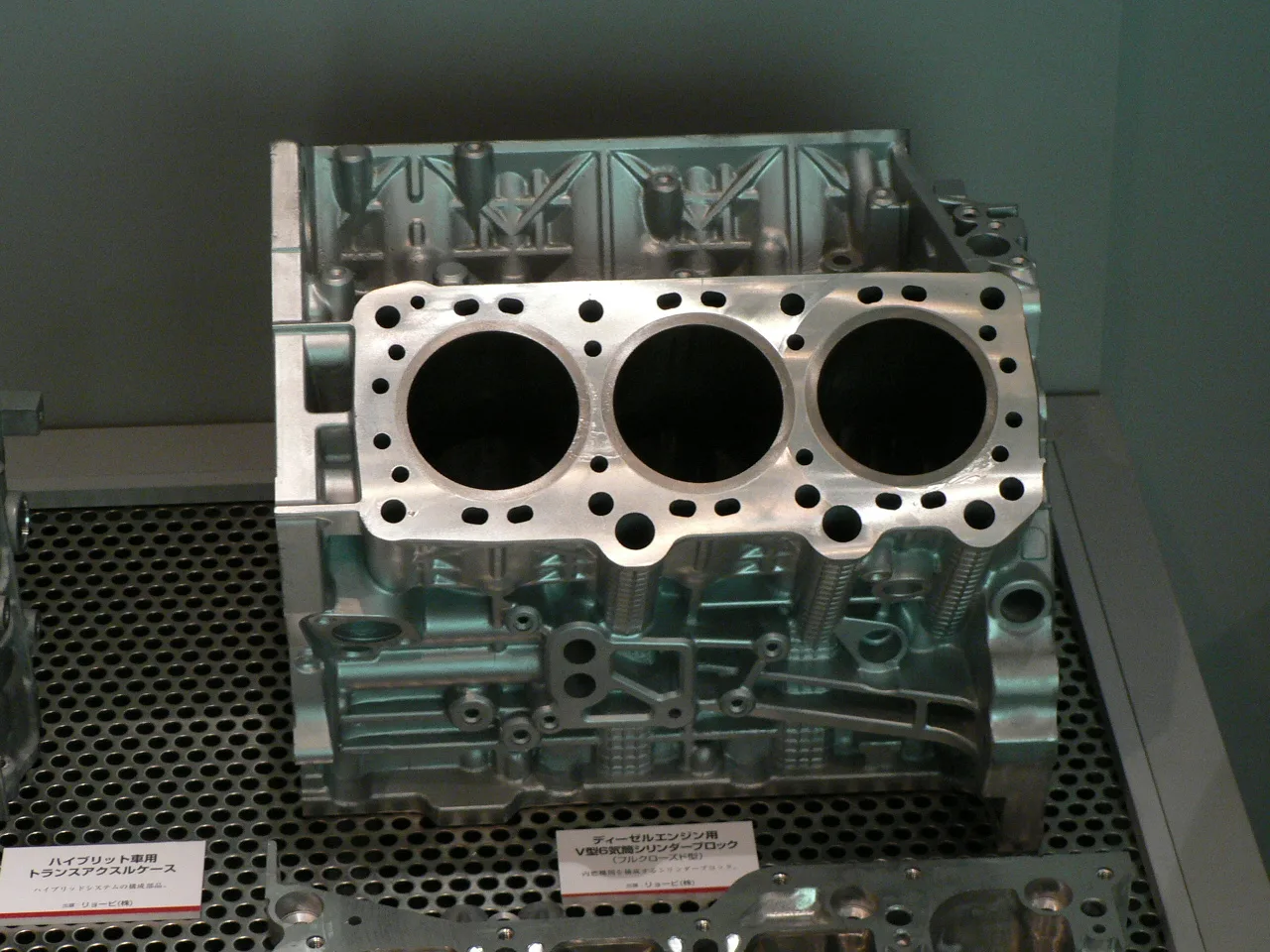

Un solo cilindro rara vez constituye un motor completo en aplicaciones modernas. Una agrupación de cilindros constituye el bloque del motor, que sirve como la estructura principal que sostiene todos los componentes internos y externos. La disposición de estos cilindros dentro del bloque puede variar, dando lugar a diferentes configuraciones como en línea, en V o opuestos. La cantidad de cilindros en un motor puede variar significativamente según la aplicación y la potencia requerida. Existen motores desde un cilindro, comunes en motocicletas pequeñas y motores auxiliares, hasta configuraciones más complejas con 12 o incluso 16 cilindros, típicos en vehículos de alto rendimiento y motores marinos. Esta variabilidad demuestra la versatilidad del concepto de cilindro como unidad básica de potencia, donde la adición de más cilindros permite aumentar el desplazamiento total y, por ende, la potencia general del motor sin necesidad de aumentar excesivamente las dimensiones individuales de cada recinto.

Funcionamiento en motores de combustión interna

En el contexto de los motores de combustión interna, el cilindro cumple una función fundamental como el recinto específico por donde se desplaza el pistón. Este componente no es solo un espacio vacío, sino la cámara principal donde ocurren los procesos termodinámicos esenciales para la generación de energía mecánica. Es en este espacio confinado donde se realiza la explosión del combustible, liberando la energía necesaria para impulsar el mecanismo del motor.

Componentes internos y sellado

El funcionamiento eficiente del cilindro depende de la interacción precisa entre varios componentes. El pistón se mueve dentro del cilindro, y para mantener la hermeticidad de la cámara de combustión, se utilizan los anillos del pistón. Estos anillos aseguran que la presión generada por la explosión no escape excesivamente hacia la culata o hacia la cárter, optimizando la transferencia de fuerza. Además, las válvulas de admisión y escape, ubicadas generalmente en la parte superior del cilindro (en la culata), regulan la entrada de la mezcla aire-combustible y la salida de los gases quemados, sincronizando el ciclo de trabajo.

Conversión de energía y estructura del bloque

Cuando la mezcla de combustible se enciende dentro del cilindro, la rápida expansión de los gases empuja el pistón hacia abajo. Este movimiento lineal se transmite a través de la biela al cigüeñuela, convirtiendo el movimiento alternativo en rotación. La eficiencia de este proceso está directamente relacionada con la calidad del sellado y la geometría del cilindro. La agrupación de estos cilindros individuales constituye lo que se conoce como el bloque del motor. Esta estructura sólida soporta las fuerzas internas y mantiene la alineación precisa de los componentes móviles.

La configuración de los motores varía según la cantidad de cilindros que los componen. Existen diseños que utilizan desde un solo cilindro hasta configuraciones más complejas con 12 o incluso 16 cilindros. Esta variabilidad permite adaptar la potencia y la suavidad de funcionamiento a diferentes necesidades de aplicación, desde motores pequeños hasta motores de alta capacidad, manteniendo siempre el principio básico del cilindro como recinto de desplazamiento del pistón.

¿Qué tipos de configuraciones de cilindros existen?

La disposición de los cilindros es un factor determinante en el diseño de los motores de combustión interna, ya que define el equilibrio mecánico, las dimensiones del bloque y la distribución de la potencia. No existe una configuración única; la selección depende de la aplicación específica y de los requisitos de rendimiento del vehículo o máquina. Los rangos de cilindros varían significativamente según el tipo de motorización.

Clasificación por número de cilindros y aplicación

Los motores pueden clasificarse según la cantidad de cilindros que conforman su bloque. Esta variabilidad permite adaptar el motor a necesidades que van desde la simplicidad mecánica hasta la alta potencia continua.

Número de cilindros Aplicaciones típicas
1 cilindro Motosierras, motocicletas de cilindrada reducida.
2 a 4 cilindros Motocicletas estándar, automóviles de pasajeros ligeros.
6 a 8 cilindros Automóviles de media y alta gama, camiones ligeros.
12 a 16 cilindros Automóviles de alta potencia, camiones pesados, motores de avión.

Los motores de un solo cilindro son comunes en aplicaciones donde el peso y la simplicidad son prioritarios, como en las motosierras y algunas motocicletas. Por otro lado, los motores con mayor número de cilindros, como los de 12 o 16, se utilizan en vehículos que requieren una entrega de potencia más suave y continua, como los camiones de larga distancia y ciertos aviones de pistón. La agrupación de estos cilindros constituye el bloque del motor, donde se realiza la explosión del combustible para impulsar el pistón dentro del recinto geométrico.

Relación entre cilindrada y potencia

La cilindrada representa el volumen total barrido por los pistones durante su movimiento dentro de los cilindros, constituyendo un parámetro fundamental para determinar la capacidad de trabajo del motor. Este volumen se deriva directamente de las dimensiones geométricas del cilindro, específicamente del diámetro del pistón (también conocido como calado) y de la carrera, que es la distancia que recorre el pistón entre el punto muerto superior y el punto muerto inferior. La relación entre estas medidas define la cantidad de mezcla aire-combustible que puede ser admitida en la cámara de combustión en cada ciclo.

Componentes geométricos de la cilindrada

El cálculo de la cilindrada individual de un cilindro se basa en la fórmula del volumen de un cilindro geométrico. Matemáticamente, se expresa como el producto del área de la base del pistón por la longitud de la carrera. Esta relación geométrica es crítica porque establece el límite físico de la capacidad de admisión del motor. Un mayor diámetro del cilindro aumenta el área superficial de la mezcla, mientras que una carrera más larga incrementa el volumen total disponible para la expansión de los gases.

La cilindrada total del motor se obtiene multiplicando la cilindrada individual por el número de cilindros presentes en el bloque del motor. Dado que existen configuraciones que van desde un solo cilindro hasta doce o dieciséis, la suma de estos volúmenes individuales determina la capacidad global del motor para procesar combustible y aire. Esta estructura agrupada en el bloque del motor permite una distribución equilibrada de las fuerzas generadas por la explosión del combustible.

Relación con la generación de potencia

Existe una relación directa entre la cilindrada y la potencia generada, aunque no es estrictamente lineal debido a otros factores termodinámicos. Una mayor cilindrada permite admitir una mayor cantidad de aire, lo que, al mezclarse con el combustible, resulta en una mayor masa de gases en expansión durante la fase de potencia. Esta expansión ejerce una fuerza sobre la cabeza del pistón, convirtiendo la energía térmica de la explosión en movimiento mecánico lineal.

El movimiento del pistón dentro del cilindro se transmite al cigüeñales, transformando el movimiento lineal en rotación. Por lo tanto, la eficiencia con la que el cilindro aloja esta expansión determina en gran medida la fuerza bruta del motor. Motores con mayor cilindrada tienden a ofrecer mayor par motor a bajas revoluciones, ya que cada ciclo de combustión mueve un volumen mayor de gases. Sin embargo, esta relación debe equilibrarse con la eficiencia de la mezcla aire-combustible y la geometría interna del cilindro para optimizar el rendimiento general sin sacrificar la durabilidad del bloque del motor.

Construcción y materiales del cilindro

La construcción del cilindro exige el uso de metales de alta resistencia mecánica para soportar las condiciones extremas propias del funcionamiento de un motor de combustión interna. Dado que es el recinto donde se realiza la explosión del combustible, las paredes del cilindro deben soportar presiones elevadas y temperaturas altas de manera constante. Esta exigencia estructural es crítica, ya que el cilindro actúa como el límite físico que contiene la expansión de los gases durante la fase de potencia, transmitiendo parte de la energía cinética hacia el pistón que se desplaza por su interior.

Condiciones de trabajo y resistencia térmica

Las condiciones de trabajo dentro del cilindro son severas. La combustión genera un aumento rápido de la temperatura, lo que provoca una expansión térmica del material que lo conforma. Para evitar deformaciones que afecten el ajuste con el pistón, se requieren aleaciones metálicas capaces de mantener su integridad geométrica bajo estrés térmico cíclico. La forma aproximada de un cilindro geométrico debe conservarse con precisión para garantizar el sellado adecuado y minimizar las fugas de gases hacia la culata o el cárter.

La resistencia a la abrasión también es un factor determinante en la selección de los materiales. El movimiento continuo del pistón genera fricción contra las paredes del cilindro, lo que puede provocar desgaste progresivo si el metal no posee la dureza superficial necesaria. Este desgaste puede alterar la relación entre el volumen del cilindro y el desplazamiento del pistón, afectando directamente la eficiencia del motor.

Integración en el bloque del motor

Una agrupación de cilindros constituye el bloque del motor, lo que implica que la construcción individual de cada cilindro debe ser compatible con la estructura global del conjunto. En motores que van desde un cilindro hasta 12 o 16 cilindros, la distribución de la carga mecánica varía, pero la necesidad de un metal fuerte para cada recinto permanece invariable. La cohesión entre los cilindros dentro del bloque asegura que las fuerzas generadas por las explosiones se transmitan de manera equilibrada, reduciendo las vibraciones y mejorando la durabilidad del conjunto mecánico.

La precisión en la fabricación del cilindro es esencial para el rendimiento del motor. Cualquier imperfección en la superficie interna puede aumentar la fricción o causar fugas de compresión, lo que reduce la potencia generada por la explosión del combustible. Por lo tanto, los procesos de fundición y acabado de los metales utilizados deben garantizar una superficie lisa y uniforme, capaz de soportar las altas temperaturas y las presiones constantes sin perder su forma geométrica original.

La camisa del cilindro: estructura y mantenimiento

La camisa del cilindro constituye un elemento estructural crítico dentro del bloque del motor, actuando como el tubo cilíndrico que aloja el movimiento del pistón. Su diseño no es meramente geométrico, sino funcional, ya que debe soportar las altas presiones generadas durante la explosión del combustible y garantizar un sellado hermético para la cámara de combustión. En la mayoría de los motores de combustión interna, la camisa se integra directamente en la agrupación de cilindros que forman el bloque, sirviendo como superficie de deslizamiento principal.

Función en la circulación de agua y refrigeración

La disposición de la camisa del cilindro es fundamental para la termorregulación del motor. El diseño permite que el agua de refrigeración circule en los espacios adyacentes a la pared exterior de la camisa, facilitando la disipación del calor generado por la fricción y la expansión térmica del gas. Esta circulación es esencial para mantener la temperatura operativa óptima, evitando el sobrecalentamiento que podría alterar las tolerancias mecánicas. La eficiencia en la transferencia de calor desde la pared del cilindro hacia el fluido refrigerante determina en gran medida la estabilidad térmica del motor, especialmente en motores con múltiples cilindros donde la gestión del calor es más compleja.

Mantenimiento: rectificación y sustitución

Una ventaja clave del uso de camisas individuales es la facilidad de sustitución frente a una reparación integral del bloque. Cuando la superficie del cilindro sufre desgaste o un fenómeno conocido como gripaje, la camisa puede ser extraída y rectificada. La rectificación implica un proceso de mecanizado preciso para devolver a la superficie su forma geométrica cilíndrica original, eliminando irregularidades y asegurando un ajuste correcto con el nuevo pistón o anillos. Este procedimiento es más económico que reemplazar todo el bloque del motor, ofreciendo una solución práctica para extender la vida útil de motores de diversos tamaños, desde unidades de un solo cilindro hasta configuraciones más complejas.

Excepción del material Nikasil

El mantenimiento convencional mediante rectificación presenta una notoria excepción cuando se utiliza el material Nikasil. Este compuesto, que combina níquel y silicio, ofrece una dureza y resistencia al desgaste superiores a las fundiciones tradicionales, lo que resulta en una mayor durabilidad de la superficie del cilindro. Sin embargo, la alta dureza del Nikasil dificulta el proceso de rectificación estándar. En muchos casos, si la superficie de Nikasil sufre daños significativos, la rectificación puede no ser suficiente o pueda requerir técnicas especializadas, lo que a menudo hace que la sustitución completa de la camisa o incluso del bloque sea más viable que la reparación superficial. Esta característica del Nikasil representa un cambio en las estrategias de mantenimiento, priorizando la resistencia inicial sobre la facilidad de reparación posterior.

Aplicaciones de la energía generada en el cilindro

La energía térmica liberada durante la combustión dentro del cilindro se transforma en trabajo mecánico a través del desplazamiento del pistón. Este movimiento lineal es el punto de partida para diversas aplicaciones industriales y de transporte, donde la conversión de fuerza en movimiento útil define la eficiencia del sistema. El bloque del motor, compuesto por la agrupación de estos cilindros, actúa como la unidad estructural principal que soporta las cargas térmicas y mecánicas generadas en cada ciclo.

Propulsión marina

En el contexto de la navegación, los motores de combustión interna utilizan la energía generada en los cilindros para mover hélices. Los motores marinos, que pueden variar desde configuraciones de un solo cilindro hasta complejos arreglos de 12 o 16 cilindros, transmiten la fuerza del pistón a un eje de salida. Este eje, a su vez, acciona las hélices que impulsan el casco del barco a través del agua. La disposición de los cilindros en el bloque influye directamente en el equilibrio vibratorio y en la suavidad de la transmisión de potencia hacia la hélice, lo cual es crítico para la eficiencia hidrodinámica y la durabilidad de los componentes del sistema de propulsión.

Generación de energía eléctrica

En aplicaciones fijas y en motores generadores marinos, la energía mecánica producida en el cilindro se emplea para generar electricidad. Los motores de combustión interna actúan como primarios para alternadores o generadores eléctricos. La explosión del combustible dentro del recinto del cilindro mueve el pistón, que gira un eje conectado al rotor del generador. Esta configuración es común en plantas de energía de respaldo, centrales eléctricas marinas y sistemas de generación autónoma. La capacidad de estos sistemas para convertir la energía térmica en eléctrica depende de la eficiencia con la que el bloque del motor, con su conjunto de cilindros, pueda mantener la estabilidad operativa y la conversión de la fuerza lineal en movimiento rotativo constante.

Ejercicios resueltos

Identificación de componentes y relación estructural

El ejercicio teórico a continuación demuestra cómo aplicar las definiciones fundamentales del cilindro y su integración en el bloque del motor. Se parte de la premisa de que el cilindro es el recinto geométrico donde se desplaza el pistón y donde ocurre la explosión del combustible.

Ejercicio 1: Clasificación funcional del recinto

Dado un motor de combustión interna, se solicita identificar la función principal del recinto cilíndrico. La resolución sigue estos pasos:

Ejercicio 2: Agrupación en el bloque del motor

Se analiza la relación entre unidades individuales y la estructura global. Si un motor posee una agrupación de cilindros, se debe determinar cómo se llama esta estructura colectiva.

Ejercicio 3: Variabilidad en la configuración de cilindros

Se evalúa la flexibilidad de diseño en motores de combustión interna basándose en la cantidad de cilindros. Los datos indican que existen configuraciones desde un solo cilindro hasta 12 o 16 cilindros.
