Definición y concepto

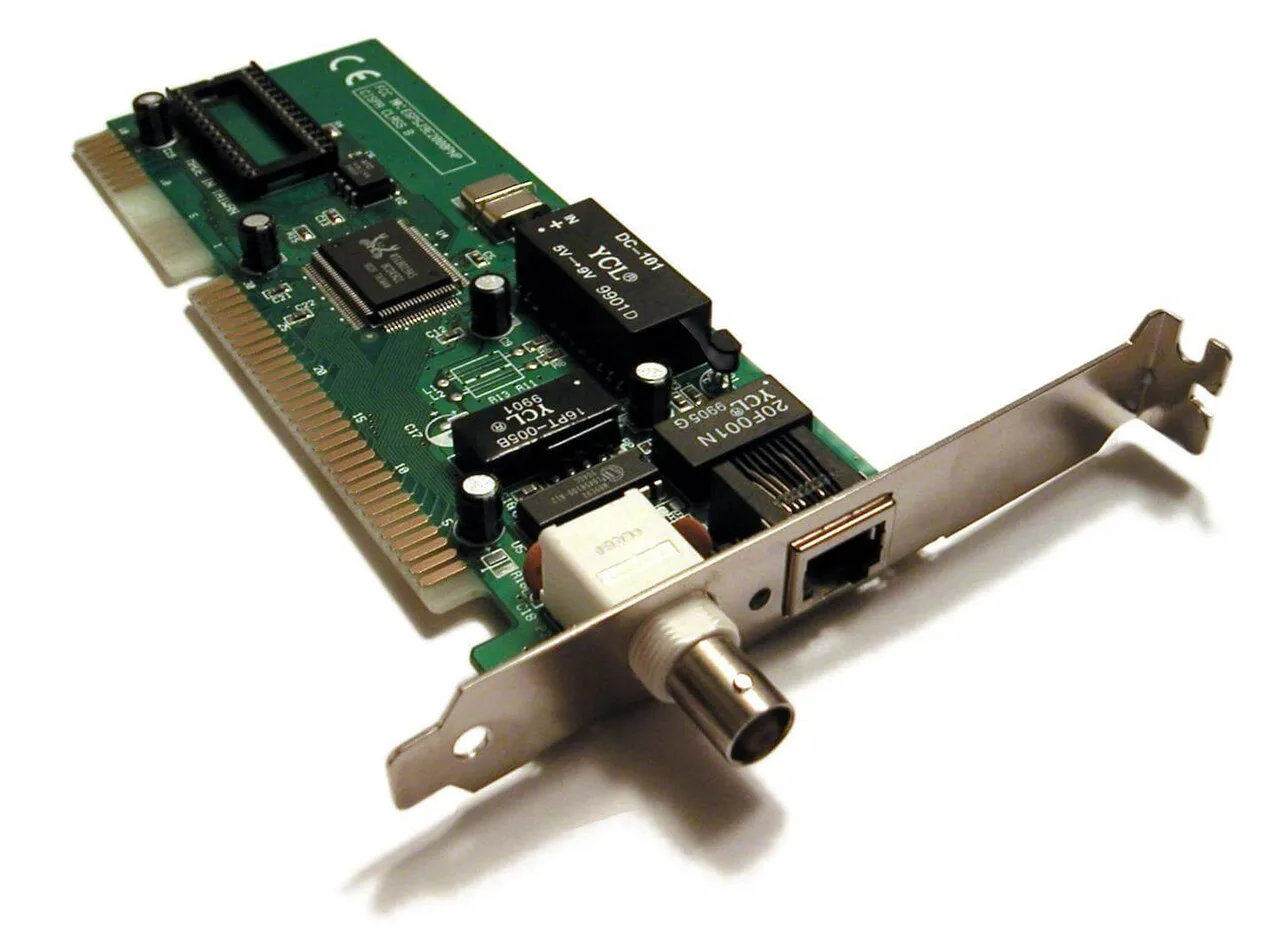

La tarjeta de red, también conocida como placa de red, adaptador de red, adaptador LAN, interfaz de red física o por sus términos en inglés network interface card o network interface controller (NIC), cuya traducción literal es «tarjeta de interfaz de red» (TIR), constituye un componente fundamental del hardware informático. Su función primordial es conectar una computadora a una red informática, lo que posibilita compartir recursos entre dos o más computadoras dentro de una red de computadoras. Este dispositivo actúa como el puente esencial entre la arquitectura interna del equipo y el medio de transmisión externo, permitiendo la comunicación bidireccional de datos.
Funcionamiento técnico y capas del modelo de red
Desde una perspectiva técnica, la tarjeta de red implementa los circuitos necesarios para operar en la capa física y la capa de enlace de datos del modelo de red. En la capa física, el adaptador se encarga de la señalización eléctrica o óptica, traduciendo los bits digitales en señales adecuadas para el medio de transmisión, ya sea cableado o inalámbrico. En la capa de enlace de datos, gestiona el control de acceso al medio y la detección de errores básicos, asegurando que los datos lleguen correctamente al destino inmediato en la red.
Para garantizar la identificación única de cada dispositivo conectado, las tarjetas de red utilizan direcciones MAC de 48 bits. Estas direcciones son administradas por el IEEE (Instituto de Ingenieros Eléctricos y Electrónicos), lo que permite que cada interfaz de red tenga un identificador distinto a nivel de hardware. Este mecanismo de identificación es crucial para el direccionamiento a nivel de enlace, diferenciando a los nodos en una misma red local y facilitando el enrutamiento de los cuadros de datos hacia su destino correcto.
Variantes tecnológicas y conectores
Existen diversas variantes de tarjetas de red diseñadas para adaptarse a diferentes tecnologías de conexión y requisitos de velocidad. Entre las más comunes se encuentran las variantes para Ethernet, que utilizan conectores como el RJ-45 y ofrecen altas velocidades de transmisión en redes cableadas. También existen adaptadores para Wi-Fi, que permiten la conectividad inalámbrica mediante ondas de radiofrecuencia, ofreciendo flexibilidad en la disposición física de los dispositivos.
Además de estas tecnologías predominantes, se han desarrollado tarjetas para otros protocolos históricos o especializados como Token Ring y ARCNET. Cada una de estas variantes presenta diferentes conectores y rangos de velocidades, lo que permite a los usuarios seleccionar el adaptador más adecuado según las necesidades específicas de su red informática, ya sea para entornos domésticos, corporativos o industriales. La elección del tipo de tarjeta influye directamente en el rendimiento y la eficiencia de la comunicación entre los recursos compartidos.
¿Cómo funciona la comunicación en red?
Las tarjetas de red operan implementando los circuitos correspondientes a la capa física y la capa de enlace de datos dentro del modelo de red estándar. Esta arquitectura permite que el dispositivo traduzca las señales eléctricas, ópticas o de radiofrecuencia en datos comprensibles para el sistema informático, facilitando la conexión directa de una computadora a una red informática. El funcionamiento se basa en la capacidad de compartir recursos entre dos o más computadoras, actuando como el puente fundamental en una red de computadoras.
Capas de funcionamiento y protocolos
La implementación técnica abarca la capa física, que gestiona la transmisión de bits brutos a través del medio de comunicación, y la capa de enlace de datos, que organiza estos bits en tramas y controla el acceso al medio. Las tarjetas de red soportan diversas tecnologías y protocolos, incluyendo Ethernet, Wi-Fi, Token Ring y ARCNET. Cada una de estas variantes utiliza diferentes conectores y ofrece distintas velocidades de transmisión, adaptándose a las necesidades específicas de la infraestructura de red. La placa de red, también conocida como adaptador de red o adaptador LAN, gestiona estas diferencias de protocolo para asegurar la comunicación efectiva.
Direcciones MAC y el papel del IEEE
La dirección MAC permite que los datos sean dirigidos correctamente a la interfaz de red física correspondiente, distinguiendo cada tarjeta de red dentro del entorno de red. Este sistema de identificación es esencial para el funcionamiento de la capa de enlace de datos, asegurando que las tramas de datos lleguen al destino correcto en redes compartidas.
Integración con direcciones IP
Aunque la tarjeta de red gestiona la dirección MAC a nivel de hardware, su funcionamiento está estrechamente ligado a las direcciones IP asignadas al sistema operativo. La interfaz de red física traduce las direcciones lógicas (IP) en direcciones físicas (MAC) mediante procesos como la resolución de direcciones, permitiendo que la computadora participe en redes más amplias. La tarjeta de red, o network interface card, actúa como el controlador de interfaz de red que gestiona esta traducción y el flujo de datos entrante y saliente, posibilitando la comunicación en red eficiente y confiable entre los dispositivos conectados.
Arquitectura técnica y métodos de transferencia
La implementación física de la tarjeta de red depende de su integración en la placa base del equipo, utilizando principalmente buses de expansión para comunicar el controlador con la memoria principal y la CPU. Históricamente, el bus PCI fue el estándar dominante, ofreciendo una anchura de datos de 32 o 64 bits y frecuencias de reloj de 33 MHz o 66 MHz, lo que permitía velocidades teóricas de hasta 133 MB/s. Con la evolución hacia mayores anchos de banda, el bus PCI Express (PCIe) se convirtió en el sucesor principal, caracterizado por una arquitectura de punto a punto con pares diferenciales, lo que reduce la latencia y permite escalabilidad mediante carriles x1, x2, x4, etc. Esta transición ha sido crucial para soportar las crecientes demandas de throughput en redes Gigabit y superior.
Mecanismos de indicación de paquetes
Para notificar al procesador la llegada de nuevos datos, las tarjetas de red emplean dos estrategias principales: el encuestado (Polling) y las interrupciones (IRQ). En el método de Polling, la CPU verifica periódicamente el estado del registro de estado del controlador de red, lo que resulta eficiente en cargas altas pero puede desperdiciar ciclos de reloj cuando el tráfico es escaso. Por el contrario, el uso de Interrupciones de Entrada/Salida (IRQ) permite que el controlador de red envíe una señal eléctrica directa a la CPU, despertándola solo cuando hay datos disponibles. Aunque esto reduce la carga de la CPU en tráfico intermitente, un exceso de interrupciones (Interruption Storm) puede saturar el procesador, por lo que técnicas modernas como MSI (Message Signaled Interrupts) y MSI-X optimizan este proceso.
Métodos de transferencia de datos
La eficiencia en la transferencia de bloques de datos desde la memoria del controlador hacia la memoria RAM del sistema se logra mediante tres métodos fundamentales: E/S Programada, DMA y Bus Mastering. La E/S Programada implica que la CPU lea o escriba cada palabra de datos individualmente, lo que ofrece simplicidad pero alta sobrecarga de la CPU. El Acceso Directo a la Memoria (DMA) permite al controlador de red tomar el control temporal del bus de datos para transferir bloques completos sin intervención constante de la CPU, reduciendo significativamente la latencia. El Bus Mastering es una evolución del DMA donde el controlador de red actúa como maestro del bus, iniciando y gestionando la transferencia directamente, lo que es esencial para altas velocidades de transmisión.
| Método de Transferencia | Descripción Técnica | Uso de la CPU | Eficiencia en Alto Tráfico |
|---|---|---|---|
| E/S Programada | La CPU lee/escribe cada dato individualmente del registro del controlador. | Muy Alto (Cada palabra requiere instrucción) | Baja (La CPU se satura rápidamente) |
| DMAC (Acceso Directo a la Memoria) | El controlador DMA gestiona la transferencia de bloques de datos entre la memoria y la NIC. | Medio (La CPU inicia y finaliza la transferencia) | Alta (Reduce la sobrecarga por palabra) |
| Bus Mastering | El controlador de red actúa como maestro del bus, iniciando la transferencia directamente. | Bajo (Solo interrupciones de inicio/fin) | Muy Alta (Ideal para redes Gigabit y superiores) |
La selección del método adecuado depende de la arquitectura del sistema y de la carga de trabajo de la red. En sistemas embebidos con recursos limitados, la E/S Programada puede ser suficiente, mientras que en estaciones de trabajo y servidores de alto rendimiento, el Bus Mastering es casi obligatorio para mantener la fluidez del flujo de datos y minimizar la latencia de procesamiento en la capa de enlace de datos.
Tipos de tarjetas de red y conectores
Las tarjetas de red se clasifican según la tecnología de transmisión y el estándar de protocolo que implementan, lo que determina el tipo de conector físico y las velocidades de datos soportadas. Las variantes más comunes incluyen Ethernet, Wi-Fi, Token Ring y ARCNET, cada una diseñada para entornos específicos y con características técnicas particulares.
Conectores y tecnologías de red
Los conectores físicos son esenciales para la interconexión entre la tarjeta de red y el medio de transmisión. Los tipos más destacados incluyen:
| Tecnología | Conectores comunes | Velocidades típicas | Uso histórico o actual |
|---|---|---|---|
| Ethernet | RJ-45, BNC, AUI | 10 Mbps, 100 Mbps, 1 Gbps, 10 Gbps | Estándar predominante en redes LAN y WAN; usado en oficinas, hogares y centros de datos. |
| Wi-Fi | RJ-45 (para conexión por cable), antenas integradas | 54 Mbps, 300 Mbps, 1 Gbps, 2.5 Gbps | Conexión inalámbrica basada en estándares IEEE 802.11; ampliamente usado en dispositivos móviles y redes domésticas. |
| Token Ring | DB-9, BNC | 4 Mbps, 16 Mbps, 100 Mbps | Uso histórico en redes corporativas; reemplazado en gran medida por Ethernet. |
| ARCNET | BNC, RJ-11 | 2.5 Mbps, 10 Mbps, 100 Mbps | Redes de área local de bajo costo; usado en sistemas embebidos y redes industriales. |
El conector RJ-45 es el más extendido en redes Ethernet modernas, permitiendo velocidades de hasta 10 Gbps en configuraciones avanzadas. El conector BNC fue común en redes Ethernet antiguas (como 10Base2 y 10Base5) y también en redes Token Ring y ARCNET. El conector AUI (Attachment Unit Interface) se utilizaba en las primeras redes Ethernet para conectar la tarjeta de red al medio de transmisión mediante un cable coaxial.
Las tarjetas de red modernas suelen integrar múltiples tecnologías, como Ethernet y Wi-Fi, para ofrecer flexibilidad en la conexión. Además, las velocidades de transmisión han aumentado significativamente, pasando de los 10 Mbps originales de Ethernet a los 10 Gbps y más en las redes actuales.
Especificaciones de velocidad y estándares
Las tarjetas de red presentan diversas especificaciones de velocidad que determinan su capacidad de transmisión de datos, siendo los estándares Ethernet y Wi-Fi los más utilizados en entornos domésticos y corporativos. Es fundamental distinguir entre la velocidad teórica del estándar y el rendimiento real percibido por el usuario, el cual depende de múltiples factores técnicos y físicos.
Estándares de velocidad Ethernet
La tecnología Ethernet ha evolucionado a través de varias generaciones, cada una definida por su velocidad nominal expresada en megabits o gigabits por segundo (Mbit/s o Gbit/s). Las variantes más comunes incluyen:
- 10 Mbit/s (10BASE-T): Fue el estándar inicial para redes de área local (LAN), adecuado para tráfico ligero y procesamiento básico.
- 100 Mbit/s (Fast Ethernet o 100BASE-TX): Multiplicó por diez la velocidad anterior, convirtiéndose en el estándar durante gran parte de la década de los años 2000.
- 1000 Mbit/s (Gigabit Ethernet o 1000BASE-T): Actualmente es el estándar predominante en tarjetas de red integradas, ofreciendo una capacidad suficiente para la mayoría de las aplicaciones modernas, como streaming en alta definición y transferencia de archivos grandes.
- 10 Gbit/s (10GBASE-T): Reservado principalmente para estaciones de trabajo de alto rendimiento y servidores, requiriendo una calidad de cableado superior para minimizar la atenuación de la señal.
Estándares de velocidad Wi-Fi
Las tarjetas de red inalámbricas siguen las normas de la familia IEEE 802.11, donde la velocidad teórica varía según la generación del estándar:
- 802.11b: Ofrece una velocidad máxima teórica de 11 Mbit/s, siendo la primera en ganar popularidad en hogares.
- 802.11g: Aumenta la capacidad hasta 54 Mbit/s, manteniendo la retrocompatibilidad con el estándar anterior.
- 802.11n: Introduce la tecnología MIMO (Multiple Input Multiple Output), permitiendo velocidades teóricas que pueden superar los 100 Mbit/s, dependiendo de la configuración de los canales.
Limitaciones de rendimiento y cableado
La velocidad real de transferencia de datos rara vez alcanza la cifra teórica del estándar debido a la sobrecarga de la capa de enlace de datos y la capa física, así como a la interferencia electromagnética en el medio físico. En el caso de Ethernet, la calidad del cableado es crítica. Las categorías de cableado definen la frecuencia máxima de operación y, por ende, la velocidad soportada:
- El cable Cat5e es adecuado para velocidades de hasta 1 Gbit/s a distancias de hasta 100 metros.
- El cable Cat6 soporta velocidades de hasta 10 Gbit/s en distancias más cortas, reduciendo la diafonía entre pares de hilos.
En redes Wi-Fi, factores como la distancia al punto de acceso, las paredes intermedias y la congestión espectral en la banda de 2.4 GHz o 5 GHz reducen significativamente el ancho de banda efectivo. Por lo tanto, al seleccionar una tarjeta de red, es esencial considerar no solo la velocidad máxima del adaptador, sino también la calidad de la infraestructura de cableado o la calidad del medio inalámbrico para evitar cuellos de botella en la comunicación de la computadora.
Ejercicios resueltos
Ejercicio 1: Identificación de direcciones MAC e IP
Se analiza una configuración de red donde es necesario distinguir entre la dirección física y la lógica de un dispositivo. Según la VERDAD-BASE, la tarjeta de red utiliza direcciones MAC de 48 bits administradas por el IEEE para la identificación única. Supongamos que un administrador observa la dirección MAC 00:1A:2B:3C:4D:5E y la dirección IP 192.168.1.10.
Paso 1: Verificar el formato de la dirección MAC. Una dirección MAC válida consta de 48 bits, generalmente representados por seis pares de dígitos hexadécimales separados por dos puntos o guiones. La dirección 00:1A:2B:3C:4D:5E cumple con este formato, confirmando que es una dirección de capa de enlace de datos asignada al hardware por el fabricante (según el estándar IEEE).
Paso 2: Diferenciar de la dirección IP. La dirección 192.168.1.10 es una dirección lógica asignada a nivel de red (capa de red del modelo OSI), utilizada para el enrutamiento de paquetes. Mientras que la MAC identifica físicamente la interfaz de red (NIC), la IP identifica la conexión lógica dentro de la red. Este ejercicio ilustra cómo la NIC implementa circuitos de capa física y capa de enlace de datos del modelo de red.
Ejercicio 2: Selección de tarjeta según necesidades de red
Un entorno de oficina requiere conectar computadoras a una red Ethernet con velocidades de transferencia altas. La VERDAD-BASE indica que existen variantes para Ethernet, Wi-Fi, Token Ring y ARCNET con diferentes conectores y velocidades.
Análisis de requisitos: Se necesita una conexión estable y de alta velocidad. Entre las opciones disponibles (Ethernet, Wi-Fi, Token Ring, ARCNET), Ethernet es la tecnología más común para redes de área local (LAN) cableadas que requieren alta throughput.
Selección: Se elige una tarjeta de red Ethernet. Es crucial verificar el tipo de conector y la velocidad soportada. Por ejemplo, una tarjeta Ethernet con conector RJ-45 que soporte velocidades de Gigabit Ethernet sería adecuada para compartir recursos entre dos o más computadoras de manera eficiente. Se descarta Wi-Fi si la estabilidad es prioritaria sobre la movilidad, y se descartan Token Ring y ARCNET si la infraestructura actual es predominantemente Ethernet, alineándose con la función de la NIC de posibilitar compartir recursos en una red de computadoras.
Evolución histórica de las NIC
La evolución de la tarjeta de red refleja la transición de componentes discretos a soluciones integradas, manteniendo su función esencial como puente entre la computadora y la red informática. Inicialmente, estas tarjetas eran módulos de expansión independientes que se conectaban a buses internos, permitiendo la implementación de circuitos de capa física y capa de enlace de datos del modelo de red. Esta arquitectura facilitaba la actualización tecnológica sin reemplazar toda la placa base, siendo crucial para compartir recursos entre dos o más computadoras en entornos tempranos.
Integración en chipsets y placa base
Con el avance de la microelectrónica, las funciones de la interfaz de red física comenzaron a integrarse directamente en los chipsets de la placa base. Esta integración redujo los costos y simplificó la arquitectura interna, aunque mantuvo la dependencia de direcciones MAC de 48 bits administradas por el IEEE para la identificación única de cada dispositivo. La estandarización de protocolos como Ethernet y Wi-Fi permitió que estos adaptadores LAN se volvieran casi universales, adaptándose a diferentes velocidades y conectores según la tecnología empleada.
Interfaces duales en servidores
En entornos de mayor complejidad, como los servidores, surgieron las interfaces duales y múltiples para mejorar el rendimiento y la redundancia. Estas configuraciones permitían gestionar mayores volúmenes de tráfico y ofrecer mayor fiabilidad, aprovechando variantes específicas para tecnologías como Token Ring y ARCNET, además de Ethernet y Wi-Fi. La capacidad de conectar una computadora a una red informática de manera eficiente se vio potenciada por estas mejoras, asegurando que el hardware pudiera soportar las demandas crecientes de las redes de computadoras modernas sin perder la esencia de su diseño original como componente de hardware dedicado.
