Tiristores controlados por MOS

Definición y concepto

El tiristor controlado por MOS, conocido internacionalmente por sus siglas en inglés como MCT (Metal-Oxide-Semiconductor Controlled Thyristor), representa una evolución significativa en la tecnología de los dispositivos semiconductores de potencia. Este componente se define como una mejora directa sobre el tiristor convencional, integrando un par de transistores de efecto de campo de óxido metálico (MOSFET) para gestionar con mayor precisión el encendido y el apagado de la corriente eléctrica. La naturaleza del MCT lo posiciona como una solución que supera varias de las limitaciones inherentes a los dispositivos de potencia existentes en el mercado, ofreciendo un rendimiento que promete ser un cambio mejor para el futuro de la electrónica de potencia.

Principios de funcionamiento

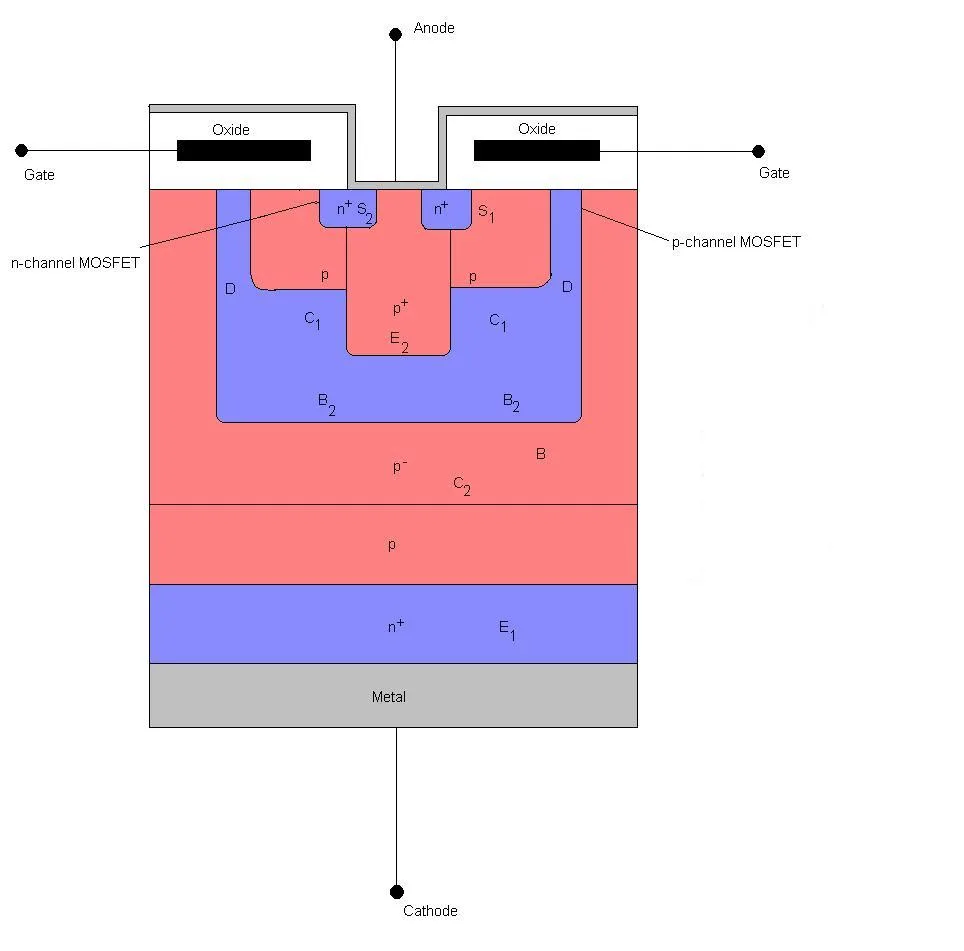

El funcionamiento del MCT se basa en la interacción entre la estructura del tiristor y los canales de los MOSFET integrados. El dispositivo utiliza un mecanismo específico para controlar el flujo de corriente a través de pulsos aplicados en la puerta. El encendido se logra mediante la aplicación de un pulso negativo en la puerta, el cual activa el transistor PMOSFET, también denominado On-FET. Este proceso permite iniciar la conducción del dispositivo con mayor eficiencia que en los tiristores tradicionales.

Por otro lado, el apagado se realiza con un pulso positivo que activa el transistor NMOSFET, conocido como Off-FET. Este mecanismo es crucial porque permite desviar la base del transistor PNP interno, facilitando la interrupción de la corriente. Esta capacidad de control activo en ambos extremos del ciclo de conducción distingue al MCT de otros dispositivos y contribuye a su versatilidad en aplicaciones de alta potencia.

Características técnicas y rendimiento

En términos de rendimiento, el MCT presenta ventajas cuantificables frente a tecnologías competidoras. La densidad de corriente del MCT es un 70% superior a la de un IGBT cuando se compara con la misma corriente total. Esta mayor densidad permite diseños más compactos y eficientes en los circuitos de potencia. Además, los tiempos de respuesta del dispositivo son competitivos; un MCT de 300A y 500V tiene un tiempo de activado típico de 0.4 ms y de desactivado de 1.25 ms, lo que lo hace adecuado para aplicaciones que requieren una conmutación rápida y precisa.

Aunque existen varios dispositivos en la familia MCT con distintas combinaciones de canales y estructuras de la puerta, el principio fundamental permanece consistente: la integración de la tecnología MOSFET para mejorar el control del tiristor. Esta arquitectura híbrida combina las altas capacidades de tensión y corriente del tiristor con la facilidad de control de los transistores de efecto de campo, ofreciendo una solución equilibrada para los desafíos modernos de la electrónica de potencia.

Principios de funcionamiento y conmutación

Mecanismo de encendido

El tiristor controlado por MOS (MCT) opera mediante la integración de un par de transistores de efecto de campo (MOSFET) para gestionar la corriente de puerta, superando las limitaciones de los tiristores tradicionales. El proceso de activación se inicia aplicando un pulso negativo en la puerta del dispositivo. Este potencial negativo activa específicamente el transistor PMOSFET, conocido como On-FET. La conducción de este componente permite que la corriente fluya hacia la unión base-emisor del transistor Q1. Esta inyección de corriente desencadena la acción regenerativa característica de la estructura del tiristor, permitiendo que el dispositivo pase del estado de bloqueo al estado de conducción completa.

Proceso de apagado y desviación de corriente

La conmutación inversa, es decir, el apagado del MCT, requiere la aplicación de un pulso positivo en la puerta. Este cambio de polaridad activa el transistor NMOSFET, denominado Off-FET. La función crítica de este componente es desviar la corriente de la base del transistor PNP, identificado como Q2. Al extraer la corriente de base de Q2, se rompe el ciclo de retroalimentación positiva que mantiene el tiristor encendido. Este mecanismo permite un control más preciso sobre el tiempo de desactivación en comparación con los tiristores convencionales, donde el apagado depende mayormente de la corriente externa.

Características de conmutación

Una ventaja técnica significativa del MCT es la ausencia de una fase de propagación de plasma durante la conmutación. Esta característica mejora la velocidad de respuesta del dispositivo. Los datos técnicos indican que un MCT con una capacidad nominal de 300A y 500V presenta un tiempo de activado típico de 0.4 ms y un tiempo de desactivado de 1.25 ms. Además, la densidad de corriente del MCT es un 70% superior a la de un IGBT con la misma corriente total, lo que sugiere una mayor eficiencia en el uso del área del semiconductor. Estas propiedades hacen del MCT una opción relevante para aplicaciones de electrónica de potencia que requieren alta densidad de corriente y tiempos de conmutación controlados.

¿Cuáles son las características técnicas del MCT?

Los tiristores controlados por MOS (MCT) presentan un conjunto de características técnicas diseñadas para superar las limitaciones de los dispositivos de potencia tradicionales, combinando la eficiencia de conducción del tiristor con la facilidad de control de los transistores de efecto de campo. Estas propiedades hacen del MCT una opción relevante en la electrónica de potencia moderna, ofreciendo un equilibrio entre el rendimiento estático y dinámico.

Especificaciones técnicas clave

Las prestaciones del MCT se definen por su capacidad para manejar corrientes elevadas con pérdidas reducidas y tiempos de respuesta optimizados. A continuación, se detallan las características principales verificadas para este tipo de dispositivo semiconductor.

La alta densidad de corriente del MCT, que es un 70% superior a la de un IGBT con la misma corriente total, permite reducir el tamaño de los componentes en aplicaciones de potencia media y alta. Esta característica es particularmente ventajosa en entornos donde el espacio es un factor limitante y se requiere una gestión eficiente de la corriente.

Los tiempos de activado y desactivado son críticos para el rendimiento dinámico del dispositivo. Para un MCT de 300A y 500V, el tiempo de activado típico es de 0.4 ms y el de desactivado de 1.25 ms. Estos valores permiten una conmutación rápida, reduciendo las pérdidas por conmutación y mejorando la eficiencia general del sistema. La baja capacidad de bloqueo inverso y la alta impedancia de entrada complementan estas ventajas, facilitando la integración del MCT en circuitos complejos y reduciendo la carga en los controladores de puerta.

En resumen, las características técnicas del MCT lo posicionan como un dispositivo competitivo en la electrónica de potencia, ofreciendo un rendimiento superior en términos de densidad de corriente, tiempos de conmutación y eficiencia energética en comparación con tecnologías anteriores.

¿Cómo se compara el MCT con otros dispositivos de potencia?

El tiristor controlado por MOS (MCT) se posiciona como una evolución significativa dentro de la electrónica de potencia, superando varias limitaciones de los dispositivos tradicionales como el MOSFET, el BJT y el IGBT. Su arquitectura híbrida permite combinar las ventajas de control por voltaje de los transistores con la capacidad de manejo de corriente de los tiristores, ofreciendo un equilibrio único para aplicaciones futuras de alta potencia.

Comparativa técnica con dispositivos de potencia

Una de las principales ventajas del MCT radica en su densidad de corriente. Esto permite diseños más compactos y eficientes en términos de espacio y materiales semiconductores. Además, la caída de conducción del MCT es notablemente menor; se registra una caída de 1,1 V a 25 °C para una corriente de 50 A, en comparación con los 2,5 V típicos del IGBT bajo condiciones similares. Esta menor caída de tensión se traduce en menores pérdidas por conducción, mejorando la eficiencia energética general del sistema.

Sin embargo, al igual que ocurre con otros dispositivos de potencia, existen compromisos en términos de velocidad de conmutación. Los tiempos de retardo del MCT son mayores que los de un MOSFET puro. Mientras que un MOSFET puede presentar un tiempo de retardo de aproximadamente 30 ns, el MCT muestra un tiempo de retardo de alrededor de 300 ns. Esta diferencia impacta directamente en las frecuencias de conmutación máximas alcanzables. Los IGBT suelen operar eficazmente a frecuencias de hasta 150 kHz, mientras que los MOSFET pueden llegar a 200 kHz. El MCT, aunque más lento que el MOSFET, ofrece un rendimiento competitivo en rangos intermedios, especialmente cuando se prioriza la densidad de corriente y la baja caída de conducción sobre la velocidad extrema.

Estas características hacen que el MCT sea una opción prometedora para aplicaciones donde la eficiencia en conducción y la densidad de corriente son críticas, aunque se requiera una velocidad de conmutación moderada en comparación con los MOSFET de alta frecuencia. La selección del dispositivo adecuado depende del equilibrio específico entre velocidad, pérdida de conducción y densidad de corriente requerida por la aplicación de potencia.

Aplicaciones en electrónica de potencia

Los tiristores controlados por MOS (MCT) encuentran su principal utilidad en el ámbito de la electrónica de potencia, donde superan las limitaciones de los dispositivos tradicionales al ofrecer un control preciso del encendido y el apagado. Su capacidad para manejar altas corrientes con una mayor densidad que otros dispositivos, como el IGBT, los hace ideales para aplicaciones que requieren eficiencia y compactación en los circuitos de conversión de energía.

Conversión de energía y control de factor de potencia

En los sistemas de conversión AC-DC y AC-AC, los MCT permiten una regulación más eficiente de la tensión y la corriente. Su estructura, que utiliza un par de MOSFET para controlar la corriente, facilita la implementación de convertidores estáticos que mejoran la calidad de la energía entregada a la carga. Esto es particularmente relevante en el control del factor de potencia, donde la capacidad del dispositivo para conmutar rápidamente ayuda a minimizar las pérdidas y a estabilizar la onda de corriente en relación con la tensión de entrada.

La aplicación en entradas de 60 Hz es un ejemplo claro de su versatilidad. En estos sistemas, la capacidad del MCT para manejar la frecuencia de la red eléctrica permite un control más fino de la potencia activa y reactiva, optimizando el rendimiento de motores industriales y sistemas de transmisión. La facilidad con la que se pueden poner en paralelo varios MCT aumenta su capacidad de corriente total, lo que resulta beneficioso para escalar la potencia sin necesidad de aumentar significativamente el tamaño del dispositivo individual.

Interruptores de alimentación conmutada

En las fuentes de alimentación conmutada, los MCT actúan como interruptores de alta eficiencia, aprovechando su rápido tiempo de activado y desactivado. La estructura del dispositivo, que incluye un PMOSFET para el encendido y un NMOSFET para el apagado, permite una conmutación precisa que reduce las pérdidas por conducción y conmutación. Esto es esencial en aplicaciones donde el espacio y la eficiencia energética son críticos, como en equipos electrónicos de potencia media y alta.

La capacidad de los MCT para operar con una densidad de corriente superior a la de los IGBT, en un 70% según las especificaciones técnicas, los convierte en una opción preferente para diseños que buscan maximizar la relación potencia-volumen. Además, su capacidad para ser conectados en paralelo facilita la distribución de la corriente entre múltiples dispositivos, mejorando la confiabilidad y la escalabilidad del sistema de alimentación.

Ejercicios resueltos

Análisis comparativo de pérdidas de conducción

Los tiristores controlados por MOS (MCT) ofrecen ventajas significativas en la eficiencia energética respecto a los dispositivos IGBT tradicionales, principalmente debido a su menor caída de tensión en estado de conducción. Para ilustrar esta diferencia, se presenta un ejercicio hipotético que compara las pérdidas de potencia en dos dispositivos sometidos a las mismas condiciones operativas.

Se considera un escenario donde un MCT y un IGBT conducen una corriente continua de 300 A. Según los datos técnicos proporcionados, la caída de tensión típica en el MCT es de 1,1 V, mientras que en el IGBT es de 2,5 V. El cálculo de las pérdidas de conducción se realiza mediante la fórmula básica de potencia eléctrica.

Aplicando los valores al dispositivo MCT:

Para el dispositivo IGBT:

La diferencia absoluta en las pérdidas es de 420 W. Esto demuestra que, para una misma corriente total, el MCT disipa considerablemente menos energía en forma de calor, lo que valida la afirmación de que su densidad de corriente es superior, permitiendo un diseño más compacto o una mayor eficiencia térmica.

Evaluación de los tiempos de conmutación

La capacidad de los MCT para ser encendidos y apagados mediante un par de MOSFET (PMOSFET para el encendido y NMOSFET para el apagado) influye directamente en su velocidad de respuesta. Es fundamental analizar cómo estos tiempos afectan el ciclo de trabajo en aplicaciones de electrónica de potencia.

Se plantea un ejercicio para determinar el porcentaje del ciclo de tiempo consumido exclusivamente por la conmutación en un MCT de 300 A y 500 V, operando a una frecuencia de 1 kHz. Los datos proporcionados indican un tiempo de activado típico de 0,4 ms y un tiempo de desactivado de 1,25 ms.

Primero, se calcula el periodo total de la señal a 1 kHz:

A continuación, se suman los tiempos de conmutación:

Al comparar el tiempo de conmutación (1,65 ms) con el periodo de operación (1 ms), se observa que, a esta frecuencia, los tiempos de transición superan el periodo completo. Esto indica que, para un MCT con estos parámetros específicos, una frecuencia de 1 kHz podría ser límite o requerir un análisis más detallado del ciclo de trabajo, ya que el dispositivo pasa una porción significativa del tiempo cambiando de estado. Este ejercicio resalta la importancia de seleccionar la frecuencia de conmutación adecuada en función de los tiempos de activado y desactivado del dispositivo para optimizar el rendimiento del sistema.

Desarrollo y generaciones del dispositivo

La evolución tecnológica del tiristor controlado por MOS (MCT) se ha caracterizado por un esfuerzo continuo por superar las limitaciones inherentes a los dispositivos de potencia convencionales. Aunque la información disponible no detalla cronologías específicas de lanzamiento comercial, se identifica una progresión técnica que abarca desde las primeras implementaciones hasta versiones más refinadas, a menudo referidas en la literatura especializada como Generación 1 y Generación 2. Esta evolución responde a la necesidad de optimizar el equilibrio entre la densidad de corriente y la velocidad de conmutación, dos parámetros críticos en la electrónica de potencia moderna.

Mejoras en las generaciones del dispositivo

Las primeras generaciones del MCT se centraron en validar el principio fundamental de utilizar un par de MOSFET (un PMOSFET o "On-FET" y un NMOSFET o "Off-FET") para controlar el encendido y el apagado de la corriente. El desafío principal en estas etapas iniciales fue la integración eficiente de las estructuras de puerta y canales para garantizar una activación fiable mediante pulsos negativos y una desactivación precisa mediante pulsos positivos que desvían la base del transistor PNP.

Con el avance hacia lo que se denomina la Generación 2, los ingenieros lograron mejoras significativas en los tiempos de desconexión. Esta optimización es crucial porque uno de los principales cuellos de botella de los tiristores tradicionales es su relativa lentitud al apagarse en comparación con los transistores de efecto de campo. La reducción de estos tiempos permite al MCT competir más eficazmente con el IGBT en aplicaciones de alta frecuencia. Las fuentes bibliográficas de 1999 y 2009 documentan estos avances, señalando cómo los refinamientos en la estructura del dispositivo permitieron reducir las pérdidas de conmutación y mejorar la eficiencia general del sistema.

Endurecimiento por radiación y aplicaciones especializadas

Además de las mejoras en la velocidad, las generaciones posteriores del MCT han incorporado estrategias de endurecimiento por radiación. Esta característica es particularmente relevante para aplicaciones en entornos hostiles, como la industria aeroespacial o la energía nuclear, donde la exposición a partículas cargadas puede afectar el comportamiento de los semiconductores. El endurecimiento por radiación implica modificaciones en la estructura del cristal y en el diseño de la puerta para minimizar los efectos de la deriva de parámetros eléctricos bajo irradiación.

Estas mejoras han consolidado al MCT como una promesa significativa para el futuro de la electrónica de potencia. Al combinar la alta densidad de corriente —superior en un 70% a la de un IGBT con la misma corriente total— con la capacidad de control de puerta de los MOSFET, el dispositivo ofrece una solución híbrida que aborda las deficiencias de sus predecesores. La evolución desde la Generación 1 hasta la 2 demuestra la viabilidad técnica del MCT y su potencial para reemplazar a dispositivos existentes en aplicaciones donde la eficiencia y la velocidad son críticas.
