Definición y concepto

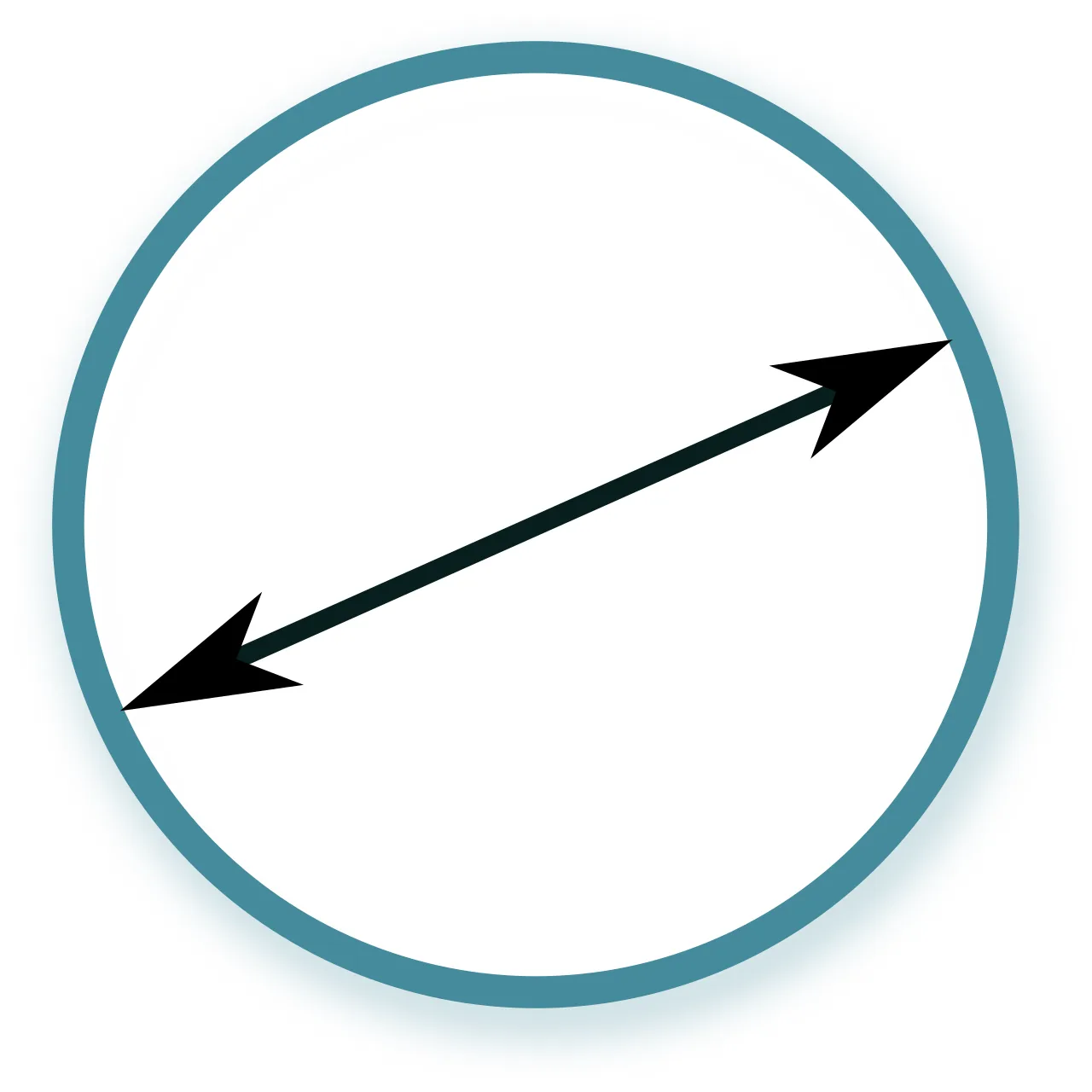

En el ámbito de la geometría euclidiana, el diámetro constituye un concepto fundamental para la descripción de figuras redondas y espacios métricos. Se define rigurosamente como el segmento de recta que pasa por el centro y une dos puntos opuestos de una circunferencia o de una esfera. Esta definición establece que el diámetro es, por extensión, cualquier cuerda de la circunferencia que atraviesa su punto central, diferenciándose de otras cuerdas que no contienen el centro geométrico. La precisión de esta definición es esencial para el desarrollo posterior de propiedades métricas y relaciones trigonométricas básicas.
Definición clásica en los Elementos
La conceptualización del diámetro tiene sus raíces en la obra fundacional de Euclides de Alejandría, conocida como los Elementos. En este tratado, Euclides establece las bases de la geometría plana, definiendo el diámetro como una recta que pasa por el centro y se extiende por ambos lados, siendo cortada por la circunferencia y pasando por el centro. Esta definición clásica subraya la importancia del centro como punto de simetría y eje de referencia para medir la extensión máxima de la figura circular. La claridad de la definición euclidiana ha permitido que el concepto se mantenga prácticamente inalterado a lo largo de los siglos, sirviendo como pilar para la geometría elemental y avanzada.
Relación con la constante π
Una de las propiedades más significativas del diámetro en la geometría euclidiana es su relación directa con la longitud de la circunferencia que delimita. La razón entre la longitud de cualquier circunferencia y su diámetro es constante, conocida universalmente como π (pi). Esta constante es fundamental en múltiples ramas de las matemáticas y la física. Aunque π es un número irracional con infinitas cifras decimales, existen aproximaciones fraccionarias de gran precisión. Una de las aproximaciones históricamente notables es la fracción 355/113, que ofrece una representación muy precisa del valor de π, facilitando cálculos en ingeniería y geometría aplicada sin necesidad de decimales extensos. Esta relación permite calcular la circunferencia multiplicando el diámetro por π, estableciendo una conexión directa entre la medida lineal a través del centro y la longitud perimetral.
Representación simbólica en ingeniería
En el contexto de la ingeniería y la técnica, la representación gráfica del diámetro utiliza un símbolo específico para diferenciarlo de otras medidas lineales. Se emplea el símbolo ⌀, correspondiente al código Unicode 8960. Este símbolo se coloca generalmente antes del valor numérico de la medida, indicando que la longitud especificada corresponde a la distancia a través del centro de la figura, ya sea en un plano (2D) o en el espacio tridimensional (3D). El uso estandarizado de este símbolo evita ambigüedades en planos técnicos, dibujos de taller y especificaciones de componentes mecánicos, donde la distinción entre radio, diámetro y cuerda es crítica para la fabricación y el ensamblaje. La adopción de ⌀ como estándar facilita la comunicación técnica internacional, trascendiendo las diferencias lingüísticas en la descripción de dimensiones geométricas.
Generalización en espacios métricos
Más allá de la geometría euclidiana clásica, el concepto de diámetro se generaliza en el estudio de los espacios métricos. En este contexto más abstracto, el diámetro de un conjunto se define como el supremo de las distancias entre todos los pares de puntos pertenecientes a ese conjunto. Esta definición extiende la noción intuitiva de "anchura máxima" a conjuntos que pueden no tener un centro geométrico evidente o que residen en espacios de dimensión superior. El uso del supremo permite manejar conjuntos abiertos o cerrados, asegurando que el diámetro capture la mayor distancia posible entre cualquier par de puntos, incluso si esa distancia máxima no es alcanzada por dos puntos específicos en el caso de conjuntos abiertos. Esta generalización es fundamental en análisis real, topología y geometría diferencial, donde las propiedades de distancia y tamaño de conjuntos son esenciales para el estudio de la convergencia, la compacidad y la estructura del espacio.
Relación con la constante π y el radio
Definición geométrica y relación con el radio
Esta definición implica que el diámetro es una cuerda específica de la circunferencia que atraviesa su centro geométrico. Dado que el radio es la distancia desde el centro hasta cualquier punto de la circunferencia, el diámetro mide exactamente el doble de la longitud del radio. Esta relación fundamental permite expresar el diámetro en función del radio mediante una fórmula directa, estableciendo una proporción constante entre ambas magnitudes lineales en cualquier círculo dado.
La constante π y el cálculo de la longitud
La relación más significativa del diámetro en la geometría clásica es su conexión con la longitud de la circunferencia. La razón entre la longitud de la circunferencia y la longitud de su diámetro es constante para todos los círculos, y esta constante se denomina π (pi). Esta relación es fundamental para el cálculo de medidas circulares y establece que la longitud de la circunferencia es igual al producto del diámetro por π. En términos del radio, esto se expresa mediante la fórmula 2πr, donde r representa el radio del círculo.
El valor de π es un número irracional, lo que significa que su representación decimal es infinita y no periódica. Para fines prácticos y de precisión en diversas disciplinas científicas, se utilizan aproximaciones numéricas. Una de las aproximaciones fraccionarias más precisas y conocidas históricamente es 355/113. Esta fracción proporciona un valor cercano a 3,14159..., ofreciendo una precisión suficiente para muchas aplicaciones en ingeniería y matemáticas aplicadas. El uso de esta aproximación permite realizar cálculos de longitud de circunferencia con un margen de error mínimo en contextos donde la precisión absoluta de los decimales infinitos no es estrictamente necesaria.
| Magnitud | Fórmula en función del diámetro (d) | Fórmula en función del radio (r) |
|---|---|---|
| Longitud de la circunferencia | π × d | 2πr |
| Área del círculo | π × (d/2)² | π × r² |
Representación técnica y simbología
En el campo de la ingeniería y la técnica, la representación gráfica del diámetro es esencial para la comunicación precisa de medidas. Para ello, se utiliza el símbolo ⌀, que corresponde al código Unicode 8960. Este símbolo se coloca generalmente antes del valor numérico para indicar que la medida se refiere al diámetro de un elemento circular o esférico. El uso estandarizado de este símbolo facilita la lectura de planos técnicos, diagramas y especificaciones técnicas, diferenciando claramente el diámetro de otras dimensiones lineales como el radio o la altura. La adopción de este símbolo técnico permite una notación concisa y universalmente reconocida en documentos de ingeniería y diseño.
¿Cómo se representa el símbolo del diámetro en ingeniería?
En el ámbito de la ingeniería, la representación gráfica del diámetro se estandariza mediante el símbolo ⌀. Este carácter técnico no es meramente decorativo; cumple una función esencial en planos, diagramas de flujo y especificaciones técnicas para distinguir inequívocamente la medida del diámetro de otras dimensiones lineales, como el radio o la longitud. El uso correcto de este símbolo evita ambigüedades en la interpretación de dibujos técnicos, especialmente cuando se trabaja con escalas reducidas o cuando el espacio para anotaciones es limitado.
Codificación y representación digital
El símbolo ⌀ está codificado en el estándar Unicode bajo el punto de código U+2300. En el sistema decimal, este valor corresponde al número 8960. Esta codificación permite su uso consistente en diversos sistemas operativos, procesadores de texto y software de diseño asistido por computadora (CAD). En entornos web y documentos HTML, el símbolo puede insertarse mediante su entidad numérica o su código hexadecimal, asegurando que se visualice correctamente independientemente de la fuente tipográfica utilizada, siempre que esta soporte el bloque de símbolos técnicos de Unicode.
Distinción de caracteres similares
Una fuente común de error en la documentación técnica es la confusión entre el símbolo de diámetro (⌀) y otros caracteres visualmente afines. Es crucial diferenciarlo del símbolo del conjunto vacío (Ø), que en matemáticas representa un conjunto sin elementos y que, aunque similar, pertenece a un bloque diferente en Unicode. Asimismo, no debe confundirse con la letra griega phi (Φ o φ), utilizada frecuentemente en física e ingeniería para denotar potenciales o ángulos. La distinción visual radica en la barra diagonal: en el símbolo de diámetro ⌀, la barra cruza completamente el círculo, mientras que en la letra phi mayúscula Φ, la barra puede variar según la tipografía, y en el conjunto vacío Ø, la barra suele ser más fina o tener una inclinación distinta. Esta precisión es vital para la lectura correcta de planos y fórmulas.
Métodos de inserción en teclado
Para insertar el símbolo ⌀ en documentos digitales sin utilizar menús desplegables complejos, los usuarios de sistemas operativos basados en Windows pueden emplear la combinación de teclas Alt + 0248 en el teclado numérico. Este método es rápido y eficiente para ingenieros y técnicos que necesitan anotar medidas con frecuencia. En otros sistemas operativos, como macOS o Linux, existen métodos abreviados específicos o paletas de caracteres que permiten acceder a este símbolo técnico con facilidad, facilitando la estandarización en la documentación técnica diaria.
Extensión a espacios métricos y conjuntos arbitrarios
Definición en espacios métricos
La noción de diámetro se generaliza naturalmente desde la geometría euclidiana clásica hacia la teoría de espacios métricos, permitiendo cuantificar el tamaño de conjuntos arbitrarios mediante la estructura de distancia subyacente. En este contexto matemático riguroso, se considera un espacio métrico (X,d), donde X es un conjunto y d es una función de distancia que satisface los axiomas de positividad, simetría y desigualdad triangular. Para cualquier subconjunto no vacío A⊆X, el diámetro de A, denotado comúnmente como diam(A), se define formalmente como el supremo de las distancias entre todos los pares de puntos pertenecientes a A.
Esta definición captura la idea intuitiva de la "anchura máxima" del conjunto, independientemente de su forma geométrica específica. Matemáticamente, se expresa como el límite superior de los valores d(x,y) cuando x e y recorren todos los puntos de A. Esta generalización es fundamental en análisis real y funcional, ya que permite estudiar la convergencia de sucesiones de conjuntos y la compacidad a través del comportamiento de sus diámetros.
Relación con el círculo circunscrito
Existe una conexión directa entre el diámetro de un conjunto en un espacio métrico y la noción de círculo o bola circunscrita. El círculo circunscrito de un conjunto A es la menor bola cerrada que contiene a todos los puntos de A. El radio de esta bola, a menudo llamado radio circunscrito, está íntimamente relacionado con el diámetro del conjunto. En espacios euclidianos clásicos, como el plano R2 o el espacio tridimensional R3, el diámetro de un conjunto está acotado superiormente por dos veces su radio circunscrito, reflejando la relación básica entre el diámetro y el radio en la geometría de la circunferencia.
Esta relación se vuelve más compleja en espacios métricos generales, donde la forma de las "bolas" puede variar significativamente dependiendo de la métrica d. Sin embargo, el principio fundamental permanece: el diámetro proporciona una medida de extensión global del conjunto, mientras que el radio circunscrito ofrece una medida centrada en un punto específico (el centro de la bola circunscrita). El estudio de estas relaciones es esencial en geometría convexa y en la teoría de la aproximación, donde se busca caracterizar la forma y el tamaño de conjuntos mediante parámetros métricos básicos.
La definición basada en el supremo asegura que el diámetro esté bien definido incluso para conjuntos infinitos o no acotados, siempre que se permita que el diámetro tome el valor infinito. Esta flexibilidad hace de la noción de diámetro una herramienta versátil en múltiples ramas de las matemáticas, desde el análisis funcional hasta la topología métrica, permitiendo una cuantificación precisa de la extensión de conjuntos en estructuras espaciales diversas.
Desigualdades isoperimétricas y el teorema de Jung
En el análisis geométrico de conjuntos medibles en el plano, el diámetro establece límites fundamentales para el área encerrada por la figura. La relación entre estas magnitudes se rige por la desigualdad isoperimétrica, que compara cualquier conjunto plano con el círculo de igual diámetro. Para un conjunto dado, el área no puede exceder la del círculo definido por su diámetro, lo que conduce a la relación matemática específica que vincula el diámetro, el área y la constante π.
Desigualdad isoperimétrica del diámetro
La desigualdad fundamental establece que el diámetro de un conjunto es mayor o igual que dos veces la raíz cuadrada del cociente entre su área y π. Esta relación, expresada como diámetro mayor o igual a dos por la raíz cuadrada de área dividido por π, demuestra que el círculo es la figura que maximiza el área para un diámetro fijo. Cualquier desviación de la forma circular implica que, para mantener el mismo diámetro, el área debe reducirse, o bien, para mantener la misma área, el diámetro debe aumentar.
Esta propiedad es crucial en geometría convexa y en problemas de optimización donde se busca minimizar el "ancho" de una figura respecto a su superficie. La constante π aparece nuevamente como el factor de proporcionalidad esencial, confirmando su papel central no solo en la relación circunferencia-diámetro, sino también en la eficiencia espacial de las figuras planas.
Teorema de Jung y la circunferencia circunscrita
El teorema de Jung establece una relación precisa entre el diámetro de un conjunto acotado en un espacio métrico y el radio de la menor circunferencia (o esfera) que lo contiene. Este teorema proporciona una cota superior para el radio de la circunferencia circunscrita en función del diámetro del conjunto. En el plano euclidiano, el radio de la circunferencia mínima que contiene a un conjunto es menor o igual que el diámetro del conjunto dividido por la raíz cuadrada de tres.
Esta relación es particularmente relevante al analizar triángulos, ya que el teorema garantiza que cualquier triángulo puede estar contenido en una circunferencia cuyo radio está acotado por su diámetro. El caso límite que alcanza esta cota superior es el triángulo equilátero. En esta configuración geométrica específica, la relación entre el diámetro y el radio de la circunferencia circunscrita produce el valor aproximado de 1,1577, derivado directamente de la división de uno entre la raíz cuadrada de tres o, equivalentemente, de la relación con la raíz cuadrada de tres dividido por dos.
El valor 1,1577... representa el factor de eficiencia geométrica del triángulo equilátero respecto a su circunferencia circunscrita, demostrando cómo la simetría del triángulo equilátero optimiza la relación entre su extensión lineal máxima (diámetro) y su contenedor circular mínimo. Este resultado ilustra la aplicación práctica del teorema de Jung en la clasificación de figuras según su "esfericidad" relativa.
Ejercicios resueltos
Ejercicio 1: Cálculo del diámetro a partir del radio
Se desea determinar el diámetro de un círculo cuyo radio mide exactamente 5 metros. La relación fundamental entre el radio (r) y el diámetro (d) en geometría euclidiana establece que el diámetro es el doble del radio. Esta definición se deriva directamente de la propiedad de que el diámetro es un segmento que pasa por el centro y une dos puntos opuestos.
La fórmula aplicable es:
d = 2 ⋅ rSustituyendo el valor conocido del radio en la ecuación:
d = 2 ⋅ 5 mEl resultado del cálculo es:
d = 10 mPor lo tanto, el diámetro de la circunferencia es de 10 metros. Este procedimiento es directo y no requiere el uso de la constante π, ya que la relación entre radio y diámetro es lineal.
Ejercicio 2: Cálculo del diámetro a partir de la circunferencia
Se conoce la longitud de la circunferencia (C) de un círculo, la cual mide 31,4159 metros. El objetivo es hallar su diámetro. La relación entre la longitud de la circunferencia y su diámetro está definida por la constante matemática π. Según los datos verificados, esta constante puede ser aproximada con precisión mediante la fracción 355/113, o numéricamente como 3,14159.
La fórmula que relaciona la circunferencia con el diámetro es:
C = π ⋅ dPara despejar el diámetro, se divide la longitud de la circunferencia entre π:
d = C πSustituyendo los valores numéricos:
d = 31.4159 3.14159 mAl realizar la división, se obtiene:
d = 10 mEl diámetro resultante es de 10 metros. Este ejercicio ilustra la aplicación práctica de la constante π en la determinación de dimensiones geométricas básicas.
Ejercicio 3: Aplicación del símbolo técnico en ingeniería
En el ámbito de la ingeniería, es común encontrar el diámetro especificado mediante el símbolo técnico ⌀ (código Unicode 8960). Supongamos que un plano técnico indica una tubería con la medida ⌀ 200 mm. Esto significa que el diámetro de la sección transversal de la tubería es de 200 milímetros.
Si se requiere calcular la longitud de la circunferencia de dicha tubería para determinar la cantidad de material necesario para un anillo exterior, se utiliza nuevamente la relación con π:
C = π ⋅ dCon un diámetro de 200 mm y usando la aproximación π ≈ 3,14159:
C = 3.14159 ⋅ 200 mmEl cálculo da como resultado:
C = 628.318 mmLa longitud de la circunferencia es aproximadamente 628,318 mm. Este ejemplo demuestra la utilidad del símbolo ⌀ para la comunicación técnica precisa y la aplicación directa de las fórmulas geométricas en contextos de ingeniería.
Aplicaciones técnicas y notación
La representación gráfica y simbólica del diámetro es fundamental en la comunicación técnica, particularmente en la ingeniería y el diseño asistido por computadora, donde la precisión visual evita ambigüedades en la interpretación de planos. El símbolo estándar internacional para denotar esta magnitud es la letra D mayúscula con una barra diagonal descendente, conocida como ⌀. Este carácter está codificado en el estándar Unicode bajo el número 8960, lo que permite su integración uniforme en documentos digitales, hojas de cálculo y software de modelado tridimensional. El uso correcto de ⌀ distingue claramente el diámetro de otras variables geométricas, facilitando la lectura rápida de cotas en piezas mecánicas, tuberías y componentes estructurales.
Abreviaturas y convenciones en planos técnicos
Además del símbolo ⌀, existen convenciones de abreviatura ampliamente aceptadas en la documentación técnica. Las abreviaturas "Diá." y "D." son comunes en planos arquitectónicos y de ingeniería civil, especialmente cuando el espacio de anotación es limitado. La elección entre usar el símbolo completo o una abreviatura depende a menudo de la norma técnica aplicable al proyecto, como las normas ISO o las normas americanas (ANSI). Es crucial mantener la consistencia dentro de un mismo conjunto de planos para evitar confusiones durante la fabricación o la construcción. La precisión en la notación es vital, ya que una mala interpretación del diámetro puede resultar en errores dimensionales significativos, afectando el ajuste y la funcionalidad de las piezas ensambladas.
Distinción de símbolos matemáticos
La claridad en la notación del diámetro también implica diferenciarlo de otros símbolos que pueden parecerse visualmente en contextos matemáticos más amplios. Por ejemplo, en topología y análisis funcional, la letra griega delta mayúscula (Δ) o la letra D pueden representar operadores o diferencias, pero no el diámetro geométrico a menos que se especifique. El uso del símbolo ⌀ elimina esta ambigüedad al asociarse exclusivamente con la medida transversal máxima de una figura circular o esférica. Esta distinción es particularmente importante en textos académicos donde se mezclan conceptos de geometría euclidiana con generalizaciones en espacios métricos, asegurando que el lector identifique correctamente si se hace referencia a la longitud del segmento que pasa por el centro o a otras propiedades del conjunto.
