Definición y concepto
El efecto Ettingshausen es un fenómeno termoeléctrico fundamental en la física del estado sólido y la magnetotermoelectricidad. Se manifiesta cuando una corriente eléctrica atraviesa un conductor o semiconductor que se encuentra inmerso en un campo magnético externo. Este fenómeno, descubierto en 1886 por el físico austríaco Albert von Ettingshausen, genera una distribución de temperatura no uniforme dentro del material conductor, dando lugar a un gradiente de temperatura transversal.
Mecanismo físico y dirección del gradiente

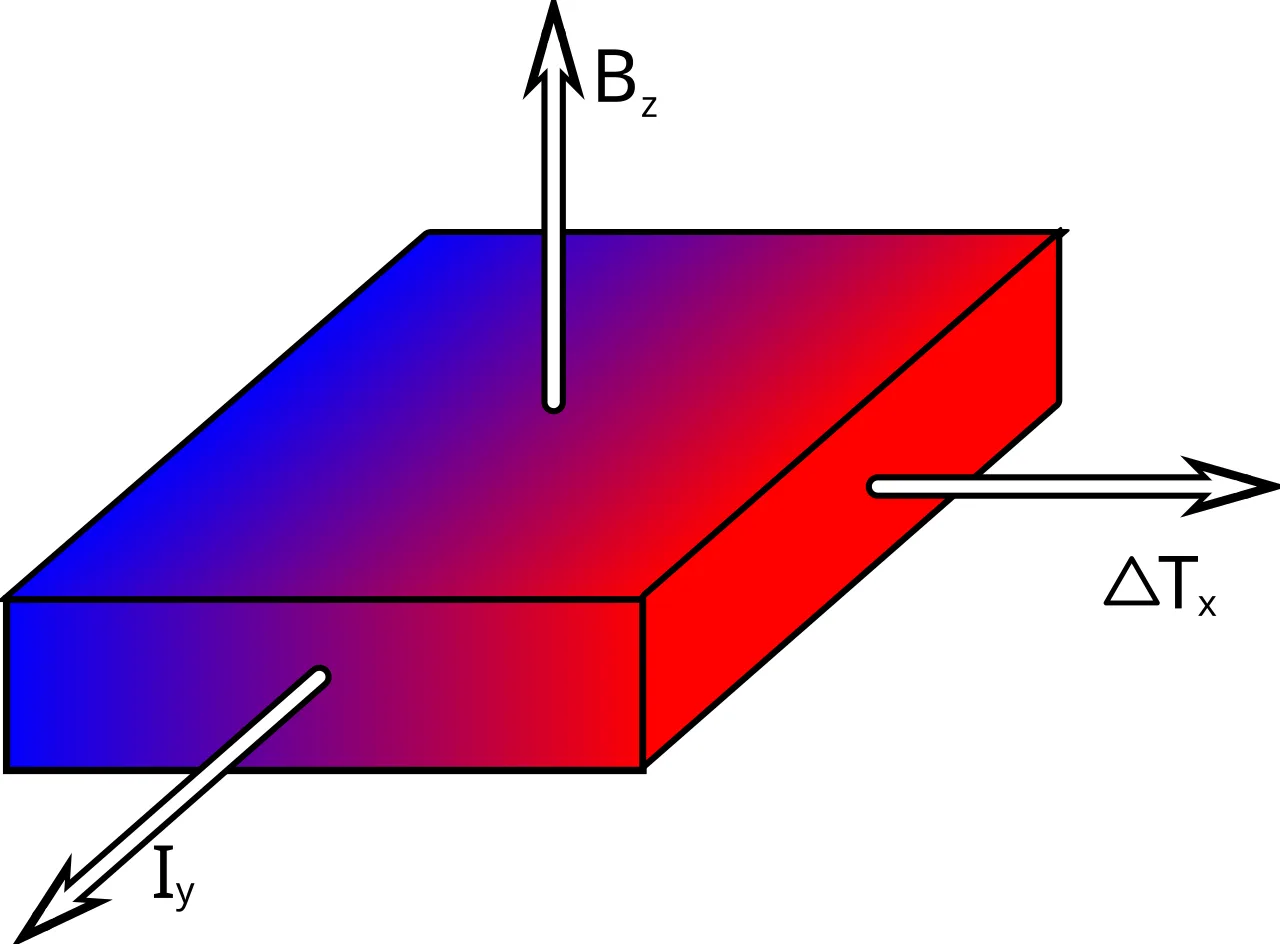

La característica definitoria del efecto Ettingshausen es la orientación espacial del gradiente de temperatura resultante. Este gradiente surge perpendicularmente tanto a la dirección del flujo de la corriente eléctrica como a la dirección del campo magnético aplicado. En términos vectoriales, si la corriente fluye a lo largo de un eje y el campo magnético se aplica a lo largo de otro eje ortogonal, la diferencia de temperatura se establece a lo largo del tercer eje perpendicular a ambos. Esta ortogonalidad es esencial para distinguir el efecto de otros fenómenos magneto-térmicos y eléctricos relacionados.
Relación con el efecto Nernst
El efecto Ettingshausen mantiene una relación de reciprocidad termodinámica directa con el efecto Nernst. Mientras que el efecto Ettingshausen implica la generación de un gradiente de temperatura debido a una corriente eléctrica y un campo magnético, el efecto Nernst es el proceso inverso: la aparición de un campo eléctrico (o diferencia de potencial) perpendicular tanto al gradiente de temperatura como al campo magnético. Esta simetría entre ambos efectos es crucial para el análisis termodinámico de los materiales conductores bajo campos magnéticos, permitiendo la cuantificación precisa de los coeficientes termoeléctricos en función de la movilidad de los portadores de carga.
Cuantificación y materiales
La magnitud del efecto varía significativamente según el material conductor. En metales nobles y comunes como el cobre, la plata y el oro, el coeficiente del efecto Ettingshausen es extremadamente pequeño, del orden de 10−16 m·K/(T·A). Sin embargo, en materiales con mayor movilidad de portadores, como el bismuto, el coeficiente alcanza valores de (7.5±0.3)×10−4 m·K/(T·A), lo que representa varios órdenes de magnitud de diferencia. Esta variabilidad resalta la importancia de la estructura de bandas electrónicas y la dispersión de los portadores de carga en la intensidad del fenómeno termoeléctrico.
Historia y descubrimiento
El descubrimiento del efecto Ettingshausen se sitúa en el año 1886, un periodo de intensa actividad en la física del estado sólido y la termodinámica electromagnética. Este fenómeno termoeléctrico fue identificado y descrito por primera vez por el físico austríaco Albert von Ettingshausen, cuyo nombre permanece ligado al efecto como reconocimiento a su contribución fundamental a la comprensión de la interacción entre campos magnéticos y corrientes eléctricas en conductores.
Contexto del descubrimiento
Albert von Ettingshausen realizó sus observaciones clave en 1886, estableciendo las bases para entender cómo una corriente eléctrica que atraviesa un conductor bajo la influencia de un campo magnético genera un gradiente de temperatura transversal. Este hallazgo fue significativo porque reveló una conexión directa entre las propiedades eléctricas y térmicas de los materiales, ampliando el conocimiento existente sobre la conducción eléctrica más allá de la simple ley de Ohm.
La investigación de Ettingshausen demostró que el efecto no era una anomalía aislada, sino un fenómeno reproducible que podía ser cuantificado. Su trabajo proporcionó una explicación física para la aparición de diferencias de temperatura en direcciones perpendiculares tanto a la corriente eléctrica como al campo magnético aplicado. Este descubrimiento en 1886 sentó las bases para posteriores estudios en magnetotermoelectricidad, influyendo en la forma en que los físicos entienden el transporte de carga y calor en presencia de campos externos.
El nombre del efecto, "efecto Ettingshausen", deriva directamente del apellido del físico austríaco que lo descubrió, siguiendo la convención científica de nombrar fenómenos tras sus descubridores. Esta nomenclatura ha perdurado desde 1886, consolidando la identidad del fenómeno en la literatura física. El trabajo de Ettingshausen es reconocido como un hito en la historia de la física experimental, ya que introdujo una nueva dimensión en el estudio de los conductores eléctricos bajo condiciones magnéticas.
La importancia histórica de este descubrimiento radica en su capacidad para explicar comportamientos observados en diversos materiales, desde metales comunes como el cobre, la plata y el oro, hasta elementos con propiedades más marcadas como el bismuto. Aunque el coeficiente del efecto varía significativamente entre estos materiales, el principio fundamental descubierto por Ettingshausen en 1886 permanece como una piedra angular en la comprensión de los efectos termoeléctricos en campos magnéticos.
¿Cómo se cuantifica el efecto Ettingshausen?
La cuantificación del efecto Ettingshausen se realiza a través del coeficiente de Ettingshausen, denotado comúnmente como |P|. Este parámetro físico permite medir la magnitud de la separación térmica transversal que experimentan los portadores de carga eléctrica cuando atraviesan un conductor sometido simultáneamente a un gradiente de temperatura longitudinal y a un campo magnético perpendicular. La relación fundamental que define este coeficiente vincula directamente el flujo eléctrico, la intensidad del campo magnético aplicado y el gradiente de temperatura resultante en la dirección transversal al flujo de corriente.
Definición matemática y parámetros
El coeficiente de Ettingshausen |P| se expresa mediante la siguiente relación matemática, que describe la dependencia lineal entre las variables físicas involucradas en el fenómeno termoeléctrico:
P = dT / dx I Y × B ZEn esta ecuación, cada término representa una magnitud física específica que debe medirse con precisión para determinar la intensidad del efecto en un material dado. El numerador representa el gradiente de temperatura transversal, mientras que el denominador corresponde al producto del flujo eléctrico y la intensidad del campo magnético.
| Símbolo | Significado físico | Descripción técnica |
|---|---|---|
| |P| | Coeficiente de Ettingshausen | Magnitud que cuantifica la eficiencia del efecto termoeléctrico en el conductor. Su unidad derivada es m·K/(T·A). |
| IY | Flujo eléctrico | Intensidad de la corriente eléctrica que circula a través del conductor en la dirección Y, perpendicular al gradiente de temperatura. |
| BZ | Campo magnético | Intensidad del campo magnético aplicado en la dirección Z, perpendicular tanto a la corriente como al gradiente de temperatura. |
| dT/dx | Gradiente de temperatura | Variación de la temperatura a lo largo del eje X, resultado de la separación de los portadores de carga debido a la fuerza de Lorentz. |
La aplicación de esta fórmula permite comparar la magnitud del efecto en diferentes materiales. En contraste, materiales semimetales como el bismuto presentan un coeficiente significativamente mayor, de (7.5±0.3)×10−4 m·K/(T·A), lo que lo convierte en un candidato ideal para la observación experimental del fenómeno descubierto por Albert von Ettingshausen en 1886.
¿Qué diferencia al efecto Ettingshausen del efecto Nernst?
La distinción fundamental entre el efecto Ettingshausen y el efecto Nernst radica en su naturaleza de procesos inversos dentro de la termoelectricidad magnética. Ambos fenómenos describen cómo interactúan los campos eléctricos, magnéticos y térmicos en un conductor, pero difieren en cuál variable se considera la causa (entrada) y cuál es el resultado (salida). Comprender esta relación recíproca es esencial para el análisis de materiales en presencia de campos externos.
Definición del efecto Nernst como proceso inverso
El efecto Nernst se define explícitamente como el proceso inverso al efecto Ettingshausen. Mientras que el efecto Ettingshausen implica la aparición de un gradiente de temperatura transversal cuando una corriente eléctrica fluye a través de un conductor sumergido en un campo magnético, el efecto Nernst presenta la situación opuesta. En el caso del efecto Nernst, es un gradiente de temperatura longitudinal aplicado al material, bajo la influencia de un campo magnético perpendicular, el que genera un campo eléctrico transversal (o diferencia de potencial).
Esta inversión de roles entre las variables térmicas y eléctricas establece una simetria física clara entre ambos efectos. Si en el efecto Ettingshausen la corriente eléctrica y el campo magnético producen un flujo de calor lateral, en el efecto Nernst el flujo de calor (gradiente térmico) y el campo magnético producen una corriente eléctrica o voltaje lateral. Esta relación recíproca permite a los físicos y ingenieros predecir el comportamiento de un material en uno de los efectos basándose en las mediciones del otro, siempre que se mantengan constantes las condiciones del campo magnético y las propiedades del conductor.
Implicaciones en la cuantificación y materiales
La comparación directa de estos efectos se refleja también en la magnitud de sus coeficientes respectivos en distintos materiales. Dado que son procesos inversos, la relación entre sus coeficientes está ligada a las propiedades de transporte de carga y calor del material. Esta pequeña magnitud indica que el acoplamiento entre el campo eléctrico y el gradiente térmico transversal es débil en estos conductores comunes.
En contraste, materiales semimetales como el bismuto muestran una respuesta mucho más pronunciada. Esta diferencia drástica en la magnitud de los coeficientes subraya la importancia de seleccionar el material adecuado al explotar estos efectos termoeléctricos, ya sea para la refrigeración magnética (aprovechando el efecto Ettingshausen) o para la generación de voltaje a partir de gradientes térmicos (aprovechando el efecto Nernst).
En resumen, la diferencia no es solo conceptual sino funcional: el efecto Ettingshausen convierte energía eléctrica en un gradiente térmico transversal bajo un campo magnético, mientras que el efecto Nernst convierte un gradiente térmico en energía eléctrica transversal bajo el mismo tipo de campo. Ambos fueron descubiertos y descritos en el contexto de la investigación del físico austríaco Albert von Ettingshausen en 1886, sentando las bases para la comprensión moderna de la termoelectricidad en campos magnéticos.
Materiales y coeficientes
Esta variación está directamente relacionada con la movilidad de los portadores de carga y la conductividad térmica del medio. Los valores del coeficiente de Ettingshausen sirven como indicador clave para determinar la eficiencia de los materiales en aplicaciones termoeléctricas bajo campos magnéticos intensos.
Metales nobles y comunes
En metales con alta conductividad eléctrica y térmica, como el cobre, la plata y el oro, el efecto es relativamente débil. Para estos materiales, el coeficiente de Ettingshausen se sitúa en el orden de 10−16 m·K/(T·A). Este valor bajo indica que se requiere una combinación específica de intensidad de corriente y campo magnético para generar una diferencia de temperatura medible a través del espesor del conductor. La alta movilidad electrónica en estos metales tiende a dispersar el calor generado, minimizando el gradiente térmico transversal característico del fenómeno.
El caso del bismuto
El bismuto presenta un comportamiento notablemente distinto debido a su estructura de bandas electrónicas y su relativamente baja conductividad térmica. En este material semimetal, el coeficiente alcanza un valor de (7.5±0.3)×10−4 m·K/(T ·A). Este resultado es varios órdenes de magnitud mayor que el observado en los metales nobles mencionados anteriormente. La mala conductividad térmica del bismuto permite que el calor generado por el paso de la corriente bajo la influencia del campo magnético se acumule más eficientemente en uno de los lados del conductor, amplificando así el efecto Ettingshausen.
| Material | Coeficiente de Ettingshausen [m·K/(T·A)] | Característica destacada |
|---|---|---|
| Cobre | ~10−16 | Alta conductividad térmica |
| Plata | ~10−16 | Alta conductividad térmica |
| Oro | ~10−16 | Alta conductividad térmica |
| Bismuto | (7.5±0.3)×10−4 | Baja conductividad térmica |
Ejercicios resueltos
Ejercicio 1: Cálculo del coeficiente en metales nobles
Se analiza un conductor de cobre sometido a un campo magnético y un gradiente de temperatura. El objetivo es determinar la magnitud del coeficiente del efecto Ettingshausen utilizando los datos verificados para este material. Según la información disponible, el coeficiente para metales como el cobre, la plata y el oro es del orden de 10−16 m·K/(T·A). Este valor extremadamente bajo indica que el efecto es sutil en conductores comunes.
Coeficiente=10−16 m·K/(T·A)Este resultado refleja la naturaleza débil del fenómeno en metales con alta conductividad eléctrica. La relación entre la corriente eléctrica, el campo magnético y el gradiente de temperatura produce una separación de cargas mínima, lo que requiere instrumentos sensibles para su detección. Este orden de magnitud sirve como referencia base para comparar con materiales con propiedades termoeléctricas más pronunciadas.
Ejercicio 2: Análisis del efecto en el bismuto
Se considera un experimento con una muestra de bismuto, un material conocido por presentar un efecto Ettingshausen significativamente mayor que los metales nobles. Los datos verificados indican que el coeficiente para el bismuto es (7.5±0.3)×10−4 m·K/(T·A). Este valor es varios órdenes de magnitud mayor que el del cobre, lo que hace del bismuto un candidato ideal para la observación experimental del fenómeno.
Coeficiente_Bismuto=(7.5±0.3)×10−4 m·K/(T·A)La incertidumbre de ±0.3 refleja la variabilidad experimental típica en la medición de este coeficiente. La diferencia de varios órdenes de magnitud entre el bismuto y los metales nobles subraya la importancia de la selección del material en aplicaciones termoeléctricas. Este cálculo demuestra cómo la estructura electrónica del bismuto amplifica la respuesta al campo magnético y al gradiente térmico.
Ejercicio 3: Relación con el efecto Nernst
Se examina la relación conceptual entre el efecto Ettingshausen y su proceso inverso, el efecto Nernst. Mientras que el efecto Ettingshausen implica la generación de un gradiente de temperatura transversal debido a una corriente eléctrica y un campo magnético, el efecto Nernst presenta la configuración inversa. Esta dualidad es fundamental en la termoelectricidad de los conductores bajo campos magnéticos.
No se requieren cálculos numéricos adicionales para establecer esta relación teórica, ya que la conexión está definida por la naturaleza recíproca de los fenómenos. El descubrimiento del efecto Ettingshausen en 1886 por Albert von Ettingshausen sentó las bases para entender esta simetría física. La comprensión de ambos efectos permite analizar la eficiencia de los materiales en dispositivos que convierten energía térmica en eléctrica y viceversa.
Aplicaciones prácticas
La observación experimental del efecto Ettingshausen presenta desafíos significativos en contextos de laboratorio estándar, principalmente debido a la magnitud extremadamente reducida del coeficiente asociado en la mayoría de los conductores metálicos convencionales. Esta cifra tan pequeña implica que, bajo la influencia de campos magnéticos comunes y corrientes eléctricas típicas, la diferencia de temperatura transversal generada es a menudo imperceptible sin instrumentos de alta sensibilidad o condiciones de aislamiento térmico rigurosas.
El papel del bismuto en la cuantificación
La relevancia práctica y la facilidad de observación del fenómeno aumentan considerablemente al emplear materiales con propiedades termoeléctricas distintas a las de los metales nobles. El bismuto destaca como un material de referencia debido a su coeficiente significativamente mayor, con un valor de (7.5±0.3)×10−4 m·K/(T·A). Esta magnitud es varios órdenes de tamaño mayor que la observada en el cobre o la plata, lo que convierte al bismuto en una elección preferente para la demostración experimental y la medición precisa del efecto.
La comparación directa entre estos valores resalta la importancia de la selección de materiales en la investigación termoeléctrica. Mientras que en los metales comunes el efecto puede considerarse casi despreciable para aplicaciones de ingeniería básica sin amplificación, en el bismuto se convierte en un factor medible y relevante. Esta diferencia de magnitud facilita el estudio de la relación entre la corriente eléctrica, el campo magnético aplicado y la gradiente de temperatura resultante, permitiendo una validación más clara de las predicciones teóricas del fenómeno descubierto por Albert von Ettingshausen en 1886.
