Electrónica impresa es una tecnología de fabricación que utiliza técnicas de impresión, como la serigrafía o la impresión por inyección de gota continua, para depositar materiales conductores, semiconductores y dieléctricos sobre sustratos flexibles o rígidos. Este enfoque permite la producción de circuitos electrónicos con mayor versatilidad y potencialmente menor costo en comparación con los métodos tradicionales de litografía, abriendo nuevas posibilidades en sectores como la energía solar, los sensores y las pantallas flexibles.
La importancia de esta disciplina radica en su capacidad para integrar componentes electrónicos en superficies no convencionales, facilitando el desarrollo de dispositivos ligeros, delgados y adaptables. Desde su evolución histórica hasta sus aplicaciones industriales actuales, la electrónica impresa representa un puente entre la ingeniería de materiales y la microelectrónica, ofreciendo soluciones innovadoras para desafíos tecnológicos modernos.
Definición y concepto
La electrónica impresa constituye un conjunto de métodos de impresión empleados para crear dispositivos eléctricos en diversos sustratos. Este enfoque tecnológico utiliza típicamente equipos de impresión comunes u otro equipamiento de bajo costo adecuado para definir los patrones de material. Los procesos implicados incluyen la serigrafía, la flexografía, el huecograbado, la litografía offset y la inyección de tinta. A través de estas técnicas, se depositan tintas electrónicas u ópticas eléctricamente funcionales sobre el sustrato, lo que da lugar a la formación de dispositivos activos o pasivos, tales como transistores de película delgada o resistencias.
Diferenciación entre electrónica impresa y electrónica orgánica
Aunque a menudo se utiliza el término «electrónica orgánica» como sinónimo de electrónica impresa, existe una distinción técnica importante entre el proceso y el material. La electrónica impresa se refiere principalmente al método de fabricación, es decir, a la técnica de deposición del material conductor o semiconductor sobre un sustrato mediante procesos de impresión. Por otro lado, la electrónica orgánica hace referencia específicamente a los materiales utilizados, que suelen ser compuestos orgánicos basados en el átomo de carbono. Por lo tanto, un dispositivo puede ser impreso pero utilizar materiales inorgánicos, o ser orgánico pero fabricado mediante evaporación al vacío en lugar de impresión. La electrónica impresa abarca tanto materiales orgánicos como inorgánicos, dependiendo de las necesidades específicas del dispositivo.
Materiales utilizados
Los materiales empleados en la electrónica impresa son diversos y se seleccionan según las propiedades eléctricas y mecánicas requeridas. Entre ellos se encuentran los semiconductores orgánicos, que ofrecen flexibilidad y transparencia, ideales para pantallas flexibles y células solares. También se utilizan materiales inorgánicos, que suelen ofrecer mayor estabilidad térmica y eléctrica, así como nanopartículas metálicas que mejoran la conductividad de las pistas impresas. Estas tintas eléctricamente funcionales permiten crear circuitos complejos con una eficiencia de costos significativa en comparación con los métodos tradicionales de fabricación electrónica.
¿Qué métodos de fabricación se utilizan en la electrónica impresa?
La fabricación de dispositivos en la electrónica impresa se basa en la aplicación de materiales funcionales sobre sustratos mediante técnicas de impresión convencionales o adaptadas. Este enfoque permite la creación de componentes eléctricos activos y pasivos, como transistores de película delgada o resistencias, utilizando equipos de bajo costo. Cada técnica ofrece ventajas específicas en términos de resolución, velocidad y tipo de sustrato, facilitando la producción de dispositivos de bajo rendimiento pero de muy bajo costo.

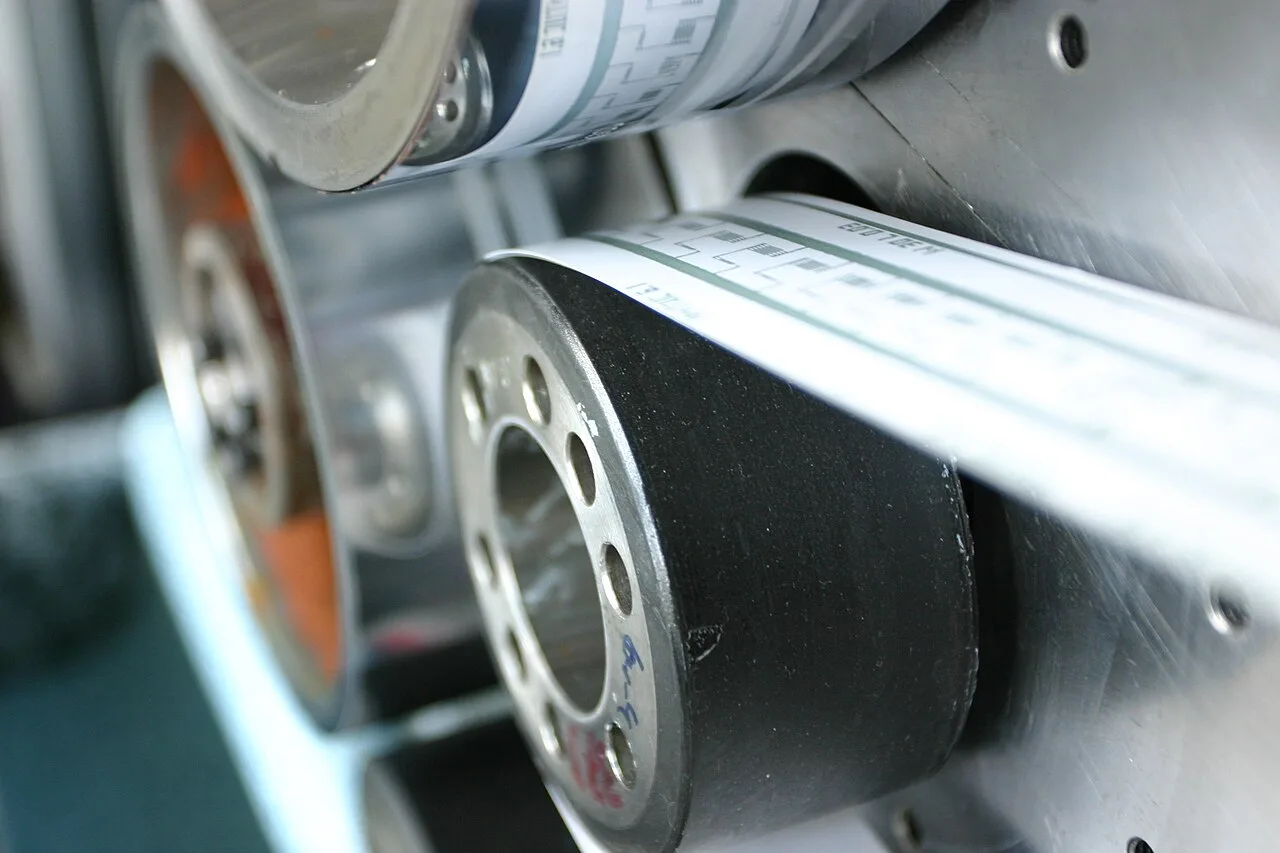

Técnicas de impresión y procesos
La serigrafía es uno de los métodos más utilizados, donde la tinta se fuerza a través de una malla tensada sobre un marco. La flexografía emplea un cilindro de impresión con relieve, ideal para sustratos flexibles. El huecograbado utiliza un cilindro con celdas que contienen la tinta, ofreciendo alta precisión. La litografía offset transfiere la imagen a un rodillo intermedio antes de llegar al sustrato, mientras que la inyección de tinta deposita gotas directamente sobre la superficie, permitiendo una definición detallada de patrones.
El proceso implica el depósito de tintas eléctricamente funcionales u ópticas sobre el sustrato. Estas capas forman los patrones necesarios para crear dispositivos completos. La elección del método depende de las características del dispositivo final, como pantallas flexibles, células solares, baterías impresas, etiquetas inteligentes, envases inteligentes, etiquetas RFID, carteles decorativos, iluminación y ropa activa.
| Método | Descripción | Características clave |
|---|---|---|
| Serigrafía | Tinta forzada a través de una malla | Alta viscosidad, buen espesor de capa |
| Flexografía | Cilindro con relieve | Ideal para sustratos flexibles, alta velocidad |
| Huecograbado | Cilindro con celdas de tinta | Alta precisión, consistente |
| Litografía offset | Transferencia a rodillo intermedio | Alta resolución, buena para grandes volúmenes |
| Inyección de tinta | Depósito directo de gotas | Alta definición, mínima desperdicio |
Estos métodos permiten la creación de electrónica generalizada para aplicaciones que no requieren un alto rendimiento, pero sí accesibilidad y versatilidad en el diseño y producción.
Historia y evolución tecnológica
El desarrollo de la electrónica impresa se remonta a principios del siglo XX, marcando un cambio de paradigma en la fabricación de dispositivos eléctricos. En 1903, Albert Hanson presentó la patente titulada 'Printed Wires', estableciendo uno de los primeros fundamentos técnicos para la definición de patrones de material conductor sobre sustratos (según los registros históricos de patentes citados en la base de datos). Este hito inicial precedió a décadas de experimentación que conducirían a la madurez industrial de la tecnología.
Consolidación técnica y producción masiva
La evolución hacia la forma moderna de la electrónica impresa alcanzó un punto de inflexión en 1936, cuando Paul Eisler produjo el primer circuito impreso. Este avance fue crucial para la integración de componentes eléctricos en una superficie plana, facilitando la reducción de tamaño y costo. Posteriormente, el uso comercial de esta tecnología se expandió significativamente en Estados Unidos a partir de 1948, donde las industrias comenzaron a adoptar los métodos de impresión para la fabricación a escala. Durante la década de 1960, la electrónica impresa entró en una fase de producción masiva, lo que permitió su integración en diversos sectores industriales y consumos finales, aprovechando la capacidad de los equipos de impresión de bajo costo para definir patrones complejos.
Expansión hacia aplicaciones avanzadas
Con el tiempo, la tecnología evolucionó más allá de los circuitos básicos para abarcar aplicaciones especializadas. El desarrollo de etiquetas identificadoras por radiofrecuencia (RFID) se convirtió en una de las aplicaciones comerciales más significativas, permitiendo la identificación automática y el rastreo de objetos mediante dispositivos pasivos impresos. Asimismo, la integración de la electrónica impresa en el sector fotovoltaico ha impulsado la creación de células solares flexibles, aprovechando las propiedades de las tintas eléctricamente funcionales depositadas sobre sustratos variados. Estas aplicaciones demuestran la capacidad de la electrónica impresa para ofrecer soluciones de muy bajo costo y bajo rendimiento, adecuadas para entornos donde la flexibilidad y la economía de escala son prioritarias frente al alto rendimiento eléctrico.
¿Cómo funciona la electrónica híbrida?
La electrónica híbrida representa una evolución significativa en la fabricación de dispositivos electrónicos, combinando lo mejor de dos mundos tecnológicos distintos: la electrónica impresa y la electrónica convencional basada en el silicio. Esta fusión permite crear dispositivos que superan las limitaciones individuales de cada tecnología, ofreciendo soluciones más versátiles y eficientes para diversas aplicaciones comerciales e industriales.
Combinación de tecnologías
En la electrónica híbrida, los componentes de silicio convencionales, conocidos por su alto rendimiento y precisión, se integran con sustratos flexibles impresos que aportan ligereza y adaptabilidad. Esta combinación se logra mediante procesos de fabricación que permiten que ambos tipos de componentes coexistan y funcionen en armonía dentro de un mismo dispositivo.
Los componentes de silicio, como los transistores de película delgada o los circuitos integrados tradicionales, proporcionan el poder de procesamiento y la funcionalidad electrónica avanzada. Mientras tanto, los sustratos flexibles impresos, creados mediante métodos como la serigrafía o la inyección de tinta, ofrecen una base física adaptable que puede doblarse, curvarse o incluso enrollarse según las necesidades del diseño.
Ventajas principales
La electrónica híbrida ofrece varias ventajas significativas que la hacen atractiva para una amplia gama de aplicaciones:
- Delgadez: Al combinar componentes delgados de silicio con sustratos impresos, los dispositivos resultantes pueden ser notablemente más delgados que sus contrapartes completamente rígidas.
- Ligereza: Los sustratos flexibles impresos son generalmente más ligeros que las placas de circuito impreso tradicionales, lo que reduce el peso total del dispositivo.
- Resistencia a vibraciones: La naturaleza flexible de los sustratos impresos proporciona una mayor resistencia a las vibraciones, lo que resulta especialmente beneficioso en entornos dinámicos o móviles.
Tecnología UFPC
Un ejemplo destacado de tecnología que facilita la electrónica híbrida es la tecnología de Circuitos Impresos Ultra Flexibles (Ultra Flexible Printed Circuits, UFPC). Esta tecnología permite la creación de circuitos electrónicos en sustratos plásticos extremadamente delgados y flexibles, abriendo nuevas posibilidades de diseño para dispositivos electrónicos.
La tecnología UFPC posibilita la integración de componentes de silicio sobre superficies plásticas mediante procesos de soldadura especializados. Esta capacidad de soldar componentes de silicio directamente sobre plásticos flexibles es fundamental para la creación de dispositivos electrónicos híbridos verdaderamente funcionales y duraderos.
Estas características hacen que la electrónica híbrida sea particularmente adecuada para aplicaciones donde el peso, el espacio y la resistencia a factores ambientales son consideraciones críticas, como en dispositivos portátiles, wearables y sistemas embebidos en entornos dinámicos.
Aplicaciones industriales y comerciales
La electrónica impresa encuentra su principal valor comercial en la capacidad de producir dispositivos eléctricos de bajo costo y bajo rendimiento, facilitando la generalización de la tecnología en sectores diversos. Esta tecnología permite integrar componentes activos y pasivos directamente sobre sustratos, reduciendo la dependencia de la electrónica de silicio tradicional en aplicaciones donde el alto rendimiento no es crítico.Aplicaciones en pantallas y energía
Las pantallas flexibles y enrollables representan una de las aplicaciones más visibles de esta tecnología. La capacidad de depositar tintas eléctricamente funcionales sobre sustratos delgados permite crear superficies de visualización ligeras y adaptables. En el ámbito energético, las células solares flexibles aprovechan estos métodos de impresión para abaratar la producción de paneles fotovoltaicos, permitiendo su integración en superficies curvas o irregulares. De manera similar, las baterías impresas ofrecen soluciones de almacenamiento de energía compactas y personalizadas, ideales para dispositivos portátiles y sistemas embebidos.
Etiquetado inteligente y ropa activa
Las etiquetas identificadoras por radiofrecuencia (RFID) y los envases inteligentes utilizan la electrónica impresa para añadir funcionalidad a productos de consumo masivo. Estas etiquetas permiten un seguimiento preciso de la cadena de suministro y una interacción directa con el consumidor. En el sector textil, la ropa activa integra circuitos impresos directamente en las fibras, permitiendo el monitoreo de datos fisiológicos o la iluminación decorativa sin la necesidad de componentes rígidos tradicionales. Los carteles decorativos y animados también se benefician de esta tecnología, ofreciendo soluciones de iluminación y visualización de bajo consumo.
Casos industriales y fabricantes
La adopción comercial de la electrónica impresa ha sido impulsada por empresas especializadas que han desarrollado procesos de fabricación escalables. ThinFilm, destacada en 2009, fue uno de los primeros casos de éxito en la comercialización de pantallas flexibles basadas en transistores de película delgada. En España, Thinex Rotimpres, con sede en Girona, ha sido un actor relevante en la aplicación de métodos de impresión como la rotulación para producir componentes electrónicos. Además, los calentadores inteligentes representan una aplicación práctica donde la integración de sensores y elementos calefactores impresos permite un control preciso de la temperatura en superficies diversas.
Desarrollo de células solares impresas
La integración de la tecnología fotovoltaica dentro del ámbito de la electrónica impresa representa una evolución significativa hacia la generación de energía descentralizada y de bajo costo. Este enfoque aprovecha los métodos de impresión ya establecidos, como la serigrafía y la inyección de tinta, para depositar materiales semiconductores funcionales sobre sustratos diversos, permitiendo la creación de células solares que pueden ser más ligeras y flexibles que las tradicionales de silicio rígido.
Hitos tecnológicos y eficiencia
El desarrollo de las células solares impresas ha visto avances notables en la eficiencia de conversión de energía y en la versatilidad de los sustratos utilizados. Investigaciones académicas han sido fundamentales para demostrar la viabilidad de estas tecnologías a escala comercial y de laboratorio.
En 2011, investigadores del Instituto Tecnológico de Massachusetts (MIT) lograron imprimir células solares directamente sobre papel utilizando tecnología de inyección de tinta. Este avance demostró que los dispositivos fotovoltaicos podían integrarse en sustratos flexibles y de bajo costo, abriendo posibilidades para aplicaciones en envases inteligentes y ropa activa, tal como se menciona en las aplicaciones generales de la electrónica impresa.
Posteriormente, en 2018, la Universidad Rice reportó un avance significativo en la eficiencia de las células solares orgánicas impresas, alcanzando una tasa de conversión del quince por ciento. Este hito fue crucial para competir con las tecnologías fotovoltaicas más establecidas, demostrando que los métodos de impresión podían producir dispositivos de rendimiento competitivo.
| Año | Institución / Empresa | Hito Tecnológico |
|---|---|---|
| 2011 | MIT | Impresión de células solares sobre papel mediante inyección de tinta |
| 2018 | Universidad Rice | Alcanzamiento de eficiencia del quince por ciento en células orgánicas |
| — | Konarka Technologies | Pionera en el desarrollo comercial de células solares orgánicas impresas |
Konarka Technologies se destaca como una de las empresas pioneras en el campo, impulsando el desarrollo comercial de las células solares orgánicas impresas. Su trabajo ha sido esencial para traducir los hallazgos de laboratorio en productos funcionales, contribuyendo a la visión de una electrónica generalizada de muy bajo costo y bajo rendimiento, adecuada para aplicaciones donde la flexibilidad y la integración estética son prioritarias sobre la máxima densidad de potencia.
Ventajas y limitaciones frente a la electrónica convencional
La electrónica impresa se distingue de la electrónica convencional principalmente por su enfoque en la relación costo-rendimiento. Según las fuentes disponibles, esta tecnología facilita dispositivos de muy bajo costo y bajo rendimiento, lo que la hace ideal para aplicaciones masivas donde el precio unitario es crítico. En contraste, la electrónica tradicional, basada en el silicio, ofrece un alto rendimiento necesario para procesadores y memorias complejas, pero a menudo a un costo mayor de fabricación. Esta diferencia fundamental define los mercados objetivo de cada enfoque.
Comparativa de costos y métodos de fabricación
Los métodos de impresión utilizados en la electrónica impresa, como la serigrafía, la flexografía, el huecograbado, la litografía offset y la inyección de tinta, permiten el uso de equipos de impresión comunes o de bajo costo. Esto reduce significativamente las barreras de entrada y los gastos de capital fijo en comparación con las salas limpias y los equipos de litografía fotográfica necesarios para la electrónica convencional. La capacidad de depositar tintas eléctricamente funcionales sobre diversos sustratos mediante procesos aditivos (como la inyección de tinta) o por transferencia (como la serigrafía) optimiza el uso de materiales, reduciendo el desperdicio en comparación con los procesos sustractivos tradicionales del silicio.
Rendimiento y aplicaciones específicas
El rendimiento de la electrónica impresa es generalmente inferior al de la electrónica basada en silicio, lo que limita su uso en aplicaciones que requieren alta velocidad de conmutación o densidad de integración extrema. Sin embargo, su ventaja radica en la flexibilidad mecánica y la versatilidad de sustratos. Esto permite la creación de dispositivos activos y pasivos, como transistores de película delgada y resistencias, en superficies que pueden ser flexibles o incluso enrollables. Aplicaciones como pantallas flexibles, células solares flexibles, baterías impresas, etiquetas inteligentes, envases inteligentes, etiquetas RFID, carteles decorativos y ropa activa aprovechan estas características únicas, donde el alto rendimiento del silicio no es estrictamente necesario, pero la adaptabilidad física y el bajo costo son decisivos.
Mercado masivo frente a nicho tecnológico
La electrónica impresa apunta a un mercado masivo caracterizado por la necesidad de escalabilidad y reducción de costos unitarios. Su capacidad para producir dispositivos de bajo rendimiento a gran escala la hace competitiva en sectores como el empaquetado inteligente y la iluminación decorativa. Por otro lado, la electrónica convencional sigue dominando los nichos de alto rendimiento, como la computación de alta velocidad y los dispositivos móviles complejos. La convergencia de ambas tecnologías, como se ve en la electrónica híbrida que combina componentes de silicio con sustratos flexibles impresos, representa una estrategia para aprovechar las fortalezas de cada enfoque, aunque la distinción fundamental entre bajo costo/bajo rendimiento y alto costo/alto rendimiento permanece como el eje central de su diferenciación en el mercado actual.
Preguntas frecuentes
¿Qué métodos de fabricación se utilizan en la electrónica impresa?
Se emplean diversas técnicas de impresión, como la serigrafía, la impresión por inyección de gota continua, la impresión por rodillo y la impresión por chorro de tinta. Estos métodos permiten depositar pastas conductoras, semiconductoras y dieléctricas sobre sustratos con alta precisión y eficiencia.
¿Cómo funciona la electrónica híbrida?
La electrónica híbrida combina componentes impresos con elementos electrónicos tradicionales (como transistores de efecto de campo o resistencias) para aprovechar las ventajas de ambas tecnologías. Esto permite mayor rendimiento en dispositivos que requieren tanto flexibilidad como alta densidad de integración.
¿Cuáles son las ventajas de la electrónica impresa frente a la electrónica convencional?
Las principales ventajas incluyen la reducción de costos de producción, la posibilidad de usar sustratos flexibles, la capacidad de fabricación en grandes áreas y la menor huella de materiales. Además, permite una mayor personalización y adaptabilidad en el diseño de dispositivos electrónicos.
¿Qué limitaciones tiene la electrónica impresa?
Las limitaciones incluyen una menor densidad de integración en comparación con la litografía tradicional, la necesidad de optimizar la calidad de los materiales impresos y los desafíos en la escalabilidad de ciertos procesos de fabricación. También puede haber variaciones en el rendimiento debido a la naturaleza de los sustratos flexibles.
¿Cómo se desarrollan las células solares impresas?
Las células solares impresas se fabrican mediante la deposición de capas de materiales fotovoltaicos, como el silicio amorfo o los polímeros orgánicos, sobre sustratos flexibles. Este proceso permite crear paneles solares ligeros y adaptables, ideales para aplicaciones en edificios, vehículos y dispositivos portátiles.
Resumen
La electrónica impresa es una tecnología innovadora que utiliza técnicas de impresión para crear circuitos electrónicos en sustratos flexibles o rígidos. Ofrece ventajas como la reducción de costos, la versatilidad en el diseño y la capacidad de integrar componentes en superficies no convencionales. Sin embargo, enfrenta limitaciones en la densidad de integración y la escalabilidad de ciertos procesos. Sus aplicaciones abarcan desde células solares impresas hasta dispositivos electrónicos híbridos, destacando su importancia en la evolución tecnológica moderna.
