Inducción electromagnética

Definición y concepto

La inducción electromagnética constituye un fenómeno físico fundamental que origina la producción de una fuerza electromotriz (f.e.m.) en un medio o cuerpo expuesto a un campo magnético variable. Este proceso también se manifiesta cuando existe un medio móvil respecto a un campo magnético estático no uniforme, o bien cuando hay una variación de las líneas de campo que atraviesan dicha superficie mediante un giro. La esencia del fenómeno radica en la transferencia de energía de un campo electromagnético hacia un cuerpo expuesto dentro de su radio de acción.

Mecanismo de generación de corriente

Cuando el cuerpo sometido a estas condiciones es un conductor eléctrico y forma parte de un circuito cerrado, se produce una corriente inducida. Este mecanismo permite convertir la variación del flujo magnético en energía eléctrica utilizable. La magnitud de la tensión inducida es proporcional a la variación del flujo magnético, principio establecido por Michael Faraday en 1831. Esta relación cuantitativa es fundamental para comprender cómo los cambios en el entorno magnético afectan directamente al potencial eléctrico en el conductor.

Características del campo magnético

El campo magnético puede ser variable en el tiempo o estar asociado al movimiento relativo entre el conductor y la fuente del campo. En ambos casos, la variación del flujo magnético a través de la superficie del conductor es el factor determinante para la aparición de la fuerza electromotriz. La transferencia de energía ocurre exclusivamente dentro del radio de influencia del campo electromagnético sobre el cuerpo conductor. Este principio físico es la base de numerosos dispositivos eléctricos y sistemas de generación de energía.

La comprensión de este fenómeno requiere analizar tanto las propiedades del campo magnético como las características del medio conductor. La inducción electromagnética demuestra la interconexión entre los campos eléctricos y magnéticos, estableciendo una relación directa entre el movimiento, el flujo magnético y la generación de corriente eléctrica en circuitos cerrados.

Historia del descubrimiento

La inducción electromagnética fue descubierta por Michael Faraday en 1831. Este hallazgo fundamental estableció que la magnitud de la tensión inducida es proporcional a la variación del flujo magnético, un principio que explica cómo se produce una fuerza electromotriz en un medio expuesto a un campo magnético variable o en un medio móvil respecto a un campo estático no uniforme. La demostración experimental clave tuvo lugar el 29 de agosto de 1831, cuando Faraday utilizó un anillo de hierro (toroide) enrollado con dos cables aislados. Al conectar y desconectar una batería a uno de los cables, observó una corriente transitoria en el segundo cable, demostrando que el cambio en el flujo magnético era esencial para la inducción, no solo la presencia del campo.

Descubrimiento independiente de Joseph Henry

Joseph Henry descubrió el fenómeno de forma independiente en 1832. Aunque los trabajos de Faraday fueron publicados primero, las observaciones de Henry confirmaron la universalidad del efecto en diferentes configuraciones de circuitos y campos magnéticos, consolidando la comprensión temprana de la relación entre electricidad y magnetismo.

Experimentos posteriores y el disco de Faraday

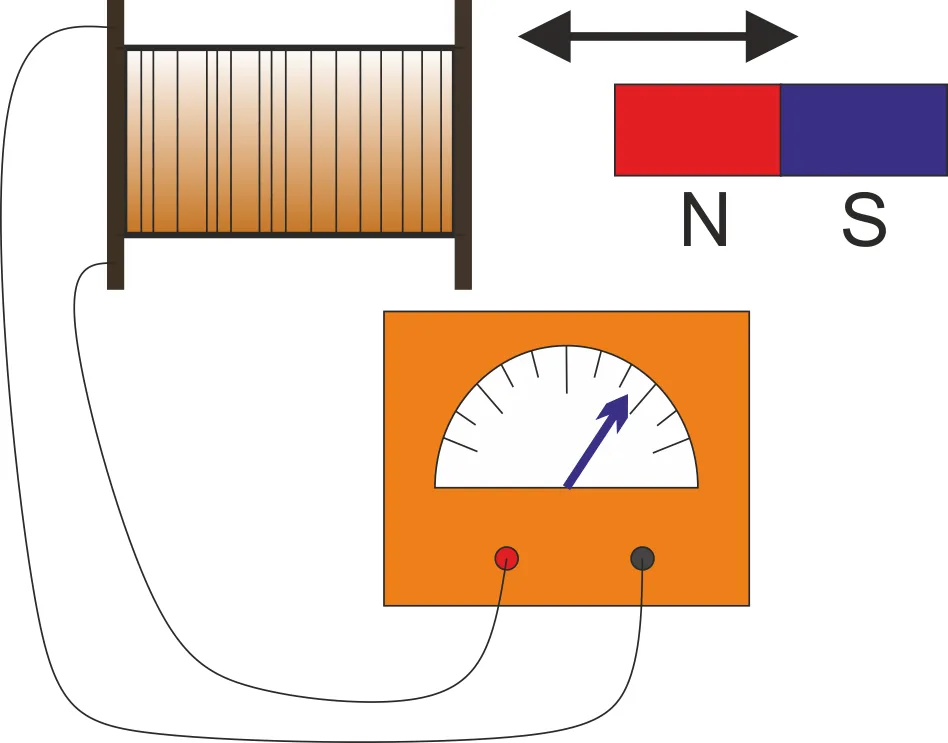

Faraday continuó explorando el fenómeno con experimentos adicionales, incluyendo el uso de una barra magnética movida a través de una bobina y el famoso disco de cobre giratorio. En el experimento del disco de Faraday, un disco conductor giraba entre los polos de un imán, generando una corriente continua cuando se tomaban contactos eléctricos en el eje y el borde del disco. Estos experimentos ilustraron que la inducción podía ocurrir tanto por el movimiento del conductor como por la variación del campo magnético, sentando las bases para el desarrollo de generadores eléctricos.

Recepción teórica y la contribución de Maxwell

Las ideas teóricas de Faraday, particularmente su concepto de "líneas de fuerza", fueron inicialmente rechazadas por muchos contemporáneos debido a la falta de una formulación matemática rigurosa. Sin embargo, James Clerk Maxwell integró el fenómeno en sus ecuaciones en 1861, destacando la diferencia entre la fuerza electromotriz de movimiento y la de transformación. La formulación de Maxwell proporcionó el marco matemático necesario para validar las intuiciones de Faraday, transformando la inducción electromagnética en un pilar de la teoría electromagnética clásica. Más tarde, Albert Einstein utilizaría la relatividad del movimiento entre un imán y un conductor como base para desarrollar la teoría especial de la relatividad, demostrando la profundidad conceptual de este descubrimiento inicial.

¿Cómo se calcula la fuerza electromotriz inducida?

La determinación cuantitativa de la fuerza electromotriz (FEM) inducida se fundamenta en la ley de inducción de Faraday. Este principio establece que la magnitud de la tensión inducida en un circuito cerrado es directamente proporcional a la tasa de variación temporal del flujo magnético que atraviesa dicho circuito. La relación matemática que describe este fenómeno permite predecir el comportamiento eléctrico en presencia de campos magnéticos variables.

Flujo magnético y formulación básica

Para comprender la ley de Faraday, es necesario definir el flujo magnético, denotado como ΦB. Esta magnitud representa la cantidad total de campo magnético B que atraviesa una superficie dada, como el área A de una espira conductora. El flujo se calcula mediante la integral de superficie del campo magnético a través del área de la espira. Cuando el campo es uniforme y perpendicular a la superficie, el producto del campo por el área determina el flujo.

La fuerza electromotriz inducida se expresa como la derivada negativa del flujo magnético con respecto al tiempo. La fórmula fundamental es:

🔀 = - d Φ B d t

En esta ecuación, el signo negativo es crucial y se debe a la ley de Lenz. Heinrich Lenz formuló esta ley en 1834 para describir la dirección de la corriente inducida. La ley indica que la corriente inducida fluye en una dirección tal que el campo magnético creado por ella se opone al cambio de flujo magnético original que la generó. Esto refleja la conservación de la energía en el sistema electromagnético.

Circuitos con múltiples espiras

Cuando el circuito está compuesto por N espiras idénticas y el flujo magnético atraviesa cada una de ellas de manera similar, la fuerza electromotriz total es la suma de las FEM individuales. Por lo tanto, la fórmula se modifica multiplicando la derivada del flujo por el número de espiras N:

🔀 = - N d Φ B d t

Esta relación es fundamental en la operación de transformadores, generadores eléctricos y motores, donde la variación del flujo a través de múltiples vueltas de alambre produce tensiones significativas. La precisión en el cálculo de estas variables permite el diseño eficiente de dispositivos electromagnéticos.

Variable	Significado físico
🔀	Fuerza electromotriz inducida (voltios)
ΦB	Flujo magnético a través de la espira (webers)
B	Intensidad del campo magnético (teslas)
A	Área de la superficie de la espira (metros cuadrados)
t	Tiempo (segundos)
N	Número de espiras idénticas en el circuito

Mecanismos de generación de FEM

La generación de fuerza electromotriz (FEM) se fundamenta en la variación del flujo magnético que atraviesa una superficie acotada por un circuito conductor. El flujo magnético depende de la intensidad del campo magnético, del área de la superficie y del ángulo entre el vector campo y la normal a dicha superficie. Cualquier cambio en estos parámetros induce una diferencia de potencial eléctrico en el conductor.

Variación de la intensidad del campo magnético

Un mecanismo común para generar FEM consiste en modificar la intensidad del campo magnético B a través de un bucle conductor de área constante. Esto ocurre, por ejemplo, cuando un imán se acerca o se aleja de una espira, o cuando la corriente en una bobina vecina varía con el tiempo. La variación temporal del campo magnético crea un campo eléctrico inducido que ejerce una fuerza sobre las cargas libres del conductor.

Deformación del circuito conductor

La FEM también se produce cuando el área de la superficie delimitada por el conductor cambia mientras se encuentra en un campo magnético. Si un bucle de alambre se estira, se comprime o cambia de forma, la cantidad de líneas de campo que lo atraviesan varía. Este cambio en el área efectiva genera una fuerza electromotriz inducida proporcional a la tasa de cambio del área multiplicada por la intensidad del campo magnético.

Cambio de orientación del conductor

Al girar una espira dentro de un campo magnético estático, varía el ángulo entre el campo y la normal a la superficie de la espira. Este mecanismo es la base del funcionamiento de los generadores eléctricos. La variación del ángulo modifica el flujo magnético atravesante, induciendo una FEM que alterna su signo según la posición de la espira respecto al campo.

Combinación de factores

En muchos casos prácticos, la FEM resulta de la combinación simultánea de cambios en la intensidad del campo, el área de la superficie y la orientación del conductor. La fuerza electromotriz representa el voltaje medido en circuito abierto o la energía por unidad de carga necesaria para mover las cargas a lo largo del circuito. La magnitud de esta FEM es directamente proporcional a la tasa de cambio del flujo magnético total a través de la superficie del conductor.

La ecuación de Maxwell-Faraday

La formulación matemática rigurosa de la inducción electromagnética se consolida en lo que se conoce como la ecuación de Maxwell-Faraday. Esta ecuación constituye una de las cuatro ecuaciones fundamentales del electromagnetismo clásico, estableciendo una relación directa entre la variación temporal del campo magnético y la generación de un campo eléctrico. James Clerk Maxwell integró este fenómeno en su marco teórico general, destacando las diferencias conceptuales entre la fuerza electromotriz (FEM) de movimiento y la de transformación alrededor de 1861.

Forma integral de la ecuación

La forma integral de la ley describe cómo el campo eléctrico se comporta a lo largo de un contorno cerrado. Establece que la integral de línea del campo eléctrico E a lo largo de una curva cerrada C es igual a la tasa de cambio temporal del flujo magnético a través de cualquier superficie S limitada por dicha curva. Matemáticamente, esto se expresa como la relación entre la circulación del campo eléctrico y la derivada temporal de la integral de superficie del campo magnético B.

Esta relación indica que un campo magnético variable en el tiempo genera un campo eléctrico no conservativo. Es fundamental para comprender el funcionamiento de transformadores, generadores eléctricos y la propagación de ondas electromagnéticas. La ecuación unifica los hallazgos experimentales previos bajo un solo marco matemático coherente.

Diferencias con la ley original de Faraday

Aunque Oliver Heaviside denominó a la forma diferencial de esta ecuación como la "ley de Faraday", existe una distinción técnica importante respecto a la formulación original de Michael Faraday de 1831. La ecuación de Maxwell-Faraday describe específicamente la inducción por transformación, es decir, aquella causada por la variación temporal del campo magnético en un conductor fijo o en un volumen definido.

La formulación original de Faraday abarcaba también la FEM de movimiento, donde la fuerza electromotriz surge del desplazamiento físico de un conductor a través de un campo magnético estático. La ecuación de Maxwell-Faraday, tal como se presenta en la forma diferencial estándar, no describe explícitamente el caso del conductor móvil sin una transformación de referencia adicional. Esta distinción fue clave para que Albert Einstein utilizara la relatividad del movimiento entre un imán y un conductor como base conceptual para desarrollar la teoría especial de la relatividad, evidenciando que la descripción matemática depende del marco de referencia elegido.

La precisión en la aplicación de esta ecuación requiere distinguir entre los regímenes de transformación y movimiento, asegurando que la interpretación física coincida con la formulación matemática empleada en cada contexto específico del electromagnetismo clásico.

¿Qué relación tiene la inducción con la relatividad?

La formulación matemática de la inducción electromagnética, integrada por James Clerk Maxwell en sus ecuaciones en 1861, revela una distinción fundamental entre dos mecanismos físicos que generan fuerza electromotriz: la fuerza electromotriz de movimiento y la fuerza electromotriz de transformación. Esta diferenciación técnica fue destacada explícitamente por Maxwell y constituye un punto de partida crítico para la comprensión moderna del fenómeno. La fuerza electromotriz de movimiento se asocia con la acción de una fuerza magnética sobre un cable conductor en movimiento, un efecto explicado por la fuerza de Lorentz. Por el contrario, la fuerza electromotriz de transformación surge de la presencia de una fuerza eléctrica inducida por un campo magnético cambiante en un conductor estacionario.

La relatividad del movimiento

Albert Einstein utilizó la aparente asimetría en la explicación de estos dos casos como una base conceptual para el desarrollo de la teoría especial de la relatividad. Einstein observó que la descripción física del fenómeno de inducción depende del movimiento relativo entre el imán y el conductor, más que del objeto específico que se mueve. Si el imán se mueve y el conductor permanece en reposo, se genera un campo eléctrico en las regiones adyacentes al imán, lo que induce una corriente en el conductor. Si, por el contrario, el imán está en reposo y el conductor se mueve, no se genera un campo eléctrico con energía finita, pero aparece una fuerza electromotriz en el conductor debido a la fuerza de Lorentz.

A pesar de que las causas físicas parecen distintas en cada caso —una fuerza eléctrica en el primer escenario y una fuerza magnética en el segundo—, el resultado observable, es decir, la corriente inducida, es idéntico siempre que el movimiento relativo sea el mismo. Esta observación llevó a Einstein a concluir que los fenómenos electromagnéticos no dependen de un estado de reposo absoluto, sino únicamente del movimiento relativo entre los cuerpos involucrados. Este principio de relatividad del movimiento entre imán y conductor fue una vía principal para formular la teoría especial de la relatividad, demostrando que las leyes de la electrodinámica deben ser las mismas para todos los sistemas de referencia inerciales.

La integración de estos conceptos muestra cómo la inducción electromagnética no es solo un fenómeno aislado de la producción de fuerza electromotriz, sino un pilar fundamental que conecta la electricidad, el magnetismo y la estructura del espacio-tiempo. La distinción entre la fuerza de Lorentz y el campo eléctrico inducido, aunque matemáticamente coherente en las ecuaciones de Maxwell, planteó preguntas filosóficas y físicas que la teoría especial de la relatividad resolvió al unificar la descripción del movimiento relativo.

Ejercicios resueltos

Ejemplo 1: Cálculo de la fuerza electromotriz en una espira única

Este ejercicio ilustra la aplicación directa de la ley de Faraday para una sola espira. Se considera un circuito conductor expuesto a un campo magnético variable. La magnitud de la fuerza electromotriz (FEM) inducida es proporcional a la variación del flujo magnético a lo largo del tiempo. Supongamos que el flujo magnético inicial es Φi y el flujo final es Φf, transcurrido un intervalo de tiempo Δt.

La fórmula básica establece que la FEM inducida, denotada como E, se calcula mediante la relación:

FEM = - Δ Φ Δ t = - Φ f - Φ i Δ t

Al sustituir los valores simbólicos, se obtiene la magnitud de la tensión inducida. Este cálculo demuestra cómo la variación del flujo genera la fuerza electromotriz en el medio conductor.

Ejemplo 2: Cálculo de la FEM en una bobina de N espiras

Cuando el conductor forma una bobina compuesta por múltiples vueltas, la fuerza electromotriz total aumenta. Si la bobina tiene N espiras y el flujo magnético atraviesa cada una de ellas, la FEM inducida es la suma de las FEM individuales. La fórmula se modifica para incluir el número de espiras:

FEM = - N Δ Φ Δ t

Esto explica por qué las bobinas son fundamentales en la transferencia de energía electromagnética a cuerpos conductores en circuitos cerrados.

Ejemplo 3: Dirección de la corriente inducida según la ley de Lenz

La ley de Lenz, formulada por Heinrich Lenz, determina la dirección de la corriente inducida. Esta ley establece que la corriente fluye de tal manera que el campo magnético generado por ella se opone al cambio de flujo que lo originó. Considere un caso donde el flujo magnético a través de una espira aumenta con el tiempo.

Según la ley de Lenz, la corriente inducida generará un campo magnético en dirección opuesta al campo externo para intentar mantener el flujo constante. Si el flujo inicial aumenta, la corriente fluirá en una dirección tal que su campo magnético "empuje" contra el aumento. Este principio es crucial para entender la conservación de la energía en la inducción electromagnética, ya que la corriente inducida no aparece sin una oposición al cambio del estado magnético del sistema.

Aplicaciones y conceptos relacionados

La inducción electromagnética constituye el fundamento de múltiples fenómenos físicos y tecnologías modernas. Su comprensión requiere integrar conceptos como la carga por inducción, las ecuaciones de Maxwell y la ley de Ohm, todos interconectados a través del electromagnetismo y la inducción magnética.

Marco teórico y leyes fundamentales

Las leyes de Faraday describen matemáticamente la magnitud de la fuerza electromotriz inducida, estableciendo que esta es proporcional a la variación del flujo magnético. Este principio se complementa con la ley de Lenz, que determina la dirección de la corriente inducida. Juntas, estas leyes permiten predecir el comportamiento de los campos magnéticos variables.

Las ecuaciones de Maxwell integran la inducción electromagnética en un marco unificado del electromagnetismo. James Clerk Maxwell destacó la diferencia entre la fuerza electromotriz de movimiento y la de transformación, sentando las bases para entender cómo los campos eléctricos y magnéticos interactúan en el espacio y el tiempo.

Aplicaciones tecnológicas

La recarga inalámbrica es una aplicación directa de la inducción electromagnética. Este proceso utiliza campos magnéticos variables para transferir energía a un conductor sin contacto físico, aprovechando la producción de corriente inducida en un circuito cerrado. Esta tecnología es esencial en dispositivos electrónicos modernos y sistemas de alimentación sin hilos.

Conceptos relacionados

La carga por inducción ocurre cuando un campo eléctrico externo redistribuye las cargas en un conductor, creando una diferencia de potencial. La inducción magnética se refiere a la creación de un campo magnético en un material debido a un campo externo o a una corriente eléctrica. Ambos fenómenos están vinculados a la ley de Ohm, que relaciona la corriente, el voltaje y la resistencia en un circuito, permitiendo calcular la corriente inducida cuando la fuerza electromotriz actúa sobre un conductor.
