La resistencia de materiales es la rama de la ingeniería mecánica y la ingeniería civil que estudia el comportamiento de los cuerpos sólidos sometidos a fuerzas externas. Su objetivo principal es determinar cómo se distribuyen los esfuerzos internos y las deformaciones resultantes para garantizar que una estructura o pieza mecánica mantenga su integridad y funcionalidad bajo carga.
Esta disciplina combina principios de la estática, la elasticidad y la plasticidad para predecir cuándo un material fallará, ya sea por rotura, por exceso de deformación o por inestabilidad. Sin estos cálculos, el diseño de puentes, aviones o incluso herramientas simples dependería de la prueba y el error, lo que haría la construcción excesivamente costosa y menos segura.
Definición y concepto
La resistencia de materiales es la rama de la ingeniería mecánica que estudia el comportamiento de los cuerpos sólidos cuando están sometidos a cargas externas. Se sitúa dentro del campo más amplio de la mecánica de sólidos deformables, lo que significa que, a diferencia de otras disciplinas, considera que los materiales cambian de forma bajo la acción de fuerzas. Esta disciplina es fundamental para diseñar estructuras y piezas mecánicas que no fallen durante su vida útil.
Es crucial distinguir esta rama de la estática clásica. En la estática, los cuerpos se modelan como "rígidos", es decir, se asume que las distancias entre sus puntos permanecen constantes sin importar la fuerza aplicada. En la resistencia de materiales, esa rigidez es solo una primera aproximación; la deformación es el protagonista. Sin embargo, tampoco es tan compleja como la teoría general de la elasticidad, que utiliza herramientas matemáticas avanzadas (como series de Fourier o potenciales) para describir el estado interno de cualquier punto del sólido. La resistencia de materiales ofrece un equilibrio práctico: utiliza suposiciones geométricas sencillas para obtener resultados precisos sin necesidad de cálculo tensorial complejo.
Diferencias con otras disciplinas
La distinción con la estática es conceptual pero tiene implicaciones prácticas enormes. Si analizamos una viga simplemente apoyada usando solo estática, podemos hallar las fuerzas en los apoyos, pero no sabremos cuánto se hunde el centro de la viga. La resistencia de materiales responde a esa pregunta. Por otro lado, frente a la elasticidad avanzada, esta rama sacrifica algo de generalidad a cambio de intuición física. Mientras que la elasticidad trata el sólido como un continuo tridimensional sin restricciones de forma, la resistencia de materiales a menudo idealiza las piezas como barras, vigas o placas, lo que simplifica enormemente los cálculos.
Dato curioso: El concepto de "tensión" como fuerza por unidad de área no fue intuitivo para los primeros ingenieros. Galileo Galilei ya observaba las fracturas, pero fue Robert Hooke quien, con su famosa ley, cuantificó la relación entre fuerza y alargamiento, sentando las bases de esta disciplina hace más de tres siglos.
Objetivos del análisis estructural
El fin último de esta disciplina es garantizar la seguridad y la funcionalidad de una pieza bajo carga. Esto se traduce en dos requisitos fundamentales que todo ingeniero debe verificar. El primero es la resistencia, es decir, que la pieza no se rompa o fluya plásticamente de manera irreversible. El segundo es la rigidez, que asegura que la deformación no sea tan excesiva que impida el funcionamiento del mecanismo o cause incomodidad en los usuarios.
Para cuantificar la resistencia, se analiza la tensión normal, definida como la fuerza interna distribuida sobre el área de la sección transversal. La fórmula básica es:
Donde σ representa la tensión normal, N es la fuerza axial actuante y A es el área de la sección. Si esta tensión supera el límite elástico del material, la pieza puede sufrir una deformación permanente o incluso la rotura. Por ejemplo, un cable de acero que sostiene un ascensor debe tener un área suficiente para que la tensión generada por el peso no supere la resistencia del acero, de lo contrario, el cable se estiraría demasiado o se rompería.
La rigidez, por su parte, se evalúa midiendo las deformaciones. En el caso de una barra sometida a tracción, el alargamiento ΔL se calcula considerando las propiedades del material y la geometría:
Aquí, L es la longitud original y E es el módulo de Young, una constante que mide la "dureza" o rigidez intrínseca del material. Un valor alto de E significa que el material se deforma poco bajo carga. La consecuencia es directa: una pieza puede ser lo suficientemente resistente para no romperse, pero tan poco rígida que se flexione hasta tocar el suelo. Ambos criterios deben cumplirse simultáneamente.
Historia y evolución del campo
La resistencia de materiales no nació como una ciencia unificada, sino como una necesidad práctica para evitar que las estructuras colapsaran bajo su propio peso. Sus raíces se remontan al siglo XVII, cuando Galileo Galilei publicó su Discorso sulle forze. En este trabajo, analizó el comportamiento de las vigas sometidas a flexión, introduciendo la idea de que la resistencia depende del área de la sección transversal. Aunque su enfoque era más geométrico que mecánico, estableció las bases para entender cómo las fuerzas externas deforman los cuerpos sólidos.
De la elasticidad a la tensión interna
Poco después, Robert Hooke formuló lo que hoy conocemos como la ley de Hooke, estableciendo una relación proporcional entre la fuerza aplicada y la deformación resultante en un cuerpo elástico. Esta relación se expresa matemáticamente como:
Donde F es la fuerza, k es la constante elástica del material y Δx es el desplazamiento. Esta simplicidad engañosa permitió predecir el comportamiento de resortes y barras, aunque su aplicación a estructuras complejas requeriría más tiempo. Isaac Newton, por su parte, aportó las leyes del movimiento que permitieron cuantificar las fuerzas inerciales actuando sobre los cuerpos, integrando la estática con la dinámica.
Sin embargo, el concepto moderno de "esfuerzo" o tensión interna no se consolidó hasta el siglo XIX. Augustin-Louis Cauchy desarrolló un marco matemático riguroso para describir cómo las fuerzas se distribuyen dentro de un cuerpo continuo. Introdujo el tensor de esfuerzos de Cauchy, una herramienta fundamental que permite analizar no solo la magnitud de la fuerza por unidad de área, sino también su dirección en cualquier punto del material. Esto transformó la resistencia de materiales de una serie de reglas empíricas a una disciplina basada en el cálculo diferencial.
La era industrial y la prueba experimental
La Revolución Industrial aceleró la evolución del campo al introducir nuevos materiales a gran escala. El hierro fundido y el acero se convirtieron en los protagonistas de puentes, ferrocarriles y edificios altos. Pero ¿cómo saber si una viga de hierro soportaría el peso de un tren si las fórmulas de Galileo eran apenas una primera aproximación?
La respuesta llegó a través de la prueba experimental sistemática. Ingenieros como Thomas Tredgold y William Fairbairn comenzaron a someter vigas de hierro fundido a cargas crecientes hasta su ruptura, registrando datos precisos sobre su comportamiento. Estas pruebas revelaron que el hierro fundido era más frágil que el acero, rompiendo con menor deformación, lo que obligó a ajustar los factores de seguridad en el diseño estructural.
Dato curioso: El colapso del puente de Tay en 1877, que mató a 60 viajeros, fue uno de los primeros grandes desastres que demostraron que la resistencia de materiales no podía depender solo de la experiencia. Las vigas de hierro fundido fallaron por fatiga y compresión, llevando a una revisión completa de los estándares de ingeniería civil.
La consecuencia es directa: sin datos experimentales, las fórmulas matemáticas eran hipótesis. Con ellos, se convirtieron en herramientas predictivas. Esta combinación de teoría y práctica definió la resistencia de materiales como la conocemos hoy, una disciplina que sigue evolucionando con la llegada de nuevos materiales como las aleaciones de aluminio y los compuestos de fibra de carbono.
¿Qué son esfuerzo y deformación?
La resistencia de materiales analiza cómo reaccionan los cuerpos sólidos cuando se someten a fuerzas externas. Para entender esta reacción, es fundamental distinguir entre la acción que se aplica y la respuesta interna del material. Una carga externa, como el peso de un colgante o la presión del viento, es la causa visible. Sin embargo, lo que determina si la pieza se rompe o se dobla es cómo las partículas del material se organizan internamente para contrarrestar esa fuerza. Esta respuesta interna se cuantifica principalmente a través de dos magnitudes: el esfuerzo y la deformación.
Esfuerzo: la intensidad de la fuerza interna
El esfuerzo no es simplemente una fuerza, sino la concentración de esa fuerza en un área específica. Si aplicas una fuerza de 100 Newtons sobre una pared, esta apenas se mueve. Si aplicas esos mismos 100 Newtons con la punta de un alfiler, la pared se perfora. La diferencia radica en el área de contacto. El esfuerzo se define como la fuerza por unidad de área.
Existen dos tipos fundamentales de esfuerzo según la dirección de la fuerza respecto a la sección transversal del cuerpo:
- Esfuerzo normal: Ocurre cuando la fuerza actúa perpendicularmente a la superficie. Si la fuerza aleja las partículas, es un esfuerzo de tracción (como estirar una goma elástica). Si las aproxima, es un esfuerzo de compresión (como apretar un resorte). Se calcula dividiendo la fuerza normal por el área de la sección transversal.
- Esfuerzo cortante: Aparece cuando la fuerza actúa paralelamente a la superficie, tendiendo a deslizar una capa del material sobre otra. Un ejemplo clásico es el corte de una hoja de papel con unas tijeras: las hojas ejercen fuerzas opuestas casi en la misma línea, generando un esfuerzo cortante que "desliza" las fibras del papel hasta romperlas.
La fórmula para el esfuerzo normal promedio es:
Donde σ (sigma) representa el esfuerzo normal, F es la fuerza aplicada y A es el área de la sección transversal. La unidad estándar en el Sistema Internacional es el Pascal (Pa), que equivale a un Newton por metro cuadrado (N/m²).
Deformación unitaria: cuánto cambia la forma
Mientras que el esfuerzo mide la intensidad de la fuerza interna, la deformación mide el cambio físico resultante. Sin embargo, en ingeniería, la longitud absoluta del cambio a menudo importa menos que el cambio relativo. Una barra de acero de 1 metro que se alarga 1 milímetro parece muy flexible, pero una barra de concreto de 10 metros que también se alarga 1 milímetro parece casi rígida. Para comparar materiales independientemente de su tamaño original, se utiliza la deformación unitaria.
La deformación unitaria normal, representada por la letra griega ε (epsilon), es la razón entre el cambio de longitud y la longitud original:
Aquí, ΔL es el alargamiento o acortamiento total, y L₀ es la longitud inicial. Al ser una división de dos longitudes, la deformación unitaria es adimensional, aunque a menudo se expresa en milímetros por metro (mm/m) o en porcentaje.
Dato curioso: Aunque el acero parece rígido a simple vista, bajo una carga moderada, una viga de acero de 10 metros puede alargarse varios milímetros. Sin embargo, como la deformación unitaria es pequeña (a menudo menos del 0,2 %), el ojo humano apenas percibe el cambio hasta que el material se acerca al límite elástico.
Relación entre carga y respuesta
Entender la diferencia entre la carga externa y la respuesta interna es clave para el diseño estructural. La carga es lo que el ingeniero puede controlar o medir directamente (por ejemplo, el peso de un techo). El esfuerzo y la deformación son las consecuencias internas que determinan la supervivencia del material. Un error común es pensar que una gran fuerza siempre rompe el material. Una barra gruesa puede soportar una fuerza enorme porque distribuye el esfuerzo en un gran área. Por el contrario, una barra delgada puede romperse con poca fuerza porque el esfuerzo se concentra. El objetivo de la resistencia de materiales es asegurar que los esfuerzos internos no superen la capacidad del material y que las deformaciones no sean tan grandes que afecten la funcionalidad de la estructura.
¿Cómo se relacionan esfuerzo y deformación?
La relación entre esfuerzo y deformación es el núcleo de la resistencia de materiales. No basta con saber cuánto se estira una barra; es fundamental entender cómo responde internamente al ser sometida a cargas. Esta respuesta define si un puente se mantendrá erguido o si un resorte volverá a su forma original.
Ley de Hooke y Módulo de Young
Robert Hooke, científico del siglo XVII, estableció que, dentro de ciertos límites, la deformación de un cuerpo es proporcional a la fuerza aplicada. En términos técnicos, esto significa que el esfuerzo normal es directamente proporcional a la deformación unitaria. Esta relación lineal se expresa mediante la ecuación:
Donde σ representa el esfuerzo normal (fuerza por unidad de área) y ε es la deformación unitaria (cambio de longitud dividido por la longitud original). El factor de proporcionalidad E se conoce como Módulo de Young o módulo de elasticidad. Este parámetro mide la rigidez intrínseca de un material. Un acero estructural típico tiene un Módulo de Young de aproximadamente 200 GPa, lo que indica que es mucho más rígido que el aluminio, cuyo valor ronda los 70 GPa.
Dato curioso: El Módulo de Young no depende del tamaño de la pieza, sino de la composición del material. Una varilla fina de acero y una viga gruesa del mismo acero comparten el mismo valor de E.

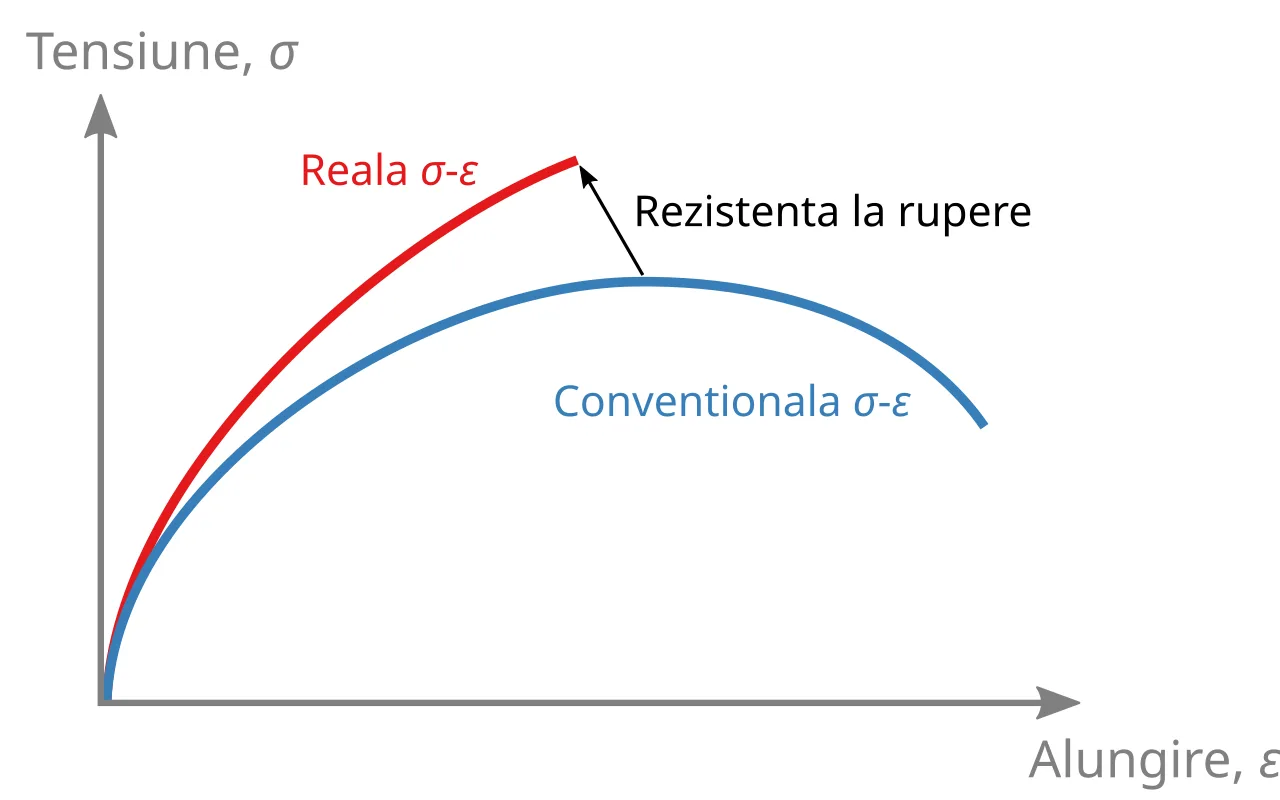

La curva esfuerzo-deformación
Al someter una probeta estándar a un ensayo de tracción hasta su rotura, se obtiene una gráfica que revela el comportamiento mecánico del material. Esta curva no es siempre una línea recta. Inicialmente, la relación es lineal (zona elástica). Si se retira la carga en esta fase, el material vuelve a su longitud original sin deformación permanente.
Al superar un punto crítico llamado límite elástico, la linealidad se rompe. El material entra en la zona plástica. Aquí, las moléculas del material se reorganizan y, aunque se quite la carga, la pieza no vuelve a medir exactamente lo mismo. En muchos metales, aparece la zona de fluencia, donde la deformación aumenta casi sin incremento significativo del esfuerzo. Finalmente, el material alcanza su esfuerzo último y se produce la rotura.
Materiales dúctiles frente a frágiles
La forma de la curva distingue claramente dos comportamientos fundamentales. Los materiales dúctiles, como el acero bajo en carbono o el cobre, presentan una amplia zona plástica. Se estiran considerablemente antes de romperse, lo que ofrece una señal visual de advertencia antes del colapso total. Esto es crucial en estructuras donde la capacidad de absorber energía es vital.
Por el contrario, los materiales frágiles, como el vidrio, el hormigón no armado o la fundición, muestran una relación casi lineal hasta el momento de la rotura. Su zona plástica es mínima o inexistente. Rompen de manera súbita, a menudo con poca deformación previa. Esta característica exige un mayor margen de seguridad en el diseño, ya que la falla puede ocurrir con poca anticipación visual.
Comprender estas diferencias permite a los ingenieros seleccionar el material adecuado para cada aplicación. Un resorte necesita alta elasticidad y ductilidad; una cimentación de hormigón depende de su resistencia a la compresión y su comportamiento frágil controlado. La elección correcta evita fallos catastróficos y optimiza el uso de recursos.
Tipos de cargas y respuestas estructurales
Las estructuras no soportan las cargas de manera pasiva. Cada fuerza aplicada genera una respuesta interna específica que determina si el material se mantendrá estable o fallará. Comprender estas interacciones es fundamental para diseñar puentes, vigas o incluso tornillos sin que se rompan bajo presión.
Clasificación de las cargas básicas
La resistencia de materiales clasifica las cargas según cómo actúan sobre la sección transversal de un cuerpo. Esta distinción define el tipo de esfuerzo interno que surge para equilibrar la fuerza externa.
La tracción ocurre cuando dos fuerzas tiran de los extremos opuestos de una pieza, intentando alargarla. Un ejemplo claro es el cable de un elevador o la cuerda de un puente colgante. El material responde generando esfuerzos normales que se oponen al estiramiento. Si la fuerza supera la resistencia del material, ocurre la rotura por elongación excesiva.
En contraste, la compresión empuja los extremos hacia el centro, buscando acortar la pieza. Las columnas de un edificio o las patas de una silla experimentan este tipo de carga. El peligro aquí no es solo el aplastamiento, sino la inestabilidad: una columna muy esbelta puede sufrir flaqueo (o pandeo), doblándose lateralmente antes de que el material llegue a su límite de resistencia pura.
Dato curioso: El hueso humano es un material compuesto que soporta compresión mejor que la tracción, lo que explica por qué las fracturas por compresión son comunes en la columna vertebral de los ancianos, mientras que las fracturas por tracción afectan más a los ligamentos.
El cortante (o esfuerzo de cortadura) aparece cuando dos fuerzas paralelas y cercanas tiran en direcciones opuestas, como si se quisiera cortar una hoja de papel con tijeras. Esto genera un deslizamiento interno de las capas del material. Las clavos y remaches son ejemplos clásicos donde el cortante es el enemigo principal.
La torsión se produce cuando un par de fuerzas gira una pieza sobre su eje longitudinal. Piensa en alinear un tornillo con un destornillador o en el eje de transmisión de un coche. El material responde con esfuerzos cortantes que varían desde el centro (donde casi no hay esfuerzo) hasta la periferia (donde es máximo).
Finalmente, la flexión es quizás la más común en ingeniería civil. Ocurre cuando una carga perpendicular a un elemento (como una viga) lo hace doblar. La cara superior suele entrar en compresión mientras que la inferior entra en tracción, separadas por una "línea neutra" que apenas cambia de longitud.
Resumen comparativo de esfuerzos y deformaciones
Para visualizar rápidamente cómo se relaciona cada carga con su fórmula básica de esfuerzo y su deformación característica, consulta la siguiente tabla. Estas relaciones asumen un comportamiento elástico lineal del material.
| Tipo de Carga | Fórmula Básica de Esfuerzo | Deformación Resultante |
|---|---|---|
| Tracción | Alargamiento axial | |
| Compresión | Acortamiento axial (posible pandeo) | |
| Cortante | Deslizamiento angular | |
| Torsión | Giro angular del eje | |
| Flexión | Curvatura de la viga |
En estas fórmulas, representa el esfuerzo normal, el esfuerzo cortante, la fuerza aplicada, el área de la sección transversal, la fuerza cortante, el par torsor, la distancia al centro, el momento polar de inercia, el momento flector, la distancia a la línea neutra e el momento de inercia del área.
Dominar estas cinco categorías permite descomponer problemas complejos. Una viga en un puente, por ejemplo, rara vez sufre solo flexión; a menudo combina flexión, cortante y algo de compresión. La clave del ingeniero es identificar cuál de estos efectos domina en cada punto crítico.
Factores de seguridad y criterios de fallo
En ingeniería estructural, diseñar un componente para que soporte exactamente la carga máxima esperada es una apuesta arriesgada. Los materiales no son perfectamente homogéneos, las cargas rara vez son estáticas y las dimensiones fabricadas siempre presentan pequeñas variaciones. Si una viga de acero soporta 100 kN como límite teórico, someterla a 99 kN parece seguro, pero un defecto microscópico o una vibración imprevista pueden desencadenar el colapso. Por ello, se introduce el concepto de margen de holgura.
El factor de seguridad
El factor de seguridad (FS) es un número adimensional que cuantifica este margen. Se define como la relación entre la resistencia última del material o componente y la carga máxima de servicio que se espera que soporte. Un FS mayor que 1 indica que el componente es más fuerte de lo estrictamente necesario para la carga nominal.
Un valor típico para estructuras de acero puede oscilar entre 1.5 y 2.0, mientras que para materiales frágiles como el concreto o la fundición, donde las fallas suelen ser más repentinas, el factor puede ascender a 3.0 o incluso 4.0. Elegir el factor adecuado implica equilibrar el costo del material contra la penalización de un fallo estructural. Un FS muy alto genera sobrepeso y gasto innecesario; uno muy bajo ahorra dinero pero aumenta la probabilidad de rotura.
Dato curioso: El puente de Tacoma Narrows, que colapsó en 1940, no falló solo por sobrecarga, sino por resonancia aerodinámica. Este evento demostró que los factores de seguridad tradicionales, centrados en la carga estática, debían expandirse para incluir efectos dinámicos y de fatiga.
Criterios de fallo y esfuerzo admisible
Para aplicar el factor de seguridad, los ingenieros definen un límite superior para el esfuerzo interno que puede soportar el material sin deformarse excesivamente o romperse. Este límite se denomina esfuerzo admisible. Se calcula dividiendo el esfuerzo de fluencia (el punto donde el material deja de comportarse elásticamente) por el factor de seguridad elegido.
Si el esfuerzo calculado en cualquier punto de la pieza supera , el diseño se considera preliminarmente fallido. Este criterio es simple y efectivo para cargas estáticas, aunque para cargas cíclicas (fatiga) se requieren análisis más complejos, como el criterio de von Mises para materiales dúctiles.
Concentración de esfuerzos
Un error común en el diseño novato es asumir que el esfuerzo se distribuye uniformemente en toda la sección transversal. La realidad es que cualquier discontinuidad geométrica actúa como un imán para los esfuerzos internos. Los agujeros para tornillos, los cambios bruscos de grosor o las ranuras crean zonas donde la densidad de fuerzas se multiplica.
Este fenómeno se conoce como concentración de esfuerzos. En una placa con un agujero circular sometido a tracción, el esfuerzo en el borde del agujero puede ser hasta tres veces mayor que el esfuerzo promedio en la placa. Si el ingeniero solo considera el esfuerzo promedio, el agujero puede ceder mucho antes de lo previsto, iniciando una grieta que propague la falla.
Para cuantificar este efecto, se utiliza el factor de concentración de esfuerzos (), que depende de la geometría específica de la discontinuidad. El esfuerzo máximo real se obtiene multiplicando el esfuerzo nominal por este factor. Ignorar estas concentraciones es una de las causas más frecuentes de fallos prematuros en uniones atornilladas y ejes con escalones. La solución no es siempre aumentar el tamaño de la pieza, sino a menudo suavizar las transiciones geométricas mediante radios de empalme.
Aplicaciones en ingeniería moderna
La resistencia de materiales deja de ser una teoría abstracta cuando se aplica a estructuras reales que soportan cargas dinámicas y estáticas. En la construcción moderna, el diseño de vigas no depende solo del peso propio, sino de la distribución de esfuerzos cortantes y momentos flectantes. Un ingeniero debe asegurar que el acero o el hormigón armado no ceda bajo la carga máxima esperada. El cálculo manual sigue siendo la base para entender el comportamiento estructural, pero la complejidad de los edificios actuales exige herramientas más precisas.
Diseño estructural y mecánico
En la ingeniería civil, las vigas son los elementos horizontales que transmiten las cargas a los pilares. El esfuerzo máximo en una viga suele aparecer en el punto de mayor momento flector. Este concepto es vital para evitar la rotura por flexión. En la mecánica, los ejes de transmisión deben resistir tanto la torsión como la flexión simultánea. Un eje de automóvil, por ejemplo, gira a altas revoluciones mientras soporta el peso del motor y la vibración de las ruedas. La falla en estos componentes puede ser catastrófica si no se considera la fatiga del material.
En aeronáutica, las estructuras son más ligeras pero deben soportar presiones extremas. Las cascaras, como las del fuselaje de un avión, utilizan la forma curva para distribuir las tensiones. Esta eficiencia permite reducir el peso sin sacrificar la resistencia. El diseño de alas requiere un equilibrio preciso entre la rigidez y la flexibilidad para absorber las turbulencias. La consecuencia de un mal cálculo en estos sectores es directa: mayor peso, menor eficiencia o incluso el fallo estructural.
Dato curioso: Los primeros cálculos de resistencia de materiales se hacían con regla de tres y tablas logarítmicas. Hooke, en el siglo XVII, estableció la relación lineal entre fuerza y deformación mucho antes de que existiera el acero moderno.
Herramientas computacionales modernas
El método de elementos finitos (FEA, por sus siglas en inglés) ha revolucionado el análisis estructural. Esta técnica divide una geometría compleja en miles de pequeños elementos interconectados. El software resuelve las ecuaciones de equilibrio para cada nodo, ofreciendo un mapa detallado de los esfuerzos. Los ingenieros utilizan el FEA para validar diseños antes de fabricar prototipos costosos. Sin embargo, la herramienta no reemplaza el juicio del ingeniero; solo lo amplifica.
La ley de Hooke sigue siendo la base matemática en muchos modelos lineales. Esta relación se expresa como:
Donde σ es el esfuerzo normal, E el módulo de Young del material y ε la deformación unitaria. En análisis no lineales, esta relación se vuelve más compleja, pero el principio fundamental permanece. El software permite visualizar cómo se distribuye el esfuerzo σ en zonas críticas, como los ángulos de una viga o los rodamientos de un eje. Esto ayuda a optimizar el uso del material, reduciendo el desperdicio.
La integración de cálculos manuales y simulaciones por computadora ofrece la mayor precisión. Los cálculos manuales proporcionan una intuición rápida sobre el comportamiento general, mientras que el FEA revela detalles locales que podrían pasar desapercibidos. Esta combinación es esencial en proyectos donde el margen de error es mínimo. La ingeniería moderna no descarta lo clásico, sino que lo potencia con tecnología. El resultado es una estructura más segura, eficiente y adaptada a las exigencias del entorno.
Ejercicios resueltos
La teoría cobra sentido cuando se aplica a casos concretos. Los siguientes ejercicios muestran cómo pasar de los datos del problema a la solución final, respetando las unidades y las fórmulas básicas.
Ejercicio 1: Alargamiento de una barra bajo carga axial
Una barra de acero con una longitud inicial de 2 metros y un área de sección transversal de 10 cm² está sometida a una fuerza de tracción axial de 50 kN. Calcular el alargamiento total de la barra, sabiendo que el módulo de elasticidad (o módulo de Young) del acero es de 200 GPa.
El módulo de elasticidad, denotado como E, mide la rigidez de un material. Indica cuánto se deforma un material bajo una tensión dada. Para el acero, este valor suele rondar los 200 GPa, lo que significa que es un material muy rígido pero no incomprensiblemente duro.
Datos:
- Fuerza axial (F): 50 kN = 50,000 N
- Longitud inicial (L): 2 m
- Área de la sección transversal (A): 10 cm² = 10 × 10⁻⁴ m² = 0.001 m²
- Módulo de elasticidad (E): 200 GPa = 200 × 10⁹ Pa = 200 × 10⁹ N/m²
Fórmula:
La Ley de Hooke para una barra bajo carga axial establece que el alargamiento (ΔL) es proporcional a la fuerza y a la longitud, e inversamente proporcional al área y al módulo de elasticidad:
Sustitución:
Resultado:
La barra se alarga 0.5 milímetros. Parece poco, pero en estructuras grandes, esa pequeña deformación puede afectar la precisión de los mecanismos. La consecuencia es directa: sin calcular esto, una puerta podría quedar atascada tras la construcción.
Ejercicio 2: Esfuerzo cortante en un perno
Un perno de 20 mm de diámetro sujeta una placa sometida a una fuerza de corte de 10 kN. Calcular el esfuerzo cortante promedio en el perno.
El esfuerzo cortante es la fuerza que tiende a hacer deslizar una capa del material sobre otra, como al cortar un papel con tijeras. En los pernos, este esfuerzo es crítico porque determina si el perno se "corta" o se aplasta bajo la carga.
Datos:
- Fuerza de corte (V): 10 kN = 10,000 N
- Diámetro del perno (d): 20 mm = 0.02 m
Fórmula:
El esfuerzo cortante promedio (τ) se calcula dividiendo la fuerza de corte por el área de la sección transversal del perno. El área de un círculo es A = π(d/2)²:
Sustitución:
Primero, calculamos el radio: r = d/2 = 0.02 m / 2 = 0.01 m.
Luego, el área: A = π × (0.01 m)² ≈ 3.1416 × 0.0001 m² ≈ 0.00031416 m².
Finalmente, el esfuerzo:
Resultado:
El esfuerzo cortante es aproximadamente 31.83 MPa (MegaPascales). Este valor debe compararse con el límite elástico del material del perno para saber si cede o se rompe. Pero hay un matiz: este cálculo asume que el esfuerzo se distribuye uniformemente, lo cual es una aproximación válida para niveles introductorios.
Dato curioso: Los primeros cálculos de resistencia de materiales se hicieron en la construcción de los puentes colgantes del siglo XIX. Un error en el cálculo del esfuerzo cortante de los pernos de las cadenas principales podría haber provocado el colapso del puente de Menai en Gales, aunque este se mantuvo firme gracias a un margen de seguridad generoso.
Preguntas frecuentes
¿Cuál es la diferencia entre esfuerzo y tensión?
En resistencia de materiales, los términos "esfuerzo" (stress) y "tensión" suelen usarse como sinónimos para referirse a la fuerza por unidad de área interna. Sin embargo, técnicamente, la tensión es un tipo específico de esfuerzo (el que tiende a alargar el cuerpo), mientras que el esfuerzo general incluye también la compresión y el esfuerzo cortante.
¿Por qué es importante el módulo de Young?
El módulo de Young mide la rigidez de un material. Indica cuánto se estirará o encogerá un material cuando se le aplica una fuerza. Un valor alto significa que el material es rígido (como el acero), mientras que un valor bajo indica que es más elástico o flexible (como la goma).
¿Qué significa que un material sea dúctil o frágil?
Un material dúctil, como el cobre, puede deformarse significativamente antes de romperse (piense en estirar un chicle). Un material frágil, como el vidrio, se rompe con muy poca deformación previa. Esta distinción es crucial para saber cómo se comportará una pieza bajo carga repentina.
¿Cómo se calcula el factor de seguridad?
El factor de seguridad se calcula dividiendo la carga máxima que puede soportar un material (carga de fallo) entre la carga real a la que estará sometido (carga de trabajo). Un factor mayor que 1 indica que la pieza tiene un margen de holgura antes de romperse.
¿La resistencia de materiales solo aplica al acero?
No. Aunque nació con el estudio del acero y la madera, hoy se aplica a casi cualquier sólido: hormigón, polímeros, compuestos de fibra de carbono, aleaciones de aluminio y hasta tejidos biológicos en ingeniería biomédica.
Resumen
La resistencia de materiales proporciona las herramientas matemáticas para predecir cómo responden los sólidos a las fuerzas externas. A través de conceptos fundamentales como el esfuerzo, la deformación y el módulo de Young, los ingenieros pueden diseñar estructuras seguras y eficientes, equilibrando el peso, el costo y la durabilidad mediante el uso adecuado de factores de seguridad.
