Moldeo por inyección

Moldeo por inyección es un proceso de fabricación de piezas por llenado de moldes, utilizado para producir grandes cantidades de piezas con formas precisas, incluyendo conectores, carcasas de dispositivos electrónicos, juguetes y tapas de botellas. Este método es fundamental en la industria moderna debido a su capacidad para generar componentes con alta repetibilidad y eficiencia de costos, abarcando materiales que van desde plásticos termoplásticos y termoestables hasta metales y cerámicas.

El proceso implica el uso de una máquina de inyección que funde el material, lo inyecta bajo presión en un molde y lo deja enfriar hasta tomar la forma deseada. Su importancia radica en la versatilidad para producir desde piezas diminutas de micro-moldeo hasta grandes componentes estructurales, consolidándose como una de las técnicas más predominantes en la manufactura global.

Definición y concepto

El moldeo por inyección se define como un proceso de fabricación semicontinuo fundamental en la ingeniería de materiales y el diseño mecánico. Este método consiste en introducir un material en estado fundido —que puede ser un polímero, un cerámico o un metal— dentro de una cavidad de molde cerrada mediante la aplicación de presión. El molde, que se mantiene a una temperatura más baja que la del material fundido, facilita la transferencia de calor necesaria para la solidificación. El material ingresa a través de un orificio específico conocido como compuerta, lo que permite un llenado controlado de la cavidad.

Principio de solidificación y cristalización

Una vez que el material llena la cavidad, comienza el proceso de enfriamiento y solidificación. En el caso de los polímeros semicristalinos, este fenómeno implica el inicio de la cristalización dentro del molde. La estructura molecular del material se organiza bajo las condiciones de presión y temperatura, determinando las propiedades mecánicas finales de la pieza. La eficiencia del proceso depende de la gestión precisa de estas variables termodinámicas para asegurar que la pieza adquiera la forma deseada sin defectos estructurales significativos.

Obtención de la pieza final

El ciclo concluye cuando el material ha alcanzado el grado de solidificación necesario para mantener su forma. En esta etapa, el molde se abre y la pieza moldeada es extraída de la cavidad. Esta extracción completa el ciclo semicontinuo, permitiendo que el proceso se repita con alta repetitividad. La naturaleza semicontinua del proceso permite una producción eficiente, donde las etapas de llenado, enfriamiento y extracción se suceden en una secuencia optimizada para maximizar el rendimiento de la maquinaria y la calidad del producto final.

Historia y evolución técnica

El desarrollo del moldeo por inyección representa una trayectoria técnica que abarca casi un siglo de innovación industrial. Los orígenes de este proceso se remontan a 1872, cuando John Hyatt registró la primera patente que sentó las bases de lo que luego se convertiría en un estándar de fabricación. En aquella etapa inicial, la técnica consistía fundamentalmente en forzar el material fundido hacia el molde mediante el uso de aire comprimido, un mecanismo relativamente sencillo que permitía la producción de piezas de bala de billar y otros objetos de celuloide. Sin embargo, este método primitivo presentaba limitaciones significativas en cuanto a la precisión dimensional y la velocidad de producción, dependiendo en gran medida de la consistencia de la temperatura y la presión aplicada manualmente.

Consolidación técnica en el siglo XX

Una evolución crucial en la tecnología de inyección ocurrió en 1928, con el desarrollo de la técnica moderna por parte de Cellon-Werk. Este avance marcó la transición de un proceso artesanal a uno más mecanizado, introduciendo mejoras en el control del flujo del polímero y la gestión térmica de la cavidad. La implementación de sistemas más robustos permitió aumentar la eficiencia y la repetitividad de las piezas fabricadas, sentando las bases para la adopción masiva del proceso en la industria del plástico emergente.

Posteriormente, empresas como Mentmore Manufacturing contribuyeron a refinar estos mecanismos, optimizando la relación entre la fuerza de cierre y la presión de inyección. A medida que la maquinaria se sofisticaba, la capacidad de las máquinas de inyección se expandió drásticamente. Actualmente, las máquinas modernas varían en fuerza de cierre desde 10 hasta 4.400 toneladas, lo que permite procesar una amplia gama de materiales, desde polímeros semicristalinos hasta cerámicas y metales fundidos. Esta evolución técnica ha sido impulsada por la necesidad de controlar con precisión las relaciones de presión-volumen-temperatura (PvT) y gestionar la contracción del material durante la solidificación, asegurando la calidad final de la pieza al abrir el molde y extraerla de la cavidad.

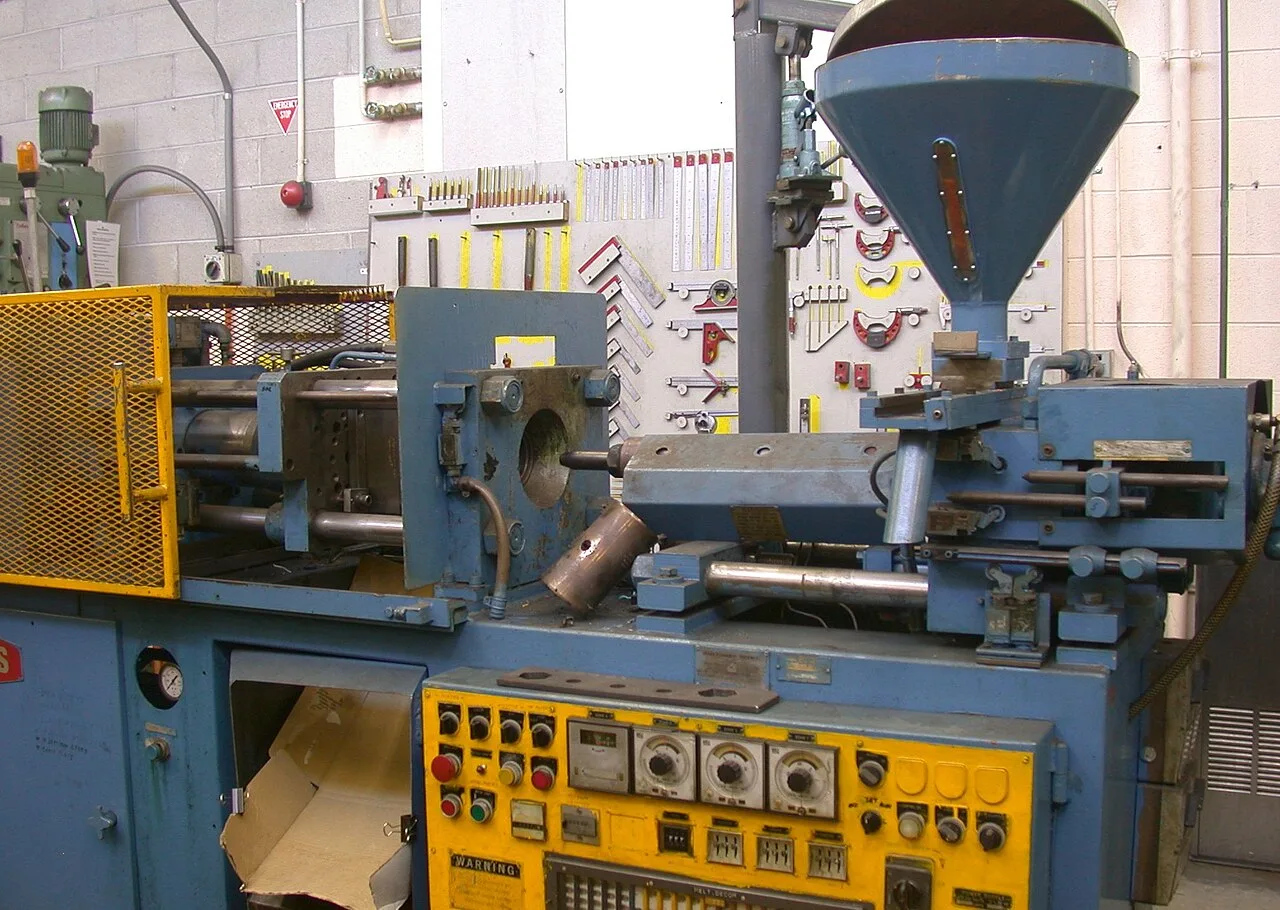

¿Cómo funciona la maquinaria de inyección?

La maquinaria de inyección es el corazón del proceso de moldeo, diseñada para transformar el material en estado fundido y depositarlo en la cavidad del molde con precisión. Estas máquinas se componen de dos unidades principales que trabajan de manera sincronizada: la unidad de inyección y la unidad de cierre. La complejidad de estas unidades permite manejar la variabilidad de los materiales, ya sean polímeros, cerámicos o metales fundidos, asegurando que la presión y la temperatura se mantengan dentro de los parámetros críticos necesarios para la solidificación y cristalización adecuadas.

Unidad de inyección

La unidad de inyección tiene la función de fundir el material y transportarlo hacia el molde. Este sistema generalmente incluye un cilindro y un husillo rotativo. El material, que suele presentarse en forma de gránulos, entra en la cámara de la unidad de inyección donde es sometido a calor y cizallamiento mecánico. El movimiento del husillo actúa como un émbolo que empuja el polímero fundido a través de la boquilla y hacia la compuerta del molde. La precisión en esta etapa es vital, ya que determina la calidad inicial del material antes de entrar en la cavidad fría.

Unidad de cierre

La unidad de cierre mantiene las dos mitades del molde unidas bajo alta presión durante el llenado y el enfriamiento. Su función principal es vencer la fuerza de apertura generada por la presión del material fundido que entra en la cavidad. Las máquinas de inyección varían significativamente en su capacidad, con fuerzas de cierre que van desde las 10 toneladas para piezas pequeñas hasta las 4.400 toneladas para componentes de gran escala. Esta unidad puede ser accionada mediante sistemas hidráulicos, mecánicos o una combinación de ambos, dependiendo de la velocidad y la precisión requeridas para el ciclo de producción.

El control preciso de estas unidades permite gestionar las relaciones de presión, volumen y temperatura (PvT), factores esenciales para minimizar la contracción del material y obtener una pieza final con las dimensiones y propiedades físicas deseadas. La sincronización entre la inyección y el cierre es lo que define la eficiencia del proceso semicontinuo.

Parámetros de control y termodinámica

El control preciso de las variables termodinámicas es fundamental para garantizar la calidad dimensional y mecánica de las piezas obtenidas por moldeo por inyección. Este proceso requiere una gestión rigurosa de las relaciones presión-volumen-temperatura (PvT), las cuales definen el comportamiento del material fundido dentro de la cavidad del molde. La comprensión de estas relaciones permite predecir la contracción del material y optimizar los parámetros de procesamiento para minimizar defectos como las marcas de inyección o las tensiones residuales.

Ciclo de moldeo y etapas del proceso

El ciclo de moldeo por inyección se desarrolla en una secuencia de pasos interconectados que determinan la eficiencia y la calidad del producto final. El proceso comienza con la alimentación del material, generalmente en forma de gránulos, que se funde en el barril de la máquina mediante calor y cizallamiento. A continuación, el polímero fundido se inyecta a alta presión a través de la compuerta hacia el molde cerrado, llenando la cavidad. Durante la etapa de mantenimiento de presión, se aplica fuerza adicional para compensar la contracción inicial del material y asegurar que la cavidad quede completamente llena. Posteriormente, el material se enfría y solidifica dentro del molde, un proceso crítico donde los polímeros semicristalinos comienzan a cristalizar. Finalmente, el molde se abre y la pieza se extrae, completando el ciclo. Cada una de estas etapas debe ser controlada con precisión para mantener la consistencia del producto.

Relaciones PvT y termodinámica del polímero

Las relaciones presión-volumen-temperatura (PvT) son esenciales para entender el comportamiento termodinámico de los polímeros durante el moldeo por inyección. Estas relaciones describen cómo el volumen específico del material cambia en función de la presión aplicada y la temperatura, lo que influye directamente en la contracción de la pieza. Las ecuaciones de estado, como las desarrolladas por Flory, permiten modelar estas variaciones y predecir el comportamiento del polímero bajo diferentes condiciones de procesamiento. La compresibilidad del material también juega un papel importante, ya que afecta la densidad de la pieza final y su estabilidad dimensional. El coeficiente de expansión térmica determina cómo el material se expande o contrae con los cambios de temperatura, lo que es crucial para el diseño del molde y la selección de los parámetros de enfriamiento.

Cristalización y contracción del material

La cristalización es un fenómeno crítico en el moldeo por inyección de polímeros semicristalinos, donde las cadenas poliméricas se organizan en estructuras ordenadas durante la solidificación. Este proceso afecta directamente las propiedades mecánicas y ópticas de la pieza final. La contracción del material, resultante de la transición de fase y los cambios en las relaciones PvT, debe ser cuidadosamente gestionada para evitar defectos como las marcas de inyección o las tensiones residuales. La comprensión de la cinética de cristalización y los factores que influyen en ella, como la velocidad de enfriamiento y la presión de mantenimiento, permite optimizar el proceso de moldeo y mejorar la calidad del producto. El control preciso de estos parámetros termodinámicos es esencial para garantizar la repetibilidad y la eficiencia del proceso de moldeo por inyección.

¿Qué factores determinan la calidad de la pieza?

Control de parámetros físicos y reológicos

La calidad de la pieza moldeada depende fundamentalmente del comportamiento reológico del material fundido al atravesar la cavidad del molde. El flujo de polímeros, que suelen presentar comportamiento no newtoniano, se rige por la viscosidad aparente, la cual varía con la velocidad de cizalla y la temperatura. Para optimizar el llenado y minimizar las tensiones residuales, es esencial comprender la relación entre presión y flujo. En condiciones ideales de flujo laminar a través de una compuerta cilíndrica, el comportamiento puede aproximarse mediante la ecuación de Hagen-Poiseuille, que relaciona el caudal volumétrico con la presión diferencial, el radio de la sección transversal y la viscosidad dinámica del fluido.

Donde Q es el caudal, ΔP la diferencia de presión, r el radio de la compuerta, μ la viscosidad dinámica y L la longitud del flujo. Este principio físico subyace a la gestión de la relación presión-volumen-temperatura (PvT), crítica para controlar la contracción del material durante la solidificación y cristalización en polímeros semicristalinos.

Temperatura y gestión térmica

El control preciso de la temperatura del proceso es determinante para la homogeneidad de la pieza. La temperatura del polímero fundido debe ser suficiente para reducir la viscosidad y facilitar el llenado completo de la cavidad, pero no tan alta como para provocar la degradación térmica del material. Simultáneamente, la temperatura del molde, generalmente enfriado por agua o aceite, regula la velocidad de solidificación. Una mala gestión térmica puede generar defectos como líneas de soldadura visibles, marcas de inyección o tensiones internas que lleven a la distorsión dimensional de la pieza final.

Coloración y ventilación del molde

La estética y la consistencia del color se logran mediante técnicas de coloración precisas. El uso de masterbatch (concentrados de pigmentos en matriz polimérica) permite una dispersión más uniforme del colorante en comparación con la adición directa de pigmentos en polvo, reduciendo la variabilidad de lote. Además, la ventilación del molde es un factor crítico a menudo subestimado. A medida que el polímero fundido llena la cavidad, debe desplazar el aire contenido en ella. Si la ventilación es deficiente, el aire atrapado puede comprimirse adiabáticamente, generando calor localizado que quema el polímero (efecto Bernoulli) o crea huecos de vacío, comprometiendo la integridad estructural y superficial de la pieza.

Técnicas modernas y aplicaciones avanzadas

El desarrollo tecnológico ha transformado el moldeo por inyección de un proceso básico de solidificación a una técnica de alta precisión que integra múltiples variables físicas y químicas. Las técnicas modernas permiten optimizar la relación presión-volumen-temperatura (PvT) para controlar la contracción del material y mejorar las propiedades mecánicas de las piezas finales, abriendo nuevas vías de aplicación en industrias exigentes.

Inyección de multicomponentes y emparedado

La inyección de multicomponentes permite la fabricación de piezas complejas combinando dos o más materiales distintos en un solo ciclo o mediante múltiples etapas. Esta técnica facilita la creación de superficies blandas sobre núcleos rígidos o la integración de componentes eléctricos directamente en la pieza plástica. Por su parte, la inyección emparedado implica la colocación de una lámina preformada dentro del molde antes de la inyección del polímero fundido. El material fundido rodea la lámina, creando una pieza de tres capas con propiedades térmicas o estéticas superiores en la cara expuesta. Este método es particularmente útil en envases y componentes automotrices donde se requiere aislamiento o acabado superficial específico.

Materiales compuestos y refuerzos

El uso de materiales compuestos, como polímeros reforzados con fibras de vidrio o de carbono, ha expandido las capacidades del moldeo por inyección más allá de los plásticos convencionales. Las fibras de vidrio mejoran la resistencia a la tracción y la estabilidad dimensional, mientras que las fibras de carbono ofrecen una relación peso-resistencia excepcional, ideal para la industria aeroespacial y automotriz. La gestión de la orientación de las fibras dentro de la cavidad del molde es crítica para evitar anisotropía en las propiedades mecánicas. La fuerza de cierre de la máquina, que puede alcanzar hasta 4.400 toneladas, debe ajustarse para compensar la presión adicional ejercida por la viscosidad aumentada de la mezcla compuesta.

Inyección de reacción química y polímeros conductores

La inyección de reacción química, como el moldeo por inyección de poliuretano, implica la mezcla de dos componentes líquidos que reaccionan químicamente dentro de la cavidad del molde. Este proceso permite la producción de piezas con espesores variables y propiedades de amortiguación superiores. Además, la incorporación de polímeros conductores ha permitido la creación de piezas con propiedades electrostáticas o térmicas específicas. Estos materiales se utilizan en la electrónica para proteger componentes sensibles de la descarga electrostática estática (ESD) o para disipar el calor en disipadores ligeros. El control preciso de la temperatura y la presión durante la inyección es esencial para garantizar la homogeneidad de la mezcla y la calidad superficial de la pieza final.

Ejercicios resueltos

La aplicación práctica de los principios del moldeo por inyección requiere el dominio de dos cálculos fundamentales: la determinación de la fuerza de cierre necesaria para evitar el rebabas y la estimación de la contracción dimensional basada en las relaciones presión-volumen-temperatura (PvT). A continuación, se presentan ejercicios resueltos que ilustran estos conceptos utilizando los parámetros técnicos descritos.

Ejercicio 1: Cálculo de la fuerza de cierre

Determinar la fuerza de cierre mínima requerida para una pieza moldeada, considerando que la presión media en la cavidad es de 50 MPa y el área proyectada de la pieza es de 0,02 m².

Se aplica la fórmula de la fuerza de cierre:

Donde F es la fuerza de cierre, Pm es la presión media y Ap es el área proyectada. Sustituyendo los valores:

Este resultado indica que la máquina de inyección debe proporcionar una fuerza de cierre de al menos 1000 kN (aproximadamente 100 toneladas), lo cual cae dentro del rango típico de máquinas que varían desde 10 hasta 4.400 toneladas de fuerza de cierre.

Ejercicio 2: Estimación de la contracción lineal

Calcular la longitud final de una pieza moldeada si la longitud en el molde es de 100 mm y el coeficiente de contracción lineal del polímero semicristalino es del 1,5 %.

La contracción lineal (CL) se calcula restando la reducción dimensional de la longitud inicial (Lmolde):

La pieza final medirá 98,5 mm. Este cálculo es esencial para ajustar las dimensiones de la cavidad del molde, considerando la gestión de la contracción del material durante la solidificación y cristalización.

Preguntas frecuentes

¿Qué materiales se pueden utilizar en el moldeo por inyección?

Se pueden utilizar diversos materiales, siendo los más comunes los plásticos termoplásticos (como el polipropileno, el poliestireno y el nailon) y los termoestables. También es posible emplear elastómeros, metales en el moldeo por inyección de polímeros metálicos (MIM) y cerámicas (CIM), dependiendo de las propiedades mecánicas y térmicas requeridas por la pieza final.

¿Cuál es la diferencia entre moldeo por inyección y moldeo por compresión?

En el moldeo por inyección, el material fundido se introduce en el molde bajo alta presión mediante un émbolo o huso, lo que permite llenar cavidades complejas y delgadas. En el moldeo por compresión, el material se coloca en la cavidad abierta del molde y se somete a presión y calor simultáneamente, siendo más común para piezas más gruesas y materiales termoestables.

¿Qué factores afectan la calidad superficial de las piezas moldeadas?

La calidad superficial depende de varios factores, incluyendo la temperatura del molde y del material, la velocidad de inyección, la presión de mantenimiento y el acabado de la superficie del propio molde. Defectos comunes como las marcas de soldadura, las huellas de inyección o el hundimiento se controlan ajustando estos parámetros y optimizando el diseño de los canales de alimentación.

¿Es rentable el moldeo por inyección para pequeñas series de producción?

Generalmente, el moldeo por inyección es más rentable para medianas y grandes series debido al costo inicial del molde, que puede ser elevado. Sin embargo, con el avance de los moldes de aluminio o los moldes rápidos en acero inoxidable, así como el uso de impresoras 3D para prototipado, se ha vuelto más accesible para series cortas, aunque el costo unitario puede ser mayor que en procesos como el moldeo por soplado o la extrusión para volúmenes muy bajos.

¿Qué es el análisis de flujo en el moldeo por inyección?

El análisis de flujo, a menudo realizado mediante software de simulación por elementos finitos (como Moldflow), permite predecir cómo se comporta el material fundido al llenar la cavidad del molde. Este análisis ayuda a identificar posibles defectos, optimizar la ubicación de los puntos de inyección y ajustar los parámetros de procesamiento antes de fabricar el molde físico, ahorrando tiempo y costos.

Resumen

El moldeo por inyección es un proceso de fabricación esencial que permite la producción masiva de piezas complejas con alta precisión y eficiencia. El proceso se basa en fundir un material, generalmente plástico, inyectarlo en un molde cerrado bajo presión y permitir su enfriamiento y solidificación. Los factores críticos que determinan la calidad incluyen el diseño del molde, la selección del material y el control preciso de parámetros como la temperatura, la presión y la velocidad de inyección.

La evolución técnica ha incorporado tecnologías como el moldeo por inyección a gas, el moldeo por doble inyección y el uso de aditivos para mejorar las propiedades de los polímeros. Este método es ampliamente utilizado en industrias como la automotriz, la electrónica, la médica y el empaquetado, destacando por su capacidad para reducir desperdicios y optimizar los costos unitarios en grandes volúmenes de producción.
