Papel grafiado: tipos, historia y aplicaciones en matemáticas e ingeniería

Definición y concepto

El papel grafiado, también conocido como papel de coordenadas, papel cuadriculado o papel para gráficos, es un tipo de papel especializado diseñado para la representación visual de datos y figuras geométricas. Se caracteriza por estar impreso con líneas finas que forman una retícula regular, lo que proporciona una estructura visual coherente para el trazado manual. Esta herramienta es fundamental en diversos campos académicos y profesionales, actuando como un soporte esencial para la precisión en el dibujo técnico y el análisis gráfico.

Funcionalidad y aplicación práctica

Las líneas que componen la retícula sirven principalmente como guías para trazar gráficas de funciones matemáticas y representar datos experimentales. Esta estructura permite a los usuarios dibujar curvas por puntos con mayor exactitud, facilitando la visualización de tendencias y relaciones entre variables. El uso de este material es común en entornos educativos de matemáticas e ingeniería, donde la claridad en la representación gráfica es crucial para el aprendizaje y la comunicación de resultados. Asimismo, es un elemento habitual en los cuadernos de laboratorio, donde los investigadores y estudiantes registran observaciones y datos cuantitativos de manera organizada.

Formatos de disponibilidad

El papel cuadriculado está disponible en múltiples formatos para adaptarse a las necesidades específicas del usuario. Puede encontrarse como hojas sueltas, ofreciendo flexibilidad para gráficos individuales o tableros de anuncios, o bien en forma de cuaderno, lo que facilita el registro continuo de datos y el seguimiento de proyectos a lo largo del tiempo. Esta versatilidad en su presentación lo convierte en una herramienta accesible y ampliamente utilizada en diferentes contextos académicos y profesionales.

Historia y evolución del papel grafiado

El desarrollo del papel grafiado refleja la evolución de las necesidades de precisión en la representación visual de datos matemáticos e ingenieriles. Aunque su uso se ha vuelto casi onnipresente en la educación y la técnica moderna, sus orígenes se remontan a finales del siglo XVI. El Museo Metropolitano de Arte conserva evidencia temprana de esta herramienta: un libro de patrones de alrededor de 1596 que presenta una cuadrícula xilografiada, lo que sugiere que la retícula ya se utilizaba como guía visual antes de su estandarización comercial.

La transición de una herramienta artesanal a un producto estandarizado ocurrió a finales del siglo XVIII. En 1794, el Dr. Buxton patentó el primer papel de coordenadas comercial, estableciendo las bases para lo que se convertiría en un estándar en los cuadernos de laboratorio y los entornos educativos. Esta innovación permitió a los estudiantes y profesionales trazar gráficas de funciones y datos experimentales con mayor exactitud, utilizando las líneas impresas como referencias constantes para dibujar curvas por puntos.

Expansión académica y estandarización

Durante el siglo XX, el papel grafiado ganó prominencia en los círculos académicos. E. H. Moore fue una figura clave en su promoción, integrándolo en los métodos de enseñanza de las matemáticas. Esta adopción institucional se vio reforzada por referencias en textos educativos publicados en 1906, 1919 y 1937, que consolidaron su uso en la enseñanza de la geometría y el álgebra. La disponibilidad del papel en formatos como hojas sueltas o cuadernos facilitó su integración en la rutina diaria de estudiantes e ingenieros.

La relevancia del papel grafiado ha perdurado hasta la era digital. Referencias en textos de 2023 demuestran que, a pesar de la proliferación de software de graficación, el papel con retícula sigue siendo una herramienta fundamental para el bocetado inicial y la comprensión intuitiva de las relaciones matemáticas. La variedad de formatos disponibles, incluyendo papel isométrico, logarítmico y ternario, ha permitido adaptar la herramienta a necesidades específicas de la ingeniería y las ciencias.

Año	Evento
1596	Libro de patrones con cuadrícula xilografiada en el Museo Metropolitano de Arte.
1794	El Dr. Buxton patenta el primer papel de coordenadas comercial.
1906	Referencias en textos educativos sobre el uso del papel grafiado.
1919	Consolidación del papel grafiado en materiales de enseñanza.
1937	Inclusión en textos académicos que refuerzan su uso en matemáticas.
2023	Referencias contemporáneas que destacan su utilidad en la era digital.

¿Qué tipos de papel grafiado existen?

El papel grafiado se clasifica según la geometría de su retícula, adaptándose a necesidades específicas en matemáticas, ingeniería y diseño. Esta diversidad permite representar datos con precisión, ya sea en ejes cartesianos, sistemas polares o distribuciones estadísticas. La elección del formato depende del tipo de gráfica o dibujo técnico que se requiera trazar.

Clasificación por geometría de la retícula

Los formatos más comunes incluyen el papel de coordenadas cartesianas estándar, conocido como papel quad o milimetrado, donde las líneas horizontales y verticales forman cuadrados iguales. Este tipo es fundamental para graficar funciones y datos experimentales básicos. El papel de ingeniería suele referirse a hojas de mayor tamaño y escala específica, a menudo con cuadrículas de diferentes densidades para planos técnicos.

Para proyecciones tridimensionales en dos dimensiones, se utiliza el papel isométrico, cuyas líneas forman ángulos de 120 grados, facilitando el dibujo de cubos y sólidos geométricos. El papel hexagonal ofrece una malla de celdas hexagonales, útil en mapas de cuadrículas y ciertos tipos de diagramas de flujo. El papel de puntos, o puntillado, ofrece una guía más sutil, ideal para bocetos y gráficos donde las líneas completas podrían distraer.

En el ámbito de las matemáticas avanzadas y la estadística, existen formatos especializados. El papel logarítmico permite trazar funciones exponenciales y potenciales como líneas rectas. El papel de coordenadas polares utiliza concéntricos y radiales para datos angulares. El papel ternario representa composiciones de tres variables que suman un total constante, común en química y metalurgia. El papel probabilístico normal transforma la distribución gaussiana en una línea recta para facilitar el análisis estadístico.

Comparativa de tipos de papel grafiado

Tipo	Geometría	Uso principal
Quad / Milimetrado	Cuadrícula rectangular	Gráficas cartesianas básicas
Ingeniería	Cuadrícula escalada	Planos técnicos y arquitectura
Isométrico	Líneas a 120°	Dibujo técnico 3D
Hexagonal	Celdas hexagonales	Mapas y diagramas de flujo
Puntos	Puntos espaciados	Bocetos y gráficos sutiles
Logarítmico	Ejes logarítmicos	Funciones exponenciales
Polar	Concéntricos y radiales	Datos angulares y cíclicos
Ternario	Triángulo equilátero	Composiciones de tres variables
Probabilístico	Eje X distorsionado	Distribución normal

La selección del papel adecuado mejora la claridad visual y la precisión de los datos representados. Cada formato responde a una necesidad técnica específica, optimizando el proceso de dibujo y análisis.

Características técnicas del papel de ingeniería

El papel de ingeniería constituye una variante especializada del papel grafiado, diseñada específicamente para satisfacer las necesidades de precisión y claridad en el dibujo técnico y la representación gráfica compleja. A diferencia del papel cuadriculado estándar utilizado en entornos educativos básicos, el papel de ingeniería se caracteriza por su material translúcido, lo que permite a los ingenieros y arquitectos superponer hojas para verificar alineaciones, escalar dibujos o combinar múltiples capas de datos sin perder la visibilidad de la retícula subyacente. Esta transparencia es fundamental en procesos de diseño donde la comparación directa entre el boceto original y las modificaciones posteriores es necesaria para garantizar la coherencia geométrica.

Especificaciones de color y visibilidad

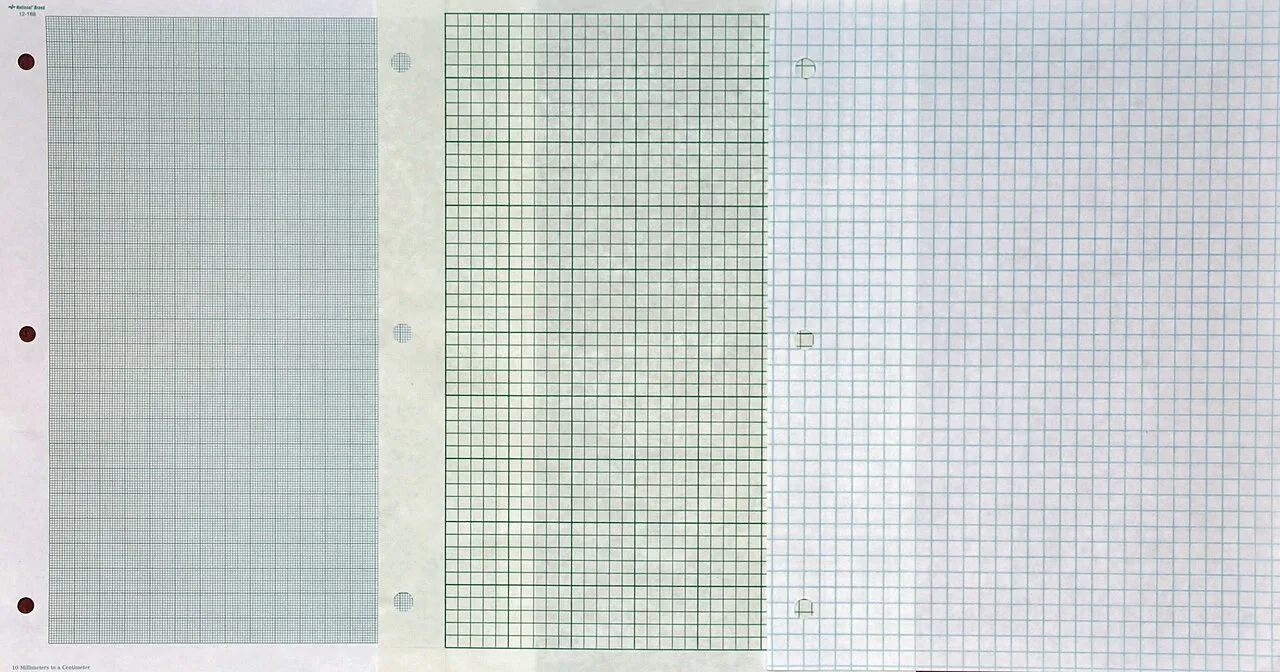

Una de las características más distintivas del papel de ingeniería es su coloración, que típicamente presenta tonos verde claro o tostado (a menudo referido como "manila" o "kelly green"). Estos colores no son meramente estéticos; cumplen una función óptica al reducir el contraste excesivo entre las líneas de la cuadrícula y las líneas trazadas a mano o con instrumentos de dibujo. El tono verde claro, en particular, ha demostrado ser efectivo para reducir la fatiga visual durante largas sesiones de dibujo técnico, permitiendo que las líneas negras o azules del dibujo resalten con claridad sin que la retícula de fondo resulte abrumadora. Esta selección cromática facilita la distinción entre las guías de la cuadrícula y los datos experimentales o las líneas de construcción.

Densidad de cuadrícula y formatos de retícula

La precisión del papel de ingeniería se define por la densidad de su cuadrícula, que varía según la escala requerida para el proyecto. Las densidades más comunes incluyen configuraciones de 4, 5 o 10 cuadrados por pulgada. Una densidad de 4 cuadrados por pulgada ofrece una cuadrícula más amplia, ideal para dibujos a escala reducida o para bocetos preliminares donde los detalles finos son menos críticos. Por otro lado, la densidad de 10 cuadrados por pulgada proporciona una resolución mayor, permitiendo un trazado más detallado y preciso, esencial para gráficos de funciones matemáticas complejas o planos técnicos donde pequeñas variaciones en la escala pueden significar diferencias significativas en las dimensiones finales. La elección de la densidad depende directamente de la escala del dibujo y del nivel de detalle requerido en la representación gráfica.

Técnicas de impresión y ventajas de reproducción

En muchas versiones del papel de ingeniería, la retícula se imprime en el reverso de la hoja. Esta técnica de impresión inversa ofrece ventajas significativas durante el proceso de dibujo y posterior reproducción. Al tener las líneas de la cuadrícula en el lado opuesto al del dibujo, se reduce la interferencia visual entre las líneas impresas y las trazadas a mano, lo que resulta en una superficie de dibujo más limpia. Además, esta disposición facilita el proceso de fotocopiado y digitalización. Cuando se fotocopía el papel, la retícula en el reverso tiende a aparecer más tenue o incluso a desaparecer parcialmente, dependiendo de la calidad de la copia, lo que permite que las líneas del dibujo destaquen con mayor claridad en el documento final. Esta característica es particularmente útil en la presentación de informes técnicos y en la creación de planos finales donde la claridad de las líneas de construcción es prioritaria sobre la guía de la cuadrícula.

Aplicaciones en gráficos especializados

Más allá de la cuadrícula cartesiana estándar, el papel de ingeniería también se adapta a otros sistemas de coordenadas necesarios en campos específicos de la ingeniería y las ciencias. Esto incluye el papel isométrico, utilizado para dibujar proyecciones tridimensionales en dos dimensiones, y el papel logarítmico, esencial para representar datos que abarcan órdenes de magnitud variados. El papel ternario, aunque menos común, se utiliza en química y metalurgia para representar composiciones de mezclas de tres componentes. Cada uno de estos formatos mantiene los principios básicos de material translúcido y colores específicos, adaptando la geometría de la retícula para optimizar la precisión en su respectivo campo de aplicación. La versatilidad del papel de ingeniería lo convierte en una herramienta indispensable en la documentación técnica y el análisis de datos experimentales.

Aplicaciones en matemáticas y dibujo técnico

El papel grafiado sirve como herramienta fundamental en matemáticas y dibujo técnico al proporcionar una estructura visual que facilita la precisión en la representación de datos y formas geométricas. Las líneas de la retícula actúan como guías para trazar gráficas de funciones, datos experimentales y curvas por puntos, lo que resulta esencial en entornos educativos y de investigación.

Gráficos cartesianos e ingeniería

El formato estándar de papel cuadriculado se utiliza principalmente para gráficos cartesianos. En este sistema, las líneas horizontales y verticales permiten localizar puntos mediante coordenadas (x, y), facilitando el análisis de funciones matemáticas y la visualización de datos experimentales. Este tipo de papel es común en cuadernos de laboratorio y en la enseñanza de matemáticas básicas y avanzadas, donde la precisión en la escalado de ejes es crítica para interpretar correctamente la relación entre variables.

Proyecciones isométricas

Para el dibujo técnico tridimensional, se emplea el papel isométrico. Este formato presenta una retícula formada por líneas que se cruzan en ángulos de 60 grados, lo que permite representar objetos en tres dimensiones sin la distorsión de la perspectiva lineal. Las líneas de la cuadrícula isométrica ayudan a mantener las proporciones correctas de los ejes x, y y z, facilitando la creación de vistas técnicas precisas de componentes mecánicos y estructuras arquitectónicas.

Diagramas ternarios y gráficos logarítmicos

En campos especializados como la química y la estadística, se utilizan formatos específicos. El papel para diagramas ternarios permite representar la composición de sistemas de tres componentes, donde cada vértice del triángulo representa un componente puro. Por otro lado, el papel logarítmico facilita la representación de datos que abarcan varios órdenes de magnitud, permitiendo visualizar relaciones exponenciales y potenciales como líneas rectas. Estos formatos especializados son herramientas indispensables para el análisis de distribuciones normales y la rectificación de datos complejos en ingeniería y ciencias naturales.

Ejercicios resueltos

Uso básico en entornos educativos

El papel grafiado se utiliza comúnmente en entornos educativos de matemáticas e ingeniería para facilitar la representación visual de datos. Las líneas impresas actúan como guías para trazar gráficas de funciones o dibujar curvas por puntos con mayor precisión que en papel liso.

Ejercicio 1: Trazado de una función lineal

Para representar la función f(x)=2x+1, se seleccionan valores de entrada y se calculan las salidas correspondientes. Si x=0, entonces f(0)=1. Estos puntos se ubican en la retícula y se unen para formar la recta.

Ejercicio 2: Representación de datos experimentales

En un cuaderno de laboratorio, se registran mediciones de tiempo y distancia. Los datos se trasladan al papel cuadriculado asignando una unidad de la retícula a cada segundo y cada metro. La escala adecuada permite visualizar la tendencia de los datos experimentales sin distorsión.

Ejercicio 3: Curvas por puntos

Para dibujar una curva suave, se calculan múltiples pares de coordenadas. Se marcan los puntos en la retícula regular y se trazan líneas suaves que conecten cada punto, utilizando las intersecciones de las líneas como referencia de precisión.

Relevancia educativa y profesional

El papel grafiado constituye una herramienta fundamental en la formación académica y la práctica profesional dentro de las disciplinas de las matemáticas y la ingeniería. Su diseño, caracterizado por una retícula regular de líneas finas, permite a estudiantes e investigadores trazar gráficas de funciones y representar datos experimentales con precisión. En los entornos educativos, este material facilita la visualización de conceptos abstractos, sirviendo como puente entre el cálculo teórico y la representación gráfica manual. La disponibilidad del papel en formatos de hojas sueltas o cuadernos lo adapta a diversas necesidades de registro, desde apuntes rápidos hasta informes estructurados.

Uso en laboratorios y registros técnicos

En los cuadernos de laboratorio, el papel cuadriculado es esencial para el registro sistemático de observaciones. Las líneas actúan como guías que ayudan a alinear curvas por puntos, lo que resulta crítico para interpretar tendencias en datos experimentales. Esta estructura permite a los profesionales y estudiantes mantener un orden visual que facilita la comparación de series de datos y la identificación de anomalías. La precisión en el trazado manual depende directamente de la calidad de la retícula, lo que hace que la selección del tipo de papel sea una decisión técnica importante en el proceso de documentación científica.

Selección de escalas y formatos específicos

La elección del formato de papel grafiado varía según el nivel de detalle requerido por la tarea. El papel de ingeniería, por ejemplo, ofrece escalas específicas que permiten representar dimensiones reales con mayor exactitud. Otros formatos, como el papel isométrico, logarítmico o ternario, están diseñados para abordar necesidades gráficas particulares dentro de la ingeniería y las matemáticas avanzadas. Cada tipo de retícula optimiza la claridad de la información presentada, asegurando que las representaciones visuales sean coherentes con los datos subyacentes. Esta variedad de opciones refleja la adaptación del papel grafiado a las demandas específicas de diferentes campos técnicos y científicos.
