Refrigeración por aire en computadoras

Definición y concepto

La refrigeración por aire en computadoras constituye un método fundamental para gestionar la termorregulación de los sistemas de procesamiento de datos. Su función principal es disipar el calor generado por los componentes eléctricos internos, asegurando que la temperatura de operación se mantenga dentro de los rangos óptimos para garantizar la estabilidad y la longevidad del hardware. Este sistema es aplicable tanto en computadoras de escritorio como en portátiles, donde la gestión térmica es crítica para evitar el sobrecalentamiento de unidades centrales de procesamiento (CPU) y tarjetas gráficas (GPU).

Mecanismo de funcionamiento

El principio básico de este sistema se basa en la convección forzada. El aire, actuando como fluido refrigerante, absorbe el calor de las superficies calientes de los componentes electrónicos. Posteriormente, este aire caliente debe ser extraído del interior del gabinete o torre para evitar la estancación térmica. Los ventiladores son los elementos mecánicos encargados de impulsar este flujo de aire, creando una corriente que saca el aire caliente desde el interior hacia el exterior del sistema. Esta acción continua permite mantener un gradiente de temperatura constante entre los componentes y el ambiente circundante.

Componentes del sistema de disipación

Los sistemas de refrigeración por aire no dependen únicamente del flujo de aire, sino de una estructura física diseñada para maximizar el área de contacto térmico. Los disipadores, elementos centrales de este proceso, se componen de varias partes integradas que trabajan en sinergia. Estos incluyen un bloque frío que entra en contacto directo con el componente caliente, tubos de calor que transportan la energía térmica hacia la zona de disipación, un bloque aleteado que aumenta la superficie expuesta al aire y un ventilador que fuerza el flujo sobre dichos aletas. La eficiencia del sistema depende de la integración correcta de estos cuatro elementos estructurales.

Componentes del sistema de refrigeración

La refrigeración por aire en computadoras es un método para disipar el calor generado por componentes eléctricos. Por lo general, el aire caliente es sacado desde el interior del torre con los ventiladores. El sistema se basa en la transferencia térmica a través de varios elementos físicos que trabajan en conjunto para mover el calor desde la fuente (como el procesador) hacia el ambiente exterior.

Elementos de transferencia de calor

Los disipadores se componen de bloque frío, tubos de calor, bloque aleteado y ventilador. Cada uno cumple una función específica en la cadena de disipación. El bloque frío, generalmente fabricado en cobre debido a su alta conductividad térmica, entra en contacto directo con el componente caliente. Su función es absorber el calor inicial. Los tubos de calor, también de cobre, actúan como conductos eficientes que transportan el calor desde el bloque frío hacia las aletas. Este mecanismo permite distribuir el calor de manera más uniforme que solo por conducción sólida.

El bloque aleteado, típicamente de aluminio, aumenta la superficie de contacto con el aire. Al tener mayor área superficial, permite que más aire toque la superficie caliente, facilitando la convección. El aluminio se utiliza por su relación peso-costo y buena conductividad. La pasta térmica, aunque no mencionada explícitamente en la estructura básica, es crucial para llenar las microimperfecciones entre el bloque frío y el componente, reduciendo la resistencia térmica.

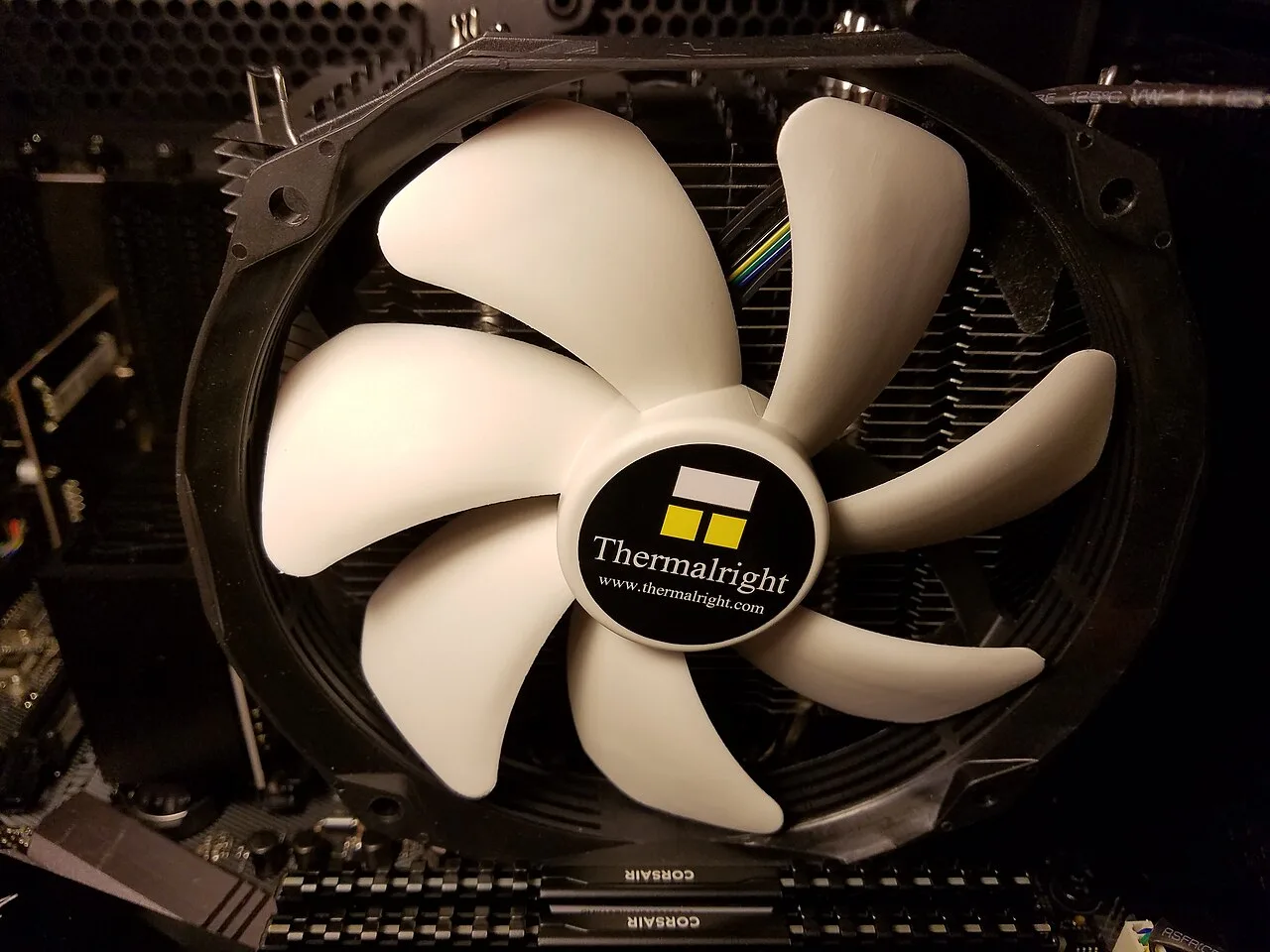

Ventiladores y flujo de aire

Los ventiladores son los motores que impulsan el aire a través del bloque aleteado. La refrigeración por aire utiliza ventiladores para sacar el aire caliente del interior del gabinete. Estos dispositivos convierten la energía eléctrica en movimiento de aire, creando una corriente que arrastra el calor acumulado en las aletas. Los ventiladores antiguos podían producir hasta 50 decibelios, mientras que los actuales están en los 20 decibelios. Esta reducción en el ruido se debe a mejoras en el diseño de las aspas y los cojinetes, permitiendo una mayor eficiencia aerodinámica.

El flujo de aire adecuado es esencial para evitar puntos calientes. Sin un movimiento constante, el aire cerca de las aletas se satura de calor y pierde capacidad de absorber más energía térmica. Los diferentes tipos de disipadores: pasivos, activos, de torre, de perfil bajo, blower y de stock, utilizan configuraciones variadas de estos componentes para adaptarse a diferentes necesidades de espacio y rendimiento. Los sistemas pasivos dependen únicamente de la convección natural, mientras que los activos utilizan ventiladores para forzar el flujo.

¿Qué tipos de disipadores existen?

La selección del disipador adecuado es fundamental para mantener la temperatura operativa de los componentes electrónicos dentro de los rangos óptimos. Los sistemas de refrigeración por aire se clasifican según su mecanismo de transferencia de calor y su configuración física. Esta clasificación determina su eficacia, nivel de ruido y compatibilidad con diferentes arquitecturas de computadoras de escritorio y portátiles.

Clasificación de disipadores

Los disipadores pasivos funcionan sin elementos eléctricos activos, dependiendo exclusivamente de la convección natural del aire y de la radiación térmica. Son ideales para sistemas de bajo consumo energético, como las computadoras de placa única (SBC) tipo Raspberry Pi, donde el ruido y la simplicidad son prioridades. En contraste, los disipadores activos incorporan uno o más ventiladores para forzar el flujo de aire sobre las aletas, aumentando significativamente la tasa de disipación.

Entre las configuraciones físicas más comunes se encuentran los disipadores de torre, que ofrecen una gran superficie de contacto y son típicos en procesadores de escritorio. Los de perfil bajo son esenciales para gabinetes compactos o portátiles, donde el espacio vertical es limitado. Los disipadores tipo blower utilizan un ventilador central que empuja el aire a través de las aletas hacia una salida específica, siendo frecuentes en tarjetas gráficas y disipadores de chipset como los X570. Finalmente, los disipadores de stock son los modelos estándar incluidos con el componente, ofreciendo una relación costo-eficacia básica.

Tipo de disipador	Características principales	Uso típico
Pasivo	Sin ventiladores; convección natural	SBC (Raspberry Pi), sistemas silenciosos
Activo	Incorpora ventilador(es)	Procesadores generales, tarjetas gráficas
De torre	Gran volumen de aletas y bloque frío	Procesadores de escritorio de gama media/alta
De perfil bajo	Espesor reducido	Portátiles, gabinetes compactos (SFF)
Blower	Ventilador central que empuja el aire	Tarjetas gráficas, chipsets (ej. X570)
De stock	Incluido con el componente	Configuraciones básicas de escritorio

La elección entre estos tipos depende del balance requerido entre rendimiento térmico, espacio físico disponible y tolerancia al ruido. Los ventiladores modernos han reducido significativamente el ruido, bajando de los 50 decibelios de modelos antiguos a aproximadamente 20 decibelios actuales, mejorando la experiencia del usuario sin sacrificar eficiencia.

Mantenimiento y problemas comunes

El mantenimiento adecuado de los sistemas de refrigeración por aire es fundamental para garantizar la longevidad y el rendimiento estable de los componentes electrónicos. La acumulación de polvo es uno de los principales enemigos de estos sistemas, ya que crea una capa aislante sobre las aletas del disipador y obstruye el flujo de aire a través de las aspas de los ventiladores. Esta obstrucción reduce significativamente la eficiencia térmica, obligando a los componentes a trabajar a temperaturas más elevadas de lo óptimo, lo que puede derivar en una degradación acelerada de la vida útil del procesador y otros elementos críticos.

Gestión del ruido y rendimiento acústico

El nivel de ruido generado por los ventiladores es un factor clave en la experiencia del usuario, especialmente en entornos de escritorio y portátiles. Es importante notar la evolución tecnológica en este aspecto: los ventiladores antiguos podían producir hasta 50 decibelios, un nivel de ruido considerable que podía resultar molesto durante el uso continuo. En contraste, los diseños actuales han logrado reducir esta cifra a aproximadamente 20 decibelios, ofreciendo una operación mucho más silenciosa sin sacrificar la capacidad de flujo de aire. Esta mejora permite que el sistema mantenga temperaturas estables con un impacto acústico mínimo, lo cual es crucial para el confort en oficinas y salas de estar.

Detección de fallos y riesgos de sobrecalentamiento

La detección temprana de fallos en el sistema de refrigeración es esencial para prevenir daños irreversibles. Los signos comunes incluyen un aumento repentino en el ruido del ventilador, vibraciones inusuales o temperaturas anómalas registradas por el software de monitoreo. Si el sistema no disipa el calor eficientemente, los componentes eléctricos pueden sufrir sobrecalentamiento. Esto puede provocar bloqueos del sistema operativo, reinicios inesperados y, en casos más severos, la pérdida de datos no guardados o el desgaste prematuro de los chips. Mantener una limpieza periódica y verificar el estado de los ventiladores ayuda a mitigar estos riesgos, asegurando que el aire caliente sea sacado eficazmente del interior del gabinete, tal como lo establece el principio básico de este método de refrigeración.

Diseño del gabinete y flujo de aire

El diseño del gabinete, frecuentemente denominado torre o caja de la CPU, constituye el contenedor fundamental que determina la eficiencia térmica global del sistema. Su función principal es organizar los componentes electrónicos y facilitar la circulación del aire para extraer el calor generado por los elementos eléctricos internos. Un diseño adecuado no solo protege los componentes físicos, sino que optimiza la trayectoria del aire para maximizar la disipación.

Configuración de entradas y salidas de aire

Para lograr una ventilación eficaz, es esencial establecer un flujo de aire organizado dentro del gabinete. Esto se logra mediante la disposición estratégica de entradas y salidas de aire, donde los ventiladores juegan un papel determinante. Los ventiladores estándar de dimensiones 120 x 120 mm son ampliamente utilizados debido a su equilibrio entre caudal de aire y nivel de ruido. Estos dispositivos impulsan el aire fresco hacia los componentes críticos y expulsan el aire caliente hacia el exterior de la torre.

La configuración típica busca crear un flujo lineal, donde el aire entra por la parte frontal o inferior, atraviesa los componentes principales como el procesador y la tarjeta gráfica, y sale por la parte trasera o superior. Esta organización previene la estancación del aire caliente, conocido como efecto "pozo térmico", asegurando que la temperatura de los componentes se mantenga dentro de los rangos óptimos de operación.

Impacto de la gestión de cables en la circulación

La circulación del aire dentro del gabinete se ve significativamente afectada por la gestión de los cables internos. La elección del tipo de cable puede alterar la resistencia al flujo de aire. Los cables de tipo cinta, aunque compactos, tienden a agruparse y pueden crear obstrucciones si no se organizan correctamente. Por otro lado, los cables SATA, al ser más flexibles y delgados, permiten una distribución más uniforme y reducen la turbulencia en el camino del aire.

Una gestión adecuada de los cables, ya sea mediante el uso de bridas, fundas o la disposición trasera de la placa base, minimiza las obstrucciones y permite que los ventiladores trabajen con mayor eficiencia. Esto es crucial para mantener un flujo de aire constante, lo que a su vez contribuye a reducir el nivel de ruido general del sistema, complementando las mejoras en los propios ventiladores que han reducido sus niveles de decibelios en las generaciones más recientes.

Refrigeración en computadoras portátiles

La refrigeración por aire en computadoras portátiles presenta desafíos únicos debido a la compresión espacial inherente a los equipos móviles. A diferencia de las torres de escritorio, los sistemas portátiles deben integrar componentes de disipación en espacios reducidos sin sacrificar el rendimiento térmico de la CPU y la GPU. Este entorno exige soluciones de ingeniería específicas que maximicen la transferencia de calor en un volumen mínimo.

Componentes y arquitectura de disipación

Los sistemas de refrigeración en portátiles se basan en una configuración compacta que incluye bloques fríos situados directamente sobre los principales generadores de calor, como la unidad de procesamiento central (CPU) y la unidad de procesamiento gráfico (GPU). Estos bloques fríos actúan como puntos de contacto térmico primarios, absorbiendo el calor generado por los componentes eléctricos y transfiriéndolo a través de una red de conductos.

Una característica distintiva de los disipadores en portátiles es el uso de tubos de cobre gruesos. Estos tubos de calor funcionan como conductos de alta eficiencia que transportan el calor desde los bloques fríos hacia las aletas del disipador. El cobre se selecciona por su alta conductividad térmica, permitiendo que el calor se mueva rápidamente desde las fuentes de calor hacia las superficies de intercambio. La disposición de estos tubos permite que el calor se distribuya uniformemente a través del bloque aleteado, optimizando la superficie de contacto con el aire.

Funcionamiento del flujo de aire

El mecanismo de flujo de aire en los portátiles está diseñado para recoger aire exterior y devolver el aire caliente hacia el entorno. Los ventiladores, que pueden variar en tamaño y configuración, juegan un papel crucial en este proceso. Estos dispositivos generan un flujo de aire que pasa a través de las aletas del disipador, enfriando los tubos de cobre y los bloques fríos. El aire caliente es luego expulsado del interior del equipo, manteniendo una temperatura operativa estable para los componentes electrónicos.

La eficiencia de este sistema depende de la coordinación entre los ventiladores y la disposición de los tubos de calor. En muchos diseños, los ventiladores están ubicados de manera que puedan aprovechar al máximo el espacio disponible, a menudo situándose en la parte posterior o inferior del portátil para facilitar la entrada y salida del aire. Esta configuración permite que el sistema de refrigeración por aire funcione de manera efectiva, incluso en los espacios reducidos de los equipos portátiles.

El mantenimiento de estos sistemas es esencial para garantizar un rendimiento óptimo. La acumulación de polvo en las aletas y los ventiladores puede reducir la eficiencia del flujo de aire, aumentando la temperatura de los componentes. Por lo tanto, una limpieza periódica y la verificación del estado de los ventiladores son prácticas recomendadas para mantener la eficacia de la refrigeración por aire en computadoras portátiles.

¿Cómo afecta la refrigeración a la vida útil de los componentes?

La gestión térmica es un factor determinante en la longevidad de los componentes electrónicos de una computadora. El calor excesivo acelera la degradación física de los semiconductores y las piezas mecánicas. Una refrigeración por aire adecuada, que utiliza ventiladores para extraer el aire caliente del interior del gabinete, ayuda a mantener las temperaturas dentro de los rangos óptimos de operación. Esto reduce el estrés térmico cíclico, que es una de las principales causas de fallo en los sistemas de computación.

Impacto en los discos duros mecánicos

Los discos duros tradicionales (HDD) son particularmente sensibles a las variaciones de temperatura. Estos dispositivos contienen partes móviles, como platos giratorios y cabezales de lectura, que pueden sufrir fricción y desgaste acelerado si la temperatura ambiente dentro del disco supera ciertos umbrales. Una corriente de aire constante ayuda a disipar el calor generado por la rotación de los platos y la actividad del motor. Al mantener una temperatura estable, se reduce la posibilidad de errores de lectura y escritura, lo que disminuye la probabilidad de pérdida de datos. El aire caliente estancado puede provocar que los metales se expandan ligeramente, afectando la precisión mecánica de los cabezales.

Degradación de componentes críticos

Otros componentes críticos, como la unidad central de procesamiento (CPU) y la unidad de procesamiento gráfico (GPU), también se benefician de una refrigeración eficiente. El calor excesivo puede causar la migración de electrones en los transistores, un fenómeno conocido como electromigración, que conduce a fallos intermitentes o al fallo total del chip con el tiempo. Los disipadores, compuestos por bloque frío, tubos de calor, bloque aleteado y ventilador, son esenciales para extraer este calor de manera efectiva. Los ventiladores actuales, que operan a niveles de ruido de aproximadamente 20 decibelios, permiten un flujo de aire constante sin una perturbación acústica significativa, facilitando un entorno térmico estable durante largas sesiones de trabajo.

Importancia del flujo de aire

La eficiencia de la refrigeración no depende únicamente de la calidad del disipador, sino también de la dinámica del flujo de aire dentro del gabinete. Un flujo de aire adecuado asegura que el calor extraído por los disipadores sea expulsado rápidamente, evitando que el aire caliente recircule y recaliente otros componentes. Esto es crucial para prevenir el efecto "isla de calor" que puede afectar a la placa base y a la memoria RAM. Mantener una corriente de aire óptima es una medida preventiva clave para extender la vida útil de todo el sistema, reduciendo la necesidad de reemplazos prematuros y asegurando un rendimiento consistente a lo largo del tiempo.
