Refrigeración magnética es una tecnología de enfriamiento ecológico que aprovecha el efecto magnetocalórico para reducir la temperatura de un material mediante cambios en su campo magnético externo. Este proceso termodinámico ofrece una alternativa eficiente a la compresión mecánica tradicional, destacando por su potencial para reducir el consumo energético y minimizar la huella de carbono en sistemas de climatización y conservación de alimentos.
La tecnología se basa en la propiedad de ciertos materiales, conocidos como materiales magnetocalóricos, que se calientan al ser sometidos a un campo magnético y se enfrían al retirarlo. Este fenómeno permite el desarrollo de ciclos de refrigeración casi sin partes móviles, lo que reduce el ruido y el mantenimiento, posicionando a la refrigeración magnética como una solución clave para la transición energética en el sector de la climatización.
Definición y concepto
La refrigeración magnética es una tecnología de enfriamiento avanzada que se fundamenta en el principio físico conocido como efecto magnetocalórico. Este fenómeno termodinámico constituye la base operativa de los sistemas de refrigeración magnética, permitiendo la conversión eficiente de energía magnética en energía térmica. A diferencia de los métodos convencionales que dependen exclusivamente de la expansión y compresión de un fluido de trabajo, esta tecnología aprovecha los cambios en la entropía magnética de un material sólido al someterlo a un campo magnético variable.
Base física: el efecto magnetocalórico
El efecto magnetocalórico fue descubierto por Weiss y Piccard en 1917. Este descubrimiento sentó las bases teóricas para el desarrollo posterior de la tecnología. El principio establece que ciertos materiales experimentan un cambio de temperatura cuando se exponen a un campo magnético externo. Al aplicar el campo magnético, los momentos magnéticos del material se alinean, lo que reduce la entropía magnética y genera un aumento de temperatura en el material (calentamiento adiabático). Por el contrario, al retirar el campo magnético, los momentos se desordenan, aumentando la entropía y provocando una disminución de la temperatura (enfriamiento adiabático).
Ventajas frente a la refrigeración de gas tradicional
La comparación con la refrigeración de gas tradicional revela varias ventajas significativas de la tecnología magnética. Según la información disponible, la refrigeración magnética es más segura, más silenciosa y más compacta que los sistemas convencionales. Además, presenta una mayor eficiencia energética general. Un aspecto crítico desde la perspectiva ambiental es que esta tecnología es más respetuosa con el medio ambiente, ya que no utiliza gases perjudiciales para la capa de ozono, los cuales son comunes en los ciclos de compresión de vapor tradicionales.
Capacidad de enfriamiento
Esta técnica es versátil en cuanto a los rangos de temperatura que puede alcanzar. Puede usarse para lograr temperaturas extremadamente bajas, llegando a valores por debajo de 0.3 K, lo que la hace adecuada para aplicaciones criogénicas avanzadas. Asimismo, es capaz de cubrir rangos de temperaturas similares a los utilizados en los refrigeradores normales, lo que sugiere su potencial aplicación en la refrigeración doméstica e industrial estándar. La capacidad de operar en tan amplios espectros térmicos destaca la flexibilidad inherente al efecto magnetocalórico como mecanismo de transferencia de calor.
¿Cómo funciona el efecto magnetocalórico?

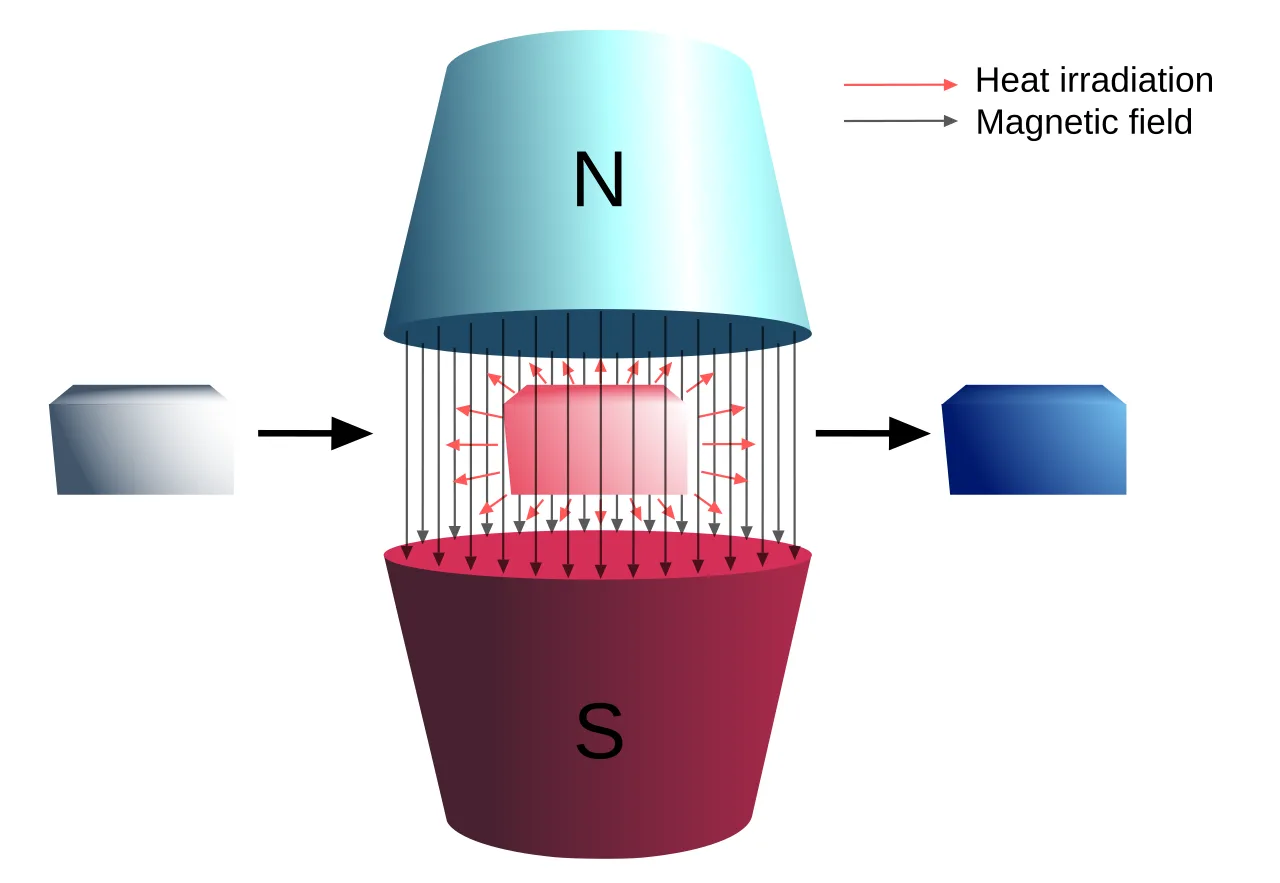

El efecto magnetocalórico es el fenómeno físico fundamental que sustenta la refrigeración magnética. Se manifiesta cuando un material magnético experimenta un cambio de temperatura tras ser sometido a un campo magnético variable, bajo condiciones adiabáticas. Este proceso se basa en la interacción entre el campo magnético externo y los momentos magnéticos internos del material, específicamente en el alineamiento de los dominios magnéticos.
Mecanismo termodinámico
Cuando se aplica un campo magnético a un material, los dominios magnéticos tienden a alinearse con la dirección del campo. Este alineamiento reduce la entropía magnética del sistema. Si el proceso es adiabático (es decir, con un intercambio mínimo de calor con el entorno), la reducción de la entropía magnética provoca un aumento en la entropía de la red cristalina, lo que se traduce en un aumento de la temperatura del material. Este es el paso de calentamiento.
Por el contrario, al retirar el campo magnético, los dominios magnéticos se desordenan. Este aumento del desorden magnético incrementa la entropía magnética. Para mantener el equilibrio adiabático, la entropía de la red disminuye, lo que resulta en una bajada de temperatura. Este proceso se conoce como desmagnetización adiabática y es el núcleo del ciclo de enfriamiento.
Materiales clave
La eficiencia de la refrigeración magnética depende en gran medida de las propiedades del material utilizado. El gadolinio es uno de los materiales más estudiados debido a su punto de Curie cercano a la temperatura ambiente y su significativo efecto magnetocalórico. Las aleaciones de gadolinio, como Gd5Si2Ge2, también muestran propiedades prometedoras, ofreciendo una mayor flexibilidad en la sintonización de las características de enfriamiento. Otro material relevante es la aleación PrNi5, que presenta un efecto magnetocalórico considerable en rangos de temperatura específicos.
| Material | Característica destacada |
|---|---|
| Gadolinio (Gd) | Punto de Curie cercano a la temperatura ambiente |
| Gd5Si2Ge2 | Aleación con efecto magnetocalórico significativo |
| PrNi5 | Propiedades magnéticas útiles en rangos específicos |
Estos materiales permiten lograr temperaturas extremadamente bajas, por debajo de 0.3 K, y son fundamentales para el desarrollo de sistemas de refrigeración más eficientes y silenciosos en comparación con la refrigeración de gas tradicional.
Ciclo termodinámico de la refrigeración magnética
El ciclo termodinámico de la refrigeración magnética se fundamenta en cuatro etapas fundamentales que constituyen un análogo directo al ciclo de Carnot clásico. Este proceso aprovecha las propiedades entrópicas de los materiales magnetocalóricos para lograr la transferencia de calor desde una fuente fría hacia una fuente caliente. La comprensión detallada de estas fases es esencial para evaluar la eficiencia y el comportamiento de los sistemas de enfriamiento magnéticos en comparación con las tecnologías de gas tradicionales.
Magnetización adiabática
La primera etapa consiste en la magnetización adiabática del material de trabajo. Dado que el proceso es adiabático (aislamiento térmico parcial), la reducción de la entropía total del material se traduce en un aumento de su temperatura. El calor generado durante esta fase debe ser extraído del material para preparar la siguiente etapa del ciclo.
Transferencia entálpica isomagnética
Durante la segunda fase, el material se somete a una transferencia entálpica isomagnética. El campo magnético se mantiene constante mientras que el calor acumulado durante la magnetización es disipado hacia un sumidero térmico. En muchos sistemas, un fluido disipador, como el helio líquido o gaseoso, actúa como medio intermediario para transportar este calor de salida. Esta etapa asegura que el material regrese a una temperatura base antes de la siguiente transformación, manteniendo la intensidad del campo magnético sin variaciones significativas.
Desmagnetización adiabática
La tercera etapa es la desmagnetización adiabática. Al retirar o reducir bruscamente el campo magnético aplicado, los momentos magnéticos del material pierden su alineación ordenada, lo que provoca un aumento en la entropía magnética. Al ser un proceso adiabático, este aumento de desorden interno absorbe energía térmica del propio material, provocando una disminución notable de su temperatura. Este enfriamiento es el núcleo del efecto refrigerante, permitiendo alcanzar temperaturas extremadamente bajas, incluso por debajo de 0.3 K en condiciones óptimas.
Transferencia entrópica isomagnética
En la última fase, se produce la transferencia entrópica isomagnética. El material, ahora enfriado, absorbe calor de la fuente que se desea refrigerar. El campo magnético se mantiene bajo o constante durante este intercambio térmico. Una vez que el material ha absorbido la carga térmica necesaria, el ciclo se reinicia con una nueva aplicación del campo magnético. La eficiencia global del sistema depende de la capacidad de los materiales, como el gadolinio o aleaciones específicas, para maximizar este intercambio de calor en cada iteración del ciclo.
Ecuación y cuantificación del efecto
La cuantificación del efecto magnetocalórico se fundamenta en la relación termodinámica entre la temperatura, el campo magnético aplicado y la magnetización del material. Para caracterizar el cambio de temperatura adiabática, se utiliza una ecuación que describe cómo varía la temperatura del material cuando el campo magnético cambia, manteniendo la entropía constante. Esta relación es esencial para predecir el rendimiento de los materiales en un ciclo de refrigeración.
Ecuación del cambio de temperatura adiabática
El cambio de temperatura adiabática (ΔTad) puede expresarse mediante la siguiente relación integral, que vincula las propiedades magnéticas y térmicas del material:
Δ T ad = ∫ H i n i c i a l H f i n a l T ∂ M ∂ T C H Δ HEn esta ecuación, las variables representan magnitudes físicas fundamentales para el diseño de sistemas de refrigeración magnética. La temperatura (T) es la variable de estado que se busca modificar. El campo magnético (H) es el parámetro externo aplicado al material, cuyo cambio induce el efecto. La capacidad calorífica a campo magnético constante (CH) determina cuánta energía térmica puede almacenar el material por unidad de cambio de temperatura. La magnetización (M) es la respuesta magnética del material al campo aplicado, y su derivada parcial con respecto a la temperatura (∂M/∂T) indica la sensibilidad de la magnetización a los cambios térmicos.
Factores que incrementan el efecto
Para maximizar el cambio de temperatura adiabática y mejorar la eficiencia del sistema, se deben optimizar las variables presentes en la ecuación. Un campo magnético más intenso (H) incrementa el rango de integración, lo que generalmente resulta en un mayor ΔTad, especialmente cerca de la temperatura de transición del material. Una menor capacidad calorífica (CH) permite que el material experimente un mayor cambio de temperatura para una misma cantidad de calor intercambiado, haciendo que la respuesta térmica sea más aguda.
Además, una mayor relación entre la magnetización y la temperatura (∂M/∂T) es crucial. Esto se logra seleccionando materiales con una fuerte dependencia de la magnetización frente a la temperatura, como el gadolinio o aleaciones como Gd5Si2Ge2, donde la transición de fase magnética es pronunciada. Estos materiales presentan picos significativos en la derivada de la magnetización, lo que amplifica el efecto magnetocalórico y permite alcanzar temperaturas extremadamente bajas, por debajo de 0.3K, con mayor eficiencia que los sistemas de gas tradicionales.
Historia y desarrollo de la tecnología
El desarrollo de la refrigeración magnética se remonta a principios del siglo XX, con hitos fundamentales que establecieron las bases teóricas y prácticas de esta tecnología. En 1917, Weiss y Piccard descubrieron el efecto magnetocalórico, fenómeno físico en el que un material cambia de temperatura al ser sometido a un campo magnético variable. Este descubrimiento inicial sentó las bases para futuras investigaciones en termodinámica magnética.
Durante la década de 1920, científicos como Debye y Giauque propusieron modelos teóricos que explicaban el comportamiento de los materiales bajo campos magnéticos. En 1926 y 1927, respectivamente, sus contribuciones ayudaron a comprender cómo la entropía magnética podía aprovecharse para lograr enfriamiento eficiente. Estas propuestas fueron cruciales para el diseño de los primeros prototipos experimentales.
En 1933, se desarrollaron los primeros prototipos funcionales de sistemas de refrigeración magnética. Aunque estos dispositivos eran principalmente experimentales, demostraron la viabilidad del efecto magnetocalórico para alcanzar temperaturas extremadamente bajas. Estos avances permitieron explorar aplicaciones en criogenia y en la investigación de materiales a bajas temperaturas.
Avances en materiales y expansión tecnológica
Con el paso de las décadas, la investigación se centró en identificar materiales con efectos magnetocalóricos significativos. El gadolinio emergió como uno de los materiales más prometedores debido a su fuerte respuesta magnética cerca de la temperatura ambiente. Además, aleaciones como Gd5Si2Ge2 mostraron propiedades excepcionales, ampliando las posibilidades de aplicación práctica.
En 1997 y 2002, se lograron avances significativos en el desarrollo de materiales de temperatura ambiente. Estos progresos permitieron diseñar sistemas de refrigeración magnética más eficientes y adecuados para aplicaciones comerciales. La combinación de nuevos materiales y mejoras en el ciclo termodinámico impulsó la transición de la tecnología desde el laboratorio hasta el mercado.
| Año | Hito histórico |
|---|---|
| 1917 | Descubrimiento del efecto magnetocalórico por Weiss y Piccard |
| 1926 | Propuesta teórica de Debye sobre el comportamiento magnético |
| 1927 | Contribución de Giauque al modelo termodinámico del efecto |
| 1933 | Primeros prototipos funcionales de refrigeración magnética |
| 1997 | Avances en materiales de temperatura ambiente |
| 2002 | Mejoras significativas en aleaciones como Gd5Si2Ge2 |
¿Qué materiales se utilizan en la refrigeración magnética?
La selección de materiales es un factor determinante en la eficiencia y el rango de temperatura de los sistemas de refrigeración magnética. Los materiales deben exhibir un efecto magnetocalórico significativo, lo que implica un cambio sustancial en la entropía magnética al aplicar o retirar un campo magnético externo. La elección depende en gran medida de la temperatura de trabajo deseada, abarcando desde el rango criogénico hasta el rango de temperatura ambiente.
Sales paramagnéticas y desmagnetización nuclear
En el ámbito de las temperaturas extremadamente bajas, las sales paramagnéticas han sido históricamente fundamentales. Estos materiales aprovechan la alineación de los momentos magnéticos de los iones paramagnéticos bajo un campo magnético. Al retirar el campo de forma adiabática, la entropía del sistema aumenta, provocando una caída en la temperatura. Este principio es la base de la desmagnetización nuclear, una técnica que permite alcanzar temperaturas por debajo de 0.3 K, superando las capacidades de la refrigeración de gas tradicional en rangos específicos. La desmagnetización nuclear utiliza la alineación de los espines nucleares de los átomos, ofreciendo una ruta hacia el cero absoluto mediante ciclos termodinámicos precisos.
Aleaciones de tierras raras y el caso del gadolinio
Para aplicaciones en rangos de temperatura más cercanos a la temperatura ambiente, las aleaciones de tierras raras son predominantes. El gadolinio es uno de los materiales más estudiados debido a su transición de fase ferromagnética cerca de los 294 K. Sin embargo, para optimizar el efecto, se han desarrollado aleaciones complejas. Materiales como Gd5Si2Ge2 muestran efectos magnetocalóricos significativos, presentando una mayor amplitud de cambio de temperatura en comparación con el gadolinio puro. Estas aleaciones permiten ajustar la temperatura de Curie mediante la proporción de silicio y germanio, ofreciendo flexibilidad en el diseño del ciclo termodinámico.
Aleaciones Heusler y desafíos de disponibilidad
Las aleaciones Heusler, con la fórmula general Ni2MnX (donde X puede ser un metal de transición o una tierra rara), representan otra clase prometedora. Estos materiales ofrecen la ventaja de tener una transición de fase de primer orden, lo que puede resultar en un efecto magnetocalórico gigante. Sin embargo, su implementación a gran escala enfrenta desafíos relacionados con el costo y la disponibilidad de los elementos constituyentes. El gadolinio y otros metales de las tierras raras son recursos relativamente escasos, lo que influye directamente en la viabilidad económica de la tecnología. La búsqueda de materiales más abundantes y de menor costo sigue siendo un área activa de investigación.
Desarrollo comercial y el anuncio de General Electric
El progreso en la caracterización de estos materiales ha impulsado la transición de la refrigeración magnética del laboratorio al mercado. En 2014, General Electric anunció avances significativos en la tecnología, destacando el potencial de las aleaciones de tierras raras para aplicaciones comerciales. Este anuncio subrayó la madurez de los materiales como el gadolinio y sus aleaciones para competir con los refrigerantes tradicionales. Posteriormente, el lanzamiento del primer sistema comercial por parte de Cooltech Applications en 2016 consolidó la viabilidad de estos materiales en productos finales, demostrando que las propiedades termodinámicas de las aleaciones seleccionadas podían traducirse en eficiencia y silencio operativos superiores.
Aplicaciones comerciales y estado actual
El desarrollo comercial de la refrigeración magnética ha experimentado hitos significativos que han trasladado la tecnología del laboratorio al mercado. Aunque los principios físicos se establecieron en el siglo XX, la viabilidad comercial comenzó a tomar forma en las primeras décadas del siglo XXI. El año 2001 marcó el inicio de un desarrollo comercial más estructurado, sentando las bases para la integración de materiales magnetocalóricos en sistemas prácticos.
Hitos tecnológicos y prototipos clave
En 2007, el laboratorio Risø logró un avance crucial que validó la eficiencia del ciclo termodinámico en entornos controlados. Este hito demostró que la tecnología podía competir con la refrigeración de gas tradicional en términos de rendimiento y estabilidad. Posteriormente, en 2015, la colaboración entre Haier y BASAS produjo un prototipo destacado que integró aleaciones avanzadas, como Gd5Si2Ge2, para optimizar el efecto magnetocalórico en rangos de temperatura doméstica.
El lanzamiento del primer sistema comercial por parte de Cooltech Applications en 2016 representó un punto de inflexión. Este producto permitió a los consumidores finales acceder a la tecnología, destacando por su menor ruido y mayor eficiencia energética. Los datos indican una mejora del 35% en la eficiencia energética en comparación con los sistemas convencionales, lo que confirma las ventajas teóricas de la tecnología.
Viabilidad actual: criogenia frente a uso doméstico
Actualmente, la refrigeración magnética muestra una viabilidad diferenciada según el rango de temperatura objetivo. En el ámbito de la criogenia, la tecnología es capaz de alcanzar temperaturas extremadamente bajas, por debajo de 0.3 K, lo que la hace ideal para aplicaciones científicas y médicas de alta precisión. Sin embargo, su adopción en el mercado doméstico sigue creciendo, impulsada por la necesidad de reducir el impacto ambiental al eliminar gases perjudiciales para la capa de ozono.
La tecnología se presenta como más segura, silenciosa y compacta que las alternativas tradicionales. A pesar de los avances, la escalabilidad de materiales como el gadolinio sigue siendo un factor determinante para su expansión masiva. La combinación de eficiencia y sostenibilidad posiciona a la refrigeración magnética como una solución prometedora para el futuro de la termodinámica aplicada.
Ejercicios resueltos
Principios termodinámicos y análisis cualitativo del ciclo
La refrigeración magnética se fundamenta en el efecto magnetocalórico, un fenómeno descubierto por Weiss y Piccard en 1917. Este efecto implica un cambio de temperatura adiabática en un material magnético cuando se somete a un campo magnético variable. Para comprender el proceso, es esencial analizar la evolución de la entropía en cada etapa del ciclo termodinámico, que típicamente consta de cuatro pasos: magnetización adiabática, desmagnetización isotérmica, desmagnetización adiabática y magnetización isotérmica.
En la etapa de magnetización adiabática, el campo magnético se aplica rápidamente. Los momentos magnéticos del material se alinean con el campo, reduciendo la entropía magnética. Este principio permite alcanzar temperaturas extremadamente bajas, por debajo de 0.3K, según los datos verificados.
Posteriormente, en la desmagnetización isotérmica, el material cede calor al entorno mientras se mantiene a temperatura constante. Al retirar el campo magnético, los momentos magnéticos se desordenan, aumentando la entropía magnética. El calor extraído del entorno es la base del enfriamiento. La refrigeración magnética es considerada más segura, silenciosa y eficiente que la refrigeración de gas tradicional, además de ser más respetuosa con el medio ambiente al no utilizar gases perjudiciales para la capa de ozono.
Ejercicio 1: Cálculo del cambio de temperatura adiabática
Considere un material magnético con una capacidad calorífica específica C y un cambio de entropía magnética ΔSm bajo un campo magnético H. Supongamos que la capacidad calorífica es constante en el rango de temperatura de interés. La relación básica para el cambio de temperatura adiabática ΔTad puede aproximarse mediante la ecuación:
Δ T ad = T ⋅ Δ S m CDonde T es la temperatura inicial, ΔSm es el cambio de entropía magnética y C es la capacidad calorífica. Si un material tiene una temperatura inicial de 300 K, un cambio de entropía magnética de 10 J/(kg·K) y una capacidad calorífica de 500 J/(kg·K), el cálculo sería:
Δ T ad = 300 ⋅ 10 500 = 3000 500 = 6 KPor lo tanto, el cambio de temperatura adiabática es de 6 K. Este cálculo ilustra cómo los materiales con una gran capacidad calorífica y un significativo cambio de entropía magnética pueden experimentar cambios de temperatura considerables.
Ejercicio 2: Análisis de materiales con efecto magnetocalórico significativo
Los materiales utilizados en la refrigeración magnética deben exhibir un efecto magnetocalórico significativo. Materiales como el gadolinio y aleaciones como Gd5Si2Ge2 son ejemplos destacados. Supongamos que se compara el gadolinio puro con la aleación Gd5Si2Ge2 a una temperatura de 293 K y un campo magnético de 1 Tesla.
Si el gadolinio tiene un cambio de temperatura adiabática de 3 K y la aleación Gd5Si2Ge2 tiene un cambio de 5 K bajo las mismas condiciones, la aleación muestra un efecto más pronunciado. Esto se debe a la estructura cristalina y las interacciones magnéticas específicas de la aleación. El primer sistema comercial fue lanzado por Cooltech Applications en 2016, lo que demuestra la viabilidad práctica de estos materiales en aplicaciones reales. La elección del material depende de la temperatura de operación deseada y la intensidad del campo magnético aplicado.
En resumen, el análisis de los ejercicios resueltos y el análisis cualitativo del ciclo termodinámico proporcionan una comprensión profunda de los principios físicos de la refrigeración magnética. La eficiencia y las ventajas ambientales de esta tecnología la convierten en una alternativa prometedora a la refrigeración de gas tradicional.
Preguntas frecuentes
¿Qué es el efecto magnetocalórico?
Es un fenómeno termodinámico en el que un material cambia de temperatura cuando se somete a un campo magnético variable. Al aplicar el campo, los dipolos magnéticos se alinean, liberando calor; al retirarlo, se desordenan, absorbiendo calor del entorno y enfriándose.
¿Cuáles son los materiales más comunes utilizados?
Los materiales más utilizados incluyen aleaciones de gadolinio, como el gadolinio-oro-germanio (Gd-Si-Ge) y el gadolinio-hierro-silicio (Gd-Fe-Si), así como aleaciones de hierro-paladio y níquel-manganeso. Estos materiales se eligen por su fuerte respuesta magnetocalórica cerca de la temperatura de Curie.
¿Es más eficiente que la refrigeración por compresión tradicional?
Sí, la refrigeración magnética puede alcanzar eficiencias hasta un 30% superiores a las de la compresión mecánica tradicional, especialmente en rangos de temperatura cercanos a la temperatura ambiente. Esto se debe a la reducción de pérdidas por fricción y a la mayor eficiencia en la transferencia de calor.
¿Cuáles son las principales aplicaciones comerciales actuales?
Las aplicaciones actuales incluyen refrigeradores y congeladores domésticos de alta gama, sistemas de climatización en vehículos eléctricos, conservación de muestras biológicas en la industria farmacéutica y enfriamiento de electrónica de potencia. También se investiga su uso en aire acondicionado para edificios comerciales.
¿Cuál es el principal desafío para su adopción masiva?
El principal desafío es el costo de los materiales magnetocalóricos, especialmente el gadolinio, y la complejidad del diseño del ciclo termodinámico para optimizar la transferencia de calor. Además, se requiere mejorar la durabilidad de los materiales bajo ciclos repetidos de magnetización y desmagnetización.
Resumen
La refrigeración magnética es una tecnología emergente que utiliza el efecto magnetocalórico para enfriar materiales mediante la variación de un campo magnético. Ofrece ventajas significativas en eficiencia energética y sostenibilidad en comparación con los sistemas de compresión tradicionales, utilizando materiales como el gadolinio y sus aleaciones.
Aunque aún enfrenta desafíos de costo y complejidad técnica, su aplicación en refrigeración doméstica, climatización y conservación biológica muestra un gran potencial. El desarrollo continuo de materiales y la optimización de los ciclos termodinámicos son clave para su adopción masiva en el mercado global.
