Definición y concepto
La tensegridad constituye un principio estructural fundamental basado en la integridad tensional. Este concepto se define mediante el empleo de componentes aislados que están sometidos a compresión, los cuales se encuentran inmersos dentro de una red tensada continua. La característica definitoria de este sistema es que los miembros comprimidos no se tocan entre sí; en cambio, están unidos únicamente por medio de componentes traccionados. Estos elementos de tracción son los que delimitan espacialmente dicho sistema, creando una estructura estable donde la fuerza se distribuye de manera continua a través de la red.
Relación entre compresión y tracción
En el marco de la tensegridad, existe una relación específica entre los elementos de compresión, comúnmente representados por barras, y los elementos de tracción, típicamente cables. Las barras actúan como miembros aislados que resisten la fuerza compresiva sin entrar en contacto directo entre sí. Por otro lado, los cables forman una red continua que ejerce fuerzas de tracción sobre las barras, manteniéndolas en posición y definiendo la geometría del conjunto. Esta disposición permite que la estructura mantenga su forma mediante el equilibrio de fuerzas internas, donde la tensión de la red sostiene la compresión de las barras.
Origen del término y concepto
El término "tensegridad" fue acuñado por Buckminster Fuller como una contracción de la frase en inglés "tensional integrity". Este concepto describe la propiedad de la estructura donde la integridad del sistema depende de la tensión continua de la red que rodea a los elementos comprimidos. La tensegridad es también considerada una propiedad material termodinámica, lo que implica que la estabilidad de la estructura surge de la distribución óptima de las fuerzas internas entre los componentes de tracción y compresión. Este principio permite que las estructuras sean ligeras, flexibles y capaces de absorber fuerzas externas de manera eficiente, distribuyéndolas a través de toda la red tensada.
Historia y orígenes
El desarrollo histórico de la tensegridad revela una evolución que abarca casi medio siglo, con contribuciones fundamentales de ingenieros, artistas y arquitectos que definieron sus principios geométricos y estructurales. Los orígenes se remontan a 1920, cuando el ingeniero ruso Karl Ioganson creó el primer prototipo de este sistema, al que denominó Gleichgewicht konstruktion (construcción de equilibrio). Este trabajo inicial estableció las bases físicas del concepto, demostrando cómo los componentes comprimidos podían mantenerse en suspensión dentro de una red tensada continua sin contacto directo entre sí.
Consolidación teórica y patentes fundamentales
Durante la década de 1960, el concepto ganó reconocimiento formal a través de las contribuciones de tres figuras clave: Richard Buckminster Fuller, David Georges Emmerich y Kenneth D. Snelson. Buckminster Fuller, quien acuñó el término "tensegridad" como contracción de tensional integrity (integridad tensional), registró su patente el 13 de noviembre de 1962. Su trabajo fue crucial para popularizar el principio en el ámbito de la arquitectura y la ingeniería estructural.
Posteriormente, David Georges Emmerich, quien vivió entre 1925 y 1996, obtuvo su propia patente el 28 de septiembre de 1964, aportando nuevas perspectivas sobre la aplicación geométrica del sistema. Por su parte, Kenneth D. Snelson registró su patente el 16 de febrero de 1965, consolidando la base teórica y práctica de la tensegridad desde una perspectiva escultórica y estructural. Estas tres patentes, obtenidas en un lapso de poco más de dos años, marcaron el punto de inflexión en la aceptación académica y técnica del principio.
Aplicaciones emblemáticas: De la escultura a la arquitectura

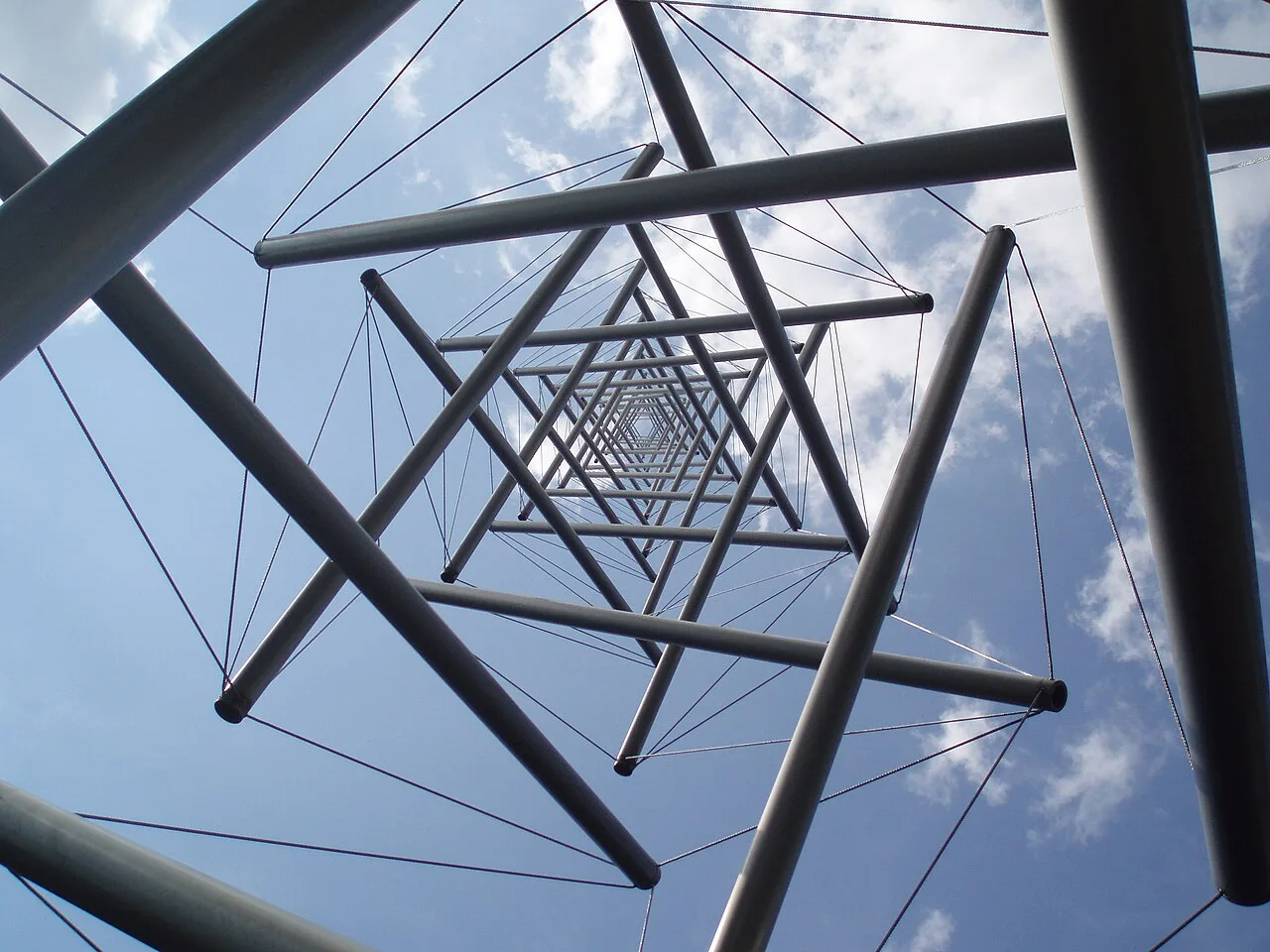

La materialización práctica de la tensegridad alcanzó su máxima expresión en obras arquitectónicas y escultóricas de gran envergadura. Kenneth Snelson creó la escultura Needle Tower en 1968, una estructura de 18 metros que demostró la capacidad del sistema para soportar cargas significativas mediante la distribución continua de tensiones. Esta obra se convirtió en un referente visual del principio, ilustrando cómo las barras comprimidas permanecen aisladas dentro de la red de cables traccionados.
Paralelamente, Richard Buckminster Fuller aplicó estos principios en la construcción de la Biosphère, una estructura geodésica destacada para la Expo 67 en Montreal. Este proyecto demostró la viabilidad de la tensegridad a escala arquitectónica, integrando la eficiencia material con la estabilidad estructural. La combinación de estos hitos históricos consolidó la tensegridad como un principio estructural fundamental, con aplicaciones que trascienden la ingeniería para extenderse hacia la biología celular y el diseño biomimético.
¿Cómo funciona la geometría y la estabilidad?
La estabilidad de las estructuras de tensegridad no depende de la rigidez inherente de los materiales, sino de una relación geométrica precisa entre sus componentes. Este principio se fundamenta en el estado de autotensión, donde los elementos comprimidos y traccionados alcanzan un equilibrio interno que mantiene la forma del sistema. Para comprender este fenómeno, resulta útil utilizar la analogía de un balón inflado: al aplicar una fuerza externa, la forma del balón cambia, pero al retirar la presión, vuelve a su configuración original gracias a la tensión de la membrana y la presión interna. De manera similar, una estructura de tensegridad posee una geometría de equilibrio que le permite recuperar su forma tras una deformación forzada, siempre que no se supere el límite elástico de sus componentes.
Geometría de equilibrio y forma indeterminada
Las estructuras de tensegridad presentan una característica geométrica única: son formas indeterminadas que dependen del estado de tensión de sus cables para definir su espacio. A diferencia de las estructuras tradicionales, donde los nudos y barras definen la forma, en la tensegridad los miembros comprimidos flotan dentro de una red continua de tensión. Esta configuración permite que la estructura sea ligera y flexible, manteniendo al mismo tiempo una gran resistencia a las cargas externas. La estabilidad surge de la interacción entre la compresión aislada y la tensión continua, creando un sistema donde cada componente contribuye al equilibrio global.
El Simplex, identificado como la estructura básica de tensegridad, ilustra este principio con claridad. Compuesto por 3 barras y 9 cables, el Simplex demuestra cómo la disposición espacial de los elementos determina la estabilidad del sistema. Las barras, que no se tocan entre sí, están unidas exclusivamente por los cables, que actúan como límites espaciales. Esta configuración permite que la estructura absorba y distribuya las fuerzas de manera eficiente, evitando puntos de estrés concentrados. La relación entre la longitud de las barras y la tensión de los cables es crucial para mantener el equilibrio geométrico.
Capacidad de recuperación estructural
La capacidad de una estructura de tensegridad para volver a su forma original tras una deformación se conoce como estabilidad elástica. Esta propiedad es fundamental para aplicaciones en arquitectura y biología celular, donde las estructuras deben soportar cargas variables sin perder su integridad. En el caso de la biología, la célula utiliza principios de tensegridad para mantener su forma y responder a estímulos externos, con el citoesqueleto actuando como una red de tensión continua que rodea a los componentes comprimidos. En arquitectura, esta capacidad de recuperación permite crear espacios flexibles y adaptables, capaces de ajustarse a las condiciones ambientales y a las cargas dinámicas.
La estabilidad de estas estructuras también se ve afectada por la precisión en la fabricación y montaje de sus componentes. Cualquier variación en la longitud de las barras o en la tensión de los cables puede alterar el equilibrio geométrico, afectando la capacidad de la estructura para recuperar su forma. Por lo tanto, el diseño y la construcción de estructuras de tensegridad requieren un alto grado de precisión y comprensión de los principios geométricos subyacentes. La relación entre la geometría y la estabilidad es, por tanto, el núcleo del funcionamiento de las estructuras de tensegridad, permitiendo crear sistemas ligeros, resistentes y adaptables.
¿Cuáles son las ventajas e inconvenientes de las estructuras tensegríticas?
Las estructuras tensegríticas presentan un perfil de eficiencia mecánica único, derivado directamente de su definición como sistemas de componentes comprimidos aislados dentro de una red tensada continua. Esta configuración geométrica genera ventajas estructurales significativas, pero también impone desafíos técnicos específicos durante su fabricación y montaje.
Ventajas estructurales y constructivas
La distribución continua de las fuerzas de tracción elimina los puntos de debilidad localizados típicos de las estructuras tradicionales. Al no haber concentración de esfuerzos en uniones rígidas aisladas, la estructura responde de manera más uniforme a las cargas externas. Esto se traduce en una notable economía de materiales, ya que los elementos trabajan principalmente a tracción o compresión pura, minimizando los momentos flectores.
Estas estructuras muestran una resistencia excepcional a la torsión gracias a la interconexión espacial de sus componentes. Además, facilitan la construcción a gran escala mediante procesos de autoandamiaje, donde la propia tensión de los cables sostiene la estructura durante el montaje. Esta característica es particularmente útil en sistemas plegables, donde la eficiencia energética se ve optimizada al reducir la inercia de los elementos móviles.
Inconvenientes técnicos
A pesar de su eficiencia, la tensegridad presenta desafíos notables. La disposición de los elementos puede generar una congestión de barras en zonas críticas, lo que complica el acceso y el mantenimiento. El sistema es propenso a presentar un alto grado de deformaciones bajo carga, lo que requiere un control riguroso de la rigidez global.
La fabricación es compleja debido a la necesidad de precisión milimétrica en los nodos y longitudes de los cables. Asimismo, el montaje exige la aplicación de fuerzas elevadas de pretensado para alcanzar el estado de equilibrio estructural deseado, lo que incrementa los costos de instalación inicial.
| Aspecto | Ventajas | Inconvenientes |
|---|---|---|
| Distribución de esfuerzos | Sin puntos de debilidad local | Alto grado de deformaciones |
| Materialidad | Economía de materiales | Compleja fabricación |
| Comportamiento mecánico | Resistencia a la torsión | Congestión de barras |
| Construcción | Facilidad de autoandamiaje | Necesidad de fuerzas elevadas de pretensado |
| Aplicaciones dinámicas | Eficiencia energética en sistemas plegables | — |
Estructura básica: el Simplex
El Simplex constituye la unidad estructural más elemental dentro del principio de la tensegridad. Esta configuración básica se define por la disposición de seis nudos que conectan tres elementos a compresión (barras) y nueve elementos a tracción (cables). La geometría del Simplex garantiza que los miembros comprimidos permanezcan aislados entre sí, manteniéndose en equilibrio estable únicamente a través de la tensión continua de la red que los envuelve.
Construcción geométrica del Simplex
La construcción del Simplex se basa en una secuencia geométrica precisa que parte de un prisma regular de base dodecagonal. En esta configuración inicial, se identifican triángulos equiláteros en las bases superior e inferior de la estructura. Específicamente, los puntos 1, 5 y 9 definen el triángulo en la base inferior, mientras que los puntos 2', 6' y 10' conforman el triángulo en la base superior.
La unión de los elementos de compresión se realiza conectando los vértices de estas bases mediante las parejas 1-6', 5-10' y 9-2'. Estas conexiones establecen la orientación espacial de las tres barras que forman el núcleo comprimido de la estructura. Posteriormente, se establecen las uniones de tracción oblicua, conectando los puntos 1-2', 5-6' y 9-10'. Estos cables oblicuos, junto con los que cierran los triángulos de las bases, completan la red de nueve elementos traccionados que delimitan el sistema y mantienen las barras separadas.
Unión Tipo Ia y complejidad estructural
Una vez formado el Simplex básico, este puede servir como bloque constructor para estructuras más complejas mediante la Unión Tipo Ia. Este método de conexión permite integrar múltiples unidades Simplex, manteniendo la integridad tensional global. La capacidad del Simplex para expandirse a través de estas uniones demuestra la escalabilidad del principio de tensegridad, permitiendo la creación de redes estructurales extensas donde cada unidad mantiene sus propiedades de aislamiento de compresión y continuidad de tracción.
Aplicaciones en biología: la célula
La aplicación del principio de tensegridad a la biología celular representa un cambio de paradigma en la comprensión de la mecánica intracelular. A mediados de la década de 1970, el investigador Donald Ingber propuso la hipótesis de que la célula funciona como un sistema de tensegridad. Esta teoría sugiere que la integridad estructural de la célula no depende exclusivamente de una carcasa rígida, sino de una red continua de tensión que atraviesa el citoplasma, manteniendo los componentes internos en equilibrio mecánico. Esta perspectiva permite explicar cómo las células responden a fuerzas externas y mantienen su forma sin una estructura ósea continua.
El experimento de las barras y los hilos
Para ilustrar este concepto, se ha utilizado un modelo físico compuesto por seis barras conectadas por hilos elásticos. Cuando este ensamblaje se coloca sobre una superficie rígida, las barras se disponen en una configuración específica, definiendo la forma del sistema mediante el equilibrio entre la compresión de las barras y la tracción de los hilos. Al transferir el mismo modelo a una superficie flexible, la configuración de las barras cambia, demostrando que la forma de la estructura es dinámica y depende de las fuerzas de tensión que la contienen. Este comportamiento refleja la adaptabilidad de la célula ante diferentes entornos mecánicos, donde la forma no es estática sino el resultado de un equilibrio de fuerzas.
El citoesqueleto y Keith R. Porter
El descubrimiento del citoesqueleto a principios de la década de 1980, destacado por el trabajo de Keith R. Porter, proporcionó la base anatómica para la hipótesis de Ingber. El citoesqueleto está compuesto por una red de filamentos proteicos que abarcan el interior de la célula. En el modelo de tensegridad celular, estos filamentos se comparan con las barras y los cables del modelo físico. Los filamentos de actina y los microtúbulos actúan como elementos de tracción y compresión, respectivamente, creando una red continua que transmite fuerzas a través de toda la célula. Esta estructura permite que la célula mantenga su integridad mecánica y responda a estímulos externos mediante la redistribución de tensiones en la red del citoesqueleto.
Ejercicios resueltos
Ejercicio 1: Composición del Simplex Básico
El primer paso para comprender la tensegridad es analizar su unidad fundamental: el Simplex. Según la definición establecida, la tensegridad es un principio estructural basado en componentes aislados comprimidos dentro de una red tensada continua. El ejercicio consiste en identificar la cantidad exacta de elementos que conforman esta estructura básica.
Pregunta: ¿Cuántas barras y cuántos cables posee una estructura Simplex básica?
Resolución:
Para resolver esto, se debe observar la naturaleza de los miembros comprimidos y traccionados. Los miembros comprimidos son los que no se tocan entre sí, mientras que los componentes traccionados son los que delimitan espacialmente el sistema. Los datos verificados indican que la estructura básica es el Simplex, con 3 barras y 9 cables.
Por lo tanto, la respuesta es:
- Barras (miembros comprimidos): 3
- Cables (miembros traccionados): 9
Esta proporción asegura que los miembros comprimidos permanezcan aislados, unidos únicamente por la red de tensión.
Ejercicio 2: Configuración Geométrica de las Bases
El segundo ejercicio aborda la disposición espacial de los elementos. La tensegridad requiere que los miembros comprimidos estén unidos por componentes traccionados que delimitan el sistema. Es crucial entender cómo se organizan estos puntos para formar las bases triangulares características del Simplex.
Pregunta: ¿Cuál es la configuración de los puntos que forman los triángulos en las bases del Simplex?
La geometría del Simplex se basa en dos triángulos desplazados. Para definir la configuración específica, se utilizan los puntos de intersección de los cables y barras. Según la fuente, la respuesta con los puntos específicos es: 1, 5, 9 y 2', 6', 10'.
Estos puntos representan las vértices de los triángulos en las bases superior e inferior. La disposición de los puntos 1, 5 y 9 forma un triángulo, mientras que los puntos 2', 6' y 10' forman el otro triángulo. Esta configuración garantiza que los miembros comprimidos no se toquen entre sí, manteniendo la integridad tensional del sistema.
Ejercicio 3: Principio de Integridad Tensional
Este ejercicio teórico conecta la estructura del Simplex con el concepto general de tensegridad. Es importante diferenciar entre la creación del término y los prototipos históricos.
Pregunta: ¿Quién creó el primer prototipo de tensegridad y en qué año?
Aunque Buckminster Fuller acuñó el término, el primer prototipo fue creado por Karl Ioganson en 1920. Posteriormente, Kenneth Snelson creó la escultura Needle Tower de 18 metros en 1968. Estos hitos históricos demuestran la evolución del principio estructural basado en la integridad tensional.
La respuesta correcta es: Karl Ioganson creó el primer prototipo en 1920. Este dato es fundamental para entender el desarrollo histórico de la tensegridad, desde sus orígenes hasta sus aplicaciones en arquitectura y biología celular.
Preguntas frecuentes
¿Qué es la tensegridad en términos simples?
La tensegridad es un principio estructural donde los elementos de compresión (como barras) están aislados entre sí y mantienen su posición gracias a una red continua de elementos de tensión (como cables o cuerdas). Es como un sistema flotante donde nada empuja directamente contra nada más, sino que todo está "atado" y estirado.
¿Quién fue el principal impulsor del concepto de tensegridad?
Aunque Buckminster Fuller popularizó el término y lo aplicó ampliamente en la arquitectura y el diseño, el concepto fue inicialmente observado y descrito por el escultor y arquitecto Kenneth Snelson, quien creó las primeras estructuras físicas que demostraban este principio de "compresión flotante en una matriz de tensión continua".
¿Cómo se aplica la tensegridad en la biología?
En biología, la teoría de la tensegridad celular sugiere que la célula no es solo una bolsa de líquido, sino una estructura mecánica donde el citoesqueleto (principalmente microtúbulos de compresión) flota dentro de una red continua de filamentos de actina y proteínas de tensión (como la titina y la espectrina). Esto permite a la célula responder a fuerzas mecánicas externas y mantener su forma.
¿Cuáles son las principales ventajas de las estructuras tensegríticas?
Las ventajas incluyen una alta relación resistencia-peso, gran capacidad de absorción de energía, adaptabilidad y capacidad de desplegarse fácilmente (ideal para el espacio). Además, al estar pre-tensadas, estas estructuras son muy estables y pueden redistribuir las cargas de manera eficiente a través de toda la red.
¿Qué es un Simplex en el contexto de la tensegridad?
El Simplex es la unidad estructural básica y más simple de la tensegridad. Generalmente consiste en tres barras de compresión conectadas por una red de cables de tensión. Es el bloque de construcción fundamental a partir del cual se pueden crear estructuras tensegríticas más complejas mediante la repetición y el ensamblaje modular.
Resumen
La tensegridad representa un enfoque revolucionario en la ingeniería estructural y la comprensión biológica, caracterizado por la integración de elementos de compresión aislados dentro de una red continua de tensión. Este principio, popularizado por Buckminster Fuller y Kenneth Snelson, ofrece ventajas significativas en términos de ligereza, resistencia y adaptabilidad. Su aplicación abarca desde estructuras arquitectónicas y puentes hasta modelos celulares en biología, demostrando que la estabilidad puede lograrse mediante la pre-tensión y la distribución eficiente de fuerzas.
El estudio de la tensegridad no solo ha transformado el diseño de estructuras ligeras y desplegables, sino que también ha proporcionado un marco teórico para entender la mecánica de la célula y otros sistemas complejos. Al analizar su geometría básica, como el Simplex, y sus aplicaciones prácticas, se evidencia la versatilidad y la eficiencia de este principio estructural en múltiples disciplinas científicas y tecnológicas.
