Tinta electrónica

Definición y concepto

La tinta electrónica, también conocida como papel electrónico o e-paper, es una tecnología de visualización avanzada que se basa en el uso de partículas cargadas eléctricamente para generar imágenes en superficies de visualización. Esta innovación tecnológica permite la creación de pantallas planas extremadamente delgadas, con un grosor comparable al de una hoja de papel estándar, lo que las distingue significativamente de las tecnologías de pantalla tradicionales como los cristales líquidos (LCD) o los diodos emisores de luz orgánicos (OLED). La característica fundamental de esta tecnología radica en su capacidad para mantener la imagen visible incluso cuando la fuente de energía se interrumpe, lo que resulta en un consumo energético notablemente bajo en comparación con otras pantallas electrónicas convencionales.

Una de las propiedades físicas más destacables de la tinta electrónica es su flexibilidad. Las pantallas fabricadas con esta tecnología pueden ser lo bastante maleables para permitirse ser enrolladas o dobladas sin perder su capacidad de visualización. Esta cualidad abre nuevas posibilidades de diseño en dispositivos electrónicos, permitiendo la integración de pantallas en superficies curvas o en dispositivos portátiles de formato reducido. La estructura de las partículas cargadas eléctricamente que componen la tinta electrónica responde a campos eléctricos aplicados a través de electrodos, lo que permite cambiar el estado visual de cada partícula individualmente para formar texto e imágenes.

Capacidades de visualización

Las pantallas de tinta electrónica representan información principalmente en blanco y negro, ofreciendo una claridad visual similar a la del papel impreso tradicional. Esta característica las hace particularmente adecuadas para la lectura prolongada, ya que reducen la fatiga visual al minimizar el brillo directo en los ojos del lector. La tecnología no requiere retroiluminación constante para mantener la imagen visible, lo que contribuye a su eficiencia energética y a la comodidad del usuario en diversas condiciones de iluminación ambiental.

Además de la visualización en blanco y negro, la tecnología de tinta electrónica ha evolucionado para incorporar capacidades de color. En 2007 apareció el primer papel electrónico en color, marcando un hito importante en la evolución de esta tecnología. Posteriormente, en 2020, E Ink y Plastic Logic desarrollaron el primer panel flexible a color, combinando las ventajas de la flexibilidad física con la riqueza cromática. Estas pantallas también han desarrollado la capacidad de visualizar imágenes en movimiento, aunque con una tasa de actualización generalmente más lenta que las pantallas tradicionales, lo que las hace adecuadas para ciertos tipos de contenido dinámico sin sacrificar su eficiencia energética fundamental.

Historia del desarrollo

El desarrollo de la tinta electrónica ha estado marcado por la evolución de las partículas cargadas eléctricamente para lograr pantallas delgadas y de bajo consumo. Esta tecnología, también conocida como papel electrónico o e-paper, permite crear visualizaciones planas que pueden ser tan delgadas como una hoja de papel y poseen una flexibilidad que permite que se enrollen. La capacidad de representar información, usualmente en blanco y negro, y más recientemente imágenes en movimiento, ha sido el resultado de décadas de investigación y comercialización estratégica.

Orígenes y fundación de E Ink

Los cimientos de la industria moderna de la tinta electrónica se sentaron en el ámbito académico antes de trasladarse al mercado. E Ink, la empresa que se convertiría en un actor central en este sector, fue fundada en 1997 por investigadores del MIT Media Lab. Esta fundación marcó el inicio de la estructuración tecnológica necesaria para llevar las partículas cargadas eléctricamente desde el laboratorio hasta productos comerciales accesibles. La investigación inicial se centró en optimizar la relación entre el grosor de la pantalla y su capacidad de retener la imagen sin un consumo energético excesivo.

Comercialización y evolución técnica

Tras los años de desarrollo inicial, la tecnología comenzó a ganar tracción comercial. El año 2002 vio la aparición de prototipos significativos que validaron la viabilidad técnica del medio. Posteriormente, en 2004, se produjo la comercialización a gran escala, lo que permitió que los consumidores accedieran por primera vez a dispositivos que aprovechaban las características de bajo consumo y la legibilidad similar al papel. Estas pantallas no necesitan retroiluminación constante, lo que constituye una ventaja energética clave frente a otras tecnologías de visualización.

La evolución hacia la cromática fue un desafío técnico importante. En 2007 apareció el primer papel electrónico en color, ampliando las posibilidades de uso más allá de los lectores de libros en blanco y negro. Sin embargo, la combinación de flexibilidad y color siguió siendo un objetivo de ingeniería. Este hito se alcanzó en 2020, cuando E Ink y Plastic Logic desarrollaron el primer panel flexible a color. Este avance demostró que la tecnología podía mantener sus ventajas de delgadez y flexibilidad mientras ofrecía una gama cromática completa, abriendo nuevas vías para la integración en dispositivos móviles y superficies curvas.

¿Cómo funciona la tecnología de tinta electrónica?

La tecnología de tinta electrónica se basa en el principio de la electroforia, un fenómeno físico donde partículas cargadas eléctricamente se mueven a través de un medio líquido bajo la influencia de un campo eléctrico. Este mecanismo permite crear pantallas delgadas y flexibles, similares al papel, que no requieren retroiluminación constante para mantener la imagen, lo que resulta en un bajo consumo de energía. El funcionamiento de estas pantallas depende de una estructura multicapa que incluye cápsulas microscópicas llenas de un gel transparente y partículas de pigmento cargadas.

Estructura de las cápsulas y partículas

Cada píxel en una pantalla de tinta electrónica está compuesto por miles de microcápsulas. Dentro de cada cápsula, hay un gel transparente que contiene dos tipos de partículas: unas cargadas positivamente (generalmente blancas) y otras cargadas negativamente (generalmente negras). Estas partículas están suspendidas en el gel, lo que permite que se muevan libremente cuando se aplica un campo eléctrico. La disposición de estas partículas determina el color que se muestra en cada píxel. Por ejemplo, cuando las partículas blancas se mueven hacia la superficie, el píxel aparece blanco, y cuando las partículas negras se acercan a la superficie, el píxel aparece negro.

Estimulación electromagnética

Para controlar el movimiento de las partículas, se aplica un campo eléctrico a través de electrodos situados en las capas superiores e inferiores de la pantalla. Estos electrodos están conectados a una matriz de píxeles, donde cada píxel puede ser controlado individualmente. Cuando se aplica un voltaje a un píxel, las partículas cargadas se mueven hacia el electrodo con la carga opuesta. Este proceso es rápido y eficiente, permitiendo que la pantalla actualice su imagen con un consumo mínimo de energía. La tecnología de tinta electrónica, desarrollada por E Ink, fundada en 1997 por investigadores del MIT Media Lab, ha evolucionado para incluir paneles flexibles a color, como el primer panel flexible a color desarrollado en 2020 por E Ink y Plastic Logic.

Ventajas y aplicaciones

Una de las principales ventajas de la tinta electrónica es su capacidad para mostrar información de manera clara y legible bajo diferentes condiciones de iluminación, similar al papel impreso. Esto la hace ideal para dispositivos como lectores electrónicos, etiquetas de precios electrónicos y pantallas de bajo consumo en dispositivos móviles. Además, la flexibilidad de las pantallas de tinta electrónica permite su integración en superficies curvas y enrollables, abriendo nuevas posibilidades en el diseño de dispositivos electrónicos. Aunque inicialmente las pantallas de tinta electrónica eran predominantemente en blanco y negro, los avances tecnológicos han permitido la visualización de imágenes en movimiento y colores, como se vio con el primer papel electrónico en color en 2007.

¿Cuáles son las diferencias entre E-Ink y Gyricon?

Principios de funcionamiento distintos

La tecnología E Ink se basa en el uso de microcápsulas que contienen partículas cargadas eléctricamente. Estas partículas, a menudo compuestas por óxido de titanio para el blanco y pigmentos negros para el negro, se mueven en respuesta a un campo eléctrico aplicado a la pantalla. Este movimiento permite que las partículas suban o bajen dentro de la microcápsula, cambiando así el color visible de cada píxel. Esta estructura permite crear pantallas delgadas, similares al papel, que no requieren retroiluminación constante, lo que resulta en un ahorro significativo de energía en comparación con las pantallas de cristal líquido tradicionales.

Por otro lado, Gyricon, desarrollada originalmente por investigadores de Xerox, utiliza un principio mecánico diferente. En lugar de partículas suspendidas en un fluido, Gyricon emplea pequeñas esferas bicolores dentro de microceldas. Cada esfera tiene un lado de un color (generalmente blanco) y otro lado de un color diferente (generalmente negro). Al aplicar un voltaje a los electrodos de la celda, la esfera gira para mostrar el color deseado. Este mecanismo de giro permite que la imagen se mantenga visible incluso cuando la energía se corta, característica compartida con la tinta electrónica basada en partículas.

Comparación técnica

Ambas tecnologías comparten la ventaja del bajo consumo energético y la capacidad de crear pantallas flexibles y delgadas. Sin embargo, presentan diferencias en términos de resolución y complejidad de fabricación. La tecnología E Ink ha logrado alcanzar mayores resoluciones, lo que la hace más adecuada para la visualización de texto nítido y, en versiones más recientes, imágenes en movimiento y colores. El desarrollo de paneles flexibles a color, como el presentado en 2020 por E Ink y Plastic Logic, demuestra la evolución de esta tecnología hacia aplicaciones más diversas.

En contraste, Gyricon tiende a ofrecer una resolución ligeramente menor debido al tamaño de las esferas y la mecánica de su movimiento. Aunque esto puede ser menos crítico para aplicaciones de texto simple, puede afectar la calidad de las imágenes detalladas. Además, la fabricación de las esferas bicolores y su alineación precisa dentro de las microceldas puede presentar desafíos técnicos distintos a los de la suspensión de partículas en E Ink.

La elección entre E Ink y Gyricon depende de las necesidades específicas de la aplicación, como la resolución requerida, el tipo de contenido a visualizar y los costos de fabricación. Ambas tecnologías representan avances significativos en la búsqueda de pantallas que imiten las propiedades del papel impreso, ofreciendo alternativas de bajo consumo para dispositivos electrónicos portátiles y superficies de visualización expansivas.

Ventajas y desventajas técnicas

Las pantallas basadas en tinta electrónica presentan características técnicas distintivas que las diferencian de las tecnologías de visualización convencionales, como las pantallas de cristal líquido (LCD) o las de diodos orgánicos emisores de luz (OLED). El análisis de sus ventajas y desventajas requiere examinar el comportamiento de las partículas cargadas eléctricamente que conforman la imagen, así como las implicaciones energéticas y de resolución que esto conlleva para el usuario final y para la industria de la visualización.

Beneficios técnicos y eficiencia energética

Una de las principales ventajas de la tinta electrónica es su bajo consumo energético. A diferencia de las pantallas tradicionales que requieren una fuente de luz constante para mantener la imagen visible, las pantallas de tinta electrónica no necesitan retroiluminación para funcionar en condiciones de luz ambiental adecuada. Esta característica permite que el dispositivo ahorre energía significativamente, ya que la energía se consume principalmente durante el cambio de imagen, es decir, cuando las partículas cargadas eléctricamente se reorganizan para formar nuevos caracteres o gráficos. Una vez establecida la imagen, la pantalla mantiene la información sin necesidad de energía adicional, lo que resulta en una mayor autonomía de la batería en dispositivos como lectores electrónicos y relojes inteligentes.

Además de la eficiencia energética, la tinta electrónica ofrece beneficios en términos de ergonomía y diseño. Las pantallas son planas, delgadas y flexibles, lo que permite crear dispositivos que se pueden enrollar o doblar sin perder su capacidad de visualización. Esta flexibilidad abre nuevas posibilidades de diseño para dispositivos portátiles, permitiendo que sean más ligeros y cómodos de manejar. La capacidad de crear pantallas tan delgadas como un papel contribuye a una experiencia de lectura más cercana a la del papel impreso, reduciendo la fatiga visual en sesiones prolongadas de lectura.

Resolución y calidad de imagen

En cuanto a la resolución, las pantallas de tinta electrónica han logrado avances significativos. Mientras que las pantallas TFT/LCD tradicionales suelen tener una resolución de alrededor de 70 puntos por pulgada (dpi), las pantallas de tinta electrónica pueden alcanzar resoluciones superiores a 150 dpi. Esta mayor densidad de píxeles permite una representación más nítida del texto y de las imágenes, mejorando la legibilidad y la calidad visual general. Sin embargo, es importante notar que la mayoría de las pantallas de tinta electrónica representan información usualmente en blanco y negro, lo que puede ser una limitación para aplicaciones que requieren una gama de colores amplia y vibrante.

Desventajas y limitaciones técnicas

A pesar de sus ventajas, la tinta electrónica presenta algunas desventajas técnicas que pueden afectar su adopción en ciertos mercados. Uno de los principales inconvenientes es el costo asociado a la implementación del color. Aunque en 2007 apareció el primer papel electrónico en color, y en 2020 se desarrolló el primer panel flexible a color por E Ink y Plastic Logic, la tecnología de color sigue siendo más costosa de producir y mantener en comparación con las pantallas en blanco y negro. Este costo adicional puede traducirse en un precio más elevado para los dispositivos que incorporan esta tecnología, lo que puede ser una barrera para los consumidores más sensibles al precio.

Otra limitación significativa es la velocidad de actualización de la pantalla. Las pantallas de tinta electrónica, al depender del movimiento de partículas cargadas eléctricamente para cambiar la imagen, tienden a tener una velocidad de actualización más lenta en comparación con las pantallas LCD o OLED. Esto puede resultar en un efecto de parpadeo o de "refresco" visible cuando la imagen cambia, lo que puede ser molesto para aplicaciones que requieren una visualización fluida de imágenes en movimiento, como videos o juegos. Aunque desde hace poco estas pantallas permiten visualizar imágenes en movimiento, la experiencia no es tan fluida como en las tecnologías de visualización más tradicionales, lo que limita su uso en aplicaciones que requieren una alta tasa de refresco.

En resumen, mientras que la tinta electrónica ofrece ventajas significativas en términos de eficiencia energética, delgadez, flexibilidad y resolución, también presenta desafíos en cuanto al costo del color y la velocidad de actualización. Estas características determinan su idoneidad para diferentes aplicaciones, siendo particularmente adecuada para dispositivos de lectura y visualización de texto, mientras que puede ser menos adecuada para aplicaciones multimedia que requieren colores vibrantes y una actualización rápida de la imagen.

Aplicaciones y usos actuales

Las aplicaciones comerciales de la tinta electrónica se han consolidado principalmente en el sector de la lectura digital, donde sus características físicas y su eficiencia energética ofrecen ventajas competitivas frente a las pantallas de cristal líquido tradicionales. La capacidad de esta tecnología para crear pantallas planas, delgadas y flexibles ha permitido el desarrollo de dispositivos portátiles que emulan la experiencia de lectura en papel, reduciendo la fatiga visual y facilitando el transporte de bibliotecas enteras en un solo dispositivo. Estas pantallas representan información, usualmente, en blanco y negro, lo que simplifica la arquitectura del panel y contribuye a su bajo consumo energético, ya que no necesitan retroiluminación constante para mantener la imagen visible bajo luz ambiental.

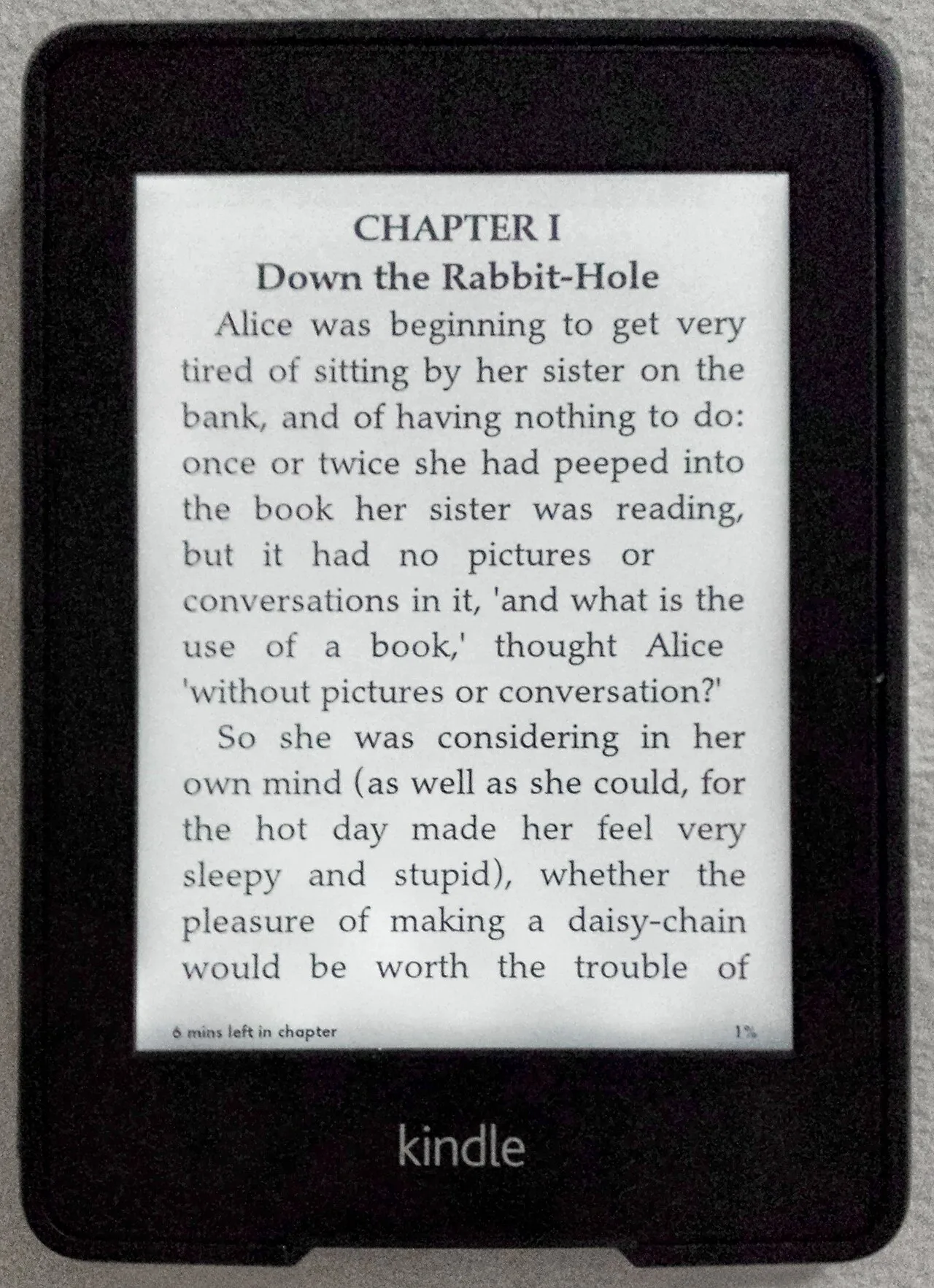

Lectores de libros electrónicos

El mercado de los lectores de libros electrónicos (e-readers) constituye el nicho de adopción más maduro para la tecnología de tinta electrónica. La fundación de E Ink en 1997 por investigadores del MIT Media Lab sentó las bases técnicas que permitieron la comercialización masiva de estos dispositivos. La naturaleza de la pantalla, que solo consume energía al cambiar la imagen y no para mantenerla estática, permite que los lectores puedan funcionar durante semanas con una sola carga de batería, una característica decisiva para los lectores frecuentes. La delgadez de los paneles, tan delgados como un papel, ha permitido diseñar dispositivos ergonómicos que se sientan ligeros en la mano, acercándose a la experiencia táctil del libro impreso.

Expansión a periódicos y revistas

Más allá de los libros, existe un potencial futuro significativo para la aplicación de la tinta electrónica en periódicos y revistas digitales. La capacidad de visualizar imágenes en movimiento, aunque con una tasa de actualización más lenta que las pantallas de cristal líquido, se ha vuelto cada vez más relevante para la prensa diaria. En 2007 apareció el primer papel electrónico en color, lo que abrió la puerta a la inclusión de gráficos, fotografías y publicidad cromática en los periódicos digitales, elementos esenciales para la experiencia de lectura en medios impresos tradicionales. El desarrollo continuo de la tecnología ha buscado mejorar la velocidad de refresco y la paleta de colores para hacer viable la lectura de noticias en formato digital sin sacrificar la comodidad visual.

La colaboración entre empresas especializadas ha sido clave para avanzar en estas aplicaciones. En 2020, E Ink y Plastic Logic desarrollaron el primer panel flexible a color, un hito tecnológico que sugiere la posibilidad de periódicos enrollables o dispositivos con pantallas curvas que mantengan la calidad de imagen a color. Este avance técnico responde a la demanda de medios impresos que buscan reducir costos de producción y distribución mientras ofrecen una experiencia de lectura similar al papel. El apoyo de medios importantes, como el New York Times, ha validado el interés del mercado en integrar esta tecnología en la rutina de lectura diaria, explorando formatos que combinen la inmediatez de la digitalización con la comodidad del papel electrónico.

Las limitaciones actuales, como la necesidad de mejorar la velocidad de actualización para contenido dinámico y la expansión de la gama de colores, siguen siendo áreas de investigación activa. Sin embargo, la trayectoria de la tecnología, desde los inicios en blanco y negro hasta los paneles flexibles a color, indica una evolución constante que podría ampliar el alcance de la tinta electrónica más allá de los lectores de libros, integrándola en la prensa diaria y las revistas especializadas como una alternativa sostenible y cómoda para los lectores.

Impacto ambiental y económico

El desarrollo de la tinta electrónica responde a una convergencia de factores tecnológicos y de sostenibilidad ambiental que buscan reducir la huella ecológica de la visualización de información. Esta tecnología se presenta como una alternativa de bajo consumo energético frente a las pantallas tradicionales de cristal líquido (LCD) y diodos orgánicos (OLED), que requieren una fuente de alimentación constante para mantener la imagen visible. La característica fundamental de las pantallas de tinta electrónica es su capacidad para retener la imagen sin necesidad de energía continua, lo que se traduce en un ahorro energético significativo durante su uso. Esta eficiencia es particularmente relevante en dispositivos de lectura prolongada, donde la dependencia de baterías y fuentes de alimentación externa se minimiza.

Reducción del consumo de papel

Una de las motivaciones ecologistas más citadas detrás de la adopción del papel electrónico es la reducción del volumen de papel utilizado en la industria editorial y periodística. Los datos indican que el ahorro estimado alcanza las 300 toneladas diarias de papel al sustituir los soportes tradicionales por pantallas de tinta electrónica. Este volumen representa una reducción sustancial en la demanda de materia prima forestal, lo que implica una menor presión sobre los bosques y una reducción en los procesos de producción de papel, que son intensivos en el uso de agua y energía. La sustitución del papel por pantallas flexibles y delgadas permite mantener la experiencia de lectura tradicional mientras se optimiza el uso de recursos naturales.

Ciclo de vida del soporte tradicional

El impacto ambiental también se analiza comparando la duración de la información en el soporte físico frente al soporte electrónico. Los periódicos tradicionales tienen un ciclo de vida extremadamente corto, estimado en 24 horas, tras las cuales gran parte de las ediciones impresas terminan en vertederos o procesos de reciclaje que no siempre son eficientes. Esta efímera utilidad contrasta con la capacidad de las pantallas de tinta electrónica para actualizar el contenido sin generar residuos físicos inmediatos. La flexibilidad de estas pantallas, que permite que se puedan enrollar, añade una dimensión adicional de eficiencia en el espacio de almacenamiento y transporte, reduciendo la huella de carbono asociada a la logística de distribución de periódicos y libros impresos.

Consideraciones sobre la fabricación

Aunque el ahorro en el uso final es significativo, el ciclo de vida completo de las pantallas de tinta electrónica incluye la fase de fabricación, que implica el uso de partículas cargadas eléctricamente y materiales específicos desarrollados por empresas como E Ink. La fundación de E Ink en 1997 por investigadores del MIT Media Lab marcó el inicio de una evolución tecnológica que ha llevado al desarrollo de paneles flexibles a color, como el desarrollado en 2020 en colaboración con Plastic Logic. Estos avances tecnológicos buscan mejorar la calidad de la imagen y la durabilidad de las pantallas, lo que influye en la frecuencia de sustitución de los dispositivos y, por ende, en la acumulación de residuos electrónicos. La evaluación ambiental completa debe considerar tanto el ahorro en papel como el impacto de la producción de las pantallas.
