Transformada de Hilbert

Definición y concepto

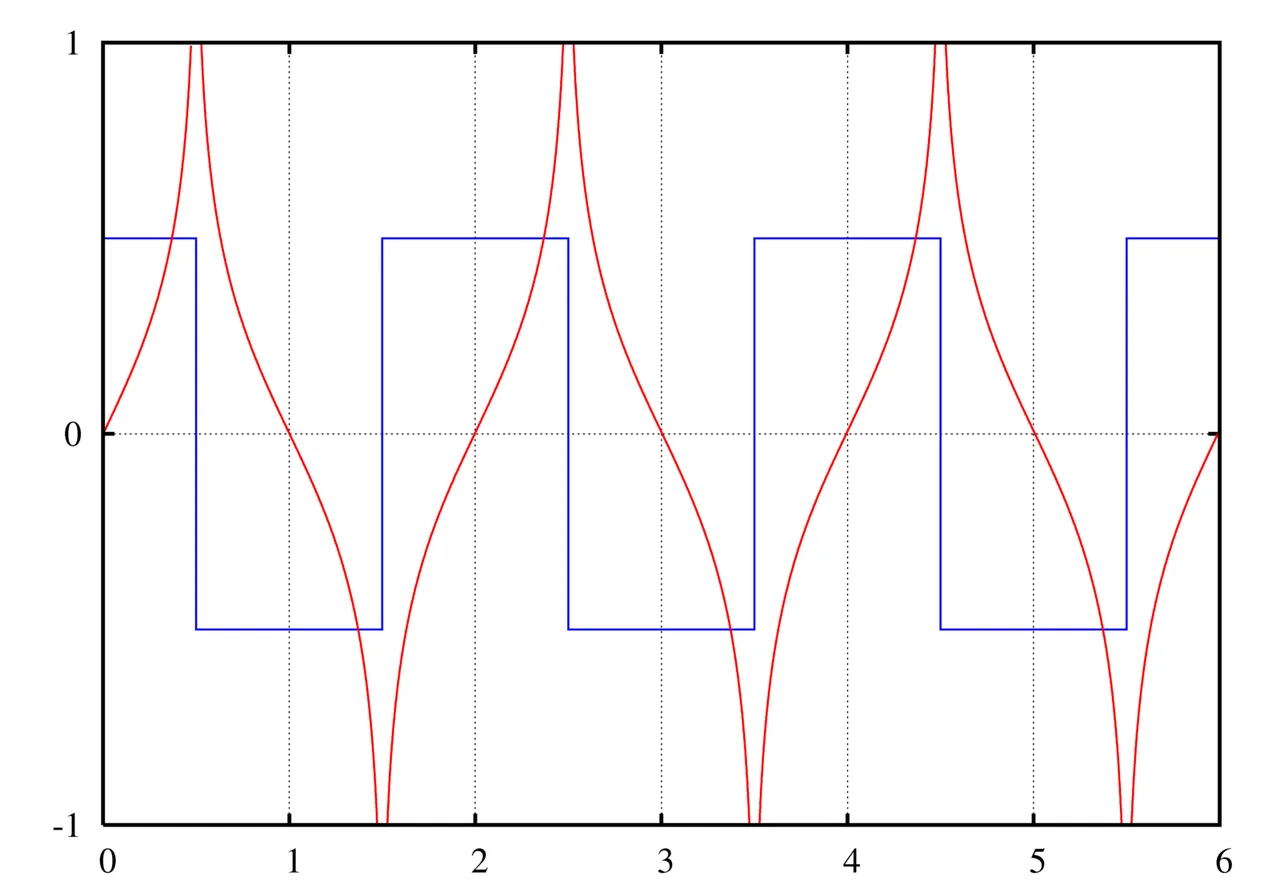

La transformada de Hilbert es un operador matemático fundamental en el análisis de señales y las matemáticas aplicadas, definido como una transformada integral que actúa sobre una función real. Esta transformación se construye mediante la operación de convolución entre la señal de entrada real, denotada como s(t), y la función núcleo t⁻¹. Específicamente, la transformada resulta de la convolución de s(t) con 1/(πt). Esta definición integral establece la relación matemática precisa que permite transformar una señal temporal en su correspondiente componente ortogonal.

Desde la perspectiva del procesamiento de señales, la transformada de Hilbert posee una interpretación física directa como un sistema lineal e invariante en el tiempo (LTI). En este marco conceptual, la señal real s(t) actúa como la entrada del sistema, mientras que la función 1/(πt) constituye la respuesta al impulso característica de dicho sistema. Por consiguiente, la salida del sistema LTI es precisamente la transformada de Hilbert de la señal de entrada. Esta interpretación es crucial para la implementación práctica del operador en filtros digitales y analógicos, donde la respuesta al impulso determina el comportamiento frecuencial del filtro.

La naturaleza de la respuesta al impulso, dada por la función 1/(πt), implica propiedades específicas en el dominio de la frecuencia. Al ser un sistema LTI, la transformación modifica la fase de las componentes espectrales de la señal original sin alterar significativamente su magnitud, dependiendo de la dirección de la frecuencia. Este comportamiento es esencial para la construcción de señales analíticas, donde la señal real original y su transformada de Hilbert se combinan para formar una representación compleja de la señal, facilitando el análisis de la envolvente y la fase instantánea.

Historia y origen del operador

La transformada de Hilbert debe su nombre al destacado matemático alemán David Hilbert, quien introdujo este operador en el año 1905. Este desarrollo surgió en el contexto de la resolución de un caso especial del problema de Riemann-Hilbert, específicamente aplicado a funciones holomórficas. El trabajo de Hilbert estableció las bases fundamentales para entender este operador matemático, que posteriormente se convertiría en una herramienta esencial tanto en el ámbito de las matemáticas puras como en el procesamiento de señales.

El problema de Riemann-Hilbert, para el cual fue diseñado inicialmente este operador, es un problema de valores en la frontera en la teoría de las funciones complejas. En este contexto, la transformada permite relacionar las partes real e imaginaria de una función analítica en el semiplano superior. Esta relación es fundamental para la construcción de señales analíticas a partir de señales reales, un concepto clave en el análisis de señales y sistemas.

La introducción de la transformada de Hilbert por parte de David Hilbert marcó un hito en el análisis matemático. Su aplicación inicial en la resolución del problema de Riemann-Hilbert demostró la utilidad del operador para manejar funciones complejas y sus propiedades de continuidad y diferenciabilidad. Con el tiempo, esta herramienta matemática trascendió su origen en el análisis complejo para convertirse en un pilar en diversas disciplinas científicas y de la ingeniería.

El operador de Hilbert se define como una transformada integral que implica la convolución de una función con la función 1πt. Esta definición integral es la base para comprender sus propiedades, incluyendo su respuesta en frecuencia, que desplaza las fases de las componentes positivas y negativas en 90 grados. Estas características hacen de la transformada de Hilbert una herramienta poderosa para el análisis espectral y la construcción de señales analíticas en el dominio del tiempo y la frecuencia.

¿Cómo se calcula la transformada de Hilbert?

La transformada de Hilbert se define matemáticamente como una transformada integral que opera sobre una función real. Su cálculo se realiza mediante la convolución de la señal de entrada con la función núcleo 1/(πt). Esta operación puede interpretarse como la salida de un sistema lineal e invariante en el tiempo (LTI), donde la señal de entrada es la función original y la respuesta al impulso del sistema es precisamente 1/(πt). Esta interpretación es fundamental en el procesamiento de señales, ya que permite analizar las propiedades de la señal a través de las características del filtro asociado.

Definición integral y manejo de la singularidad

La fórmula que define la transformada de Hilbert implica una integración que presenta una singularidad cuando la variable de integración coincide con el tiempo actual. Específicamente, el denominador de la función núcleo se vuelve cero cuando τ es igual a t. Para manejar esta singularidad de manera rigurosa, la definición se expresa utilizando la integral de Lebesgue, a menudo denotada como una integral en el sentido del valor principal de Cauchy. Esto asegura que la transformada esté bien definida para una amplia clase de funciones utilizadas en ingeniería y matemáticas aplicadas.

Esta definición integral es la base para calcular la transformada de Hilbert de cualquier señal dada. El resultado de esta operación es una nueva señal que, cuando se combina con la señal original, permite construir la señal analítica. Este proceso es esencial para extraer información como la envolvente instantánea y la fase instantánea de la señal, lo que es crucial en diversas aplicaciones de procesamiento de señales y análisis matemático.

Respuesta en frecuencia y propiedades

La respuesta en frecuencia del operador de Hilbert se deriva directamente de la transformada de Fourier de su respuesta al impulso, definida como la función 1/(πt). Esta relación fundamental establece que la transformada actúa como un filtro de fase lineal que modifica las componentes espectrales de la señal de entrada sin alterar significativamente su magnitud, dependiendo del signo de la frecuencia angular ω.

Definición espectral y función de transferencia

Matemáticamente, la función de transferencia en el dominio de la frecuencia, denotada como H(ω), presenta un comportamiento discontinuo en el origen. Para frecuencias positivas (\omega > 0), el valor de la respuesta es −j. Por el contrario, para frecuencias negativas (\omega < 0), la respuesta toma el valor de +j. Esta relación se expresa compactamente mediante la función signo, resultando en la expresión H(ω)=−j⋅sgn(ω).

Esta formulación indica que el operador es esencialmente un desplazador de fase de 90 grados. La naturaleza imaginaria pura de la función de transferencia confirma que la magnitud de la respuesta es unitaria para todo ω=0, lo que significa que todas las componentes de frecuencia se atenúan o amplifican por un factor constante, mientras que su fase se modifica según el signo de ω.

Desplazamiento de fase y componentes espectrales

El efecto físico de esta respuesta en frecuencia es un desplazamiento de fase asimétrico entre las componentes positivas y negativas de la señal. Las componentes de frecuencia positiva experimentan un retraso de fase de 90 grados (o −π/2 radianes), equivalente a una multiplicación por −j.

Este comportamiento es crucial para la construcción de señales analíticas. Al combinar una señal real x(t) con su transformada de Hilbert x^(t), se genera una señal compleja cuya parte real corresponde a la señal original y cuya parte imaginaria representa el desplazamiento de fase de 90 grados. Este proceso permite aislar las frecuencias positivas en el dominio espectral, facilitando el análisis de la envolvente y la fase instantánea de la señal, herramientas fundamentales en el procesamiento de señales y la teoría de sistemas lineales invariantes en el tiempo.

Señal analítica y envolvente compleja

La construcción de la señal analítica representa una de las aplicaciones fundamentales de la transformada de Hilbert en el procesamiento de señales y el análisis matemático. Dada una señal real s(t), su contraparte analítica sa​(t) se define mediante la combinación lineal de la señal original y su transformada de Hilbert s^(t), multiplicada por la unidad imaginaria. Esta relación se expresa mediante la fórmula sa​(t)=s(t)+is^(t). La señal resultante es compleja y contiene información tanto de la magnitud como de la fase instantánea de la señal original.

Propiedades de la señal analítica

La utilidad principal de la señal analítica radica en su capacidad para eliminar la redundancia espectral inherente a las señales reales. Mientras que el espectro de Fourier de una señal real es simétrico respecto a la frecuencia cero, el espectro de la señal analítica es unilateral. Esto significa que las componentes de frecuencia negativa se anulan o se vuelvan despreciables, dependiendo de la definición específica utilizada en el dominio de la frecuencia. Esta propiedad facilita el análisis de modulaciones y la extracción de parámetros instantáneos.

La transformada de Hilbert actúa como un filtro de fase lineal que desplaza las fases de las componentes positivas y negativas en 90 grados. Este desplazamiento de fase es crucial para la construcción correcta de sa​(t). Al aplicar este operador, se asegura que la parte real de la señal analítica coincida con la señal original s(t), mientras que la parte imaginaria proporciona la información complementaria necesaria para definir completamente la señal en el plano complejo.

Envolvente compleja y modulación

En el contexto de señales moduladas con una portadora real, la señal analítica permite describir la envolvente compleja. La envolvente compleja es una representación de baja frecuencia de la señal modulada, lo que simplifica significativamente el análisis y el procesamiento. Se obtiene al desplazar el espectro de la señal analítica hacia el origen de frecuencias, eliminando así la componente de alta frecuencia de la portadora.

Esta representación es especialmente útil en comunicaciones y procesamiento de señales, donde se necesita extraer información de modulación como la frecuencia instantánea y la fase instantánea. La magnitud de la señal analítica proporciona la envolvente de amplitud, mientras que su argumento da la fase total. La derivada de la fase total con respecto al tiempo proporciona la frecuencia instantánea, un parámetro clave en muchas aplicaciones de ingeniería.

La construcción de la señal analítica mediante la transformada de Hilbert es un proceso bien definido y ampliamente utilizado. Su aplicación permite transformar problemas complejos en el dominio del tiempo en problemas más manejables en el dominio de la frecuencia, aprovechando las propiedades de linealidad y la respuesta en frecuencia característica del operador de Hilbert. Esta herramienta matemática sigue siendo fundamental en el análisis de señales no estacionarias y en el desarrollo de algoritmos de procesamiento de señales modernas.

¿Qué es la transformada inversa de Hilbert?

La transformación inversa permite recuperar la señal original a partir de su contraparte transformada, cerrando el ciclo matemático del operador. Este proceso se fundamenta en una propiedad algebraica fundamental de la respuesta en frecuencia del operador de Hilbert. Al analizar el dominio de la frecuencia, se demuestra que aplicar la transformada dos veces consecutivas resulta en una inversión de signo de la señal original.

Propiedad cuadrática del operador

La respuesta en frecuencia del operador de Hilbert, denotada como H(ω), presenta un comportamiento específico que facilita esta recuperación. Para las componentes de frecuencia positivas, la fase se desplaza en 90 grados, mientras que para las negativas el desplazamiento es de -90 grados. Matemáticamente, esto implica que al elevar la respuesta en frecuencia al cuadrado, se obtiene un valor constante de -1 para todas las frecuencias no nulas. Es decir, H²(ω) = -1.

Esta relación algebraica es la clave para entender por qué la transformada de Hilbert actúa como un operador de rotación de fase de 90 grados. Al aplicar el operador una primera vez, se rota la fase en π/2. Al aplicarlo una segunda vez, se rota nuevamente en π/2, acumulando una rotación total de π, lo que equivale a multiplicar la señal por -1 en el dominio del tiempo.

Recuperación de la señal original

Dada una señal real s(t) y su transformada de Hilbert ŝ(t), la recuperación de la señal original se logra mediante la aplicación de la misma transformada sobre ŝ(t), seguida de una inversión de signo. Dado que H{H{s(t)}} = -s(t), para aislar s(t) se debe multiplicar el resultado por -1. Esto conduce a la expresión s(t) = -H{ŝ}(t).

Esta fórmula demuestra que el operador de Hilbert es casi involutivo. La necesidad del signo negativo surge directamente de la propiedad H²(ω) = -1. Por lo tanto, multiplicar por -H(ω) en el dominio de la frecuencia equivale a aplicar la transformada inversa en el dominio del tiempo. Este mecanismo asegura que la información contenida en la señal analítica pueda ser mapeada de vuelta a su representación real original sin pérdida de datos, siempre que se considere la naturaleza lineal y de tiempo invariante del sistema.

La capacidad de invertir la transformación es crucial en el procesamiento de señales, ya que permite pasar de la representación compleja (señal analítica) de vuelta a la señal real medible. Esto valida el uso de la transformada de Hilbert como una herramienta bidireccional para el análisis espectral y la construcción de señales, garantizando que la operación sea reversible y matemáticamente coherente con las definiciones integrales y de convolución establecidas.

Ejercicios resueltos

Cálculo de la transformada de Hilbert para señales elementales

La aplicación práctica de la definición integral permite obtener las transformadas de señales fundamentales utilizadas en el análisis de sistemas lineales e invariantes en el tiempo (LTI). A continuación, se presenta la derivación para la función escalón unitario y la señal cosenoidal.

Ejercicio 1: Función escalón unitario

Considérese la función escalón unitario u(t). La integral resultante es una integral principal de valor en el sentido de Cauchy. El cálculo muestra que la transformada de Hilbert del escalón unitario es la función signo dividida por π, es decir, sgn(t)π. Este resultado es fundamental para analizar la respuesta en frecuencia de sistemas con simetrías específicas.

Ejercicio 2: Señal cosenoidal

Para una señal real x(t)=cos(ω0t), la propiedad de desplazamiento de fase indica que las componentes de frecuencia positiva se desplazan en -90 grados y las negativas en 90 grados. Aplicando la definición de convolución, se obtiene que la transformada de Hilbert es sin(ω0t). Esto verifica que el operador actúa como un filtro de fase de -90 grados para frecuencias positivas.

Tabla de transformadas de señales básicas

Estos ejemplos ilustran cómo la convolución con 1πt genera la señal analítica necesaria para el procesamiento de señales, cumpliendo con la definición introducida por David Hilbert en 1905.
