Velocidad de deformación es una magnitud física fundamental en la mecánica de medios continuos que cuantifica la tasa de cambio temporal de la deformación de un cuerpo material. Este concepto es esencial para describir el comportamiento cinemático de sólidos y fluidos, permitiendo diferenciar entre la evolución de la forma de un cuerpo y su movimiento rígido global.
Se define matemáticamente como la parte simétrica del tensor gradiente de velocidad, lo que la convierte en una medida objetiva de cómo se estira, comprime o distorsiona un elemento de volumen en un instante dado. Su correcta aplicación es crucial en el análisis de flujos viscosos, la plasticidad de metales y la elasticidad no lineal.

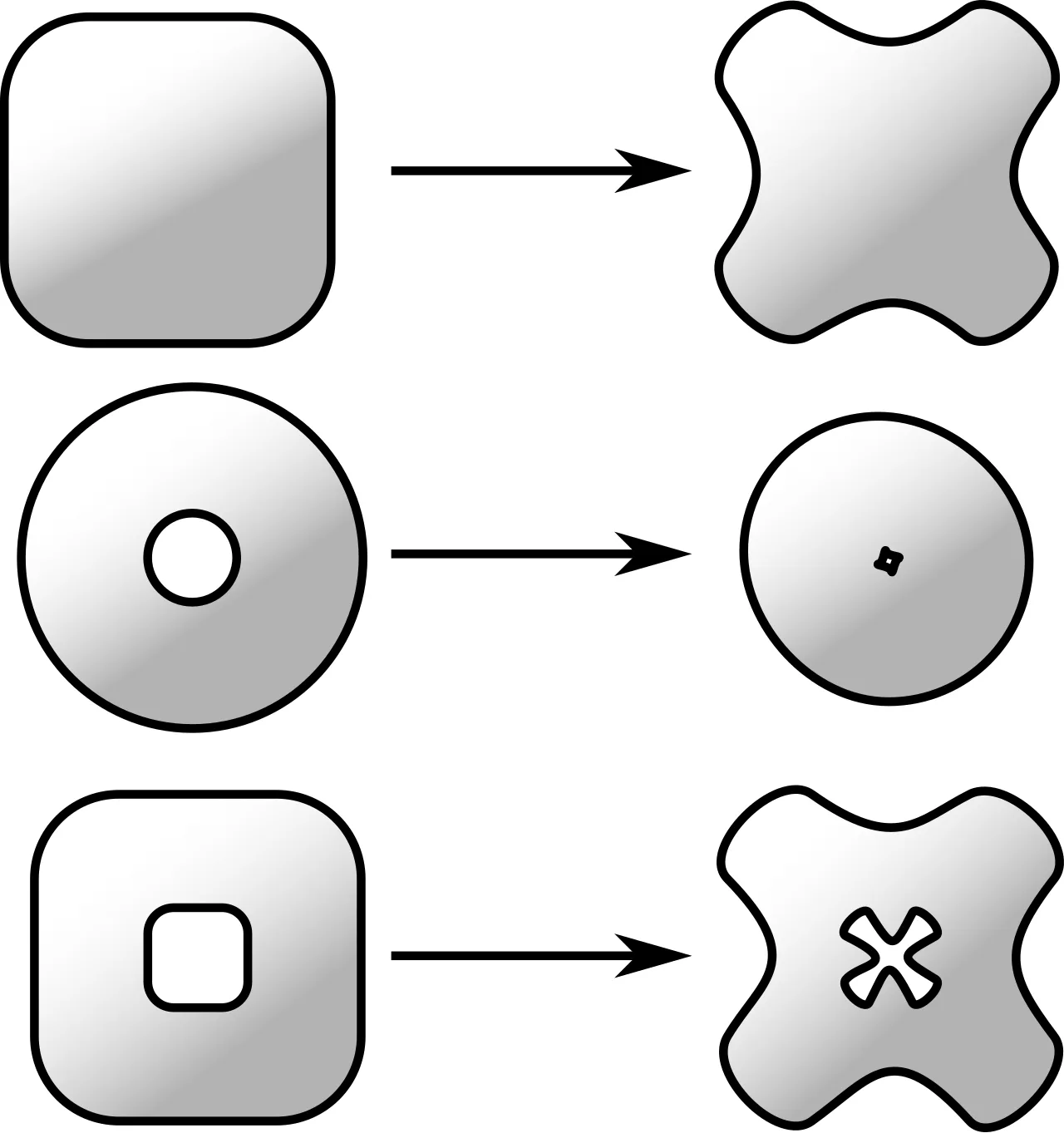

Definición y concepto
La velocidad de deformación constituye una magnitud fundamental dentro de la mecánica de medios continuos, diseñada específicamente para cuantificar la tasa de cambio de la deformación en función del tiempo. Este concepto es esencial para analizar cómo responden los materiales a cargas dinámicas o a flujos de desplazamiento, permitiendo distinguir entre el estado de deformación instantánea y la rapidez con la cual dicha deformación evoluciona. Al centrarse en la variación temporal, esta magnitud ofrece una visión más dinámica del comportamiento mecánico de los cuerpos continuos, complementando las descripciones estáticas tradicionales.
Tratamiento en problemas uniaxiales
En el contexto de problemas uniaxiales, la definición se simplifica significativamente. En estas situaciones, la velocidad de deformación se define simplemente como la derivada temporal de la deformación longitudinal. Esto significa que se analiza cómo cambia la longitud de una línea material a lo largo de un eje específico en función del tiempo. Esta representación escalar es adecuada cuando las variaciones en las otras dos dimensiones son despreciables o cuando se busca una aproximación inicial del comportamiento del material bajo tensión o compresión principal.
Representación tridimensional y tensorial
Para problemas o situaciones tridimensionales, la complejidad aumenta y requiere una representación más robusta. En estos casos, la velocidad de deformación se representa por un tensor de segundo rango. Este tensor captura las componentes de la tasa de cambio de deformación en todas las direcciones espaciales, incluyendo las interacciones entre ejes. La naturaleza tensorial permite describir con precisión cómo se distorsiona un elemento de volumen del medio continuo en el espacio tridimensional, considerando tanto las extensiones como las cizalladuras simultáneas.
Relación con el campo de velocidades
Existe una conexión directa entre la velocidad de deformación y el campo de velocidades de desplazamiento. En el caso unidimensional, la velocidad de deformación coincide con el gradiente del campo de velocidades de desplazamiento. Esta relación subraya que la tasa de cambio de la forma del cuerpo está intrínsecamente ligada a cómo se mueven sus puntos materiales en el tiempo, estableciendo un puente fundamental entre la cinemática del movimiento y la evolución de la deformación en el medio continuo.
¿Cómo se calcula la velocidad de deformación en el caso unidimensional?
Definición matemática en el caso unidimensional
En el análisis de medios continuos, la velocidad de deformación representa la tasa a la cual cambia la configuración geométrica de un cuerpo con el transcurso del tiempo. Para el caso específico de problemas uniaxiales, como es el caso de una barra recta o un prisma mecánico sometido a carga longitudinal, esta magnitud se define estrictamente como la derivada temporal de la deformación longitudinal. Esta definición simplifica el análisis tridimensional completo, permitiendo enfocar la atención en la evolución temporal de la elongación o compresión a lo largo de un eje principal.
Relación con el campo de desplazamiento
La formulación matemática de la velocidad de deformación unidimensional se deriva directamente del campo de desplazamiento. Sea U(X,t) el campo de desplazamiento en función de la coordenada espacial X y el tiempo t. La deformación uniaxial ε se define como la derivada espacial del desplazamiento, es decir, ∂U/∂X. Por consiguiente, la velocidad de deformación ε̇ se obtiene al aplicar la derivada temporal a esta expresión. Matemáticamente, esto se expresa como la derivada parcial de segundo orden del campo de desplazamiento respecto al tiempo y a la posición.
Este enfoque permite vincular directamente la cinemática del cuerpo con su estado de deformación instantánea. La operación matemática implica considerar cómo varía la separación entre dos puntos materiales adyacentes a medida que avanza el tiempo, lo cual es fundamental para entender el comportamiento viscoso o viscoelástico de los materiales en mecánica de sólidos.
Conexión con el campo de velocidades
Un aspecto fundamental en la mecánica de medios continuos es la relación entre la velocidad de deformación y el campo de velocidades de desplazamiento. El campo de velocidades v(X,t) se define como la derivada temporal del campo de desplazamiento U(X,t). Esto significa que la tasa de cambio de la deformación es igual a la variación espacial de la velocidad de los puntos del cuerpo a lo largo del eje de la barra.
Esta igualdad entre la derivada temporal de la deformación y el gradiente espacial de la velocidad es una propiedad clave que simplifica el análisis cinemático. Permite interpretar la velocidad de deformación como una medida de cómo se estira o comprime la distancia entre partículas vecinas debido a las diferencias en sus velocidades instantáneas. Esta relación es válida siempre que se considere el régimen de pequeñas deformaciones, donde las no linealidades geométricas son despreciables en comparación con el cambio temporal de la configuración.
Tensor velocidad de deformación en tres dimensiones
En el estudio de la mecánica de medios continuos, tanto para sólidos como para fluidos, la descripción completa del estado de deformación requiere un enfoque tridimensional. A diferencia de los problemas uniaxiales, donde la velocidad de deformación se define simplemente como la derivada temporal de la deformación longitudinal, las situaciones tridimensionales exigen una representación más compleja. Esta estructura matemática permite capturar las variaciones de la forma y el volumen del elemento de material en todas las direcciones espaciales simultáneamente.
Tensor gradiente de velocidad
Para definir este tensor, se parte del campo de velocidades de desplazamiento del medio continuo. Se considera el gradiente espacial de este campo de velocidades. Este gradiente es un tensor que contiene información tanto sobre la rotación del elemento de material como sobre su cambio de forma. El tensor gradiente de velocidad se obtiene al derivar las componentes de la velocidad respecto a las coordenadas espaciales.
Matemáticamente, si se denota el campo de velocidades como un vector, su gradiente forma una matriz donde cada elemento representa la tasa de cambio de una componente de la velocidad en dirección de una coordenada espacial. Este tensor general contiene términos que describen cómo se mueven los puntos vecinos entre sí.
Parte simétrica y definición del tensor velocidad de deformación
El tensor gradiente de velocidad puede descomponerse en dos partes fundamentales: una parte simétrica y una parte antisimétrica. La parte simétrica de este tensor es precisamente lo que se define como el tensor velocidad de deformación. Esta parte simétrica describe exclusivamente el cambio de forma del elemento de material, es decir, la deformación pura, independientemente de la rotación rígida que pueda estar experimentando.
La parte antisimétrica, por su parte, está asociada a la rotación angular del elemento. Al aislar la parte simétrica, se obtiene una medida clara de cómo se estira o se comprime el medio en diferentes direcciones. Esto es crucial para entender el comportamiento de los materiales bajo carga, ya que la deformación afecta directamente a las tensiones internas.
Las ecuaciones matemáticas involucradas establecen que el tensor velocidad de deformación es igual a la suma del tensor gradiente de velocidad y su transpuesta, todo dividido por dos. Esta operación asegura la simetría del resultado. Así, cada componente del tensor velocidad de deformación representa la tasa de cambio de la deformación en una dirección específica o la tasa de cambio angular entre dos direcciones perpendiculares.
Esta definición tensorial es fundamental en la formulación constitutiva de los materiales. Permite relacionar las tasas de deformación con las tasas de tensión, lo cual es esencial en el análisis de fluencia, viscosidad y elasticidad en medios continuos. La representación mediante un tensor de segundo rango garantiza que las leyes físicas sean independientes del sistema de coordenadas elegido, proporcionando una descripción objetiva y completa del estado de deformación en tres dimensiones.
Relación con los tensores de deformación
La relación entre la velocidad de deformación y los tensores de deformación es fundamental en la mecánica de medios continuos, ya que permite conectar el estado cinemático instantáneo con la evolución histórica de la configuración del cuerpo. Es crucial distinguir entre la tasa de cambio material de un tensor de deformación y el tensor de velocidad de deformación propiamente dicho, dado que estos no siempre coinciden debido a los efectos de transporte y rotación.
Tensor de Green-Lagrange
El tensor de deformación de Green-Lagrange, a menudo denotado como E, se define en la configuración de referencia. Su derivada temporal material, dE/dt, no es idéntica al tensor de velocidad de deformación D en general. La relación exacta implica el gradiente de deformación y el tensor de rotación. En términos generales, la tasa de cambio de E depende de cómo se estira y gira el elemento de volumen respecto a la red de referencia. Para problemas pequeños, esta distinción puede volverse menos evidente, pero en grandes deformaciones, la diferencia es significativa para la precisión del modelo constitutivo.
Tensor de Almansi
De manera análoga, el tensor de deformación de Almansi, denotado como e, se define en la configuración actual. Su derivada temporal también guarda una relación compleja con el tensor de velocidad de deformación D. A diferencia del caso de Green-Lagrange, las relaciones para Almansi involucran el gradiente de velocidades en la configuración actual. La simetría entre ambas formulaciones es evidente al invertir el sentido del mapeo de configuración, pero las expresiones matemáticas difieren en la ubicación de los operadores de gradiente y los tensores de rotación.
| Tipo de Tensor | Relación con Velocidad de Deformación |
|---|---|
| Green-Lagrange (E) | La derivada temporal dE/dt se relaciona con D a través del gradiente de deformación y la rotación de referencia. No es igual a D salvo en casos específicos de alineación. |
| Almansi (e) | La derivada temporal de/dt se relaciona con D mediante el gradiente de velocidades en la configuración actual. La relación es dual a la de Green-Lagrange. |
Estas relaciones son esenciales para formular leyes constitutivas objetivas, asegurando que la respuesta del material sea independiente del movimiento rígido del cuerpo. La elección entre usar la tasa de cambio de Green-Lagrange o de Almansi depende de la conveniencia de la configuración de referencia elegida para el problema específico.
¿Qué papel juegan las coordenadas curvilíneas?
Las coordenadas curvilíneas son fundamentales para describir la velocidad de deformación en configuraciones materiales y espaciales complejas, permitiendo generalizar el concepto más allá de la simple derivada temporal uniaxial. En este marco, el análisis se basa en el uso de derivadas covariantes y el tensor métrico, herramientas esenciales de la geometría diferencial aplicada a la mecánica de medios continuos.
Derivadas covariantes y tensor métrico
Para problemas tridimensionales, la velocidad de deformación se representa mediante un tensor de segundo rango. En un sistema de coordenadas curvilíneas generales, la definición rigurosa de este tensor requiere considerar cómo cambian las bases vectoriales a lo largo del campo de velocidades de desplazamiento. El tensor métrico juega un papel crucial al definir las distancias y ángulos en el medio continuo, tanto en la configuración de referencia como en la configuración actual.
Las derivadas covariantes permiten expresar las variaciones del campo de velocidades teniendo en cuenta la curvatura del espacio o de la superficie del cuerpo. Esto asegura que el tensor velocidad de deformación sea un objeto geométrico intrínseco, independiente de la elección específica de las coordenadas, siempre que se mantenga la consistencia en la aplicación del tensor métrico correspondiente a cada configuración.
Cálculo del tensor velocidad de deformación
El cálculo del tensor velocidad de deformación en coordenadas curvilíneas implica la aplicación del operador de derivada covariante al campo de velocidades. Este proceso genera componentes que reflejan el cambio de forma del elemento de volumen del medio continuo respecto al tiempo. La expresión resultante integra las contribuciones de las variaciones locales de velocidad y la geometría del espacio curvo definido por las coordenadas elegidas.
Esta formulación general es necesaria cuando la simetría del problema o la complejidad de la frontera del cuerpo sugiere el uso de coordenadas cilíndricas, esféricas o elípticas, entre otras. El tensor resultante captura la tasa de cambio de la deformación, manteniendo la coherencia con la definición básica de magnitud que mide el cambio de deformación respecto al tiempo.
Reducción a coordenadas euclídeas
Cuando se utilizan coordenadas euclídeas cartesianas, la expresión del tensor velocidad de deformación se simplifica significativamente. En este caso particular, las derivadas covariantes se reducen a las derivadas parciales ordinarias y el tensor métrico se convierte en la matriz identidad. Como resultado, el tensor de segundo rango se expresa mediante la suma simétrica del gradiente del campo de velocidades, recuperando la forma estándar conocida en la mecánica clásica de medios continuos.
Ejercicios resueltos
Ejemplo 1: Velocidad de deformación uniaxial a partir del campo de desplazamiento
Se considera un problema uniaxial donde el campo de desplazamiento u(x,t) está definido como u(x,t)=αxt2, siendo α una constante con unidades adecuadas. El objetivo es calcular la velocidad de deformación en el punto x0 en el instante t0.
Primero, determinamos la deformación longitudinal ε. Para problemas uniaxiales, la deformación es la derivada espacial del campo de desplazamiento respecto a la coordenada x:
ε = ∂ u ∂ x = ∂ ( α x t 2 ) ∂ x = α t 2Dado que ε depende solo de t en este caso específico:
. ε = ∂ ε ∂ t = ∂ ( α t 2 ) ∂ t = 2 α tEjemplo 2: Tensor velocidad de deformación tridimensional
Se proporciona un campo de velocidades tridimensional v=(v1,v2,v3) definido por:
v 1 = k x 2, v 2 = 0, v 3 = 0donde k es una constante. El tensor velocidad de deformación D se calcula como la parte simétrica del gradiente del campo de velocidades ∇v:
D i j = 1 2 ( ∂ v i ∂ x j + ∂ v j ∂ x i )Calculamos las componentes del gradiente ∇v:
- ∂x1∂v1=0, ∂x2∂v1=k, ∂x3∂v1=0
- ∂x1∂v2=0, ∂x2∂v2=0, ∂x3∂v2=0
- ∂x1∂v3=0, ∂x2∂v3=0, ∂x3∂v3=0
Aplicando la fórmula de simetría para obtener el tensor de segundo rango D:
D = [ 0 k 2 0 k 2 0 0 0 0 0 ]Este resultado ilustra cómo la velocidad de deformación captura el cambio de forma en el medio continuo, diferenciándose de la rotación pura al ser un tensor simétrico.
Aplicaciones en ingeniería
La velocidad de deformación constituye un parámetro fundamental en la mecánica de medios continuos, sirviendo como puente conceptual entre el campo cinemático de velocidades y la evolución temporal del estado de deformación de un cuerpo. Su aplicación es transversal a diversas ramas de la ingeniería, siendo especialmente crítica en el análisis de sólidos deformables y en la dinámica de fluidos, donde la relación entre el movimiento y la distorsión geométrica determina el comportamiento mecánico del material bajo carga.
En la mecánica de sólidos deformables
En el estudio de los sólidos, la velocidad de deformación permite caracterizar cómo se distribuyen las tensiones internas a medida que el cuerpo se mueve. Para problemas uniaxiales, simplificados frecuentemente en ingeniería estructural básica, esta magnitud se reduce a la derivada temporal de la deformación longitudinal. Esta simplificación resulta útil para analizar barras bajo tracción o compresión dinámica, donde la tasa a la cual cambia la longitud del elemento respecto al tiempo determina la respuesta inercial y el amortiguamiento viscoso del material.
En situaciones tridimensionales más complejas, como las encontradas en el diseño de piezas mecánicas sometidas a carga cíclica o en la geotecnia, la velocidad de deformación se representa mediante un tensor de segundo rango. Este tensor captura las tasas de cambio de las componentes de deformación en las tres direcciones espaciales, permitiendo a los ingenieros predecir fenómenos como la fatiga del material, la fluencia (creep) y la localización de bandas de deslizamiento. La precisión en el cálculo de este tensor es esencial para garantizar la integridad estructural en aplicaciones de alta precisión.
En la mecánica de fluidos
En la dinámica de fluidos, la velocidad de deformación juega un papel análogo pero con implicaciones distintas. Aquí, el tensor de velocidad de deformación está directamente relacionado con las tensiones viscosas que actúan dentro del fluido. La coincidencia con el gradiente del campo de velocidades de desplazamiento en casos unidimensionales facilita el análisis de flujos simples, como el flujo entre placas paralelas. Sin embargo, en flujos tridimensionales complejos, la descomposición del gradiente de velocidades en una parte simétrica (el tensor de velocidad de deformación) y una parte antisimétrica (el tensor de rotación) es crucial para entender la disipación de energía y la formación de vórtices.
Importancia en el análisis de movimiento
La capacidad de cuantificar el cambio de deformación respecto al tiempo permite a los ingenieros realizar análisis dinámicos precisos. Esto es vital en el diseño de estructuras que deben soportar cargas transitorias, como puentes sometidos al paso de vehículos, turbinas en movimiento o estructuras edilificas bajo acción sísmica. Al integrar la velocidad de deformación en las ecuaciones constitutivas del material, se puede predecir cómo responderá el sistema a variaciones rápidas de carga, optimizando así el diseño para maximizar la eficiencia y la seguridad operativa sin depender exclusivamente de factores de seguridad empíricos.
Preguntas frecuentes
¿Cuál es la diferencia entre velocidad de deformación y velocidad de desplazamiento?
La velocidad de desplazamiento describe cómo cambia la posición de las partículas del cuerpo con el tiempo, mientras que la velocidad de deformación mide específicamente la tasa a la que cambia la forma o el tamaño relativo de esas partículas, independientemente del movimiento de traslación o rotación pura.
¿Por qué se utiliza la parte simétrica del tensor gradiente de velocidad?
Se utiliza la parte simétrica porque la parte antisimétrica del tensor gradiente de velocidad corresponde a la velocidad de rotación angular (vorticidad). Al tomar la simetría, se elimina el efecto de la rotación rígida, aislando únicamente la tasa de cambio de la longitud y los ángulos entre las líneas materiales.
¿Cómo se relaciona la velocidad de deformación con el tensor de deformación de Green-Lagrange?
La velocidad de deformación está relacionada con la derivada temporal del tensor de deformación de Green-Lagrange a través de la regla de transporte material. En el caso de pequeñas deformaciones, la velocidad de deformación es aproximadamente igual a la derivada temporal del tensor de deformación de ingeniería.
¿Es la velocidad de deformación un tensor objetivo?
Sí, la velocidad de deformación es un tensor objetivo (o invariante bajo cambios de marco de referencia), lo que significa que su valor no depende del sistema de coordenadas inercial elegido para observar el movimiento, siempre que se defina correctamente como la parte simétrica del gradiente de velocidad.
¿Qué papel juegan las coordenadas curvilíneas en el cálculo de la velocidad de deformación?
Las coordenadas curvilíneas permiten expresar el tensor de velocidad de deformación en sistemas de coordenadas adaptados a la geometría del cuerpo (como cilíndricas o esféricas), lo que simplifica los cálculos al utilizar las derivadas covariantes y los vectores base locales para describir la tasa de cambio de la métrica del espacio.
Resumen
La velocidad de deformación es una medida cinemática clave que describe la tasa de cambio de la forma de un cuerpo en la mecánica de medios continuos. Se define como la parte simétrica del tensor gradiente de velocidad, lo que permite separar los efectos de la deformación pura de los de la rotación rígida.
Este tensor es fundamental en la modelización de fluidos newtonianos y no newtonianos, así como en el análisis de sólidos bajo cargas dinámicas. Su cálculo puede realizarse en coordenadas cartesianas o curvilíneas, dependiendo de la complejidad geométrica del problema, y está estrechamente relacionado con otros tensores de deformación a través de derivadas temporales y operaciones de transporte material.
