El ciclo de Carnot es un modelo termodinámico ideal que establece el límite máximo de eficiencia que puede alcanzar cualquier máquina térmica operando entre dos reservorios de temperatura constante. Este concepto fundamental, propuesto por Sadi Carnot, describe una sucesión de cuatro procesos reversibles que permiten convertir el calor en trabajo mecánico con la mayor eficiencia posible, sirviendo como punto de referencia esencial para evaluar el rendimiento de los motores reales y las refrigeradoras.
La importancia del ciclo de Carnot radica en su papel como pilar de la segunda ley de la termodinámica. Al demostrar que ninguna máquina térmica puede ser más eficiente que una máquina de Carnot operando entre las mismas temperaturas, este modelo proporciona una base teórica rigurosa para el análisis energético. Su estudio permite comprender las limitaciones inherentes a la conversión de energía y es fundamental en disciplinas que van desde la ingeniería mecánica hasta la física estadística.
Definición y concepto
El ciclo de Carnot es un modelo teórico fundamental en la termodinámica clásica, diseñado para describir el funcionamiento ideal de una máquina térmica. Se define como un proceso cíclico compuesto por cuatro transformaciones reversibles: dos isotermas y dos adiabáticas. Este ciclo representa el límite máximo de eficiencia que cualquier motor térmico puede alcanzar al operar entre dos reservorios de temperatura constante. La definición se basa en la absorción de una cantidad de calor Q1 desde una fuente a mayor temperatura T1 y la cesión de una cantidad de calor Q2 hacia una fuente a menor temperatura T2, generando así un trabajo neto sobre el entorno.
Máquina térmica de Carnot

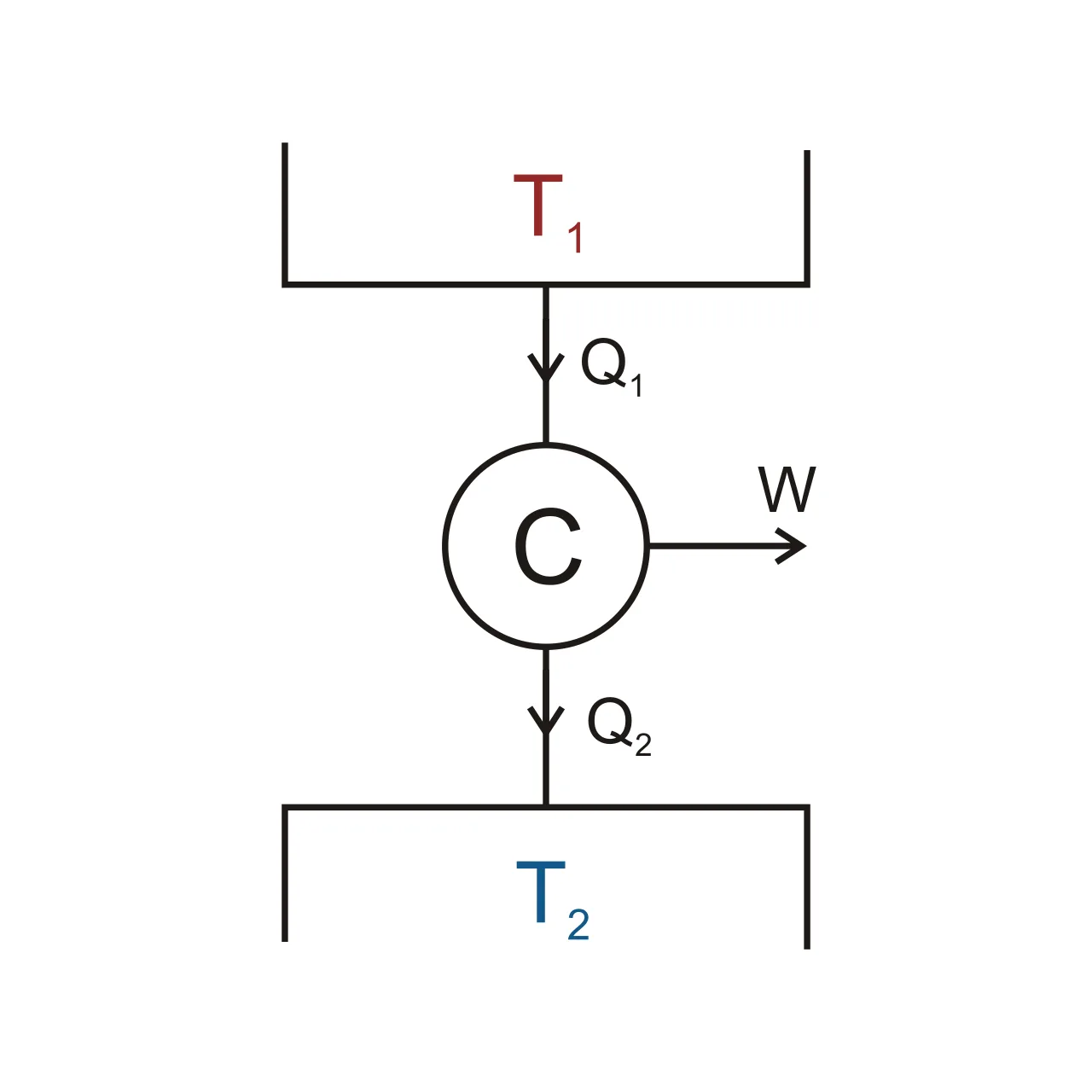

Cuando el ciclo se recorre en sentido horario en un diagrama presión-volumen, el sistema funciona como una máquina térmica o motor de Carnot. En esta configuración, el objetivo principal es convertir el calor absorbido en trabajo mecánico. La máquina opera entre dos focos térmicos: una fuente caliente y una fuente fría. La reversibilidad de los procesos implica que no hay pérdidas por fricción ni gradientes de temperatura finitos durante el intercambio de calor, lo que permite alcanzar la máxima eficiencia teórica posible para esas temperaturas específicas.
Máquina frigorífica y bomba de calor
Si el ciclo se invierte y se recorre en sentido antihorario, el dispositivo actúa como una máquina frigorífica o una bomba de calor. En este caso, se requiere un trabajo externo para transferir calor desde la fuente más fría hacia la fuente más caliente. Una máquina frigorífica tiene como fin mantener la fuente fría a una temperatura baja, extrayendo calor de ella. Por otro lado, una bomba de calor busca calentar la fuente caliente, entregándole el calor extraído de la fuente fría más el trabajo suministrado. Ambos dispositivos operan bajo los mismos principios termodinámicos del ciclo de Carnot, pero con objetivos de transferencia de calor opuestos al del motor térmico.
Historia y contexto científico
El desarrollo de la termodinámica como ciencia rigurosa encuentra uno de sus puntos de inflexión fundamentales en las investigaciones de Sadi Carnot. En 1824, este ingeniero francés publicó la obra titulada 'Réflexions sur la puissance motrice du feu', un tratado que sentó las bases conceptuales para comprender cómo el calor se transforma en trabajo útil. Esta publicación es reconocida históricamente como el origen formal del ciclo de Carnot, un modelo teórico que busca definir los límites máximos de eficiencia de las máquinas térmicas.
La contribución de Sadi Carnot
Sadi Carnot propuso un enfoque abstracto para analizar el rendimiento de las máquinas, independizándose de las características específicas del fluido de trabajo. Su análisis se centró en un ciclo ideal compuesto por dos procesos isotermos y dos procesos adiabáticos reversibles. Esta estructura permitió establecer que el rendimiento de la máquina depende exclusivamente de las temperaturas de las fuentes de calor, y no del mecanismo interno de la máquina. Esta conclusión fue revolucionaria, ya que introdujo la idea de que existe un límite superior ineludible para la conversión de calor en trabajo.
Relación con la segunda ley de la termodinámica
La importancia de las reflexiones de Carnot trasciende su época, ya que su trabajo fue fundamental para la posterior formulación de la segunda ley de la termodinámica. Aunque la ley se formalizó completamente en décadas posteriores, el ciclo de Carnot proporcionó el marco lógico necesario para entender la dirección de los procesos termodinámicos y el concepto de entropía. El teorema derivado de su estudio establece que ninguna máquina térmica operando entre dos fuentes de temperatura puede tener un mayor rendimiento que una máquina de Carnot funcionando entre las mismas fuentes. Este principio es una piedra angular en la ingeniería térmica y la física estadística.
El legado de la obra de 1824 radica en su capacidad para simplificar la complejidad de las máquinas reales hacia un modelo idealizado. Al definir el rendimiento máximo posible mediante la relación de temperaturas, Carnot ofreció una métrica universal para evaluar la eficiencia energética. Este enfoque teórico continúa siendo esencial en la educación universitaria y en la investigación científica para comparar el desempeño de ciclos reales con el estándar ideal establecido hace más de dos siglos.
¿Cuáles son las etapas del ciclo de Carnot?
El ciclo de Carnot se compone de cuatro procesos reversibles que forman un ciclo cerrado en el diagrama de presión-volumen. Estos procesos permiten a la máquina térmica absorber calor de una fuente caliente, convertir parte de ese calor en trabajo y ceder el resto a una fuente fría, devolviendo el fluido de trabajo a su estado inicial. La secuencia específica garantiza que el ciclo sea el más eficiente posible entre dos temperaturas dadas.Expansión isoterma
En la primera etapa, el sistema entra en contacto con la fuente de mayor temperatura T1. El fluido de trabajo se expande a temperatura constante, absorbiendo una cantidad de calor Q1. Durante este proceso, la energía interna del sistema permanece constante en el caso de un gas ideal, por lo que todo el calor absorbido se convierte en trabajo realizado por el sistema sobre el entorno. La entropía del sistema aumenta debido a la entrada de calor a temperatura constante.
Expansión adiabática
Posteriormente, el sistema se aísla térmicamente de las fuentes externas. El fluido continúa expandiéndose, lo que provoca una disminución de su temperatura desde T1 hasta T2. Al no haber intercambio de calor con el entorno (proceso adiabático), todo el trabajo realizado por el sistema proviene de la disminución de su energía interna. La entropía del sistema se mantiene constante durante esta expansión reversible.
Compresión isoterma
En la tercera etapa, el sistema se pone en contacto con la fuente de menor temperatura T2. El fluido es comprimido a temperatura constante, cediendo una cantidad de calor Q2 a la fuente fría. El trabajo realizado sobre el sistema se disipa en forma de calor. La energía interna permanece constante (para un gas ideal) y la entropía del sistema disminuye, volviendo a su valor inicial si el ciclo es completo.
Compresión adiabática
Finalmente, el sistema se vuelve a aislar térmicamente. El fluido se comprime hasta que su temperatura regresa a T1 y el sistema alcanza su estado inicial de presión y volumen. Este proceso requiere trabajo sobre el sistema, el cual aumenta la energía interna del fluido. Al ser adiabático y reversible, la entropía permanece constante, cerrando así el ciclo termodinámico.
| Proceso | Calor (Q) | Trabajo (W) | Cambio de Energía Interna (ΔU) | Cambio de Entropía (ΔS) |
|---|---|---|---|---|
| Expansión isoterma | Q₁ > 0 | W > 0 | 0 (gas ideal) | ΔS > 0 |
| Expansión adiabática | 0 | W > 0 | ΔU < 0 | ΔS = 0 |
| Compresión isoterma | Q₂ < 0 | W < 0 | 0 (gas ideal) | ΔS < 0 |
| Compresión adiabática | 0 | W < 0 | ΔU > 0 | ΔS = 0 |
La combinación de estos cuatro procesos asegura que el rendimiento de la máquina dependa exclusivamente de las temperaturas de las fuentes, según la relación η = 1 - T₂/T₁. Ninguna otra máquina operando entre las mismas dos temperaturas puede superar este rendimiento teórico, lo que establece el límite superior de eficiencia para todas las máquinas térmicas.
Cálculo del trabajo y la eficiencia
El análisis energético del ciclo de Carnot se fundamenta en la aplicación rigurosa de la primera ley de la termodinámica. Esta ley establece que el trabajo neto realizado por el sistema durante un ciclo completo es igual a la diferencia entre el calor absorbido de la fuente caliente y el calor cedido a la fuente fría. Matemáticamente, esto se expresa como la resta entre las cantidades de calor intercambiadas en los procesos isotermos. El trabajo útil obtenido es, por tanto, la energía térmica no devuelta al entorno.
Derivación del rendimiento termodinámico
La eficiencia o rendimiento térmico se define como la relación entre el trabajo neto producido y el calor total absorbido de la fuente de mayor temperatura. Al sustituir la expresión del trabajo neto en esta definición, se obtiene una fórmula que depende únicamente de los intercambios de calor. Este cociente revela la proporción de energía térmica convertida en trabajo mecánico.
Para simplificar esta expresión, se utiliza el concepto de entropía. En un ciclo reversible como el de Carnot, el cambio total de entropía del sistema es nulo. Esto implica que el cociente entre el calor intercambiado y la temperatura absoluta es constante para los procesos isotermos. La igualdad de estos cocientes permite sustituir las cantidades de calor por las temperaturas absolutas de las fuentes.
La sustitución conduce a la fórmula fundamental del rendimiento de Carnot. Esta ecuación demuestra que la eficiencia máxima depende exclusivamente de las temperaturas absolutas de la fuente caliente y la fuente fría. No depende del fluido de trabajo ni de la magnitud de los calores intercambiados, sino únicamente de la diferencia relativa entre ambas temperaturas.
Esta relación matemática confirma el segundo teorema de Carnot. Ninguna máquina térmica operando entre dos fuentes dadas puede superar el rendimiento de la máquina de Carnot. Además, todas las máquinas de Carnot operando entre las mismas temperaturas tienen el mismo rendimiento, independientemente de su diseño o el fluido utilizado.
El análisis muestra que para aumentar la eficiencia, es necesario elevar la temperatura de la fuente caliente o reducir la temperatura de la fuente fría. Sin embargo, en la práctica, estas temperaturas están limitadas por las propiedades del fluido y las condiciones del entorno. La fórmula proporciona una meta teórica inalcanzable pero fundamental para la optimización de las máquinas térmicas reales.
Teoremas de Carnot y segunda ley
Enunciado de los teoremas de Carnot
Los teoremas de Carnot establecen los límites fundamentales de la eficiencia de las máquinas térmicas operando entre dos fuentes de temperatura constante. Esto implica que el ciclo de Carnot representa el límite superior teórico de eficiencia para cualquier proceso de conversión de calor en trabajo.
El segundo teorema establece que todas las máquinas térmicas reversibles que operan entre las mismas dos fuentes de temperatura tienen exactamente el mismo rendimiento. Este resultado es independiente de la naturaleza del fluido de trabajo o de los detalles específicos del ciclo, siempre que los procesos sean reversibles.
Demostración lógica
La demostración del primer teorema se basa en un argumento por reducción al absurdo. Supongamos que existe una máquina A con un rendimiento mayor que una máquina de Carnot B operando entre las mismas temperaturas. Al acoplar ambas máquinas, donde A actúa como motor y B como máquina inversa (refrigerador o bomba de calor), se obtendría un sistema compuesto que extrae calor de la fuente fría y lo entrega a la fuente caliente sin realizar trabajo neto sobre el exterior, o bien produce trabajo neto mientras solo intercambia calor con una única fuente. Esta última situación contradice directamente la segunda ley de la termodinámica, específicamente la formulación de Kelvin-Planck, que establece que es imposible construir una máquina cíclica cuyo único efecto sea extraer calor de una fuente y convertirlo enteramente en trabajo.
Para el segundo teorema, si dos máquinas reversibles tuvieran rendimientos diferentes, la de mayor rendimiento podría impulsar a la de menor rendimiento en sentido inverso, creando nuevamente una contradicción con la segunda ley. Por lo tanto, su rendimiento debe ser idéntico.
Relación con la segunda ley de la termodinámica
La segunda ley de la termodinámica proporciona el fundamento físico para estos teoremas. Mientras que la primera ley establece la conservación de la energía, la segunda ley introduce la dirección de los procesos termodinámicos y la calidad de la energía. El rendimiento máximo dado por η = 1 - T2/T1 demuestra que es imposible convertir todo el calor absorbido en trabajo útil, ya que una parte debe ser cedido a la fuente fría. Este límite fundamental explica por qué las máquinas térmicas reales, afectadas por irreversibilidades como la fricción y la transferencia de calor con diferencia finita de temperatura, siempre presentan un rendimiento inferior al ciclo ideal de Carnot.
¿Por qué los ciclos reales son menos eficientes?
Los ciclos termodinámicos reales nunca alcanzan la eficiencia teórica del ciclo de Carnot debido a la presencia de irreversibilidades inherentes a los procesos físicos y mecánicos. Mientras que el modelo de Carnot asume una reversibilidad perfecta, donde el sistema puede volver a su estado inicial sin dejar rastro en el entorno, la realidad física está dominada por factores disipativos que generan entropía. Estas desviaciones hacen que el rendimiento real sea siempre inferior al límite superior definido por las temperaturas de las fuentes térmicas.
Fuentes principales de irreversibilidad
El rozamiento mecánico es una de las causas más evidentes de pérdida de eficiencia. En una máquina térmica real, el movimiento del pistón, el giro de las turbinas y el flujo de fluidos generan fricción, que transforma parte del trabajo útil en calor disipado. Este calor a menudo se pierde hacia el entorno o vuelve a la fuente fría, reduciendo el trabajo neto obtenido. A diferencia del ciclo ideal, donde los procesos adiabáticos son perfectamente aislados, el aislamiento térmico en la práctica es siempre imperfecto. Esto provoca fugas de calor a través de las paredes del cilindro o de las tuberías, haciendo que la transferencia de energía no sea exclusivamente entre las dos fuentes definidas.
Además, las transferencias de calor isotérmas requieren que la diferencia de temperatura entre la fuente y el fluido de trabajo sea infinitesimal para mantener la reversibilidad. Sin embargo, para que el flujo de calor ocurra en un tiempo finito, se necesitan gradientes de temperatura significativos. Estos gradientes introducen una irreversibilidad termodinámica, ya que el calor fluye de un cuerpo a otro con una diferencia finita de temperatura, aumentando la entropía total del sistema. Los tiempos de relajación también juegan un papel crucial; en el ciclo de Carnot, los cambios de estado son cuasiestáticos, ocurriendo lentamente para mantener el equilibrio. En la práctica, las máquinas deben operar a ritmos más rápidos para aumentar la potencia, lo que introduce inercia y desviaciones del equilibrio termodinámico, aumentando las pérdidas por compresión y expansión no ideales.
Comparación con el modelo ideal
La comparación entre el modelo ideal y la realidad física subraya la utilidad del ciclo de Carnot como una referencia límite. Mientras que la fórmula de rendimiento de Carnot depende exclusivamente de las temperaturas absolutas de las fuentes, el rendimiento de una máquina real depende de la calidad del aislamiento, la precisión de la ingeniería mecánica y la velocidad de operación. Las irreversibilidades mencionadas significan que ninguna máquina térmica puede superar el rendimiento de una máquina de Carnot operando entre las mismas dos fuentes, pero también que ninguna puede igualarlo completamente. Esta brecha entre la teoría y la práctica es fundamental para la ingeniería termodinámica, donde el objetivo es minimizar las fuentes de irreversibilidad para acercarse lo más posible al límite teórico sin sacrificar la potencia de salida.
Ejercicios resueltos
El análisis del ciclo de Carnot se consolida mediante la aplicación directa de sus principios teóricos a casos prácticos. A continuación, se presentan ejercicios resueltos que ilustran el cálculo del rendimiento térmico y el trabajo neto producido, utilizando las relaciones fundamentales establecidas por la termodinámica clásica.
Ejercicio 1: Cálculo del rendimiento térmico
Se considera una máquina térmica ideal que opera entre dos fuentes de temperatura constantes. La fuente caliente se mantiene a una temperatura absoluta de T1=500K y la fuente fría a T2=300K. El objetivo es determinar el rendimiento máximo teórico de esta máquina.
Según la ley establecida por Sadi Carnot, el rendimiento η depende exclusivamente de estas temperaturas y se calcula mediante la fórmula:
η=1-T2T1Sustituyendo los valores dados:
η=1-300500=1-0.6=0.4El rendimiento de la máquina es del 40 %. Esto significa que, en condiciones ideales de reversibilidad, el 40 % del calor absorbido se convierte en trabajo útil.
Ejercicio 2: Determinación del trabajo neto
En un segundo caso hipotético, una máquina de Carnot absorbe una cantidad de calor Q1=1000J de la fuente caliente a T1=400K y cede calor a una fuente fría a T2=300K. Se solicita calcular el trabajo neto W realizado por el sistema.
Primero, se calcula el rendimiento térmico:
η=1-300400=1-0.75=0.25El rendimiento es del 25 %. Por definición, el rendimiento es la relación entre el trabajo neto y el calor absorbido:
η=WQ1Despejando el trabajo W:
W=η⋅Q1=0.25⋅1000J=250JEl trabajo neto producido por el ciclo es de 250 julios.
Ejercicio 3: Relación entre calores intercambiados
Se analiza un ciclo donde la máquina absorbe Q1=800J a T1=600K y cede calor a T2=400K. Se pide hallar el calor cedido Q2.
Para un ciclo reversible, la relación entre los calores es proporcional a la relación de las temperaturas absolutas:
Q2Q1=T2T1 Q2800=400600Resolviendo para Q2:
Q2=800⋅400600=800⋅23≈533.33JEl calor cedido a la fuente fría es aproximadamente 533.33 julios. Estos ejercicios demuestran la aplicación directa de los teoremas de Carnot para predecir el comportamiento energético de máquinas térmicas ideales.
Preguntas frecuentes
¿Qué es el ciclo de Carnot y por qué es importante?
El ciclo de Carnot es un ciclo termodinámico ideal compuesto por cuatro procesos reversibles: dos isoterma y dos adiabáticos. Es importante porque establece el límite superior teórico de eficiencia para cualquier máquina térmica que opere entre dos fuentes de calor a temperaturas fijas, sirviendo como estándar para comparar el rendimiento de los motores reales.
¿Cuáles son las cuatro etapas del ciclo de Carnot?
Las cuatro etapas son: 1) Expansión isotérmica (el sistema absorbe calor a temperatura constante alta); 2) Expansión adiabática (el sistema se expande sin intercambio de calor, bajando su temperatura); 3) Compresión isotérmica (el sistema cede calor a temperatura constante baja); y 4) Compresión adiabática (el sistema se comprime sin intercambio de calor, subiendo su temperatura inicial).
¿Cómo se calcula la eficiencia de una máquina de Carnot?
La eficiencia térmica de una máquina de Carnot se calcula utilizando las temperaturas absolutas de las fuentes caliente y fría. La fórmula es η = 1 - (T_fría / T_caliente), donde T_fría y T_caliente deben expresarse en la escala absoluta (generalmente en Kelvin). Esta eficiencia depende exclusivamente de las temperaturas de los reservorios y no del fluido de trabajo.
¿Por qué los motores reales son menos eficientes que el ciclo de Carnot?
Los motores reales son menos eficientes debido a la irreversibilidad de los procesos. Factores como la fricción mecánica, la conducción de calor a través de diferencias finitas de temperatura, la mezcla de fluidos y las pérdidas por radiación hacen que el trabajo real obtenido sea menor que el trabajo máximo teórico predicho por el ciclo de Carnot.
¿Qué establece el teorema de Carnot?
El teorema de Carnot establece dos principios fundamentales: primero, que ninguna máquina térmica operando entre dos fuentes de calor dadas puede ser más eficiente que una máquina de Carnot operando entre las mismas fuentes; y segundo, que todas las máquinas de Carnot operando entre las mismas dos temperaturas tienen la misma eficiencia, independientemente del fluido de trabajo utilizado.
Resumen
El ciclo de Carnot representa un modelo termodinámico ideal compuesto por dos expansiones y dos compresiones, dos de ellas isotérmicas y las otras dos adiabáticas. Este ciclo establece el límite máximo de eficiencia posible para cualquier máquina térmica que opere entre dos reservorios de temperatura constante, una eficiencia que depende únicamente de las temperaturas absolutas de dichas fuentes.
La comprensión del ciclo de Carnot es fundamental para la segunda ley de la termodinámica, ya que introduce el concepto de reversibilidad y establece que los procesos reales son inherentemente menos eficientes debido a las irreversibilidades como la fricción y la transferencia de calor finita. Este modelo sigue siendo una herramienta esencial en la ingeniería y la física para evaluar y optimizar el rendimiento de los sistemas de conversión de energía.
