Definición y concepto
La energía termosolar de concentración, conocida internacionalmente como CSP (Concentrated Solar Power), es una tecnología de energía solar térmica que utiliza sistemas ópticos, como espejos o lentes, para concentrar una gran cantidad de luz solar sobre una superficie receptora reducida. Este proceso de concentración es fundamental para elevar la temperatura del fluido de trabajo, generando calor de alta calidad termodinámica. A diferencia de otras formas de aprovechamiento solar, la CSP no convierte directamente los fotones en electrones, sino que transforma la radiación en energía térmica, la cual posteriormente impulsa un ciclo termodinámico convencional.
Diferenciación tecnológica
Es crucial distinguir la CSP de la energía solar fotovoltaica (PV) y de la fotovoltaica de concentración (CPV). Mientras que la fotovoltaica convierte la luz directamente en electricidad mediante el efecto fotovoltaico en celdas semiconductadoras, la CSP genera electricidad a través de un proceso térmico intermedio. Por su parte, la CPV combina ambos conceptos al utilizar lentes o espejos para concentrar la luz sobre celdas solares de alta eficiencia, manteniendo la conversión directa luz-electricidad. La CSP, en cambio, depende de un motor térmico, usualmente una turbina de vapor conectada a un generador eléctrico, lo que la hace análoga a las centrales térmicas convencionales, pero con el sol como fuente primaria de calor.
Principio de conversión
El principio básico de operación de la CSP se basa en la conversión secuencial de energía. La luz solar concentrada calienta un medio (aceite térmico, sales fundidas o vapor) en el receptor. Este calor genera trabajo mecánico al expandir un fluido en un motor térmico, que a su vez mueve un generador eléctrico. Este mecanismo permite integrar sistemas de almacenamiento térmico, una ventaja clave frente a la fotovoltaica pura, ya que el calor almacenado puede mantener la generación eléctrica incluso cuando la radiación solar es intermitente o ha disminuido.
Historia y evolución tecnológica
Los orígenes de la energía solar de concentración (CSP) se remontan a la antigua Grecia, donde la leyenda atribuye a Arquímedes el uso de espejos para concentrar la luz solar y encender las naves fenicias, aunque su aplicación práctica sistemática comenzó en el siglo XIX. En 1866, el ingeniero francés Augustin Mouchot realizó experimentos pioneros, demostrando que el calor concentrado podía impulsar una máquina de vapor, sentando las bases termodinámicas de la tecnología.
Primeras centrales y el siglo XX
El desarrollo industrial tomó fuerza a principios del siglo XX. En 1913, el ingeniero estadounidense Frank Shuman construyó una de las primeras plantas de CSP en Mezquita, Egipto, utilizando colectores cilíndrico-parabólicos para bombear agua del Nilo. Esta instalación demostró la viabilidad técnica de la tecnología en regiones de alta irradiación. Paralelamente, en Italia, Giovanni Francia desarrolló el concepto del disco de Stirling, integrando un receptor en el punto focal de un espejo parabólico para impulsar un motor térmico, una configuración que sigue siendo relevante hoy.
La era moderna y las primeras plantas piloto
Tras una etapa de estancamiento, la crisis energética de los años 70 impulsó nuevas inversiones. En 1981, se puso en marcha Solar One en California, una planta piloto tipo torre central que validó la tecnología de receptores en altura. Este éxito condujo al desarrollo de las primeras plantas comerciales a gran escala: el sistema SEGS (Solar Electric Generating Systems), iniciado en 1984. Estas instalaciones utilizaron la tecnología cilíndrico-parabólica para generar electricidad mediante turbinas de vapor, consolidando el modelo de conversión térmica en electricidad que caracteriza a la CSP moderna. La evolución desde estos primeros proyectos ha permitido optimizar la eficiencia termodinámica y la integración en la red eléctrica.
¿Cuáles son las tecnologías de concentración solar?
La energía solar de concentración (CSP) se materializa a través de cuatro tecnologías principales, cada una con características técnicas y aplicaciones específicas. Estas soluciones tecnológicas permiten convertir la radiación solar directa en calor de alta temperatura, optimizando la eficiencia termodinámica según el recurso disponible y la escala del proyecto.
Planta cilíndrico-parabólica
Esta es la tecnología más madura y extendida comercialmente. Utiliza reflectores con forma de cilindro parabólico que concentran la luz solar en un tubo receptor situado en la línea focal. Un fluido térmico, generalmente aceite sintético o sales fundidas, circula por el tubo y se calienta para generar vapor que impulsa una turbina. Su configuración lineal permite un seguimiento solar de un eje.

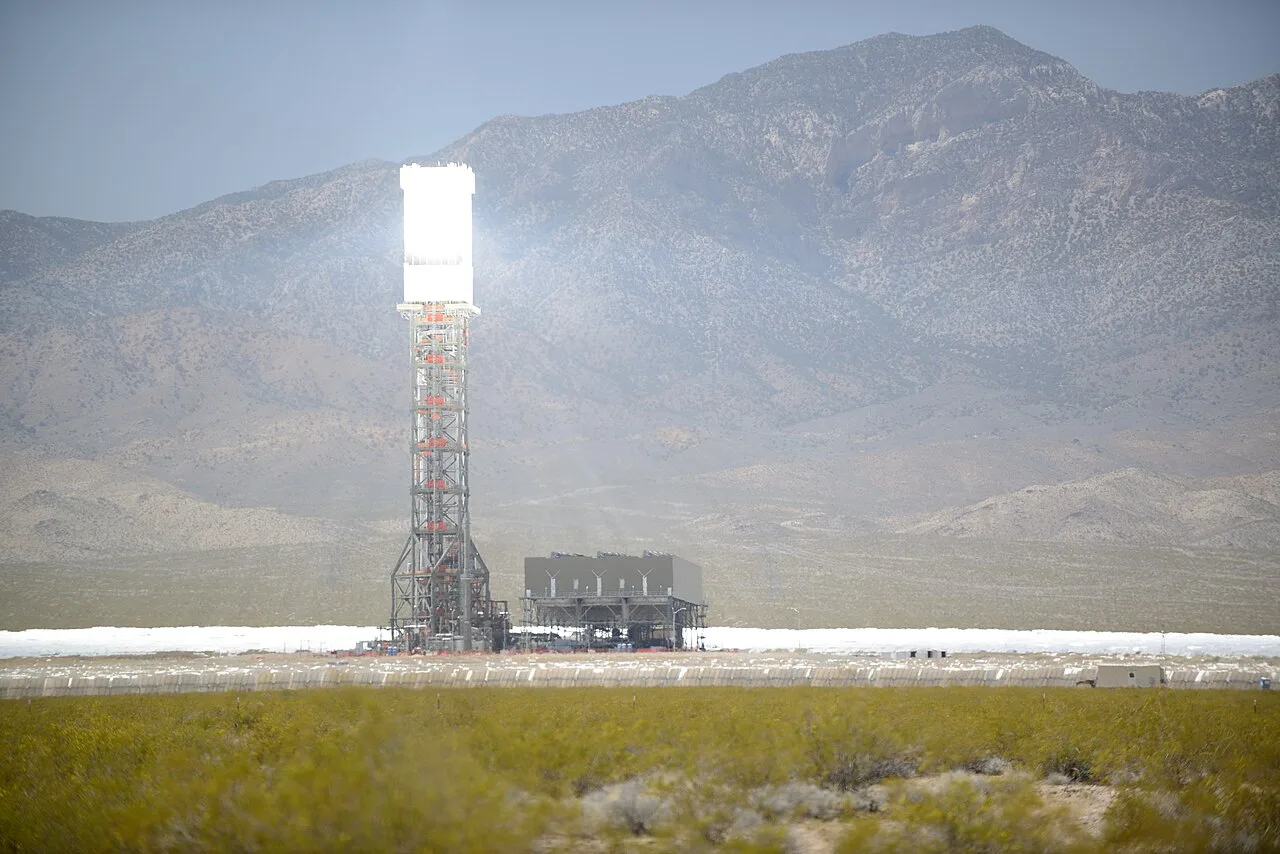

Planta de torre central
En este diseño, un campo extenso de espejos planos, llamados heliostatos, sigue el movimiento del sol y refleja la luz hacia un receptor central ubicado en la cima de una torre. La concentración de energía en un punto único permite alcanzar temperaturas muy elevadas, superiores a las de las plantas cilíndrico-parabólicas, lo que favorece la eficiencia del ciclo termodinámico y el almacenamiento térmico mediante sales fundidas.
Disco de Stirling
Esta tecnología combina un reflector parabólico de gran tamaño con un motor térmico de Stirling ubicado en el foco. El disco sigue el sol en dos ejes para mantener la luz concentrada en el receptor. El motor Stirling convierte directamente el calor en movimiento mecánico, que acciona un generador eléctrico. Aunque ofrece una alta eficiencia termodinámica, su implementación a gran escala ha enfrentado desafíos de integración en la red eléctrica.
Reflector de Fresnel lineal
Los sistemas de Fresnel utilizan filas de espejos planos o ligeramente curvados que reflejan la luz hacia tubos receptores fijos situados a cierta altura. Al ser los espejos casi planos, su costo de fabricación e instalación es menor comparado con las curvas parabólicas. Sin embargo, al tener un receptor fijo, la sombra y el bloqueo entre filas pueden reducir ligeramente la eficiencia óptica en comparación con otras tecnologías.
| Tecnología | Principio de funcionamiento | Temperatura típica | Ejemplos notables |
|---|---|---|---|
| Cilíndrico-parabólico | Reflectores curvos concentran luz en tubo focal | 300–400 °C | Planta de Andasol (España) |
| Torre central | Heliostatos reflejan luz hacia receptor en torre | 400–550 °C | Planta de Gemasolar (España) |
| Disco de Stirling | Reflector parabólico con motor térmico en el foco | 350–450 °C | Planta de Stirling (EE. UU.) |
| Fresnel lineal | Espejos planos reflejan luz hacia receptor fijo | 200–350 °C | Planta de ElectraBaja (España) |
Principios termodinámicos y eficiencia
La conversión de energía en los sistemas de concentración solar (CSP) se rige por principios termodinámicos fundamentales que determinan la relación entre la radiación incidente y el trabajo eléctrico útil. El proceso implica una cadena de conversiones: la luz solar se concentra térmicamente, se transfiere a un fluido portador y, finalmente, impulsa un ciclo de potencia, típicamente una turbina de vapor conectada a un generador. La eficiencia global del sistema depende críticamente de la temperatura del receptor y de las pérdidas térmicas inherentes a cada tecnología de captación.
Eficiencia termodinámica y ciclo de Carnot
La eficiencia máxima teórica de cualquier motor térmico en los sistemas CSP está limitada por la eficiencia de Carnot, que depende directamente de la temperatura absoluta del foco caliente (el receptor) y del foco frío (el ambiente o condensador). A mayor temperatura de operación del fluido térmico, mayor es la eficiencia termodinámica del ciclo, lo que permite obtener más trabajo mecánico por unidad de calor absorbido. Sin embargo, aumentar la temperatura del receptor también incrementa las pérdidas por radiación y convección, lo que exige un equilibrio óptimo entre la ganancia térmica y las pérdidas superficiales.
La eficiencia solar-a-trabajo integra la eficiencia óptica de los espejos o lentes, la eficiencia térmica del receptor y la eficiencia mecánica de la turbina. En tecnologías como la torre central, donde se alcanzan temperaturas más elevadas, la eficiencia de Carnot mejora significativamente en comparación con los sistemas cilíndrico-parabólicos, aunque estos últimos presentan menores pérdidas ópticas por su geometría más simple. La optimización de la temperatura del receptor busca maximizar la relación entre el calor neto absorbido y el trabajo eléctrico generado, considerando las propiedades del fluido térmico y los materiales del receptor.
| Parámetro termodinámico | Descripción técnica |
|---|---|
| Eficiencia de Carnot | Límite teórico máximo de conversión de calor en trabajo, basado en las temperaturas del foco caliente y frío. |
| Eficiencia del receptor | Relación entre el calor absorbido por el fluido térmico y la radiación solar concentrada incidente sobre la superficie del receptor. |
| Temperatura óptima | Punto de equilibrio que maximiza la eficiencia neta del sistema, considerando las ganancias térmicas y las pérdidas por radiación y convección. |
| Ciclo de potencia | Proceso termodinámico (usualmente ciclo Rankine) que convierte el calor del fluido en trabajo mecánico mediante una turbina de vapor. |
Situación del mercado y costos
El mercado de la energía solar de concentración (CSP) experimentó un crecimiento significativo a partir de 2007, impulsado por la necesidad de almacenamiento térmico y la competencia directa con la energía solar fotovoltaica. Sin embargo, la rápida reducción de costos en la tecnología fotovoltaica ha ejercido presión sobre la expansión de la CSP, modificando las estrategias de inversión global.
Capacidad instalada y liderazgo regional
España se consolidó como un líder mundial en la adopción de esta tecnología. En 2016, el país alcanzó una capacidad instalada de 2362 MW, lo que representaba una porción considerable de la capacidad mundial en ese momento. Esta posición de liderazgo reflejaba políticas de apoyo específicas y condiciones geográficas favorables, aunque el mercado global ha visto cómo la fotovoltaica supera a la CSP en términos de capacidad agregada debido a su menor costo inicial.
| Indicador | Dato | Año de referencia |
|---|---|---|
| Capacidad CSP en España | 2362 MW | 2016 |
| Tecnologías principales | Cilíndrico-parabólico, Torre central, Disco Stirling, Reflector Fresnel | General |
Costos de construcción y generación
Los costos de la energía solar de concentración se miden en dólares estadounidenses por kilovatio-hora (US$/kWh). Aunque los costos han disminuido con la maduración de tecnologías como los colectores cilíndrico-parabólicos y las torres centrales, la CSP generalmente presenta un costo nivelado de la energía (LCOE) más alto que la fotovoltaica pura. Esta diferencia de costos ha influido en las decisiones de inversores importantes, como Google, que han evaluado la viabilidad de la CSP frente a otras fuentes renovables. La competencia con la fotovoltaica sigue siendo un factor determinante en la expansión del mercado, ya que los inversores buscan optimizar la relación entre la inversión inicial y la generación eléctrica a largo plazo.
Marco regulatorio y políticas de incentivo
El desarrollo de la energía solar de concentración (CSP) ha estado históricamente atado a marcos regulatorios específicos que han buscado reducir la incertidumbre de inversión frente a la competencia de otras fuentes renovables. Las políticas de incentivo han variado significativamente entre regiones, adaptándose a las condiciones de mercado locales y a los objetivos de capacidad instalada.
Políticas de tarifa de alimentación en España
En España, el marco normativo fue determinante para consolidar al país como líder mundial en la tecnología. El Real Decreto 661/2007 estableció un régimen de tarifas de alimentación (feed-in tariffs) que ofrecía una estabilidad de precio a largo plazo para los inversores. Este decreto diferenciaba las tarifas según el tipo de tecnología CSP empleada, reconociendo las diferencias en la madurez tecnológica y los costos de nivelación de la energía (LCOE) entre los sistemas de cilindro-parabólico, torre central y disco Stirling.
Posteriormente, el Real Decreto 1578/2008 ajustó y refinó estas tarifas, introduciendo mecanismos de corrección para evitar sobrecostes en el mercado eléctrico. Estos marcos legales permitieron alcanzar los 2362 MW de capacidad instalada reportados en 2016, demostrando la eficacia de las tarifas fijas para impulsar el despliegue inicial de la tecnología termosolar en Europa.
Esquemas de certificados de generación en Australia
En contraste con el modelo europeo de tarifas fijas, Australia ha utilizado esquemas basados en certificados de generación para incentivar la CSP. Este mecanismo permite a los generadores vender energía eléctrica y certificados de energía renovable por separado, ofreciendo flexibilidad de mercado. Los certificados funcionan como un subsidio directo por unidad de energía producida, lo que resulta atractivo en mercados eléctricos más competitivos y con mayor penetración de la energía solar fotovoltaica.
La elección entre tarifas de alimentación y certificados de generación refleja las distintas estrategias nacionales para integrar la CSP. Mientras que España priorizó la estabilidad para madurar la tecnología, Australia buscó la eficiencia de mercado. Estas políticas han sido cruciales para que la CSP mantenga su nicho, especialmente por su capacidad de almacenamiento térmico, a pesar de que el mercado global ha sido ampliamente superado por la energía solar fotovoltaica en términos de costo y volumen de despliegue.
Proyecciones futuras y proyectos a gran escala
El desarrollo futuro de la energía solar termoeléctrica se centra en su capacidad para ofrecer flexibilidad a la red eléctrica mediante el almacenamiento térmico, diferenciándose así de la fotovoltaica convencional. Las proyecciones indican un crecimiento sostenido hasta 2050, impulsado por la necesidad de integrar fuentes renovables variables y reducir la dependencia de los combustibles fósiles en regiones de alta irradiación.
Proyectos estratégicos y regiones clave
El norte de África y Oriente Medio destacan como zonas de alto potencial debido a su alta densidad de radiación solar directa normalizada. Iniciativas como Desertec buscan explotar este recurso para generar electricidad tanto para consumo local como para la exportación hacia Europa a través de interconexiones de corriente continua de alta tensión. Este enfoque regionaliza la producción energética, aprovechando la geografía del desierto para instalar grandes campos de espejos.
Otros proyectos emblemáticos incluyen Helios, que integra tecnología de torre central con almacenamiento en sales fundidas para garantizar la generación durante las horas pico nocturnas, y Ordos, ubicado en la cuenca homónima en China, que combina la tecnología de plato Stirling con la minería local para optimizar el uso del suelo y el calor residual. Estos casos demuestran la versatilidad tecnológica del sector.
Reducción de costos y almacenamiento
La competitividad económica de la energía solar de concentración depende de la reducción continua de los costos nivelados de la energía. Las expectativas señalan que la maduración de la cadena de suministro y las economías de escala en la fabricación de espejos y receptores permitirán cerrar la brecha con la fotovoltaica. El almacenamiento térmico juega un papel crucial en esta ecuación, ya que permite desacoplar la generación de la irradiación solar, aumentando el factor de carga y el valor de la electricidad entregada a la red.
Ejercicios resueltos
Ejercicio 1: Cálculo de la eficiencia termodinámica de una planta de torre central
Se desea determinar la eficiencia termodinámica máxima (eficiencia de Carnot) de una planta de energía solar de concentración (CSP) tipo torre central. Para este cálculo, se asume que el fluido de trabajo alcanza una temperatura de 550 °C en el receptor de la torre, mientras que el ambiente, que actúa como la fuente fría, se mantiene a una temperatura constante de 25 °C. La eficiencia de Carnot representa el límite teórico superior del rendimiento de cualquier motor térmico operando entre dos temperaturas dadas.
La fórmula para calcular la eficiencia de Carnot es:
η = 1 - T c T cDonde Tc es la temperatura de la fuente fría y Tc es la temperatura de la fuente caliente. Es fundamental convertir las temperaturas de grados Celsius a la escala absoluta Kelvin (K) antes de realizar el cálculo, sumando 273,15 a cada valor.
Primero, se convierten las temperaturas:
- Temperatura de la fuente caliente (Tc): 550 °C + 273,15 = 823,15 K.
- Temperatura de la fuente fría (Tc): 25 °C + 273,15 = 298,15 K.
A continuación, se sustituyen estos valores en la fórmula:
η = 1 - 298,15 823,15 = 1 - 0,362 = 0,638La eficiencia termodinámica máxima teórica para esta configuración es del 63,8 %. Este resultado indica que, bajo condiciones ideales sin pérdidas adicionales, el 63,8 % del calor capturado por los espejos de la torre se convierte en trabajo mecánico útil antes de impulsar el generador eléctrico.
Ejercicio 2: Análisis de la eficiencia en tecnología cilíndrico-parabólico
En este segundo ejercicio, se analiza una instalación de tecnología cilíndrico-parabólico, una de las tecnologías principales junto con la torre central, el disco Stirling y el reflector Fresnel. Se busca calcular la eficiencia máxima teórica si el aceite térmico en el colector alcanza una temperatura de 395 °C y la temperatura ambiente es de 30 °C.
Se aplica nuevamente la fórmula de la eficiencia de Carnot:
η = 1 - T c T cSe realizan las conversiones a la escala Kelvin:
- Temperatura de la fuente caliente (Tc): 395 °C + 273,15 = 668,15 K.
- Temperatura de la fuente fría (Tc): 30 °C + 273,15 = 303,15 K.
Se sustituyen los valores en la ecuación:
η = 1 - 303,15 668,15 = 1 - 0,454 = 0,546La eficiencia máxima teórica para esta planta cilíndrico-parabólico es del 54,6 %. Este cálculo demuestra cómo la temperatura del fluido de trabajo influye directamente en el rendimiento termodinámico. Aunque España fue líder mundial con 2362 MW en 2016, el mercado global ha visto cómo otras tecnologías compiten por la eficiencia y el costo. Estos ejercicios ilustran los principios termodinámicos fundamentales que rigen la conversión de calor en electricidad en las plantas de energía solar de concentración.
