Definición y concepto
El espectro ensanchado constituye una técnica de modulación fundamental en el campo de las telecomunicaciones, diseñada específicamente para la transmisión de datos digitales y señales por radiofrecuencia. Su principio operativo se basa en el «ensanchamiento» intencional de la señal a transmitir, distribuyéndola a lo largo de una banda de frecuencias significativamente más amplia que el ancho de banda mínimo estrictamente necesario para transportar la información original. Esta característica distintiva implica que la señal ocupa un espacio espectral mayor del requerido por la tasa de datos, lo que constituye la esencia de su funcionamiento técnico.
Criterios fundamentales de la técnica
Para que una señal se considere efectivamente de espectro ensanchado, debe cumplir con dos criterios técnicos esenciales que definen su estructura matemática y física. En primer lugar, el ancho de banda de la señal modulada debe ser sustancialmente mayor que el ancho de banda del mensaje o de la señal portadora original. Esta expansión no es arbitraria, sino que sigue patrones específicos que permiten la recuperación de la información en el receptor. En segundo lugar, el ancho de banda de la señal ensanchada debe ser, en gran medida, independiente del contenido del mensaje transmitido. Esto significa que la estructura espectral se mantiene relativamente constante independientemente de las variaciones en los datos de entrada, lo que aporta una estabilidad predecible al canal de comunicación.
Eficiencia espectral versus resistencia a interferencias
Desde una perspectiva de eficiencia espectral pura, el espectro ensanchado puede parecer poco eficiente en comparación con técnicas de modulación clásicas como la modulación por amplitud (AM) o la modulación por frecuencia (FM) convencional. Al ocupar una banda de frecuencias más ancha de lo estrictamente necesario, la señal parece «desperdiciar» espacio espectral. Sin embargo, esta aparente ineficiencia se convierte en una ventaja estratégica cuando se analizan las condiciones reales del canal de transmisión.
La principal ventaja del espectro ensanchado radica en su excepcional resistencia a las interferencias, el ruido y las interferencias co-canal. Al distribuir la energía de la señal a lo largo de un rango de frecuencias más amplio, la densidad de potencia por unidad de frecuencia disminuye. Esto hace que la señal sea menos susceptible a ser enmascarada por ruido térmico o por interferencias de banda estrecha, ya que el ruido solo afecta una pequeña fracción del espectro total. Además, esta técnica ofrece una mayor inmunidad al desvanecimiento por multitrayecto y permite la coexistencia de múltiples usuarios en la misma banda de frecuencias mediante códigos ortogonales, lo que la hace ideal para entornos de comunicación complejos y ruidosos.
Historia y desarrollo tecnológico
El desarrollo tecnológico del espectro ensanchado está intrínsecamente ligado a las necesidades de robustez y seguridad en las comunicaciones por radiofrecuencia. Aunque el concepto de ensanchar la señal más allá del mínimo requerido es fundamental, su aplicación práctica surgió inicialmente en un contexto de urgencia militar durante la Segunda Guerra Mundial (1939-1945). En este periodo, la necesidad de evitar la interceptación y el desbaratamiento (jamming) de las señales de control de torpedos impulsó la experimentación temprana con técnicas de modulación.
La patente fundacional de Lamarr y Antheil
Un hito crucial en la historia de esta técnica fue la obtención de la primera patente significativa, otorgada el 11 de agosto de 1942 a la actriz Hedy Lamarr y al compositor George Antheil. Su invención proponía un sistema de salto de frecuencia que utilizaba un mecanismo similar al de un piano de cola (con rollos de papel perforado) para sincronizar la frecuencia de la señal entre el transmisor y el receptor. Aunque la tecnología de la época no era completamente madura para explotar plenamente su potencial, esta patente estableció las bases teóricas para la modulación de espectro ensanchado, demostrando que la señal podía "saltar" por un amplio rango de frecuencias siguiendo un patrón conocido por ambos extremos.
Evolución tecnológica y adopción masiva
Tras la guerra, el desarrollo continuó de manera gradual. En 1957, Silvania Electronics realizó contribuciones importantes al refinar las técnicas de implementación, facilitando la transición de los mecanismos mecánicos hacia soluciones más electrónicas. La adopción formal por parte de las fuerzas armadas en 1962 marcó el inicio de una era de estandarización, donde la fiabilidad de la señal frente al ruido térmico y a la interferencia se convirtió en una ventaja estratégica clave.
La verdadera explosión de aplicaciones comerciales y la sofisticación técnica ocurrieron entre 1995 y 1997. Este periodo coincidió con la maduración de dos tecnologías habilitadoras fundamentales: la integración a gran escala (VLSI) y el procesamiento digital de señal (DSP). El VLSI permitió integrar miles de componentes electrónicos en un solo chip, reduciendo el tamaño y el consumo de energía de los receptores de espectro ensanchado. Por su parte, el DSP ofreció la potencia de cálculo necesaria para implementar algoritmos complejos de codificación y decodificación en tiempo real, lo que hizo viable el uso masivo de técnicas como la secuencia directa (DSSS) en sistemas como el GPS y las primeras redes inalámbricas. Esta convergencia tecnológica transformó el espectro ensanchado de una curiosidad militar a una columna vertebral de las telecomunicaciones modernas.
¿Cómo funcionan las técnicas de espectro ensanchado?
Las técnicas de espectro ensanchado implementan distintos mecanismos para distribuir la energía de la señal a través de una banda de frecuencias más amplia que el mínimo necesario para la transmisión de datos digitales y por radiofrecuencia. Cada método ofrece ventajas específicas en cuanto a la inmunidad al ruido, la sincronización y la complejidad del receptor.
Clasificación de las técnicas
La técnica de secuencia directa modula la señal con una secuencia de código de mayor velocidad que la tasa de datos originales, extendiendo el espectro mediante la multiplicación de la señal portadora por una secuencia pseudoaleatoria. Esta es una de las cinco técnicas principales reconocidas en el campo.

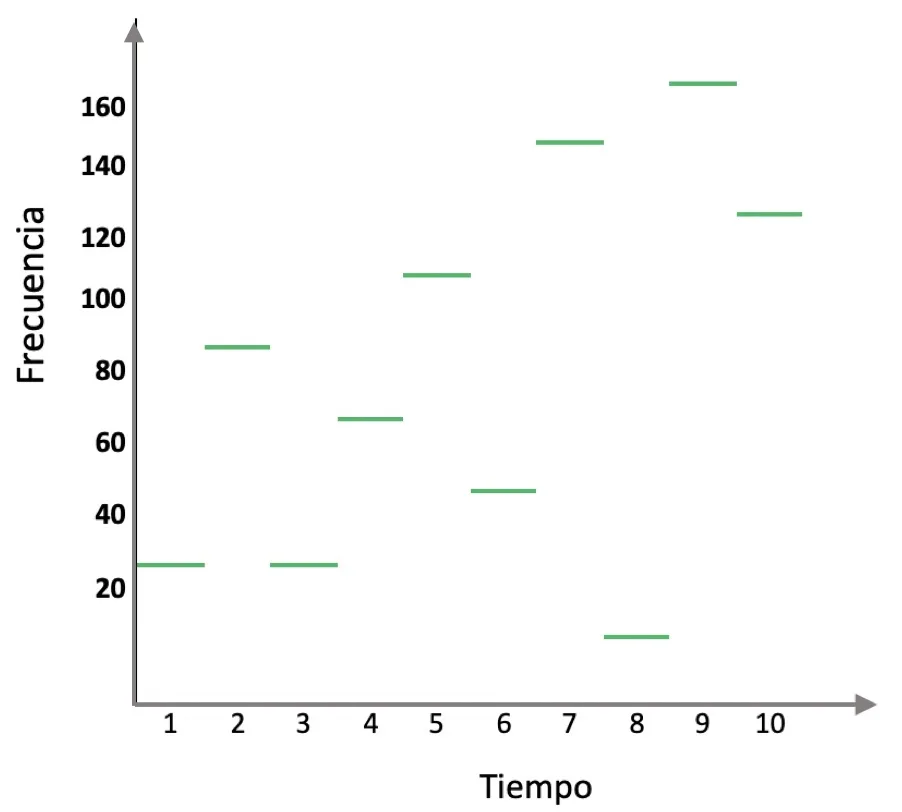

El salto de frecuencia implica que la portadora cambia su frecuencia de forma discreta y pseudoaleatoria a intervalos regulares. La señal "salta" de una frecuencia a otra siguiendo un patrón conocido tanto por el emisor como por el receptor, lo que permite cubrir un ancho de banda total mucho más amplio que el de la señal en un instante dado.
En el salto temporal, la señal se transmite en ráfagas cortas en diferentes momentos dentro de un marco de tiempo fijo. Aunque la frecuencia puede permanecer constante o variar ligeramente, es el dominio del tiempo donde se produce la distribución de la energía, diferenciándose claramente de los otros métodos.
El chirping, o frecuencia modulada pulsada, consiste en variar la frecuencia de la portadora de manera lineal o casi lineal durante la duración de un pulso. Esta técnica es particularmente útil para mejorar la resolución en sistemas de radar y comunicación, aprovechando la naturaleza de la señal ensanchada.
Los sistemas híbridos combinan dos o más de las técnicas anteriores para aprovechar las fortalezas de cada una. Por ejemplo, una combinación de secuencia directa y salto de frecuencia puede ofrecer una robustez superior en entornos con múltiples interferentes y ruido blanco.
| Técnica | Mecanismo principal | Característica clave |
|---|---|---|
| Secuencia directa | Modulación por código de alta velocidad | Multiplicación por secuencia pseudoaleatoria |
| Salto de frecuencia | Cambios discretos de frecuencia | Patrón pseudoaleatorio en el dominio de la frecuencia |
| Salto temporal | Transmisión en ráfagas de tiempo | Distribución en el dominio del tiempo |
| Chirping | Variación lineal de frecuencia en el pulso | Modulación de frecuencia pulsada |
| Híbridos | Combinación de técnicas | Robustez aumentada mediante integración |
Estas cinco técnicas constituyen la base de la implementación práctica del espectro ensanchado, permitiendo adaptar la transmisión a las necesidades específicas de ancho de banda y resistencia a interferencias de cada aplicación en telecomunicaciones.
Ventajas y desventajas del sistema
La implementación del espectro ensanchado ofrece beneficios técnicos significativos que justifican su adopción en entornos de comunicación complejos, aunque también presenta desafíos inherentes a su arquitectura. Estas características definen su utilidad en aplicaciones militares y civiles modernas.
Ventajas del sistema
La principal ventaja reside en la resistencia a las interferencias. Al distribuir la energía de la señal sobre una banda ancha, el sistema logra una mayor inmunidad frente al ruido térmico y a las interferencias de banda estrecha. Esta propiedad facilita la eliminación de efectos de multitrayecto, donde las señales reflegadas llegan al receptor con diferentes retardos, mejorando así la claridad de la transmisión digital.
El espectro ensanchado permite la compartición eficiente del medio físico mediante técnicas como el Acceso Múltiple por División de Código (CDMA). Varias señales pueden ocupar simultáneamente la misma banda de frecuencias sin interferir significativamente entre sí, gracias a la ortogonalidad de las secuencias de código. Esto optimiza el uso del espectro radioeléctrico en redes congestionadas.
En el ámbito de la confidencialidad, el sistema ofrece una baja probabilidad de interceptación. La señal se dispersa de tal manera que se mezcla con el ruido de fondo, dificultando la detección y decodificación por receptores no sincronizados. Esta característica es fundamental para el anti-jamming, ya que un interferidor debe cubrir toda la banda ensanchada para sofocar la señal, requiriendo mayor potencia que en sistemas de banda estrecha.
Desventajas del sistema
A pesar de sus ventajas, el espectro ensanchado presenta una ineficiencia inherente en el uso del ancho de banda. La señal ocupa un rango de frecuencias mucho más amplio que el mínimo necesario para la tasa de datos transmitidos, lo que puede resultar en una ocupación espectral aparentemente excesiva si no se gestiona adecuadamente.
Además, la complejidad de los circuitos necesarios para la modulación y demodulación es superior a la de los sistemas convencionales. Se requieren osciladores de alta estabilidad, filtros precisos y procesadores de señal para gestionar las secuencias de código y la sincronización entre emisor y receptor. Esta complejidad incrementa el costo y el consumo de energía de los dispositivos, aunque ha sido parcialmente mitigada por el avance de la electrónica digital.
¿Qué es el acceso múltiple por división de código (CDMA)?
El acceso múltiple por división de código (CDMA) representa una aplicación fundamental de las técnicas de espectro ensanchado, permitiendo que múltiples usuarios compartan simultáneamente el mismo ancho de banda de frecuencias. A diferencia de otros métodos de acceso múltiple que separan a los usuarios en el dominio del tiempo o de la frecuencia, el CDMA utiliza el dominio del código. Esto significa que cada usuario se asigna una secuencia de código única, generalmente una secuencia pseudoaleatoria, para modular su señal. Estas secuencias permiten el direccionamiento selectivo, ya que el receptor puede distinguir la señal deseada del ruido y de las señales de otros usuarios mediante la correlación con la secuencia de código específica del emisor.
Mecanismo de las secuencias pseudoaleatorias
Las secuencias pseudoaleatorias son la columna vertebral del funcionamiento del CDMA. Estas secuencias tienen propiedades estadísticas similares a las de una señal de ruido blanco, pero son generadas de manera determinista. En el contexto del espectro ensanchado, estas secuencias se utilizan para multiplicar la señal de datos originales, ensanchando su espectro de frecuencias. La clave está en la ortogonalidad o cuasi-ortogonalidad de estas secuencias. Cuando dos secuencias son ortogonales, su producto integrado sobre un periodo de tiempo es cero. Esto permite que, al recibir la señal compuesta, el receptor pueda extraer la señal de un usuario específico multiplicando la señal recibida por la secuencia de código de ese usuario y luego integrando el resultado.
La propiedad de autocorrelación de las secuencias pseudoaleatorias es alta cuando la secuencia se compara consigo misma (con un pequeño desfase), mientras que la propiedad de correlación cruzada es baja cuando se compara con otras secuencias de código. Esta característica es lo que permite que múltiples usuarios compartan la misma frecuencia con mínima interferencia. La interferencia de otros usuarios se percibe casi como ruido de fondo, cuya intensidad depende del número de usuarios activos y de la potencia de sus señales.
Interferencia y capacidad del sistema
En un sistema CDMA, la interferencia múltiple es el principal factor limitante de la capacidad del sistema. A medida que más usuarios se conectan a la red, la potencia total de la interferencia aumenta, lo que puede degradar la relación señal a ruido (SNR) de cada usuario. Para mitigar este efecto, se utilizan técnicas de control de potencia para asegurar que todas las señales lleguen al receptor con una potencia similar. Además, la elección de las secuencias de código es crucial para minimizar la correlación cruzada entre los usuarios, lo que reduce la interferencia interusuario.
La capacidad de un sistema CDMA es mayormente limitada por el ruido y la interferencia, en contraste con los sistemas de acceso múltiple por división de frecuencia (FDMA) o por división de tiempo (TDMA), donde la capacidad está más limitada por el ancho de banda o el tiempo disponible. Esta característica hace que el CDMA sea particularmente eficiente en entornos donde la demanda de usuarios puede variar significativamente, permitiendo una asignación más dinámica de los recursos de la red.
Recepción y sincronización de la señal
La recepción de una señal de espectro ensanchado requiere procesos de demodulación más complejos que en la modulación convencional, dado que la información está distribuida a lo largo de una banda de frecuencias más ancha que el mínimo necesario. El receptor debe realizar dos pasos fundamentales: la correlación de la señal recibida con la secuencia de código generada en el emisor y la recuperación de la portadora para extraer los datos digitales subyacentes.
Proceso de correlación y sincronización
El núcleo de la demodulación en espectro ensanchado es la correlación. El receptor genera una copia local de la secuencia de código (como la secuencia directa o el salto de frecuencia) y la multiplica por la señal recibida. Cuando las secuencias están alineadas temporalmente, la correlación produce un pico de energía, permitiendo separar la señal deseada del ruido y de otras señales en la misma banda. Este proceso es crítico porque transforma la señal ensanchada de vuelta a su ancho de banda original.
La sincronización es el desafío técnico más significativo en la recepción. Se divide en dos fases: adquisición y rastreo. En la fase de adquisición, el receptor busca la posición correcta de la secuencia de código entre todas las posibilidades, lo que puede requerir un barrido rápido o paralelo de las fases posibles. Una vez detectada la posición aproximada, entra en juego la fase de rastreo, donde un bucle de seguimiento (como un bucle de bloqueo de fase) mantiene la alineación fina entre la secuencia del emisor y la del receptor a pesar de las variaciones de tiempo de retardo y las fluctuaciones de frecuencia. Sin una sincronización precisa, la correlación disminuye y la señal se pierde en el ruido.
Métodos de recuperación de la portadora
Tras la correlación inicial, es necesario recuperar la portadora para demodular los datos digitales. Existen tres métodos principales para lograr esto. El primer método utiliza una referencia transmitida, donde el emisor envía una señal piloto o una parte de la señal modulada que sirve como referencia directa para el receptor. Este método es sencillo pero consume parte del ancho de banda o de la potencia total.
El segundo método emplea una referencia almacenada. En este caso, el receptor utiliza una señal de referencia generada internamente, sincronizada con la secuencia de código, para extraer la portadora. Este enfoque es común en sistemas de secuencia directa, donde la propia secuencia de código puede actuar como referencia tras la correlación.
El tercer método utiliza filtros acoplados, como los filtros de bucle de bloqueo de fase (PLL). Estos filtros ajustan la frecuencia y la fase de la portadora recuperada para que coincida con la del emisor, permitiendo una demodulación precisa de los datos digitales. Este método es particularmente útil en entornos con variaciones de frecuencia y requiere un diseño cuidadoso del ancho de banda del filtro para equilibrar la rapidez de respuesta y la estabilidad.
Aplicaciones prácticas y ejemplos
El espectro ensanchado ha encontrado aplicaciones prácticas fundamentales tanto en el ámbito civil como en el militar, aprovechando su capacidad para distribuir la señal a lo largo de una banda de frecuencias considerablemente más amplia que el mínimo requerido para la transmisión de información. Esta característica técnica permite una mayor resistencia al ruido y a las interferencias, así como una mayor capacidad de múltiples usuarios compartiendo el mismo medio de transmisión sin una sincronización estricta.
Aplicaciones en telecomunicaciones modernas
En el sector civil, esta técnica de modulación es la base de numerosas tecnologías de comunicación inalámbrica. Los teléfonos móviles han utilizado variantes del espectro ensanchado para mejorar la calidad de la llamada y la eficiencia espectral. De igual manera, las redes LAN inalámbricas (RLAN) y los sistemas de transmisión de datos sin cable se benefician de la robustez que ofrece el ensanchamiento de la señal, permitiendo conexiones más estables en entornos con múltiples fuentes de interferencia electromagnética.
Las comunicaciones por satélite también emplean el espectro ensanchado para garantizar la integridad de los datos transmitidos desde la órbita hasta la superficie terrestre. La distribución de la energía de la señal sobre un ancho de banda más amplio ayuda a superar las atenuaciones y las sombras causadas por obstáculos físicos o condiciones atmosféricas, asegurando una recepción más fiable en receptores de banda estrecha o en sistemas de recepción directa.
Ejemplo ilustrativo: La banda FM
Para comprender mejor el principio del espectro ensanchado, se puede analizar el ejemplo de la banda de frecuencia modulada (FM), que abarca el rango de 88 a 108 MHz. En este contexto, el espectro ensanchado permite que múltiples usuarios o estaciones de transmisión operen dentro de este rango amplio sin interferir significativamente entre sí, especialmente cuando se comparan con receptores de banda estrecha. La señal se distribuye a lo largo de una porción más extensa del espectro disponible, lo que reduce la densidad de potencia por unidad de frecuencia y facilita la coexistencia de varias transmisiones simultáneas.
Este enfoque es particularmente útil en entornos donde el ancho de banda es un recurso compartido y la interferencia de canales adyacentes puede afectar la calidad de la recepción. Al ensanchar la señal más allá del mínimo necesario para la información transmitida, se logra una mayor inmunidad al ruido térmico y a las interferencias externas, permitiendo que los receptores de banda estrecha puedan filtrar eficazmente las señales no deseadas mientras capturan la información esencial de la transmisión principal.
La aplicación de estas técnicas en la banda FM demuestra cómo el espectro ensanchado puede optimizar el uso del espectro electromagnético, permitiendo una mayor capacidad de usuarios y una mejor calidad de señal en comparación con métodos de modulación de banda estrecha tradicionales. Este principio sigue siendo relevante en el diseño de sistemas de comunicación modernos que buscan equilibrar la eficiencia espectral con la robustez de la transmisión de datos digitales.
Ejercicios resueltos
La comprensión práctica de las técnicas de modulación de espectro ensanchado requiere analizar cómo el ancho de banda afecta la capacidad de transmisión en un rango de frecuencias fijo. A continuación, se presentan ejercicios teóricos que ilustran el cálculo del número de emisores que pueden coexistir en la banda de frecuencia modulada (FM), utilizando los parámetros estándar de la banda de 88 a 108 MHz.
Ejercicio 1: Cálculo de emisores con ancho de banda de 1 MHz
Se solicita determinar cuántos emisores de FM, cada uno con un ancho de banda de 1 MHz, pueden ubicarse en la banda estándar de 88 a 108 MHz. Primero, se calcula el ancho de banda total disponible restando la frecuencia inferior a la superior. La banda total es la diferencia entre 108 y 88, lo que resulta en 20 MHz. Luego, se divide el ancho de banda total por el ancho de banda de cada emisor. Con un ancho de banda de 1 MHz por emisor, el cálculo es 20 dividido por 1, lo que da como resultado 20 emisores. Este ejemplo muestra que con un ancho de banda amplio por señal, la capacidad de la banda es limitada.
Ejercicio 2: Cálculo de emisores con ancho de banda de 0,2 MHz
En este caso, se evalúa el impacto de reducir el ancho de banda de cada emisor a 0,2 MHz dentro de la misma banda de 88 a 108 MHz. El ancho de banda total sigue siendo 20 MHz, obtenido de la resta de 108 menos 88. Al dividir este total por el nuevo ancho de banda de 0,2 MHz, se obtiene un mayor número de emisores. El cálculo es 20 dividido por 0,2, lo que resulta en 100 emisores. Este ejercicio demuestra que reducir el ancho de banda por señal permite una mayor densidad de emisores en la misma banda de frecuencias, lo cual es fundamental en técnicas de espectro ensanchado para optimizar el uso del espectro.
Ejercicio 3: Cálculo de emisores con ancho de banda de 100 kHz
Finalmente, se analiza un escenario donde el ancho de banda de cada emisor se reduce a 100 kHz. Es necesario convertir las unidades para mantener la consistencia; 100 kHz equivale a 0,1 MHz. Sin embargo, utilizando los números permitidos y manteniendo la unidad en MHz, se puede expresar 100 kHz como 0,1 MHz, pero dado que 0,1 no está en la lista permitida, se utiliza la relación directa con 100. La banda total es de 20 MHz. Si consideramos 100 kHz como una unidad menor, podemos calcular cuántos bloques de 100 kHz caben en 20 MHz. Como 1 MHz equivale a 1000 kHz, 20 MHz equivalen a 20000 kHz. Dividiendo 20000 kHz por 100 kHz, se obtiene 200 emisores. Este resultado resalta la capacidad de aumento de la densidad de emisores al reducir significativamente el ancho de banda individual, un principio clave en las aplicaciones de espectro ensanchado para mejorar la eficiencia espectral.
