Estática es la rama de la mecánica clásica que estudia los cuerpos en estado de equilibrio bajo la acción de sistemas de fuerzas. Su importancia radica en el análisis y diseño de estructuras, máquinas y sistemas físicos donde las aceleraciones son despreciables o nulas.
Esta disciplina se fundamenta en las leyes de Newton y permite determinar las fuerzas internas y externas que actúan sobre un cuerpo rígido o fluido en reposo o movimiento uniforme, garantizando la estabilidad y seguridad en aplicaciones de ingeniería.
Definición y concepto
La estática constituye una rama fundamental de la física y la mecánica clásica, dedicada al análisis riguroso de los cuerpos que se encuentran en un estado de reposo. Este campo de estudio se centra en la evaluación detallada de las fuerzas, los pares o momentos de fuerza, y las condiciones específicas que permiten alcanzar el equilibrio estático dentro de los sistemas físicos. El equilibrio estático se define como aquel estado en el que las posiciones relativas de los subsistemas que componen el cuerpo o el sistema no varían con el paso del tiempo, manteniéndose así una configuración estable.
Condiciones de equilibrio
Para que un cuerpo rígido se encuentre en equilibrio estático, deben cumplirse dos condiciones fundamentales derivadas de las leyes de la mecánica. En primer lugar, la fuerza neta que actúa sobre el cuerpo debe ser igual a cero. Esto implica que la suma vectorial de todas las fuerzas externas aplicadas al sistema se anula, evitando así cualquier traslación lineal del cuerpo. En segundo lugar, el par neto o momento de fuerza total respecto a cualquier punto de referencia también debe ser cero, lo cual impide que el cuerpo experimente una rotación neta.
Estas condiciones de equilibrio proporcionan la base teórica necesaria para resolver problemas isostáticos. Un problema se considera isostático cuando el número de incógnitas en el sistema de fuerzas equivale al número de ecuaciones independientes disponibles, permitiendo su resolución mediante métodos de álgebra lineal. Este enfoque permite determinar con precisión las magnitudes y direcciones de las fuerzas desconocidas que actúan sobre la estructura o el cuerpo en estudio.
Alcance y aplicación del análisis estático
Por extensión, el término análisis estático se aplica al estudio de sistemas más amplios en los que existen efectos contrapuestos que mantienen el sistema en una configuración estable. Este concepto va más allá del simple reposo mecánico, abarcando situaciones donde múltiples factores interactúan para preservar la estabilidad del sistema a lo largo del tiempo. La estática, por tanto, no solo analiza fuerzas individuales, sino la interacción compleja de múltiples componentes que contribuyen al equilibrio global del sistema físico.
¿Cuáles son las condiciones de equilibrio en mecánica clásica?
El análisis estático se fundamenta en la primera ley de Newton, estableciendo que un cuerpo rígido permanece en reposo cuando la suma vectorial de todas las fuerzas externas que actúan sobre él es nula. Sin embargo, la anulación de la fuerza neta es una condición necesaria pero no siempre suficiente. Para garantizar el equilibrio completo, el par neto o momento total de las fuerzas respecto a cualquier punto de referencia también debe ser cero. Estas dos ecuaciones vectoriales constituyen las condiciones fundamentales de equilibrio en mecánica clásica.
Clasificación del equilibrio
Dependiendo de cómo responda el sistema a una pequeña perturbación, el equilibrio se clasifica en tres categorías principales. El equilibrio estable ocurre cuando, tras un desplazamiento leve, las fuerzas restauradoras tienden a devolver el cuerpo a su posición original. Un ejemplo clásico es el péndulo simple en su punto más bajo; al moverlo ligeramente, la gravedad genera un momento que lo devuelve al centro.
Por el contrario, el equilibrio inestable se caracteriza porque una pequeña perturbación genera fuerzas que alejan al cuerpo de su posición inicial. Un bastón apoyado verticalmente sobre su punta ilustra este caso: cualquier desviación mínima hace que el centro de gravedad baje, aumentando la tendencia a caer.
Finalmente, el equilibrio indiferente o neutro se presenta cuando el cuerpo permanece en equilibrio en cualquier nueva posición tras ser desplazado, sin tendencia a volver ni a alejarse. Una rueda perfecta rodando sobre una superficie horizontal plana ejemplifica este estado, ya que su centro de gravedad mantiene la misma altura relativa independientemente de su orientación angular.
Momento de fuerza y brazo de palanca
Para cuantificar la tendencia de una fuerza a producir rotación, se define el momento de fuerza. Este concepto vincula la magnitud de la fuerza aplicada con la distancia perpendicular desde el eje de rotación hasta la línea de acción de la fuerza, conocida como brazo de fuerza o brazo de palanca.
Matemáticamente, el momento de fuerza M se expresa como el producto del brazo de fuerza d por la magnitud de la fuerza F:
M = d ⋅ FEsta relación es esencial para resolver problemas isostáticos, donde el número de incógnitas coincide con el número de ecuaciones de equilibrio disponibles. La aplicación correcta de estas definiciones permite descomponer sistemas complejos de fuerzas en componentes manejables mediante álgebra lineal, asegurando que tanto la traslación como la rotación estén completamente controladas en el sistema físico analizado.
Historia y desarrollo histórico
El desarrollo de la estática como disciplina científica se extiende desde las observaciones empíricas de la antigüedad hasta la formalización matemática de la mecánica analítica. Los orígenes se remontan a Arquímedes (c. 287–c. 212 a. C.), quien realizó trabajos pioneros en el estudio de las fuerzas y el equilibrio, estableciendo fundamentos esenciales para el análisis de cuerpos rígidos.
Edad Media y Renacimiento
La transmisión y expansión de los conocimientos estáticos continuaron durante la Edad Media y el Renacimiento. Thábit (826-901) contribuyó al desarrollo de la teoría de la balanza, mientras que en Europa, Jordanus Nemorarius (hacia 1250) avanzó en la comprensión de las fuerzas en planos inclinados. Posteriormente, Leonardo da Vinci y Galileo estudiaron la fricción y la distribución de fuerzas, sentando bases para la dinámica posterior.
Formalización clásica
A finales del siglo XVI, Simon Stevin (antes de 1600) formuló principios clave sobre la presión hidrostática y el equilibrio de fuerzas. En el siglo XVII, Gilles Personne de Roberval (1669) y Pierre de Varignon desarrollaron métodos geométricos para la composición de fuerzas. Leonhard Euler (1775) introdujo conceptos fundamentales sobre el momento de fuerza y la rotación de cuerpos rígidos, mientras que Joseph-Louis Lagrange (1788) sistematizó la mecánica analítica, permitiendo resolver problemas isostáticos mediante álgebra lineal. Louis Poinsot (1803) completó esta etapa al definir el par de fuerzas como entidad independiente, consolidando el marco teórico del equilibrio estático.
| Año | Figura | Contribución clave |
|---|---|---|
| c. 287–c. 212 a. C. | Arquímedes | Trabajos pioneros en estática |
| 826-901 | Thábit | Teoría de la balanza |
| hacia 1250 | Jordanus Nemorarius | Fuerzas en planos inclinados |
| antes de 1600 | Simon Stevin | Equilibrio de fuerzas |
| 1669 | Gilles Personne de Roberval | Métodos geométricos |
| 1775 | Leonhard Euler | Momento de fuerza |
| 1788 | Joseph-Louis Lagrange | Mecánica analítica |
| 1803 | Louis Poinsot | Par de fuerzas |
Análisis del equilibrio y métodos de resolución
Principios de equilibrio y resolución isostática
La resolución de problemas en estática se fundamenta en el cumplimiento estricto de las condiciones de equilibrio. Para que un cuerpo rígido permanezca en reposo, es necesario que la suma vectorial de todas las fuerzas externas que actúan sobre él sea nula, así como que el par neto o momento resultante respecto a cualquier punto de referencia también se anule. Estas dos condiciones proporcionan un sistema de ecuaciones lineales que permite determinar las reacciones desconocidas en estructuras isostáticas. En este tipo de problemas, el número de incógnitas coincide exactamente con el número de ecuaciones de equilibrio disponibles, lo que posibilita una solución única mediante métodos algebraicos directos sin necesidad de considerar la deformación del material.
Métodos de análisis: gráficos y computacionales
Tradicionalmente, el análisis estático ha empleado métodos gráficos, como los polígonos de fuerzas y los diagramas de Culmann, para visualizar la distribución de cargas y reacciones en estructuras simples. Estos enfoques ofrecen una intuición geométrica valiosa sobre la trayectoria de las fuerzas internas. Sin embargo, con la evolución de la ingeniería, el cálculo por ordenador se ha convertido en la herramienta predominante. Los algoritmos numéricos permiten resolver sistemas de ecuaciones de gran escala, facilitando el análisis de marcos complejos y estructuras espaciales donde el método manual resulta laborioso. La precisión de estos métodos depende de la correcta discretización del modelo y de la aplicación adecuada de las condiciones de frontera.
Hiperestaticidad y mecánica de sólidos deformables
Cuando el número de reacciones desconocidas supera el número de ecuaciones de equilibrio disponibles, la estructura se considera hiperestática o estáticamente indeterminada. En estos casos, las ecuaciones de equilibrio por sí solas son insuficientes para determinar todas las incógnitas. Es necesario introducir ecuaciones de compatibilidad geométrica, que relacionan las deformaciones de la estructura con las fuerzas aplicadas. Esto requiere extender el análisis desde la estática de cuerpos rígidos hacia la mecánica de sólidos deformables. Teoremas fundamentales, como los teoremas de Castigliano, permiten calcular desplazamientos y giros mediante la derivación de la energía de deformación respecto a las fuerzas generalizadas. Asimismo, las fórmulas de Navier-Bresse establecen relaciones integrales entre las deformaciones y los esfuerzos internos, proporcionando las ecuaciones de compatibilidad necesarias para cerrar el sistema de ecuaciones y resolver completamente la estructura hiperestática.

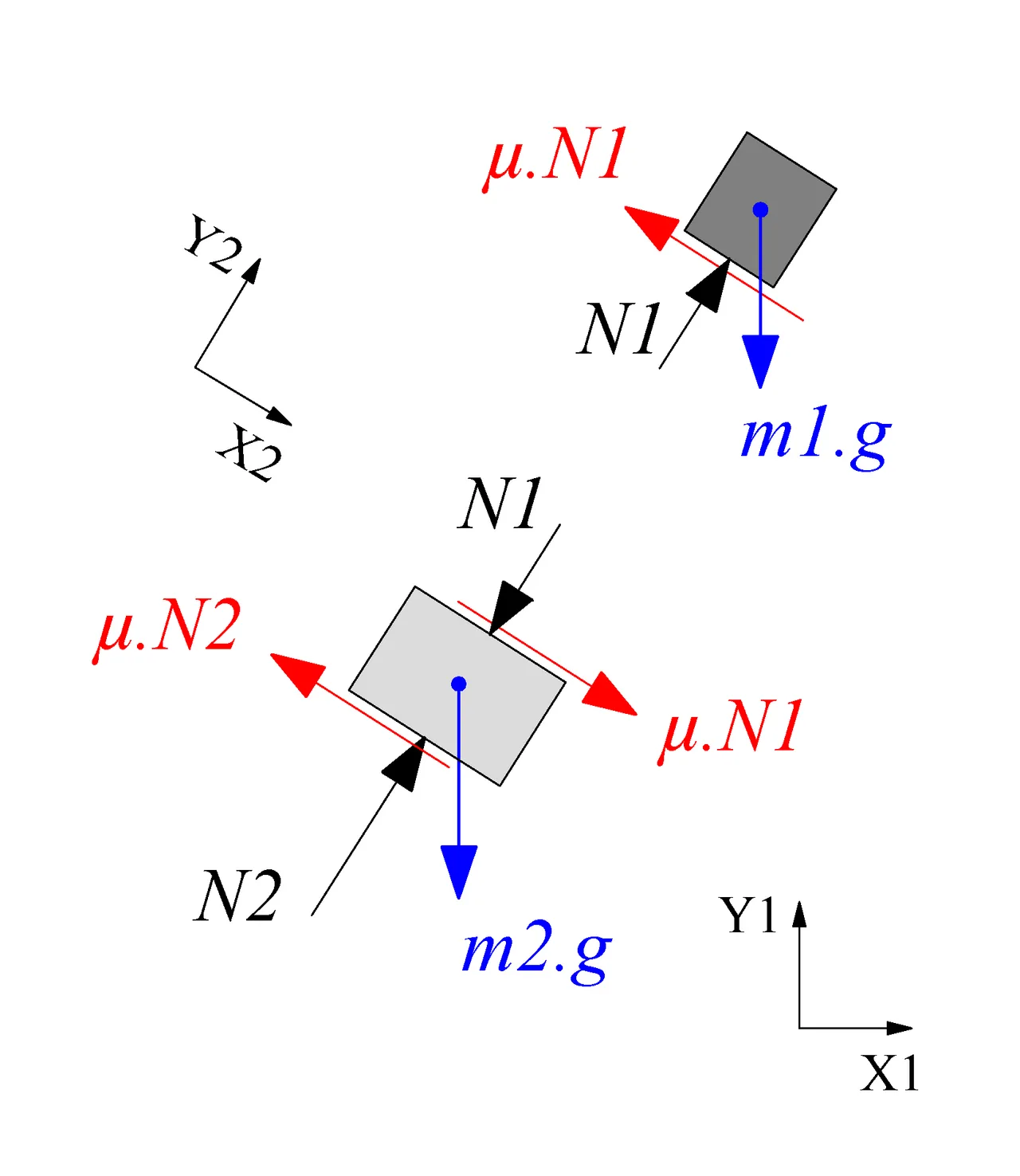

Sistemas de fuerza y combinación de fuerzas
El análisis estático requiere la clasificación y combinación precisa de las fuerzas que actúan sobre un cuerpo rígido. Los sistemas de fuerzas se categorizan según su distribución espacial y la intersección de sus líneas de acción. Un sistema de fuerzas planas ocurre cuando todas las líneas de acción de las fuerzas se encuentran en un mismo plano, lo que simplifica el análisis mediante proyecciones en dos ejes ortogonales. En contraste, los sistemas espaciales requieren la consideración de tres dimensiones, donde las fuerzas pueden actuar en cualquier dirección del espacio tridimensional.
Adicionalmente, los sistemas se dividen en centrales y generales. En un sistema de fuerzas centrales, todas las líneas de acción convergen en un único punto común, conocido como centro de concurrencia. Esto implica que el momento neto respecto a ese punto es nulo, simplificando las condiciones de equilibrio. Los sistemas generales, por otro lado, presentan líneas de acción que pueden ser paralelas, concorrentes o dispuestas arbitrariamente en el espacio, requiriendo el análisis tanto de la fuerza resultante como del par resultante.
Combinación de fuerzas y el concepto de dinamo
La combinación de fuerzas se fundamenta en la ley del paralelogramo de fuerzas, que establece que dos fuerzas concurrentes pueden reemplazarse por una única fuerza resultante cuya magnitud y dirección se determinan geométricamente mediante la diagonal del paralelogramo formado por los vectores de fuerza. Esta resultante actúa en el punto de concurrencia de las fuerzas originales.
Para sistemas generales no concurrentes, la reducción de un sistema de fuerzas a un punto de reducción arbitrario genera una fuerza resultante y un par resultante. Juntos, estos dos elementos constituyen lo que se conoce como un dinamo. El dinamo representa la acción combinada de la traslación inducida por la fuerza resultante y la rotación inducida por el momento total o par resultante. La descomposición de fuerzas en componentes ortogonales permite calcular la magnitud y dirección de la fuerza resultante mediante suma vectorial, mientras que el momento total se obtiene sumando los momentos individuales de cada fuerza respecto al punto de reducción.
El par de fuerzas
Un caso especial en la estática es el par de fuerzas, definido como un sistema compuesto por dos fuerzas de igual magnitud, dirección opuesta y líneas de acción paralelas pero no coincidentes. A diferencia de las fuerzas concurrentes, un par de fuerzas no produce traslación neta del cuerpo rígido, ya que la suma vectorial de las fuerzas es cero. Sin embargo, genera un momento neto constante, independiente del punto de referencia elegido. Este momento, conocido como el momento del par, tiende a rotar el cuerpo alrededor de un eje perpendicular al plano definido por las dos fuerzas. El par de fuerzas es fundamental para entender la rotación pura en cuerpos rígidos y es esencial en el análisis de vigas, ejes y estructuras sometidas a torsión.
¿Cómo se calculan las fuerzas resultantes en sistemas complejos?
El cálculo de fuerzas resultantes en sistemas complejos requiere un procedimiento sistemático que integre la magnitud, dirección y punto de aplicación de cada vector de fuerza. Cuando las fuerzas actúan sobre un cuerpo rígido, su suma vectorial no basta para definir completamente el estado estático; es necesario considerar también los momentos generados por la distribución espacial de dichas fuerzas. El análisis comienza identificando todas las fuerzas externas y sus respectivas rectas de acción, que son las líneas infinitas a lo largo de las cuales actúa cada fuerza. La intersección de estas rectas de acción permite determinar puntos críticos donde se pueden simplificar los sistemas de fuerzas mediante la traslación de vectores a un centro común, generando pares de fuerzas adicionales que compensan el desplazamiento.
Métodos gráficos y el polígono funicular
Para sistemas de fuerzas paralelas, el método del polígono funicular ofrece una solución gráfica precisa para localizar la línea de acción de la fuerza resultante. Este procedimiento construye un diagrama de fuerzas secantes que, al cerrarse, revela la posición exacta donde la resultante corta al cuerpo rígido. El polígono funicular es particularmente útil cuando las fuerzas no son concurrentes y su suma vectorial produce un momento residual que debe ser equilibrado por la ubicación espacial de la resultante. La construcción geométrica permite visualizar cómo la distribución de cargas afecta la estabilidad del sistema, identificando zonas de tensión y compresión sin necesidad de resolver ecuaciones complejas de manera algebraica.
Ecuaciones de equilibrio en el plano y el espacio
En el caso de sistemas planos, el equilibrio estático se establece mediante tres ecuaciones independientes. Estas ecuaciones surgen de la condición de que la suma de las componentes de fuerza en dos direcciones ortogonales sea cero, y que la suma de los momentos alrededor de un punto arbitrario también sea nula. Este conjunto de tres relaciones permite resolver problemas isostáticos mediante álgebra lineal, donde el número de incógnitas coincide con el número de ecuaciones disponibles. La selección estratégica del punto de referencia para calcular momentos puede simplificar significativamente el sistema de ecuaciones, eliminando variables que pasan por dicho punto.
En sistemas espaciales tridimensionales, la complejidad aumenta al requerir seis ecuaciones independientes para garantizar el equilibrio completo. Tres ecuaciones corresponden a la suma de fuerzas a lo largo de los ejes cartesianos principales, mientras que las otras tres representan la suma de momentos alrededor de dichos ejes. Esta mayor cantidad de grados de libertad exige un análisis más detallado de la distribución de fuerzas en tres dimensiones, donde la interacción entre componentes perpendiculares puede generar efectos de torsión y flexión simultáneos. La resolución de estos sistemas espaciales sigue los mismos principios algebraicos, pero requiere una representación vectorial más elaborada para capturar todas las interacciones entre las fuerzas aplicadas y las reacciones de soporte.
Aplicaciones en ingeniería y análisis estructural
La estática constituye la base fundamental del análisis estructural en ingeniería civil, mecánica y de construcción. Su aplicación directa permite garantizar la seguridad y la estabilidad de estructuras complejas como edificios, puentes y rascacielos. El objetivo principal es asegurar que las posiciones relativas de los subsistemas no varíen con el tiempo, manteniendo el sistema en un estado de equilibrio estático donde las fuerzas y los momentos se contraponen adecuadamente.
Cálculo de esfuerzos internos
Para determinar la resistencia necesaria de los componentes estructurales, se calculan los esfuerzos internos generados por las cargas externas. Estos incluyen la fuerza normal, que actúa a lo largo del eje del elemento; el esfuerzo cortante, perpendicular al eje; la torsión, que produce rotación alrededor del eje longitudinal; y el momento flector, que induce curvatura. La correcta cuantificación de estos parámetros es esencial para evitar el fallo estructural y optimizar el uso de materiales.
Métodos de resolución y análisis
El análisis de estructuras isostáticas se resuelve mediante álgebra lineal, aplicando las condiciones de equilibrio donde la fuerza neta y el par neto son cero. Se utilizan métodos clásicos como el método de los nudos, que analiza el equilibrio en cada unión de la estructura, y el método de las secciones, que corta la estructura para exponer los esfuerzos internos. Estos enfoques sientan las bases para la resistencia de materiales y se integran en técnicas avanzadas como el método de los elementos finitos, permitiendo modelar sistemas con efectos contrapuestos que mantienen la configuración estable.
Ejercicios resueltos
Ejercicio 1: Viga simplemente apoyada con carga puntual
Considérese una viga rígida de longitud L = 6 m, apoyada en un extremo por una rótula (punto A) y en el otro por un rodillo (punto B). Se aplica una carga puntual vertical descendente de magnitud F = 12 kN en el punto medio de la viga (a 3 m de A). El objetivo es determinar las reacciones verticales en los soportes, asumiendo que el peso propio de la viga es despreciable.
Se aplica el principio del cuerpo libre. Las incógnitas son la reacción vertical en A (R_A) y en B (R_B). Las condiciones de equilibrio establecen que la suma de fuerzas verticales y la suma de momentos respecto a cualquier punto deben ser cero.
Primero, se escribe la ecuación de equilibrio de fuerzas en el eje vertical:
∑ F y = 0 ⇒ R A + R B - F = 0A continuación, se calcula la suma de momentos respecto al punto A para eliminar R_A de la ecuación. El momento de F es negativo (giro horario) y el de R_B es positivo (giro antihorario):
∑ M A = 0 ⇒ R B ⋅ 6 - F ⋅ 3 = 0Sustituyendo F = 12 kN:
R B = 12 ⋅ 3 6 = 6 kNFinalmente, se sustituye R_B en la primera ecuación: R_A + 6 - 12 = 0, por lo que R_A = 6 kN. El sistema es isostático y las reacciones son simétricas debido a la ubicación central de la carga.
Ejercicio 2: Barra empotrada con par de fuerzas
Se analiza una barra rígida AB de longitud L = 4 m, empotrada en el extremo A (rótula con soporte fijo) y libre en B. En el extremo B actúa una fuerza vertical descendente de F = 10 kN. Además, se aplica un par de fuerzas externo (momento puro) de M_ext = 20 kN·m en sentido antihorario en el punto medio de la barra. Se buscan la reacción vertical R_A y el momento de reacción M_A en el empotramiento.
El diagrama de cuerpo libre incluye la fuerza F en B, el par M_ext en el centro y las reacciones en A. Las condiciones de equilibrio requieren que la suma de fuerzas verticales y la suma de momentos sean nulas.
Ecuación de fuerzas verticales:
∑ F y = 0 ⇒ R A - F = 0De aquí se obtiene directamente R_A = 10 kN hacia arriba.
Ecuación de momentos respecto a A (considerando positivo el sentido antihorario):
∑ M A = 0 ⇒ M A + M ext - F ⋅ L = 0Sustituyendo los valores conocidos (M_ext = 20 kN·m, F = 10 kN, L = 4 m):
M A = F ⋅ L - M ext = 10 ⋅ 4 - 20 = 20 kN⋅mEl momento de reacción en A es de 20 kN·m en sentido antihorario. Estos ejercicios ilustran cómo las condiciones de equilibrio permiten resolver sistemas isostáticos mediante álgebra lineal básica.
Preguntas frecuentes
¿Qué condiciones debe cumplir un cuerpo para estar en equilibrio estático?
Un cuerpo está en equilibrio estático cuando la suma vectorial de todas las fuerzas externas que actúan sobre él es cero y la suma de todos los momentos de fuerza respecto a cualquier punto también es cero.
¿Cuál es la diferencia entre estática y dinámica?
La estática estudia cuerpos en equilibrio (aceleración nula o constante), mientras que la dinámica analiza el movimiento de los cuerpos bajo la acción de fuerzas, considerando la aceleración resultante según la segunda ley de Newton.
¿Cómo se calcula la fuerza resultante en un sistema de fuerzas concurrentes?
Se calcula sumando vectorialmente todas las fuerzas que actúan sobre el cuerpo, descomponiéndolas en sus componentes cartesianas (ejes x, y, z) y aplicando el teorema de Pitágoras o métodos trigonométricos para hallar la magnitud y dirección de la resultante.
¿Qué métodos se utilizan para resolver problemas de equilibrio en estructuras?
Los métodos más comunes incluyen el método de los nudos, el método de las secciones y el método gráfico (polígono de fuerzas), además del uso de ecuaciones de equilibrio traslacional y rotacional.
¿Por qué es importante el concepto de par de fuerzas en estática?
Un par de fuerzas produce una tendencia de rotación pura sin traslación neta, lo que es esencial para analizar el momento de fuerza y el equilibrio rotacional en cuerpos rígidos, como en el caso de volantes, puertas o vigas sometidas a cargas.
Resumen
La estática es fundamental en la mecánica clásica para analizar cuerpos en equilibrio bajo sistemas de fuerzas. Se basa en las condiciones de equilibrio traslacional y rotacional, derivadas de las leyes de Newton, y emplea métodos como la descomposición vectorial, el cálculo de momentos y el análisis de pares de fuerzas.
Sus aplicaciones abarcan el diseño estructural, la ingeniería mecánica y la física de cuerpos rígidos, permitiendo garantizar la estabilidad y eficiencia de sistemas físicos mediante el cálculo preciso de fuerzas internas y externas.
