Estática mecánica

La estática es la rama de la mecánica clásica que estudia los cuerpos en equilibrio bajo la acción de sistemas de fuerzas. A diferencia de la dinámica, que analiza el movimiento, la estática se centra en las condiciones necesarias para que un objeto permanezca en reposo o se mueva a velocidad constante. Este campo es fundamental en ingeniería, ya que permite predecir cómo reaccionan las estructuras, como puentes o edificios, ante cargas externas sin sufrir deformaciones excesivas o roturas.

El análisis estático se basa en la aplicación de las leyes de Newton, específicamente la primera ley, que establece que la suma vectorial de todas las fuerzas que actúan sobre un cuerpo debe ser nula. Además, considera los momentos de fuerza para asegurar que no haya rotación neta. Comprender estos principios es esencial para diseñar sistemas seguros y eficientes en diversas disciplinas ingenieriles.

Definición y concepto

La estática es la rama de la mecánica clásica que analiza el comportamiento de cuerpos sometidos a sistemas de fuerzas en estado de equilibrio. A diferencia de la dinámica, que estudia el movimiento, la estática se centra en aquellas situaciones donde la aceleración neta es cero. Esto implica que un cuerpo puede estar completamente en reposo o moverse con velocidad constante en línea recta, siempre que la resultante de las fuerzas que actúan sobre él se anule. Esta disciplina es fundamental en ingeniería civil, mecánica y arquitectura, ya que permite predecir si una estructura soportará las cargas aplicadas sin colapsar ni desplazarse inesperadamente.

Cuerpo rígido frente a cuerpo deformable

Para simplificar el análisis inicial, la estática suele asumir que el objeto estudiado es un cuerpo rígido. En este modelo idealizado, la distancia entre cualesquiera dos puntos del cuerpo permanece constante, sin importar cuánta fuerza se aplique. Esto significa que las deformaciones son despreciables en comparación con las dimensiones totales del objeto. Por ejemplo, al calcular las fuerzas en las vigas de un puente bajo tráfico ligero, se asume que el acero no cambia de forma significativa.

Sin embargo, en la realidad, todos los cuerpos son, en mayor o menor medida, cuerpos deformables. Un cuerpo deformable cambia su forma o volumen bajo la acción de las fuerzas. La distinción es crucial: si las fuerzas internas provocan tensiones que superan el límite elástico del material, el cuerpo rígido deja de ser una buena aproximación y la estructura puede fallar. La estática del cuerpo rígido determina las fuerzas externas necesarias para el equilibrio, mientras que la resistencia de materiales (una extensión de la estática) analiza cómo esas fuerzas deforman el cuerpo.

Dato curioso: El concepto de cuerpo rígido es una abstracción matemática tan útil que, sin él, incluso el análisis de una simple puerta girando sobre sus bisaguras se volvería enormemente complejo debido a la micro-deformación del metal.

La fuerza como vector deslizante

En la estática, la fuerza se modela como una magnitud vectorial, lo que significa que posee magnitud (intensidad), dirección y sentido. Una característica distintiva de la fuerza en un cuerpo rígido es que se comporta como un "vector deslizante". Esto indica que el punto de aplicación de la fuerza puede moverse a lo largo de su línea de acción sin alterar el efecto externo sobre el cuerpo. Por ejemplo, empujar un bloque por el centro o por un borde, siempre que la fuerza siga la misma línea recta, producirá el mismo movimiento de traslación.

Esta propiedad permite simplificar los sistemas de fuerzas al trasladar vectores para facilitar el cálculo de momentos. No confundir esto con un vector libre, que puede moverse en cualquier dirección, o un vector fijo, que solo actúa en un punto específico. La naturaleza deslizante es exclusiva de la interacción entre la fuerza y la rigidez del cuerpo.

Condiciones fundamentales de equilibrio

Para que un cuerpo rígido esté en equilibrio estático, deben cumplirse simultáneamente dos condiciones vectoriales derivadas de las leyes de Newton. Primero, la suma vectorial de todas las fuerzas externas debe ser igual al vector nulo. Esto asegura que no haya traslación neta. En componentes cartesianas (ejes X, Y y Z), esto se expresa mediante tres ecuaciones escalares:

Segundo, la suma de los momentos de todas las fuerzas alrededor de cualquier punto de referencia debe ser también cero. El momento mide la tendencia de una fuerza a provocar rotación. Si la suma de momentos es nula, el cuerpo no gira. Esto genera otras tres ecuaciones:

Estas seis ecuaciones son la base para resolver problemas estáticos indeterminados o determinados. La consecuencia es directa: si alguna de estas sumas no es cero, el cuerpo experimentará una aceleración lineal o angular, saliendo del estado de equilibrio. Resolver sistemas estáticos consiste en aplicar estas condiciones para hallar fuerzas desconocidas, como las reacciones en los soportes de un edificio.

Historia y evolución del concepto

Los orígenes de la estática se remontan a la antigua Grecia, donde la observación empírica comenzó a cuantificarse mediante la geometría. Sin embargo, fue Arquímedes quien sentó las bases matemáticas con su análisis de la palanca. Su trabajo demostró que el equilibrio no dependía solo de las fuerzas, sino de su distribución espacial respecto a un punto de apoyo. Este descubrimiento transformó la intuición física en una ley cuantificable.

La formalización de esta idea condujo al principio de los momentos. La condición de equilibrio se expresa mediante la igualdad:

Donde F representa la fuerza aplicada y d la distancia perpendicular al eje de rotación. Esta relación simple permitió a los ingenieros predecir el comportamiento de estructuras complejas mucho antes de que existiera el cálculo diferencial. La precisión de Arquímedes definió la estática clásica durante siglos.

De la geometría a la mecánica analítica

El salto cualitativo llegó con Isaac Newton, quien unificó la estática y la dinámica bajo tres leyes del movimiento. Aunque sus leyes se asocian a la dinámica, la primera ley define el estado de reposo, que es el núcleo de la estática. Newton introdujo la noción de que las fuerzas son vectores, lo que permitió sumarlas algebraicamente.

Posteriormente, Pierre Varignon aportó una herramienta esencial para la ingeniería: el teorema de los momentos. Este teorema establece que el momento de una fuerza resultante es igual a la suma de los momentos de sus componentes. Esta propiedad simplificó enormemente el cálculo de estructuras reticulares.

Dato curioso: Aunque se atribuye a Galileo la idea de aislar un cuerpo de su entorno, fue Newton quien sistematizó el uso de los diagramas de cuerpo libre. Esta técnica visual permite representar todas las fuerzas externas actuando sobre un objeto, convirtiendo problemas complejos en ecuaciones vectoriales manejables.

La evolución continuó con Leonhard Euler y Joseph-Louis Lagrange, quienes trasladaron la estática del dominio geométrico al analítico. Euler introdujo las ecuaciones de equilibrio para el cuerpo rígido, separando la traslación de la rotación. Su enfoque permitió analizar estructuras tridimensionales con una precisión sin precedentes.

Lagrange llevó esta abstracción más allá al formular la mecánica analítica. En su enfoque, la estática se deriva del principio de las fuerzas vivas y los trabajos virtuales. Esto significó que el equilibrio se podía determinar sin considerar las fuerzas de reacción internas, simplificando problemas con múltiples vínculos. Esta transición de la geometría pura al cálculo variacional marcó la madurez de la disciplina.

¿Cuáles son las leyes fundamentales que rigen el equilibrio?

El equilibrio en estática se fundamenta en la primera ley de Newton, que establece que un cuerpo permanece en reposo o en movimiento rectilíneo uniforme si la suma vectorial de las fuerzas que actúan sobre él es nula. Esta condición, conocida como equilibrio traslacional, implica que no hay aceleración neta en el punto de aplicación de las fuerzas. Para sistemas rígidos, esto se complementa con el equilibrio rotacional, donde la suma de los momentos de fuerza respecto a cualquier punto también debe ser cero.

Leyes de Newton y el principio de acción y reacción

La tercera ley de Newton es crucial para analizar interacciones entre cuerpos. Establece que si el cuerpo A ejerce una fuerza sobre el cuerpo B, entonces B ejerce una fuerza de igual magnitud y dirección, pero de sentido opuesto, sobre A. Estas fuerzas forman un par de acción y reacción. Es fundamental distinguir que estas fuerzas actúan sobre cuerpos diferentes, por lo que no se anulan entre sí al considerar el equilibrio de un solo cuerpo aislado. Por ejemplo, al apoyar una caja sobre una mesa, la caja ejerce una fuerza gravitatoria hacia abajo sobre la mesa, y la mesa responde con una fuerza normal hacia arriba sobre la caja. Ambas fuerzas son iguales en magnitud pero actúan sobre objetos distintos.

Dato curioso: Las fuerzas de acción y reacción siempre aparecen simultáneamente. No existe una fuerza aislada en la naturaleza; siempre hay dos cuerpos interactuando.

Principio de transmisibilidad de la fuerza

Este principio establece que el efecto externo de una fuerza aplicada a un cuerpo rígido permanece invariante si el punto de aplicación de la fuerza se desplaza a lo largo de su línea de acción. Esto significa que una fuerza puede considerarse como un vector deslizante a lo largo de su línea de acción sin alterar el estado de equilibrio del cuerpo rígido. Sin embargo, este principio es específico de los cuerpos rígidos; en cuerpos deformables, mover la fuerza a lo largo de su línea de acción puede cambiar la distribución interna de tensiones y, por tanto, la forma del cuerpo.

Sistemas de fuerzas concurrentes y no concurrentes

Las fuerzas que actúan sobre un cuerpo pueden clasificarse según la relación entre sus líneas de acción. Un sistema de fuerzas concurrentes es aquel en el que todas las líneas de acción de las fuerzas se intersecan en un mismo punto. En este caso, el cuerpo tiende a trasladarse desde ese punto común, y el equilibrio se logra cuando la suma vectorial de las fuerzas es cero. Por otro lado, en un sistema de fuerzas no concurrentes, las líneas de acción no se encuentran en un único punto. Esto genera no solo una tendencia al traslación, sino también una tendencia a rotar alrededor de un eje, lo que requiere considerar tanto la suma de fuerzas como la suma de momentos para alcanzar el equilibrio completo.

Descomposición de fuerzas en componentes cartesianas

Para analizar sistemas de fuerzas complejas, es común descomponer cada fuerza en componentes a lo largo de los ejes coordenados x, y y z. Esta descomposición permite tratar el problema en dimensiones independientes. Una fuerza F que forma un ángulo θ con el eje x positivo se descompone en una componente horizontal Fx y una componente vertical Fy. Las componentes se calculan utilizando funciones trigonométricas básicas.

La componente en el eje x se obtiene multiplicando la magnitud de la fuerza por el coseno del ángulo que forma con dicho eje:

La componente en el eje y se obtiene multiplicando la magnitud de la fuerza por el seno del ángulo:

Esta descomposición facilita la suma de fuerzas, ya que se pueden sumar todas las componentes en el eje x y todas las componentes en el eje y por separado. El equilibrio en dos dimensiones requiere que tanto la suma de las componentes en x como la suma de las componentes en y sean iguales a cero. Este método es esencial para resolver problemas de estructuras, vigas y mecanismos donde múltiples fuerzas actúan en diferentes direcciones.

¿Cómo se calculan los momentos y pares de fuerzas?

El cálculo de momentos y pares es fundamental para predecir si un cuerpo rígido rotará, se trasladará o permanecerá en equilibrio. No basta con saber la magnitud de la fuerza; su punto de aplicación determina el efecto rotacional. La estática transforma estas interacciones en vectores precisos mediante operaciones vectoriales.

Momento de una fuerza respecto a un punto

El momento de una fuerza mide la tendencia de dicha fuerza a hacer girar un cuerpo alrededor de un punto específico, llamado polo. Se define matemáticamente como el producto vectorial entre el vector posición y el vector fuerza. La fórmula es:

Aquí, \vec{r} es el vector que une el punto O con cualquier punto sobre la línea de acción de la fuerza \vec{F}. El resultado, \vec{M}_O, es un vector perpendicular al plano formado por \vec{r} y \vec{F}. Su dirección se determina con la regla de la mano derecha: si los dedos curvan de \vec{r} hacia \vec{F}, el pulgar señala el sentido del momento.

Dato curioso: El momento puede ser cero incluso si la fuerza es grande. Ocurre cuando la fuerza pasa exactamente por el punto de giro, haciendo que \vec{r} y \vec{F} sean paralelos. En ese caso, la puerta gira fácilmente si empujas lejos de las bisagras, pero casi no se mueve si empujas cerca de ellas.

Momento respecto a un eje

A veces interesa saber cuánto gira un cuerpo alrededor de una línea específica, como el eje de un tornillo. El momento respecto a un eje se obtiene proyectando el momento vectorial sobre dicho eje. Si \vec{u} es el vector unitario del eje, la magnitud escalar es:

Esta proyección indica la intensidad de la rotación alrededor de esa dirección concreta, descomponiendo el efecto tridimensional en un valor más manejable para análisis de ejes fijos.

Par de fuerzas y su naturaleza vectorial

Un par de fuerzas consiste en dos fuerzas iguales en magnitud, opuestas en dirección y separadas por una distancia perpendicular llamada brazo del par. A diferencia del momento de una sola fuerza, el par produce una rotación pura sin traslación neta. Se define como:

Donde \vec{r} es el vector que une los puntos de aplicación de las dos fuerzas. El par es un vector libre: su efecto no cambia si se traslada el par a cualquier punto del cuerpo rígido, siempre que mantenga su orientación. Esto simplifica el análisis de cuerpos sometidos a múltiples rotaciones.

Sistema equivalente de fuerzas

Cualquier conjunto de fuerzas actuando sobre un cuerpo rígido se puede reemplazar por una fuerza resultante y un par resultante en un punto elegido. La fuerza resultante es la suma vectorial de todas las fuerzas:

El par resultante es la suma de los momentos individuales respecto al punto elegido:

Esta sustitución permite simplificar sistemas complejos, facilitando el cálculo de equilibrios y reacciones en estructuras.

Análisis de estructuras y diagramas de cuerpo libre

El análisis de estructuras comienza con la abstracción correcta del sistema. Antes de aplicar cualquier ecuación, es necesario aislar el cuerpo de interés para identificar todas las fuerzas externas que actúan sobre él. Esta representación gráfica se conoce como Diagrama de Cuerpo Libre (DCL). Un error común entre estudiantes es incluir fuerzas internas o fuerzas que ya no actúan tras el corte del cuerpo. La precisión en esta etapa determina el éxito de todo el cálculo posterior.

Metodología del Diagrama de Cuerpo Libre

Construir un DCL sigue una secuencia lógica. Primero, se selecciona el cuerpo o subconjunto de la estructura a analizar, separándolo mentalmente del resto del entorno. Segundo, se dibuja la forma simplificada del cuerpo. Tercero, se ubican todas las fuerzas externas: pesos, cargas aplicadas y reacciones de los apoyos. Finalmente, se establece un sistema de coordenadas (generalmente cartesiano) para descomponer las fuerzas en componentes. No se olvide que cada fuerza debe tener su punto de aplicación exacto.

Tipos de apoyos y sus reacciones

Los apoyos restringen el movimiento de la estructura, generando fuerzas de reacción. En dos dimensiones, existen cuatro tipos fundamentales:

• Apoyo rodillo: Permite el giro y el desplazamiento en una dirección, pero restringe el movimiento en la dirección perpendicular a la superficie de apoyo. Su reacción es una única fuerza normal a la superficie. Es común en puentes para permitir la expansión térmica.
• Articulación o pivote: Restringe el desplazamiento en dos direcciones (horizontal y vertical), pero permite el giro libre. Genera dos componentes de fuerza de reacción, habitualmente llamadas Fx y Fy, o una fuerza resultante con dirección incierta.
• Empotramiento: Es el apoyo más rígido. Restringe tanto los desplazamientos como el giro del cuerpo. Por tanto, genera dos componentes de fuerza y un momento de reacción. Un ejemplo típico es una viga saliente de una pared gruesa.
• Guía o deslizamiento: Permite el desplazamiento en una dirección y el giro, pero restringe el desplazamiento en la dirección perpendicular y, a veces, el giro dependiendo de la configuración. Suele generar una fuerza y un momento de reacción.

Dato curioso: La distinción entre un rodillo y una articulación puede parecer sutil, pero cambia completamente la distribución de tensiones en una viga larga. Ignorar la libertad de giro de un rodillo puede llevar a sobredimensionar el material innariamente.

Isostática e hiperestática

La clasificación de una estructura depende del número de incógnitas de reacción frente al número de ecuaciones de equilibrio disponibles. En un plano, existen tres ecuaciones fundamentales de equilibrio estático:

Si el número de reacciones desconocidas es exactamente tres, la estructura es isostática o estáticamente determinada. Sus reacciones se resuelven únicamente con estas ecuaciones. Si hay más de tres reacciones, la estructura es hiperestática o estáticamente indeterminada. En estos casos, las ecuaciones de equilibrio son insuficientes y es necesario considerar la deformación de los cuerpos (elasticidad) o introducir ecuaciones adicionales de compatibilidad geométrica. Las estructuras isostáticas son más sensibles a asentamientos de los apoyos, mientras que las hiperestáticas suelen ofrecer mayor redundancia y seguridad ante fallos locales.

Importancia de la geometría

La estabilidad no depende solo de las fuerzas, sino de cómo están dispuestas. Una estructura puede tener las fuerzas correctas pero ser geométricamente inestable si todas las líneas de acción de las reacciones convergen en un mismo punto o son paralelas. Esta condición crea mecanismos de movimiento infinitesimal. Por ejemplo, tres barras articuladas en un solo punto pueden girar libremente si no hay otra restricción. Analizar la geometría de los vectores de reacción es tan crucial como calcular su magnitud. La consecuencia es directa: una mala disposición geométrica provoca el colapso, incluso con materiales de alta resistencia.

¿Qué diferencia la estática de la dinámica en la ingeniería?

La distinción fundamental entre estática y dinámica reside en la aceleración de los cuerpos bajo estudio. La estática analiza sistemas donde la aceleración es nula o despreciable, lo que implica que la suma de todas las fuerzas y momentos que actúan sobre el cuerpo es cero. En cambio, la dinámica estudia cuerpos con aceleración distinta de cero, donde las fuerzas no se anulan completamente y generan cambios en el movimiento según la segunda ley de Newton.

Esta diferencia no siempre es intuitiva. Un puente peatonal parece estático porque apenas se mueve, pero si un grupo de personas camina al mismo ritmo, las cargas varían en el tiempo y la dinámica cobra relevancia. Por otro lado, un coche a 100 km/h puede tratarse estáticamente si su velocidad es constante y las vibraciones son mínimas. La clave no es solo el movimiento, sino cómo cambian las fuerzas con el tiempo.

Equilibrio estático vs. dinámico

Un cuerpo puede estar en movimiento y aún así considerarse en equilibrio estático si su aceleración es nula. Esto se conoce como equilibrio dinámico. Un ejemplo clásico es un avión en vuelo nivelado a velocidad constante: las fuerzas de sustentación, peso, empuje y resistencia se equilibran, y aunque el avión se mueve, la suma de fuerzas es cero. En ingeniería, esto permite simplificar cálculos al tratar el sistema como estático, siempre que las variaciones de velocidad sean lentas.

Por el contrario, si el avión acelera o gira, las fuerzas ya no se anulan y entra en juego la dinámica. La aceleración genera fuerzas inerciales adicionales que deben considerarse en el diseño. Ignorarlas puede llevar a errores significativos, como sobrecargas en las alas o vibraciones excesivas en la fuselaje.

Cuándo la distinción es crítica

En el diseño de puentes, la estática suele ser suficiente para cargas constantes como el peso propio o el tráfico ligero. Sin embargo, si el puente soporta tráfico pesado o vientos fuertes, las cargas varían rápidamente y la dinámica se vuelve esencial. Un ejemplo histórico es el colapso del puente de Tacoma en 1940, donde las oscilaciones causadas por el viento no se consideraron adecuadamente en el diseño estático inicial.

En vehículos en movimiento, la distinción es aún más evidente. Un coche en carretera experimenta fuerzas dinámicas debido a la aceleración, frenado y curvas. Las suspensiones deben absorber estas variaciones para mantener la estabilidad. Si se tratara el coche como un sistema estático, se subestimaría la carga en las ruedas y se perdería la comodidad del pasajero.

Limitaciones de la estática

La estática falla cuando las cargas varían rápidamente en el tiempo. En estos casos, las fuerzas inerciales dominan y el sistema responde con vibraciones o deformaciones que la estática no predice. Por ejemplo, en turbinas de vapor, las aspas giran a miles de revoluciones por minuto. Las fuerzas centrífugas y las vibraciones son dinámicas por naturaleza. Tratarlas como estáticas llevaría a un diseño sobredimensionado o, peor aún, a una falla prematura.

Además, la estática no considera la historia de carga. Un material puede agotarse por fatiga si se somete a ciclos repetidos de carga y descarga, algo que la dinámica explica mejor. Esto es crucial en estructuras sometidas a sismos o vientos intermitentes, donde la respuesta del material depende de cómo cambian las fuerzas con el tiempo.

Dato curioso: El puente de Tacoma, que colapsó en 1940, se convirtió en un símbolo de la importancia de la dinámica en ingeniería civil. Su caída demostró que ignorar las fuerzas dinámicas puede tener consecuencias dramáticas, incluso en estructuras que parecen sólidas.

La elección entre estática y dinámica depende de la precisión requerida y de cómo varían las cargas. En ingeniería, entender esta distinción permite optimizar diseños, ahorrar materiales y mejorar la seguridad. Pero hay un matiz: muchos sistemas requieren un enfoque híbrido, donde la estática proporciona la base y la dinámica ajusta los detalles. La clave está en saber cuándo simplificar y cuándo profundizar.

Aplicaciones en ingeniería civil y mecánica

La estática es la columna vertebral del diseño estructural. Sin ella, un puente podría colapsar bajo su propio peso o una viga podría ceder ante una carga puntual. En ingeniería civil, el objetivo principal es asegurar que las fuerzas externas y las reacciones internas se equilibren, manteniendo la estructura en reposo o en movimiento constante. Esto requiere calcular con precisión cómo se distribuyen las cargas en vigas, columnas y trabes.

Cálculo de cargas en elementos estructurales

Al diseñar una viga, los ingenieros deben determinar las fuerzas cortantes y los momentos flectores en cada punto. Estos valores indican dónde el material sufrirá mayor tensión. La fórmula del momento flector en una viga simplemente apoyada con carga puntual en el centro es:

Donde P es la carga aplicada y L es la longitud del vano. Si el momento calculado supera la resistencia del material, la viga se agrieta o se deforma. Las columnas, por su parte, soportan principalmente cargas axiales de compresión. Un error en el cálculo de la fuerza axial puede provocar el pandeo, una falla repentina donde la columna se dobla lateralmente.

Dato curioso: El puente Golden Gate utiliza más de 2 millones de toneladas de acero. Cada perno y cada tramo fue calculado estáticamente para resistir no solo el peso del tráfico, sino también el viento y la actividad sísmica. Un solo error en el equilibrio de fuerzas podría haber desplazado la torre principal metros hacia afuera.

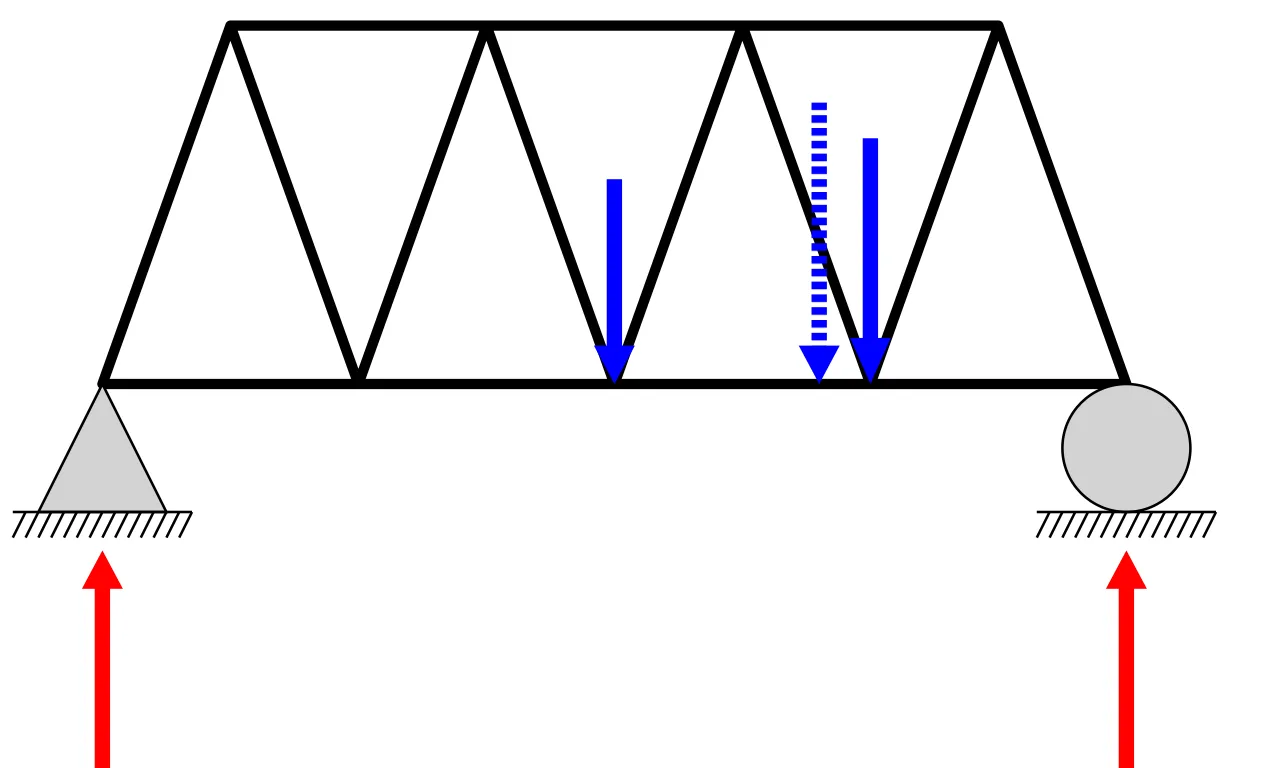

Estructuras reticulares y armaduras

Las armaduras son estructuras compuestas por barras conectadas en nudos, formando triángulos rígidos. Se usan en puentes largos, techos de naves industriales y torres de transmisión eléctrica. El análisis de estas estructuras se basa en dos métodos principales: el método de los nudos y el método de las secciones.

En el método de los nudos, se aísla cada unión y se aplican las ecuaciones de equilibrio de fuerzas en dos dimensiones:

Esto permite calcular la fuerza interna en cada barra, determinando si está en tensión o compresión. La ventaja de las armaduras es que aprovechan la geometría para distribuir las cargas de manera eficiente, reduciendo el peso total de la estructura en comparación con una viga maciza.

Mecanismos simples en ingeniería mecánica

En ingeniería mecánica, la estática analiza máquinas y mecanismos que transmiten fuerza. Las palancas, poleas y tornos son ejemplos clásicos. Una palanca permite multiplicar la fuerza aplicada mediante el brazo de palanca. La relación se expresa como:

Donde F es la fuerza y d es la distancia al punto de apoyo. Este principio se aplica en grúas, pinzas y hasta en el diseño de la suspensión de un automóvil. Las poleas cambian la dirección de la fuerza y pueden reducir la carga necesaria para levantar un objeto. Los tornos convierten un movimiento rotacional en uno lineal, útil en tornillos de banco y mecanismos de ajuste preciso.

La estática no solo evita el colapso; optimiza el uso de materiales. Un diseño estático eficiente reduce costos y peso, lo que es crucial en la construcción moderna y en la maquinaria pesada. Sin estos cálculos, la ingeniería sería una mezcla de prueba y error, con resultados a menudo caros y, a veces, costosos en tiempo de vida.

Ejercicios resueltos

La resolución de problemas en estática sigue una metodología sistemática que reduce la incertidumbre. El primer paso siempre es identificar el cuerpo de interés y aislarlo mediante un Diagrama de Cuerpo Libre (DCL). Este dibujo muestra todas las fuerzas externas actuantes. Sin un buen DCL, las ecuaciones de equilibrio son apenas números sin contexto.

Ejercicio 1: Reacciones en una viga simplemente apoyada

Consideremos una viga horizontal de longitud L = 6 metros, apoyada en sus extremos A (rodamiento) y B (articulación). Una carga puntual vertical descendente de P = 1200 N actúa exactamente en el centro de la viga. Se desprecia el peso propio de la viga.

El DCL muestra tres fuerzas: la reacción vertical RA hacia arriba en A, la reacción vertical RB hacia arriba en B, y la fuerza P hacia abajo en L/2. Aplicamos las ecuaciones de equilibrio estático en dos dimensiones.

Sumamos momentos respecto al punto A para eliminar RA de la ecuación. El sentido horario se toma como positivo:

Despejamos RB y sustituimos los valores numéricos:

Para hallar RA, sumamos fuerzas en el eje vertical Y:

La simetría del problema confirma que cada apoyo soporta la mitad de la carga. Este resultado es fundamental para el diseño de vigas cortas.

Dato curioso: En estructuras reales, la suposición de "punto de aplicación" es una idealización. Una carga puntual genera una concentración de tensiones infinita en el punto exacto, lo que lleva al concepto de "estrés singularidad" en mecánica de sólidos.

Ejercicio 2: Tensión en un sistema de poleas

Un bloque de masa m = 50 kg cuelga de una cuerda que pasa por una polea fija ideal (sin fricción y sin masa). La cuerda tira verticalmente hacia arriba con una tensión T. Determinar el valor de T necesaria para mantener el bloque en reposo.

El DCL del bloque incluye dos fuerzas: el peso W actuando hacia abajo y la tensión T actuando hacia arriba por la cuerda. El peso se calcula multiplicando la masa por la aceleración de la gravedad (g ≈ 9.81 m/s²).

Aplicamos la primera ley de Newton en el eje Y. Como la aceleración es cero, la suma de fuerzas es nula:

Por lo tanto, la tensión en la cuerda es igual al peso del bloque:

Este ejemplo ilustra que la tensión no es una fuerza única, sino una fuerza de tracción interna transmitida a lo largo de la cuerda. Si la polea tuviera fricción significativa, la tensión en el lado del tirón sería mayor que la del lado de la carga. En sistemas más complejos con múltiples poleas móviles, la ventaja mecánica reduce la fuerza necesaria, pero aumenta la distancia que debe recorrer la cuerda. La conservación de la energía subyace a esta relación.

Preguntas frecuentes

¿Qué es el equilibrio estático?

El equilibrio estático ocurre cuando la suma de todas las fuerzas y la suma de todos los momentos que actúan sobre un cuerpo son iguales a cero, resultando en una aceleración lineal y angular nula.

¿Cuál es la diferencia entre fuerza y momento?

Una fuerza es una magnitud vectorial que tiende a producir traslación en un cuerpo, mientras que el momento (o par de fuerzas) mide la tendencia de una fuerza a producir rotación alrededor de un punto o eje.

¿Por qué son importantes los diagramas de cuerpo libre?

Los diagramas de cuerpo libre son herramientas gráficas que aíslan un cuerpo de su entorno para visualizar todas las fuerzas externas que actúan sobre él, facilitando la aplicación de las ecuaciones de equilibrio.

¿La estática solo aplica a cuerpos en reposo absoluto?

No necesariamente. La estática también aplica a cuerpos que se mueven con velocidad constante (equilibrio dinámico), siempre que la aceleración neta sea cero, aunque en ingeniería se asocia principalmente con el reposo.

¿Qué leyes de Newton son fundamentales en estática?

La Primera Ley de Newton (ley de inercia) y la Tercera Ley de Newton (acción y reacción) son las más relevantes, ya que establecen las condiciones de equilibrio de fuerzas y las interacciones entre cuerpos en contacto.

Resumen

La estática proporciona las herramientas matemáticas y conceptuales para analizar el equilibrio de cuerpos bajo la acción de fuerzas. Se basa en las leyes de Newton y en el cálculo de momentos para determinar las reacciones en soportes y las fuerzas internas en estructuras. Su aplicación es crucial en ingeniería civil y mecánica para garantizar la estabilidad y seguridad de construcciones y mecanismos.

Comprender los diagramas de cuerpo libre y las ecuaciones de equilibrio permite a los ingenieros diseñar sistemas eficientes que resistan cargas externas sin fallar. Este conocimiento es la base para avanzar hacia análisis más complejos en dinámica y resistencia de materiales.
