Definición y concepto

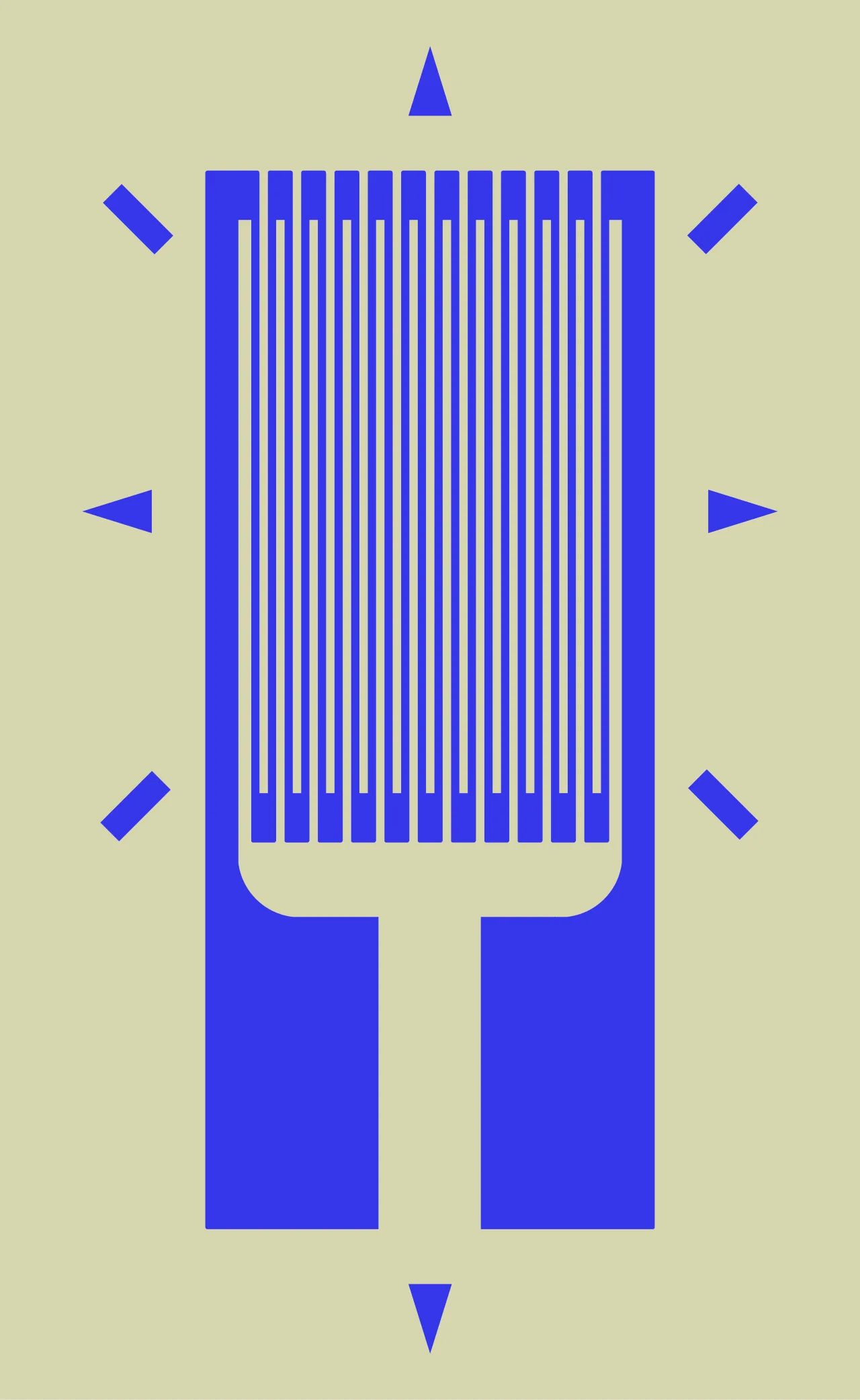

Una galga extensiométrica, también conocida como extensiómetro, es un dispositivo sensorial diseñado específicamente para cuantificar la deformación mecánica que experimenta un objeto bajo la acción de esfuerzos externos. Este instrumento no mide la fuerza directamente, sino el cambio dimensional resultante, convirtiendo una magnitud mecánica en una señal eléctrica medible. Su implementación es fundamental en la ingeniería experimental y la control de calidad industrial, donde la precisión en la medición de la distorsión de materiales es crítica para determinar el estado de tensión de una estructura o componente.
Principio de funcionamiento: el efecto piezorresistivo
El funcionamiento de la galga extensiométrica se fundamenta en el efecto piezorresistivo. Este fenómeno físico describe la propiedad inherente de ciertos materiales para modificar su resistencia eléctrica cuando son sometidos a esfuerzos mecánicos que provocan una deformación. La variación de la resistencia no es aleatoria; depende directamente de la dirección en la que se ejercen las fuerzas sobre el sensor. Cuando una fuerza externa deforma la galga, se produce un cambio en su valor nominal de resistencia eléctrica, lo que permite establecer una correlación directa entre la magnitud de la deformación y la señal eléctrica resultante.
Esta variación en la resistencia eléctrica es el resultado combinado de tres factores físicos interdependientes. En primer lugar, existe un cambio en la longitud física del material conductor que compone la galga. Al estirarse o comprimirse, la trayectoria que deben recorrer los electrones se modifica. En segundo lugar, se produce una alteración en la sección transversal del conductor; generalmente, al aumentar la longitud, la sección disminuye (y viceversa), afectando la densidad de corriente. En tercer lugar, se genera un cambio en la propia resistividad del material, una propiedad intrínseca que puede variar bajo tensión mecánica, especialmente en materiales semiconductores.
La relación matemática que rige este comportamiento se expresa a través de la fórmula básica de la resistencia eléctrica, donde la resistencia es proporcional a la longitud e inversamente proporcional al área de la sección transversal, multiplicado por la resistividad del material:
R = ρ ⋅ L ADonde R representa la resistencia eléctrica, ρ es la resistividad del material, L es la longitud del conductor y A es el área de la sección transversal. Cualquier variación en estas tres variables debido a la aplicación de un esfuerzo mecánico se traduce en un cambio medible en R. Esta sensibilidad permite que la galga extensiométrica capture deformaciones incluso en el orden de las millonésimas, convirtiendo pequeñas distorsiones físicas en señales eléctricas precisas, que posteriormente pueden ser procesadas mediante circuitos como el puente de Wheatstone para obtener lecturas cuantitativas de la deformación aplicada.
Historia y desarrollo tecnológico
El desarrollo de la galga extensiométrica es el resultado de una convergencia de descubrimientos físicos y avances en la ingeniería de materiales a lo largo de casi dos siglos. Los fundamentos teóricos se remontan a 1832, cuando Samuel Hunter Christie describió por primera vez el principio del circuito que llevaría su nombre, aunque fue Charles Wheatstone quien lo popularizó en 1843. Este circuito, conocido como el puente de Wheatstone, se convirtió en la herramienta estándar para medir pequeñas variaciones en la resistencia eléctrica, un factor crítico para la sensibilidad de las primeras galgas.
El efecto piezorresistivo y los inicios
En 1856, Lord Kelvin descubrió el efecto piezorresistivo, estableciendo que la resistencia eléctrica de un conductor cambia cuando se somete a tensión mecánica. Sin embargo, durante casi un siglo, este fenómeno permaneció como una curiosidad física hasta que la necesidad de mediciones precisas en la ingeniería lo elevó a rango de herramienta práctica. En la década de 1930, Charles Kearns realizó contribuciones fundamentales al demostrar que una cinta metálica delgada podía servir como sensor sensible, sentando las bases para la comercialización del dispositivo.
La invención de Simmons y Ruge
El hito definitorio ocurrió en 1938, cuando Edward E. Simmons y Arthur C. Ruge inventaron la primera galga extensiométrica práctica. Su diseño utilizaba una rejilla de alambre de aleación metálica (como el constantán) adherida a un soporte aislante, permitiendo medir la deformación con una precisión sin precedentes. Esta invención transformó la medición de esfuerzos en la industria, pasando de ser una variable secundaria a un parámetro fundamental en el análisis estructural.
Consolidación y mejoras posteriores
La trayectoria técnica continuó con disputas legales y mejoras de ingeniería. En 1949, una significativa disputa de patentes con el Instituto de Tecnología de California (Caltech) ayudó a definir la propiedad intelectual de la tecnología, asegurando su adopción masiva. Posteriormente, en 1952, la compañía Saunders-Roe introdujo mejoras cruciales en el diseño, optimizando la relación entre la longitud del alambre y el soporte para aumentar la sensibilidad y reducir los errores de medición. Estos avances consolidaron a la galga extensiométrica como un componente esencial en la instrumentación industrial moderna.
¿Cuáles son los tipos de galgas extensiométricas?
Las galgas extensiométricas se clasifican principalmente en dos grandes categorías según el material conductor utilizado: galgas metálicas y galgas semiconductoras. Esta distinción es fundamental, ya que determina las propiedades eléctricas, la sensibilidad y el rango de temperatura de operación del sensor. La elección entre un tipo u otro depende de las exigencias específicas de la medición, como la magnitud de la deformación esperada o la estabilidad térmica requerida.
Galgas extensiométricas metálicas
Las galgas metálicas son las más utilizadas en la industria debido a su linealidad y estabilidad. Se subclasifican según su método de fabricación en tres tipos principales: de hilo, de película y de metal depositado.
- Galgas de hilo: Consisten en un alambre fino estirado sobre un soporte aislante. Son robustas y adecuadas para deformaciones grandes.
- Galgas de película: El conductor se deposita mediante evaporación o sinterización sobre un sustrato flexible. Ofrecen buena estabilidad térmica.
- Galgas de metal depositado: Utilizan técnicas de fotolitografía para definir la pista conductora, permitiendo geometrías complejas.
Los materiales más comunes para estas galgas incluyen el constantán (aleación de cobre y níquel), el nicrom (níquel y cromo) y aleaciones de platino. El constantán es el estándar por su bajo coeficiente de temperatura de la resistencia, mientras que el nicrom ofrece mayor resistencia a la fatiga.
Galgas extensiométricas semiconductoras
Las galgas semiconductoras utilizan materiales como el silicio o el germanio. Su funcionamiento se basa principalmente en el efecto piezorresistivo intrínseco del material, lo que otorga una sensibilidad significativamente mayor que en las metálicas. Sin embargo, suelen presentar una mayor no linealidad y dependencia de la temperatura.
| Tipo | Material típico | Factor de galga (aprox.) | Ventaja principal |
|---|---|---|---|
| Metalica | Constantán | 2.0 – 2.2 | Linealidad y estabilidad |
| Metalica | Nicrom | 2.0 – 2.5 | Resistencia a la fatiga |
| Semiconductora | Silicio | 50 – 200 | Alta sensibilidad |
La selección del material adecuado es crítica para minimizar errores de medición. El efecto piezorresistivo en los semiconductores es mucho más pronunciado que en los metales, donde el cambio de resistencia se debe principalmente a los cambios geométricos (longitud y sección transversal) del conductor.
Principio de medición y tratamiento de señal
La medición de la deformación mediante una galga extensiométrica se basa en la conversión de una variación de resistencia eléctrica en una señal de voltaje medible. Este proceso se realiza comúnmente mediante el puente de Wheatstone, un circuito eléctrico que permite detectar pequeños cambios en la resistencia con alta precisión. La configuración del puente determina la sensibilidad y la linealidad de la señal de salida.
Configuraciones del puente de Wheatstone
Existen tres configuraciones principales para conectar las galgas en el circuito de medición. En la configuración de cuarto de puente, se utiliza una única galga activa mientras que las otras tres resistencias son fijas. Esta disposición es simple pero ofrece una sensibilidad moderada. La configuración de medio puente emplea dos galgas activas, lo que permite una mayor sensibilidad y una mejor compensación de errores sistemáticos. Finalmente, el puente completo utiliza cuatro galgas activas, ofreciendo la máxima sensibilidad y linealidad, siendo ideal para mediciones de alta precisión en entornos complejos.
Factor de galga y cálculo de la deformación
La relación entre el cambio de resistencia y la deformación mecánica se cuantifica mediante el factor de galga (GF). Este parámetro indica cuánto cambia la resistencia de la galga por unidad de deformación unitaria (épsilon). El cálculo del factor de galga permite determinar la magnitud de la deformación aplicada al objeto medido a partir de la variación de resistencia observada en el circuito. Este factor es fundamental para calibrar el sensor y asegurar la exactitud de las mediciones en diferentes materiales.
Compensación de temperatura
La temperatura afecta significativamente la resistencia eléctrica de las galgas, introduciendo errores en la medición si no se compensa adecuadamente. En las configuraciones de medio y completo, se aprovecha la disposición de las galgas para cancelar los efectos térmicos. Por ejemplo, si dos galgas experimentan el mismo cambio de temperatura pero sufren deformaciones opuestas, las variaciones de resistencia debidas a la temperatura se anulan mutuamente. Esta compensación es esencial para mantener la precisión de la medición en entornos industriales con fluctuaciones térmicas.
¿Cómo se selecciona e instala una galga extensiométrica?
La selección adecuada de una galga extensiométrica es fundamental para garantizar la precisión de las mediciones de deformación en aplicaciones industriales y de investigación. Este proceso requiere evaluar múltiples factores técnicos, incluyendo el tipo de esfuerzo a medir, las características del material base y las condiciones ambientales del entorno operativo.
Criterios de selección según tipo de esfuerzo
La elección del tipo de galga depende directamente de la naturaleza de la carga aplicada. Para mediciones estáticas, donde la deformación cambia lentamente con el tiempo, las galgas metálicas son generalmente preferidas por su estabilidad térmica y linealidad. Cuando se trata de esfuerzos dinámicos o de fatiga, donde las cargas varían rápidamente, es crucial considerar la respuesta en frecuencia del sensor y la resistencia a la fatiga del material de la galga.
Las galgas de semiconductor, basadas en silicio o germanio, ofrecen una mayor sensibilidad debido al efecto piezorresistivo más pronunciado, lo que las hace ideales para detectar pequeñas variaciones de deformación. Sin embargo, su mayor sensibilidad también implica una mayor susceptibilidad a las variaciones de temperatura, lo que requiere una compensación térmica adecuada.
Longitud de la galga
La longitud activa de la galga influye significativamente en la resolución espacial de la medición. Las galgas cortas son adecuadas para medir deformaciones locales o en gradientes de tensión pronunciados, mientras que las galgas largas proporcionan un promedio de la deformación sobre una mayor área, lo que puede ser ventajoso para suavizar las irregularidades superficiales del material base.
Preparación de la superficie
Una preparación adecuada de la superficie del objeto a medir es esencial para asegurar una adhesión firme y una transmisión eficiente de la deformación. El proceso típico incluye la limpieza con disolventes para eliminar grasas y óxidos, seguido de un lijado suave para crear una superficie ligeramente rugosa que mejore la adherencia del adhesivo.
Proceso de instalación y protección
La instalación de la galga extensiométrica se realiza comúnmente mediante adhesivos especiales, cuya selección depende de la temperatura de operación y del tipo de deformación esperada. Una vez colocada la galga en la posición deseada, se aplica presión uniforme para eliminar burbujas de aire y asegurar un contacto íntimo entre la galga y la superficie.
La protección ambiental es crucial para garantizar la durabilidad de la medición. Las galgas pueden protegerse mediante recubrimientos de laca, silicona o películas plásticas, dependiendo de factores como la humedad, la temperatura y la exposición a productos químicos. La medición de la variación de resistencia eléctrica se realiza comúnmente mediante el puente de Wheatstone, que permite convertir el cambio de resistencia en una señal eléctrica medible con alta precisión.
Aplicaciones en ingeniería y ciencia
Las galgas extensiométricas son componentes fundamentales en la medición de deformaciones en diversas disciplinas de la ingeniería y la ciencia. Su capacidad para convertir esfuerzos mecánicos en señales eléctricas mediante el efecto piezorresistivo permite una integración versátil en sistemas de medición complejos. La precisión de estas mediciones, a menudo procesadas a través del puente de Wheatstone, las convierte en herramientas esenciales para el análisis estructural y el control de calidad en entornos industriales y de investigación.
Ingeniería civil y estructuras
En el ámbito de la ingeniería civil, las galgas se emplean para monitorear la integridad estructural de puentes, edificios y obras de hormigón. Al adherirse a la superficie de estos elementos, permiten detectar microdeformaciones causadas por cargas estáticas y dinámicas. Este monitoreo continuo facilita la evaluación del estado de tensión del material, lo que es crítico para predecir la fatiga del acero o la contracción del hormigón a lo largo del tiempo. La información recopilada ayuda a los ingenieros a tomar decisiones sobre mantenimiento preventivo y refuerzo estructural, asegurando la seguridad y la durabilidad de las infraestructuras.
Aeronáutica y mecánica
La industria aeronáutica utiliza extensiómetros para analizar las cargas en las alas, el fuselaje y los componentes del motor de las aeronaves. Dado que el peso y la precisión son factores críticos en el diseño aeroespacial, las galgas extensiométricas ofrecen una solución ligera y de alta resolución. Permiten medir las deformaciones bajo condiciones extremas de temperatura y presión, lo que es vital para validar los modelos de elementos finitos y optimizar el diseño estructural. Además, se utilizan en ensayos de materiales para determinar propiedades mecánicas como el módulo de Young y el límite elástico.
Medicina y biomecánica
En el campo de la medicina, las aplicaciones de las galgas extensiométricas incluyen el desarrollo de sensores dentales y dispositivos para la miografía. En la odontología, se utilizan para medir las fuerzas de mordida y la presión ejercida sobre las prótesis dentales, proporcionando datos cuantitativos para ajustar el tratamiento ortodóntico o protésico. En la miografía, estos sensores permiten registrar las variaciones de longitud y tensión en los músculos esqueléticos durante el movimiento, facilitando el estudio de la función muscular y la rehabilitación física. La capacidad de los semiconductores como el silicio y el germanio para ofrecer alta sensibilidad resulta particularmente útil en estos contextos de precisión.
Agronomía y física
En agronomía, las galgas extensiométricas se integran en sistemas de medición para evaluar la tensión en cuerdas de plantas, estructuras de invernaderos y suelos. Estas mediciones ayudan a optimizar el crecimiento de los cultivos y a mejorar la eficiencia de los sistemas de soporte. En física, se utilizan para estudiar fenómenos como la magnetostricción, donde los materiales cambian de forma bajo la influencia de un campo magnético. La precisión de la medición de la deformación permite a los investigadores analizar las propiedades de nuevos materiales y validar teorías físicas en condiciones controladas.
Control de calidad e investigación
El uso de galgas extensiométricas es fundamental en el control de calidad en la industria manufacturera. Se emplean para verificar que los componentes cumplen con las especificaciones de deformación bajo carga, asegurando la consistencia y la fiabilidad de los productos finales. En la investigación científica, estas herramientas permiten recopilar datos precisos sobre el comportamiento de materiales bajo diversas condiciones, facilitando el avance en campos como la ciencia de materiales, la mecánica de sólidos y la ingeniería biomédica. La integración de estas galgas en sistemas de adquisición de datos modernos ha mejorado significativamente la eficiencia y la precisión de las mediciones.
Ventajas, limitaciones y errores de medición
Ventajas técnicas
Las galgas extensiométricas destacan por su reducido tamaño y peso, lo que permite su instalación en superficies curvas o en componentes estructurales con espacio limitado sin alterar significativamente la distribución de esfuerzos del objeto medido. Esta miniaturización facilita la medición puntual de la deformación, ofreciendo una alta resolución espacial en comparación con otros sensores mecánicos tradicionales.
La respuesta en frecuencia de estos sensores es generalmente amplia, lo que los hace adecuados para medir tanto deformaciones estáticas como dinámicas. Pueden capturar variaciones rápidas en la resistencia eléctrica generadas por el efecto piezorresistivo, permitiendo el análisis de vibraciones y cargas cíclicas en ingeniería mecánica y civil. Además, su bajo costo relativo y la facilidad de adhesión mediante pegamentos especializados facilitan su implementación en diversos materiales estructurales.
Limitaciones operativas
Una limitación inherente es que la medición se realiza únicamente en una dirección específica, alineada con la rejilla conductora de la galga. Para capturar el estado de esfuerzo completo en un punto, es necesario utilizar rosetas de galgas o múltiples unidades orientadas en ángulos distintos. Asimismo, la precisión depende críticamente del límite elástico del material base; si la deformación excede este rango, la relación lineal entre la deformación y la resistencia eléctrica puede verse comprometida, introduciendo no linealidades en la lectura.
La señal eléctrica generada por la variación de resistencia es intrínsecamente débil, lo que exige el uso de circuitos de acondicionamiento de señal, como el puente de Wheatstone, y amplificadores de bajo ruido para obtener lecturas significativas. Esta sensibilidad hace que el sistema sea susceptible a interferencias electromagnéticas externas si el cableado no está correctamente blindado.
Errores de medición y factores ambientales
La sensibilidad a la temperatura es una de las fuentes de error más significativas. Los cambios térmicos provocan la expansión o contracción tanto de la galga como del material base, además de modificar la resistividad intrínseca del conductor (efecto piezorresistivo térmico). Sin una compensación adecuada, estas variaciones pueden enmascarar la deformación mecánica real.
La histéresis también afecta la precisión, especialmente en mediciones dinámicas donde la trayectoria de carga y descarga no coincide perfectamente, generando pequeñas diferencias en la resistencia para un mismo valor de deformación. Finalmente, existe un error de promediación: la galga mide la deformación media a lo largo de la longitud de su rejilla activa. Si el gradiente de esfuerzo es muy pronunciado en una zona pequeña, la lectura puede diferir de la deformación puntual exacta en el centro de la galga, lo que requiere considerar la longitud de la rejilla en relación con el campo de esfuerzo.
Ejercicios resueltos
Cálculo de la deformación unitaria
La relación fundamental que vincula la variación de la resistencia eléctrica con la deformación mecánica se expresa mediante la ecuación que relaciona el cambio relativo de resistencia, el factor de galga y la deformación unitaria. Esta fórmula permite determinar la deformación aplicada a un objeto cuando se conoce la variación de resistencia medida y las características específicas del sensor utilizado. El cálculo requiere identificar correctamente los valores de la resistencia inicial, la resistencia final y el factor de galga proporcionado por el fabricante.
El procedimiento para resolver estos ejercicios implica sustituir los valores conocidos en la ecuación básica y despejar la incógnita deseada. Es fundamental mantener la coherencia en las unidades de medida y considerar el signo de la variación para determinar si la deformación es de tracción o compresión. Los siguientes ejemplos ilustran la aplicación práctica de esta relación matemática en situaciones hipotéticas de medición industrial.
Ejemplo 1: Determinación de la deformación en tracción
Se considera una galga extensiométrica con un factor de galga de 2.0. Durante una prueba de tracción, se observa que la resistencia eléctrica del sensor aumenta de 120 ohmios a 120.24 ohmios. El objetivo es calcular la deformación unitaria sufrida por el material al que está adherida la galga. Para ello, se calcula primero la variación absoluta de resistencia restando el valor inicial del valor final. Posteriormente, se divide esta diferencia por la resistencia inicial para obtener la variación relativa. Finalmente, se aplica la fórmula que relaciona la variación relativa con el factor de galga para obtener la deformación unitaria.
Ejemplo 2: Cálculo de la variación de resistencia
Se sabe que el material ha sufrido una deformación unitaria de 0.001 debido a una carga aplicada. La resistencia nominal de la galga es de 120 ohmios. Se requiere determinar cuál es la nueva resistencia eléctrica del sensor después de la deformación. Para resolverlo, se utiliza la relación directa entre la deformación, el factor de galga y la variación relativa de resistencia. Se calcula la variación absoluta multiplicando la variación relativa por la resistencia inicial. Este valor se suma a la resistencia nominal para obtener la resistencia final medida por el puente de Wheatstone.
