Interruptor de lengüeta: principio de funcionamiento, construcción y aplicaciones

Definición y concepto

El interruptor de lengüeta, también conocido como relé reed o simplemente reed switch, es un dispositivo electrónico fundamental caracterizado por ser un interruptor eléctrico activado por un campo magnético. A diferencia de los interruptores mecánicos tradicionales que requieren contacto físico directo o presión manual, este componente responde directamente a la influencia magnética externa. Su diseño intrínseco lo convierte en una solución robusta para diversas aplicaciones ingenieriles, donde la precisión y la protección ambiental son factores críticos para el rendimiento del sistema.

Principio de funcionamiento y modos de operación

El mecanismo de actuación se basa en la interacción entre un campo magnético y los contactos internos del dispositivo. Existen dos configuraciones principales de operación que determinan su comportamiento ante la presencia del imán. La primera es el modo de contacto normalmente abierto (NA). En este estado, los contactos permanecen separados, manteniendo el circuito en estado de ruptura. Cuando se aplica un campo magnético suficiente, las lengüetas ferrosas se atraen entre sí, cerrando el circuito y permitando el flujo de corriente eléctrica.

La segunda configuración es el modo de contacto normalmente cerrado (NC). En ausencia de campo magnético, los contactos se mantienen unidos, manteniendo el circuito cerrado. Al exponer el dispositivo al campo magnético, las fuerzas magnéticas superan la tensión mecánica de las lengüetas, provocando que se separen y abran el circuito. Esta versatilidad permite integrar el interruptor en circuitos lógicos complejos, actuando como sensores de proximidad, finales de carrera o interruptores de estado sólido en entornos específicos.

Historia y origen

El desarrollo del interruptor de lengüeta representa un hito significativo en la evolución de la instrumentación eléctrica y la automatización industrial. Este dispositivo, conocido técnicamente como reed switch o relé reed, fue inventado en 1936 por el ingeniero W. B. Elwood. La creación de este componente ocurrió mientras Elwood trabajaba en los prestigiosos Laboratorios Bell, una institución que jugó un papel fundamental en la consolidación de las telecomunicaciones y la electrónica moderna durante el siglo XX.

La invención de Elwood respondió a la necesidad de crear un mecanismo de conmutación fiable que pudiera ser activado por un campo magnético externo, sin requerir contacto eléctrico directo entre el actuador y el circuito. Este principio de funcionamiento permitió aislar eléctricamente el circuito de control del circuito de carga, una característica que se volvería esencial en diversas aplicaciones de ingeniería.

Contexto de la ingeniería eléctrica de la época

A principios de la década de 1930, la ingeniería eléctrica estaba experimentando una transición hacia sistemas más complejos que demandaban componentes más compactos y duraderos. Los interruptores mecánicos tradicionales sufrían de desgaste por fricción y oxidación de los contactos, lo que limitaba su vida útil y su precisión. La propuesta de Elwood ofrecía una solución elegante a estos problemas mediante el sellado de los contactos ferrosos en un entorno controlado.

La decisión de utilizar un tubo de vidrio sellado al vacío fue crucial para el éxito del dispositivo. Este diseño protegía los contactos internos de la contaminación atmosférica y la oxidación, asegurando una conmutación limpia y consistente a lo largo del tiempo. Además, el sellado hermético permitía que el interruptor de lengüeta se utilizara en entornos hostiles, como aquellos con atmósferas explosivas, ya que cualquier chispa generada durante la conmutación quedaba contenida dentro del tubo de vidrio, reduciendo significativamente el riesgo de ignición externa.

Los Laboratorios Bell proporcionaron el entorno ideal para la experimentación y la refinación de este concepto. La colaboración interdisciplinaria característica de estos laboratorios permitió integrar conocimientos de ciencia de materiales, electromagnetismo y técnica de fabricación de vidrio para producir un componente que fuera tanto funcional como económicamente viable para la producción en masa. Este contexto institucional fue determinante para que el interruptor de lengüeta pasara de ser un prototipo de ingeniería a un componente estándar en la industria electrónica.

La aparición del interruptor de lengüeta en 1936 sentó las bases para futuras innovaciones en la tecnología de relés y sensores magnéticos. Su capacidad para operar a frecuencias relativamente altas, con un ciclo de funcionamiento máximo de aproximadamente 500 veces por segundo, lo hizo adecuado para aplicaciones que requerían una respuesta rápida y precisa, ampliando así su utilidad más allá de los sistemas eléctricos básicos hacia la electrónica de precisión y la automatización temprana.

¿Cómo está construido un interruptor de lengüeta?

La construcción de un interruptor de lengüeta se caracteriza por su simplicidad mecánica y su hermeticidad. El dispositivo fundamental consiste en un tubo de vidrio transparente que contiene un ambiente de vacío o gas inerte, diseñado para proteger los contactos internos de la oxidación y la corrosión. Dentro de este encapsulamiento, se encuentran dos lengüetas o contactos ferrosos, generalmente hechos de una aleación de hierro y níquel, que actúan como elementos sensibles al campo magnético externo.

Componentes internos y sellado

Los contactos están soldados en los extremos opuestos del tubo de vidrio, manteniendo una pequeña separación entre sus puntas libres. Esta disposición permite que, al aplicar un campo magnético, las lengüetas se atraigan o repelan, cerrando o abriendo el circuito eléctrico sin contacto físico directo con el exterior. Para garantizar la durabilidad y la baja resistencia de contacto, las puntas de las lengüetas suelen estar bañadas en metales preciosos, como oro, paladio o una aleación de oro y paladio. Este recubrimiento es crucial para reducir la resistencia de contacto y minimizar el efecto de la resistencia de contacto variable a lo largo del tiempo.

Dimensiones y encapsulamiento

Las dimensiones típicas de un interruptor de lengüeta estándar son aproximadamente 10 mm de largo por 3 mm de diámetro, aunque existen variaciones según la aplicación específica. El tubo de vidrio actúa como aislante eléctrico y mecánico, protegiendo los contactos del entorno externo. Este diseño compacto permite su integración en diversos dispositivos electrónicos y mecánicos, ofreciendo una solución fiable para la conmutación eléctrica activada magnéticamente. La hermeticidad del tubo es esencial para mantener la integridad de los contactos y asegurar un funcionamiento consistente a lo largo de la vida útil del dispositivo.

Principio de funcionamiento

El interruptor de lengüeta opera mediante la interacción directa entre un campo magnético externo y los contactos internos sellados. Este dispositivo eléctrico se activa cuando un campo magnético, generado por un imán permanente o una bobina, influye sobre las lengüetas ferrosas contenidas en el tubo de vidrio. La estructura básica consiste en contactos ferrosos sellados al vacío, lo que garantiza que el mecanismo funcione sin la interferencia del aire o la oxidación rápida, manteniendo la integridad del circuito durante su vida útil.

Mecanismo de cierre del circuito

Cuando el campo magnético se acerca a las lengüetas, estas experimentan una fuerza de atracción. Dicha fuerza supera la rigidez mecánica de las propias lengüetas, provocando que los contactos se unan. Al unirse, se cierra el circuito eléctrico permitiendo el flujo de corriente. Este proceso es fundamental en aplicaciones donde se requiere un accionamiento limpio y sin desgaste mecánico directo, ya que los contactos están protegidos por el vacío dentro del tubo. La precisión en el momento del cierre depende de la intensidad del campo magnético y de la posición relativa del imán respecto al interruptor.

Separación y rigidez de los contactos

La apertura del circuito ocurre cuando el campo magnético desaparece o se debilita por debajo de un umbral crítico. La rigidez inherente de los contactos hace que se separen automáticamente al cesar la influencia magnética. Esta característica asegura que el interruptor vuelva a su estado inicial sin necesidad de un mecanismo de retorno mecánico adicional, como un resorte externo. La fiabilidad de esta separación es crucial para evitar que los contactos se queden pegados, un fenómeno conocido como "histeresis" en el contexto de los relés de lengüeta.

Ajuste de sensibilidad

La sensibilidad del interruptor puede ajustarse variando la aleación de los contactos. Al modificar la composición de la aleación, se alteran tanto la rigidez mecánica como el coeficiente magnético de las lengüetas. Esto permite adaptar el dispositivo a diferentes intensidades de campo magnético, optimizando su rendimiento según la aplicación específica. Por ejemplo, una aleación más rígida puede requerir un campo magnético más fuerte para cerrarse, mientras que una más flexible puede responder a campos más débiles.

Limitaciones de frecuencia

Aunque los interruptores de lengüeta son conocidos por su rapidez, tienen límites en su ciclo de funcionamiento. El ciclo máximo es de aproximadamente 500 veces por segundo. Esta limitación se debe a la inercia mecánica de las lengüetas y al tiempo necesario para que el campo magnético se establezca y se disipe. Superar esta frecuencia puede provocar el calentamiento excesivo de los contactos o incluso la fusión de los mismos, reduciendo la vida útil del dispositivo. Esta característica los hace ideales para aplicaciones de media frecuencia, pero menos adecuadas para señales de muy alta velocidad.

Ventajas en entornos explosivos

Una de las ventajas clave de este tipo de interruptor es su capacidad para utilizarse en entornos explosivos. Dado que la chispa queda contenida dentro del tubo de vidrio sellado al vacío, el riesgo de ignición externa se minimiza significativamente. Esto los hace especialmente útiles en industrias como la petrolera o la química, donde la presencia de gases inflamables es común. La encapsulación en vidrio no solo protege los contactos del ambiente externo, sino que también aísla la chispa generada durante la conmutación, mejorando la seguridad general del sistema eléctrico.

¿Cuáles son las ventajas y limitaciones técnicas?

El diseño del interruptor de lengüeta ofrece ventajas específicas derivadas de su construcción sellada. Al consistir en contactos ferrosos contenidos en un tubo de vidrio al vacío, el dispositivo resulta particularmente adecuado para entornos donde la presencia de gases inflamables o polvos conductores representa un riesgo significativo. En estas atmósferas explosivas, la chispa generada durante la apertura o cierre del circuito queda completamente contenida dentro del tubo de vidrio, lo que impide que el arco eléctrico alcance el medio externo y provoque una ignición. Esta característica de aislamiento inherente elimina la necesidad de encapsulados complejos o aceites aislantes adicionales en muchas aplicaciones industriales y domésticas.

Limitaciones técnicas y vulnerabilidades mecánicas

A pesar de su fiabilidad, el interruptor de lengüeta presenta limitaciones inherentes a su escala y materiales. Los contactos son pequeños y delicados, lo que restringe significativamente los valores máximos de tensión y corriente que pueden soportar sin degradación prematura. Cuando circulan corrientes grandes a través de los contactos, existe un riesgo elevado de fusión o soldadura de los mismos, especialmente si el tiempo de contacto es prolongado. Además, la misma corriente que fluye por las lengüetas genera un campo magnético propio que puede actuar sobre las lengüetas ferrosas; si este campo es suficientemente intenso, puede provocar una desmagnetización parcial o total del imán activador o de las propias lengüetas, alterando el punto de activación o liberación del interruptor.

Otro factor crítico es la vida útil mecánica y eléctrica. Aunque el ciclo de funcionamiento puede alcanzar aproximadamente 500 veces por segundo, la formación de chispas internas durante la conmutación contribuye a la erosión de los contactos metálicos. Con el tiempo, esta erosión reduce la superficie efectiva de contacto y aumenta la resistencia de contacto, lo que acorta la vida útil del dispositivo. El riesgo de chispas internas es inherente al proceso de apertura bajo carga, donde el vacío dentro del tubo, aunque ayuda a extinguir el arco, no lo elimina por completo en condiciones de alta inductancia o corriente.

Parámetros de rendimiento y vida útil

El rendimiento de un interruptor de lengüeta está definido por su capacidad para soportar cargas eléctricas y mecánicas a lo largo de su vida útil, factores críticos para su selección en aplicaciones de ingeniería y electrónica. Los parámetros de operación no son estáticos; dependen intrínsecamente de la interacción entre el campo magnético activador, la carga conectada y las condiciones ambientales del entorno de instalación.

Frecuencia de conmutación y límites temporales

Un límite fundamental del funcionamiento del dispositivo es su velocidad de respuesta mecánica. Esta restricción surge de la inercia de las lengüetas ferrosas selladas en el tubo de vidrio. A diferencia de los contactos electrónicos semiconductores, que pueden conmutar en microsegundos, el interruptor de lengüeta requiere tiempo físico para que las hojas metálicas vibren, choquen y se estabilicen. Superar esta frecuencia puede provocar el efecto de rebote (bounce), donde los contactos se abren y cierran múltiples veces antes de asentarse, lo que genera ruido eléctrico y desgaste prematuro. Por lo tanto, en aplicaciones de alta frecuencia, como la codificación de señales de alta velocidad, el interruptor de lengüeta puede requerir circuitos de acondicionamiento de señal adicionales o ser sustituido por sensores más rápidos, como los efectos Hall.

Vida útil y dependencia de la carga

La durabilidad mecánica del interruptor es excepcional debido a la selladura al vacío en el tubo de vidrio, que protege los contactos ferrosos de la oxidación y la contaminación atmosférica. El número de ciclos de vida útil depende directamente de la carga eléctrica aplicada. En condiciones de carga ligera o en circuitos de señal de baja corriente, el dispositivo puede superar los 100 millones de operaciones sin falla significativa. Sin embargo, a medida que aumenta la corriente y el voltaje, se produce una mayor erosión por arqueo eléctrico en el momento de la apertura y el cierre de los contactos. Este desgaste reduce progresivamente la vida útil, pudiendo caer a decenas de millones de ciclos en cargas más pesadas. La selección adecuada implica analizar la relación entre la corriente nominal y la duración esperada de la aplicación para garantizar que el número de ciclos requeridos no exceda la capacidad del contacto específico seleccionado.

Implicaciones en la selección del dispositivo

La comprensión de estos parámetros de rendimiento es esencial para la ingeniería de sistemas. Los diseñadores deben equilibrar la simplicidad mecánica y la fiabilidad del interruptor de lengüeta contra sus límites de frecuencia y carga. En entornos explosivos, donde la chispa queda contenida en el tubo de vidrio, la capacidad de soportar millones de ciclos sin fallo de sellado es crítica para la seguridad. La selección debe considerar no solo la corriente nominal, sino también la frecuencia de conmutación esperada y las condiciones de vibración, asegurando que el dispositivo opere dentro de su rango óptimo para maximizar la vida útil y minimizar los fallos intermitentes en el sistema final.

Aplicaciones prácticas y ejemplos

Los interruptores de lengüeta encuentran su mayor utilidad en aplicaciones donde la simplicidad mecánica, la fiabilidad a largo plazo y el aislamiento eléctrico son críticos. Su capacidad para operar en entornos con riesgo de explosión, gracias a la contención de la chispa dentro del tubo de vidrio sellado al vacío, los convierte en componentes esenciales en la industria y en el consumo doméstico. A continuación, se describen sus aplicaciones prácticas más representativas.

Sensores de posición en sistemas de alarma

Una de las aplicaciones más extendidas del interruptor de lengüeta es en los sistemas de alarma antirrobo para puertas y ventanas. En esta configuración, el interruptor se monta en el marco fijo y un imán permanente se coloca en la parte móvil (la puerta o ventana). Cuando la puerta está cerrada, el campo magnético del imán mantiene los contactos ferrosos dentro del tubo unidos (o separados, dependiendo de si es normalmente abierto o normalmente cerrado). Al abrir la puerta, el campo magnético disminuye, provocando un cambio de estado eléctrico que envía una señal a la unidad de control. Esta solución es robusta y de bajo costo, ideal para entornos donde no se requiere una precisión milimétrica extrema.

Medición de velocidad en bicicletas

En la industria ciclista, los interruptores de lengüeta se utilizan ampliamente en los velocímetros analógicos y digitales básicos. El sistema consiste en colocar un imán en uno de los radios de la rueda delantera y el interruptor de lengüeta en la horquilla. Cada vez que la rueda da una vuelta completa, el imán pasa cerca del interruptor, cerrando el circuito brevemente. Este pulso eléctrico se cuenta y, conociendo la circunferencia de la rueda, se calcula la velocidad. Aunque su ciclo de funcionamiento máximo es de aproximadamente 500 veces por segundo, lo que los hace adecuados para la mayoría de las velocidades de ciclismo, su fiabilidad frente al polvo y la humedad los ha mantenido relevantes en modelos de entrada y gama media.

Teclados de computadoras y evolución tecnológica

Históricamente, los interruptores de lengüeta se emplearon en los teclados de las primeras computadoras, especialmente en los modelos de escritorio de los años 70 y 80. En estos dispositivos, cada tecla tenía un pequeño imán en su parte inferior y un interruptor de lengüeta en la placa base. Al presionar la tecla, el imán se acercaba al interruptor, cerrando el circuito y registrando la pulsación. Esta tecnología ofrecía una vida útil larga y una sensación táctil consistente. Sin embargo, con el avance de la electrónica, esta aplicación se ha vuelto cada vez más obsoleta. Los interruptores capacitivos y los contactos metálicos directos han reemplazado a los reed switches en la mayoría de los teclados modernos debido a su menor costo de producción, mayor velocidad de respuesta y menor perfil físico, permitiendo diseños más delgados y ligeros.

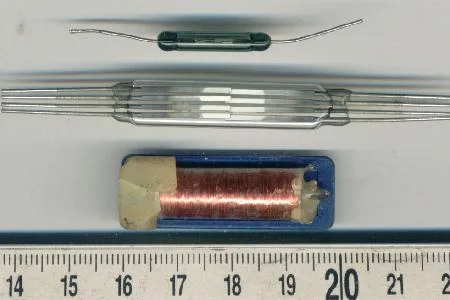

Relés de lengüeta

Los relés de lengüeta representan una evolución directa del interruptor de lengüeta básico, integrando los principios de conmutación magnética en un componente electromecánico compacto. A diferencia de un interruptor pasivo que requiere un imán externo o permanente, un relé de lengüeta utiliza una bobina de bobinado (solenoid) para generar el campo magnético necesario para activar los contactos internos. Este diseño permite que el relé funcione como un interruptor controlado eléctricamente, donde la señal de entrada a la bobina determina el estado de los contactos de salida, ofreciendo un aislamiento galvánico entre el circuito de control y el circuito de carga.

Integración en circuitos electrónicos

Una de las características más distintivas de los relés de lengüeta es su tamaño reducido, lo que los hace ideales para aplicaciones donde el espacio es un factor crítico. Su construcción compacta permite que sean colocados dentro de circuitos integrados o empaquetados en formatos de montaje en superficie (SMD). Esta miniaturización no solo ahorra espacio en las placas de circuito impreso, sino que también reduce la inercia mecánica de los contactos, mejorando la velocidad de respuesta en comparación con los relés electromecánicos tradicionales de mayor tamaño.

La capacidad de integrar estos relés en chips o módulos pequeños ha facilitado su uso en dispositivos electrónicos portátiles, sensores de proximidad y sistemas de control automatizado. Al estar sellados al vacío o en gas inerte dentro de un tubo de vidrio, los contactos están protegidos de la oxidación y la contaminación ambiental, lo que garantiza una larga vida útil y una confiabilidad superior en entornos diversos. Esta protección también contribuye a que la chispa generada durante la conmutación quede contenida, reduciendo el riesgo de ignición en entornos explosivos.

Funcionamiento y limitaciones técnicas

El funcionamiento de un relé de lengüeta se basa en la interacción entre el campo magnético generado por la bobina y las lengüetas ferrosas selladas en el tubo. Cuando la bobina se energiza, el campo magnético atrae las lengüetas, cerrando o abriendo los contactos según la configuración (normalmente abierto o normalmente cerrado). Este mecanismo permite una conmutación rápida y precisa, con un ciclo de funcionamiento máximo de aproximadamente 500 veces por segundo, lo que los hace adecuados para aplicaciones que requieren una respuesta rápida pero no tan veloz como los semiconductores.

Sin embargo, los relés de lengüeta tienen ciertas limitaciones técnicas. Su capacidad de corriente es generalmente menor que la de los relés electromecánicos tradicionales, lo que los hace más adecuados para señales de baja potencia o control de cargas ligeras. Además, la fragilidad del tubo de vidrio requiere un manejo cuidadoso durante la instalación y el funcionamiento para evitar rupturas mecánicas que puedan afectar el sellado y la eficiencia del vacío interno. A pesar de estas limitaciones, su combinación de tamaño reducido, velocidad de conmutación y confiabilidad los convierte en componentes esenciales en diversas aplicaciones electrónicas y de control.
