Definición y concepto
El klistrón, también conocido como klystron, es un dispositivo electrónico clasificado como una válvula de vacío de electrones. Su funcionamiento fundamental se basa en la modulación inicial de velocidad que se imparte a los electrones dentro del haz. Este principio físico permite transformar las variaciones en la velocidad de las partículas cargadas en una señal eléctrica utilizable en la banda de microondas. El dispositivo opera en el vacío, lo que minimiza las colisiones entre los electrones y las moléculas de gas residuales, asegurando una trayectoria predecible y eficiente para la conversión de energía.
Principio de modulación de velocidad
El mecanismo central del klistrón implica la creación de un campo eléctrico en la última etapa del dispositivo, el cual es función directa de la velocidad modulada del haz de electrones. Este proceso de modulación de velocidad es esencial para la generación de la señal de salida. Al pasar por las cavidades resonantes, los electrones experimentan aceleración y desaceleración dependiendo de la fase del campo eléctrico incidente. Esta agrupación de electrones, conocida como "bunching", genera una corriente de microondas coherente. La relación entre la velocidad de los electrones y el campo eléctrico resultante permite amplificar la señal de entrada o generar una nueva oscilación, dependiendo de la configuración del circuito.
Funciones como amplificador y oscilador
En las aplicaciones prácticas, el klistrón se utiliza principalmente como amplificador en la banda de microondas. Su capacidad para manejar potidades significativas lo hace ideal para sistemas que requieren ganancia lineal y estabilidad. Además, puede funcionar como un oscilador independiente, generando señales de microondas estables sin necesidad de una señal de entrada continua. Esta dualidad funcional permite su integración en diversos sistemas electrónicos, adaptándose a las necesidades específicas de frecuencia y potencia. La eficiencia del klistrón radica en su capacidad para convertir la energía cinética del haz de electrones en energía electromagnética en la frecuencia deseada.
La tecnología del klistrón representa un avance significativo en la electrónica de microondas, permitiendo el desarrollo de sistemas de comunicación y detección más precisos. Su diseño basado en la modulación de velocidad sigue siendo relevante en aplicaciones de alta frecuencia, donde otros dispositivos pueden presentar limitaciones en potencia o estabilidad. El entendimiento de su principio de operación es fundamental para el diseño y la optimización de sistemas de microondas modernos.
Historia y origen
El desarrollo del klistrón representa un hito fundamental en la evolución de la electrónica de microondas, emergiendo de las investigaciones realizadas a finales de la década de 1930. Este dispositivo, clasificado como una válvula de vacío, fue inventado en el año 1937 por los hermanos Russell y Sigurd Varian. Ambos científicos llevaban a cabo sus trabajos de investigación en la Universidad de Stanford, institución que se convirtió en el escenario principal para el descubrimiento y la posterior validación técnica de este componente electrónico esencial para las telecomunicaciones modernas y la física aplicada.
Contexto de la invención en Stanford
La creación del klistrón por parte de Russell y Sigurd Varian no ocurrió de manera aislada, sino que fue el resultado de un esfuerzo intelectual concentrado dentro del entorno académico de la Universidad de Stanford. Durante este período, los hermanos se dedicaron a explorar las propiedades de los haces de electrones y su comportamiento bajo la influencia de campos eléctricos variables. Su trabajo sentó las bases teóricas y prácticas que permitieron comprender cómo la modulación de velocidad de un haz de electrones podía traducirse en una señal de microondas utilizable.
La Universidad de Stanford proporcionó el marco necesario para que los Varian pudieran experimentar con las primeras prototipaciones del dispositivo. Este contexto universitario fue crucial, ya que permitió la integración de conocimientos de física de partículas y de ingeniería eléctrica, disciplinas que convergieron en el diseño de la primera válvula de vacío funcional que operaba mediante el principio de modulación de velocidad. La colaboración entre los dos hermanos fue determinante para superar los desafíos técnicos iniciales, logrando demostrar la viabilidad del klistrón como un amplificador y oscilador eficiente en la banda de microondas.
Principios técnicos de la invención
La innovación central introducida por Russell y Sigurd Varian en 1937 radicaba en el mecanismo de operación del dispositivo. A diferencia de otras válvulas de vacío anteriores, el klistrón se basa en la impartición de una modulación inicial de velocidad a los electrones que componen el haz. Este proceso es fundamental para el funcionamiento del dispositivo, ya que permite que, en una etapa posterior, se genere un campo eléctrico que depende directamente de la velocidad modulada de dicho haz. Este campo eléctrico es el responsable de generar finalmente la corriente de microondas que caracteriza al klistrón.
Este principio de operación, descubierto y perfeccionado por los hermanos Varian, estableció al klistrón como una herramienta versátil. Su capacidad para funcionar tanto como amplificador como oscilador en la banda de microondas lo distinguió rápidamente de otros dispositivos electrónicos de la época. La invención de 1937 marcó el inicio de una nueva era en la tecnología de las microondas, sentando las bases para las aplicaciones posteriores en radares, transmisores de televisión, satélites y dispositivos médicos, todas ellas derivadas de los fundamentos establecidos por los Varian en Stanford.
¿Cómo funciona un klistrón de dos cavidades?
El klistrón de dos cavidades es una configuración fundamental dentro de la tecnología de válvulas de vacío para microondas. Su operación se basa en la conversión de la energía cinética de un haz de electrones en energía electromagnética mediante un proceso de modulación de velocidad. Este dispositivo funciona como un amplificador lineal, donde la señal de entrada en la primera cavidad controla la intensidad de la señal de salida en la segunda cavidad.
Principio de operación y modulación de velocidad
El funcionamiento comienza con un cañón electrónico que emite un haz de electrones a través de un espacio de vuelo. Al llegar a la primera cavidad, conocida como cavidad de entrada o cavidad impulsora, el haz interactúa con el campo eléctrico de la señal de microondas incidente. Este campo eléctrico ejerce una fuerza sobre los electrones, acelerando a aquellos que llegan en fase con el campo y desacelerando a los que llegan en contrafase. Este fenómeno se denomina modulación de velocidad.
Tras salir de la primera cavidad, los electrones viajan por un espacio de vuelo relativamente largo, a menudo llamado espacio de vuelo o "drift space". Debido a la diferencia de velocidades adquiridas en la entrada, los electrones más rápidos alcanzan a los más lentos, formando grupos densos de electrones conocidos como "grumeteo" o "bunching". Este proceso convierte la modulación de velocidad en una modulación de densidad espacial del haz.
Extracción de señal en la cavidad de salida
Cuando los grupos de electrones llegan a la segunda cavidad, denominada cavidad de salida o cavidad colectora, pasan a través de sus placas. El paso de estos grupos de carga genera una corriente alterna que excita el campo eléctrico en la cavidad. Este campo eléctrico se transfiere a una carga externa o a una guía de onda, produciendo así la señal de microondas amplificada. La energía cinética de los electrones se disipa finalmente en el colector, completando el ciclo de conversión de energía.
| Componente | Función principal | Efecto sobre el haz de electrones |
|---|---|---|
| Cavidad de entrada | Recepción de la señal de microondas incidente | Imparte modulación de velocidad a los electrones |
| Espacio de vuelo | Zona de interacción sin campo eléctrico significativo | Convierte la modulación de velocidad en modulación de densidad (grumeteo) |
| Cavidad de salida | Extracción de la energía del haz | Convierte la modulación de densidad en corriente de microondas |
La eficiencia del klistrón de dos cavidades depende de la precisión con la que se forman los grupos de electrones y de la sintonización de las cavidades a la frecuencia de operación. Este diseño permite obtener una ganancia significativa en la banda de microondas, haciendo del dispositivo una opción preferente en aplicaciones que requieren estabilidad de frecuencia y potencia moderada a alta.

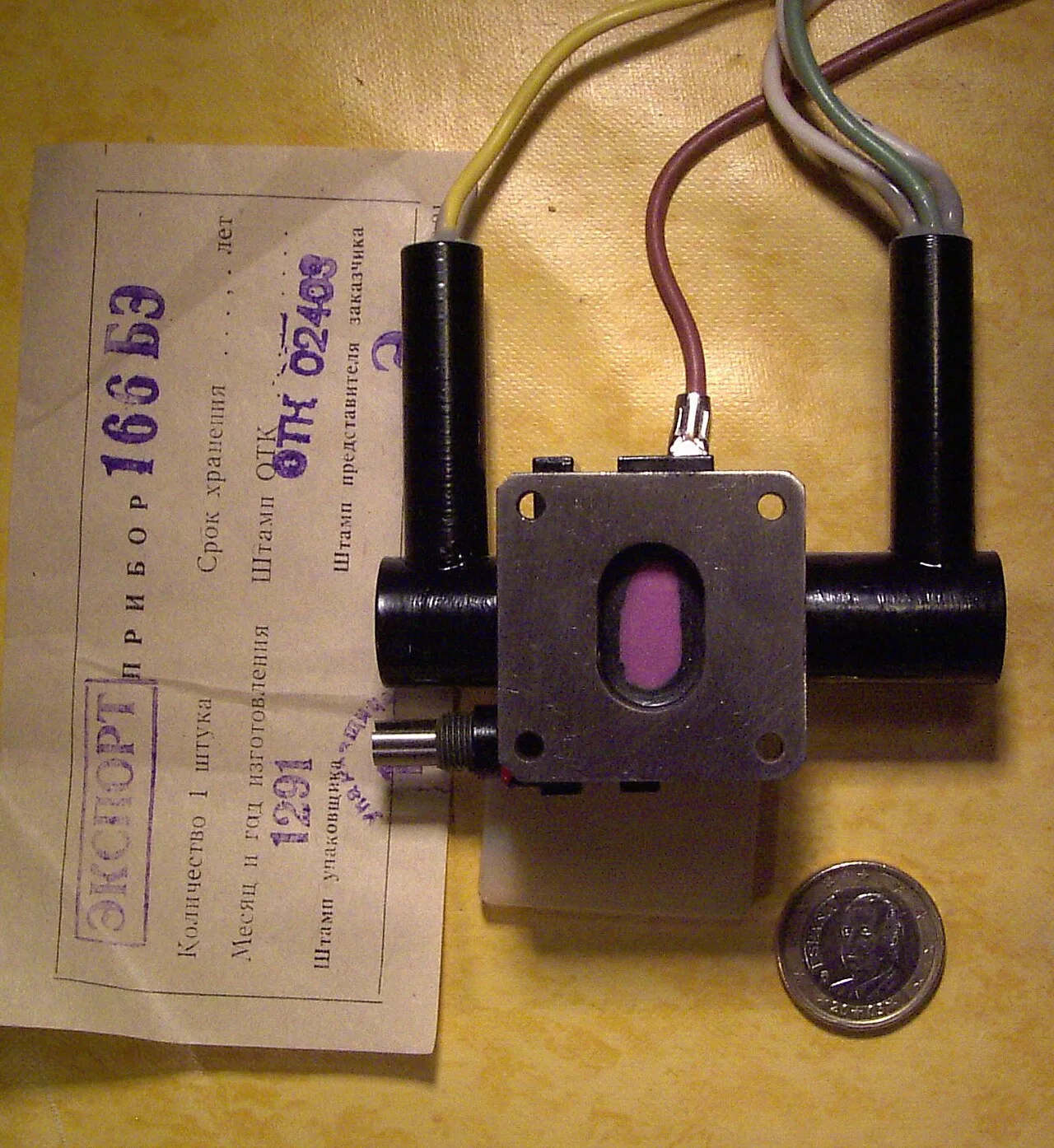

¿Qué es un klistrón reflex y cómo difiere?
El klistrón reflex representa una variante simplificada y compacta del dispositivo electrónico de microondas, diseñada específicamente para funcionar como oscilador. A diferencia del klistrón de dos cavidades, que requiere una estructura más compleja para la entrada y salida de la señal, el klistrón reflex utiliza una sola cavidad resonante. Esta configuración permite que el haz de electrones atraviese la misma cavidad en dos momentos distintos: primero durante la aceleración inicial y posteriormente durante la desaceleración tras ser reflejado por un electrodo negativo, conocido como reflector.
Mecanismo de operación y reflejo electrónico
En el funcionamiento del klistrón reflex, los electrones salen del cátodo y son acelerados hacia la única cavidad resonante. Al cruzar el espacio de la cavidad, experimentan una modulación de velocidad debido al campo eléctrico oscilante presente en la hendidura de la cavidad. Después de pasar por la cavidad, los electrones continúan hacia el reflector, que se encuentra a un potencial negativo mayor que el del cátodo. Este electrodo frena el haz de electrones, lo invierte y lo devuelve hacia la misma cavidad.
El tiempo de vuelo de los electrones entre la cavidad y el reflector se ajusta de manera que los electrones más rápidos, que salieron en una fase específica del campo eléctrico, regresen a la cavidad en el momento óptimo para entregar energía al campo oscilante. Este proceso de "reflejo" permite que la señal se amplifique a sí misma, manteniendo la oscilación sin necesidad de una segunda cavidad de salida física separada. Este mecanismo es fundamental para su uso eficiente en aplicaciones donde el tamaño y la simplicidad son críticos.
Aplicaciones como oscilador en radares y laboratorios
Debido a su capacidad para generar señales de microondas estables y su relativa simplicidad constructiva, el klistrón reflex es ampliamente utilizado como oscilador en diversos campos técnicos. En el ámbito de los radares, especialmente en modelos de menor potencia o en sistemas de radar de estado sólido híbrido, el klistrón reflex proporciona la señal de portadora necesaria para la detección de objetos. Su capacidad para trabajar a frecuencias elevadas, superando incluso los 200 GHz en configuraciones específicas, lo hace valioso para la precisión en la medición de distancias y velocidades.
En entornos de laboratorio, el klistrón reflex es una herramienta esencial para la investigación en física de partículas y electrónica de estado sólido. Se emplea en espectrómetros de resonancia magnética y en sistemas de medición de propiedades dieléctricas de materiales. Su uso en medicina también es relevante, particularmente en equipos de diagnóstico por imagen y en terapias de hipertermia, donde la generación precisa de calor a frecuencias de microondas es necesaria para tratar tejidos específicos.
Comparación técnica: Klistrón de dos cavidades vs. Klistrón reflex
La elección entre un klistrón de dos cavidades y un klistrón reflex depende de los requisitos específicos de la aplicación, como la potencia de salida, la frecuencia de operación y la complejidad del circuito. La siguiente tabla detalla las diferencias clave entre ambos tipos de dispositivos.
| Característica | Klistrón de dos cavidades | Klistrón reflex |
|---|---|---|
| Estructura de cavidades | Dos cavidades separadas (entrada y salida) | Una sola cavidad resonante |
| Trayectoria del haz | Lineal, atraviesa dos cavidades distintas | El haz atraviesa la cavidad, se refleja y vuelve a cruzarla |
| Función principal | Amplificador de señal | Oscilador de señal |
| Complejidad constructiva | Mayor, requiere dos cavidades y electrodos adicionales | Menor, utiliza un solo reflector y una cavidad |
| Aplicaciones típicas | Transmisores de TV de alta potencia, satélites | Radares de baja potencia, laboratorios, espectrómetros |
| Estabilidad de frecuencia | Alta, adecuada para amplificación lineal | Buena, suficiente para oscilación estable |
Esta comparación ilustra cómo el klistrón reflex ofrece una solución más compacta y económica para aplicaciones que priorizan la generación de señal sobre la máxima potencia de salida, mientras que el klistrón de dos cavidades sigue siendo preferido cuando se requiere una amplificación robusta y estable en sistemas de comunicación de alta demanda.
Parámetros técnicos y rendimiento
El rendimiento del klistrón se define por su capacidad para operar en la banda de microondas, alcanzando frecuencias superiores a 200 GHz en configuraciones específicas. Este dispositivo funciona como amplificador u oscilador mediante la modulación de velocidad de un haz de electrones en una válvula de vacío. La eficiencia y las características de salida dependen directamente de la arquitectura interna, particularmente del número de cavidades resonantes y su sintonía relativa.
Relación entre cavidades y ganancia
La ganancia del klistrón está correlacionada con el número de cavidades a través de las cuales pasa el haz de electrones. En los klistrones de múltiples cavidades, típicamente se utilizan hasta siete cavidades para optimizar la interacción entre el campo eléctrico y la velocidad modulada del haz. Cada cavidad contribuye a la formación de "paquetes" de electrones, lo que incrementa la corriente de microondas generada en la última etapa. Esta configuración permite obtener una mayor ganancia en comparación con el diseño básico de dos cavidades, donde la interacción es más directa pero menos acumulativa.
Efecto de la sintonía de cavidades
La sintonía de las cavidades es un parámetro crítico que determina el equilibrio entre la ganancia y el ancho de banda del dispositivo. Cuando las cavidades están perfectamente sintonizadas a la misma frecuencia de resonancia, se maximiza la ganancia, ya que cada etapa refuerza la señal de manera coherente. Sin embargo, este ajuste estrecho tiende a reducir el ancho de banda total del klistrón. Por el contrario, una sintonía ligeramente desfasada entre las cavidades puede ampliar el rango de frecuencias operativas, sacrificando algo de ganancia pico. Este compromiso es fundamental en aplicaciones como los transmisores de TV y los radares, donde se requiere estabilidad en frecuencia o cobertura espectral amplia.
| Parámetro técnico | Descripción |
|---|---|
| Frecuencia máxima | Superior a 200 GHz |
| Número de cavidades | Hasta siete cavidades |
| Función principal | Amplificador u oscilador de microondas |
| Mecanismo de operación | Modulación de velocidad del haz de electrones |
| Aplicaciones típicas | Radares, transmisores de TV, satélites, medicina |
Aplicaciones prácticas
Los klistrones desempeñan un papel fundamental en diversas tecnologías de microondas debido a su capacidad para actuar como amplificadores de alta potencia o como osciladores estables. Su diseño permite operar a frecuencias superiores a 200 GHz, lo que los hace ideales para aplicaciones que requieren precisión y rendimiento en el espectro electromagnético. A continuación, se describen sus usos más destacados.
Radares
En los sistemas de radar, los klistrones se emplean para generar señales de microondas de alta potencia que permiten detectar objetos a distancia. La modulación de velocidad del haz de electrones proporciona la estabilidad necesaria para mantener la coherencia de la señal, lo que es esencial para medir con precisión la posición y velocidad de los objetivos. Esto hace que los klistrones sean componentes clave en radares meteorológicos, aéreos y marítimos.
Transmisores de televisión
Los transmisores de televisión utilizan klistrones para amplificar las señales de video y audio antes de su emisión. La capacidad de los klistrones para trabajar en la banda de microondas permite transmitir señales con alta fidelidad y cobertura amplia. Esto fue especialmente importante en las primeras etapas de la televisión en color, donde se requería una sincronización precisa entre las señales de luminancia y crominancia.
Satélites
En los satélites de comunicación, los klistrones se usan como amplificadores en los transpondedores que procesan las señales recibidas de la Tierra y las retransmiten. Su eficiencia y capacidad para manejar altas potencias los hacen adecuados para mantener la calidad de la señal a lo largo de largas distancias. Además, su estabilidad en frecuencia asegura que las señales de televisión, datos y voz lleguen con mínima distorsión.
Medicina
En el ámbito médico, los klistrones se aplican en equipos de diagnóstico y tratamiento que utilizan microondas. Por ejemplo, en la hipertermia oncológica, los klistrones generan calor localizado en los tejidos tumorales mediante la absorción de ondas de microondas. También se usan en resonancia magnética y otros dispositivos de imagen médica que requieren fuentes de microondas estables y de alta potencia.
Ejercicios resueltos
Esta sección presenta ejercicios teóricos diseñados para consolidar la comprensión del funcionamiento del klistrón, un dispositivo electrónico de microondas que opera mediante la modulación de velocidad de un haz de electrones dentro de una válvula de vacío. Los ejercicios abordan la identificación de tipos, el análisis de la sintonía de cavidades y conceptos de ganancia, basándose estrictamente en los principios técnicos descritos.
Ejercicio 1: Identificación del tipo de klistrón
Enunciado: Se describe un dispositivo inventado en 1937 por Russell y Sigurd Varian en la Universidad de Stanford. Este dispositivo utiliza dos cavidades resonantes separadas por un espacio de vuelo donde el haz de electrones se modula en velocidad. ¿Qué tipo de klistrón es este y cuál es su función principal?
Solución:
- Paso 1: Identificar las características clave. El dispositivo tiene dos cavidades y fue inventado por los hermanos Varian. Esto corresponde a la definición de klistrón de dos cavidades.
- Paso 2: Determinar la función. Según la descripción técnica, este tipo de klistrón genera una corriente de microondas a partir de la velocidad modulada del haz. Por lo tanto, se utiliza como amplificador en la banda de microondas o como oscilador.
- Conclusión: El dispositivo es un klistrón de dos cavidades, utilizado para amplificación u oscilación de señales de microondas.
Ejercicio 2: Análisis de la sintonía de cavidades
Enunciado: En un klistrón de dos cavidades, si la frecuencia de la señal de entrada no coincide con la frecuencia de resonancia de la cavidad colectora, ¿qué efecto se produce en la generación del campo eléctrico y la corriente de microondas resultante?
- Paso 1: Recordar el principio de operación. La modulación inicial de velocidad se imparte a los electrones en la primera etapa. En la última etapa, se genera un campo eléctrico que depende de esta velocidad modulada.
- Paso 2: Analizar el efecto de la sintonía. Si la cavidad colectora no está sintonizada, la eficiencia con la que el campo eléctrico se genera a partir del haz de electrones disminuye. Esto reduce la amplitud de la corriente de microondas generada.
- Conclusión: Una mala sintonía reduce la eficiencia de conversión de energía cinética del haz en energía electromagnética, disminuyendo la señal de salida.
Ejercicio 3: Aplicaciones y frecuencias
Enunciado: Un sistema de radar opera a frecuencias superiores a 200 GHz. ¿Es viable utilizar un klistrón como amplificador en este rango? Justifique su respuesta basándose en las capacidades del dispositivo.
- Paso 1: Verificar el rango de frecuencias. Los datos clave indican que el klistrón puede trabajar a frecuencias superiores a 200 GHz.
- Paso 2: Relacionar con las aplicaciones. El klistrón se utiliza en radares, transmisores de TV, satélites y medicina debido a su capacidad para operar en la banda de microondas.
- Conclusión: Sí, es viable. El klistrón es adecuado para radares de alta frecuencia porque puede operar eficientemente por encima de los 200 GHz, aprovechando la modulación de velocidad del haz de electrones.
