Gráficos de Heisler

Los gráficos de Heisler son una herramienta gráfica utilizada en la transferencia de calor transitoria para determinar la distribución de temperatura en sólidos sometidos a convección. Desarrollados por M. P. Heisler en 1947, estos diagramas permiten resolver problemas de conducción unidimensional en geometrías simples —como la pared plana, el cilindro infinito y la esfera— sin necesidad de calcular las series infinitas de la solución analítica completa.

Estos gráficos relacionan variables adimensionales clave, como la temperatura adimensional en el centro, el número de Biot y el número de Fourier. Su importancia radica en la rapidez con la que los ingenieros y estudiantes pueden estimar el comportamiento térmico de cuerpos sólidos, facilitando el diseño y análisis en ingeniería mecánica, química y de materiales.

Definición y concepto

Los gráficos de Heisler, también conocidos como diagramas de Heisler, constituyen una herramienta fundamental de análisis gráfico utilizada en el campo de la ingeniería térmica para la evaluación de la transferencia de calor. Esta metodología proporciona un enfoque visual y práctico para resolver problemas complejos de conducción de calor transitoria, permitiendo a los ingenieros y científicos determinar la distribución de temperaturas en sólidos sometidos a cambios térmicos en el tiempo sin necesidad de recurrir exclusivamente a cálculos numéricos extensos o soluciones analíticas completas en cada caso particular.

Propósito y aplicación en conducción transitoria

La función principal de estos diagramas es permitir evaluar la temperatura central de un cuerpo sólido durante el proceso de conducción de calor transitoria. Esta capacidad es esencial para predecir cómo responde un material a un cambio en las condiciones de frontera térmica, lo cual es crítico en procesos industriales como el temple de metales, la cocción de alimentos o el enfriamiento de componentes electrónicos. Los gráficos están diseñados específicamente para tres geometrías básicas y ampliamente utilizadas en la práctica ingenieril: una pared plana infinitamente larga de espesor 2 L, un cilindro infinitamente largo de radio ro y una esfera de radio ro. Estas geometrías representan aproximaciones válidas para muchos cuerpos reales cuando las dimensiones en una o dos direcciones son significativamente mayores que las otras, o cuando se analiza la región central del cuerpo donde los efectos de borde son mínimos.

Composición de los diagramas

La herramienta se compone de un conjunto estructurado de gráficos. Originalmente, se introdujeron dos gráficos por cada geometría incluida. Posteriormente, esta colección fue complementada con un tercer gráfico por geometría, lo que amplió su utilidad y precisión para diferentes parámetros adimensionales. Esta estructura de múltiples gráficos permite abordar distintos aspectos de la solución, como la temperatura en el centro del cuerpo y la distribución de temperatura a lo largo de la coordenada espacial, facilitando así un análisis completo del estado térmico del sólido en función del tiempo.

Limitaciones y suposiciones básicas

Aunque son herramientas poderosas, los gráficos de Heisler operan bajo ciertas suposiciones físicas y matemáticas que definen su rango de validez. Para que los resultados sean precisos, se requiere que el cuerpo tenga una temperatura inicial uniforme antes de que comience el proceso transitorio. Además, se asume que el coeficiente de convección en la superficie del cuerpo permanece constante durante el intervalo de tiempo analizado y que no existe generación interna de calor dentro del sólido. Estas condiciones simplifican el problema matemático subyacente, permitiendo que la solución se base en el primer término de la serie de Fourier o de las funciones de Bessel, dependiendo de la geometría considerada. El cumplimiento de estas suposiciones es crucial para asegurar que la lectura gráfica refleje fielmente el comportamiento térmico real del sistema.

Historia y desarrollo

El desarrollo de los gráficos de Heisler representa un hito fundamental en la ingeniería térmica, ofreciendo una solución práctica para la complejidad matemática inherente a la conducción de calor transitoria. Antes de su introducción, el análisis de la distribución de temperatura en sólidos sometidos a cambios térmicos requería la evaluación de series infinitas o funciones especiales, un proceso que, aunque preciso, resultaba laborioso para el ingeniero práctico. La necesidad de una herramienta que equilibrara la precisión con la agilidad de cálculo impulsó la creación de estos diagramas, que se convirtieron rápidamente en estándar en el análisis térmico.

Introducción original de M. P. Heisler (1947)

En 1947, M. P. Heisler publicó su trabajo seminal que estableció las bases de esta metodología gráfica. Heisler propuso un conjunto de dos gráficos por cada geometría considerada, diseñados específicamente para evaluar la temperatura central durante la conducción de calor transitoria. Su enfoque se centró en tres configuraciones geométricas fundamentales: la pared plana infinitamente larga de espesor 2 L, el cilindro infinitamente largo de radio ro y la esfera de radio ro.

La innovación de Heisler radicó en la simplificación de la solución exacta. En lugar de utilizar la serie completa de Fourier o las funciones de Bessel completas, sus gráficos se basaron en el primer término de estas soluciones exactas. Esta aproximación demostró ser sorprendentemente precisa para la mayoría de los casos prácticos, particularmente cuando el número de Fourier superaba ciertos umbrales, permitiendo a los ingenieros obtener resultados confiables sin realizar cálculos extensos. Los gráficos originales permitían determinar la relación de temperatura adimensional en el centro del cuerpo, facilitando el análisis inicial de la respuesta térmica.

Complementación de H. Gröber (1961)

Aunque los gráficos de Heisler eran efectivos para determinar la temperatura central, el análisis completo de un cuerpo sólido a menudo requería conocer la distribución de temperatura en otros puntos del dominio. Para abordar esta limitación, H. Gröber complementó el trabajo original en 1961, introduciendo un tercer gráfico por geometría. Esta adición fue crucial para extender la utilidad de la metodología más allá del punto central.

Los gráficos de Gröber permitieron evaluar la temperatura en cualquier punto del sólido, normalizada respecto a la temperatura central ya determinada mediante los gráficos de Heisler. Esta integración creó un sistema completo de tres gráficos por geometría: uno para la temperatura central y dos adicionales para la distribución espacial de la temperatura. Este conjunto completo proporcionó a los ingenieros una herramienta gráfica integral que cubría tanto el aspecto temporal como el espacial de la conducción de calor transitoria.

Ventajas sobre las soluciones exactas

La principal ventaja de los gráficos de Heisler-Gröber reside en su simplicidad y velocidad de aplicación. Al ofrecer una alternativa más rápida y simple a las soluciones exactas basadas en series infinitas, estos diagramas redujeron significativamente el tiempo necesario para el análisis térmico preliminar. Esta eficiencia los hizo especialmente valiosos en la era previa a la dominancia de la computación digital, donde el cálculo manual de series de Fourier o la evaluación de funciones de Bessel podía consumir horas de trabajo.

Es importante destacar que esta metodología gráfica mantiene ciertas suposiciones fundamentales para su validez. Los gráficos requieren que la temperatura inicial sea uniforme en todo el sólido, que el coeficiente de convección sea constante a lo largo de la superficie y que no exista generación interna de calor. Dentro de estos límites, los gráficos de Heisler y Gröber siguen siendo una referencia clásica en la enseñanza y la práctica de la transferencia de calor, ilustrando la elegante conexión entre la solución matemática exacta y la aplicación ingenieril práctica.

¿Cuáles son las limitaciones de los gráficos de Heisler?

Sin embargo, su utilidad práctica está estrictamente delimitada por un conjunto de supuestos físicos y matemáticos. Si estas condiciones no se cumplen con un grado de precisión aceptable, la lectura directa de los gráficos introduce errores significativos en la evaluación de la temperatura central. Es imperativo para el ingeniero o investigador verificar que el sistema físico bajo estudio se ajusta a estos criterios antes de aplicar la solución gráfica.

Condición inicial de temperatura uniforme

El primer requisito fundamental es que el cuerpo sólido debe encontrarse inicialmente a una temperatura uniforme, denotada comúnmente como Ti​. Esto implica que, en el instante inicial t=0, no existen gradientes de temperatura dentro del dominio espacial del sólido. Si la distribución de temperatura inicial es irregular o depende de la coordenada espacial (por ejemplo, una pared con un gradiente lineal previo), la solución basada en la serie de Fourier o funciones de Bessel, de la cual derivan los gráficos, requiere una corrección adicional o una expansión en serie más compleja que no está representada directamente en las curvas estándar de Heisler.

Condiciones de frontera y convección constantes

La segunda limitación crítica se refiere a las condiciones de frontera. Los gráficos asumen que el cuerpo está expuesto a un medio circundante a una temperatura constante, T∞​, y que el coeficiente de transferencia de calor por convección, h, permanece constante y uniforme en toda la superficie del sólido a lo largo del tiempo transitorio. Esto significa que no se permiten variaciones temporales en la temperatura del fluido de enfriamiento o calentamiento, ni cambios en la velocidad del fluido que alteren el número de Nusselt y, por ende, el valor de h. Si la convección es variable o si existe una condición de frontera de segundo tipo (flujo de calor constante) o de tercer tipo con parámetros variables, la solución gráfica estándar pierde su validez directa.

Ausencia de generación interna de calor

Finalmente, los gráficos de Heisler y Gröber están diseñados para cuerpos sin generación interna de calor. Esto implica que la tasa de generación de energía térmica por unidad de volumen, a menudo denotada como q˙​, debe ser cero en todo el dominio. Si el cuerpo experimenta generación de calor por efectos Joule (en conductores eléctricos), reacciones químicas exotérmicas o desintegración radiactiva, la ecuación de la conducción de calor incluye un término fuente adicional. La presencia de este término altera la distribución de temperatura y el comportamiento transitorio, haciendo que las curvas adimensionales de Heisler, que resuelven la ecuación homogénea, sean insuficientes sin aplicar el principio de superposición con la solución de estado estacionario correspondiente a la generación interna.

Fundamentos matemáticos y variables adimensionales

Los gráficos de Heisler se fundamentan en la solución analítica de la ecuación de conducción de calor transitoria. Como indica la base de datos verificada, estas herramientas se basan en el primer término de la solución exacta de la serie de Fourier o funciones de Bessel. Esta aproximación permite simplificar el cálculo de la distribución de temperatura en el tiempo, reduciendo la complejidad matemática inherente a la conducción unidimensional en sólidos.

Variables adimensionales clave

Para utilizar los diagramas de Heisler-Gröber, es necesario expresar los parámetros físicos mediante variables adimensionales. Estas magnitudes permiten generalizar los resultados para diferentes materiales y geometrías. A continuación, se definen las variables fundamentales mencionadas en la fuente autoritativa.

Es fundamental notar que la validez de estos gráficos requiere condiciones específicas. Según la fuente, los gráficos de Heisler requieren temperatura inicial uniforme, coeficiente de convección constante y sin generación interna de calor. Estas suposiciones simplifican el problema matemático, permitiendo que el primer término de la serie de Fourier domine la solución, lo cual es particularmente útil cuando el número de Fourier es mayor que 0.2. La aplicación correcta de estas variables permite a los ingenieros térmicos evaluar con precisión la temperatura central en geometrías como la pared plana infinitamente larga, el cilindro infinitamente largo y la esfera.

Aplicación a pared plana infinitamente larga

La aplicación de los gráficos de Heisler a una pared plana infinitamente larga de espesor 2 L constituye uno de los casos fundamentales en el análisis de la conducción de calor transitoria. En esta geometría, el eje de coordenadas se define de tal manera que la posición x = 0 representa el centro geométrico de la losa, sirviendo como referencia principal para la evaluación de la temperatura central. El método requiere que la pared posea una temperatura inicial uniforme, un coeficiente de convección constante en las superficies y ausencia de generación interna de calor, condiciones que simplifican la solución de la ecuación de calor.

Temperatura central y variación espacial

El primer gráfico de la serie permite determinar la temperatura adimensional en el plano medio de la pared. Esta herramienta gráfica relaciona la temperatura adimensional con el número de Fourier, presentando un conjunto de curvas parametrizadas por el inverso del número de Biot. Este enfoque se basa matemáticamente en el primer término de la solución exacta de la serie de Fourier, lo que ofrece una precisión notable cuando el número de Fourier supera ciertos umbrales característicos del régimen transitorio. La lectura de este gráfico proporciona el valor de la temperatura en el centro de la pared, que es el punto de máxima inercia térmica durante el proceso de calentamiento o enfriamiento.

Para evaluar la distribución de temperatura en puntos distintos al centro, se utiliza el segundo gráfico asociado a esta geometría. Este diagrama muestra la variación de la temperatura a lo largo del espesor de la pared, permitiendo determinar la temperatura en cualquier posición x comprendida entre el centro (x = 0) y la superficie (x = L). La combinación de ambos gráficos permite reconstruir el perfil de temperatura completo dentro de la pared plana en cualquier instante del proceso transitorio, ofreciendo una visión detallada de cómo el calor se propaga desde las superficies hacia el núcleo del material.

Calor transferido

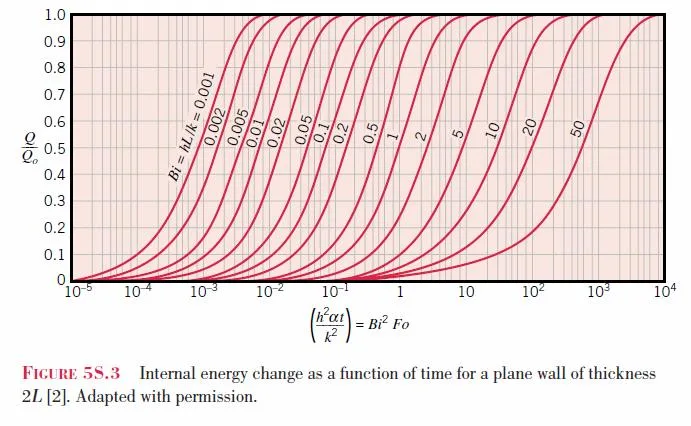

El tercer gráfico, introducido posteriormente por H. Gröber en 1961, complementa el análisis térmico al cuantificar la energía térmica acumulada o liberada por la pared. Este diagrama representa el calor adimensional transferido, expresado como la relación Q/Qo, en función de una variable de tiempo adimensional. La inclusión de este tercer gráfico permite a los ingenieros evaluar no solo el estado térmico puntual de la pared, sino también la magnitud total de la energía intercambiada con el entorno durante el periodo transitorio, completando así la caracterización térmica completa de la pared plana infinita bajo las condiciones establecidas.

Aplicación a cilindro infinitamente largo y esfera

La metodología de los gráficos de Heisler se extiende más allá de la pared plana, abarcando dos geometrías fundamentales en la ingeniería térmica: el cilindro infinitamente largo y la esfera. Estas herramientas permiten determinar la evolución de la temperatura en el centro de estos cuerpos durante la conducción de calor transitoria, simplificando cálculos que de otra forma requerirían la evaluación de series infinitas o funciones complejas.

Cilindro infinitamente largo

Para el caso de un cilindro infinitamente largo de radio r₀, los diagramas se basan en el primer término de la solución exacta que involucra funciones de Bessel. Esta aproximación es particularmente útil cuando el número de Fourier alcanza valores moderados o altos, permitiendo una lectura directa de la temperatura central sin necesidad de sumar múltiples términos de la serie de Bessel de primer orden. Los ejes de los gráficos mantienen una estructura análoga a la de la pared plana, donde se relacionan adimensionalmente la temperatura, el tiempo y la geometría.

En este contexto, la variable dependiente representa la fracción de exceso de temperatura en el eje del cilindro, mientras que la variable independiente en el eje horizontal suele ser el número de Fourier, que depende del tiempo, la difusividad térmica y el radio r₀. El parámetro que define las distintas curvas en el gráfico es el número de Biot inverso o una función relacionada con el coeficiente de convección y la conductividad térmica del cilindro. Esto permite a los ingenieros evaluar rápidamente cómo afecta la convección superficial a la temperatura interna del cuerpo cilíndrico.

Esfera

De manera similar, para una esfera de radio r₀, los gráficos de Heisler-Gröber se fundamentan en el primer término de la solución exacta de la serie de Fourier. La geometría esférica introduce diferencias en la distribución espacial del calor, pero el enfoque gráfico mantiene la misma filosofía de simplificación. La solución analítica subyacente utiliza funciones trigonométricas derivadas de la expansión en serie de Fourier, donde el primer término domina la respuesta transitoria tras un tiempo inicial.

Los ejes y variables en los diagramas para la esfera son estructuralmente similares a los de la pared plana y el cilindro. Se utiliza una relación adimensional de temperatura para el centro de la esfera frente al número de Fourier esférico. El parámetro que distingue las curvas sigue dependiendo de las propiedades de convección y conducción, reflejando la influencia del coeficiente de convección constante en la superficie esférica. Esta consistencia en la presentación gráfica facilita la comparación entre las tres geometrías básicas.

Es crucial recordar que estas aplicaciones gráficas requieren que se cumplan las condiciones de validez establecidas: temperatura inicial uniforme en todo el cuerpo, coeficiente de convección constante en la superficie y ausencia de generación interna de calor. Si alguna de estas condiciones varía significativamente, la precisión de la lectura en los gráficos puede verse comprometida, requiriendo correcciones o métodos numéricos más complejos. Los gráficos complementarios introducidos por H. Gröber permiten además determinar la temperatura en puntos distintos del centro, completando así el análisis térmico del cuerpo.

Ejercicios resueltos

Procedimiento general de análisis

La aplicación de los gráficos de Heisler y Gröber requiere seguir una secuencia lógica estricta para evitar errores en la determinación de la temperatura o el calor transferido. El proceso comienza identificando la geometría del cuerpo sólido (pared plana, cilindro o esfera) y sus dimensiones características, como el espesor 2L o el radio r₀. A continuación, se calculan los números adimensionales clave: el número de Biot (Bi) y el número de Fourier (Fo). El número de Biot relaciona la resistencia interna a la conducción con la resistencia externa a la convección, mientras que el número de Fourier mide el tiempo transcurrido relativo a la inercia térmica del cuerpo.

Una vez obtenidos Bi y Fo, se localizan en los gráficos correspondientes. Para la temperatura central, se utiliza el gráfico principal de Heisler. Si se requiere la distribución de temperatura en otros puntos, se emplean los gráficos complementarios de Gröber. Es fundamental recordar que estos gráficos asumen temperatura inicial uniforme, coeficiente de convección constante y ausencia de generación interna de calor.

Ejemplo 1: Temperatura central en una pared plana

Considere una pared plana de espesor 2L sometida a una conducción de calor transitoria. Supongamos que el análisis previo ha determinado un número de Biot de 1.0 y un número de Fourier de 0.5. Para hallar la temperatura adimensional en el centro de la pared, se accede al gráfico de Heisler correspondiente a la pared plana. Se localiza el valor de Bi = 1.0 en el eje horizontal y se traza una línea vertical hasta intersectar la curva correspondiente a Fo = 0.5. A partir de esa intersección, se proyecta horizontalmente hacia el eje vertical para leer el valor de la temperatura adimensional central, θ₀. Este valor permite calcular la temperatura real en el centro mediante la relación definida por las variables del problema.

Ejemplo 2: Calor transferido en un cilindro infinito

En el caso de un cilindro infinitamente largo de radio r₀, el interés puede estar en la cantidad de calor transferido hasta un tiempo dado. Tras calcular Bi y Fo, se utiliza el gráfico de Gröber para cilindros. Se identifica el valor de Bi en el eje abscisas y se sigue la curva asociada al valor de Fo calculado. La lectura en el eje ordenadas proporciona la fracción de calor transferido, Q/Q_max. Este valor indica qué proporción del calor máximo posible ha sido intercambiado por el cuerpo sólido durante el periodo transitorio. La precisión de esta lectura depende de la escala del gráfico y de la exactitud en la determinación de los números adimensionales iniciales.

¿Qué alternativas modernas existen a los gráficos de Heisler?

Evolución hacia métodos numéricos y computacionales

Los gráficos de Heisler y los complementos de Gröber representaron un avance significativo en la ingeniería térmica al simplificar el análisis de la conducción de calor transitoria. Sin embargo, su naturaleza gráfica implica una dependencia de la lectura visual y de la interpolación manual, lo que puede introducir errores de precisión en aplicaciones de alta exigencia. Con el auge de la computación, han surgido alternativas modernas que permiten resolver los mismos problemas fundamentales con mayor exactitud y flexibilidad, sin necesidad de recurrir a la interpretación visual de curvas preestablecidas.

Actualmente, existen diversos programas de software especializados en transferencia de calor que ofrecen soluciones numéricas directas a los problemas de conducción transitoria. Estas herramientas computacionales han transformado la forma en que los ingenieros y académicos abordan el cálculo de perfiles de temperatura en geometrías estándar como la pared plana, el cilindro infinito y la esfera. A diferencia de los métodos gráficos tradicionales, los programas modernos no requieren el uso de funciones trascendentales complejas ni la evaluación manual de series infinitas de Fourier o funciones de Bessel para obtener resultados. En su lugar, utilizan algoritmos numéricos que calculan la solución directamente, proporcionando valores de temperatura con una precisión que supera ampliamente la capacidad de lectura de los diagramas originales.

La disponibilidad de estas soluciones numéricas ha sido documentada en fuentes técnicas archivadas, que señalan la transición de los métodos gráficos a las herramientas digitales como una evolución natural de la disciplina. Según la información archivada en el año 2020, estos programas están ampliamente accesibles y se han convertido en estándares en la educación y la práctica profesional de la ingeniería térmica. Esta accesibilidad permite a los estudiantes y profesionales verificar rápidamente los resultados obtenidos mediante los gráficos de Heisler, utilizando los mismos parámetros adimensionales como el número de Biot y el número de Fourier, pero obteniendo salidas numéricas precisas en lugar de estimaciones gráficas.

La adopción de estas alternativas numéricas no invalida la utilidad pedagógica de los gráficos de Heisler, pero sí ofrece una vía más eficiente para el análisis detallado. Los programas modernos pueden manejar variaciones en las condiciones de frontera y propiedades del material con mayor facilidad que los diagramas estáticos, permitiendo una exploración más profunda del comportamiento térmico transitorio. Esto resulta particularmente útil cuando se requiere evaluar temperaturas en puntos específicos del dominio espacial, más allá de la temperatura central que es el enfoque principal de los gráficos originales. La integración de estas herramientas en el flujo de trabajo de ingeniería representa un paso adelante en la precisión y la eficiencia del análisis térmico.

Preguntas frecuentes

¿Para qué sirven los gráficos de Heisler?

Se utilizan para determinar la distribución de temperatura en sólidos durante la conducción de calor transitoria unidimensional. Permiten encontrar la temperatura en el centro y en cualquier punto de la geometría (pared, cilindro, esfera) usando números adimensionales como Biot y Fourier, evitando cálculos de series infinitas complejas.

¿Qué geometrías pueden resolverse con los gráficos de Heisler?

Los gráficos originales de Heisler están diseñados específicamente para tres geometrías básicas: la pared plana infinitamente gruesa, el cilindro infinito y la esfera. Para otras geometrías más complejas, a menudo se combinan las soluciones de estas tres básicas mediante el método de las soluciones producto.

¿Cuáles son las limitaciones principales de estos gráficos?

Su precisión está limitada por la resolución gráfica al leer los valores. Además, asumen propiedades térmicas constantes (conductividad, capacidad calorífica y densidad) y un coeficiente de convección uniforme en toda la superficie. No son ideales para problemas con fuentes de calor internas complejas o condiciones de frontera no estándar.

¿Qué son el número de Biot y el número de Fourier en este contexto?

El número de Biot (Bi) relaciona la resistencia a la conducción interna con la resistencia a la convección superficial. El número de Fourier (Fo) representa el tiempo adimensional, indicando cuánto ha avanzado el proceso de conducción en relación con las dimensiones del cuerpo. Ambos son ejes clave para leer los gráficos.

¿Se siguen usando los gráficos de Heisler en la ingeniería moderna?

Aunque existen alternativas computacionales más precisas (como el método de los elementos finitos o el volumen finito), los gráficos de Heisler siguen siendo fundamentales en la enseñanza de la transferencia de calor por su claridad conceptual y rapidez para obtener estimaciones iniciales o verificar resultados numéricos.

Resumen

Los gráficos de Heisler son una herramienta clásica e indispensable en la ingeniería térmica para analizar la conducción de calor transitoria en sólidos con geometrías simples. Desarrollados por M. P. Heisler, permiten determinar temperaturas adimensionales en función del número de Biot y el número de Fourier, facilitando el cálculo sin resolver series infinitas complejas.

Aunque su uso ha sido parcialmente suplantado por simulaciones numéricas modernas, su valor educativo y práctico para estimaciones rápidas permanece vigente. El dominio de estos gráficos es esencial para comprender los fundamentos de la transferencia de calor en paredes planas, cilindros y esferas.
