Modelo análogo: definición, principios y aplicaciones en ingeniería

Definición y concepto

En el ámbito científico y tecnológico, un modelo análogo se define como una representación material de un objeto o de un proceso. Esta definición establece la base de su utilidad práctica, ya que permite a los investigadores y profesionales manipular una entidad tangible que refleja las características esenciales del fenómeno que se desea estudiar. A diferencia de los modelos puramente abstractos o matemáticos, el modelo análogo posee una presencia física o material que facilita la observación directa y la experimentación controlada.

Terminología y sinónimos

La literatura especializada emplea diversos términos para referirse a este tipo de representación. Es común encontrarlo bajo las denominaciones de modelo físico práctico o simplemente modelo analógico. Estas variantes lingüísticas no implican necesariamente diferencias estructurales fundamentales, sino que suelen destacar distintos aspectos de su aplicación. El término "modelo físico" enfatiza la naturaleza material de la representación, mientras que "analógico" resalta la relación de semejanza o proporción entre el modelo y el objeto original. Comprender esta terminología es esencial para navegar por la documentación técnica en ciencia e ingeniería.

Objetivo epistemológico

El propósito principal de utilizar un modelo análogo es entender mejor el origen, la formación o el funcionamiento de los fenómenos estudiados. Al contar con una representación material, los investigadores pueden observar cómo se desarrollan los procesos en el tiempo y bajo diferentes condiciones. Esto resulta particularmente útil cuando el objeto de estudio es de gran escala, de acceso difícil o de naturaleza compleja. La capacidad de visualizar y manipular el modelo permite obtener intuiciones que podrían permanecer ocultas en un análisis puramente teórico.

Esta comprensión profunda del fenómeno es el primer paso hacia la validación científica. Sin embargo, la representación material por sí sola no constituye la prueba definitiva; es el medio a través del cual se exploran las hipótesis. La claridad que proporciona el modelo análogo sobre los mecanismos subyacentes facilita la formulación de preguntas más precisas y la identificación de variables críticas que influyen en el comportamiento del sistema.

¿Cuál es la función de un modelo análogo en la validación científica?

La función central de un modelo análogo en la investigación científica y la ingeniería radica en su capacidad para servir como un puente tangible entre la teoría abstracta y la observación empírica. Al definirse como una representación material de un objeto o proceso, este tipo de modelo permite a los investigadores visualizar y manipular variables que, de otro modo, podrían permanecer ocultas en la complejidad de un fenómeno natural o artificial. Su propósito principal no es solo ilustrar, sino validar rigurosamente las hipótesis y las aproximaciones matemáticas que constituyen un modelo conceptual de cierto proceso u objeto.

Validación mediante la reproducción de observaciones

El proceso de validación científica utilizando modelos análogos es un mecanismo de verificación crítica. No basta con que el modelo se parezca visualmente al objeto de estudio; debe comportarse de manera predecible bajo condiciones controladas. La validación se produce específicamente cuando el modelo análogo es capaz de reproducir el conjunto de observaciones considerado como relevante para el fenómeno en cuestión. Esto implica que los resultados obtenidos en la representación material deben coincidir con los datos empíricos o las predicciones teóricas establecidas previamente.

Este enfoque es fundamental porque permite a los científicos probar la robustez de sus teorías antes de aplicarlas a escalas más grandes o a sistemas más complejos. Si el modelo análogo falla en reproducir las observaciones clave, esto indica que las hipótesis subyacentes o las aproximaciones del modelo conceptual requieren ajustes. Por lo tanto, el modelo análogo actúa como un filtro de verdad, separando las suposiciones válidas de las que necesitan refinamiento.

Relación con el cálculo numérico

La interacción entre el modelo análogo y el cálculo numérico es esencial para la precisión de la validación. El cálculo numérico proporciona el marco matemático que describe el comportamiento esperado del objeto o proceso. Las hipótesis y aproximaciones que forman el modelo conceptual se traducen en ecuaciones y parámetros que guían la construcción y la experimentación con el modelo análogo.

Al utilizar el cálculo numérico, los investigadores pueden cuantificar las relaciones entre las variables del modelo análogo. Esto permite una comparación directa y medible entre los resultados obtenidos en la representación material y las predicciones teóricas. La integración de estos dos elementos asegura que la validación no sea solo cualitativa, sino también cuantitativa, aumentando así la confianza en las conclusiones científicas derivadas del estudio.

Ejemplos prácticos: simulaciones de deformación tectónica

Las simulaciones de deformación tectónica constituyen uno de los ejemplos más ilustrativos del uso de modelos análogos en las ciencias de la Tierra. Este método experimental permite representar materialmente los procesos que afectan a la corteza terrestre, ofreciendo una visión tangible del origen, formación y funcionamiento de fenómenos geológicos complejos. Al utilizar materiales físicos que responden a fuerzas aplicadas, los investigadores pueden validar las hipótesis y aproximaciones que componen los modelos conceptuales de la dinámica terrestre, complementando así el cálculo numérico con la evidencia empírica directa.

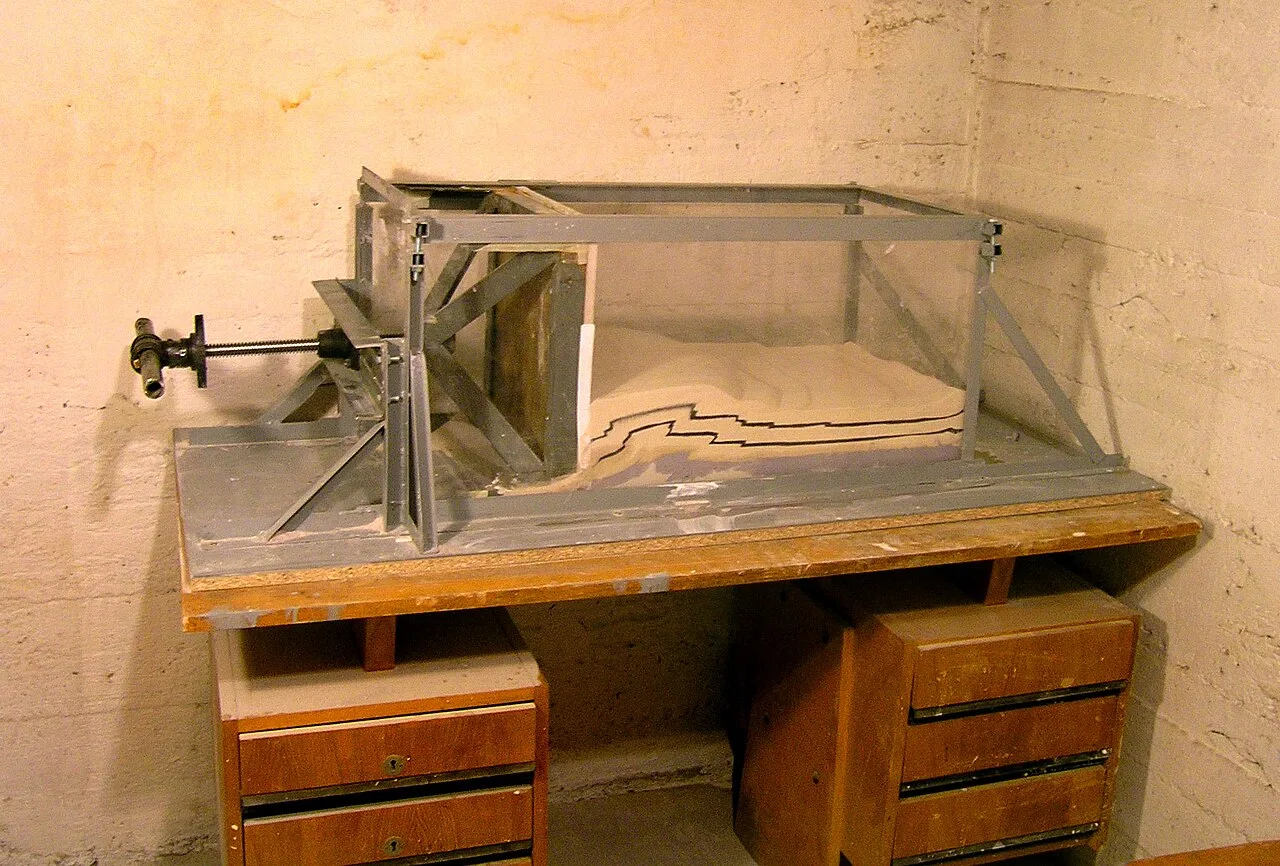

Mecánica de las cajas de arena

El dispositivo central en estas simulaciones es la caja de arena, una estructura contenedora donde se disponen capas de materiales granulares, como arena seca o mezclas de arena y polvo de yeso, que actúan como análogos estratigráficos de las capas de la corteza terrestre. La deformación se induce mediante la aplicación de fuerzas compresivas en los extremos de la caja. Este proceso reproduce, a una escala reducida, el plegamiento, el fallamiento y el apilamiento de las capas rocosas bajo estrés tectónico.

La validación del modelo análogo se produce cuando la configuración final de las capas de arena es capaz de reproducir el conjunto de observaciones consideradas en el fenómeno natural estudiado. Esto significa que las estructuras geológicas generadas en la caja, como las fallas inversas o los pliegues simétricos, deben coincidir con las características observadas en el campo o predichas por el modelo conceptual. Esta correspondencia valida las suposiciones sobre el comportamiento mecánico de los materiales y las magnitudes de las fuerzas involucradas.

Sistemas de accionamiento

La precisión de la simulación depende en gran medida del sistema utilizado para comprimir la caja de arena. Existen principalmente dos tipos de mecanismos de accionamiento: los pistones de operación manual y los sistemas servo-asistidos adosados a motores. Cada uno ofrece ventajas distintas en términos de control, velocidad de deformación y reproducibilidad de los resultados.

La elección entre un sistema manual o servo-asistido influye en la calidad de los datos obtenidos. Los sistemas servo-asistidos, al ofrecer una tasa de deformación más estable, facilitan la comparación directa con los resultados del cálculo numérico, permitiendo una validación más rigurosa de las hipótesis sobre el comportamiento de la corteza terrestre bajo estrés tectónico.

Diferencias entre modelo análogo, físico y numérico

La distinción entre un modelo análogo, un modelo físico y una simulación numérica es fundamental para comprender su función epistemológica específica. Aunque estos términos a veces se superponen en el lenguaje cotidiano de la ciencia y la ingeniería, cumplen roles distintos en la validación del conocimiento. Un modelo análogo no es simplemente una réplica estática, sino una representación material activa diseñada para validar hipótesis y aproximaciones de modelos conceptuales mediante el cálculo numérico.

El modelo análogo como puente de validación

El modelo análogo actúa como un puente crítico entre la teoría abstracta y la observación empírica. Su propósito principal es validar las hipótesis que forman un modelo conceptual de cierto proceso u objeto. Esta validación se produce únicamente cuando el modelo análogo es capaz de reproducir el conjunto de observaciones considerado. A diferencia de una mera ilustración, el modelo análogo requiere una interacción dinámica, donde las variables se manipulan para observar cómo el sistema responde, permitiendo así probar la robustez de las aproximaciones numéricas subyacentes.

Diferencias con modelos físicos y numéricos

Es crucial diferenciar el modelo análogo del modelo físico tradicional. Mientras que un modelo físico puede referirse a una réplica estructural o geométrica de un objeto, el modelo análogo se centra en la representación de un proceso para entender mejor su origen, formación o funcionamiento. El modelo análogo utiliza la materialidad para simular comportamientos dinámicos, sirviendo de base para el cálculo numérico. Por otro lado, la simulación numérica es el resultado del proceso de validación; es la expresión matemática que el modelo análogo ayuda a confirmar. Sin la representación material del modelo análogo, las aproximaciones numéricas podrían carecer de una verificación tangible contra el conjunto de observaciones reales.

Ejemplo práctico: Deformación tectónica

Un ejemplo claro de esta dinámica son las simulaciones de deformación tectónica con cajas de arena comprimidas por pistones. En este caso, la caja de arena y los pistones constituyen la representación material, es decir, el modelo análogo. Este montaje permite observar cómo se forman las fallas y pliegues, entendiendo así el origen y la formación de los fenómenos geológicos. Las observaciones obtenidas de esta representación material se utilizan para validar las hipótesis y aproximaciones del modelo conceptual, asegurando que el cálculo numérico utilizado para predecir el comportamiento de la corteza terrestre sea preciso y capaz de reproducir el conjunto de observaciones consideradas en la realidad geológica.

¿Cómo se construye un modelo análogo en ingeniería?

La construcción de un modelo análogo en ingeniería y ciencia sigue un proceso sistemático que transforma un fenómeno complejo en una representación material manejable. Este procedimiento no es arbitrario; requiere traducir las propiedades esenciales del objeto o proceso estudiado a un medio físico que responda a estímulos medibles. El objetivo final es validar hipótesis y aproximaciones de modelos conceptuales mediante cálculo numérico, asegurando que la representación física se comporte de manera predecible y verificable.

Selección del objeto y definición del fenómeno

El primer paso implica identificar claramente qué aspecto del sistema real se desea estudiar. No se modela todo el objeto, sino su origen, formación o funcionamiento específico. Por ejemplo, en geología, si el interés es comprender la formación de fallas tectónicas, el objeto de estudio no es la corteza terrestre completa, sino el comportamiento de las capas de roca bajo estrés. Esta delimitación es crucial porque determina qué variables son relevantes y cuáles pueden simplificarse sin perder la esencia del fenómeno.

Elección de materiales representativos

Una vez definido el fenómeno, se seleccionan materiales que actúen como análogos físicos de los componentes del sistema real. La elección debe basarse en la similitud en las propiedades mecánicas o térmicas. En el caso de las simulaciones de deformación tectónica, la arena es un material comúnmente utilizado porque su comportamiento bajo presión imita el de las capas sedimentarias. La arena permite observar cómo se forman pliegues y fallas cuando las capas se comprimen, ofreciendo una representación material fiel del proceso geológico subyacente.

Mecanismo de actuación y aplicación de fuerzas

Para activar el modelo, se necesita un mecanismo que aplique fuerzas controladas, simulando las condiciones del entorno real. En las cajas de arena, esto se logra mediante pistones que comprimen los laterales de la caja. La velocidad y la magnitud de la compresión deben ajustarse para replicar la tasa de deformación del fenómeno estudiado. Este paso es crítico porque introduce la variable dinámica que permite observar la evolución del modelo a lo largo del tiempo, transformando un estado estático en un proceso observable.

Observación y validación de resultados

La etapa final consiste en observar los resultados y compararlos con las observaciones del fenómeno real. Si los pliegues formados en la caja de arena coinciden con los patrones observados en la corteza terrestre, el modelo ha validado las hipótesis iniciales. Este ciclo de observación y comparación permite refinar las aproximaciones del modelo conceptual, cerrando la brecha entre la teoría y la representación material.

Aplicaciones en ciencia e ingeniería

Los modelos análogos constituyen una herramienta fundamental en la metodología científica y la ingeniería, sirviendo como puentes críticos entre la teoría abstracta y la observación empírica. Su función principal radica en la validación de las hipótesis y aproximaciones que conforman un modelo conceptual de un determinado proceso u objeto. Al actuar como una representación material, estos modelos permiten a los investigadores y ingenieros comprender con mayor profundidad el origen, la formación o el funcionamiento de sistemas complejos que, de otro modo, podrían resultar difíciles de visualizar o cuantificar únicamente a través de la lógica deductiva.

Integración con el cálculo numérico

En la práctica moderna, el modelo análogo no siempre opera de manera aislada. Se utiliza activamente para aproximar la realidad física antes o junto con el cálculo numérico. Esta integración es esencial porque permite contrastar los resultados obtenidos mediante fórmulas matemáticas con el comportamiento observable de una representación física tangible. El cálculo numérico ofrece precisión y escalabilidad, pero a menudo depende de supuestos simplificadores. El modelo análogo pone a prueba estos supuestos al someter la representación material a condiciones controladas, verificando si las predicciones numéricas se sostienen en un entorno físico simulado. De este modo, la combinación de ambos enfoques refuerza la robustez de las conclusiones científicas.

Reproducción de fenómenos observables

La capacidad de un modelo análogo para validar un modelo conceptual depende directamente de su fidelidad en la reproducción de las observaciones clave. Esto implica que la selección de materiales, dimensiones y fuerzas aplicadas en la representación material debe estar cuidadosamente calibrada para reflejar las propiedades esenciales del objeto o proceso original. Cuando el modelo logra replicar el comportamiento esperado, se confirma que las aproximaciones subyacentes son válidas dentro de los límites del estudio. Este proceso de verificación es crucial en campos donde la experimentación directa sobre el objeto real puede ser costosa, lenta o incluso invasiva.

Ejemplo práctico: Deformación tectónica

Un ejemplo claro de esta aplicación se encuentra en las simulaciones de deformación tectónica. En este contexto, se utilizan cajas de arena comprimidas por pistones para representar las capas de la corteza terrestre y las fuerzas que actúan sobre ellas. Esta representación material permite observar cómo se forman fallas, pliegues y otras estructuras geológicas bajo condiciones controladas. Al comparar estas observaciones con los datos geológicos reales y con las predicciones de modelos conceptuales, los investigadores pueden validar sus hipótesis sobre los mecanismos que impulsan la dinámica de la Tierra. Este caso ilustra cómo los modelos análogos facilitan la comprensión de procesos a gran escala mediante una representación física accesible y manipulable.

Relación con el emulador y la simulación

El concepto de modelo análogo se sitúa en un punto de convergencia fundamental entre la representación física y el análisis matemático, estableciendo una relación simbiótica con la simulación numérica y el emulador. Mientras que la simulación numérica se basa en la discretización de ecuaciones para aproximar el comportamiento de un sistema mediante cálculos computacionales, el modelo análogo ofrece una verificación tangible. Esta distinción es crucial en la epistemología de la ciencia e ingeniería, donde la validación de las hipótesis y aproximaciones que forman un modelo conceptual requiere a menudo un doble chequeo: uno lógico-matemático y otro empírico-material.

El modelo análogo como emulación física

Un modelo análogo puede interpretarse como una forma de emulación física. A diferencia de un emulador de software, que traduce la arquitectura de un sistema fuente a un entorno de destino mediante instrucciones lógicas, el modelo análogo traduce las propiedades de un objeto o proceso a un sustrato material. Esta traducción permite observar directamente el origen, formación o funcionamiento de fenómenos que de otra manera quedarían relegados a la abstracción. La capacidad del modelo para reproducir el conjunto de observaciones considerado constituye la prueba de su validez como emulador. En este sentido, la materialidad del modelo no es un residuo histórico, sino una herramienta activa que captura variables que la simulación numérica podría simplificar excesivamente o pasar por alto debido a la elección de parámetros iniciales.

Complementariedad con la simulación numérica

La relación entre el modelo análogo y la simulación numérica es complementaria más que competitiva. El cálculo numérico proporciona la estructura teórica y las predicciones cuantitativas que guían la construcción del modelo análogo. A su vez, el modelo análogo sirve para validar esas mismas aproximaciones numéricas. Cuando un modelo análogo reproduce con fidelidad las observaciones esperadas, refuerza la confianza en las ecuaciones subyacentes de la simulación. Por ejemplo, en las simulaciones de deformación tectónica, el uso de cajas de arena comprimidas por pistones permite visualizar la formación de fallas y pliegues de manera directa. Estas observaciones materiales pueden luego compararse con los resultados de modelos numéricos de la misma estructura geológica, permitiendo ajustar los parámetros de fricción o estratificación en el cálculo numérico para aumentar su precisión predictiva.

Esta interacción garantiza que el modelo conceptual no se vuelva demasiado abstracto para ser útil, ni demasiado concreto para ser generalizable. La validación se produce, por tanto, en el espacio intermedio donde la representación material confirma las predicciones del cálculo numérico, cerrando el ciclo de verificación científica.
