Definición y concepto
El turbocompresor, frecuentemente denominado simplemente turbo, constituye un sistema avanzado de sobrealimentación diseñado para optimizar el rendimiento de los motores de combustión interna. Su funcionamiento se basa en el uso de una turbina centrífuga que acciona, mediante un eje coaxial, una rueda compresora encargada de comprimir los gases de admisión. Este mecanismo permite introducir una mayor masa de aire en las cámaras de combustión, lo que resulta fundamental para mejorar la eficiencia térmica y la potencia específica del motor.
Principio de funcionamiento y aplicación
La operación del turbocompresor aprovecha la energía cinética contenida en los gases de escape del motor. Estos gases, al salir del cilindro, hacen girar la turbina, la cual está conectada directamente al compresor. Este último actúa como un soplador que empuja el aire de admisión hacia el motor con mayor presión atmosférica. Este sistema es ampliamente utilizado tanto en motores diésel como en motores de gasolina, siendo una tecnología clave en la ingeniería automotriz moderna para equilibrar la relación entre tamaño del motor y potencia generada.
La integración de este sistema en motores de combustión interna alternativos permite lograr un aumento significativo en la potencia sin necesidad de modificaciones estructurales mayores en el bloque del motor. Según datos verificados, los turbocompresores pueden incrementar la potencia del motor hasta en un 50 %, ofreciendo una solución eficiente para maximizar el rendimiento sin aumentar proporcionalmente el desplazamiento del motor o el consumo de combustible en condiciones de carga parcial.
Contexto histórico y evolución tecnológica
El desarrollo del turbocompresor tiene raíces profundas en la ingeniería mecánica. Louis Renault patentó este dispositivo el 17 de diciembre de 1902, estableciendo las bases teóricas y prácticas para su implementación posterior. Sin embargo, su adopción masiva en la industria automotriz, particularmente en el mercado estadounidense, no se consolidó hasta décadas más tarde. El Oldsmobile Jetfire, lanzado en 1962, se distinguió como el primer automóvil de producción en masa en Estados Unidos en incorporar esta tecnología, marcando un hito en la transición de los motores atmosféricos tradicionales.
A lo largo de su historia, la tecnología ha evolucionado para abordar desafíos operativos específicos, como el retraso en la respuesta conocida como "turbo-lag". Para mitigar este fenómeno, se han desarrollado diversos sistemas de configuración, incluyendo los sistemas de doble turbina (twin turbo), los sistemas biturbo secuenciales y los turbocompresores de geometría variable. Estas innovaciones permiten ajustar el flujo de gases de escape y la presión de admisión de manera más dinámica, optimizando el rendimiento del motor en diferentes rangos de revoluciones por minuto.
Historia del desarrollo del turbocompresor
El desarrollo del turbocompresor representa una evolución tecnológica fundamental en la ingeniería de motores de combustión interna. Este sistema de sobrealimentación, que utiliza una turbina centrífuga para comprimir gases mediante un eje coaxial, ha transformado la eficiencia y potencia de los motores tanto diésel como de gasolina a lo largo de más de un siglo.
Orígenes y primeras aplicaciones
Los cimientos de esta tecnología se establecieron cuando Louis Renault patentó el turbocompresor el 17 de diciembre de 1902. Aunque la patente marcó el inicio formal, la adopción masiva requirió décadas de refinamiento técnico para superar desafíos de fiabilidad y respuesta.
Expansión en la industria automotriz
La integración del turbo en vehículos de producción en masa fue un proceso gradual. El Oldsmobile Jetfire se consolidó como el primer automóvil de producción en masa con turbo en Estados Unidos en 1962, marcando un hito en la aceptación del sistema por parte del mercado norteamericano. Durante las décadas siguientes, la tecnología se extendió a diversas categorías de vehículos, optimizando el rendimiento sin necesidad de aumentar significativamente la cilindrada del motor.
Innovaciones técnicas y mitigación del retraso
Una de las principales desventajas históricas del turbocompresor ha sido el "turbo-lag", o retraso en la respuesta. Para mitigar este fenómeno, la ingeniería desarrolló sistemas avanzados como el twin turbo, el biturbo secuencial y la geometría variable. Estas soluciones permitieron aprovechar mejor los gases de escape, logrando que los turbocompresores pudieran aumentar hasta un 50 % la potencia del motor sin cambios estructurales mayores en el bloque.
Cronología del desarrollo
| Año | Evento |
|---|---|
| 1902 | Patente del turbocompresor por Louis Renault (17 de diciembre). |
| 1936 | Primeras aplicaciones significativas en motores de combustión. |
| 1940 | Expansión del uso en motores diésel y gasolina. |
| 1953 | Refinamiento de sistemas de sobrealimentación. |
| 1962 | Oldsmobile Jetfire: primer auto de producción en masa con turbo en EE. UU. |
| 1966 | Introducción de mejoras en la respuesta del turbo. |
| 1977 | Adopción creciente en motores de eficiencia mejorada. |
| 1989 | Desarrollo de sistemas de geometría variable. |
| 2003 | Integración avanzada de twin turbo y biturbo secuencial. |
| 2014 | Optimización moderna para aumentar hasta un 50 % la potencia. |
¿Cómo funciona el turbocompresor?

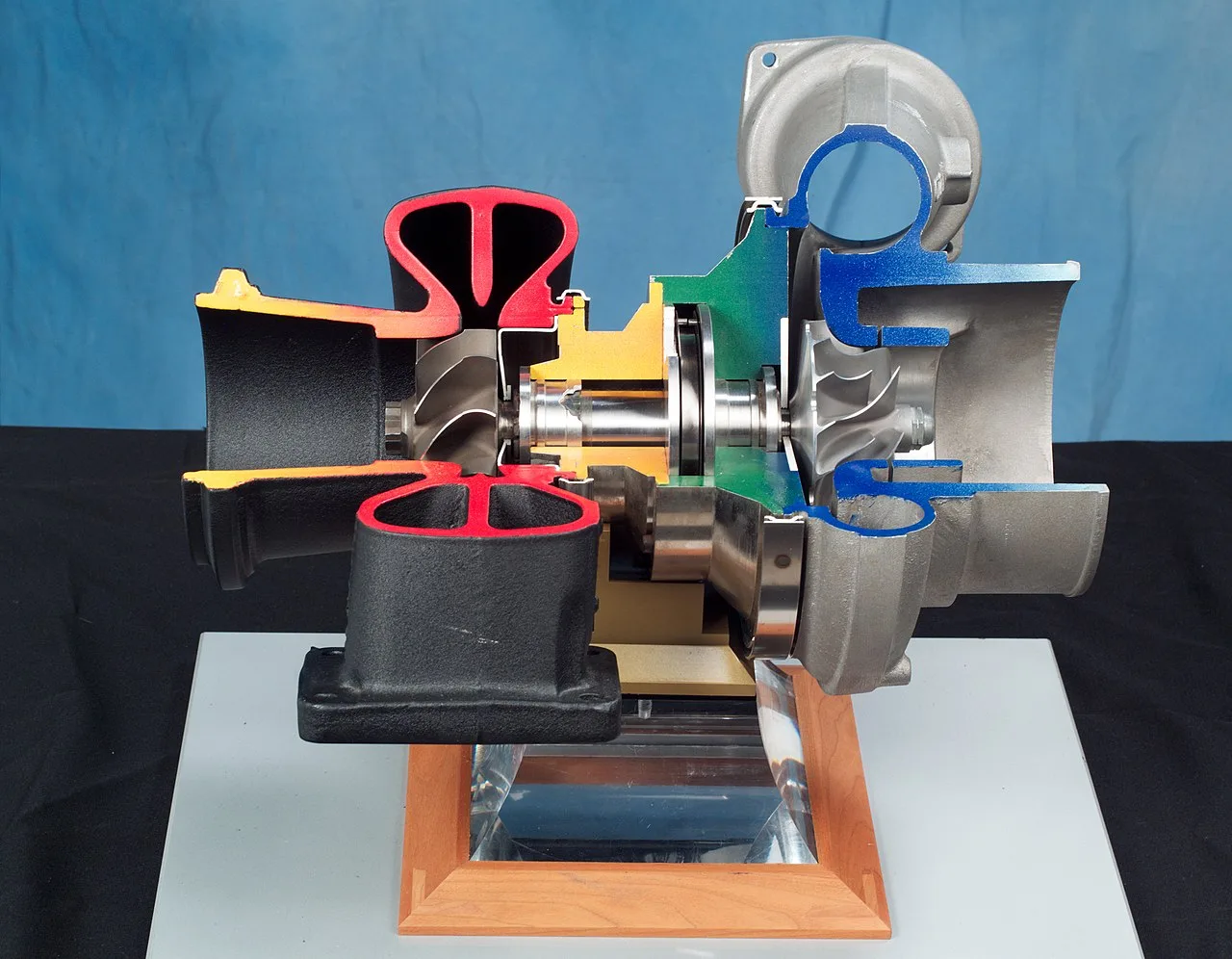

El turbocompresor opera mediante un sistema de sobrealimentación que aprovecha la energía cinética de los gases de escape del motor para comprimir el aire de admisión. Este dispositivo consta de dos componentes principales unidos por un eje coaxial: una turbina centrífuga y una rueda compresora. Los gases calientes expulsados por el motor accionan la turbina, cuya rotación transmite fuerza directamente al compresor, aumentando así la presión y la masa de oxígeno que entra en las cámaras de combustión.
Mecanismo de compresión y flujo de gases
El funcionamiento se basa en la conversión de la energía térmica y cinética de los escapes en trabajo mecánico. Al pasar por la turbina, los gases de escape hacen girar el eje a altas revoluciones, lo que permite que el compresor centrífugo aspire aire del exterior y lo impulse hacia el motor con mayor densidad. Este incremento en la masa de aire permite una combustión más eficiente, optimizando el rendimiento del motor de combustión interna alternativo, ya sea de ciclo diésel o gasolina.
Diferencias entre motores diésel y de gasolina
La aplicación del turbocompresor varía significativamente según el tipo de motor. En los motores diésel, el sistema debe manejar un exceso de aire y soportar presiones de compresión elevadas, que pueden oscilar entre 40 y 80 bares. Esta configuración es fundamental para lograr una atomización adecuada del combustible y una combustión completa en condiciones de alta carga.
En contraste, los motores de gasolina requieren una regulación más precisa del flujo de aire, a menudo gestionada mediante una mariposa de aceleración. Las presiones de compresión en estos motores son generalmente menores, situándose en un rango de 15 a 25 bares. Esta diferencia se debe a la necesidad de evitar el sobrecalentamiento y el golpeteo en la cámara de combustión, manteniendo un equilibrio entre potencia y eficiencia.
Presiones máximas y aplicaciones en competición
Las presiones de sobrealimentación pueden variar ampliamente según la aplicación. En motores de producción estándar, las presiones suelen mantenerse en niveles moderados para garantizar la fiabilidad y la durabilidad del sistema. Sin embargo, en el ámbito de la competición automovilística, los turbocompresores pueden alcanzar presiones máximas permitidas que van desde 0,25 bares hasta 8 bares, dependiendo de la configuración del motor y de los componentes utilizados. Estas altas presiones permiten extraer una mayor potencia del motor, aprovechando al máximo la capacidad de admisión de aire y la eficiencia de la combustión.
Sistemas de refrigeración y gestión de presión
La gestión térmica y de presión es fundamental para el rendimiento y la durabilidad del turbocompresor. El aire comprimido por la rueda compresora experimenta un aumento significativo de temperatura debido a la compresión adiabática. Si este aire caliente entra directamente en los cilindros, la densidad disminuye y aumenta el riesgo de detonación (knock) en motores de gasolina. Para mitigar esto, se emplea el interenfriador (intercooler), un intercambiador de calor que enfría el aire de admisión antes de que entre en el motor, aumentando su densidad y oxígeno disponible para la combustión.
Tipos de interenfriadores
Existen varias configuraciones de interenfriadores según el fluido refrigerante utilizado. El sistema aire-aire es el más común en motores de gasolina y diésel modernos, donde el aire de escape calienta el aire de admisión a través de un radiador ubicado en la toma de aire. El sistema aire-agua utiliza un circuito cerrado de líquido refrigerante que circula por el intercooler y se enfría en un radiador secundario, ofreciendo una respuesta más rápida. En aplicaciones de alto rendimiento o competición, se utilizan sistemas criogénicos o aire-aceite, donde el aceite del motor absorbe el calor directamente, aunque requieren una gestión térmica más compleja para evitar el sobrecalentamiento del lubricante.
Válvulas de gestión de presión
Para controlar la presión de sobrealimentación (boost) y evitar la sobrecompresión, se utilizan válvulas específicas. El waste-gate es una válvula de desviación que permite que una parte de los gases de escape pase por la turbina, regulando así la velocidad de giro de la turbina y, por ende, la presión de entrada. Puede ser interno (dentro de la carcasa de la turbina) o externo. Por otro lado, la válvula de descarga (dump valve o blow-off valve) se ubica en el lado de la admisión, entre el turbocompresor y la válvula de mariposa. Su función es liberar la presión acumulada en el colector de admisión cuando el conductor suelta el acelerador, cerrando la válvula de mariposa. Esto reduce el efecto de "turbo-lag" al mantener la turbina a altas revoluciones y evita que el compresor trabaje contra una presión elevada sin flujo, lo que podría causar el fenómeno de "surge" o golpe de ariete en la turbina.
Refrigeración por aceite y Turbo Timer
El turbocompresor opera a temperaturas extremas y altas revoluciones (hasta 100.000 rpm en algunos modelos), lo que exige una lubricación y refrigeración eficientes. El aceite del motor lubrica los cojinetes del eje de la turbina y ayuda a disipar el calor. Sin embargo, cuando el motor se apaga, la bomba de aceite deja de funcionar, pero la turbina sigue caliente debido a la inercia térmica. Si el aceite caliente se queda estático en los cojinetes, puede formarse un "caramelo" de aceite (carbonización), lo que lleva a la aparición de la "rueda libre" o juego en los cojinetes. Para evitar esto, se utiliza el turbo timer, un dispositivo que mantiene el motor en ralentí durante unos minutos después de apagar el interruptor de encendido, permitiendo que la bomba de aceite siga circulando y enfriando la turbina gradualmente antes de que el motor se detenga por completo.
¿Qué es el turbo-lag y cómo se soluciona?
El turbo-lag, o retraso del turbocompresor, es el intervalo de tiempo transcurrido entre la acción del conductor sobre el acelerador y la respuesta efectiva de la presión de sobrealimentación en la admisión del motor. Este fenómeno se debe principalmente a la inercia de giro del conjunto turbina-compresor y al volumen del colector de escape que debe llenarse de gases calientes antes de que la turbina alcance las revoluciones necesarias para accionar la rueda compresora. La mitigación de este retraso es crucial para mejorar la linealidad de la potencia y la experiencia de conducción, especialmente en motores de combustión interna alternativos.
Soluciones técnicas al retraso
Existen múltiples configuraciones mecánicas y electrónicas diseñadas para reducir el turbo-lag. Una solución común es el sistema twin turbo o biturbo en paralelo, donde dos turbocargadores idéntos comparten la carga de trabajo, permitiendo que cada uno maneje un flujo de gases menor y, por tanto, responda más rápido que un solo turbocompresor de mayor tamaño.
Otra aproximación es el biturbo secuencial, utilizado históricamente en modelos como el Mazda RX-7. Este sistema emplea dos turbocargadores de tamaños diferentes que actúan en función de las revoluciones del motor: un turbocompresor pequeño proporciona respuesta inmediata a bajas revoluciones, mientras que un segundo turbocompresor más grande entra en acción a medida que aumenta el caudal de gases de escape, optimizando el rendimiento en un rango más amplio.
Los turbocargadores de geometría variable (VTG) ofrecen una solución mecánica sofisticada. En lugar de cambiar el tamaño del turbocompresor, este sistema ajusta la inclinación de las álabes directoras en la entrada de la turbina. Esto permite variar la velocidad y el ángulo con el que los gases de escape impactan sobre la rueda de la turbina, optimizando la eficiencia tanto a bajas como a altas revoluciones, reduciendo significativamente la inercia percibida.
El turbocargador asimétrico, desarrollado por marcas como Saab, utiliza dos turbocargadores de diferentes tamaños montados en un solo bloque. Uno se encarga de la respuesta inicial y el otro de la potencia a altas revoluciones, combinando las ventajas de la configuración secuencial con una mayor compactación.
Más recientemente, el turbo eléctrico ha emergido como una solución híbrida. Un pequeño motor eléctrico auxiliar, accionado por la batería del vehículo o por el alternador, ayuda a girar el eje del turbocompresor antes de que los gases de escape tomen el control total. Esto elimina casi por completo la inercia inicial, proporcionando una respuesta casi instantánea del motor.
Consideraciones térmicas
La eficiencia del turbocompresor también está limitada por la temperatura de los gases de escape. En motores de alto rendimiento, como el Porsche 911 turbo de 2007, los gases pueden alcanzar temperaturas superiores a los 1000 °C. Estas altas temperaturas requieren materiales avanzados, como la superaleación de níquel Inconel o la fundición de hierro con recubrimientos cerámicos, para mantener la integridad estructural de la turbina y el compresor bajo estrés térmico y mecánico constante.
Ventajas y aplicaciones del turbocompresor
La implementación de sistemas de sobrealimentación mediante turbocompresores ofrece ventajas técnicas y operativas significativas para los motores de combustión interna. Uno de los beneficios más destacados es la capacidad de aumentar la potencia del motor hasta en un 50 % sin necesidad de realizar cambios estructurales mayores en el bloque o en la distribución. Esta ganancia de rendimiento se logra aprovechando la energía cinética de los gases de escape, que de otro modo se perderían parcialmente a través del sistema de admisión y escape, logrando una recuperación energética eficiente.
Características físicas y adaptación ambiental
Desde el punto de vista del diseño mecánico, los turbocompresores se caracterizan por su relativa compactidad. Su volumen y peso son considerables menores en comparación con otros sistemas de sobrealimentación mecánica, lo que facilita su integración en compartimentos de motor con espacio limitado. Esta ligereza contribuye a la eficiencia general del vehículo. Además, el sistema presenta una notable adaptación a la altitud. En motores atmosféricos, la densidad del aire disminuye a medida que aumenta la elevación, lo que reduce la potencia. El turbocompresor compensa esta pérdida al forzar la entrada de una mayor masa de aire al cilindro, manteniendo el rendimiento del motor más estable en diferentes condiciones geográficas.
Impacto en el consumo y eficiencia
La sobrealimentación también influye positivamente en la reducción del consumo de combustible. Al permitir que un motor de menor cilindrada produzca la misma potencia que uno de mayor tamaño, se optimiza la relación entre el volumen de la cámara de combustión y la carga de trabajo. Esto resulta en una quema más eficiente del combustible y menores emisiones por unidad de potencia generada. Esta eficiencia tiene implicaciones económicas directas, especialmente en regímenes fiscales donde los impuestos sobre los vehículos se calculan en función de la cilindrada. Al reducir el tamaño del motor sin sacrificar potencia, se puede mantener el vehículo en una categoría impositiva más baja, reduciendo la carga fiscal para el propietario.
Aplicaciones en motores diésel y gasolina
Los sistemas de turbocompresores se utilizan ampliamente tanto en motores diésel como en motores de gasolina. En los motores diésel, el turbo es casi una norma, ya que ayuda a mejorar la combustión del aire comprimido y a reducir el humo azul característico de los motores atmosféricos. En los motores de gasolina, su adopción ha crecido significativamente para lograr mayor potencia específica y eficiencia. La tecnología permite adaptar el rendimiento a las necesidades específicas de cada tipo de combustible, optimizando la mezcla aire-combustible y la presión de inyección. Esta versatilidad ha consolidado al turbocompresor como un componente esencial en la ingeniería automotriz moderna, presente en vehículos de producción en masa desde décadas anteriores.
Ejercicios resueltos
Aquí tienes el contenido HTML solicitado para la sección de ejercicios resueltos, basado estrictamente en los datos proporcionados y principios termodinámicos generales aplicables a los sistemas descritos.Ejercicio 1: Cálculo de la densidad del aire con interenfriador
Se analiza un sistema de sobrealimentación donde el turbocompresor comprime el aire de admisión. Los datos de entrada son una presión absoluta en el colector de admisión de 2 bar (200 kPa) y una temperatura de entrada al interenfriador de 87 °C (360 K). El interenfriador reduce la temperatura a 37 °C (310 K). Se asume comportamiento de gas ideal con una constante específica del aire R=287 J/(kg·K). El objetivo es determinar la densidad del aire a la salida del interenfriador para evaluar la ganancia de masa de aire en la cámara de combustión.
La ecuación de estado de los gases ideales establece que la densidad ρ es proporcional a la presión P e inversamente proporcional a la temperatura absoluta T:
ρ=PR⋅TAplicando los valores de salida del interenfriador:
ρ=200287⋅310≈0.225 kg/m³Este resultado indica que la densidad del aire aumenta significativamente respecto a las condiciones atmosféricas estándar (aproximadamente 1.225 kg/m³ a 1 bar y 15 °C), lo que permite una mayor entrada de oxígeno para la combustión, fundamentando el aumento de potencia mencionado en los datos clave.
Ejercicio 2: Comparación de par motor y eficiencia energética
Se compara un motor atmosférico con uno turboalimentado, asumiendo que el sistema de sobrealimentación logra el aumento máximo de potencia indicado en la información verificada: un 50 %. Se considera un motor de referencia con un par motor atmosférico de 200 N·m a 3000 rpm. El objetivo es calcular el nuevo par motor y analizar las implicaciones en la eficiencia energética del sistema de sobrealimentación.
El cálculo del par motor turboalimentado se realiza aplicando el porcentaje de aumento:
τturbo=τatm⋅(1+0.50)=200⋅1.50=300 N·mEl motor turboalimentado entrega 300 N·m, un incremento de 100 N·m sin cambios mayores en la cilindrada. Sin embargo, la eficiencia energética debe considerar las pérdidas por fricción y la inercia de la turbina centrífuga. Aunque la potencia de salida aumenta, la eficiencia térmica global puede verse afectada por el turbo-lag, especialmente a bajas revoluciones donde la presión de sobrealimentación no es óptima. Los sistemas de geometría variable o biturbo secuencial buscan mitigar esta pérdida de respuesta, optimizando la eficiencia en un rango más amplio de régimen de giro, aprovechando mejor la energía de los gases de escape que accionan la rueda compresora.
