La resistencia eléctrica es una magnitud física que cuantifica la oposición que presenta un cuerpo al paso de la corriente eléctrica. Este fenómeno surge de la interacción entre los electrones en movimiento y la estructura atómica del material conductor, convirtiendo parte de la energía eléctrica en otras formas, principalmente calor. Es uno de los parámetros fundamentales para entender cómo se comporta la electricidad en cualquier circuito.

Comprender la resistencia es esencial para diseñar dispositivos electrónicos, desde una simple linterna hasta complejos procesadores de computadora. Sin ella, la corriente fluiría de manera desordenada, provocando cortocircuitos y disipando la energía de forma ineficiente. Su estudio permite controlar el flujo de electrones y adaptar la tensión eléctrica a las necesidades específicas de cada componente.

Definición y concepto

La resistencia eléctrica es una propiedad fundamental de la materia que cuantifica la oposición que ofrece un material al paso de la corriente eléctrica. No se trata simplemente de un obstáculo estático, sino de una interacción dinámica entre los electrones en movimiento y la estructura atómica del conductor. Cuando los electrones fluyen a través de un cable o un dispositivo, chocan con los iones y átomos que forman la red cristalina del material. Estas colisiones frenan ligeramente a los portadores de carga, convirtiendo parte de su energía cinética en otras formas de energía, principalmente calor.

Es crucial distinguir entre la resistencia como magnitud física y el resistor como componente electrónico. La resistencia (simbolizada habitualmente por R) es el valor numérico que expresa cuánto se opone un objeto específico al flujo de corriente. Se mide en ohmios (Ω), una unidad nombrada en honor al físico alemán Georg Simon Ohm. Por otro lado, el resistor es un componente pasivo diseñado para introducir una cantidad controlada de resistencia en un circuito. Mientras que un cable de cobre tiene una resistencia baja (a menudo deseable para minimizar pérdidas), una resistencia de carbón tiene una resistencia alta (deseable para limitar la corriente). Confundir el concepto abstracto con el objeto físico es un error común entre los estudiantes de física y electrónica.

Relación con la Ley de Ohm

La relación matemática que define cómo interactúan el voltaje, la corriente y la resistencia se conoce como la Ley de Ohm. Esta ley establece que la diferencia de potencial eléctrico (voltaje) a través de un conductor es directamente proporcional a la corriente que lo atraviesa, siendo la constante de proporcionalidad la resistencia. La fórmula se expresa de la siguiente manera:

V=I⋅R

Donde V representa el voltaje en voltios, I la corriente en amperios y R la resistencia en ohmios. Esta ecuación permite predecir el comportamiento de un circuito simple. Si se aumenta la resistencia manteniendo el voltaje constante, la corriente disminuye. La consecuencia es directa: la resistencia actúa como un regulador del flujo eléctrico.

Dato curioso: El símbolo del ohmio (Ω) es la letra griega Omega mayúscula. Se eligió para honrar a Georg Simon Ohm, quien publicó sus hallazgos en 1827, aunque su obra no fue totalmente reconocida hasta casi una década después.

La resistencia como convertidora de energía

Más allá de limitar la corriente, la función práctica más importante de la resistencia es la conversión de energía. Cuando los electrones superan la oposición del material, pierden energía. Esta energía no desaparece; se transforma principalmente en energía térmica, un fenómeno conocido como efecto Joule. Este principio es la base del funcionamiento de dispositivos cotidianos como las estufas eléctricas, las lámparas incandescentes y las planchas. En estos casos, la resistencia no es un enemigo a vencer, sino el protagonista del proceso de calentamiento.

En electrónica, esta conversión puede ser tanto útil como problemática. En un circuito integrado, el calor generado por la resistencia interna de los componentes puede causar sobrecalentamiento y fallos si no se gestiona adecuadamente. Por ello, los ingenieros seleccionan materiales con resistividades específicas para equilibrar el flujo de corriente y la disipación de calor. La resistencia eléctrica, por tanto, no es solo un valor numérico en un diagrama, sino un mecanismo físico esencial que permite controlar y transformar la energía eléctrica en formas utilizables por los dispositivos modernos.

¿Cuál es la función principal de la resistencia en un circuito?

La resistencia eléctrica es un componente fundamental en la ingeniería y la física aplicada. Su rol va más allá de simplemente "oponerse" al flujo de carga; actúa como un regulador esencial que determina cómo se comporta la energía en un sistema. Comprender su función requiere analizar tres mecanismos distintos: el control de corriente, la distribución del voltaje y la transformación energética.

Mecanismo físico: colisiones en la red cristalina

A nivel microscópico, la resistencia surge de la interacción entre los portadores de carga y la estructura del material. Cuando los electrones se mueven a través de un conductor, no viajan en línea recta perfecta. Chocan constantemente con los átomos que forman la red cristalina del material.

Cada colisión desvía al electrón y disipa parte de su energía cinética. Esta energía perdida se transfiere a la red atómica, aumentando su vibración. En términos macroscópicos, esa vibración atómica se manifiesta como calor. Este proceso es la base física de todas las funciones prácticas de la resistencia.

Control de intensidad de corriente

La función más inmediata de una resistencia es limitar la cantidad de corriente que fluye por una rama del circuito. Sin este control, componentes sensibles podrían recibir más carga de la que pueden manejar, provocando su saturación o incluso su quema.

V=I⋅R

Es una relación inversa directa. Los ingenieros utilizan este principio para ajustar el flujo eléctrico a las necesidades específicas de un dispositivo, como reducir la corriente a través de un LED para evitar que brille con demasiada intensidad.

División de tensión

Las resistencias también permiten distribuir el voltaje total de una fuente entre diferentes puntos del circuito. Esta configuración, conocida como divisor de voltaje, es crucial cuando se necesita una tensión intermedia a partir de una fuente mayor.

Cuando dos o más resistencias se conectan en serie, la caída de tensión en cada una depende de su valor relativo. Una resistencia mayor "consume" una porción más grande del voltaje total. Este mecanismo permite obtener señales de tensión precisas para sensores o entradas de entrada/salida en electrónica digital.

Conversión de energía: el efecto Joule

La resistencia transforma la energía eléctrica en energía térmica. Este fenómeno, llamado efecto Joule, convierte el trabajo realizado por el campo eléctrico sobre los electrones en calor. La potencia disipada (P) se calcula multiplicando el voltaje por la corriente:

P=V⋅I

Esta conversión es fundamental en dispositivos cotidianos. En una estufa eléctrica, el objetivo principal es el calor generado por la resistencia del filamento. En un fusible, el calor funde un alambre para cortar el circuito y proteger los componentes posteriores. La eficiencia de esta conversión depende del material y la geometría del resistor.

Dato curioso: Aunque a menudo se considera una "pérdida" de energía en la electrónica, el efecto Joule es intencionalmente el protagonista en dispositivos tan simples como la bombilla incandescente, donde el calor extremo del filamento produce luz visible.

La versatilidad de la resistencia radica en su capacidad para realizar estas tres funciones simultáneamente o de manera aislada. Su simplicidad constructiva y su comportamiento predecible la convierten en uno de los componentes más utilizados en la tecnología moderna. Sin resistencias, el control preciso de la energía eléctrica sería significativamente más complejo.

Historia y descubrimiento de la resistencia

La comprensión de la resistencia eléctrica no surgió de la noche a la mañana. Fue el resultado de una lucha por cuantificar lo que antes se percibía como una simple "oposición" al flujo de corriente. Antes de que los instrumentos de medición fueran precisos, la electricidad era en gran parte un fenómeno cualitativo. Los científicos observaban que algunos materiales dejaban pasar la corriente con más facilidad que otros, pero faltaba una relación matemática sólida que unificara voltaje, corriente y resistencia.

La Ley de Ohm y la cuantificación

El punto de inflexión llegó en 1827, cuando el físico alemán George Simon Ohm publicó sus hallazgos. Ohm no se contentó con observar; midió. Utilizó termopares y un galvanómetro para demostrar que la intensidad de la corriente que atraviesa un conductor es directamente proporcional al voltaje aplicado e inversamente proporcional a la resistencia del material. Esta relación se expresa mediante la fórmula:

V=I⋅R

Aunque la ley lleva su nombre, la comunidad científica no la aceptó de inmediato. Muchos colegas de Ohm consideraban que la relación era demasiado simple o válida solo para ciertos materiales. Sin embargo, la precisión de sus mediciones terminó por imponerse, estableciendo la base de la electrónica moderna.

Dato curioso: El símbolo del ohmio (Ω) se eligió en honor a Ohm, pero también por su forma de espiral, que recuerda a los primeros hilos de cobre enrollados para medir la resistencia.

El efecto Joule: calor como consecuencia

Si la ley de Ohm explicaba la relación entre las magnitudes eléctricas, faltaba entender qué le ocurría a la energía. En 1840, James Prescott Joule demostró que la resistencia no era solo un obstáculo, sino un convertidor de energía. Al pasar la corriente a través de un conductor, los electrones chocan con los átomos del material, generando fricción microscópica. Esta fricción se manifiesta como calor, un fenómeno conocido como efecto Joule.

Este descubrimiento fue crucial. Explicó por qué los cables se calentaban y permitió aprovechar el calor generado para crear dispositivos prácticos, como la bombilla incandescente y la plancha eléctrica. La resistencia dejó de ser vista únicamente como un enemigo de la eficiencia para convertirse en una herramienta útil para controlar la energía.

De propiedad del cable a componente discreto

Inicialmente, la resistencia era una propiedad inherente al cable conductor. Para aumentar la resistencia, se alargaba el hilo o se reducía su grosor. Con el tiempo, la necesidad de estandarización llevó a la creación de componentes discretos. Las primeras resistencias comerciales utilizaron carbón, un material abundante y con propiedades resistivas predecibles. Más tarde, surgieron las resistencias de película metálica, que ofrecían mayor precisión y estabilidad térmica.

Esta evolución permitió que los circuitos fueran más compactos y confiables. En lugar de depender de la longitud de un cable de cobre, los ingenieros podían seleccionar una resistencia específica, empacada en un pequeño cuerpo, para controlar el flujo de corriente en cualquier punto del circuito. La resistencia se había convertido en uno de los componentes fundamentales de la electrónica, esencial para todo, desde los relojes digitales hasta los procesadores de última generación.

¿Cómo se calcula la resistencia y la potencia disipada?

El cálculo de la resistencia y la potencia disipada es fundamental para diseñar circuitos eficientes. Sin estos cálculos, los componentes pueden sobrecalentarse o quedar subutilizados. La base de todo análisis eléctrico es la Ley de Ohm, que relaciona tres magnitudes esenciales: voltaje, corriente y resistencia.

Ley de Ohm y cálculo de resistencia

La constante de proporcionalidad es la resistencia (R). La fórmula es:

V=I⋅R

Esta ecuación permite despejar cualquier variable. Por ejemplo, para hallar la resistencia, se divide el voltaje entre la corriente: R=V/I. La unidad de medida es el ohmio (Ω).

Resistividad y geometría del conductor

La resistencia no depende solo del material, sino también de su forma. La resistencia específica de un material se llama resistividad (ρ). La fórmula que relaciona la resistencia con las dimensiones físicas es:

R=ρ⋅AL​

Donde L es la longitud del conductor y A es el área de su sección transversal. Un cable largo y delgado ofrece más resistencia que uno corto y grueso del mismo material.

Material Resistividad (ρ) a 20°C (Ω⋅m)
Cobre 1.68×10−8
Aluminio 2.65×10−8
Hierro 9.71×10−8
Níquel-Cromo (Aleación) 1.10×10−6

El níquel-cromo tiene una resistividad mayor que el cobre, lo que lo hace ideal para resistencias de calor, como en las tostadoras.

Calculo de la potencia disipada

La potencia eléctrica (P) mide la tasa a la que la energía se convierte en otra forma, generalmente calor. Se mide en vatios (W). La fórmula básica es:

P=V⋅I

Combinando esta ecuación con la Ley de Ohm, se obtienen dos formas útiles para calcular la potencia dependiendo de las variables conocidas:

P=I2⋅R P=RV2​

Estas fórmulas muestran que la potencia disipada crece con el cuadrado de la corriente o del voltaje. Esto explica por qué los cables de alta corriente necesitan ser gruesos para reducir R y minimizar el calor generado.

Dato curioso: El efecto Joule, que convierte la energía eléctrica en calor, se debe al choque de los electrones con los átomos del conductor. Este fenómeno es esencial en lámparas incandescentes, donde el filamento se calienta hasta brillar.

La precisión en estos cálculos evita fallos en los circuitos. Un error en la estimación de la potencia puede llevar a la fusión de un componente. Por ello, los ingenieros suelen añadir un margen de seguridad en el cálculo de la resistencia y la potencia.

Tipos de resistores y sus características

Los componentes electrónicos diseñados para oponerse al flujo de corriente eléctrica varían según su construcción física y su respuesta a estímulos externos. Comprender estas diferencias es esencial para seleccionar el elemento adecuado en un circuito, ya que cada tipo ofrece un compromiso distinto entre precisión, costo y estabilidad térmica. La clasificación principal distingue entre resistores de valor fijo, aquellos cuyo valor cambia mediante acción mecánica y los dependientes de variables ambientales.

Resistores de valor fijo

Los resistores fijos mantienen un valor de resistencia constante dentro de un margen de tolerancia. Los de composición de carbón son de los más antiguos y económicos; consisten en una mezcla de partículas de carbón y material aislante. Aunque son comunes, su precisión es moderada y generan algo de ruido eléctrico. En aplicaciones que requieren mayor estabilidad, se utilizan los de película metálica. Estos se fabrican depositando una capa fina de metal sobre un sustrado cerámico, ofreciendo una mayor precisión y menor ruido que los de carbón. Para corrientes más intensas, se emplean los de alambre enrollado, donde un hilo de aleación metálica se enrolla sobre un núcleo aislante. Su capacidad para disipar calor es superior, aunque presentan una ligera inductancia que puede afectar a circuitos de alta frecuencia.

Resistores variables y dependientes

Los resistores variables permiten ajustar el valor de resistencia manualmente. El potenciómetro cuenta con tres terminales y se usa a menudo como divisor de tensión, como en los controles de volumen. El reóstato utiliza principalmente dos terminales para variar la corriente directa en una rama del circuito. Por otro lado, los resistores dependientes cambian su valor en función de un estímulo físico sin intervención mecánica directa.

Los termistores modifican su resistencia con la temperatura. Los NTC (Coeficiente de Temperatura Negativo) disminuyen su resistencia al calentarse, mientras que los PTC (Coeficiente de Temperatura Positivo) la aumentan. Las fotoresistencias o LDR (Light Dependent Resistor) reducen su resistencia cuando la intensidad de la luz aumenta, siendo ideales para sensores de iluminación. Los varistores cambian su resistencia según el voltaje aplicado, protegiendo los circuitos de picos de tensión.

Dato curioso: Los primeros resistores de carbón eran tan inestables que en las primeras radios de los años 1920, el "ruido" de fondo a menudo provenía más del propio resistor que de la señal entrante. La invención de la película metálica redujo este problema drásticamente.

La elección entre estos componentes depende de las necesidades específicas del diseño electrónico. A continuación, se presenta una comparación de sus características principales.

Tipo de Resistor Ventaja Principal Desventaja Principal
Composición de Carbón Bajo costo Mayor ruido y menor precisión
Película Metálica Alta precisión y estabilidad Costo ligeramente superior al de carbón
Alambre Enrollado Alta capacidad de disipación de calor Inductancia inherente (menor precisión en alta frecuencia)
Potenciómetro Ajuste manual continuo Desgaste mecánico con el tiempo
Termistor NTC Alta sensibilidad a la temperatura Relación resistencia-temperatura no lineal
Fotoresistencia (LDR) Simplicidad en detección de luz Respuesta lenta comparada con fotodiodos

La selección adecuada requiere analizar el equilibrio entre el costo, la precisión necesaria y las condiciones ambientales del circuito. Ningún tipo es universalmente superior; cada uno domina en su nicho de aplicación.

Aplicaciones prácticas de la resistencia eléctrica

La resistencia eléctrica no es solo un obstáculo pasivo para el flujo de electrones; es una herramienta activa que permite controlar, transformar y proteger la energía en casi todos los dispositivos modernos. Su capacidad para convertir energía eléctrica en otras formas, principalmente calor y luz, o para modular señales eléctricas, la hace indispensable tanto en la industria pesada como en la microelectrónica.

Calefacción y el efecto Joule

Una de las aplicaciones más antiguas y visibles de la resistencia es la generación de calor, conocida técnicamente como efecto Joule. Cuando la corriente eléctrica atraviesa un conductor con resistencia, los electrones chocan con los átomos del material, transfiriendo energía cinética que se manifiesta como calor. Este principio es la base del funcionamiento de hornos eléctricos, calefactores de aire y planchas de hierro.

La potencia térmica generada depende directamente del valor de la resistencia y de la corriente que la atraviesa. En un circuito de corriente continua, esta relación se expresa mediante la siguiente fórmula:

P=I2⋅R

Donde P es la potencia en vatios, I es la corriente en amperios y R es la resistencia en ohmios. Esta ecuación explica por qué los cables de alimentación (con baja resistencia) se calientan menos que el filamento de una estufa (con mayor resistencia), incluso si atraviesa la misma corriente.

Iluminación incandescente

Las bombillas incandescentes utilizan este mismo principio para producir luz. Un filamento de tungsteno, que tiene una resistencia significativa, se calienta a temperaturas superiores a los 2000 grados Celsius hasta emitir luz visible. Aunque han sido desplazadas en eficiencia por las luces LED, las incandescentes demuestran claramente cómo la resistencia transforma la energía eléctrica en radiación electromagnética.

Control de señales en electrónica

En la electrónica moderna, las resistencias cumplen funciones de precisión para controlar voltajes y corrientes. Un uso fundamental es la creación de divisores de tensión, circuitos que toman un voltaje de entrada y lo reducen a un valor específico mediante dos resistencias en serie. Esto es esencial para leer datos de sensores en dispositivos como termómetros digitales o pantallas táctiles.

Además, las resistencias se usan para polarizar transistores, estableciendo los puntos de operación correctos para que estos componentes funcionen como interruptores o amplificadores. Sin este control preciso, los circuitos integrados serían propensos al ruido eléctrico y a la inestabilidad.

Dato curioso: Las resistencias de precisión en los circuitos integrados modernos pueden tener tamaños microscópicos, midiendo apenas unos pocos micrómetros, pero siguen obedeciendo exactamente a la Ley de Ohm que Georg Ohm describió en el siglo XIX.

Protección de circuitos

Las resistencias también actúan como guardianes de los componentes electrónicos. En la protección por fusión, una resistencia específica (a menudo llamada fusible) se coloca en serie con el circuito. Si la corriente supera un límite seguro, la resistencia se calienta y funde, cortando el flujo eléctrico y evitando que el calor dañe componentes más costosos. Este mecanismo de protección es vital en todo, desde los fusibles de un automóvil hasta los disyuntores de una casa.

La limitación de corriente es otra función crítica. Por ejemplo, al conectar un LED a una fuente de alimentación, se coloca una resistencia en serie para evitar que una corriente excesiva queme el diodo. El valor de esta resistencia se calcula para asegurar que la corriente se mantenga dentro del rango seguro del dispositivo.

Ejercicios resueltos

La resolución de problemas numéricos permite consolidar la comprensión de cómo la resistencia eléctrica interactúa con otros parámetros del circuito. A través de ejemplos concretos, se observa cómo la Ley de Ohm y la fórmula de la potencia se aplican para predecir el comportamiento de los componentes. Estos ejercicios cubren desde el cálculo básico de corriente hasta aplicaciones prácticas como el encendido de un LED.

Cálculo de corriente con la Ley de Ohm

Se desea determinar la corriente que circula por una resistencia de 100 ohmios cuando se le aplica una tensión de 12 voltios. La Ley de Ohm establece que la tensión (V) es igual al producto de la corriente (I) por la resistencia (R). Para aislar la corriente, se divide la tensión entre la resistencia.

I=RV​

Sustituyendo los valores conocidos en la ecuación:

I=100 \Omega12 V​=0.12 A

La corriente resultante es de 0.12 amperios, lo que equivale a 120 miliamperios. Este cálculo es fundamental para verificar si un componente puede soportar la intensidad de corriente sin sobrecalentarse.

Determinación de la potencia disipada

Conocer la potencia disipada es crucial para seleccionar una resistencia con la capacidad térmica adecuada. La potencia (P) se calcula multiplicando la tensión por la corriente, o bien, elevando la corriente al cuadrado y multiplicándola por la resistencia. Se utiliza la segunda fórmula cuando ya se conoce la corriente.

P=I2⋅R

Utilizando los datos del ejercicio anterior (I = 0.12 A y R = 100 Ω):

P=(0.12 A)2⋅100 \Omega=0.0144⋅100=1.44 W

La resistencia disipa 1.44 vatios de energía en forma de calor. Si se utiliza una resistencia estándar de medio vatio (0.5 W), es probable que se queme rápidamente. Por tanto, se necesitaría una resistencia de al menos 2 vatios para un margen de seguridad adecuado.

Dato curioso: El efecto Joule, que convierte la energía eléctrica en calor, no siempre es un enemigo. En una estufa eléctrica o una plancha, la resistencia es el protagonista principal para generar el calor necesario.

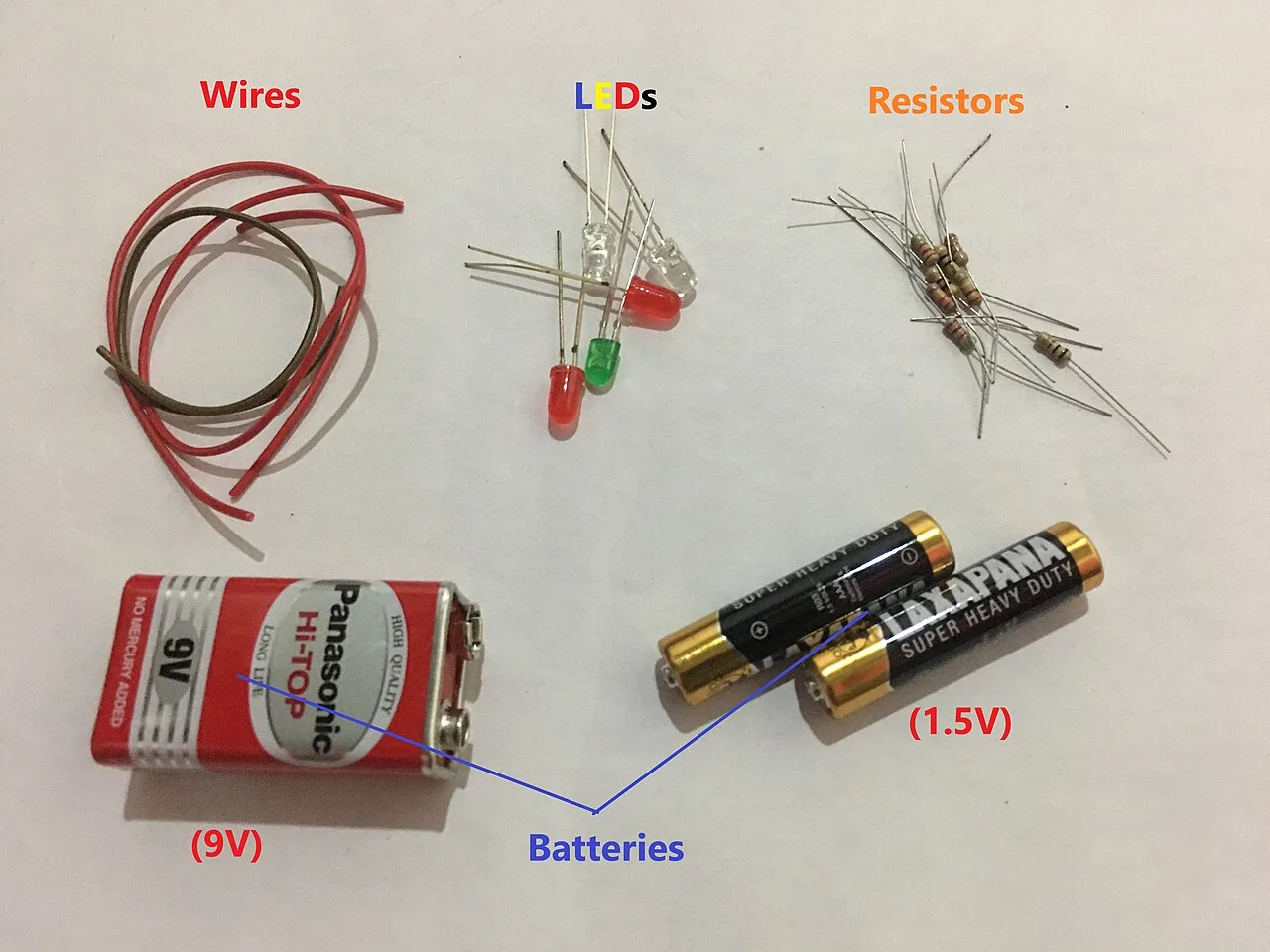

Diseño de una resistencia para un LED

Los diodos emisores de luz (LED) requieren una corriente específica para brillar sin quemarse. Supongamos un LED rojo con una caída de tensión típica de 2 voltios y una corriente deseada de 20 miliamperios (0.02 A), alimentado por una fuente de 5 voltios. La resistencia debe absorber la diferencia de tensión entre la fuente y el LED.

Primero, se calcula la tensión que cae sobre la resistencia:

VR​=Vfuente​−VLED​=5 V−2 V=3 V

Luego, se aplica la Ley de Ohm para hallar el valor de la resistencia necesaria:

R=IVR​​=0.02 A3 V​=150 \Omega

Se necesita una resistencia de 150 ohmios. En la práctica, se suele elegir un valor estándar cercano, como 150 Ω o 180 Ω, dependiendo de la luminosidad deseada. Este tipo de cálculo es esencial en electrónica básica para proteger componentes sensibles.

Limitaciones y efectos secundarios de la resistencia

La resistencia eléctrica no siempre es un aliado en los circuitos. Aunque es fundamental para controlar la corriente, su presencia implica un coste energético y térmico que los ingenieros deben gestionar cuidadosamente. Lo que a menudo se percibe como un obstáculo es, en realidad, una fuente de disipación que puede afectar el rendimiento global de un sistema eléctrico.

Pérdidas en líneas de transmisión

Cuando la energía viaja desde una central eléctrica hasta un hogar, una parte significativa se pierde en el camino. Este fenómeno se debe al efecto Joule, donde la energía eléctrica se transforma en calor al atravesar los conductores. La magnitud de esta pérdida depende directamente de la corriente que circula y del valor de la resistencia del cable.

P=I2⋅R

La fórmula anterior muestra que las pérdidas de potencia (P) crecen con el cuadrado de la corriente (I). Por esta razón, las líneas de alta tensión elevan el voltaje para reducir la corriente y, consecuentemente, minimizar el calor desperdiciado. Si la corriente fuera mayor, los cables se calentarían excesivamente, derribando la eficiencia del sistema de distribución.

Calentamiento y deriva térmica

En los componentes electrónicos, el calor generado por la resistencia puede ser un enemigo silencioso. Cuando un resistor o un transistor se calienta, sus propiedades eléctricas pueden cambiar ligeramente. Este fenómeno, conocido como deriva térmica, puede alterar el valor de la resistencia, modificando así la corriente que fluye a través del circuito.

Dato curioso: En los primeros ordenadores, las válvulas termiónicas dependían del calor para funcionar, pero en la electrónica moderna, el calor suele ser el enemigo principal que amenaza la estabilidad de las señales.

Si el calentamiento no se controla, puede llevar a la sobrecalentamiento de los componentes, acortando su vida útil o causando fallos intermitentes. Los disipadores de calor y las placas de circuito impreso están diseñados específicamente para extraer este exceso de energía térmica.

Ruido térmico en señales débiles

Incluso cuando no hay corriente fluyendo, la resistencia genera una pequeña fluctuación de voltaje conocida como ruido térmico o ruido de Johnson-Nyquist. Este ruido se debe al movimiento aleatorio de los electrones dentro del conductor, que se agitan debido a la temperatura.

Este efecto es particularmente molesto en señales débiles, como las que llegan a una antena de radio o a un micrófono. El ruido térmico añade un "sussurro" eléctrico de fondo que puede enmascarar la señal original, reduciendo la claridad y la precisión de la medición. A mayor temperatura, mayor es la agitación de los electrones y, por tanto, más intenso es el ruido.

La superconductividad: el caso límite

Existe un estado físico donde la resistencia eléctrica desaparece por completo: la superconductividad. En este fenómeno, ciertos materiales, cuando se enfrían por debajo de una temperatura crítica, permiten que la corriente fluya sin ninguna pérdida de energía. Esto significa que no hay efecto Joule ni ruido térmico en el conductor superconductor.

Aunque la superconductividad ofrece una eficiencia casi perfecta, requiere condiciones extremas, como bajas temperaturas o altas presiones, lo que limita su aplicación generalizada. Sin embargo, en campos como la resonancia magnética o los aceleradores de partículas, la ausencia de resistencia es crucial para mantener campos magnéticos intensos y estables.

La búsqueda de materiales superconductores a temperatura ambiente sigue siendo uno de los grandes retos de la física moderna. Si se lograra, la transmisión de energía eléctrica sería casi perfecta, eliminando las pérdidas que hoy afectan a las redes eléctricas globales.

Preguntas frecuentes

¿Qué unidad se utiliza para medir la resistencia?

La unidad de medida del Sistema Internacional es el ohmio, representado por la letra griega omega mayúscula (Ω). Un ohmio equivale a la resistencia necesaria para que una corriente de un amperio fluya cuando se aplica una tensión de un voltio.

¿Cómo afecta la temperatura a la resistencia?

En la mayoría de los conductores metálicos, la resistencia aumenta con la temperatura. Esto se debe a que los átomos vibran con mayor intensidad, chocando más frecuentemente con los electrones. Sin embargo, en los semiconductores, la resistencia suele disminuir al calentarse.

¿Cuál es la diferencia entre resistencia eléctrica y resistor?

La resistencia eléctrica es la propiedad física (la magnitud), mientras que el resistor es el componente físico (el objeto) que se coloca en un circuito para aportar una cantidad específica de esa resistencia.

¿Por qué se calientan las resistencias?

Se calientan debido al efecto Joule. Cuando los electrones chocan contra los átomos del material, transfieren parte de su energía cinética, lo que se manifiesta como un aumento de la temperatura del conductor.

¿Puede tener resistencia cero un material?

Sí, en los superconductores, que son materiales que, al ser enfriados por debajo de una temperatura crítica específica, pierden toda su resistencia eléctrica. Esto permite que la corriente fluya indefinidamente sin perder energía.

Resumen

La resistencia eléctrica es fundamental para el control de la corriente y la tensión en los circuitos. Su comportamiento se rige principalmente por la ley de Ohm y depende de factores como el material, la longitud, el área de sección transversal y la temperatura. Los resistores son componentes clave que aprovechan esta propiedad para disipar energía, dividir voltajes y limitar corrientes en una infinidad de aplicaciones tecnológicas.

El conocimiento de cómo calcular la resistencia y la potencia disipada permite a los ingenieros seleccionar los componentes adecuados para evitar sobrecalentamientos y fallos en los sistemas eléctricos. Desde las simples luces LED hasta las complejas redes de distribución, la gestión de la resistencia es indispensable para la eficiencia energética.
