La prensa hidráulica es una máquina que aprovecha la transmisión de presión en un fluido incomprensible para multiplicar una fuerza aplicada. Este dispositivo convierte una pequeña fuerza de entrada en una gran fuerza de salida, permitiendo elevar cargas pesadas o comprimir materiales con una eficiencia mecánica superior a la de las contrapartes puramente mecánicas.
Basada fundamentalmente en el principio físico descubierto por Blaise Pascal, esta tecnología transformó la industria desde la llegada de la revolución industrial hasta la era moderna. Su capacidad para generar fuerzas enormes en espacios reducidos la ha convertido en un componente esencial en sectores tan diversos como la automoción, la metalurgia y la ingeniería civil.
Definición y concepto
La prensa hidráulica es un dispositivo mecánico diseñado para multiplicar la fuerza aplicada mediante la transmisión de presión a través de un fluido incompresible. A diferencia de otras máquinas simples, como la palanca o la polea, que dependen de la rigidez de los sólidos o de la tensión de cuerdas, este sistema aprovecha las propiedades específicas de los líquidos para transmitir energía de manera uniforme en todas las direcciones. Su funcionamiento se basa fundamentalmente en el principio de Pascal, formulado por Blaise Pascal a mediados del siglo XVII, el cual establece que cualquier cambio de presión aplicado a un fluido encerrado se transmite íntegramente a cada punto del mismo fluido y a las paredes de su recipiente.
Mecanismo de multiplicación de fuerza
El corazón de este mecanismo reside en la relación entre el área de superficie y la presión. Una presión P se define como la fuerza F dividida por el área A sobre la cual actúa. En una prensa típica, existen dos émbolos conectados por un conducto lleno de aceite o agua: uno pequeño (el pistón de entrada) y otro grande (el pistón de salida). Cuando se aplica una fuerza moderada sobre el pistón pequeño, se genera una presión que viaja casi instantáneamente hacia el pistón grande.
La fórmula que rige esta relación es:
Donde F1 y A1 corresponden a la fuerza y el área del primer émbolo, mientras que F2 y A2 pertenecen al segundo. Si el área del segundo émbolo es diez veces mayor que la del primero, la fuerza de salida será diez veces mayor que la fuerza de entrada, suponiendo una eficiencia cercana al 100%. Esta capacidad de amplificación permite levantar cargas pesadas, como un automóvil completo, con un esfuerzo manual relativamente sencillo.
Dato curioso: El principio detrás de la prensa hidráulica fue demostrado teóricamente por Pascal, pero fue Denis Papin quien construyó una de las primeras versiones prácticas en 1680, utilizando un cilindro de cobre y un pistón de madera para comprimir objetos sólidos.
Diferencias con otras máquinas simples
Es crucial distinguir la prensa hidráulica de otras herramientas clásicas de la física. Una palanca multiplica la fuerza a través de un punto de apoyo rígido, lo que implica que la deformación del material puede afectar su eficiencia. En cambio, el fluido en la prensa hidráulica actúa como un medio de transmisión que llena cada hueco, eliminando el juego mecánico típico de las articulaciones sólidas. Además, a diferencia de la polea, que cambia principalmente la dirección de la fuerza, la prensa transforma magnitudes de fuerza en función de la geometría de los émbolos.
El fluido no es un mero relleno; es el transmisor activo de la energía. Para que el sistema funcione con precisión, el líquido debe ser prácticamente incompresible. El aceite mineral es el más común en la industria debido a su baja compresibilidad y propiedades lubricantes, aunque el agua puede usarse en sistemas más simples. Si el fluido se comprime significativamente, parte de la energía se pierde en la compresión del propio líquido, reduciendo la fuerza final ejercida sobre la carga. Esta característica hace que la selección del fluido sea tan importante como el diseño mecánico de los émbolos.
¿Cómo funciona la ley de Pascal en una prensa?
El funcionamiento de la prensa hidráulica se sustenta en un principio físico fundamental descubierto por Blaise Pascal a mediados del siglo XVII. Este principio establece que cuando se ejerce una presión sobre un fluido confinado, esa presión se transmite íntegramente y por igual en todas las direcciones dentro del fluido. Esta transmisión uniforme es lo que permite que una fuerza aplicada en un punto pequeño se convierta en una fuerza mayor en un punto más lejano, siempre que las superficies de contacto varíen.
La ecuación fundamental
Para comprender la magnitud de la fuerza de salida, es necesario analizar la relación matemática que rige el sistema. La presión () se define como la fuerza () dividida por el área () sobre la cual se aplica. En una prensa ideal, donde el fluido es incompresible y las pérdidas por fricción son mínimas, la presión en el pistón de entrada es igual a la presión en el pistón de salida.
Esta igualdad se expresa mediante la siguiente fórmula:
Donde y representan la fuerza y el área del primer pistón (generalmente el más pequeño, o de entrada), mientras que y corresponden al segundo pistón (el de salida). La consecuencia es directa: si el área del segundo pistón es mayor que la del primero, la fuerza resultante aumentará proporcionalmente.
Relación de áreas y multiplicación de fuerza
La clave de la potencia de la prensa no reside en crear energía de la nada, sino en intercambiar distancia por fuerza. Al mover el pistón pequeño una distancia considerable, se desplaza un volumen específico de fluido. Ese mismo volumen debe ocupar el espacio bajo el pistón grande, haciendo que este se mueva una distancia menor, pero con mayor intensidad.
Dato curioso: Este principio es el mismo que permite que un coche pesado flote sobre un sistema de frenos hidráulicos simples, donde la fuerza del pie del conductor se multiplica para apretar las pastillas contra el disco.
La relación entre las áreas determina el "factor de multiplicación". Si el área del pistón de salida es diez veces mayor que la de entrada, la fuerza de salida será diez veces mayor que la de entrada. Este mecanismo transforma una fuerza manual manejable en una presión capaz de aplastar metales.
Ejemplo numérico práctico
Consideremos un caso concreto para ilustrar el cálculo. Supongamos una prensa con un pistón pequeño de de área y un pistón grande de . Si aplicamos una fuerza de entrada () de , podemos calcular la fuerza de salida () reorganizando la fórmula de Pascal:
Sustituyendo los valores:
El resultado muestra que una fuerza inicial de solo 50 N se transforma en 500 N. La relación de áreas de 10 a 1 actúa como un multiplicador directo. Este ejemplo simplificado ignora la gravedad y la fricción, pero captura la esencia mecánica: la presión es el puente que conecta la fuerza pequeña con la fuerza grande. Sin esta transmisión de presión a través del fluido, la ventaja mecánica de la prensa desaparecería.
Origen y primeros prototipos
La mecánica de los fluidos no era un secreto para los ingenieros del siglo XVIII, pero su aplicación práctica en la industria exigía una chispa de innovación concreta. La base teórica ya estaba sentada por Blaise Pascal en el siglo XVII. Su ley establecía que la presión aplicada a un fluido encerrado se transmite íntegramente en todas las direcciones. Esto significaba que una pequeña fuerza aplicada en un punto pequeño generaba una fuerza proporcionalmente mayor en un punto más grande. La relación es directa y matemática:
Donde representa la fuerza y el área superficial. Sin embargo, durante más de un siglo, esta ecuación permaneció en los papeles, a menudo limitada por fugas en los cilindros y la viscosidad del aceite o agua utilizada. Los mecánicos sabían que el agua era casi incompresible, pero contener esa fuerza sin que el líquido escapara por las imperfecciones del metal era el verdadero desafío de ingeniería.

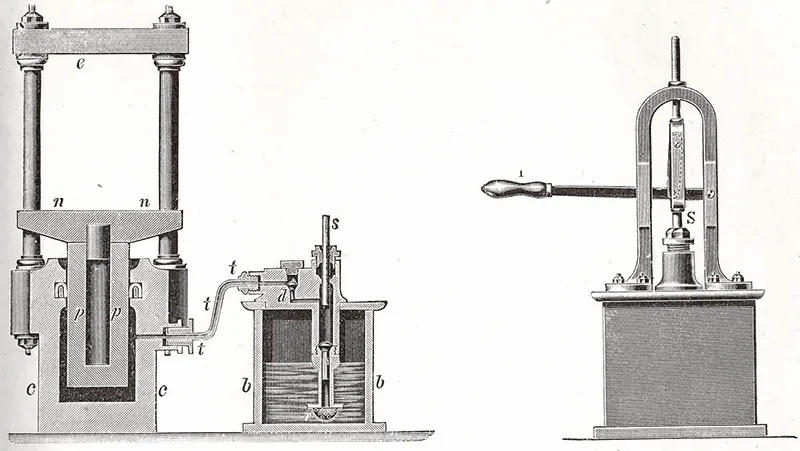

La invención de Joseph Bramah
Esa brecha entre la teoría y la fábrica la cerró Joseph Bramah en 1795. Bramah, un herrero y mecánico londinense, no inventó el fluido ni la ley de la presión, pero sí resolvió el problema de la estanqueidad. Su genio residió en el diseño del émbolo. En lugar de depender de anillos de cuero complejos o sellos estáticos, Bramah diseñó un émbolo cónico que se ajustaba a una base también cónica. La clave estaba en la gravedad y la propia presión del fluido.
Dato curioso: El mecanismo de cierre de Bramah era tan eficiente que se utilizó no solo en prensas, sino también en los primeros inodoros modernos y en las cerraduras de seguridad que llevan su nombre, demostrando la versatilidad de su diseño mecánico.
Cuando se aplicaba presión al agua dentro del cilindro, el émbolo empujaba hacia arriba contra la base, apretando el sello con mayor fuerza cuanto más alta era la presión. Era un sistema autorregulado. Esta innovación permitió multiplicar la fuerza manual mediante una palanca simple que accionaba un pequeño pistón (la bomba), el cual empujaba el agua hacia un cilindro principal de mayor diámetro. La consecuencia es directa: se podía levantar toneladas con el esfuerzo de un solo hombre.
Contexto industrial y aplicaciones tempranas
La necesidad de esta fuerza bruta era urgente en la Inglaterra de finales del siglo XVIII. La Revolución Industrial estaba en pleno auge, y los talleres necesitaban estandarizar procesos que antes dependían del martillo y del calor. La prensa hidráulica de Bramah permitió el empaquetado eficiente de mercancías para la exportación, como el algodón y el lino, reduciendo su volumen sin aplastar la fibra con la misma irregularidad que ofrecían las prensas mecánicas de palanca.
En la forja, la capacidad de ejercer una presión constante y sostenida transformó la calidad del hierro. Los herreros podían compactar el material con mayor precisión, eliminando burbujas de aire y mejorando la densidad del metal. Aunque los prototipos iniciales eran lentos en comparación con las prensas mecánicas, su capacidad de carga era sin igual. Esta tecnología sentó las bases para las futuras aplicaciones en fundiciones de acero y, décadas más tarde, en la fabricación de lingotes de aluminio. La invención de 1795 no fue solo un invento aislado, sino el puente que conectó la física teórica con la fuerza bruta de la fábrica moderna.
Evolución técnica en los siglos XIX y XX
La transformación de la prensa hidráulica de una demostración física a una columna vertebral de la industria no ocurrió de la noche a la mañana. Fue un proceso de iteración material y energética. En el siglo XIX, el hierro fundido dominaba, pero era frágil bajo cargas extremas. La verdadera revolución llegó con la adopción masiva del acero. Este material ofrecía una resistencia a la tracción superior, permitiendo reducir el peso de la estructura mientras se aumentaba la fuerza aplicada. La consecuencia es directa: las fábricas pudieron manejar piezas más pesadas sin que el marco de la prensa se agriete.
Mejoras en los sellos y la precisión
El enemigo silencioso de la fuerza es la fuga. Las primeras prensas usaban cuñas de madera o cuero simple. Eran funcionales, pero requerían un mantenimiento constante. La introducción de sellos de cuero cosido mejoró la estanqueidad, pero fue el desarrollo de la goma vulcanizada lo que cambió la dinámica. Los sellos de goma permitieron presiones más altas y un movimiento más suave del pistón. Esto redujo la fricción y aumentó la eficiencia general del sistema. La precisión en la estampación de metales dependía de esta estabilidad.
La relación fundamental que gobierna este comportamiento se mantiene constante, aunque los materiales mejoren la eficiencia:
Donde F es la fuerza, P la presión y A el área del pistón. Mejorar los sellos significa que más energía se convierte en fuerza útil y menos se pierde en calor por fricción.
Electrificación y estandarización
Hasta finales del siglo XIX, muchas prensas dependían de bombas manuales o de una rueda de agua cercana. La llegada del motor eléctrico en el siglo XX liberó a la prensa de la ubicación geográfica. Ahora, una bomba accionada por un motor eléctrico podía generar presión constante y controlable. Esto permitió la integración de la prensa en líneas de producción más largas y complejas. La energía ya no era intermitente; era continua y predecible.
| Año | Material principal | Fuerza máxima típica | Fuente de energía |
|---|---|---|---|
| 1800 | Hierro fundido | 100-500 toneladas | Bomba manual o rueda de agua |
| 1900 | Acero forjado | 500-2.000 toneladas | Motor de vapor o eléctrico incipiente |
| 1950 | Acero aleado | 2.000-5.000 toneladas | Motor eléctrico con bomba centrífuga |
Dato curioso: La primera prensa hidráulica de gran escala, construida por Joseph Bramah en 1795, tenía una fuerza de 100 toneladas. Para 1950, las prensas de la industria automotriz superaban fácilmente las 2.000 toneladas, demostrando una mejora de más de 20 veces en poco más de un siglo.
Esta evolución técnica no fue lineal. Hubo retrocesos y descubrimientos accidentales. Pero la combinación de acero, goma y electricidad creó una herramienta robusta y versátil. La prensa hidráulica dejó de ser una curiosidad mecánica para convertirse en un estándar industrial. Su capacidad para ejercer una fuerza enorme en un espacio reducido la hizo indispensable para la fabricación en masa.
¿Qué diferencia a las prensas hidráulicas modernas de las antiguas?
La evolución de las prensas hidráulicas no se limita a un aumento en la fuerza bruta, sino que representa un cambio fundamental en cómo se gestiona la energía y el control del movimiento. Las primeras máquinas, basadas en el descubrimiento de Pascal, dependían de la intervención humana directa y de fluidos orgánicos simples. En contraste, las unidades modernas son sistemas mecatrónicos complejos donde la electrónica dicta el comportamiento mecánico. Esta transición ha transformado a la prensa de una herramienta de fuerza constante a un instrumento de precisión micrométrica.
De la fuerza manual al control electrónico
Las prensas clásicas operaban mediante un volante manual o un motor eléctrico básico que accionaba una bomba de émbolo. El operario debía sentir la resistencia del material para determinar el punto óptimo de compresión. El fluido utilizado era a menudo aceite de linaza o grasas minerales simples, cuya viscosidad variaba drásticamente con la temperatura, afectando la consistencia de la fuerza aplicada. La precisión dependía casi enteramente de la experiencia del operador y de la calidad del acero de los cilindros.
Las prensas modernas eliminan esta subjetividad mediante la integración de controles CNC (Control Numérico por Computadora) y servomotores. Un servomotor permite ajustar la velocidad y la posición del vástago con una exactitud superior a las del milímetro. Esto posibilita ciclos de trabajo más rápidos y una repetibilidad que las máquinas antiguas apenas podían soñar. La consecuencia es directa: la tasa de defectos en la producción en serie se reduce significativamente.
Dato curioso: La eficiencia energética de una prensa hidráulica moderna con servomotor puede superar el 70%, mientras que en los modelos clásicos con motores de velocidad constante, gran parte de la energía se perdía en calor a través del radiador del aceite, alcanzando a veces una eficiencia menor al 40%.
Fluidos sintéticos y precisión térmica
El cambio de aceite de linaza a aceites sintéticos ha sido crucial para la estabilidad del sistema. Los aceites sintéticos mantienen su viscosidad en un rango más amplio de temperaturas, lo que significa que la fuerza ejercida por la prensa es más predecible durante turnos largos de trabajo. Además, estos fluidos modernos ofrecen mejor lubricación interna, reduciendo el desgaste de las juntas tóricas y las superficies del cilindro, lo que extiende la vida útil de la máquina.
La precisión también se ve beneficiada por la integración de sensores de presión digitales. En lugar de confiar únicamente en manómetros analógicos sujetos a la fatiga visual, los sistemas modernos leen la presión en tiempo real y la envían a un procesador. Esto permite ajustar la fuerza aplicada dinámicamente, compensando pequeñas variaciones en el grosor del material o en la temperatura del aceite.
La relación fundamental sigue siendo la ley de Pascal, donde la presión se distribuye uniformemente a través del fluido incompresible:
Donde es la presión, es la fuerza aplicada y es el área del pistón. Sin embargo, la capacidad de medir y ajustar en tiempo real es lo que distingue a la tecnología actual. Los sistemas de retroalimentación permiten que la prensa "sienta" la resistencia del material y ajuste la fuerza para evitar sobrecargas o subcompresiones. Esta integración de lo mecánico y lo digital ha elevado la prensa hidráulica de una herramienta básica a un componente esencial en la manufactura de alta precisión.
Aplicaciones industriales y ejemplos prácticos
La presión en un fluido se transmite íntegramente en todas direcciones, según el principio de Pascal. Esta propiedad permite multiplicar la fuerza aplicada en un pistón pequeño para generar una potencia enorme en otro mayor. La relación fundamental es la siguiente:
Donde P es la presión, F la fuerza y A el área. Este mecanismo es la base de casi todas las aplicaciones industriales modernas que requieren fuerza bruta controlada.
Forja y estampación de metales
En la metalurgia, la prensa hidráulica es insuperable para dar forma a piezas pesadas. Al forjar metales, como el acero o el aluminio, se necesita una fuerza constante que no dependa de la velocidad del martillo, a diferencia de las prensas mecánicas tradicionales.
La estampación de chapa utiliza esta ventaja para crear formas complejas sin agrietar el material. El fluido actúa como un resorte suave pero incomprensible, permitiendo que la fuerza se aplique progresivamente. Esto reduce el estrés en la chapa y mejora la calidad final del producto.
Dato curioso: Las primeras prensas hidráulicas industriales podían ejercer fuerzas de hasta 100 toneladas, lo que era revolucionario a finales del siglo XIX para la fabricación de calderas de vapor.
Reciclaje de escombros
El sector del reciclaje depende de la compactación para reducir volúmenes. Las prensas hidráulicas aplastan escombros, latas y plásticos hasta reducir su tamaño original hasta en un 80%. La elección de la hidráulica sobre la mecánica aquí es clara: la fuerza debe ser sostenida durante varios segundos para lograr una compresión efectiva, algo que una palanca mecánica haría con mayor esfuerzo humano o con menos precisión.
Enología y prensado de uvas
En la producción de vino, la suavidad es clave. Las prensas hidráulicas permiten ejercer una presión controlada sobre las uvas, evitando romper las semillas y las pieles de manera excesiva. Esto libera los taninos de forma gradual, mejorando el sabor del vino. Una prensa mecánica podría aplastar las uvas demasiado rápido, liberando amargor no deseado.
La versatilidad de la prensa hidráulica radica en su capacidad de ajustar la fuerza según el material. Desde la dureza del acero hasta la fragilidad de la uva, el principio físico se mantiene, pero la aplicación varía. La tecnología sigue evolucionando, incorporando sensores electrónicos para medir la presión en tiempo real, optimizando así el consumo de energía y la eficiencia del proceso.
Ejercicios resueltos
Cálculo de la fuerza necesaria para levantar una carga
La prensa hidráulica permite multiplicar la fuerza aplicada en un pistón pequeño para mover una carga mayor en otro pistón más grande. Este principio se basa en la ley de Pascal, que establece que la presión aplicada a un fluido confinado se transmite íntegramente a todas las partes del fluido y a las paredes del recipiente.
Consideremos el caso práctico de un elevador de coches en un taller mecánico. Supongamos que se desea levantar un vehículo con una masa de 1500 kg. Para simplificar el cálculo, tomaremos la aceleración de la gravedad como 9,8 m/s². La fuerza total que debe soportar el pistón grande (F₂) es el peso del coche:
Primero, calculamos el peso:
El sistema tiene dos pistones: uno pequeño con un área de 0,01 m² y uno grande con un área de 0,5 m². Queremos saber cuánta fuerza (F₁) debe aplicarse en el pistón pequeño. La relación fundamental es:
Despejamos F₁:
Sustituimos los valores conocidos:
Al resolver la fracción de las áreas, obtenemos una relación de 0,02. Multiplicamos esta proporción por la fuerza del coche:
La fuerza necesaria es de 294 Newtons. Esto equivale aproximadamente a levantar 30 kg de peso. El resultado demuestra la eficiencia del sistema: con una fuerza moderada se levanta una carga cinco veces mayor en términos de área, lo que reduce significativamente el esfuerzo humano o mecánico requerido.
Determinación del área del pistón grande
A veces, conocemos las fuerzas de entrada y salida, pero necesitamos diseñar el tamaño del pistón. En este segundo ejercicio, tenemos una fuerza de entrada (F₁) de 100 N aplicada sobre un pistón pequeño con un área (A₁) de 0,02 m². Queremos que la fuerza de salida (F₂) sea de 500 N para mover una carga específica. Debemos calcular el área necesaria del pistón grande (A₂).
Utilizamos nuevamente la igualdad de presiones:
Para encontrar A₂, despejamos la variable:
Introducimos los datos del problema:
Primero dividimos la fuerza de entrada por el área, o mejor aún, simplificamos la fracción de fuerzas y áreas. La relación de fuerzas es 500/100, que es 5. Esto significa que el pistón grande debe ser 5 veces más grande que el pequeño:
El área requerida es de 0,1 metros cuadrados. Este cálculo es fundamental en el diseño de maquinaria hidráulica, donde ajustar el tamaño de los pistones permite obtener la fuerza exacta necesaria sin sobredimensionar el sistema.
Dato curioso: Aunque estos cálculos asumen un sistema ideal sin fricción, en la vida real se pierde aproximadamente entre el 5% y el 10% de la fuerza debido a la fricción en los sellos de los pistones y la viscosidad del aceite. Por eso, los ingenieros suelen añadir un margen de seguridad en el diseño.
Estos ejercicios ilustran cómo la relación directa entre fuerza y área permite predecir el comportamiento de cualquier prensa hidráulica. La clave está en mantener la unidad de medida consistente, generalmente usando el Sistema Internacional (Newtons y metros cuadrados) para evitar errores comunes de conversión.
Preguntas frecuentes
¿Qué fluido se usa comúnmente en las prensas hidráulicas?
Se utiliza principalmente aceite hidráulico debido a su baja compresibilidad, capacidad para lubricar los componentes internos y resistencia a la corrosión, aunque también pueden emplearse agua o mezclas específicas según la temperatura de trabajo.
¿Cuál es la diferencia entre una prensa mecánica y una hidráulica?
La prensa mecánica usa una biela y un volante de inercia (fuerza constante o variable según la posición), mientras que la hidráulica usa un fluido bajo presión (foderza casi constante a lo largo del recorrido), ofreciendo mayor flexibilidad en la velocidad y la fuerza aplicada.
¿Quién inventó la primera prensa hidráulica funcional?
Aunque Blaise Pascal formuló la ley fundamental en el siglo XVII, fue Joseph Bramah quien patentó la primera prensa hidráulica práctica y exitosa en Londres en 1795.
¿Por qué es importante que el fluido sea incomprensible?
Si el fluido se comprime significativamente, parte de la energía aplicada se pierde en reducir el volumen del líquido en lugar de mover el pistón, lo que reduciría drásticamente la eficiencia y la fuerza de salida.
¿Se usan prensas hidráulicas en la vida cotidiana?
Sí, ejemplos comunes incluyen los elevadores de coches en los talleres mecánicos, los frenos de disco en los automóviles y los elevadores de asientos en las sillas de oficina.
Resumen
La prensa hidráulica es un dispositivo fundamental que aplica la ley de Pascal para multiplicar fuerzas mediante la presión de un fluido. Desde su invención por Joseph Bramah en 1795, ha evolucionado de simples mecanismos de hierro a sistemas complejos integrados por bombas, válvulas y actuadores precisos.
Su importancia radica en la capacidad de generar fuerzas enormes con un espacio reducido, siendo indispensable en industrias como la automotriz y la metalúrgica. La comprensión de su funcionamiento básico permite resolver problemas de ingeniería mediante relaciones simples de área y presión.
