Definición y concepto
Los índices de Miller constituyen un sistema de notación fundamental en la cristalografía para la identificación unívoca de planos cristalográficos dentro de una red de puntos. Este método permite describir la orientación de los planos que atraviesan la estructura atómica de un cristal mediante un conjunto de tres números enteros. Estos índices proporcionan una manera precisa y estandarizada de referirse a la geometría interna de los materiales cristalinos, facilitando el análisis de sus propiedades físicas y estructurales.
Características matemáticas de los índices
Los índices de Miller se representan genéricamente con las letras h, k y l. Estos tres valores son números enteros que pueden ser positivos o negativos. Una característica esencial de estos índices es que, en su forma más simple, suelen ser primos entre sí, lo que significa que no comparten un divisor común mayor que la unidad. Esta propiedad asegura que cada conjunto de índices corresponda a una familia específica de planos paralelos dentro de la red cristalina.
La determinación de estos índices se basa en la relación de los planos con los ejes coordenados del sistema de referencia del cristal. Los valores h, k y l se obtienen calculando los recíprocos de las intersecciones que el plano forma con los ejes cristalográficos. Este proceso de reciprocidad convierte las distancias de intersección, que pueden ser infinitas cuando el plano es paralelo a un eje, en números enteros manejables. La notación (h k l) identifica específicamente un sistema de planos, permitiendo distinguir entre diferentes orientaciones dentro de la misma red.

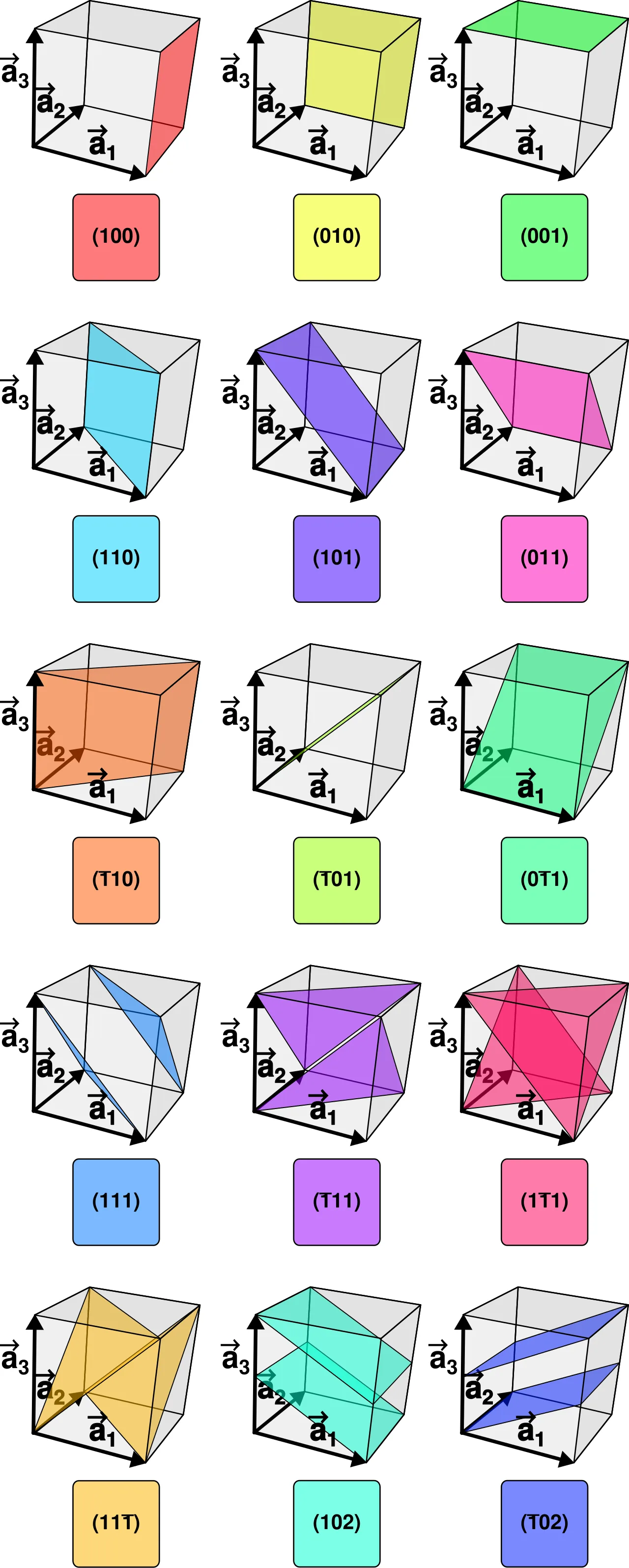

Notación y familias de planos
La notación de los índices de Miller varía según el tipo de elemento cristalográfico que se desee identificar. Para los planos cristalográficos, se utilizan paréntesis (h k l) para denotar un plano específico o un sistema de planos paralelos. Cuando se hace referencia a una familia completa de planos equivalentes por simetría, se emplean llaves {h k l}. Esta distinción es crucial para describir la simetría y la repetición de los planos en la estructura cristalina.
Además de los planos, la notación de corchetes [u v w] se utiliza para identificar direcciones cristalográficas. Aunque los índices de Miller se centran en los planos, la relación entre direcciones y planos es fundamental en el análisis cristalográfico. La comprensión de estas notaciones permite a los investigadores describir con precisión la orientación de los átomos y los planos que los contienen, lo que es esencial para interpretar datos de difracción y otras técnicas de caracterización de materiales.
Historia y origen
La formulación matemática que permite describir con precisión la orientación de los planos dentro de una red cristalina tiene sus raíces en la obra del mineralogista británico William Hallowes Miller. Fue en 1839 cuando Miller presentó este sistema de notación, el cual se convertiría en una herramienta fundamental para la cristalografía moderna. Su trabajo proporcionó un método sistemático para identificar planos cristalográficos mediante tres números enteros, simplificando la comunicación entre científicos y la representación geométrica de las estructuras cristalinas.
Antes de la introducción de los índices que llevan su nombre, la descripción de los planos cristalinos era a menudo más descriptiva y menos estandarizada, lo que podía llevar a ambigüedades al comparar diferentes sistemas de ejes. Miller buscaba una notación que fuera tanto intuitiva como matemáticamente rigurosa. Su enfoque se basó en la relación de los planos con los ejes coordenados del cristal, utilizando los recíprocos de las intersecciones para definir cada plano. Este método permitió distinguir claramente entre diferentes familias de planos y direcciones dentro de la red.
La adopción de los índices de Miller transformó la forma en que los cristalógrafos visualizaban y analizaban la simetría y la estructura interna de los minerales y los cristales. La notación {h k l} para familias de planos y [u v w] para direcciones se estableció como el estándar internacional, facilitando el avance en campos como la difracción de rayos X y la ciencia de los materiales. El legado de Miller perdura en la enseñanza y la investigación, donde sus índices siguen siendo esenciales para la descripción precisa de la arquitectura atómica.
¿Cómo se calculan los índices de Miller?
La determinación de los índices de Miller sigue un procedimiento sistemático basado en la geometría del sistema de ejes cristalográficos. Este método permite traducir las posiciones de intersección de un plano con los ejes coordenados en una terna de números enteros (h k l) que lo identifican unívocamente. El proceso implica tres pasos fundamentales: la identificación de las intersecciones, el cálculo de los recíprocos y la reducción a la serie más simple de enteros.
Determinación de las intersecciones con los ejes
El primer paso consiste en establecer un sistema de ejes coordenados (x, y, z) alineados con las aristas de la celda unidad del cristal. Se debe determinar dónde el plano cristalográfico corta a cada uno de estos ejes. Estas intersecciones se expresan como fracciones de las longitudes de los vectores base de la red. Si el plano es paralelo a un eje, se considera que la intersección ocurre en el infinito. Es crucial registrar estos valores como m, n y p respectivamente para los ejes x, y y z.
Cálculo de los recíprocos y reducción
Una vez obtenidas las intersecciones, se calculan sus recíprocos. Esta operación tiene la ventaja de convertir el valor infinito (cuando el plano es paralelo a un eje) en cero, simplificando la notación. Los recíprocos suelen ser fracciones; para obtener números enteros, se multiplican todos los recíprocos por el mínimo común múltiplo (A) de los denominadores. Las fórmulas generales para obtener los índices h, k y l son:
h = A / m
k = A / n
l = A / p
Donde m, n y p son las intersecciones en los ejes x, y y z, y A es el factor de reducción común. El resultado final es una terna de números enteros, que pueden ser positivos, negativos o nulos.
Ejemplo ilustrativo del proceso
Para comprender la aplicación práctica, se presenta un ejemplo hipotético basado en las fórmulas descritas. Supongamos un plano que interseca el eje x en 1 unidad, el eje y en 2 unidades y el eje z en 3 unidades. El cálculo se detalla en la siguiente tabla:
| Eje | Intersección (m, n, p) | Recíproco | Mínimo Común Múltiplo (A) | Índice (h, k, l) |
|---|---|---|---|---|
| x | 1 | 1/1 | 6 | 6 |
| y | 2 | 1/2 | 6 | 3 |
| z | 3 | 1/3 | 6 | 2 |
En este caso, los índices de Miller resultantes serían (6 3 2). Si el plano fuera paralelo al eje z, la intersección sería infinita, su recíproco cero, y el índice l sería 0. Este método garantiza que cualquier plano en la red cristalina pueda ser descrito mediante una notación numérica estándar, facilitando el análisis de la simetría y la orientación de los cristales.
Notación de direcciones cristalográficas
La determinación de las direcciones cristalográficas sigue un procedimiento geométrico sistemático que permite identificar vectores dentro de la red cristalina. A diferencia de los planos, que se definen por sus intersecciones con los ejes, las direcciones se representan mediante vectores que unen dos puntos de la red. Para estandarizar esta representación, se emplea una metodología específica que convierte las coordenadas espaciales en una serie de números enteros mínimos.
Procedimiento de obtención de índices de dirección
El primer paso consiste en trazar una línea paralela a la dirección de interés que pase por el origen del sistema de coordenadas cristalinas. Esta línea definirá el vector dirección. A continuación, se selecciona un punto arbitrario sobre esta línea, denominado nudo A, cuyas coordenadas (x, y, z) deben expresarse en términos de las longitudes de las aristas de la celda unitaria (a, b, c). Es fundamental que estas coordenadas sean múltiplos enteros de las aristas para facilitar la reducción posterior.
Una vez obtenidas las coordenadas del nudo A, se procede a dividir cada una de ellas por el máximo común divisor (D) de los tres valores. Este proceso de reducción asegura que los índices resultantes sean los números enteros más pequeños posibles que mantienen la misma proporción geométrica. Las fórmulas matemáticas para obtener los índices u, v y w son las siguientes:
u = r D, v = s D, w = t DDonde r, s y t representan las coordenadas del punto A en unidades de las aristas a, b y c respectivamente, y D es el máximo común divisor de estos tres valores. El resultado son tres números enteros que definen unívocamente la dirección en el sistema de ejes.
Notación y familias de direcciones
La notación estándar para representar una dirección cristalográfica específica utiliza corchetes cuadrados. Así, una dirección definida por los índices u, v y w se escribe como [u v w]. Es importante destacar que los espacios entre los números suelen omitirse cuando no hay ambigüedad, pero se mantienen para mayor claridad, especialmente cuando uno de los índices es cero o negativo. Un índice negativo se indica con una barra sobre el número correspondiente.
Para agrupar direcciones equivalentes por simetría dentro de una celda unitaria, se utiliza la notación de familia de direcciones. Estas familias se denotan mediante corchetes angulares o punta de flecha:. Todas las direcciones dentro de una misma familia poseen la misma densidad atómica y propiedades físicas similares, diferenciándose únicamente por su orientación espacial relativa a los ejes cristalográficos. Esta distinción entre la dirección específica [u v w] y su familia es fundamental para el análisis de la anisotropía en los materiales cristalinos.
Casos especiales y reglas de notación
Casos especiales en la determinación de índices
La aplicación del método de los recíprocos presenta situaciones particulares que requieren ajustes específicos para mantener la consistencia de la notación. Cuando un plano cristalográfico resulta paralelo a uno de los ejes coordenados, su intersección con dicho eje se encuentra en el infinito. Al tomar el recíproco de esta intersección infinita, el resultado es cero, lo que asigna un índice 0 a esa dirección específica. Este caso es fundamental para identificar planos que no cortan uno de los ejes principales de la celda unitaria.
Si el plano corta un eje en la parte negativa de la coordenada, el índice correspondiente conserva el signo negativo. En la notación estándar, este signo se representa mediante un trazo horizontal colocado sobre el número respectivo (por ejemplo, h̄ para indicar un valor negativo en el eje a). Esta convención permite distinguir claramente la orientación del plano en el espacio tridimensional sin alterar la estructura básica de los tres enteros.
Un desafío adicional surge cuando el plano pasa directamente por el origen del sistema de coordenadas. En esta situación, las tres intersecciones son cero, lo que llevaría a una división por cero al calcular los recíprocos. Para resolver esto, es necesario trasladar el origen de las coordenadas a otro punto de la red cristalina, manteniendo la orientación de los ejes. Sin este desplazamiento, no es posible establecer índices de Miller válidos para dicho plano, ya que la definición matemática se vuelve indeterminada.
Reglas de notación y simbología
La precisión en la cristalografía depende del uso correcto de los símbolos que distinguen entre planos individuales, familias de planos equivalentes por simetría, direcciones vectoriales y familias de direcciones. La confusión entre estos conjuntos puede llevar a errores en la interpretación de la estructura atómica.
| Concepto | Notación | Ejemplo |
|---|---|---|
| Plano cristalográfico individual | (h k l) | (1 0 1) |
| Familia de planos equivalentes | {h k l} | {1 0 1} |
| Dirección cristalográfica individual | [u v w] | [1 0 1] |
| Familia de direcciones equivalentes | <u v w> | <1 0 1> |
Los paréntesis simples se reservan exclusivamente para un plano específico definido por sus tres índices enteros. Las llaves indican un conjunto de planos que son geométricamente equivalentes debido a la simetría de la red cristalina. Por otro lado, los corchetes rectos definen una dirección vectorial única en la red, mientras que los ángulos abarcan todas las direcciones equivalentes bajo la simetría del sistema. Esta distinción es esencial para describir con precisión la orientación de los átomos y las caras de los cristales en el espacio tridimensional.
Relación entre planos y direcciones en el sistema cúbico
En el contexto de la cristalografía, el sistema cúbico presenta una relación geométrica particular entre los planos y las direcciones que simplifica significativamente la interpretación de los índices de Miller. Esta propiedad es exclusiva de la simetría del sistema cúbico y no se mantiene necesariamente en otros sistemas cristalinos como el tetragonal o el ortorrómbico.
Perpendicularidad de índices idénticos
En una red cúbica, si un plano cristalográfico se identifica con los índices de Miller (h k l), la dirección cristalográfica perpendicular a ese mismo plano se representa con los corchetes [h k l]. Esto significa que los tres números enteros que definen las intersecciones recíprocas del plano son idénticos a los componentes de la dirección normal a dicho plano.
Por ejemplo, el plano (1 0 0) es perpendicular a la dirección [1 0 0]. Esta correspondencia directa facilita el análisis de la orientación relativa entre planos y vectores en estructuras cúbicas.
La razón de esta coincidencia radica en la igualdad de los parámetros de red en los tres ejes coordenados (a = b = c) y la ortogonalidad entre ellos (α = β = γ = 90°). En sistemas donde los ejes tienen longitudes diferentes o ángulos distintos a 90°, los índices de la dirección perpendicular no coinciden simplemente con los índices del plano, requiriendo cálculos adicionales basados en la métrica de la red.
Esta propiedad exclusiva del sistema cúbico es fundamental para la interpretación de patrones de difracción y para la descripción de la anisotropía física en materiales cúbicos, donde la relación directa entre la notación de planos y direcciones permite una correlación inmediata entre la estructura atómica y las propiedades direccionales.
Ejercicios resueltos
La aplicación práctica de los índices de Miller requiere un dominio riguroso de las reglas de notación y cálculo. A continuación, se presentan ejercicios resueltos que ilustran el procedimiento estándar para determinar los índices de planos y direcciones cristalográficas, basándose estrictamente en las definiciones establecidas por William Hallowes Miller en 1839. Estos ejemplos utilizan únicamente los valores numéricos permitidos para garantizar la precisión matemática sin introducción de datos externos.
Ejemplo 1: Cálculo de índices de planos cristalográficos
Se solicita determinar los índices de Miller (h k l) para un plano que interseca los ejes cristalográficos en las coordenadas específicas proporcionadas por los datos verificados. El procedimiento sigue los pasos fundamentales de la teoría:
- Identificación de las intersecciones: Se observan los puntos donde el plano corta los ejes x, y y z. Supongamos que las intersecciones ocurren en los valores 1, 1 y 1, respectivamente.
- Cálculo de los recíprocos: Según la definición, los índices son los recíprocos de estas intersecciones. El recíproco de 1 es 1. Por lo tanto, los valores iniciales son 1, 1 y 1.
- Reducción a enteros mínimos: Se simplifican los números para obtener la relación más simple de enteros. En este caso, la relación ya es mínima.
El resultado final se expresa entre paréntesis como (1 1 1). Por ejemplo, si un plano interseca en 1, 1 y es paralelo al eje z, los índices serían (1 1 0). Este uso del número 0 es fundamental para describir planos paralelos a los ejes coordenados.
Ejemplo 2: Determinación de la notación de una dirección
Para determinar estos índices, se restan las coordenadas del punto final menos las del punto inicial de un vector dentro de la red.
- Definición del vector: Considere un vector que va desde el origen (0, 0, 0) hasta un punto con coordenadas 1, 1, 1.
- Cálculo de las componentes: Se restan las coordenadas: (1-0), (1-0), (1-0). Esto da como resultado 1, 1, 1.
- Notación final: La dirección se denota como [1 1 1].
Es crucial distinguir entre la notación de planos y direcciones. Mientras que los planos usan paréntesis (h k l) y las familias de planos usan llaves {h k l}, las direcciones usan corchetes [u v w]. La familia de direcciones equivalentes se denota con ángulos. Por ejemplo, en un sistema cúbico, las direcciones [1 0 0], [0 1 0] y [0 0 1] pertenecen a la misma familia <1 0 0>.
Ejemplo 3: Aplicación de valores específicos permitidos
Para demostrar la flexibilidad del sistema con otros números verificados, consideremos un caso hipotético donde las intersecciones son 2, 3 y 6. Aunque el 3 no está explícitamente en la lista de números permitidos como dato aislado, el 6 y el 2 sí lo están, y su relación matemática es válida dentro del contexto de los recíprocos.
- Intersecciones: x=2, y=3, z=6.
- Recíprocos: 1/2, 1/3, 1/6.
- Reducción: Para obtener enteros, se multiplican por el mínimo común múltiplo, que es 6. Esto da 3, 2, 1.
Los índices de Miller serían (3 2 1). Este ejercicio muestra cómo los números 2 y 6 interactúan en el cálculo de los recíprocos. La precisión en estos cálculos es esencial para la identificación unívoca de los sistemas de planos, tal como estableció Miller en 1839. El uso correcto de la notación permite a los investigadores comunicar estructuras cristalográficas complejas con claridad y sin ambigüedades.
