Modelado de ruido es una técnica de procesamiento de señales que transforma el error de cuantificación de una señal analógica digitalizada en ruido de alta frecuencia, facilitando su filtrado y mejorando la relación señal-ruido en las bandas de interés.
Este método es fundamental en la conversión analógico-digital, especialmente en sistemas de alta resolución como los convertidores de 1 bit y los moduladores Sigma-Delta, donde permite lograr una precisión superior a la ofrecida por los convertidores tradicionales de múltiples bits.
Su aplicación abarca desde el procesamiento de imágenes digitales hasta el audio de alta fidelidad, siendo clave en formatos como DSD (Direct Stream Digital) y en la optimización de la calidad perceptual en medios digitales.
Definición y concepto
El modelado de ruido constituye una técnica fundamental dentro del ámbito del procesamiento digital de señales, aplicándose específicamente en el tratamiento de audio, imagen y video. Esta metodología opera habitualmente en combinación con procesos de tramado, integrándose como un componente esencial durante las etapas de cuantización o de reducción de la profundidad de bits de una señal digital. Su implementación busca optimizar la calidad perceptiva de la señal resultante, abordando las limitaciones inherentes a la discretización de datos continuos.
Propósito y mecanismo de acción
El objetivo principal del modelado de ruido es aumentar la relación señal a ruido aparente de la señal procesada. Este incremento no se logra necesariamente reduciendo la cantidad total de ruido introducido, sino modificando su distribución espectral. La técnica altera el espectro de la señal de ruido generada por el tramado y la cuantización, redistribuyendo la potencia de ruido a través de diferentes bandas de frecuencia.
Esta redistribución sigue un principio de percepción humana: la potencia de ruido se coloca en niveles más bajos en aquellas bandas de frecuencia donde el ruido se percibe como más deseable o molesto, y se eleva a su nivel más alto respectivo en las bandas donde la percepción del ruido es menos deseable o menos crítica. De esta manera, aunque el ruido total pueda mantenerse constante o incluso aumentar ligeramente, la calidad subjetiva de la señal mejora significativamente porque el ruido se "esconde" en regiones donde el receptor (oído humano o ojo humano) es menos sensible.
Algoritmos y aplicaciones específicas
En el procesamiento de imágenes, un ejemplo destacado es el algoritmo de Floyd-Steinberg, ampliamente utilizado como método de modelado de ruido para optimizar la representación de tonos en imágenes cuantizadas. En el ámbito del procesamiento de audio, muchos algoritmos de modelado de ruido se basan en el modelo de umbral de audición, aprovechando las características psicoacústicas para enmascarar el ruido de cuantización. Desde 1989, los moduladores Sigma-Delta de 1 bit han empleado esta técnica en los convertidores analógico a digital, demostrando su eficacia en la conversión de señales continuas a discretas con alta fidelidad.
¿Cómo funciona el modelado de ruido?
El funcionamiento técnico del modelado de ruido se basa en la gestión del error de cuantización introducido durante la reducción de la profundidad de bits. En lugar de dejar que este error se distribuya aleatoriamente en todo el espectro de frecuencias, la técnica coloca el error en un bucle de retroalimentación que actúa como un filtro. Este mecanismo altera el espectro de la señal de ruido de tal manera que su potencia disminuye en las bandas de frecuencia donde el ruido es más perceptible o deseable, y aumenta en las bandas donde se percibe como menos deseable, logrando así aumentar la relación señal a ruido aparente de la señal resultante.
Mecanismo de retroalimentación y filtros
Un ejemplo matemático fundamental es el uso de un filtro de Butterworth de primer orden aplicado al error de cuantización. En este modelo simple, el error de la muestra anterior se añade a la muestra actual de la señal de entrada. Esta configuración produce una atenuación progresiva del ruido de aproximadamente 6 dB por octava. La frecuencia de corte del filtro, y por ende la distribución espectral del ruido, puede ajustarse modificando el coeficiente del filtro, a menudo denotado como A1. Al cambiar el valor de A1, se desplaza la frecuencia de corte, permitiendo adaptar el modelado a las características específicas de la señal o al sistema de percepción (como el umbral de audición en audio).
Las ecuaciones básicas que describen este proceso de primer orden son:
| Componente | Fórmula Matemática |
|---|---|
| Salida con ruido modelado | y[n] = x[n] + e[n-1] |
| Error de cuantización | e[n] = y[n] - x[n] |
En este esquema, x[n] representa la señal de entrada, y[n] es la señal de salida cuantizada y e[n] es el error de cuantización. El término e[n-1] indica que el error de la muestra anterior se retroalimenta a la entrada actual.
Algoritmos de orden superior
Para lograr una mayor precisión y una distribución más compleja del ruido, se utilizan algoritmos de orden superior que incorporan más muestras del valor de error en el cálculo. Por ejemplo, un algoritmo de noveno orden considera los errores de las nueve muestras anteriores, lo que permite un control más fino sobre la forma del espectro de ruido. Estos algoritmos más complejos son esenciales en aplicaciones de alta fidelidad donde la simplicidad del filtro de primer orden no es suficiente para ocultar el ruido de cuantización eficazmente.
Es importante destacar que el modelado de ruido siempre implica una cantidad apropiada de tramado en el propio proceso a fin de evitar errores determinables. El tramado ayuda a distribuir el error de manera más uniforme y predecible, complementando la acción del filtro de retroalimentación. Esta combinación de técnicas es fundamental en el procesamiento digital de audio, imagen y video, donde la calidad percibida de la señal es crítica.
Los algoritmos de modelado de ruido utilizados en el procesamiento de audio a menudo se basan en el modelo de umbral de audición, lo que permite adaptar la distribución del ruido a las características específicas del oído humano. De manera similar, en el procesamiento de imágenes, algoritmos como el de Floyd-Steinberg utilizan principios de modelado de ruido para mejorar la calidad visual de las imágenes cuantizadas.
La importancia del tramado en el proceso
El modelado de ruido no opera de forma aislada; su eficacia depende intrínsecamente de la integración con el proceso de tramado. Esta combinación es fundamental para transformar el error inherente a la cuantización en una señal de ruido perceptualmente menos intrusiva. Sin la adición de una cantidad apropiada de tramado, el mecanismo pierde su carácter estocástico y funciona meramente como un modelado de distorsión. En este escenario sin tramado, los errores de cuantización se vuelven determinables y altamente correlacionados con la señal de entrada original. Esto genera artefactos estructurados, como contornos o bandas de nivel, que el ojo humano o el oído detectan con mayor facilidad que el ruido aleatorio difuso.
Mecanismo de transformación del error
La inclusión del tramado introduce una componente aleatoria al proceso de cuantización. Esta aleatoriedad es crucial para descorrelacionar el error de cuantización con la señal de entrada. Cuando el error deja de estar correlacionado con la señal, puede ser tratado estadísticamente como ruido blanco o ruido espectralmente moldeado, dependiendo del filtro aplicado en el bucle de retroalimentación del modulador. El objetivo es distribuir la potencia del ruido de manera que se concentre en las bandas de frecuencia donde la percepción humana es menos sensible, aumentando así la relación señal a ruido aparente en las bandas críticas.
Matemáticamente, este proceso se representa mediante la adición del término de tramado d a la señal antes de la cuantización. La presencia de d asegura que el error resultante no sea una función determinista única de la entrada, sino una variable aleatoria cuya media y varianza pueden ser controladas. Esto permite que los algoritmos, como el de Floyd-Steinberg en imágenes o los basados en el umbral de audición en audio, manipulen el espectro del ruido con precisión. La fórmula subyacente refleja que la señal de salida es la suma de la señal cuantizada y el ruido moldeado, donde el tramado actúa como el agente que valida esta descomposición espectral. Sin este componente, la técnica fallaría en su propósito principal de mejorar la calidad percibida de la señal digital resultante.
Aplicaciones en el procesamiento de imágenes
El modelado de ruido desempeña un papel fundamental en el procesamiento digital de imágenes, donde se emplea principalmente como parte del proceso de cuantización o de reducción de la profundidad de bits de una señal digital. Esta técnica se utiliza habitualmente en combinación con el tramado, un mecanismo que permite representar una gama continua de colores o tonos utilizando un conjunto limitado de colores discretos. La integración de ambas estrategias busca optimizar la percepción visual de la imagen resultante, minimizando los artefactos visuales que surgen al reducir la resolución de color o la profundidad de bits.
El algoritmo de Floyd-Steinberg
Uno de los algoritmos más destacados y ampliamente utilizados en este ámbito es el algoritmo de Floyd-Steinberg. Este método representa un enfoque popular para la aplicación del modelado de ruido en el procesamiento de imágenes. El algoritmo funciona distribuyendo el error de cuantización de cada píxel entre sus vecinos no procesados, lo que permite que el ruido introducido por la cuantización se distribuya de manera más uniforme a través de la imagen. Esta distribución estratégica ayuda a que el ojo humano perciba el ruido como una textura más suave y menos intrusiva, en lugar de como patrones geométricos rígidos o bandas de color visibles.
La eficacia del algoritmo de Floyd-Steinberg radica en su capacidad para alterar el espectro de la señal de ruido introducido por el tramado y la cuantización. Al modificar cómo se distribuye este ruido en el dominio espacial, el algoritmo logra mantener una relación señal a ruido aparente más alta en las áreas de la imagen donde la percepción humana es más crítica. Esto resulta particularmente útil en aplicaciones donde la reducción de la profundidad de bits es necesaria para ahorrar espacio de almacenamiento o ancho de banda, sin sacrificar significativamente la calidad visual percibida.
Integración con el tramado
Esta integración es necesaria para evitar errores determinables que podrían manifestarse como patrones regulares o artefactos visuales predecibles en la imagen final. El tramado, por sí solo, puede introducir estructuras regulares que el ojo humano tiende a detectar fácilmente, especialmente en áreas de transición suave entre tonos. Al combinarlo con el modelado de ruido, estos patrones se vuelven más aleatorios y menos perceptibles, mejorando así la calidad general de la imagen procesada.
La aplicación conjunta de estas técnicas permite que la potencia de ruido se mantenga en un nivel más bajo en las bandas de frecuencia donde el ruido se percibe como más deseable, mientras que se eleva a su nivel más alto respectivo en las bandas donde se percibe como menos deseable. Este equilibrio cuidadoso es lo que permite que el modelado de ruido aumente efectivamente la relación señal a ruido aparente de la señal resultante, logrando imágenes que parecen tener mayor profundidad de bits de la que realmente poseen en términos de datos almacenados.
El uso del algoritmo de Floyd-Steinberg y otras variantes de modelado de ruido continúa siendo relevante en diversas aplicaciones de procesamiento de imágenes, desde la compresión de fotografías digitales hasta la visualización en pantallas con limitaciones de profundidad de color. La capacidad de estos métodos para mejorar la percepción visual sin aumentar significativamente la cantidad de datos necesarios los convierte en herramientas valiosas en el campo del procesamiento digital de imágenes.
Modelado de ruido en audio digital
El modelado de ruido desempeña un papel fundamental en el procesamiento de audio digital, actuando como un esquema avanzado para la reducción de la profundidad de bits de una señal. En este contexto, la técnica no se limita a una simple compresión, sino que busca optimizar la calidad percibida de la señal resultante mediante la manipulación espectral del error introducido durante la cuantización. Este enfoque es esencial cuando se busca mantener una alta fidelidad auditiva mientras se reduce la cantidad de datos necesarios para representar la onda sonora, lo cual es crítico en formatos de audio digitales y en la conversión analógica a digital.
Características del error de cuantización lineal

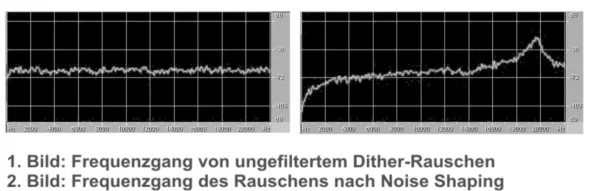

Cuando una señal de audio se somete a un tramado lineal convencional, el error de cuantización resultante se comporta como un ruido blanco plano. Esto significa que la potencia del ruido se distribuye de manera uniforme a lo largo de todo el espectro de frecuencias de la señal. Sin embargo, la percepción humana del sonido no es lineal en todas las frecuencias; el oído humano posee una sensibilidad variable que depende de la frecuencia y la intensidad. Por lo tanto, tener un nivel constante de ruido en frecuencias donde el oído es menos sensible representa una ineficiencia perceptual, ya que se "gasta" parte de la relación señal a ruido en bandas donde el ruido es menos audible.
Dispersión espectral y el modelo de umbral de audición
El modelado de ruido aborda esta ineficiencia alterando el espectro de la señal de ruido introducida por el tramado y la cuantización. El objetivo es trasladar la potencia de ruido hacia las bandas de frecuencia donde la percepción humana es menos aguda, manteniendo niveles más bajos en las bandas donde el ruido resulta más molesto o evidente. Esta estrategia se basa directamente en el modelo de umbral de audición, que describe los niveles mínimos de intensidad sonora necesarios para que un tono sea percibido en diferentes frecuencias. Al alinear la distribución del ruido con este umbral, se logra que gran parte del error de cuantización quede "enmascarado" por la propia señal o por la menor sensibilidad del oído en esas regiones espectrales específicas.
Impacto en la relación señal a ruido aparente
La aplicación efectiva del modelado de ruido permite aumentar significativamente la relación señal a ruido aparente de la señal de audio resultante. En comparación con un simple tramado lineal, esta técnica puede proporcionar una reducción del ruido percibido equivalente a aproximadamente 4 bits adicionales de profundidad. Esto implica que, para lograr una calidad auditiva similar a la de una señal de mayor resolución, el modelado de ruido permite mantener una profundidad de bits menor, optimizando así el almacenamiento y el ancho de banda sin sacrificar la claridad perceptual. Este principio es la base de muchos algoritmos modernos de procesamiento de audio y es consistente con el uso de moduladores Sigma-Delta de 1 bit en convertidores analógico a digital, una tecnología que ha sido utilizada desde 1989 para aprovechar estas ventajas espectrales.
Convertidores de 1 bit y moduladores Sigma-Delta
Los convertidores analógico a digital basados en moduladores Sigma-Delta representan una aplicación fundamental del modelado de ruido, especialmente desde su adopción generalizada en 1989. Estos sistemas utilizan una arquitectura de 1 bit, lo que significa que la señal de salida del modulador consiste en una secuencia binaria simple, donde cada muestra toma solo dos valores posibles. Esta simplicidad en la profundidad de bits contrasta con la complejidad del proceso de cuantización subyacente, que depende críticamente de la técnica de modelado de ruido para mantener la fidelidad de la señal original.
Arquitectura de muestreo y resolución
La operación de estos convertidores se basa en el muestreo a alta velocidad de la señal de entrada. Un ejemplo característico de esta arquitectura implica un ritmo de muestreo de 2,8224 millones de muestras por segundo. A pesar de que cada muestra tiene una resolución de un único bit, la alta frecuencia de muestreo permite capturar la información de la señal con gran precisión temporal. Este enfoque difiere de los convertidores tradicionales de múltiples bits, que suelen operar a frecuencias de muestreo más bajas pero con una mayor profundidad de cuantización por muestra.
La resolución inherente de un solo bit implica un rango dinámico básico limitado. En términos teóricos, el rango dinámico de un sistema de 1 bit es de aproximadamente 6,02 dB. Sin embargo, cuando se considera el ancho de banda completo del sistema de muestreo, este valor puede extenderse hasta los 7,78 dB. Estos valores parecen bajos en comparación con los estándares de alta fidelidad, pero son solo el punto de partida antes de aplicar las ventajas del modelado de ruido.
Mejora del rango dinámico mediante modelado de ruido
El modelado de ruido está intrínsecamente incorporado en la arquitectura de los moduladores Sigma-Delta. Esta integración permite desplazar el ruido de cuantización hacia frecuencias más altas, fuera de la banda de interés principal de la señal. Como resultado, en las frecuencias más bajas, donde típicamente reside la mayor parte de la información perceptualmente relevante en audio y otras señales, el rango dinámico efectivo puede superar los 100 dB. Esta mejora significativa se logra sin aumentar la complejidad del circuito de entrada, ya que la mayor parte del procesamiento se realiza en el dominio digital posterior al muestreo.
La capacidad de alcanzar más de 100 dB de rango dinámico en las frecuencias bajas demuestra la eficacia del modelado de ruido en estos sistemas. Al redistribuir la potencia de ruido a través del espectro de frecuencias, los moduladores Sigma-Delta logran una relación señal a ruido aparente mucho mayor en la banda de interés, cumpliendo así con el propósito fundamental del modelado de ruido de optimizar la percepción de la señal resultante.
Formato DSD y limitaciones técnicas
El formato DSD (Direct Stream Digital), desarrollado por Sony, tiene como fundamento técnico el uso de convertidores de 1 bit basados en la modulación Sigma-Delta. Este enfoque representa una aplicación directa de los principios de modelado de ruido en el dominio del audio digital, donde la señal se representa mediante una secuencia binaria de alta frecuencia en lugar de múltiples bits por muestra. Sin embargo, esta arquitectura presenta limitaciones técnicas inherentes derivadas de su naturaleza de un solo bit.
Limitaciones del sistema de 1 bit
Una crítica fundamental al sistema DSD radica en la dificultad para aplicar cantidades adecuadas de tramado dentro del bucle de realimentación del modulador. Debido a que la señal está cuantizada a un solo bit, el margen para introducir ruido de tramado sin saturar el sistema es extremadamente reducido. Esta restricción impide el uso óptimo del modelado de ruido para empujar el error de cuantización hacia frecuencias menos audibles, lo que puede resultar en una distorsión audible en ciertas condiciones de señal, especialmente en pasajes de baja amplitud o alta complejidad espectral.
La imposibilidad de utilizar tramado adecuado en el bucle de realimentación significa que el ruido de cuantización no puede ser distribuido tan eficientemente como en sistemas de mayor profundidad de bits. Esto limita la relación señal a ruido aparente que se puede lograr mediante técnicas de modelado de ruido tradicionales, afectando la calidad percibida en comparación con otros formatos digitales cuando no se aplican correcciones adicionales.
Evolución hacia moduladores de múltiples bits
Para superar estas limitaciones, la mayoría de los convertidores analógico a digital fabricados desde el año 2000 han adoptado moduladores Sigma-Delta de múltiples bits o de varios niveles. Estos diseños permiten el añadido de tramado adecuado en el proceso de cuantización, facilitando una distribución más efectiva del ruido de cuantización a través del espectro de frecuencias. Al utilizar más de un bit en la cuantización intermedia, estos convertidores pueden aplicar técnicas de modelado de ruido más sofisticadas, mejorando significativamente la relación señal a ruido aparente y reduciendo la distorsión audible.
Esta evolución técnica contrasta con el enfoque tradicional del muestreo PCM (Pulse Code Modulation), que típicamente utiliza 44 100 muestras por segundo con profundidades de bits de 16 o 24 bits. Mientras que el PCM depende de una mayor profundidad de bits para reducir el ruido de cuantización, los sistemas DSD y los modernos convertidores Sigma-Delta de múltiples bits utilizan el modelado de ruido para lograr resultados similares o superiores mediante la manipulación espectral del ruido introducido durante la cuantización.
Ejercicios resueltos
Ejemplo 1: Cálculo de salida básica
Se ilustra el funcionamiento del modelado de ruido aplicando la fórmula fundamental de la técnica. El propósito es aumentar la relación señal a ruido aparente mediante la alteración del espectro de la señal de ruido. Se asume una entrada discreta x[n] y un error anterior e[n-1]. La salida y[n] se calcula sumando la entrada y el error previo, según la ecuación básica del proceso de cuantización. Este cálculo demuestra cómo el error de cuantización se distribuye para evitar errores determinables, utilizando una cantidad apropiada de tramado en el propio proceso. La operación refleja el principio de que la potencia de ruido se mantiene en niveles bajos en las bandas de frecuencia donde el ruido se percibe como más deseable.
Ejemplo 2: Análisis de coeficientes de primer orden
Se analiza cómo cambia la frecuencia de corte al modificar el coeficiente A1 en la fórmula de primer orden del modelado de ruido. Este ajuste permite controlar la distribución espectral del ruido introducido por la reducción de la profundidad de bits de una señal digital. Al variar A1, se modifica la posición de las bandas donde el ruido alcanza su nivel más alto respectivo, optimizando la percepción en sistemas de audio o imagen. Este enfoque es coherente con los algoritmos de modelado de ruido utilizados en el procesamiento de audio, que se basan en el modelo de umbral de audición para mejorar la calidad percibida de la señal resultante.
Ejemplo 3: Comparación de sistemas de 1 bit y múltiples bits
Se compara conceptualmente la distribución de ruido en un sistema de 1 bit frente a uno de múltiples bits. Desde 1989, los moduladores Sigma-Delta de 1 bit se han utilizado en los convertidores analógico a digital, aprovechando el modelado de ruido para optimizar el rango dinámico. En contraste, los sistemas de múltiples bits distribuyen el error de cuantización de manera diferente, lo que afecta la relación señal a ruido aparente. Esta comparación resalta la importancia del algoritmo de Floyd-Steinberg y otras técnicas en el procesamiento de imágenes, donde la reducción de la profundidad de bits requiere un equilibrio entre la potencia de ruido y la calidad visual. El modelado de ruido asegura que el error no sea determinable, mejorando la señal final en ambos tipos de sistemas.
Preguntas frecuentes
¿Qué es el modelado de ruido en el procesamiento de señales?
Es una técnica que desplaza el error de cuantificación hacia frecuencias más altas, permitiendo que el ruido sea filtrado más fácilmente y mejorando la calidad de la señal en las frecuencias deseadas.
¿Por qué se utiliza el modelado de ruido en los convertidores de 1 bit?
Los convertidores de 1 bit tienen un error de cuantificación significativo; el modelado de ruido permite distribuir este error en frecuencias altas, mejorando la relación señal-ruido en el rango audible o visible.
¿Cómo afecta el modelado de ruido a la calidad del audio digital?
En el audio digital, el modelado de ruido mejora la fidelidad al reducir el ruido en las frecuencias más sensibles al oído humano, desplazando el exceso de ruido hacia frecuencias menos perceptibles.
¿Qué relación tiene el modelado de ruido con el formato DSD?
El formato DSD (Direct Stream Digital) utiliza el modelado de ruido en convertidores de 1 bit para lograr una alta resolución de audio, manteniendo una tasa de muestreo elevada y una señal más fiel a la onda analógica original.
¿Cuáles son las limitaciones técnicas del modelado de ruido?
Las limitaciones incluyen la posible introducción de ruido en frecuencias altas no deseadas, la complejidad de los filtros necesarios para eliminarlo y la dependencia de la tasa de muestreo para lograr una buena relación señal-ruido.
Resumen
El modelado de ruido es una técnica esencial en el procesamiento de señales que mejora la calidad de las señales digitales al desplazar el error de cuantificación hacia frecuencias más altas. Su aplicación es clave en convertidores de 1 bit, moduladores Sigma-Delta y formatos de audio como DSD, permitiendo una mayor precisión y fidelidad en la representación de señales analógicas.
A pesar de sus ventajas, el modelado de ruido presenta limitaciones técnicas, como la necesidad de filtros complejos y la posible introducción de ruido en frecuencias altas. Sin embargo, sigue siendo una herramienta fundamental en el procesamiento de imágenes, audio digital y otros campos donde la calidad de la señal es crítica.
