Drenaje: sistemas de gestión de aguas y desechos

Definición y concepto

El drenaje se define técnicamente como el proceso de eliminación, ya sea natural o artificial, del agua superficial y del agua subterránea de un área que presenta un exceso de humedad. Este concepto abarca una amplia gama de fenómenos hidrológicos e intervenciones de ingeniería destinadas a gestionar el flujo hídrico para optimizar las condiciones del suelo, mejorar la infraestructura urbana o proteger los asentamientos humanos contra la inundación. La gestión adecuada del agua es fundamental para mantener el equilibrio hídrico en diversos entornos, desde los campos de cultivo hasta las densas redes de tuberías de las metrópolis modernas.

Contexto agrícola y edafológico

En el ámbito agrícola, el drenaje juega un papel crítico en la productividad del suelo. El drenaje interno de la mayoría de los suelos agrícolas suele ser suficiente para prevenir el anegamiento severo, permitiendo que las raíces de las plantas accedan al oxígeno necesario para su desarrollo. Sin embargo, muchos suelos presentan características que requieren intervenciones artificiales para mejorar la producción o para administrar eficazmente los suministros de agua. El exceso de agua en el suelo puede llevar a condiciones anaeróbicas, donde la falta de oxígeno afecta negativamente a la microfauna del suelo y a las raíces de los cultivos, reduciendo así el rendimiento agrícola. El drenaje artificial en este contexto busca eliminar el agua excedente para mantener un nivel freático óptimo, facilitando el laboreo del terreno y mejorando la estructura del suelo.

Contexto de ingeniería y urbanismo

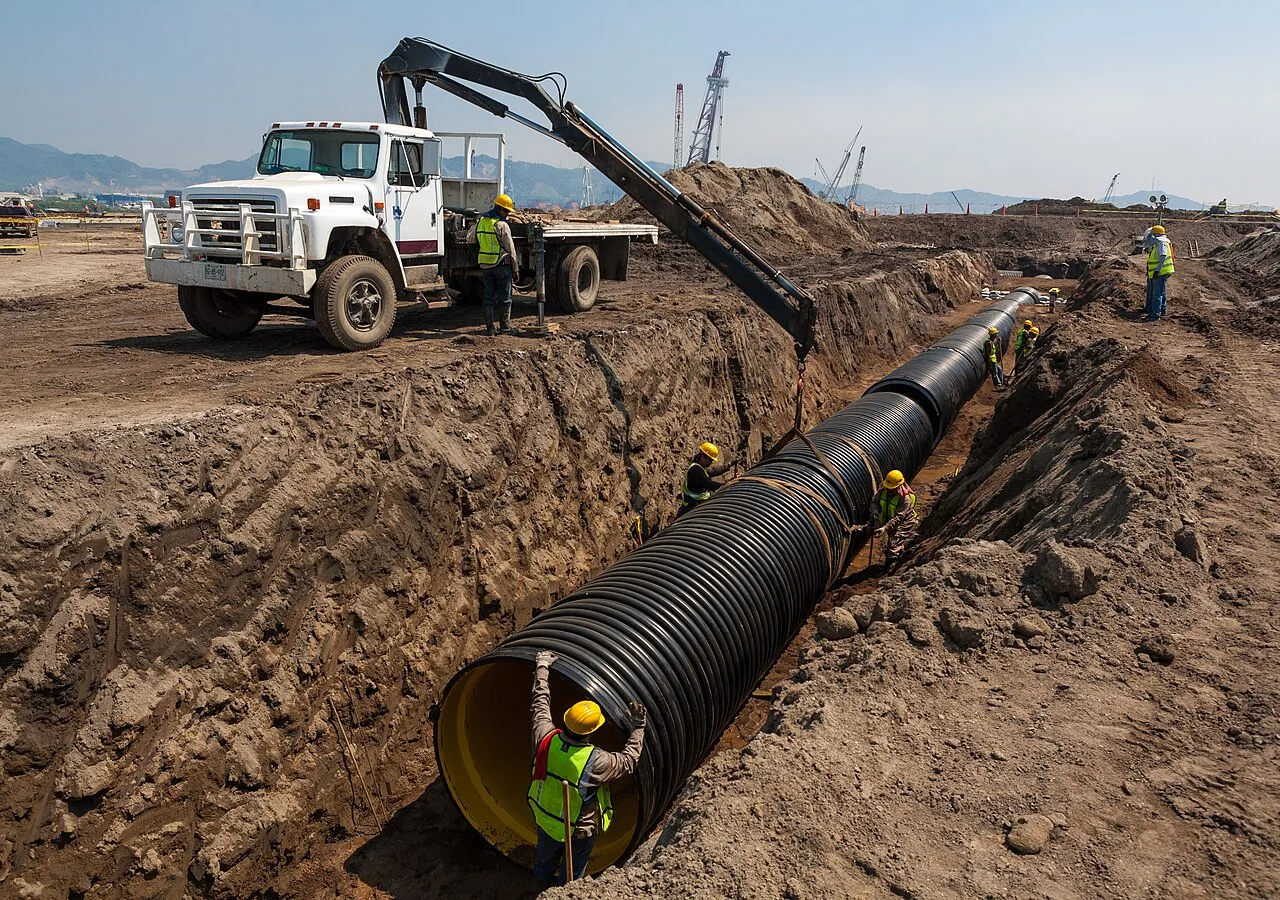

En ingeniería y urbanismo, el concepto de drenaje se refiere específicamente al sistema de tuberías, sumideros o trampas, junto con sus conexiones, que permiten el desalojo de líquidos, generalmente pluviales, de una población. Estos sistemas están diseñados para capturar, transportar y evacuar el agua de lluvia, así como otras aguas residuales, para evitar la acumulación en calles, plazas y edificios. La distinción técnica entre drenaje sanitario y drenaje pluvial es fundamental en el diseño de estas redes, aunque en muchas ciudades históricas o en desarrollo, ambos sistemas a menudo se mezclan en lo que se conoce como sistema unitario. El funcionamiento de estos sistemas depende en gran medida de la gravedad, utilizando tuberías instaladas en ángulos descendentes y pozos de registro para facilitar el flujo continuo y la inspección de la red.

¿Cuáles son los tipos de sistemas de drenaje?

Los sistemas de drenaje se clasifican técnicamente según el tipo de fluido que gestionan y su origen. Esta distinción es fundamental en ingeniería sanitaria y urbanismo, ya que determina el diseño de las redes de tuberías, la pendiente necesaria y los métodos de tratamiento posterior. La separación o mezcla de estos flujos influye directamente en la eficiencia del sistema y en la calidad del agua que llega a los cuerpos receptores o a las plantas de tratamiento.

Drenaje sanitario

El drenaje sanitario tiene como objetivo principal la recolección y transporte de los desechos líquidos generados en viviendas, comercios e industrias. Este sistema está diseñado para conducir las aguas residuales, que contienen una carga orgánica y bacteriológica significativa, hacia las plantas depuradoras. En estas instalaciones, el agua se somete a procesos de tratamiento físico, químico y biológico antes de ser vertida en el medio ambiente o reutilizada. La eficiencia de este tipo de drenaje depende de una correcta red de tuberías que garantice el flujo continuo de los efluentes.

Drenaje pluvial

El drenaje pluvial se enfoca en la eliminación del agua de lluvia que cae sobre las superficies impermeables y permeables de un área urbana o agrícola. Su función es prevenir el anegamiento y el estancamiento del agua superficial. En muchos contextos modernos, el agua pluvial también se considera un recurso que puede ser aprovechado mediante sistemas de captación y almacenamiento. Este tipo de drenaje requiere una capacidad de conducción mayor debido a la variabilidad de los caudales durante las tormentas.

La red unitaria y sus desafíos

Existe una distinción técnica entre el drenaje sanitario y el pluvial, aunque en muchas ciudades antiguas o en sistemas no actualizados, estos dos flujos se mezclan en lo que se conoce como la red unitaria. En este sistema, las aguas residuales y las aguas de lluvia comparten las mismas tuberías. El principal problema de la red unitaria es que, durante lluvias intensas, el volumen total puede superar la capacidad de la red o de la planta de tratamiento, provocando desbordes y la mezcla de desechos sin tratar directamente en el cuerpo receptor, lo que aumenta la contaminación.

Principios de funcionamiento técnico

El funcionamiento técnico de los sistemas de drenaje se fundamenta en principios hidráulicos básicos que permiten el movimiento eficiente de líquidos desde las zonas de captación hacia los puntos de descarga. El motor principal de este proceso es la gravedad, que elimina o reduce significativamente la necesidad de bombeo mecánico continuo, aunque este último suele complementarse en sistemas complejos. Para que la gravedad ejecute su función, la red de tuberías debe instalarse con una pendiente constante y descendente. Esta disposición en ángulo asegura que el agua fluya naturalmente desde los predios individuales hacia la red municipal, y desde el centro de la cuenca de drenaje hacia su exterior o cuerpo receptor.

Diseño de la red y pendientes

La ingeniería de la pendiente es crítica para evitar dos extremos problemáticos: una pendiente demasiado suave que cause el estancamiento de los sólidos en suspensión, y una pendiente excesiva que genere velocidades de flujo capaces de erosionar las tuberías o arrastrar los sólidos antes de que se depositen en los depósitos de sedimentación. Las tuberías se disponen de manera jerárquica, comenzando con diámetros menores en los ramales de conexión de los predios y aumentando progresivamente hacia las cañerías maestras de la red municipal. Esta configuración permite gestionar el caudal acumulativo a medida que el agua avanza hacia el centro del sistema de drenaje.

Elementos de captación y mantenimiento

La eficiencia del sistema depende también de los puntos de entrada y de acceso para el mantenimiento. En el caso del drenaje pluvial, las alcantarillas instaladas en el pavimento actúan como sumideros estratégicos que captan el agua superficial antes de que forme charcos significativos o inunde las vías. Estos elementos suelen incluir rejillas para retener residuos sólidos y evitar la obstrucción inmediata de las tuberías subterráneas.

Para garantizar la accesibilidad durante la operación y el mantenimiento, se utilizan pozos de registro verticales. Estas estructuras permiten a los técnicos acceder a la red subterránea para realizar inspecciones visuales, limpieza de sedimentos y reparación de conexiones. Los pozos de registro también sirven como puntos de unión entre diferentes tramos de tubería y facilitan la ventilación de la red, lo cual es esencial para equilibrar la presión del aire dentro del sistema y evitar la formación de vacíos o sobrepresiones que puedan afectar el flujo continuo de los líquidos.

Historia y evolución de la ingeniería de drenaje

Orígenes históricos y sistemas antiguos

La gestión del agua excedente ha sido una preocupación técnica desde las primeras civilizaciones urbanas. En el Valle del Indo, se han identificado vestigios de sistemas de drenaje superficiales que permitían el flujo controlado de las aguas pluviales y residuales, demostrando una comprensión temprana de la necesidad de separar los líquidos del suelo habitable. Estos sistemas, aunque rudimentarios en comparación con la ingeniería posterior, establecieron los principios básicos de la pendiente y la conducción del agua hacia puntos de descarga comunes.

Ingeniería romana y la Cloaca Máxima

La ingeniería de drenaje alcanzó un hito significativo durante la República y el Imperio romano. La Cloaca Máxima es el ejemplo histórico temprano más destacado de esta disciplina. Esta infraestructura no solo servía para evacuar las aguas residuales de la ciudad, sino que también jugó un papel crucial en la desecación de las aguas pantanosas del Valle del Foro, transformando zonas húmedas y propensas a enfermedades en espacios públicos utilizables. Este enfoque integró la funcionalidad sanitaria con la modificación del paisaje urbano, estableciendo un precedente para el uso de la gravedad y la estructuración de tuberías grandes para manejar volúmenes considerables de flujo.

La era moderna: París y Europa Central

La transición hacia sistemas de drenaje modernos ocurrió principalmente durante el siglo XIX. La primera red subterránea moderna de gran escala se desarrolló en París, marcando un cambio fundamental en la urbanización europea. Estas redes buscaban ordenar el flujo de aguas pluviales y sanitarias mediante una planificación sistemática de tuberías y pozos de registro, mejorando significativamente la higiene pública y reduciendo la dependencia de canales abiertos propensos a la contaminación.

En Europa Central, la ingeniería de drenaje se expandió con obras significativas en ciudades como Viena. La canalización del Danubio es un ejemplo de cómo la gestión del agua fluvial se integró con el drenaje urbano para controlar las inundaciones y optimizar el uso del suelo. Estas obras reflejan la evolución técnica hacia sistemas más complejos que combinan la capacidad de transporte de agua con la estabilidad estructural del terreno circundante. La representación cultural de estas infraestructuras, como se ve en referencias cinematográficas como 'El tercer hombre', destaca la importancia simbólica y funcional de los túneles y conductos subterráneos en la identidad urbana de la posguerra.

¿Qué riesgos presentan los sistemas de drenaje?

Contaminación por materiales peligrosos

Los sistemas de drenaje, especialmente aquellos que combinan flujos sanitarios y pluviales, enfrentan riesgos significativos de contaminación. La introducción de materiales tóxicos y peligrosos en la red puede alterar la calidad del agua superficial y subterránea, afectando tanto a los ecosistemas como a la salud pública. Cuando los sistemas no están diseñados para manejar cargas específicas de contaminantes industriales o domésticos, la eficiencia del desalojo de líquidos se ve comprometida, generando acumulación y posible rebosamiento.

Incidente de Guadalajara (1992)

El 22 de abril de 1992, la ciudad de Guadalajara, en el estado de Jalisco, México, experimentó una serie de explosiones a lo largo de ocho kilómetros en el sector Reforma. Este evento catastrófico fue provocado por un derrame de combustible que ingresó a la red de drenaje subterránea. La mezcla de vapores de combustible con el aire en las tuberías generó presiones críticas que resultaron en múltiples explosiones. El incidente causó varias muertes y evidenció la vulnerabilidad de las infraestructuras de drenaje ante la intrusión de materiales inflamables, destacando la necesidad de controles estrictos en la descarga de líquidos industriales y domésticos.

Huracán Katrina y el colapso del drenaje en Nueva Orleans

A finales de agosto de 2005, el huracán Katrina afectó gravemente a Nueva Orleans, revelando deficiencias críticas en los sistemas de drenaje y protección contra inundaciones. La ciudad, ubicada en una zona baja cerca del Río Misisipi, dependía de una compleja red de diques y bombas para gestionar el exceso de agua. Sin embargo, la rotura de varios diques del Río Misisipi, sumada a la capacidad limitada de drenaje ante el volumen de agua pluvial y de marea, provocó una inundación catastrófica. Este desastre natural, exacerbado por factores de ingeniería y gestión del territorio, resultó en la muerte de aproximadamente 29.000 personas. El caso de Nueva Orleans ilustra cómo la falla en los sistemas de drenaje y protección costera puede tener consecuencias demográficas y urbanas de gran escala, subrayando la importancia del mantenimiento y la adaptación de las infraestructuras hidráulicas ante eventos climáticos extremos.

Ejercicios resueltos

Ejercicio 1: Cálculo de pendiente para flujo por gravedad

El sistema de drenaje funciona por gravedad mediante tuberías en ángulo descendente. Supongamos un tramo de tubería con una longitud de 50 metros que debe conectar un punto de cotas 100 metros con otro a 98 metros. Para determinar la pendiente necesaria para el flujo por gravedad, se calcula la diferencia de elevación dividida por la distancia horizontal.

La diferencia de cota es 100 m - 98 m = 2 m. La pendiente se expresa como una fracción o porcentaje. En este caso, la pendiente es 2 m / 50 m = 0.04. Esto equivale a una pendiente del 4%, lo cual es adecuado para el desalojo de líquidos en sistemas de drenaje sanitario o pluvial.

Ejercicio 2: Identificación de componentes en un esquema de drenaje

En un sistema de drenaje urbano, es crucial identificar los componentes clave. Un sumidero recopila el agua superficial, generalmente pluvial, de una acera o calle. El agua fluye hacia una trampa, que retiene residuos sólidos y gases, evitando que suban por la tubería. Posteriormente, el agua continúa hacia un pozo de registro, que permite el acceso para la inspección y mantenimiento de la red. Estos componentes trabajan juntos para asegurar el funcionamiento eficiente del sistema de tuberías y conexiones.

Ejercicio 3: Análisis de caso: Separación de redes sanitarias y pluviales

Existe una distinción técnica entre drenaje sanitario y pluvial, aunque a menudo se mezclan. En un caso hipotético, una ciudad experimenta inundaciones frecuentes durante lluvias intensas, y el agua de lluvia entra en el sistema de drenaje sanitario, causando desbordes en la planta de tratamiento. La solución implica separar las redes: el agua pluvial se conduce directamente a cuerpos de agua cercanos mediante tuberías de mayor diámetro, mientras que el agua sanitaria fluye por una red separada hacia la planta de tratamiento. Esta separación evita la contaminación del agua pluvial y reduce la carga en el sistema sanitario, mejorando la eficiencia general del drenaje.

Aplicaciones prácticas en ingeniería

Gestión hídrica en suelos agrícolas

La aplicación de principios de drenaje es fundamental para la optimización de la producción agrícola. Como se establece en la documentación técnica, el drenaje interno de la mayoría de los suelos agrícolas puede ser suficiente para prevenir el anegamiento severo. Sin embargo, en muchos casos, la implementación de sistemas de drenaje artificial resulta necesaria para mejorar los rendimientos y administrar eficazmente los suministros de agua. Estos sistemas permiten controlar el nivel freático y eliminar el exceso de humedad, creando condiciones óptimas para el desarrollo radicular y la aireación del suelo, lo que traduce directamente en una mayor productividad de los cultivos.

Diseño de redes municipales y urbanismo

En el ámbito de la ingeniería civil y el urbanismo, el drenaje se define como el sistema integrado de tuberías, sumideros o trampas, junto con sus conexiones correspondientes. Esta infraestructura tiene como objetivo principal permitir el desalojo de líquidos, generalmente de origen pluvial, de una población. El diseño técnico de estas redes se basa en el funcionamiento por gravedad, lo que requiere la instalación de tuberías en ángulo descendente para garantizar el flujo continuo del agua. Además, la inclusión de pozos de registro es esencial para facilitar el mantenimiento, la inspección y la limpieza periódica de la red, asegurando su eficiencia operativa a lo largo del tiempo.

Planificación urbana y mitigación de inundaciones

La planificación urbana debe integrar estrategias de drenaje para mitigar los riesgos de inundaciones en las zonas pobladas. El análisis de eventos históricos, como el huracán Katrina en 2005, que causó inundaciones graves en Nueva Orleans debido a deficiencias de drenaje y rotura de diques, subraya la importancia de una infraestructura robusta. Las lecciones aprendidas de tales desastres han llevado a considerar la incorporación de tuberías de alivio en los diques y otras medidas de ingeniería para mejorar la capacidad de evacuación del agua. Estas aplicaciones prácticas buscan reducir la vulnerabilidad de las ciudades frente a fenómenos meteorológicos extremos, protegiendo tanto la infraestructura como la población residente.

Preguntas frecuentes

¿Cuál es la diferencia entre drenaje superficial y subterráneo?

El drenaje superficial se encarga de recoger y conducir el agua que cae directamente sobre el terreno (lluvia, escorrentía) a través de canales, cunetas o tuberías abiertas. Por el contrario, el drenaje subterráneo extrae el agua acumulada en los poros del suelo o en el nivel freático mediante una red de tuberías perforadas o pozos, buscando reducir la humedad profunda del suelo.

¿Qué materiales se utilizan comúnmente en la construcción de sistemas de drenaje?

Los materiales más habituales incluyen tuberías de PVC, polietileno (PE), arcilla cocida y concreto. Para el relleno que rodea las tuberías subterráneas, se utiliza frecuentemente grava o piedra triturada para facilitar el paso del agua y filtrar las partículas de suelo, evitando así la obstrucción rápida del sistema.

¿Cómo afecta el drenaje a la agricultura?

En la agricultura, el drenaje mejora la estructura del suelo, permitiendo una mejor aireación de las raíces y facilitando la penetración de los nutrientes. Esto resulta en un aumento del rendimiento de los cultivos, una mayor facilidad para el laboreo del terreno y una reducción de la salinidad en zonas donde el nivel freático es alto.

¿Qué riesgos presenta un sistema de drenaje mal diseñado?

Un diseño inadecuado puede provocar la saturación excesiva del suelo, lo que lleva a la erosión, el hundimiento del terreno (asentamientos diferenciales) y la aparición de charcos estancados. En entornos urbanos, esto puede resultar en inundaciones recurrentes, la infiltración de agua en los cimientos de los edificios y la proliferación de vectores de enfermedades como mosquitos.

¿Es necesario mantener los sistemas de drenaje una vez instalados?

Sí, el mantenimiento es crucial para garantizar la longevidad y eficiencia del sistema. Esto incluye la limpieza periódica de las rejillas y canales para eliminar hojas y escombros, la inspección de las tuberías subterráneas mediante cámaras de inspección y la limpieza de las cámaras de registro para evitar la acumulación de sedimentos y raíces.

Resumen

El drenaje es una disciplina de la ingeniería civil y agrícola esencial para el control del exceso de agua en diversos entornos. Este artículo ha explorado los conceptos fundamentales, los distintos tipos de sistemas (superficial, subterráneo y vertical) y los principios técnicos que rigen su funcionamiento, como la gravedad y la presión. Se ha analizado la evolución histórica de estas obras, desde los acueductos romanos hasta las soluciones modernas con polímeros, destacando su impacto en la urbanización y la producción de alimentos.

Además, se han identificado los riesgos asociados a un mal diseño o mantenimiento, tales como la erosión del suelo y las inundaciones urbanas. A través de ejercicios resueltos y aplicaciones prácticas, se ha demostrado la importancia del cálculo preciso de caudales y pendientes para asegurar la eficiencia del sistema. En conjunto, el drenaje representa una herramienta clave para la sostenibilidad ambiental y la optimización del uso del suelo.
