Escleroscopio es un instrumento de medición no destructiva utilizado para determinar la dureza de los materiales, basándose en el análisis de la energía cinética de un puntero que impacta contra la superficie de la muestra. Su funcionamiento se fundamenta en la relación entre la altura de caída y la altura de rebote del puntero, lo que permite obtener valores de dureza Shore con rapidez y precisión en diversos contextos industriales.
La invención de este dispositivo revolucionó la ingeniería de materiales al ofrecer una alternativa eficiente a los métodos estáticos tradicionales, como los ensayos Brinell y Vickers. Su capacidad para medir la dureza en piezas de gran tamaño o en estructuras montadas sin necesidad de una preparación extensa de la superficie lo convierte en una herramienta esencial en el control de calidad y la investigación técnica.
Definición y concepto
El escleroscopio constituye un instrumento de medición diseñado específicamente para cuantificar la dureza elástica en una variedad de materiales blandos. Su ámbito de aplicación técnica se centra en la caracterización de polímeros, elastómeros y gomas, materiales cuya respuesta mecánica difiere significativamente de la de los metales o la madera. La definición técnica de este dispositivo se basa en su capacidad para evaluar la resistencia a la penetración mediante un impacto controlado, proporcionando una medida directa de la elasticidad superficial del material probado.
Principio de funcionamiento y construcción
La estructura física del escleroscopio de Shore se caracteriza por la utilización de un tubo de cristal con una longitud específica de 300 mm. Este cuerpo principal alberga la escala de medición, la cual está dividida en 140 divisiones precisas. La elección del cristal como material estructural permite una visualización clara de la escala y garantiza la estabilidad mecánica necesaria para las lecturas repetitivas. La escala mencionada permite al operador determinar el valor de dureza basándose en la altura de rebote de un penetrador estándar que cae libremente sobre la muestra.
El funcionamiento del dispositivo se fundamenta en la conversión de energía potencial en energía cinética y, posteriormente, en energía elástica almacenada en el material. Cuando el penetrador impacta contra la superficie del polímero, elastómero o goma, la altura a la que rebota es proporcional a la dureza elástica del material. Una mayor altura de rebote indica una mayor capacidad del material para recuperar su forma original tras la deformación causada por el impacto, lo que se traduce en un valor más alto en la escala de las 140 divisiones.
Contexto histórico y patrimonial
El desarrollo del escleroscopio se atribuye a Albert Ferdinand Shore, quien creó el dispositivo en 1907. Esta fecha marca el inicio de la estandarización en la medición de la dureza en materiales no metálicos, facilitando la comparación cuantitativa entre diferentes lotes de producción y tipos de goma. La relevancia de esta invención radica en la necesidad industrial de un método rápido y no destructivo para evaluar la calidad de los materiales elásticos durante el siglo XX.
La formalización legal de este instrumento se produjo a través del sistema de patentes estadounidense. El escleroscopio fue patentado en Estados Unidos bajo el número 1770045. La fecha oficial de esta patente se registra como el 08 de julio de 1930. Este documento legal consolidó el diseño y los parámetros de medición establecidos por Shore, asegurando la protección de la invención y facilitando su adopción generalizada en la industria de los polímeros y los elastómeros a nivel internacional.
Historia y origen de la invención
El desarrollo del escleroscopio representa un hito fundamental en la instrumentación mecánica aplicada a la ciencia de los materiales, específicamente en la caracterización de la dureza elástica. Este dispositivo fue creado en 1907 por Albert Ferdinand Shore, un ingeniero y científico cuyo trabajo sentó las bases para la estandarización de las mediciones en polímeros, elastómeros y gomas. La invención de Shore respondió a la necesidad de cuantificar con precisión las propiedades físicas de estos materiales, que, a diferencia de los metales tradicionales, presentaban comportamientos elásticos complejos que requerían un enfoque metodológico específico.
Desarrollo técnico y patente estadounidense
Aunque el dispositivo fue creado en 1907, su consolidación legal y técnica se formalizó años más tarde mediante el sistema de patentes de los Estados Unidos. El escleroscopio fue patentado en EE. UU. como número 1770045 el 08 de 07 de 1930. Esta fecha marca un punto de inflexión en la historia de la ingeniería de materiales, ya que otorgó a la invención de Shore un estatus oficial que permitió su adopción generalizada en laboratorios e industrias a nivel mundial.
La documentación técnica asociada a la patente describe un instrumento de precisión diseñado para medir la dureza elástica mediante un mecanismo de impacto controlado. El diseño original incorpora un tubo de cristal de 300 mm de longitud, que alberga una escala graduada con 140 divisiones. Esta configuración física permite al operador observar la altura de rebote de un puntero o martillo que cae sobre la superficie del material en prueba, proporcionando una lectura directa y cuantitativa de la dureza.
La creación de este instrumento por Albert Ferdinand Shore no solo introdujo una nueva herramienta de medición, sino que también estableció un estándar de referencia que ha perdurado durante más de un siglo. La precisión del tubo de cristal y la definición de las 140 divisiones en la escala reflejan el rigor científico con el que fue concebido el dispositivo, asegurando que las mediciones de dureza en polímeros y gomas fueran reproducibles y comparables a lo largo del tiempo. La patente número 1770045, otorgada el 08 de 07 de 1930, sigue siendo un documento clave para comprender la evolución histórica de los métodos de ensayo no destructivos en la industria de los materiales poliméricos.
¿Cómo funciona el escleroscopio?

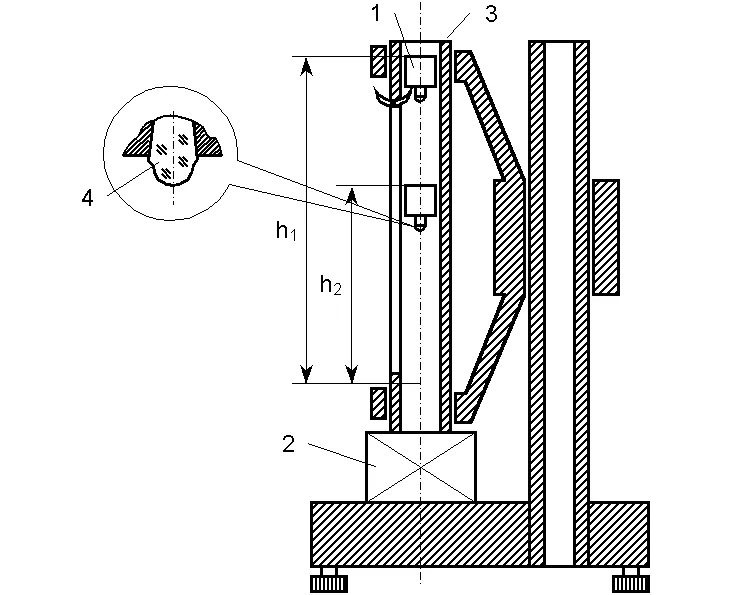

El funcionamiento del escleroscopio se basa en el principio de la caída libre y la medición de la energía elástica recuperada durante el impacto. El dispositivo utiliza un tubo de cristal de 300 mm con escala de 140 divisiones, que sirve como guía para el movimiento del martillo y como referencia visual para la lectura del rebote. Este diseño permite aislar el movimiento del martillo, minimizando la fricción lateral y asegurando que la altura alcanzada refleje con precisión la energía cinética recuperada por el material probado.
Mecanismo de impacto y materiales del martillo
El núcleo del sistema de medición es un martillo que cae desde una altura determinada dentro del tubo de cristal. Este martillo cuenta con una punta específica diseñada para penetrar ligeramente en la superficie del material sin deformarlo plásticamente de manera excesiva, dependiendo de la naturaleza del polímero o elastómero. Las puntas pueden ser de sauco o de diamante redondeada, cada una seleccionada según la dureza relativa del material a probar. La punta de sauco ofrece una superficie de contacto específica adecuada para gomas más blandas, mientras que la punta de diamante proporciona mayor resistencia al desgaste y precisión en materiales más duros.
Al liberarse, el martillo adquiere energía cinética proporcional a su masa y a la altura de caída inicial. Al impactar contra la superficie del material, parte de esta energía se disipa en forma de calor, sonido y deformación plástica, mientras que la fracción restante se conserva como energía elástica, impulsando el martillo hacia arriba en un rebote.
Interpretación del rebote y energía absorbida
La altura del rebote del martillo es el indicador directo de la dureza elástica del material. Un rebote más alto indica que el material ha absorbido menos energía durante el impacto, conservando mayor parte de la energía cinética inicial, lo que se traduce en una mayor dureza en la escala del escleroscopio. Por el contrario, un rebote bajo señala una mayor absorción de energía, típica de materiales más blandos o con mayor amortiguación interna.
La lectura se realiza directamente en la escala de 140 divisiones marcada en el tubo de cristal de 300 mm. Esta escala está calibrada para convertir la altura del rebote en un valor numérico estandarizado, facilitando la comparación entre diferentes muestras de polímeros, elastómeros y gomas. La precisión de la medición depende de la estabilidad de la muestra, la alineación del tubo y la consistencia de la altura de caída inicial del martillo.
Este método no destructivo permite evaluar rápidamente las propiedades mecánicas de materiales poliméricos sin necesidad de preparar muestras complejas, lo que lo convierte en una herramienta valiosa en el control de calidad y la investigación de materiales. La relación entre la altura de rebote y la energía absorbida sigue principios físicos fundamentales de la conservación de la energía, adaptados a las características específicas de los materiales elásticos.
Especificaciones técnicas del instrumento
El escleroscopio de Shore es un instrumento de medición diseñado específicamente para cuantificar la dureza elástica de materiales poliméricos, elastómeros y gomas. Su funcionamiento se basa en la observación directa de la rebote de un peso o martillo sobre la superficie del material, lo que permite evaluar la capacidad del polímero para recuperar su forma original tras una deformación temporal. La precisión del dispositivo depende intrínsecamente de la estabilidad mecánica y de la claridad de su escala graduada.
Composición física y estructura del tubo
El componente central del escleroscopio es un tubo de cristal de 300 mm de longitud. Esta estructura de vidrio actúa como guía para el movimiento del martillo de impacto, asegurando que la trayectoria sea vertical y minimizando las fricciones laterales que podrían alterar la lectura final. La elección del cristal como material para el tubo garantiza una visión clara del mecanismo interno y de la escala, permitiendo al operador observar el punto máximo de ascenso del indicador tras el impacto. La longitud de 300 mm proporciona un recorrido suficiente para que el martillo alcance una altura significativa, lo que se traduce en una mayor resolución en la lectura de la dureza.
Escala de medición y graduación
La medición se realiza mediante una escala graduada que cuenta con 140 divisiones. Estas divisiones están marcadas a lo largo del tubo de cristal y permiten leer el valor de la dureza con una precisión adecuada para la mayoría de las aplicaciones industriales en polímeros. La escala no es lineal en todos los casos, dependiendo del diseño específico del martillo y del peso utilizado, pero las 140 divisiones ofrecen un rango de lectura amplio que cubre desde los materiales más blandos hasta los más rígidos dentro del espectro de los elastómeros. La claridad de estas marcas es crucial para reducir el error de paralaje durante la lectura visual.
| Parámetro técnico | Valor / Descripción |
|---|---|
| Material del tubo guía | Cristal |
| Longitud del tubo | 300 mm |
| Número de divisiones en la escala | 140 divisiones |
| Propiedad medida | Dureza elástica |
| Materiales objetivo | Polímeros, elastómeros y gomas |
La combinación de un tubo de cristal de 300 mm con una escala de 140 divisiones define la resolución básica del instrumento. Este diseño permite que el operador pueda distinguir pequeñas variaciones en la altura de rebote, lo que es esencial para comparar lotes de producción o evaluar el envejecimiento de una muestra de goma. La simplicidad mecánica del escleroscopio, sin partes móviles complejas fuera del propio martillo, contribuye a su durabilidad y a la consistencia de las mediciones a lo largo del tiempo.
¿Cómo se realiza la medición de dureza Shore?
Preparación de la superficie de prueba
La precisión de la medición de dureza mediante el escleroscopio de Shore depende críticamente del estado de la superficie del material a ensayar. Para obtener resultados reproducibles, la zona de contacto debe presentarse plana, limpia y, en la medida de lo posible, pulida. La planitud asegura que el impacto del martillo o el contacto del penetrador sea uniforme, minimizando las variaciones angulares que podrían alterar la lectura en la escala del dispositivo. Una superficie sucia o irregular introduce variables externas que pueden amortiguar el impacto o alterar la penetración, llevando a una sobreestimación o subestimación de la dureza elástica.
Es fundamental que la superficie de prueba sea perpendicular al eje del instrumento. Si el escleroscopio se coloca con una inclinación significativa respecto a la normal de la superficie, la componente de la fuerza de impacto se descompone, reduciendo la eficacia de la medición. Esta alineación es particularmente importante en materiales poliméricos y elastómeros, cuya respuesta elástica puede ser anisotrópica o sensible a la dirección de aplicación de la fuerza. La limpieza elimina residuos de lubricantes, polvo o aceites de moldeado que podrían actuar como capas intermedias blandas, especialmente crítico en gomas y elastómeros de espesor reducido.
Interpretación de los resultados
La lectura del escleroscopio se realiza en una escala que refleja la dureza elástica del material. Los valores numéricos obtenidos proporcionan una indicación directa de la resistencia del polímero, elastómero o goma a la deformación bajo la acción del dispositivo. En general, los números altos en la escala corresponden a una mayor resistencia y dureza, lo que indica que el material ofrece mayor oposición a la penetración o presenta una mayor recuperación elástica tras el impacto. Por el contrario, los números bajos señalan una menor resistencia y una mayor blandura, característica de materiales más flexibles o con mayor capacidad de deformación plástica o viscoelástica.
La interpretación debe considerar la naturaleza específica del material. En elastómeros, una lectura baja no necesariamente implica una menor calidad, sino una mayor flexibilidad y capacidad de absorción de energía, propiedades deseables en aplicaciones de amortiguación. En polímeros estructurales, valores altos pueden indicar una mayor rigidez y estabilidad dimensional. La escala del escleroscopio, con sus divisiones, permite diferenciar matices sutiles entre lotes de producción o entre diferentes formulaciones de gomas, facilitando el control de calidad en la industria polimérica. La consistencia en las condiciones de medición, incluyendo la temperatura y la velocidad de aplicación, es esencial para comparar válidamente los valores numéricos obtenidos en diferentes ensayos.
Aplicaciones en ingeniería de materiales
El escleroscopio de Shore constituye una herramienta fundamental en la ingeniería de materiales, específicamente en la caracterización mecánica de materiales no metálicos. Su aplicación principal radica en la evaluación precisa de la dureza elástica de polímeros, elastómeros y gomas. En el contexto de la ingeniería, la dureza no debe confundirse simplemente con la resistencia a la abrasión o la compresión; más bien, el escleroscopio cuantifica la resistencia del material a la indentación producida por una fuerza específica aplicada durante un tiempo determinado. Esta medición es crítica para predecir el comportamiento de los materiales bajo carga dinámica y estática.
Cuantificación de la resistencia a la indentación
El método de empleo del escleroscopio se basa en la penetración de un puntero en la superficie del material. El dispositivo, que utiliza un tubo de cristal de 300 mm con una escala de 140 divisiones, permite observar el rebote del puntero tras impactar contra la muestra. La altura a la que llega el puntero en su regreso es proporcional a la energía elástica recuperada por el material. Esta relación directa entre la altura de rebote y la energía recuperada permite a los ingenieros cuantificar la resistencia a la indentación de manera estandarizada.
La precisión de esta medición depende de la calibración adecuada del instrumento y de la preparación de la superficie de la muestra. En polímeros y elastómeros, la estructura molecular influye significativamente en la respuesta elástica. Por ejemplo, las gomas con mayor contenido de relleno pueden presentar valores de dureza diferentes a las gomas puras, lo que se refleja en las divisiones de la escala del escleroscopio. La capacidad de distinguir estas diferencias sutiles es esencial para el control de calidad en la producción industrial.
Relevancia histórica y estandarización
La creación del escleroscopio por Albert Ferdinand Shore en 1907 sentó las bases para la estandarización de las pruebas de dureza en materiales blandos. La posterior patente en Estados Unidos, registrada como número 1770045 el 08 de 07 de 1930, consolidó el diseño y el método de medición, permitiendo su adopción generalizada en diversas industrias. Esta estandarización ha permitido comparar resultados obtenidos en diferentes laboratorios y fábricas, facilitando la selección de materiales para aplicaciones específicas en ingeniería.
En resumen, el escleroscopio de Shore sigue siendo un instrumento indispensable para los ingenieros de materiales. Su capacidad para medir la dureza elástica mediante la cuantificación de la resistencia a la indentación proporciona datos clave para el diseño y la selección de polímeros, elastómeros y gomas. La comprensión de su funcionamiento y la correcta interpretación de sus resultados son esenciales para garantizar el rendimiento y la durabilidad de los productos finales en aplicaciones técnicas diversas.
Relevancia histórica y técnica
La invención del escleroscopio por parte de Albert Ferdinand Shore en 1907 marcó un punto de inflexión en la caracterización física de los materiales blandos, estableciendo uno de los primeros métodos sistemáticos para cuantificar la dureza elástica en polímeros, elastómeros y gomas. Antes de esta innovación, la evaluación de la resistencia a la penetración de estos materiales dependía en gran medida de pruebas subjetivas o de métodos mecánicos menos precisos, lo que dificultaba la comparación directa entre diferentes lotes de producción o tipos de goma. La introducción de un dispositivo estandarizado permitió a los ingenieros y científicos transformar una propiedad física intrínsecamente compleja en un dato numérico reproducible, sentando las bases para el control de calidad industrial en la naciente industria del caucho.
Estandarización temprana y protección de la propiedad intelectual
La formalización técnica del instrumento se consolidó décadas después de su concepción inicial, reflejando la evolución del diseño y su aceptación en el mercado. Este acto legal no solo protegió la inversión de Shore, sino que también sirvió como un hito en la historia de la ingeniería de materiales, al fijar las especificaciones técnicas que definirían la escala de dureza que llevaría su nombre. La brecha temporal entre la creación inicial en 1907 y la patente de 1930 sugiere un período de refinamiento experimental, durante el cual se optimizó la precisión del mecanismo de impacto y la lectura de la escala.
Impacto en la ciencia de los polímeros
La capacidad de medir la dureza elástica con un dispositivo que utiliza un tubo de cristal de 300 mm con una escala de 140 divisiones ofreció una resolución sin precedentes para su época. Esta precisión fue crucial en la era pre-moderna de los polímeros, donde la diferenciación entre el caucho natural y las primeras gomas sintéticas dependía de matices sutiles en su comportamiento elástico. Al proporcionar un método cuantitativo, el escleroscopio facilitó la correlación entre la estructura molecular de los polímeros y sus propiedades macroscópicas, permitiendo a los investigadores ajustar las formulaciones de mezclas de goma para aplicaciones específicas, desde neumáticos hasta juntas industriales. La estandarización temprana garantizó que los datos generados en diferentes laboratorios fueran comparables, acelerando el desarrollo tecnológico en el sector de los materiales poliméricos.
Preguntas frecuentes
¿Qué es un escleroscopio?
Es un instrumento de medición portátil diseñado para determinar la dureza de los materiales mediante el impacto de un puntero. Mide la relación entre la energía de caída y la energía de rebote para calcular la dureza Shore.
¿Cómo funciona el escleroscopio?
Funciona dejando caer un puntero de diamante o acero desde una altura fija sobre la superficie del material. Se mide la altura a la que rebota el puntero; cuanto mayor sea el rebote, mayor será la dureza del material, expresada en unidades Shore.
¿Qué es la dureza Shore?
La dureza Shore es una escala de medición de la dureza de los materiales basada en el método dinámico del escleroscopio. Se expresa como un porcentaje de la energía recuperada durante el rebote del puntero.
¿En qué se diferencia del ensayo de dureza Brinell?
Mientras que el ensayo Brinell es un método estático que mide la huella dejada por un penetrador bajo carga constante, el escleroscopio es un método dinámico que mide la energía de rebote, siendo más rápido y menos destructivo para la superficie.
¿Qué materiales se pueden medir con un escleroscopio?
Se puede utilizar en una amplia variedad de materiales, incluyendo metales como el acero, el hierro fundido y el aluminio, así como en aleaciones no ferrosas y algunos materiales compuestos, siempre que la superficie sea lo suficientemente plana y limpia.
¿Cuál es la importancia histórica del escleroscopio?
El escleroscopio fue fundamental en el desarrollo de la metalurgia y la ingeniería mecánica, permitiendo el control de calidad en tiempo real en líneas de producción y facilitando el análisis de piezas grandes que eran difíciles de evaluar con métodos anteriores.
Resumen
El escleroscopio es una herramienta esencial en la ingeniería de materiales para la medición dinámica de la dureza Shore. Su principio de funcionamiento, basado en el rebote de un puntero, ofrece una medición rápida y no destructiva, lo que lo hace ideal para el control de calidad industrial y el análisis de estructuras metálicas de gran tamaño.
Este artículo ha explorado la definición, el funcionamiento técnico, las especificaciones del instrumento y las aplicaciones prácticas del escleroscopio. Su relevancia histórica radica en la eficiencia que introdujo en los ensayos de materiales, consolidándose como un método estándar en la caracterización mecánica de metales y aleaciones.
