Pulsador eléctrico: definición, tipos y funcionamiento

Definición y concepto

Un pulsador eléctrico se define técnicamente como un interruptor momentáneo o sin enclavamiento. Esta característica fundamental lo distingue de otros conmutadores, ya que provoca un cambio temporal en el estado del circuito eléctrico únicamente mientras el pulsador está siendo accionado físicamente. La naturaleza efímera de esta acción significa que el estado alterado del circuito no se mantiene de forma autónoma una vez que cesa la fuerza aplicada por el usuario o el mecanismo actuador.

Mecanismo de retorno y restauración del circuito

La funcionalidad del pulsador depende intrínsecamente de un mecanismo automático encargado de devolver el dispositivo a su posición predeterminada. Este mecanismo, que comúnmente opera mediante un resorte, actúa inmediatamente después de que se libera la fuerza de accionamiento. Al regresar a su posición original, el pulsador restaura la condición inicial del circuito eléctrico, asegurando que el cambio de estado sea estrictamente transitorio y dependiente de la interacción continua con el interruptor.

Este proceso de retorno automático es esencial para aplicaciones donde el estado del circuito debe reflejar una acción activa en tiempo real. Sin este mecanismo de resorte, el interruptor requeriría una acción manual adicional para volver a su estado original, lo que lo convertiría en un interruptor con enclavamiento. La precisión con la que el resorte devuelve el contacto a su posición inicial garantiza la fiabilidad de la señal eléctrica enviada al circuito durante el periodo de accionamiento.

Clasificación según el estado predeterminado

Los pulsadores se clasifican principalmente en dos tipos según su configuración eléctrica en reposo: normalmente abierto (NO) y normalmente cerrado (NC). Esta clasificación determina cómo responde el circuito al accionamiento del interruptor. En un pulsador normalmente abierto, el circuito permanece interrumpido hasta que se aplica la fuerza de accionamiento, lo que cierra el contacto y permite el paso de la corriente. Una vez liberado, el mecanismo de retorno abre nuevamente el circuito.

Por otro lado, en un pulsador normalmente cerrado, el circuito está completo en estado de reposo. El accionamiento del pulsador interrumpe la continuidad eléctrica, abriendo el circuito temporalmente. Al liberar el pulsador, el resorte devuelve el contacto a su posición cerrada, restaurando el flujo de corriente. Esta dualidad permite adaptar el pulsador a diversas lógicas de control eléctrico según las necesidades específicas de la aplicación.

Además de estas dos configuraciones básicas, existe la posibilidad de diseñar pulsadores que puedan funcionar en ambos modos. En estos casos, el modo de funcionamiento puede determinarse mediante el cableado específico aplicado a los terminales del interruptor. Esta flexibilidad en el cableado permite una mayor versatilidad en la integración del pulsador dentro de circuitos eléctricos más complejos, adaptándose a diferentes esquemas de control sin necesidad de cambiar el componente físico.

¿Qué diferencia a un pulsador de un interruptor convencional?

Características del funcionamiento momentáneo

La diferencia fundamental entre un pulsador y un interruptor convencional radica en la duración y la naturaleza del cambio de estado del circuito eléctrico. A diferencia de otros dispositivos de conmutación que mantienen su estado tras ser activados, el pulsador requiere una acción física continua para sostener la modificación del flujo eléctrico o la señal de control.

Mecanismo de retorno automático

La característica distintiva del pulsador es su capacidad para restaurar automáticamente la condición inicial del circuito. Un mecanismo automático, típicamente un resorte, devuelve el pulsador a su posición predeterminada inmediatamente después de que cesa la fuerza aplicada sobre él. Este retorno instantáneo asegura que el circuito vuelva a su estado original sin necesidad de una segunda intervención manual para "apagar" o "desactivar" el dispositivo, lo cual es común en los interruptores con enclavamiento.

Comparación con interruptores con enclavamiento

Los interruptores convencionales, a menudo denominados con enclavamiento, mantienen el estado del circuito (abierto o cerrado) hasta que se accionan nuevamente. En contraste, el funcionamiento del pulsador es estrictamente dependiente de la acción física continua del usuario o del mecanismo actuador. Si se suelta el pulsador, el mecanismo de retorno actúa de inmediato, restaurando la condición inicial del circuito. Esta diferencia es crucial en aplicaciones donde se requiere un control temporal preciso, como en el arranque de motores o en sistemas de señalización intermitente, donde el estado alterado no debe persistir indefinidamente sin una señal constante.

Implicaciones en el diseño del circuito

La naturaleza momentánea del pulsador influye directamente en cómo se integra en los circuitos eléctricos. Dado que el cambio de estado es temporal, los diseñadores deben considerar cómo este comportamiento afecta a los componentes conectados. Por ejemplo, en un circuito simple, un pulsador normalmente abierto cerrará el circuito solo mientras se presiona, permitiendo el paso de corriente durante ese breve intervalo. Al soltarlo, el resorte lo devuelve a la posición abierta, interrumpiendo el flujo. Este comportamiento contrasta con la estabilidad de los interruptores con enclavamiento, que proporcionan un estado fijo hasta una nueva acción de conmutación, ofreciendo así una flexibilidad diferente en el control eléctrico.

Tipos de pulsadores: normalmente abierto y normalmente cerrado

Los pulsadores eléctricos se clasifican principalmente en dos categorías fundamentales según su estado predeterminado cuando no hay acción física sobre el botón: normalmente abierto (NO) y normalmente cerrado (NC). Esta distinción es crucial para el diseño de circuitos de control, ya que determina cómo fluye la corriente eléctrica en reposo y bajo activación. Ambos tipos funcionan como interruptores momentáneos, lo que significa que el cambio de estado solo se mantiene mientras se ejerce presión sobre el mecanismo, contando con un sistema de retorno automático para restaurar la condición inicial.

Pulsador normalmente abierto (NO)

Un pulsador de tipo normalmente abierto mantiene sus contactos eléctricos separados en su estado de reposo. Esto implica que, en ausencia de presión sobre el botón, el circuito eléctrico permanece interrumpido y la corriente no fluye a través de él. Cuando el usuario acciona físicamente el pulsador, los contactos internos se juntan, cerrando el circuito y permitiendo el paso de la electricidad. Este comportamiento es ideal para funciones de "encendido" temporal o para iniciar procesos que requieren una señal continua mientras se mantiene la presión. Una vez que se suelta el botón, el mecanismo de retorno, generalmente basado en un resorte, separa nuevamente los contactos, abriendo el circuito y deteniendo el flujo de corriente.

Pulsador normalmente cerrado (NC)

Esto significa que la corriente eléctrica fluye libremente a través del circuito mientras el botón permanece en su posición predeterminada. Al presionar el pulsador, los contactos se separan, abriendo el circuito e interrumpiendo el flujo de electricidad. Este tipo de pulsador es esencial para funciones de "apagado" o de parada de emergencia, donde se requiere que el circuito esté activo por defecto y se interrumpa solo durante la acción del usuario. Al liberar la presión, el mecanismo automático devuelve los contactos a su posición cerrada, restaurando inmediatamente el flujo de corriente.

Comparativa de características

En algunos diseños avanzados, un mismo pulsador puede estar equipado con contactos tanto NO como NC, permitiendo que el cableado determine el modo de funcionamiento predominante. Esta versatilidad permite integrar múltiples funciones de control en un solo dispositivo, optimizando el espacio y la complejidad de los paneles de control eléctrico. La elección entre NO y NC depende directamente de la lógica del circuito y de la función específica que se desea lograr con la activación momentánea del interruptor.

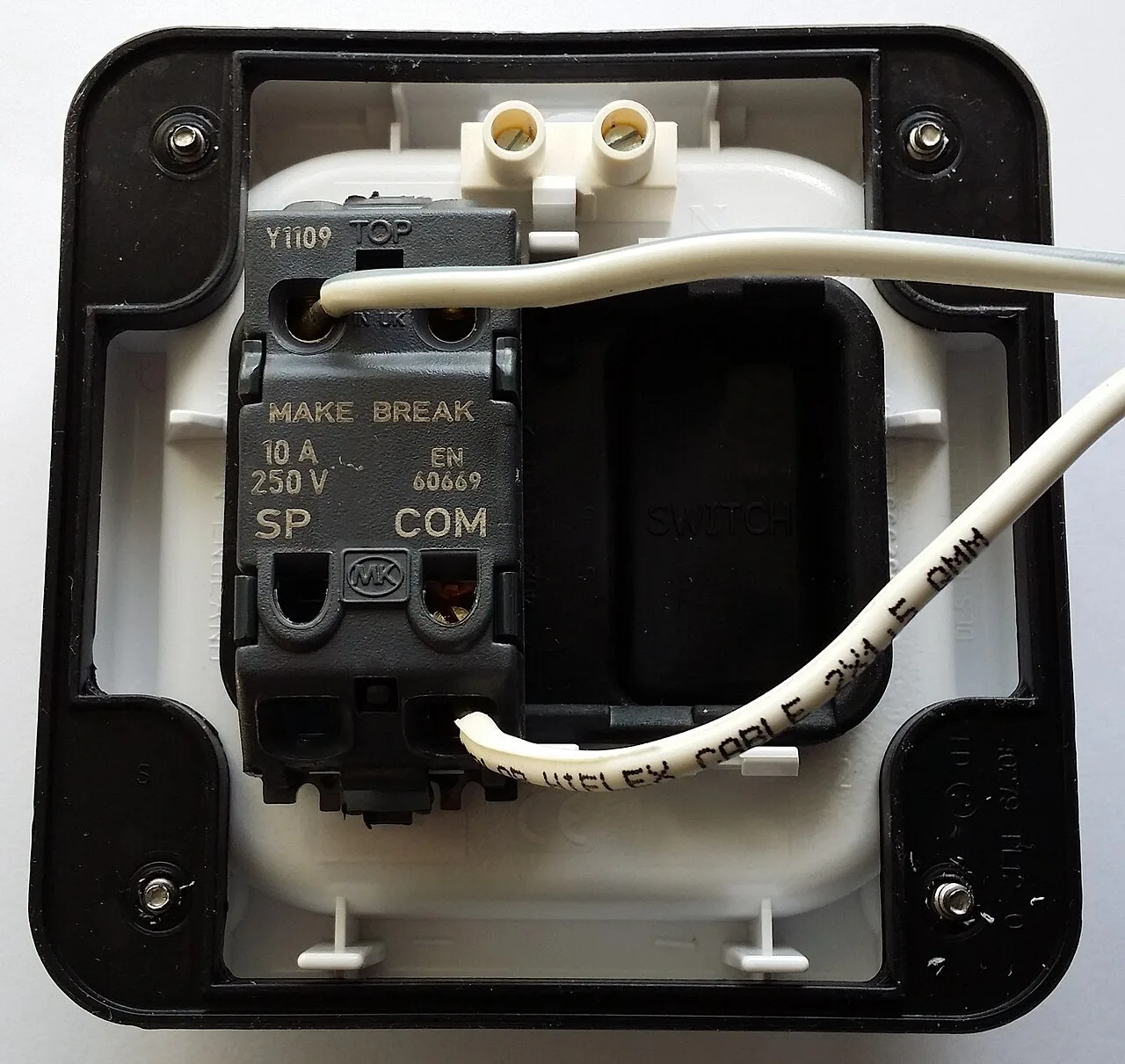

¿Cómo influye el cableado en el funcionamiento del pulsador?

El funcionamiento específico de un pulsador eléctrico no depende únicamente de su mecanismo interno, sino que está íntimamente ligado a la configuración del circuito al que se conecta. Muchos dispositivos de este tipo están diseñados con la flexibilidad de operar en ambos modos principales —normalmente abierto (NO) y normalmente cerrado (NC)— dependiendo exclusivamente de cómo se realice el cableado. Esta característica permite a los ingenieros y técnicos adaptar un mismo componente físico a diferentes necesidades lógicas sin necesidad de cambiar el interruptor, siempre que la disposición de los contactos internos lo permita.

Determinación del modo por conexión

La decisión de si el pulsador actúa como un cierre o una apertura de circuito se toma en el momento de la conexión de los conductores. En una configuración donde se desea un comportamiento de tipo normalmente abierto, los cables del circuito se conectan a los contactos que permanecen separados en reposo. Al accionar el mecanismo, el contacto se cierra temporalmente, permitiendo el paso de la corriente solo durante el tiempo que se mantiene presionado el botón. El mecanismo de retorno por resorte separa nuevamente los contactos, interrumpiendo el flujo eléctrico y restaurando la condición inicial.

Por el contrario, si el objetivo es un funcionamiento normalmente cerrado, el cableado se dirige a los contactos que están unidos por defecto. En este escenario, el circuito está completo y la corriente fluye continuamente hasta que se acciona el pulsador. La presión sobre el botón separa los contactos, rompiendo el circuito temporalmente. Al liberar la presión, el resorte devuelve los contactos a su posición de unión, restableciendo la continuidad del circuito. Así, el mismo dispositivo físico puede invertir su lógica de operación simplemente intercambiando los puntos de conexión en el tablero o placa de distribución.

Implicaciones en el diseño del circuito

Esta dependencia del cableado implica que el diseño del sistema eléctrico debe considerar cuidadosamente la disposición de los terminales del pulsador. Es fundamental verificar la disposición interna de los contactos para asegurar que la conexión elegida produzca el efecto deseado en la carga controlada, ya sea un motor, una lámpara o una señal de control. La versatilidad ofrecida por esta configuración reduce la variedad de componentes necesarios en inventario, pero exige precisión en la instalación para evitar errores lógicos en el control automático o manual del equipo.

Aplicaciones prácticas y ejemplos de uso

Dispositivos de señalización y control doméstico

Los timbres eléctricos representan una aplicación clásica del pulsador de tipo normalmente abierto (NO). En este esquema, el circuito permanece interrumpido mientras el botón no se presiona; al accionarlo físicamente, los contactos se cierran momentáneamente, permitiendo el paso de la corriente hacia la campana o zumbador. Al soltar el mecanismo, el resorte interno devuelve el contacto a su estado abierto, cortando la señal inmediatamente. Este comportamiento es esencial para evitar que el sonido del timbre se mantenga encendido de forma continua tras una breve presión.

Electrónica de consumo y computación

En los equipos de cómputo y dispositivos electrónicos portátiles, los pulsadores cumplen funciones de entrada de datos y control de estado. Los botones de encendido de los ordenadores suelen utilizar la lógica normalmente abierta: la señal de "Power Good" o el interruptor de encendido se activa solo durante el tiempo que el usuario mantiene presionado el botón, enviando una señal de pulso a la placa base o al regulador de voltaje. De manera similar, las teclas de los teclados mecánicos o membrana y los botones de las calculadoras funcionan como interruptores momentáneos. Al presionar una tecla, se cierra un circuito específico correspondiente a un carácter o función; al liberarla, el mecanismo de retorno asegura que el contacto se abra, evitando repeticiones no deseadas de la señal.

Iluminación y automoción

Las luces interiores de los refrigeradores y las puertas de los automóviles utilizan frecuentemente pulsadores o microinterruptores de tipo normalmente cerrado (NC). En estos casos, el circuito de la lámpara permanece cerrado (encendido) mientras la puerta está abierta, presionando el botón hacia adentro o hacia afuera según el diseño. Cuando la puerta se cierra, el mecanismo se libera o se presiona de forma que el contacto se abre, cortando la corriente y apagando la luz. Este uso inverso de la lógica NO/NC optimiza el consumo energético, asegurando que la luz solo se active cuando es necesario, demostrando la versatilidad del mecanismo de retorno por resorte en distintos entornos eléctricos.

Principios de funcionamiento mecánico y eléctrico

Mecanismo de retorno automático

El funcionamiento del pulsador eléctrico se fundamenta en su naturaleza como un interruptor sin enclavamiento, lo que implica que su estado alterno no se mantiene por inercia mecánica o magnética una vez cesada la fuerza externa. El componente crítico que garantiza esta característica es un mecanismo automático, típicamente constituido por un resorte, cuya función exclusiva es devolver el elemento accionador a su posición predeterminada inmediatamente después de ser presionado. Este retorno es esencial para restaurar la condición inicial del circuito eléctrico, asegurando que el cambio de estado sea estrictamente temporal y dependiente de la acción física continua del usuario o del mecanismo activador.

Interacción entre presión física y flujo eléctrico

La relación entre la presión aplicada sobre el botón y el estado del circuito es directa y binaria. Cuando se ejerce una fuerza sobre el pulsador, se desplazan los contactos internos, lo que permite o interrumpe el flujo de corriente eléctrica dependiendo de la configuración del dispositivo. Este cambio en el estado del circuito ocurre únicamente mientras el pulsador está físicamente accionado. Al liberar la presión, el mecanismo de retorno actúa sin demora, separando o cerrando los contactos según corresponda, lo que detiene o reinicia el paso de la electricidad. Esta dinámica asegura que el dispositivo funcione como un interruptor momentáneo, donde la continuidad del circuito está vinculada exclusivamente a la duración de la acción física.

Configuraciones de contactos: Normalmente Abierto y Cerrado

La clasificación de los pulsadores se basa en el estado predeterminado de sus contactos antes de cualquier acción externa. Existen dos tipos principales: los pulsadores normalmente abiertos (NO) y los normalmente cerrados (NC). En un pulsador NO, los contactos están separados en reposo, por lo que el circuito permanece abierto y la corriente fluye solo durante la presión. En contraste, un pulsador NC mantiene los contactos unidos en su estado natural, cerrando el circuito y permitiendo el flujo eléctrico hasta que se acciona el botón, momento en el cual se abre el circuito. El modo de funcionamiento puede estar determinado por el cableado o por el diseño específico del pulsador, permitiendo flexibilidad en aplicaciones donde se requiera que el dispositivo opere en ambos modos según las necesidades del sistema eléctrico.

Ejercicios resueltos

Ejercicio 1: Análisis de un circuito de timbre eléctrico

Se solicita determinar el tipo de pulsador utilizado en un sistema de timbre residencial estándar. El requisito funcional es que el sonido se produzca únicamente mientras se mantiene presionada la tecla; al soltarla, el sonido debe cesar inmediatamente. Según la definición técnica, un pulsador es un interruptor momentáneo sin enclavamiento que provoca un cambio temporal en el estado del circuito eléctrico solo mientras está accionado físicamente. Un mecanismo automático, específicamente un resorte, devuelve el pulsador a su posición predeterminada inmediatamente después, restaurando la condición inicial del circuito. Para que el flujo eléctrico circule por la bobina del timbre solo durante la presión, el contacto debe estar abierto en reposo y cerrarse al accionar. Por lo tanto, el componente necesario es un pulsador normalmente abierto (NO). Si se utilizara un pulsador normalmente cerrado (NC), el timbre sonaría continuamente hasta que se presionara el botón, lo cual contradice el comportamiento esperado.

Ejercicio 2: Selección de pulsador para un botón de "Parada de emergencia"

En un sistema de control de motor industrial, se requiere un botón de parada que corte la corriente principal para detener el motor. El diseño de seguridad dicta que, en estado de reposo (sin intervención humana), el motor debe estar funcionando, por lo que el circuito debe estar cerrado. Al presionar el botón de emergencia, el contacto debe abrirse para interrumpir el flujo eléctrico y detener la carga. Dado que el mecanismo de retorno por resorte devuelve el interruptor a su posición predeterminada automáticamente, se necesita un estado inicial cerrado. Esto corresponde a la clasificación de pulsador normalmente cerrado (NC). El cableado determina el modo de funcionamiento en pulsadores diseñados para ambos modos, pero la lógica de "cerrado en reposo, abierto al accionar" confirma la selección del tipo NC para esta aplicación específica de corte de flujo.

Ejercicio 3: Análisis de flujo en circuito mixto

Se presenta un circuito con dos pulsadores en serie: uno NO y uno NC. Se pide analizar el estado del flujo eléctrico cuando ambos están en reposo. El pulsador NO presenta un contacto abierto en reposo, interrumpiendo el flujo. El pulsador NC presenta un contacto cerrado en reposo, permitiendo el flujo. Al estar en serie, la interrupción en el pulsador NO detiene la corriente total. Por lo tanto, el circuito está abierto. Si se presiona solo el pulsador NO, este cierra el contacto, pero el NC sigue abierto si se presiona simultáneamente. La definición de interruptor momentáneo asegura que cualquier cambio en el estado del circuito es temporal y depende de la acción física continua sobre los contactos, sin enclavamiento mecánico adicional.
