La estática es la rama de la mecánica clásica que estudia los cuerpos en equilibrio, es decir, aquellos sistemas de fuerzas y momentos que se anulan mutuamente, manteniendo la aceleración neta en cero. A diferencia de la dinámica, que analiza el movimiento, la estática se centra en las condiciones necesarias para que un objeto permanezca en reposo o se mueva a velocidad constante sin deformarse (en el caso de los cuerpos rígidos).
Esta disciplina constituye la base del diseño estructural en ingeniería civil, mecánica y arquitectura. Comprender cómo las fuerzas se distribuyen a través de vigas, columnas y cables permite predecir el comportamiento de puentes, edificios y máquinas bajo carga, asegurando que no colapsen ni sufran deformaciones excesivas antes de ser construidos.
Definición y concepto
La estática es la rama de la mecánica clásica que analiza las condiciones bajo las cuales los cuerpos permanecen en equilibrio. Este estado puede manifestarse como reposo absoluto o como movimiento rectilíneo y uniforme, siempre que la velocidad sea constante. El núcleo del estudio estático no reside en la trayectoria que sigue un objeto, sino en las fuerzas que actúan sobre él y cómo estas se compensan mutuamente para anular cualquier cambio en su estado de movimiento.
Para comprender la estática, es esencial diferenciarla de sus hermanas dentro de la mecánica. La cinemática describe el movimiento sin importar su causa, utilizando magnitudes como velocidad y aceleración. La dinámica, por otro lado, vincula el movimiento con sus causas, centrándose en cómo las fuerzas generan aceleración. La estática es un caso particular de la dinámica donde la aceleración neta es cero. Esto significa que, aunque las fuerzas actúan, su efecto combinado no produce ningún cambio en la velocidad del cuerpo.
Dato curioso: El concepto de equilibrio estático fue formalizado por Arquímedes, quien demostró que una palanca en equilibrio depende de la relación entre las fuerzas aplicadas y sus distancias al punto de apoyo, sentando las bases de la mecánica hace más de dos mil años.
Condiciones de equilibrio
Un cuerpo se encuentra en equilibrio cuando la suma vectorial de todas las fuerzas externas que actúan sobre él es igual a cero. Esta condición garantiza que no haya traslación neta. Matemáticamente, esto se expresa como:
∑F=0Sin embargo, para cuerpos extensos, donde la distribución de la fuerza importa, basta con que las fuerzas se anulen linealmente. También es necesario que la suma de los momentos de fuerza (o pares) respecto a cualquier punto sea cero para evitar la rotación. Esta segunda condición asegura que el cuerpo no gire sobre sí mismo:
∑τ=0Estas dos ecuaciones son las herramientas fundamentales para resolver problemas de estructuras, desde puentes hasta esqueletos humanos. Si alguna de estas condiciones falla, el cuerpo deja de estar en equilibrio y entra en el dominio de la dinámica.
Sistemas de partículas y cuerpos rígidos
La estática simplifica la realidad modelando los objetos de dos maneras principales: como sistemas de partículas o como cuerpos rígidos. Un sistema de partículas trata cada componente como un punto masivo sin dimensiones espaciales significativas. Esto es útil cuando las distancias entre los objetos son mucho mayores que sus tamaños propios, como en la mecánica celeste simplificada.
En cambio, un cuerpo rígido es un modelo idealizado donde la distancia entre cualquier par de puntos del cuerpo permanece constante, independientemente de las fuerzas aplicadas. Aunque todos los cuerpos reales se deforman bajo carga, la deformación es despreciable en muchos casos estáticos. Este modelo permite analizar cómo las fuerzas distribuidas generan giros y tensiones internas. La elección del modelo depende de la precisión requerida y de la naturaleza del problema. Ignorar la rigidez cuando esta importa lleva a errores significativos en ingeniería.
Historia y desarrollo de la estática
La estática es la rama más antigua de la mecánica. Mientras que la dinámica dependía de la medición precisa del tiempo y la velocidad, el equilibrio de los cuerpos podía observarse directamente en la construcción y el comercio. Esta accesibilidad permitió que se formalizara matemáticamente mucho antes que sus hermanas. El origen sistemático se sitúa en el siglo III a. C., con Arquímedes de Siracusa. Su obra De los equilibrios estableció los primeros axiomas rigurosos. Demostró que dos pesos iguales colgados a distancias iguales de un punto de apoyo se equilibran. De aquí derivó la ley de la palanca, que relaciona fuerza y distancia mediante una proporción simple.
Arquímedes también introdujo el concepto de centro de gravedad. Identificó el punto único donde actúa la fuerza resultante de la gravedad sobre un cuerpo rígido. Esto permitió predecir la estabilidad de figuras geométricas complejas. Sin embargo, durante la Edad Media, el conocimiento permaneció fragmentado. Los eruditos árabes y europeos conservaron los textos, pero la innovación fue lenta hasta el Renacimiento.
Dato curioso: El famoso comentario de Arquímedes "Dadme un punto de apoyo y moveré el mundo" no era solo una metáfora retórica. Era una deducción matemática directa de la ley de la palanca, asumiendo una palanca rígida y sin peso propio.
En el siglo XVII, Galileo Galilei transformó la estática al analizar las fuerzas en planos inclinados. Antes de Galileo, se creía que la fuerza necesaria para sostener un peso dependía solo de la altura. Galileo demostró que depende de la longitud del plano. Este hallazgo fue crucial porque introdujo la descomposición de fuerzas. Mostró que una sola fuerza (el peso) podía dividirse en dos componentes: una que empuja contra el plano y otra que tira hacia abajo. Este método vectorial, aunque aún no se llamaba así, sentó las bases del análisis de estructuras.
La síntesis newtoniana y el aporte de Euler
Isaac Newton unificó la estática y la dinámica con sus tres leyes del movimiento, publicadas en los Principia en 1687. La primera ley de Newton define el equilibrio estático: un cuerpo permanece en reposo si la suma de las fuerzas externas es nula. Esto se expresa matemáticamente como:
∑F=0Esta ecuación simple cambió todo. Permitió tratar el equilibrio no como una propiedad geométrica aislada, sino como un caso particular del movimiento donde la aceleración es cero. Newton también introdujo la fuerza normal y la fricción como fuerzas de contacto. Sin embargo, sus métodos eran geométricos y a veces difíciles de aplicar a sistemas complejos. Fue Leonhard Euler, en el siglo XVIII, quien simplificó el análisis. Euler introdujo la notación funcional y la descomposición sistemática de fuerzas en ejes coordenados. Definió claramente el momento de una fuerza (o par de fuerzas) como el producto de la fuerza por la distancia perpendicular al eje de giro.
La segunda condición de equilibrio, esencial para cuerpos extensos, establece que la suma de los momentos también debe ser cero:
∑τ=0Esta formalización permitió resolver problemas de ingeniería civil y mecánica con mayor precisión. Puentes, grúas y vigas dejaron de depender solo de la intuición del constructor. La estática se convirtió en una herramienta predictiva. El desarrollo posterior, con Lagrange y sus multiplicadores, refinó estos conceptos, pero la base arquimédica y newtoniana siguió siendo el núcleo. La evolución muestra un paso de la observación geométrica al análisis algebraico generalizado. Este camino sentó las bases para la ingeniería moderna.
¿Cuáles son las leyes fundamentales del equilibrio?
El equilibrio de un cuerpo rígido no depende únicamente de que las fuerzas se anulen entre sí. Requiere que el cuerpo permanezca en reposo o se mueva con velocidad constante en un marco de referencia inercial, sin rotación ni traslación neta. Para que esto ocurra, deben cumplirse simultáneamente condiciones específicas sobre las fuerzas y los momentos que actúan sobre el objeto.
Primera condición: Equilibrio de fuerzas
La primera condición de equilibrio establece que la suma vectorial de todas las fuerzas externas que actúan sobre el cuerpo rígido debe ser igual a cero. Esto es una aplicación directa de la primera ley de Newton. Si la fuerza neta es cero, la aceleración del centro de masas del cuerpo es nula. En dos dimensiones, esta condición se descompone en dos ecuaciones escalares independientes, una para cada eje coordenado:
∑Fx=0y∑Fy=0En tres dimensiones, se añade una tercera ecuación para el eje z. Esto significa que, aunque las fuerzas puedan ser grandes, si se contrarrestan perfectamente en todas las direcciones, el cuerpo no experimentará una traslación lineal neta. Sin embargo, esto no garantiza que el cuerpo no gire.
Segunda condición: Equilibrio de momentos
La segunda condición de equilibrio aborda la rotación. Establece que la suma vectorial de todos los momentos de fuerza (o torques) calculados respecto a cualquier punto fijo en el cuerpo o en el espacio debe ser cero. El momento de una fuerza mide su capacidad para producir rotación y depende de la magnitud de la fuerza, la distancia al punto de pivote y el ángulo entre ambos.
∑τ=0Si esta suma no es cero, el cuerpo experimentará una aceleración angular, comenzando a girar incluso si las fuerzas lineales están equilibradas. En problemas bidimensionales, esto se simplifica a una sola ecuación para el eje perpendicular al plano (eje z), donde se asignan signos positivos a los giros en sentido antihorario y negativos a los giros en sentido horario, o viceversa, siempre que se mantenga la coherencia.
Dato curioso: La elección del punto de referencia para calcular los momentos es libre. Elegir un punto donde pasen varias fuerzas desconocidas puede simplificar enormemente los cálculos, ya que el momento de esas fuerzas respecto a ese punto será cero.
Principio de traslación de fuerzas
Para analizar el equilibrio, es útil entender el principio de traslación de fuerzas, también conocido como teorema de Varignon o principio de la transmisibilidad. Este principio indica que una fuerza actuando sobre un cuerpo rígido puede considerarse aplicada en cualquier otro punto a lo largo de su línea de acción sin alterar el efecto externo de equilibrio.
Esto significa que si tienes una fuerza aplicada en un punto A, puedes "deslizarla" a lo largo de la línea recta definida por su vector hasta un punto B, siempre que se mantenga la misma magnitud, dirección y sentido. Sin embargo, si se mueve fuera de esa línea de acción, se debe añadir un momento adicional para mantener la equivalencia dinámica. Este concepto es fundamental para simplificar diagramas de cuerpo libre y resolver sistemas complejos de fuerzas concurrentes o paralelas.
Cumplir ambas condiciones es necesario y suficiente para el equilibrio estático completo. Ignorar una de ellas lleva a errores comunes, como asumir que un palo apoyado en un extremo no girará solo porque las fuerzas verticales se anulan, olvidando el momento generado por el peso del propio palo. La precisión en la aplicación de estas leyes es lo que distingue un análisis estático correcto de una aproximación intuitiva pero defectuosa.
¿Cómo se analizan las fuerzas y los momentos?
El análisis de fuerzas y momentos en estática comienza con el método del diagrama de cuerpo libre (DCL). Esta herramienta gráfica aísla un cuerpo o sistema de su entorno para visualizar todas las fuerzas externas que actúan sobre él. Sin un DCL preciso, las ecuaciones de equilibrio pierden significado.
Identificar correctamente las fuerzas es el primer paso. El peso actúa hacia el centro de la Tierra y su magnitud depende de la masa y la gravedad. La tensión se transmite a través de cuerdas o barras y tira del cuerpo. La reacción normal es perpendicular a la superficie de contacto, mientras que la fricción estática actúa paralelamente a ella, oponiéndose al deslizamiento inminente.
Además de las fuerzas, el momento de una fuerza (o torque) mide la tendencia de rotación. Se calcula multiplicando la magnitud de la fuerza por la distancia perpendicular al eje de giro. En notación vectorial, el momento se define como el producto cruzado del vector posición y el vector fuerza:
M=r×FEste cálculo vectorial es útil en tres dimensiones. En problemas bidimensionales, a menudo basta con multiplicar la fuerza por su brazo de palanca y asignar un signo según el sentido de giro.
Los tipos de apoyos determinan cuántas reacciones desconocidas aparecen en el DCL. Cada restricción elimina un grado de libertad del cuerpo. A continuación, se comparan los apoyos más comunes:
| Tipo de apoyo | Reacciones | Grados de libertad restringidos |
|---|---|---|
| Rodillo | Una fuerza normal | Traslación en una dirección |
| Articulado (bisagra) | Dos componentes de fuerza | Traslación en dos direcciones |
| Empotrado | Dos fuerzas y un momento | Traslación en dos direcciones y rotación |
Un error frecuente es olvidar las reacciones en el empotrado. Al restringir la rotación, genera un momento reactivo adicional. Esto complica el sistema de ecuaciones pero aumenta la estabilidad.
Dato curioso: El concepto de momento de fuerza fue formalizado por Arquímedes al estudiar la palanca. Su famosa frase "dádme un punto de apoyo y moveré el mundo" resume la esencia del torque.
La precisión en el DCL determina el éxito del cálculo. Verificar cada fuerza y su dirección evita errores en las ecuaciones de equilibrio. La práctica constante mejora la intuición física.
¿Qué diferencia la estática de la dinámica estructural?
La distinción fundamental entre estática y dinámica estructural radica en el tratamiento del tiempo y la inercia. La estática analiza sistemas donde las fuerzas externas y las reacciones internas se encuentran en equilibrio, lo que implica que la aceleración de los puntos de la estructura es despreciable. En cambio, la dinámica estructural estudia cómo responden las estructuras cuando las cargas varían con el tiempo de manera significativa, haciendo que la inercia de la masa y la aceleración sean factores dominantes.
En un análisis estático, se asume que el tiempo transcurre lentamente o que las cargas son constantes. Esto permite simplificar las ecuaciones de movimiento. La relación básica de la segunda ley de Newton, fuerza igual a masa por aceleración, se reduce a una suma de fuerzas nulas. Matemáticamente, esto se expresa como:
∑F=ma≈0Esta aproximación es válida cuando la frecuencia de la carga aplicada es mucho menor que la frecuencia natural de la estructura. Si esta condición no se cumple, la inercia entra en juego y el error al ignorarla puede ser crítico.
Dato curioso: El colapso del puente de Tacoma Nariz en 1940 es el ejemplo clásico de lo que ocurre cuando se ignora la dinámica. El puente fue diseñado principalmente bajo criterios estáticos y de viento constante, pero falló debido a la resonancia aerodinámica, un fenómeno puramente dinámico donde la frecuencia del viento coincidió con la frecuencia natural de la estructura.
Cargas muertas y vivas: la frontera práctica
En la ingeniería civil, se utiliza la distinción entre carga muerta y carga viva para decidir si un análisis estático es suficiente. La carga muerta, como el peso propio del hormigón o del acero, es esencialmente constante en el tiempo. Su aplicación es lenta y predecible, por lo que se trata casi siempre como una carga estática.
La carga viva, en cambio, incluye elementos móviles como vehículos en un puente, personas en un edificio o el viento. Aquí surge la pregunta clave: ¿cuándo una carga viva puede tratarse como estática? La respuesta depende de la velocidad de aplicación de la carga respecto a la rigidez de la estructura.
Si un automóvil cruza un puente lentamente, la estructura tiene tiempo de deformarse y volver al equilibrio en cada instante. Este estado se conoce como cuasi-estático. La deformación máxima será muy similar a la obtenida si se colocara el coche en el mismo punto durante horas. Sin embargo, si un camión pesado cruza a gran velocidad, la inercia de la viga del puente no tiene tiempo de responder completamente. La viga "tiembla" y la fuerza de inercia (masa por aceleración) se suma a la fuerza del peso del camión.
Para decidir si se puede ignorar la dinámica, los ingenieros comparan el periodo de la carga con el periodo natural de la estructura. Si la carga cambia mucho más lento que el periodo natural, el análisis estático es una aproximación segura. Si los tiempos son comparables, la inercia domina y el análisis estático subestima las fuerzas internas.
La inercia como fuerza adicional
En dinámica, la inercia no es solo una propiedad de la masa, sino que actúa como una fuerza opuesta al movimiento. Cuando una estructura se acelera, cada partícula de su masa ejerce una fuerza de inercia. Esta fuerza se añade a las cargas externas y a las fuerzas elásticas del material.
La ecuación general del movimiento para un sistema de un grado de libertad incluye tres componentes principales:
mu¨(t)+cu˙(t)+ku(t)=F(t)Donde mu¨(t) representa la fuerza de inercia, cu˙(t) es la fuerza de amortiguamiento (fricción interna y externa) y ku(t) es la fuerza elástica (rigidez). La estática ignora los dos primeros términos, asumiendo que la fuerza externa F(t) equilibra directamente la fuerza elástica. Ignorar la inercia (mu¨) es válido solo cuando la aceleración u¨ es pequeña. Si la aceleración es alta, como en un sismo o en el paso rápido de un tren, omitir este término lleva a errores significativos en el diseño.
La consecuencia es directa: un análisis estático sobreestima la rigidez efectiva de la estructura bajo cargas rápidas. Esto puede llevar a diseñar vigas más delgadas de lo necesario, aumentando el riesgo de fatiga o incluso de rotura súbita. La dinámica estructural, por tanto, no es un lujo teórico, sino una necesidad cuando el tiempo de aplicación de la carga es comparable a la velocidad de respuesta de la estructura.
Aplicaciones en ingeniería y arquitectura
La estática no es solo teoría abstracta; es la columna vertebral del diseño estructural seguro. Desde el puente que cruza un río hasta la escalera que apoyas contra una pared, cada elemento debe resistir fuerzas sin moverse o, si se mueve, hacerlo de manera predecible. Los ingenieros y arquitectos utilizan principios estáticos para calcular cómo las cargas se distribuyen a través de vigas, armaduras y marcos, asegurando que ninguna pieza falle antes de tiempo.
Estructuras y cargas distribuidas
En arquitectura, las vigas soportan cargas distribuidas, como el peso de una losa de concreto o la nieve acumulada en un techo. Para determinar si una viga aguantará, se calculan las fuerzas de reacción en sus apoyos. Una fórmula fundamental para una viga simplemente apoyada con carga uniforme es:
RA=RB=2wLDonde w es la carga por unidad de largo y L es la longitud de la viga. Esto significa que cada extremo soporta la mitad del peso total si la carga está bien repartida. Pero hay un matiz: si la carga se concentra en el centro, el momento flector cambia drásticamente, requiriendo vigas más gruesas o materiales más resistentes.
Dato curioso: El puente Golden Gate en San Francisco utiliza principios estáticos complejos para manejar no solo el peso del tráfico, sino también la tensión del viento y la flexión de los cables principales, demostrando que la estática incluye fuerzas dinámicas tratadas como estáticas en instantes específicos.
Máquinas y mecanismos simples
En ingeniería mecánica, la estática analiza engranajes, poleas y palancas. Por ejemplo, en un sistema de poleas, la fuerza necesaria para levantar una carga se reduce multiplicando la ventaja mecánica. Si tienes dos poleas fijas y una móvil, la fuerza aplicada es aproximadamente la mitad del peso del objeto, ignorando la fricción. Esto permite levantar cargas pesadas con menos esfuerzo humano o motorizado.
Los engranajes también dependen de la estática para transmitir torque. La relación entre los dientes de dos engranajes determina cuánta fuerza se transmite de uno a otro. Si un engranaje pequeño gira uno grande, la velocidad disminuye pero la fuerza aumenta, crucial en cajas de cambios de automóviles o en relojes de precisión.
Geotecnia y estabilidad del terreno
La geotecnia aplica la estática para entender cómo el suelo empuja contra estructuras como muros de contención o cimientos. El empuje de tierras depende del ángulo de fricción interna del suelo y su peso específico. Un error en este cálculo puede hacer que un muro se vuelque o deslice, causando grietas en edificios cercanos o incluso colapsos completos.
Un ejemplo cotidiano es la escalera contra la pared. Para que no resbale, la fricción en la base debe equilibrar la fuerza horizontal ejercida por la pared. Si el ángulo es demasiado agudo, la escalera tiende a deslizar hacia afuera. Los ingenieros calculan este equilibrio usando las tres condiciones de equilibrio estático: suma de fuerzas en X, Y y momentos iguales a cero.
La consecuencia es directa: sin estos cálculos, las estructuras fallan silenciosamente hasta que el colapso parece inevitable. La estática convierte la incertidumbre en números manejables, permitiendo que construyamos con confianza en materiales y formas diversas.
Ejercicios resueltos
Equilibrio de una partícula en dos dimensiones
Considérese un cuerpo de masa m = 10 kg suspendido de dos cuerdas que forman ángulos de 30° y 60° con la horizontal. El objetivo es hallar las tensiones T₁ y T₂. Se dibuja el Diagrama de Cuerpo Libre (DCL), aislando el nudo de unión. Actúan tres fuerzas: el peso P hacia abajo y las dos tensiones hacia arriba y hacia los lados.
Las condiciones de equilibrio exigen que la suma de fuerzas en cada eje sea cero. En el eje vertical (Y):
T1sin(30∘)+T2sin(60∘)−mg=0En el eje horizontal (X), suponiendo T₁ a la izquierda y T₂ a la derecha:
T2cos(60∘)−T1cos(30∘)=0Despejando T₂ de la ecuación horizontal y sustituyendo en la vertical, se obtiene un sistema lineal sencillo. Con g ≈ 9.81 m/s², el peso es 98.1 N. La resolución algebraica da T₁ ≈ 84.9 N y T₂ ≈ 49.0 N. La consecuencia es directa: la cuerda más vertical soporta mayor carga.

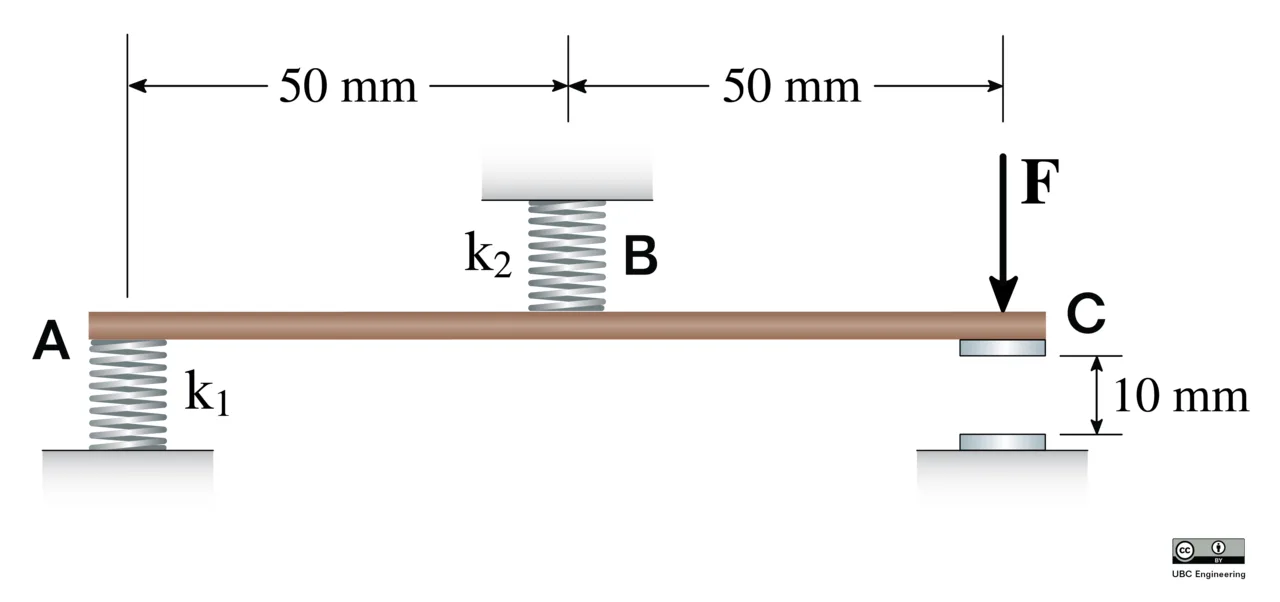

Equilibrio de un cuerpo rígido: Viga simplemente apoyada
Analícese una viga homogénea de longitud L = 4 m y peso propio despreciable, apoyada en un extremo por una articulación (punto A) y en el otro por un rodillo (punto B). Una carga puntual F = 100 N se aplica a 1 m del punto A.
Dato curioso: Los ingenieros a menudo desprecian el peso de la viga en cálculos preliminares para simplificar el sistema de ecuaciones, aunque en estructuras grandes esto representa un error significativo.
El DCL incluye la reacción vertical en A (R_A), la reacción vertical en B (R_B) y la fuerza F. No hay fuerzas horizontales externas, por lo que la reacción horizontal en A es cero.
Para encontrar R_B, se aplica la suma de momentos alrededor del punto A, lo que elimina R_A de la ecuación:
∑MA=0⇒F⋅1m−RB⋅4m=0De aquí, R_B = 25 N. Luego, se usa la suma de fuerzas verticales:
∑Fy=0⇒RA+RB−F=0Sustituyendo R_B, se obtiene R_A = 75 N. La suma de las reacciones (25 + 75) iguala a la carga total (100 N), verificando el resultado. Este método de momentos es fundamental en estática de estructuras.
Preguntas frecuentes
¿Qué significa que un cuerpo esté en equilibrio estático?
Significa que la suma vectorial de todas las fuerzas externas que actúan sobre el cuerpo es cero, y la suma de todos los momentos (torques) alrededor de cualquier punto también es cero. Como resultado, el cuerpo no tiene aceleración lineal ni angular.
¿Cuál es la diferencia entre una fuerza y un momento?
Una fuerza es una magnitud vectorial que tiende a desplazar un cuerpo linealmente (empuje o tracción). Un momento (o torque) es la medida de la tendencia de una fuerza a hacer girar un cuerpo alrededor de un eje o punto de pivote.
¿Por qué se usan diagramas de cuerpo libre?
Los diagramas de cuerpo libre son herramientas gráficas que aíslan un cuerpo específico de su entorno para visualizar todas las fuerzas externas que actúan sobre él. Esto simplifica el análisis matemático al eliminar fuerzas internas que se anulan entre sí.
¿La estática aplica solo a objetos que no se mueven?
Principalmente sí, pero también aplica a cuerpos que se mueven a velocidad constante en línea recta (equilibrio traslacional). En ingeniería, a menudo se asume que las estructuras están en reposo relativo a la Tierra para simplificar los cálculos iniciales.
¿Qué son las reacciones en los apoyos?
Son las fuerzas y momentos que los soportes (como una pared, una rueda o una bisagra) ejercen sobre una estructura para mantenerla en su lugar y contrarrestar las cargas aplicadas, como el peso propio o el viento.
Resumen
La estática proporciona las herramientas matemáticas y conceptuales para analizar sistemas de fuerzas en equilibrio, fundamentales para la estabilidad de estructuras y máquinas. Se basa en las leyes de Newton y en el principio de superposición, utilizando vectores y momentos para resolver incógnitas como tensiones en cables o reacciones en apoyos.
Su aplicación abarca desde el diseño de puentes y rascacielos hasta la biomecánica del cuerpo humano, permitiendo a los ingenieros predecir fallos y optimizar materiales antes de la construcción física.
